Как проверить катушку зажигания на двигателе самому

Как проверить свечи зажигания

Проверка свечи с помощью стартера.

Если вы заметили какие-то из описанных выше признаков неисправности свечей зажигания, то необходимо провести их проверку как можно скорее. Конечно, лучше всего обратиться к профессионалам, но есть и несколько способов самостоятельной диагностики свечей на предмет поломки или выработки слабой искры.

Один из самых простых – проверка с попеременным отсоединением питания. Сначала от одной из свечей снимается провод и заводится двигатель. Если при этом не изменяется звук работы, то деталь неисправна. В противном случае нужно провести такую проверку для каждой из оставшихся свечей. Прежде чем заменять нерабочий элемент, нужно изучить его визуально – возможно будет достаточно счистить отложения.

Для диагностики на искру также можно выкрутить свечку, подсоединить провод и положить её на клапанную крышку. Далее нужно попросить помощника покрутить стартер. Если деталь находится в рабочем состоянии, на электроде появится искра, чёткая и хорошо заметная.

В автомобильных магазинах продаются специальные устройства с пистолетной конструкцией, предназначенные для тестирования свечей. Элемент вставляется в специальное отверстие и после нажатия на пусковую кнопку даёт искру. Однако есть недостаток – появление искры в пистолете не гарантирует, что под другим давлением в колодце она будет такой же.

Принцип работы

Воспламенение топлива в двигателе происходит с помощью искры. Катушка используется именно для создания такой искры. Она представляет собой трансформатор, преобразующий слабый ток в более мощный разряд. При помощи прерывателя контакт на катушке размыкается и происходит подача разряда на свечу, которая зажигает топливную смесь. Затем газы толкают поршень, и двигатель начинает работу.

Если ток от катушки не будет поступать на свечу, или подача разряда произойдет несвоевременно, двигатель будет работать нестабильно, терять мощность на различных оборотах или не заведется вовсе.

Катушка состоит из двух обмоток и сердечника. Первичная обмотка имеет от 100 до 150 витков, а вторичная – от 5000 до 15000. С их помощью ток преобразуется в более мощный разряд, способный произвести искру для работы ДВС.

Ремонт автомобиля в сервисном центре

Порой для ремонта автомобиля требуется помощь квалифицированных специалистов, которые могут провести детальную диагностику и быстро устранить неисправность. Например, при помощи специального компьютерного оборудования можно определить неполадки в работе одного из цилиндров и быстро заменить сломанную деталь.

На сайте Uremont.com вы найдете более 3500 надежных сервисных центров в различных городах России. С нами вы сэкономите время на поиски автосервиса в незнакомом регионе и получите квалифицированное обслуживание у проверенных специалистов.

Чтобы заказать ремонт системы зажигания или другого узла, оставьте заявку, заполнив все необходимые поля. С нами устранение неисправностей автомобиля стало еще проще и выгоднее.

Немного теории.

На «семерке», как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

Симптомы неисправности катушки зажигания

Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
«Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Некоторые советы

Прежде чем приступить к измерениям, сначала необходимо произвести осмотр катушки зажигания – на ней не должно быть сколов и трещин, следов прогара

Если имеются внешние дефекты, деталь заменить лучше сразу.
При работе с высоким напряжением следует соблюдать осторожность, так как при неаккуратном обращении может сильно ударить током.
Если значения сопротивлений, полученные с помощью мультиметра, совпадают с паспортными данными, это говорит лишь о том, что катушка в целом работоспособна. Но более точная проверка осуществляется с помощью осциллографа.
Если на автомобиле установлено бесконтактное зажигание с трамблером, очень часто перегрев катушки зажигания происходит из-за коммутатора

В этом случае необходимо проверить нагрев самого коммутирующего устройства – если она греется, скорее всего, все дело именно в нем.
Если катушка зажигания стоит недорого, лучше иметь ее в запасе – в дороге она может очень пригодиться. Вышедшая из строя деталь меняется недолго, и водителю не придется терять время – после замены КЗ можно будет сразу продолжать движение.

Что вам понадобится

Как проверить зажигание ВАЗ 2110 самому

Как уже было сказано выше, в рамках диагностики зажигания следует проверять на ВАЗ 2110 модуль зажигания, выполнять диагностику свечей, колпачков, высоковольтных проводов. Основные признаки неисправностей не всегда связаны с модулем зажигания, то есть нужно использовать метод исключения.

Для правильного определения неисправности необходимо проверить не только сам модуль, но и другие элементы системы зажигания: свечи, колпачки, высоковольтные провода.

Проверка свечей, заключается в следующем:

выкрутить свечи, надев колпачки, уложить их на головку блока и прокрутить двигатель стартером;
если искра на свечах не стабильна, меняем неисправные детали на новые или рабочие;
повторить проверку уже установленных новых свечей.

Обратите внимание, прокручивать двигатель стартером со снятыми высоковольтными проводами нельзя, поскольку это может привести к пробою в крышке модуля зажигания. Проверка высоковольтных проводов и колпачков:

Проверка высоковольтных проводов и колпачков:

снять колпачки, через изолятор на расстоянии 10-15 мм от головки удерживать контакт провода;
если иска не пробивает это расстояние, то провода повреждены;
проверить провода на сопротивление (номинальное сопротивление должно быть в пределах от 7 до 10к ОМ)
при имеющихся отклонениях меняют весь комплект высоковольтных проводов;

Также следует проверить колпачки на пробой. В любом случае, исключив из списка неисправностей остальные элементы системы, приступаем к проверке модуля зажигания. Для его проверки нужен мультиметр и 15-20 минут свободного времени.

Выполнить проверку можно самостоятельно, зная последовательность выполняемых работ и номинальное значение модуля. Итак, если есть подозрения на модуль ВАЗ 2110, проверка предполагает следующий порядок действий:

осмотреть модуль зажигания на предмет сколов и трещин (если таковые имеются, модуль зажигания сразу меняют без каких-либо проверок);
проверить питание и наличие импульсов, поступающих с ЭБУ (питание проверяют между массой ДВС и центральным выводом (15) колодки проводов, подключенным к модулю). Напряжение при включенном зажигании должно быть не меньше 12В;
проверить импульсы, поступающие с электронного блока управления на колодке проводов путем установки одного щупа мультиметра на разъем (15), другой сначала на правый крайний, потом на крайний левый;
прокрутив двигатель стартером, фиксируют мультиметром кратковременные скачи напряжения (отсутствие импульсов – проблема в ЭБУ);

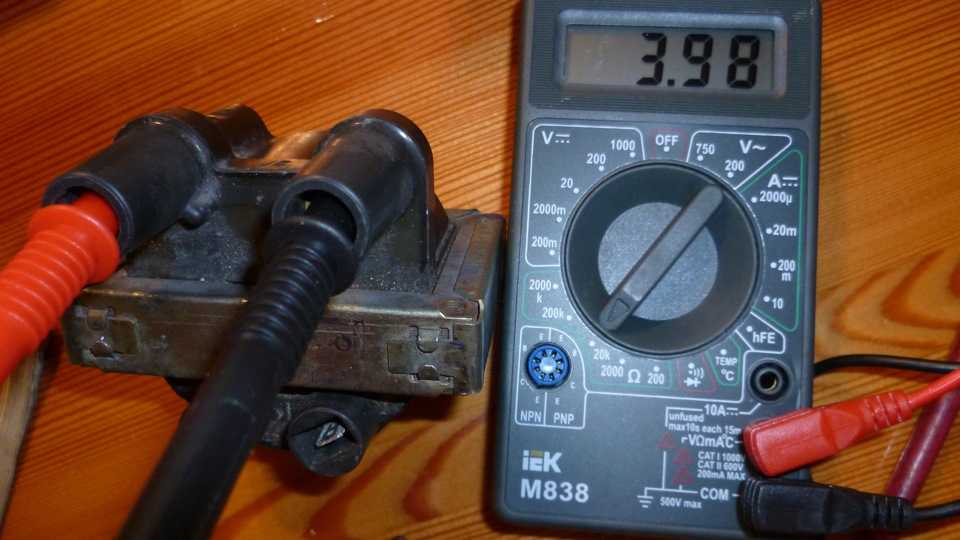

проверить сопротивление на вторичных обмотках катушек, поставив мультиметр в режим измерения сопротивления. На высоковольтных выводах крышки модуля между 2-3 и 1-4 выводами сопротивление должно быть в пределах 0.5 ОМ (при несоответствии модуль меняют);
проверить сопротивление на вторичных обмотках катушки между контактами (15) и сначала крайним правым, потом крайним левым выводом. Сопротивление должно соответствовать 0,5 Ом;
проверить модуль на короткое замыкание, установив мультиметр в режим омметра (один щуп прибора на центральный вывод, второй на металлический корпус, норма — сопротивление отсутствует);
при фиксировании прибором какого-либо сопротивления, модуль меняют.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.

Признаки неисправности и часто встречающиеся причины отказа

Катушка зажигания, как и нерегулируемый трансформатор, не содержит подвижных частей, поэтому отличается высокой эксплуатационной надежностью. Редко встречающиеся на практике случаи ее отказа внешне проявляются в том, что двигатель

начинает “троить”, причем этот эффект может частично исчезать после прогрева, но его интенсивность усиливается с течением времени;
дает перебои во время дождя и высокой влажности воздуха;
в зимний период до завершения прогрева наблюдаются “провалы”, которые уменьшаются при достижении рабочей температуры;
реагирует “провалом” на резкую подачу газа.

Механические повреждения катушки происходят из-за ударов по корпусу и из-за разрушения изоляции в результате естественного старения и при попадании на нее масла.

Наиболее часто встречающейся причиной отказа катушки становится воздействие влаги летом и антигололедных реагентов зимой, проникающих в подкапотное пространство и вызывающей коррозию контактов.

Отрицательно влияют на надежность катушки перегрев и чрезмерные вибрации при ненормальной работе двигателя.

Из приведенного перечня видно, что владелец автомобиля в состоянии снизить вероятность отказа катушки правильной эксплуатацией автомобиля и поддержанием его в исправном состоянии. Но полностью исключить отказ этого узла нельзя.

Бортовой компьютер отмечает неисправность катушки включением индикатора Check Engine. Его срабатывание происходит по иным причинам. Поэтому для точной локализации неисправности требуются дополнительные тесты. Тестирование возможно без применения сложного профессионального диагностического оборудования.

Назначение катушки зажигания на ВАЗ 2107

Катушка зажигания — ключевой узел машины, без которого воспламенение топливовоздушной смеси в камерах сгорания невозможно.

Основное устройство, без которого ВАЗ 2107 не заведётся — катушка зажигания

Стандартное напряжение электрической сети ВАЗ 2107 составляет 12 вольт. Назначение катушки зажигания сводится к тому, чтобы повысить это натяжение до уровня, при котором между электродами свечей зажигания возникнет искра, что приведёт к воспламенению топливовоздушной смеси в камере сгорания.

Проверка искры на модуле зажигания

Бывалые и достаточно опытные водители знают, что троение двигателя и проблематичный пуск мотора довольно часто связан с искрой. А точнее с её отсутствие на свечах зажигания.

Потому каждый владелец автотранспортного средства с инжекторным двигателем обязан знать, как проводится проверка даже в экстремальных полевых условиях. Самым правильным решением будет покупка новых качественных свечей, которые комплектом всегда находятся в бардачке автомобиля.

Снимая с модуля провода-высоковольтники, рекомендуется предварительно маркером нанести на них порядковые номера. Это не даст вам запутаться в процессе обратной сборки.

Если со свечами всё хорошо, а провода также целые, наверняка причина неисправности заключается в модуле. Чтобы убедиться в этом наверняка, можно воспользоваться методом подмены. То есть на место вероятно неисправного модуля устанавливается другой модуль, предназначенный для автомобиля такой же марки и модели. Если проверка показала, что ваш модуль вышел из строя, поскольку с новым всё работает отлично, останется только приобрести новое устройство.

При работе с высоковольтниками, свечами и модулем, обязательно используйте инструменты, на которых предусмотрены изолированные ручки. Дополнительно рекомендуется держать под рукой комплект диэлектрических перчаток.

Чтобы винить во всём модуль зажигания, у вас должны быть соответствующие основания. Есть несколько проявлений или признаков неисправностей, характерных для инжекторного двигателя именно в случае возникновения проблем с этим модулем. Здесь речь идёт о следующих симптомах:

наблюдается прерывистая работа силовой установки, когда двигатель на холостых оборотах;
заметно падает мощность;
дефицит мощности особенно сильно проявляется, когда водитель пытается резко ускориться;
цилиндры, расположенные рядом друг с другом, работают неправильно.

Также в процессе движения на приборной панели может загораться предупредительная лампа о необходимости проверить двигатель.

Если один или сразу несколько из озвученных симптомов проявляются на практике в процессе эксплуатации вашего транспортного средства, следует насторожиться и морально подготовить себя к тому, что в ближайшее время придётся потратить достаточно солидную сумму денег. Новый модуль стоит не так дёшево, потому автомобилисты не могут радоваться, даже если им удалось обнаружить источник неприятностей, и им оказался модуль зажигания.

https://youtube.com/watch?v=ZFJTiLZWSu0

К диагностике модуля рекомендуется приступать только в том случае, когда вы точно исключили всё остальные возможные причины отсутствия искры в системе зажигания.

В этой ситуации наиболее информативная, но при этом достаточно простая проверка искры на инжекторе заключается в использовании тестера. Один щуп идёт непосредственно на контакт, который промаркирован буквой А на разъёме модуля зажигания, а второй щуп подключается к массе. Далее запускается двигатель путём поворота ключа в замке зажигания.

Если при запуске двигателя на вольтметре или мультиметре в режиме вольтметра показывается значение в 12 Вольт, тогда можно говорить об исправном и рабочем состоянии модуля зажигания. То есть менять его или ремонтировать нет никакой необходимости.

Но когда напряжение на измерительном приборе отсутствует, тогда нужно искать причину. Не исключено, что модуль не работает из-за банального выхода из строя предохранителя. Обязательно загляните в блок предохранителей, сверьтесь с руководством по эксплуатации и проверьте состояние плавкого элемента предохранителя, ответственного за модуль зажигания.

В случае выхода из строя модуля, ремонтировать его практически не имеет смысла. Зачастую рекомендуется приобрести новое устройство с аналогичными характеристиками, и установить его на место старого. Поскольку модуль является довольно дорогостоящим устройством, не спешите тратить деньги и покупать его, пока не удостоверитесь в его полной виновности.

Как проверить исправность катушки зажигания

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.
