Назначение, устройство и работа турбокомпрессора

Турбонаддув двигателя: описание и принцип работы, плюсы и минусы

Ремонт турбины дизельного двигателя своими руками

Чтобы сделать ремонт турбины на дизельном двигателе, необходимо иметь все нужные инструменты, детали, а также большой опыт выполнения сложных ремонтных работ. В противном случае рекомендуется отправиться в автосервис.

Если же на вашем авто дизельный двигатель, и вы собираетесь провести ремонт своими руками, но у вас мало опыта, результат может быть неудовлетворительным. Например, внутрь устройства попадет песок, и в итоге турбина окончательно сломается. Поэтому выполнять ремонт самостоятельно можно, только если вы уверены, что справитесь.

Прежде чем приступить к работе, необходимо обзавестись ремкомплектом. Что придется приобрести: вкладыши, сальники, винты, шурупы и шайбы. А также для ремонта потребуются такие инструменты, как торцевые и рожковые ключи, отвертки, кусачки с раздвижными губками, фигурная правка, съемник и киянка. С их помощью вы сможете сделать ремонт турбины на дизельном двигателе самостоятельно.

Если вы собрались сделать ремонт на легковом либо грузовом авто, прежде всего нужно демонтировать турбину. Как это сделать:

  • откручиваем болты либо убираем стопоры, с помощью которых крепится корпус компрессора и турбины;
  • в случае если турбокомрпессор прикипел, стучим по корпусу киянкой;
  • затем демонтируем улитку.

Теперь приступаем к диагностике подшипников картриджа. Не должно быть продольного люфта, допускается небольшой поперечный люфт. Чтобы убрать стопорное кольцо компрессора, воспользуйтесь кусачками с раздвижными губками. В этот момент обратная сторона вала должна быть зафиксирована при помощи фигурной правки. Разбирая механизм, помните о левой резьбе на валу.

Чтобы демонтировать компрессорное колесо, потребуется съемник. Как не допустить его разбалансировку? Необходимо монтировать детали в правильное положение. Поэтому наносим метки на колесо и гайки.

Ремонт турбины на дизельном двигателе будет выполнен правильно, если вы сможете хорошо очистить все элементы и удостовериться, что они не сломаны.

Какие детали могут прийти в негодность? Прежде всего, это втулки, которые быстро изнашиваются, появляется люфт картриджа. Для ремонта втулок придется демонтировать стопорные кольца, а затем убрать болты крепления. Кроме того, заменить нужно вкладыши, которые удерживает стопор. Прежде чем снимать кольца уплотнителя, тщательно удаляем нагар с вала картриджа, а также крыльчатки.

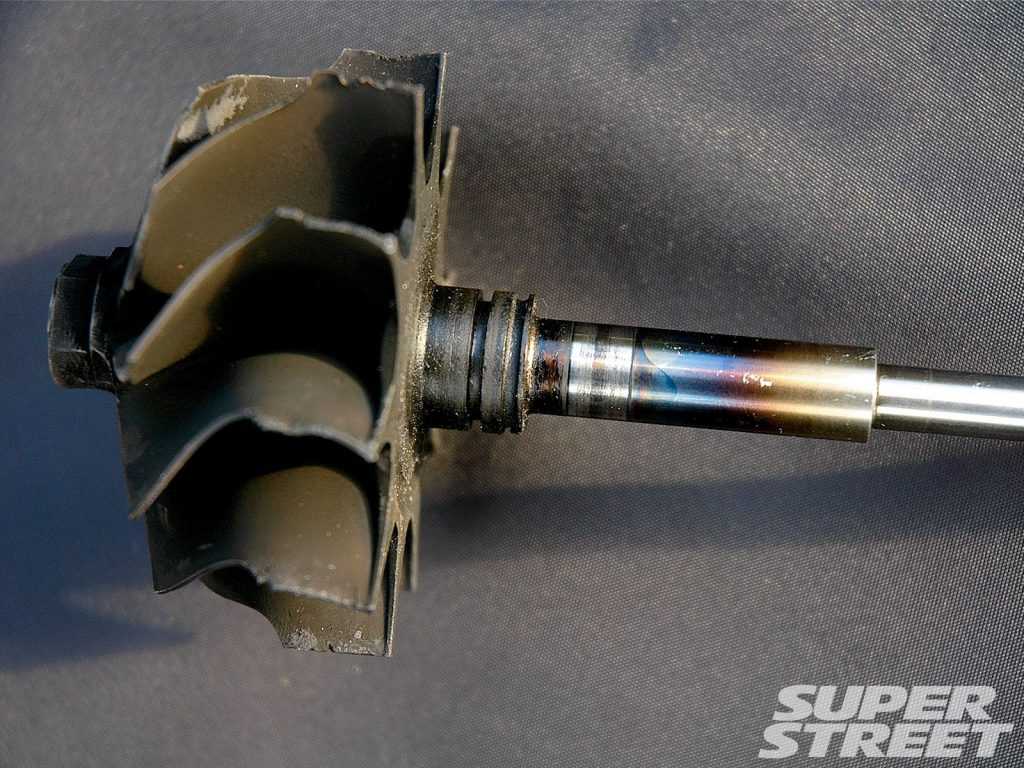

Обнаружили, что вал изношен? Тогда следует заменить вкладыши. Вал обтачивается под ремонтный размер, затем выполняется его балансировка. Заметили, что выработка есть только на вкладышах, устанавливаем новые детали подходящего размера.

Как только ремонт будет завершен, производим сборку механизма, монтируем его обратно. Также следует удостовериться в том, что стопорные кольца установлены на картридж достаточно плотно. В случае если они не сядут в гнезда, турбокомпрессор придет в негодность.

Прежде чем установить обратно вкладыши, втулки и маслосъемные кольца, следует нанести на них смазку. Только так не появятся задиры при запуске механизма. Собирать турбокомпрессор нужно в обратной последовательности. Усилие, с которым следует затягивать гайку крепления, составляет 5 Нм, однако рекомендуется заранее изучить инструкцию по эксплуатации турбины. Затем механизм устанавливается на мотор и крепится при помощи винтов и стопоров.

Обратите внимание! Многие неопытные водители при ремонте турбины на дизельном двигателе допускают частую ошибку. Между корпусом, втулкой и валом картриджа есть специальные зазоры, они заполнены смазкой

Нужны эти зазоры для компенсации демпферного эффекта. Автолюбитель-новичок считает, что это завышенный люфт, поэтому монтирует втулки большего размера, в натяг. Все это приводит к тому, что ротор не может нормально вращаться, втулка быстро приходит в негодность по причине эффекта демпфера и недостаточного количества масла. В итоге вал деформируется.

Кроме того, следует помнить о том, что механизм должен быть отбалансирован на стенде после проведения ремонта турбины на дизельном двигателе. Конечно, можно сделать балансировку своими силами, однако у вас должен быть опыт проведения подобной работы. Если собрать механизм неправильно, турбокомпрессор сломается, а водителю придется потратить крупную сумму на его замену или восстановление. Именно по этой причине специалисты советуют выполнять ремонт турбины на дизельном двигателе на СТО.

Об истории изобретения и внедрения турбонаддува

Итак, идея «пустить в дело» энергию отработанных выхлопных газов появилась уже вскоре после изобретения и успешных опытов применения двигателей внутреннего сгорания. Немецкие инженеры и первопроходцы автомобиле- и тракторостроения, во главе с Дизелем и Даймлером, провели первые опыты по повышению мощности двигателя и снижению расхода топлива с помощью нагнетания сжатого воздуха от выхлопов.

Готдиб Даймлер выпускал вот такие автомобили, а уже задумывался о внедрении системы турбонаддува

Но первым, кто построил первый эффективно работающий турбокомпрессор, стали не они, а другой инженер – Альфред Бюхи. В 1911 году он получил патент на своё изобретение. Первые турбины были таковы, что использовать их было возможно и целесообразно только на крупных двигателях (например, судовых).

Далее турбокомпрессоры начали использоваться в авиационной промышленности. Начиная с 30-х годов ХХ века, в Соединённых Штатах регулярно запускались в «серию» военные самолёты (как истребители, так и бомбардировщики), бензиновые двигатели которых были оснащены турбонагнетателями. А первая в истории грузовая автомашина с турбированным дизельным мотором была сделана в 1938 году.

В 60-е годы корпорация «Дженерал Моторс» выпустила первые легковые «Шевроле» и «Олдсмобили» с бензиновыми карбюраторными двигателями, оснащёнными турбонаддувом. Надежность тех турбин была невелика, и они быстро исчезли с рынка.

Oldsmobile Jetfire 1962 года – первый серийный автомобиль с турбонаддувом

Мода на турбированные моторы вернулась на рубеже 70-х/80-х, когда турбонаддув начали широко использовать в создании спортивных и гоночных автомобилей. Приставка «турбо» стала чрезвычайно популярной и превратилась в своеобразный лейбл. В голливудских фильмах тех лет супергерои нажимали на панелях своих суперкаров «магические» кнопки «турбо», и машина уносилась вдаль. В реальной же действительности турбокомпрессоры тех лет ощутимо «тормозили», выдавая существенную задержку реакции. И, кстати, не только не способствовали экономии топлива, а наоборот, увеличивали его расход.

Труженик советских полей – трактор К-701 «Кировец» с турбонаддувом

Первые действительно успешные попытки внедрения турбонаддува в производство автомобильных двигателей серийного производства осуществили в начале 80-х годов «SAAB» и «Mercedes». Этим передовым опытом не замедлили воспользоваться и другие мировые машиностроительные компании.

В Советском Союзе разработка и внедрение в «серию» турбированных двигателей была связана, прежде всего, с развитием производства тяжёлых промышленных и сельскохозяйственных тракторов – «ЧТЗ», «Кировец»; суперсамосвалов «БелАЗ» и т.п. мощной техники.

Почему в итоге турбины получили распространение именно на дизельных, а не бензиновых двигателях? Потому что дизельные моторы имеют гораздо большую степень сжатия воздуха, а их выхлопные газы – более низкую температуру. Соответственно, требования к жаропрочности турбины гораздо меньше, а её стоимость и эффективность использования – гораздо больше.

Как самому отремонтировать и настроить актуатор турбины

Турбонаддув сегодня является одним из самых распространенных способов, который позволяет существенно увеличить мощность бензинового или дизельного двигателя без увеличения рабочего объема силового агрегата.  Установка турбокомпрессора также является более эффективным решением по сравнению с механическими нагнетателями.

Основой турбонаддува является подача воздуха в цилиндры ДВС под давлением. Чем больше воздуха удается подать в мотор, тем большее количество топлива получается сжечь. Гражданские версии турбомоторов имеют не слишком большой наддув, которого достаточно для достижения необходимых показателей.

Вполне очевидно, что для достижения максимальной производительности на двигатели устанавливаются турбины, которые способны обеспечить высокое давление.

В этой статье мы поговорим о том, для чего нужен актуатор на турбине, каков принцип работы актуатора турбины, а также как производится проверка актуатора турбины и настройка данного элемента.

Актуатор турбины: особенности работы

Актуатор, он же вестгейт или вакуумный регулятор — клапан для сброса избыточного давления воздуха на высоких оборотах двигателя. Задачей данного решения является своеобразная защита турбокомпрессора и двигателя. Указанный регулятор для защиты от избыточных нагрузок находится в выпускном коллекторе (фактически, на самой турбине), местом установки является область перед турбиной.

Работает вестгейт по следующему принципу: если обороты двигателя высокие, в результате чего растет давление отработавших газов и давление надувочного воздуха, тогда открывается клапан. Его открытие перенаправляет часть выхлопных газов в обход турбинного колеса.

Другими словами, отработавшие газы, вращающие крыльчатку турбинного колеса и вал, на котором параллельно установлена крыльчатка компрессорного колеса, перепускаются. В результате интенсивность работы турбины снижается, уменьшается подача воздуха в цилиндры ДВС.

Так происходит в том случае, когда турбинное колесо раскручивается выхлопными газами до слишком высоких оборотов, в результате чего актуатор инициирует срабатывание обходного клапана, то есть отработавшие газы проходят мимо турбинного колеса. Получается, вестгейт попросту не позволяет турбонагнетателю раскручиваться до максимума под действием слишком сильного потока выхлопа на высоких оборотах мотора.

Настройка и регулировка актуатора турбины является важным моментом, так как от нормальной работы системы зависит исправность двигателя и турбокомпрессора.

Вестгейт желательно настраивать при помощи спецоборудования, но также это можно сделать самостоятельно, о чем мы расскажем ниже.

Распространенные неисправности вестгейта

Теперь давайте поговорим о частых неисправностях, при которых неизбежна замена актуатора турбины или требуется ремонт данного элемента. Начнем с того, что причин для выхода из строя указанной детали несколько. Прежде всего, ломаются электронные компоненты, возможны неисправности электромотора, а также происходит поломка зубьев шестерней привода клапана.

В ряде случаев проблема устраняется после диагностики в специализированных сервисах по ремонту турбин. Специалисты проводят проверку работоспособности контроллера, выполняют целый ряд тестов. Частой неисправностью, которую помогает устранить ремонт актуатора турбины без замены, является вышедшая из строя манжета (мембрана актуатора турбины).

В полседнем случае к поломке приводит значительный пробег и естественный износ деталей, в результате часто указанная манжета повреждается.

Далее поверхности следует обезжирить, после чего новая манжета приклеивается клеем к корпусу с двумя колпачками и дополнительно проходит процесс круговой завальцовки.  Затем производится настройка актуатора турбины.

Принцип действия и устройство турбин. Активные и реактивные принципы работы турбин

Особенности турбины как теплового двигателя

Турбина является тепловым ротационным двигателем, в котором потенциальная тепловая энергия пара (или газа) превращается в кинетическую, а последняя в свою очередь преобразуется в механическую работу вращения вала.

Пар с давлением более высоким, чем за турбиной, поступает в одно или несколько неподвижных каналов 5. В сопловых каналах пар расширяется, давление его падает, а скорость возрастает.

Из сопл пар поступает в рабочие каналы, образованные рабочими лопатками 3, закрепленными на диске 2. Двигаясь в рабочих каналах между рабочими лопатками и изменяя свое направление, поток пара оказывает силовое воздействие на рабочие лопатки. В результате чего они вращаются вместе с диском и валом 1, установленным в опорных подшипниках 4.

Комплект, состоящий из сопл и рабочих лопаток, в которых совершается процесс расширения пара, называется ступенью давления турбины. Простейшие турбины, имеющие лишь одну ступень, называются одноступенчатыми, в отличие от более сложных многоступенчатых турбин.

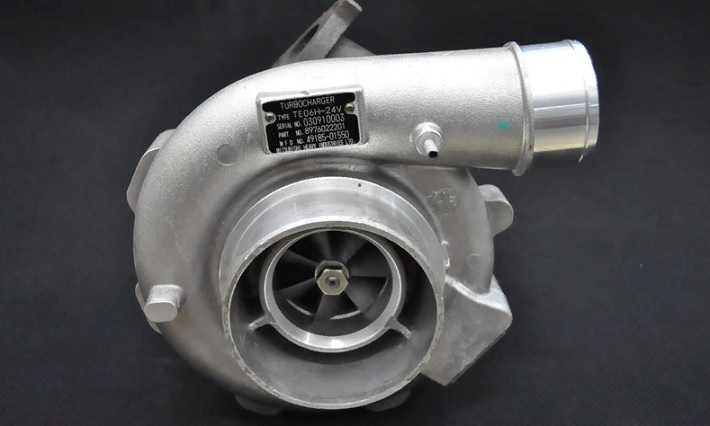

Тремя основными элементами, содержащимися в конструкции турбокомпрессора являются: центробежный компрессор, турбина и центральный корпус. Кинетическая энергия отработанных газов под воздействием турбины преобразуется во вращательное движение компрессора.

Также турбина соединяет турбинное колесо, помещённое в специальный корпус в форме улитки.

Поступая в улитку, отработавшие газы перемещаются по каналу и попадают на лопасти турбинного колеса. Вал, к которому приварено турбинное колесо, передаёт на колесо компрессора энергию, которая придаёт его вращению.

Лопасти турбинного колеса становятся проводниками отработавших газов, которые затем покидают турбину через отверстие в центре турбокомпрессора и выходят в выпускную систему.

От формы и размера турбины напрямую зависит производительность турбокомпрессора. Значительный прирост мощности наблюдается в турбинах большего размера, потому что они могут использовать большее давление отработавших газов. Однако в таких турбокомпрессорах, на низких оборотах, значительна вероятность возникновения турбоямы.

Паровая турбина

Принцип работы ее немного иной. Пар, который образуется в котле, под давлением попадает на крыльчатку турбины. Последняя совершает обороты, тем самым, вырабатывая механическую энергию. Обычно такая турбина соединена с генератором и применяется на электростанциях. Благодаря механической энергии, генератор производит электричество. Мощность таких агрегатов может достигать 1000 МВт.

Однако данный показатель существенно зависит от перепада давления пара на входе и выходе. Также подобные турбины применяются для привода питательного насоса, на кораблях и судах с ядерной установкой. Что касается военных кораблей, здесь применяется газовая турбина. Принцип работы ее заключается в следующем. Газ поступает через сопловой аппарат компрессора в область низкого давления. При этом он расширяется и ускоряется. Затем поток газа двигает лопатки турбины. Последние передают усилия на вал через диски. Таким образом создается полезный крутящий момент.

Использование двух турбокомпрессоров и других турбо деталей

На некоторые двигатели устанавливается два турбокомпрессора разного размера. Малый турбокомпрессор быстрее набирает обороты, снижая тем самым задержку ускорения, а большой обеспечивает больший наддув при высокой скорости вращения двигателя.

Когда воздух сжимается, он нагревается, а при нагревании воздух расширяется. Поэтому повышение давления от турбокомпрессора происходит в результате нагревания воздуха до его впуска в двигатель. Для того, чтобы увеличить мощность двигателя, необходимо впустить в цилиндр как можно больше молекул воздуха, при этом не обязательно сжимать воздух сильнее.

Охладитель воздуха или охладитель наддувочного воздуха является дополнительным устройством, которое выглядит как радиатор, только воздух проходит как внутри, так и снаружи охладителя. При впуске воздух проходит через герметичный канал в охладитель, при этом более холодный воздух подается снаружи по ребрам при помощи вентиляторов охлаждения двигателя.

Охладитель увеличивает мощность двигателя, охлаждая сжатый воздух от компрессора перед его подачей в двигатель. Это значит, что если турбокомпрессор сжимает воздух под давлением 7 фунт/дюйм2 (0,5 бар), охладитель осуществит подачу охлажденного воздуха под давлением 7 фунт/дюйм2 (0,5 бар), который является более плотным и содержит больше молекул, чем теплый воздух.   Турбокомпрессоры также обладают преимуществом на большой высоте, где плотность воздуха ниже. Обычные двигатели будут работать слабее на большой высоте над уровнем моря, т.к. на каждый ход поршня подаваемая масса воздуха будет меньше. Мощность двигателя с турбокомпрессором также снизится, но менее заметно, т.к. разреженный воздух легче сжимать.

При установке мощного турбокомпрессора на двигатель с впрыском топлива, система может не обеспечить необходимое количество топлива — либо программное обеспечение контроллера не допустит, либо инжекторы и насос не смогут осуществить необходимую подачу. В этом случае необходимо осуществлять уже другие модификации для максимального использования преимуществ турбокомпрессора.

Гимнастика для переворота поперечно лежащего малыша

Коленно-локтевая поза — безопасное и эффективное упражнение при поперечном положении плода

Все нижеуказанные упражнения строго рекомендуется делать после консультации с лечащим врачом.

Выполняется данная зарядка между приёмами пищи. После еды должно пройти не менее часа

В процессе занятия важно пребывать в спокойном состоянии и позитивном настроении, не торопиться. При малейшем ощущении дискомфорта занятие необходимо прекратить и обратиться к врачу

Алгоритм выполнения первого упражнения:

  1. Расположиться на упругой поверхности (если это кровать, то с матрасом, который не сильно прогибается) на левом боку.
  2. Лежать в указанной позе 8–10 минут, после чего сделать глубокий вдох и медленно перевёрнуться на правый бок.
  3. Через 8–10 минут снова глубоко вздохнуть и перевернуться обратно на левый бок.
  4. Упражнение выполнять 3–4 раза в день по 4–5 переворотов.

Второе упражнение заключается в следующем: лёжа на спине, положить под поясницу и ноги подушки так, чтобы ноги оказались выше на 25–30 сантиметров. Лежать в таком положении 10–15 минут 2–3 раза в день.

Особо выделим упражнение «коленно-локтевая поза». Это универсальное положение, которое помогает справиться и с гипертонусом, и с неправильным положением плода, и даже улучшает состояние малыша при неправильно прикреплённой плаценте. Упражнение статичное: встать в указанное положение и находиться в нём 15–20 минут ежедневно, 2–3 раза в сутки.

Автор данной статьи также столкнулась с такой патологией, как поперечное положение, усугубленное сопровождающим всю беременность гипертонусом матки. И врач порекомендовала при любой возможности делать статичное упражнение «коленно-локтевая поза». Главное, после его выполнения не вскакивать и не бежать делать «срочные дела» – необходимо полежать 30–40 минут. Я прилежно выполняла указание, в среднем получалось делать 4–5 раз в день.

Второй совет от врача, помогающий плоду принять правильное положение, касался сна: спать надо на том боку, где находится головка малыша. По словам гинеколога, такое неудобное положение, возможно, также повлияет на его перемещение в «правильную» сторону.

Помимо врачебного совета, сестра порекомендовала действие из категории «хотите-верьте, хотите-нет»: пусть папа малыша поговорить с ним, попросит кроху перевернуться. Смешной и странный совет, но чтобы быть уверенной, что я сделала все, что могла, я попросила мужа «поговорить» с малышом накануне УЗИ. И с удивлением услышала, что плод занял верное положение, головкой вниз. Что оказало влияние — зарядка или «разговор» с папой, не смогу сказать, но факт остаётся фактом: малыш переместился из поперечного положения в головное.

Основные неисправности — признаки и причины

Сразу стоит оговориться, что основная причина поломок — это несвоевременное техническое обслуживание агрегата, его рекомендуется проводить минимум один раз в год. Следующая причина — низкое качество масла, либо его несвоевременная замена.

Третья — попадание в устройство посторонних предметов (например, мелких камушков). Наконец, четвёртая — банальный износ отдельных компонентов турбины, ведь у каждого оборудования есть свой срок эксплуатации. Теперь опишем признаки, которые могут говорить о неисправности.

Чёрный дым из выхлопной трубы. Топливо сгорает в интеркулере или нагнетающей магистрали. Скорее всего — неисправность системы управления.

Сизый дым. Возможно, из-за нарушения герметизации турбины масло просачивается в камеру сгорания.

Белый дым. Сливной маслопровод загрязнился, потребуется его чистка.

Повышенный расход топлива. Воздух не доходит до компрессора.

Увеличен расход масла. Нужно проверить стыки патрубков — возможно, нарушена герметичность.

Уменьшение динамики разгона. Скорее всего вышла из строя система управления, из-за чего возник недостаток кислорода.

Посторонний свист, скрежет или шумы. Это может быть изменение зазора ротора, дефект в корпусе, утечка воздуха между двигателем и турбиной, либо загрязнение маслопровода.

Всегда нужно соблюдать правила эксплуатации агрегата — это снизит вероятность появления поломки и продлит срок службы устройства. Следует придерживаться нескольких простых правил:

  • следите за качеством топлива и масла;
  • не забывайте вовремя менять масло и фильтры;
  • начинайте движение только после того, как движок прогреется;
  • после прекращения движения нужно дать мотору поработать на холостых, а не сразу его выключать.

И, конечно же, следует регулярно проходить ТО.

Принцип действия турбонаддува

Система турбонаддува использует энергию газов, которые образуются при сгорании топлива. Газы обеспечивают вращательные движения колеса турбинного типа, которое в свою очередь запускает компрессорное колесо, отвечающее за сжатие и нагнетание воздушной массы в систему. Далее происходит охлаждение воздуха при помощи интеркулера и подача его в цилиндры.

Очевидно, что хотя турбонаддув механически никак не связан с коленвалом двигателя, однако его работа и ее эффективность находится в прямой зависимости от скорости вращения коленчатого вала. Чем выше обороты двигателя, тем эффективнее работает турбонаддув.

Несмотря на свою практичность и эффективность, система турбонаддува имеет некоторые недостатки. Ключевым из них является появление турбоям – задержка в увеличении мощности ДВС.

Подобное явление проявляется вследствие инерционности системы – задержки в увеличении давления наддува при достаточно резком нажатии на газ, что может привести к разрыву между требуемой мощностью двигателя и производительностью турбины.

Как работает турбина: видео

Особенности бензиновой турбины

Принцип работы турбонагнетателя для бензинового мотора ничем не отличается от дизельного — здесь используется та же схема. Отработанный бензин проходит в выпускной коллектор, в который врезан патрубок горячей улитки с расположенным в центральном боке лопастным колесом. Выхлопные газы раскручивают турбинное колесо, которое передает силу вращения по оси на колесо компрессора. Отработанные газы выводятся наружу. За счет вращения ротора происходит закачивание в холодную улитку атмосферного воздуха, который поступает в цилиндры мотора. Топливо начинает интенсивнее гореть и увеличивать обороты двигателя.

Многие автомобилисты, которые устанавливают турбину на бензиновые двигатели своих авто или приобретают заводскую комплектацию с турбонаддувом, кроме радости, что мотор на 20-30% увеличил мощность, полка момента достаточно ровная в большем диапазоне оборотов, отработанные газы попадают под норму протокола Евро5, отмечают большие сложности в эксплуатации автомобиля.

Эффект от полного сгорания топлива и экономии на заправке нивелируется большой требовательностью силового блока к качеству бензина, и, главное, масла, ассортимент которого для турбированных бензиновых моторов ограничен. Менять масляной фильтр потребуется через 5-6 тысяч км пробега.

Кроме этого, бензиновая турбина в три раза чаще, чем дизельная, становится причиной детонации. Это связано с плохим качеством топлива и неисправностью в работе интеркулера (охладителя воздуха).

Хотя производители и заявляют срок службы турбины в пределах срока работы «родного» двигателя, на практике дизельная турбина служит 30-45% от ресурса мотора, бензиновая — 15-25%.

О создания турбины

Большинство автовладельцев серьезно уверены, что турбомоторы – это относительно недавнее изобретение. Считается, что они появились во второй половине 20-го века, когда турбокомпрессорами оснащали практически все модели немецкого автопрома. Но это не совсем так.

Датой рождения турбомотора принято считать 1911 год. Именно тогда американский инженер Альфред Бюхи сумел получить патент на промышленное производство устройства, позволяющего в несколько раз повысить мощность и технические характеристики обычных моторов.

Но при всей эффективности этих первых турбин, они имели громоздкие размеры и во много раз увеличивали вес двигателя. Развитие турбонаддува для легковых авто остановилось, а вот на грузовом транспорте турбины использовались очень активно. В США автопроизводители не спешили промышленно устанавливать систему наддува. Тогда (впрочем, как и сейчас) делалась ставка на объемные атмосферные силовые агрегаты. Существует даже поговорка «ничто не заменит объем».

В Европе к топливу относились более экономно, нежели в США. Кроме того, в 20-м веке Европа ощутила на себе топливный кризис. Автопроизводители начали уменьшать объемы моторов, повышая при этом мощность. В этом помогла система наддува. Технология усовершенствовалась, элементы конструкции стали легче. Однако среди недостатков был все еще высокий расход топлива – турбонаддув среди обычных автовладельцев не нашел популярности.

Изготовление заглушек

Случается, что нет возможности купить новую заглушку либо стоимость детали больше, чем затраты на ее собственноручное изготовление. На предприятиях эту деталь обыкновенно делают, выдавливая ее из листа металла и обрезая контур.

Заменяйте заглушку, когда это необходимо, чтобы избежать неполадок в работе ДВС. Внимательно прочтите представленный выше алгоритм, чтобы понять, как проводится процедура смены детали.
