Гидрокорректоры фар на ваз 2114: особенности, замена и самообслуживание

Подготовка к самостоятельной регулировке фар

Перед тем, как приступить к регулировке, необходимо подготовить инструменты и автомобиль

 Важно отметить, что достижение точности в регулировке зависит от соблюдения всех рекомендаций и предписаний

Первое на что следует обратить внимание перед регулировкой – это место. Оно должно быть ровным (желательно проверить территорию по уровню), без дополнительного освещения (либо с возможностью сделать это место темным), напротив фар должна находиться ровная плоскость (стена, забор и др.) От всего перечисленного влияет точность регулировки


Регулировочные винты блок-фар: 1 – винт регулировки пучка света в вертикальной плоскости; 2 – винт регулировки пучка света в горизонтальной плоскости; 3 – винты крепления кожуха; 4 – защитный кожух

Если регулировка планируется на улице, то должна быть сухая и безветренная погода.


Схема регулировки света фар

Автомобиль подготавливается в соответствии следующим показателям:

  • Автомобиль чист. Отсутствует грязь на кузове и подкрылках.
  • Багажник пуст.
  • Запаска на месте.
  • Полный топливный бак, либо заправлен до отсечки.
  • Давление во всех колесах 2,0 или 2,1 бара.
  • Стекла оптики без трещин, сколов и дефектов.
  • Крепление фар к кузову целые, не болтаются.

В случае, если на стекле имеются трещины или сколы, луч света преломляется искаженно, в результате чего, часть света будет отвлекать других водителей или будет направленна в сторону. Также крепления оптики перед регулировкой стоит заменить, так как от креплений зависит угол расположения фары.

До начала регулировки требуется подготовка следующего инвентаря:

Чистая тряпка
Моющее средство для окон, стекол
Картон или плотная ткань

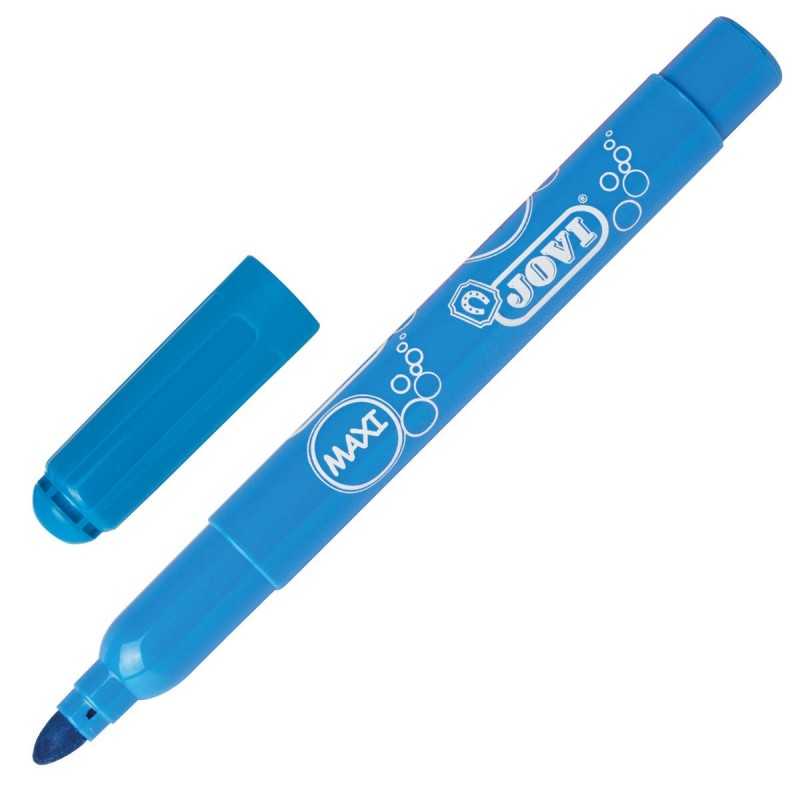

Фломастер
Строительный уровень
Рулетка
Палка для упора колеса

На основе выше представленного списка следует сделать вывод, что для самостоятельной регулировки фар на ВАЗ 2114 не требуется специальная техника, для этого требуются лишь те средства, которые имеются в каждом гараже.

Универсальные методы регулировки

В принципе, рассмотренные способы подходят для любых легковых автомобилей, применяются для настройки ближнего и дальнего автосвета. А вот ПТФ настраиваются несколько иначе, как и фары на грузовике.

Предлагаемые способы настройки могут использовать на таких авто:

  • на Гранте;
  • на Газели;
  • Рено Логан 2 поколения;
  • ВАЗ 2110;
  • Шкода Октавия;
  • Лада Калина;
  • Сузуки Гранд Витара;
  • ВАЗ 2106;
  • Форд Фокус;
  • Ссанг Йонг Актион Нью;
  • Ниссан Х-Трейл Т31;
  • Дэу Ланос;
  • Рено Клио;
  • Ниссан Альмера и пр.

Главное, что речь идет именно о легковом автомобиле.

Для выполнения поставленной цели вам потребуется соблюсти несколько важных условий. Для начала подготовьте ровную вертикальную стену и такую же ровную горизонтальную поверхность, на которой будет стоять машину.

Рекомендуемое достаточное расстояние для легковых машин составляет около 7-8 метров.

Также подготовьте обычный белый мел или липкую ленту. Эти материалы нужны для нанесения разметки. Поскольку авто обладают разными габаритами, клиренсом и расстоянием от поверхности до центра фар, то разметка наносится индивидуально. Но есть и стандартные параметры, которые часто используются для большинства машин.

Есть еще несколько моментов, о которых следует позаботиться заранее:

Если по этим пунктам есть проблемы и неточности, обязательно подготовьте машину, подкачайте колеса или спустите лишнее давление, приведите в норму подвеску. После этого можно начинать.

Первый метод

Тут вам нужна ровная горизонтальная площадка под авто и одна пустая вертикальная стенка, на которую будет направлен свет. Подъехав вплотную к стенке, нужно мелком или лентой отметить центр авто, а также центр оси оптики.

Для правильной разметки сделайте замеры от пола до лампы, и непосредственно от автолампы до центра ТС на стенке. Далее делается еще одна линия, которая будет проходить на 5 мм ниже предыдущей. От стенки следует отъехать на 7,5 м, после чего провести еще одну горизонтально направленную линию, соединяющую точки центров двух ламп ближнего автосвета. Через полученные центральные точки оптики наносятся вертикальные линии. Плюс еще одна вертикалка проходит через центр авто. Последняя должна располагаться на 7,62 см ниже, нежели линия, соединяющая центр оптических приборов.

Далее включайте ближний свет и начинайте корректировать фары. Угол их наклона должен совпасть с горизонтальной разметкой. На участке, где пучок света начинает идти вверх или подниматься, должно быть совпадение по разметке.

Настройка выполняется с помощью специальных, предусмотренных конструкцией, регулировочных винтов. Следует добиться того, чтобы световой пучок проходил немного ниже, нежели метка центра фар.

Если на автомашине стоит совмещенная оптика, тогда настраивается сначала дальний, а ближний откорректируется автоматически.

Второй способ

Тут тоже нужна ровная стена. Только авто будет располагаться уже в 10 метрах от нее. На стене делаются метки центра оптики на их высоте от пола в условиях, соответствующих реальным, то есть с водителем за рулем и стандартным оснащением.

Полученные 2 точки нужно соединить ровной горизонтальной линией. Относительно нее делается еще 2 линии горизонтальной направленности. Первая будет на 22 сантиметра выше, а вторая на 12 см ниже.

Теперь выставите регулятор, отвечающий за ширину освещения, в нулевое положение. Верхней границей-ориентиром будет выступать именно вторая линия. Третья же выполненная линия будет ориентиром в ситуации, когда настраивается верхняя граница ПТФ.

Прежде чем делать декоративные реснички на фары, а также думать относительно использования светодиодов в автомобильной оптике, убедитесь, что ваши фары работают правильно, никому не мешают, и обеспечивают вам нужный уровень видимости происходящего на дороге и обочине.

На этом у меня все.

Всем спасибо за внимание! Не забывайте подписываться, оставлять комментарии и задавать актуальные вопросы!


Watch this video on YouTube

UltraVision – тонирование с помощью пленки хамелеон

ПРИНЦИП ДЕЙСТВИЯ

Когда водитель решает, что нужна настройка фар он для этого поворачивает специальную рукоять в салоне автомобиля. Она управляет давлением в системе трубопроводов корректора.Соответственно, когда нужно чтобы фары опустились вниз происходит все следующим образом:

  • Ручка поворачивается вниз;

    Переключатель в салоне выглядит так

  • Давление в системе падает;
  • Рабочий шток входит в корпус;
  • Фара опускается.

Исходя из этого, можно сказать, что основную часть времени в рабочих механизмах поддерживается высокое давление, это нужно для поддержания горизонтального положения фары.

Зимой, или в переходной период, когда температура на улице и в подкапотном пространстве сильно отличаются друг от друга трубопроводы и уплотнительные резинки могут расслаиваться, и рабочая жидкость может вытекать. Корректор фар при этом, скорее всего, выйдет из строя, а рабочие цилиндры заклинят и будут требовать полной замены.

В плане калибровки устройства, то подойдет инструкция от любого отечественного гидрокорректора. Это связано с тем, что конструктивно все они выполнены очень схоже и разобраться самостоятельно можно в любом из них.

Описанный выше случай – это единственная неисправность, которую можно устранить. В других случаях придется менять гидрокорректор. Здесь тоже нет ничего сложного. Первое, что нужно сделать – это снять неисправный прибор. Для этого отворачиваем винты, с помощью которых хомуты трубопроводов прикреплены к скобам.

Теперь следует поставить исправное устройство. Ничего сложного здесь также нет. Берем новый гидрокорректор и устанавливаем его на место старого. Все действия здесь осуществляются в обратной последовательности. Следует также отметить, что многие владельцы «четырнадцатых», сталкиваясь с такой проблемой, вносят в конструкцию определенное усовершенствование.

В частности, вместо гидравлического они устанавливают электрический корректор фар. Последний является более надежным и долговечным, однако и стоит он дороже. Наиболее оптимальный вариант для ВАЗ-2114 – это электрокорректор типа «СиличЪ Зенит». Все дело в том, что он идеально становится на штатное место. Соответственно, никаких проблем и сложностей здесь не возникнет.

Далее нужно снять регулирующий рычаг. Он, как уже говорилось выше, находится в салоне. После этого минусовую клемму устройства нужно зафиксировать на одной из имеющихся под приборной панелью шпилек кузова, а плюсовую – соединить с гнездом колодки под номером 20. Проводка электрического корректора прокладывается вдоль жгута электропитания.

Когда водитель решает, что нужна настройка фар он для этого поворачивает специальную рукоять в салоне автомобиля. Она управляет давлением в системе трубопроводов корректора. Соответственно, когда нужно чтобы фары опустились вниз происходит все следующим образом:

Ручка поворачивается вниз;

Переключатель в салоне выглядит так

Зимой, или в переходной период, когда температура на улице и в под капотном пространстве сильно отличаются друг от друга трубопроводы и уплотнительные резинки могут расслаиваться, и рабочая жидкость может вытекать. Корректор фар при этом, скорее всего, выйдет из строя, а рабочие цилиндры заклинят и будут требовать полной замены.

Видео: Плюсы и минусы Тонировки (Американка vs Съёмная тонировка).

О вреде гольца

Виды и назначение корректора

Корректор, с помощью привода, изменяет регулировку фар, поднимая или опуская светотеневую границу.

Он может быть нескольких типов:

  1. С автоматическим управлением;
  2. С ручным, принудительным регулированием.

Автоматические с помощью датчиков определяют положение кузова автомобиля, просадку передней и задней подвески, и исходя из этих данных регулируют луч фар. Помощи от человека в этом случае не требуется, все настройки закладываются заводом изготовителем в блок управления корректором.

У ручных корректоров заложено несколько положений, и присутствует переключатель между ними в салоне. Чаще всего на пороге автомобиля со стороны водителя имеется таблица с рекомендуемыми положениями, при разной загрузке автомобиля. Так же его можно регулировать в движении, например, если у вас плохая освещенность — поднять луч или если встречные автомобили сигнализируют о том, что вы их слепите, луч нужно опустить.

Привод корректора может быть также нескольких типов:

  • электрокорректор;
  • гидрокорректор;
  • механический корректор.

Смена положений механическим корректором происходит с помощью тросика, это достаточно надежное решение, но со временем рубашка может перетереться, а тросик заклинить поэтому его уже достаточно давно не применяют.

Гидрокорректор, как раз-таки устанавливается с завода на ваз 2114, работает он по принципу изменения давления жидкости в трубках. Жидкость морозостойкая, а система замкнутая, но такое решение считается ненадежным и часто выходит из строя, так же хромает точность, из-за влияния температур на плотность жидкости.

Электрокорректор надежен и точен. Он использует электрические актуаторы для изменения светотеневой границы. Комплект электрокорректора фар на ваз 2114 устанавливается вместо гидрокорректора без каких-либо переделок и стоит ненамного дороже, зато служит намного дольше.

Преимущества пленки Ultra Vision Supreme

Особенности работы различных установок

Пневматические пробойники различного диаметра типа «Крот»
  • Установка ГПУ-600. При прокладке способом прокола труб диаметра от 104 до 630 мм, длина которых до 80 м, на грунтах I-IV групп (без крупных твердых включений) мы используем установку ГПУ-600. Ее принцип работы называют «шагающими домкратами». Сначала гидродомкратами на 1,2 м (длина хода штока) рабочие проталкивают подвижную нажимную плиту с трубой, включив маслостанцию. Завершив рабочий цикл обратным ходом домкратов освобожденный подвижный цикл подтягивают следом за прокладываемой трубой. Эти операции повторяются до внедрения первого звена в грунт. Затем салазки с домкратами, подвижной упор и нажимная плита принимают исходное положение. После этого мы монтируем следующее звено трубопровода и процесс повторяется.
  • Установка Главмосстроя. Трубы диаметром от 209 до 426 мм в грунтах I–IV групп (независимо от влажности) на длину до 45 м целесообразно разместить с помощью установки Главмосстроя — она работает по тому же принципу «шагающих домкратов», что и ГПУ-600.
  • Грунтопрокалыватели и пневматические пробойники типов ИП-4605, ПР-400 (или СО-134), ПР-60 (или СО-144) и ИП-4603 применяются нами для прокладки труб диаметром от 63 до 400 мм закрытым методом. Пневмопробойники типа «Крот» позволяют создавать скважины любых видов (открытые/закрытые, наклонные/горизонтальные) с уплотненными стенками длиной до 40-50 м. Ударник, находящийся в корпусе, под воздействием сжатого воздуха осуществляет возвратно-поступательные движения по корпусу пневмопробойника, который является его рабочим органом, таким образом вбивая его в грунт.
  • Гидропрокол. Используя кинетическую энергию водного потока мы можем прокалывать трубы способом гидропрокола. При этом струя воды, выходящая из специальной насадки на передней части трубы размывает отверстие до 500 мм в диаметре. В нем и прокладываются трубы. Расход воды рассчитывается с учетом напора, скорости струи и типа грунта. Данный способ имеет свои особенности: ведение работ упрощается и повышается до 30 м/смену скорость образования скважины, но при этом возможно появление отклонений от проектной оси и протяженность проходки не может превышать 20-30 м. При этом усложняются сами условия работы – загрязняется рабочий котлован.

Не работает регулировка фар ВАЗ-2114 не регулируется вообще

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 не регулируется фара, но не все понимают, с чем это может быть связано. В данной статье, рассмотрим, причины возникновения такого эффекта, а также возможные варианты решения проблемы.

На видео ремонт гидрокорректора фары

На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Если гидрокорректор неисправен, то свет лампы «падает» в самый низ — на землю. Ехать с такой фарой ночью- опасно!

Основные причины

Свет отрегулированных фар автомобиля

Прежде чем рассмотреть данный вопрос необходимо понимать, что причин может быть несколько. Итак, рассмотрим, возможные варианты неисправности:

  • Поломка гидрокорректора.
  • Выпала линза с фары.
  • Разбитая фара.

Демонтаж фары

Для того, чтобы точно и четко определить неисправность, необходимо демонтировать фару. Рассмотрим, последовательность действий:

  1. Проводим демонтаж решетки радиатора.

    Схема расположения болтов решётки радиатора

    Долой решётку

  2. Демонтируем аккумуляторную батарею.
  3. Отсоединяем разъемы проводов питания фары.
  4. Демонтируем противотуманные фары.
  5. Постараемся снять ресничку фары. Для этого необходимо добраться до крепления винтов под поворотниками и рамкой.
  6. Откручиваем крепления фары и проводим ее демонтаж.

    В кружке болт крепления фары

  7. Готово — мы без фары!

    Фару демонтировали

Сборка проводится в обратном порядке.

Замена гидрокорректора

Нечасто, но во многих случаях, причиной неисправности невозможности отрегулировать фару становится гидрокорректор. Итак, рассмотрим процесс демонтажа данного элемента:

  1. На фаре находим гидрокорректор, и выкручиваем его с посадочного места крепления.

    Демонтаж гидрокорректора

    Смотрим на стрелки направления

  2. Снимаем рукоятку управления корректором.

    Демонтируем регулятор гидрокорректора салона

  3. Демонтируем рукоятку управления регулятора освещения приборной панели.

    Снимаем рукоятку управления светом

  4. Демонтируем пластиковую накладку.

    Снимаем пластиковую накладку с ручки управления гидрокорректора фар

  5. Демонтируем световод с панели приборов.

    Снимаем световод

  6. Откручиваем гайку крепления.

    Демонтируем крепежную гайку управления гидрокорректором

  7. Демонтируем гидрокорректор.

    Регулятор гидрокорректора фары

    Снимаем гидрокорректор

  8. С переднего щита выводим резиновый уплотнитель.

    Демонтируем уплотнитель на щите

  9. Выводим рабочий цилиндр гидрокорректора через салон, и демонтируем его окончательно.

    Вынимаем гидрокорректор в сборе

  10. Сборка проводится в обратном порядке.

Регулировка света фар на ВАЗ-2114

После того как всё отремонтировано и работает, необходимо провести регулировку фар по схеме рекомендованной заводом изготовителем. Итак, рассмотрим, последовательность действий:

  1. Устанавливаем автомобиль в 5м от гладкой стены.
  2. Размечаем стену, согласно технической схемы указанной ниже.

    Схема для регулировки фар

  3. При помощи ручки гидрокорректора выставляем свет.
  4. Регулируются световые пучки на каждую фару отдельно.

    Для точной регулировки проводить ее необходимо на каждую фару отдельно

  5. Если гидрокорректора не достаточно, то отрегулировать нужное положение фар можно при помощи механических рычагов, которые расположены непосредственно на детали.

    Механические рычаги регулировки фары

Найти причину того, что свет не регулируется на ВАЗ-2114 достаточно легко, а вот устранить неисправность под силу далеко не каждому автомобилисту. Так, если автомобилист не уверен в своих силах необходимо обратиться в автосервис для устранения неполадок.

Замена гидрокорректора фар

Для того, чтобы заменить поврежденный гидрокорректор необходимо от скоб крепления проводов отсоединить хомуты,также рекомендуем отсоединить клеммы аккумуляторной батареи.

  1. Потянув на себя ручку основного цилиндра необходимо ее снять.
  2. Далее нужно отвернуть гайку основного цилиндра к панели приборов. Снимается декоративная облицовка ручки гидрокорректора фар и выводится из-под панели приборов основной цилиндр.
  3. Далее нажать на фиксатор и вынуть рабочие цилиндры гидрокорректора из их корпусов.
  4. Необходимо вывести шланги гидрокорректора фар из зацепления с хомутами на кузове.
  5. Необходимо протолкнуть резиновый уплотнитель аккуратно вовнутрь салона, чтобы не повредить электрическую проводку автомобиля, далее извлеките в салон два рабочих цилиндра гидрокорректора вместе со шлангами.
  6. Ну а потом идет процесс установки гидрокорректора фар в порядке, обратном снятию. Итак, вы только что своими руками установили на автомобиль Ваз 2114 корректор фар.

Гидрокорректор фар ВАЗ 2114

В зависимости от загруженности автомобиля свет фар может направляться ниже или выше. Для регулировки светового потока используются особые устройства, называемые гидрокорректорами. Если автомобиль загружен, фары лучше опустить ниже, чтобы световой поток был направлен на дорогу, а не вверх. Таким образом вы обеспечите необходимое освещение дорожного полотна и предотвратите ослепление водителя движущимся навстречу транспортом. При минимальной загрузке машины, когда задняя часть авто приподнята, фары можно слегка поднять.
