Как определить утечку тока в автомобиле

Диагностика и устранение причин утечки тока

Для того чтобы провести измерение утечки тока аккумулятора необходимо подготовить:

  • Мультиметр.
  • Ключ рожковый на 10.
  • Перчатки.

Как проверить утечку тока на автомобиле мультиметром

Перед началом работ по измерению необходимо выключить зажигание, достать ключ из замка. Стекла в машине нужно открыть, двери закрыть. При измерении силы тока будет включаться и отключаться АКБ, поэтому центральный замок может сработать и открытые стекла послужат доступом в салон.

  • Внимательно проверить, чтобы все потребители тока были отключены (лампочки под капотом, в бардачке, багажнике т. п.).
  • Откройте капот и отключите минусовую клемму от АКБ.
  • Мультиметр следует перевести в режим измерения тока, подключив его в разрыв между отрицательным выводом аккумулятора и минусовой клеммой.
  • Включить прибор, снять результаты утечки тока.

Важно! Все описанные работы следует проводить при заглушенном двигателе

Устранение утечки тока

Вопрос, как найти утечку тока в автомобиле, понятен и доступен многим автовладельцам, но устранение утечки, как правило, доверяют только специалистам. Хотя, если знать некоторые особенности этого процесса причину утечки тока можно устранить самостоятельно.

Для начала следует осуществить поиск цепи, по которой вероятнее всего, происходит утечка тока. Для этого нужно из монтажного блока последовательно вынимать предохранители, наблюдая за показателями прибора. Если вы найдёте место утечки тока — показатель величины существенно снизится. В инструкции по обслуживанию вашего автомобиля указана электрическая схема, по которой нужно определить, какое именно оборудование подключено к данному предохранителю и проверить его. Если вдруг оборудование окажется неисправным, его нужно просто отнести в ремонт либо купить новое.

Монтажный блок

Если все предохранители проверены, но тестер всё также определяет утечку тока, причина находится в области, незащищённой предохранителями: генераторе, стартере либо системе зажигания. Для этого необходимо отключить провода от этих систем и провести тщательную проверку. Также не стоит забывать, что автомобиль может быть оснащен самостоятельно установленными устройствами, которые без использования предохранителей подключены к цепи замка зажигания.

Далее нужно проверить всю проводку: если обнаружится подозрительная ее часть, необходимо «прозванивать» провода на предмет целостности состояния и искать замыкание. Эти действия нужно выполнять с помощью того же мультиметра, только установленного в иной режим – омметра. Данный режим позволит наблюдать сопротивление провода.

Проверить генератор. Чтобы это сделать, необходимо мультиметр установить в режим вольтметра, подсоединив параллельно приборам. Производить замер напряжения следует только при работе двигателя, включённых габаритах и подфарниках. В норме показатель напряжение равен 13,5–14 В.

Проверка генератора

Еще одной из причин утечки тока может послужить сигнализация. Для ее диагностики рекомендуется установить режим охраны и произвести проверку примерно через пять минут. Этого времени вполне достаточно для того чтобы сигнализация перешла в режим ожидания, а утечка прекратилась. Если произойдёт именно так, значит, сигнализация исправна, если нет – причина в ее неисправности. В таком случае стоит обратиться к специалистам, самому разобраться в системе сигнализации будет очень сложно.

Нормальное значение утечки тока

Машина это крупный узел из сплетений проводов, бортовых компьютеров, всевозможных реле, других сложных агрегатов (которые питаются электричеством), а поэтому утечка от батареи будет неизбежной! То есть малые значения это абсолютно нормально!

Утечка также будет происходить еще и потому что минусовая клемма от аккумулятора, прикручивается к кузову, который имеет огромную массу, а значит статическую энергию, так ток будет немного, но утекать. В общем, малая утечка это вполне нормально, вот только какая она должна быть?

Показатели нормальных значений сильно колеблются, от марки и габаритов машины, до установленных в нее опций.

НА многих иномарках, он вообще отсутствует. Однако даже если в среднем от 15 до 75 мА (миллиампер), это нормальные показатели. Если взять среднюю иномарку класса «B» или «C», то утечка должна быть примерно 40 мА.

На больших авто, даже допускается в 80 мА, однако если вы подключаете оборудование, и у вас ток утечки измеряется в сотнях миллиампер или уже в амперах, то это однозначно много! Нужно срочно искать причины.

3 Определение причин разрядки АКБ – правила самостоятельных измерений

Замерить ток утечки вполне реально в условиях своего гаража. Для выполнения этой операции нужно запастись:

  • мультиметром (многие водители называют этот универсальный измерительный прибор тестером);
  • рожковым ключом на 10 или 8 (с его помощью будем откручивать клемму АКБ).

Работы желательно выполнять в плотных перчатках. Так вы убережете руки от порезов. Проверить утечку электрического тока на своем автомобиле мультиметром можно по простой схеме:

Выключаем зажигание транспортного средства, убираем ключ из замка.
Стекла в автомобиле открываем, а двери закрываем. Доступ в салон должен быть в любом случае, так как в процессе замеров аккумуляторная батарея будет включаться и отключаться, что может привести к активации центрального замка.
Отключаем все потребителя электроэнергии

Здесь важно не пропустить ни одного устройства. Не забываем отключать лампочки в бардачке, багажнике, под капотом и прочих потаенных местах.
Открываем капот машины.
Откидываем с АКБ минусовую клемму.
Берем тестер, настраиваем его на режим замера тока (прибор станет работать, как обычный амперметр).

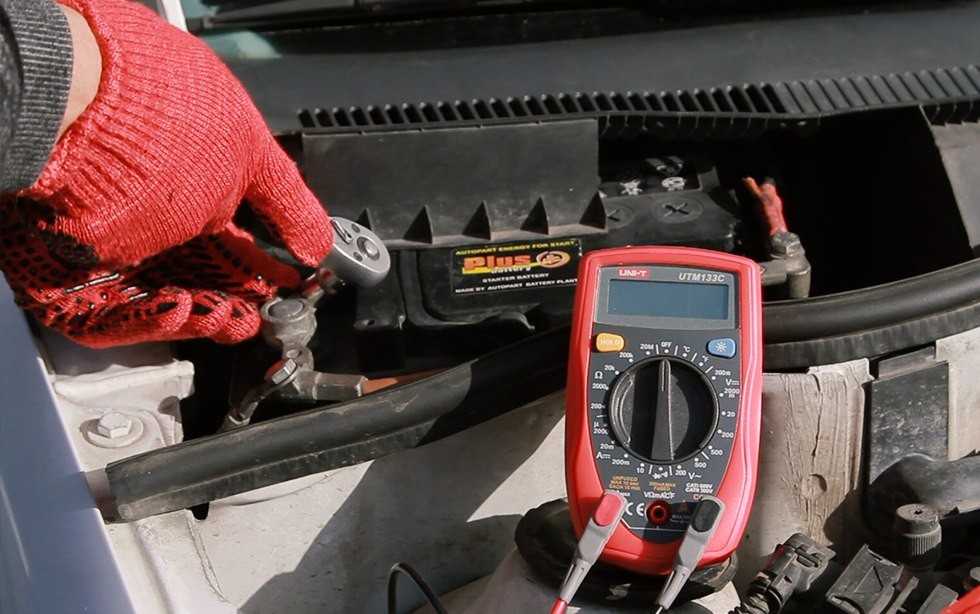

Подключаем мультиметр в разрыв между минусовым выводом батареи и клеммой.

При работе с аккумуляторной батареей мультиметр — ваш главный помощник

Осталось лишь включить прибор и померить имеющийся ток утечки. Смотрим на показания мультиметра. Если они не попадают в допустимые интервалы (15–70 мА), мы имеем дело с утечкой. Нужно определить ее причину. При включенном тестере начинаем вынимать (по очереди) все реле и предохранители в электрической цепи машины. На одном из этапов отключения указанных элементов величина утечки придет в норму. Это означает, что мы смогли найти проблемного потребителя. Ремонтируем либо заменяем его и снова наслаждаемся безупречной работой АКБ.

Как он протекает

  1. Вариант первый. Корпус или каркас электроустановки (холодильник, системный блок, стиральная машина и прочее) касается металлического проводника, имеющего контакт с землей. Это может быть батарея отопления, сырой бетонный пол в квартире, другая электроустановка, подключенная к заземлению. В точке касания замыкается цепь, и возникает тот самый ток утечки. В чем опасность? Локальный нагрев точки касания может привести к возгоранию. Если контакт надежный, сила тока возрастет до порога срабатывания устройства защиты (вводной автомат на щитке питания). При слабом касании будет наблюдаться искрение и тот самый локальный нагрев. Чаще всего это приводит к оплавлению и дальнейшему повреждению питающих проводов. Кроме того это явление провоцирует электромагнитные помехи.
  2. Вариант второй. Корпус электроустановки не имеет контакта с заземленными предметами и сам не заземлен. При касании внешних панелей человеком, возникает нагрузка (тело человека является проводником), и через организм протекает электрический ток. Поскольку сопротивление в данном случае велико, сила тока недостаточна для срабатывания автоматов защиты. А вот вред здоровью, вплоть до летального исхода, может быть нанесен. Надеяться на то, что пользователь будет обут в обувь с резиновой подошвой недопустимо. Равно как считать, что пол с покрытием из линолеума защищает вас от поражения электротоком. Тем более, что при работе стиральной машинки, руки у хозяйки чаще всего мокрые, что снижает сопротивление кожи.И если в первом случае достаточно правильно подобранного автомата защиты, вариант второй требует более продвинутых мер. Например, включение в цепь питания УЗО, которое реагирует на небольшой номинал тока утечки, и провоцирует срабатывание защитного автомата.

А как определить, есть проблема или нет? Для измерения тока утечки обычно вызывают бригаду мастеров электриков, которые проводят поиск проблемных установок с помощью прибора. На промышленных объектах эта процедура обязательна, равно как и при вводе в эксплуатацию жилого фонда. На крупных предприятиях больших городов — таких, как Москва, даже существуют штатные подразделения специалистов по этому вопросу.

А как самостоятельно проверить ток утечки в квартире или жилом доме? Ощущение покалывания электротоком, когда мокрой рукой касаешься корпуса стиральной машины — сомнительная и опасная диагностика.

Причины и последствия

Для начала необходимо разобраться, что такое автомобильный АКБ. Как и любой другой аккумулятор – это химический источник тока, имеющий электрическую ёмкость, значение которой обычно наносится на этикетке батареи. Измеряется она в ампер-часах (А·ч).

Ёмкость АКБ измеряется в ампер-часах и показывает каким током будет происходить разряд автомобильного аккумулятора

Фактически ёмкость определяет количество электрической энергии, которую может отдать полностью заряженный аккумулятор. Утечка тока представляет собой ток, потребляемый от батареи. Допустим, у нас серьёзное короткое замыкание в автопроводке, и ток утечки составляет 1 А. Тогда приведённый в качестве примера аккумулятор на 77 А·ч разрядится за 77 часов. В ходе использования ресурс батареи и её эффективная ёмкость уменьшаются, поэтому стартеру может не хватать пускового тока уже при разряде АКБ наполовину (в холодное время до 75 %). С такой утечкой можно считать, что через сутки завести авто с ключа станет практически невозможно.

Главная неприятность заключается в глубоком разряде аккумулятора. При получении энергии с АКБ, серная кислота, входящая в состав электролита, постепенно преобразуется в соли свинца. До некоторого момента этот процесс является обратимым, так как подобное происходит при заряде аккумулятора. Но если напряжение в ячейках опускается ниже определённого уровня, электролит образует нерастворимые соединения, оседающие на пластинах в виде кристаллов. Эти кристаллы никогда не восстановятся, но будут уменьшать рабочую поверхность пластин, приводя к увеличению внутреннего сопротивления батареи, а, значит, к уменьшению её ёмкости. В конце концов, придётся покупать новый аккумулятор. Опасным разрядом считается напряжение ниже 10,5 В на клеммах АКБ. Если вы принесли домой на зарядку автомобильный аккумулятор и увидели более низкое напряжение, настало время бить тревогу и срочно разбираться с утечкой!

Кроме того, утечки, вызванные короткими замыканиями или расплавленной изоляцией проводки при достаточно больших токах могут привести не просто к порче АКБ, но и к возгоранию. Действительно, новый автомобильный аккумулятор способен отдавать в течение небольшого периода времени сотни ампер, которые по законам физики могут привести к плавлению и воспламенению за несколько минут. Старые батареи могут вскипеть или взорваться при постоянной повышенной нагрузке. Хуже того – всё это может произойти совершенно случайно в любое время, например, ночью на парковке.

Электрическая система автомобиля представляет собой комплекс сложных электронных систем, соединённых между собой

После рассмотрения всех неприятных последствий тока утечки стоит разобраться и в его причинах. Раньше, во времена карбюраторных автомобилей с минимумом электроники нормальным током утечки считалось полное его отсутствие. В тех машинах просто нечему было потреблять ток с батареи, когда зажигание было отключено. Сегодня всё изменилось: любой автомобиль просто напичкан различной электроникой. Это могут быть как штатные устройства, так и установленные водителем впоследствии. И хотя вся современная электроника под дружное шествие экологов с лозунгами об энергосбережении поддерживает специальные «спящие» режимы или режимы ожидания с очень низким потреблением энергии, какое-то количество тока потребляется дежурными цепями. Потому небольшие значения тока утечки (до 70 мА) являются нормой.

Из заводского оборудования в автомобиле в норме постоянно потребляют некоторое количество энергии следующие девайсы:

  • Диоды в выпрямителе генератора (20-45 мА);
  • Магнитола (до 5 мА);
  • Сигнализация (10-50 мА);
  • Различные коммутирующие устройства на базе реле или полупроводников, бортовой компьютер двигателя (до 10 мА).

В скобках указаны максимально допустимые значения тока для исправного оборудования. Компоненты с неисправностью могут резко увеличить своё потребление. О выявлении и устранении таких компонентов мы поговорим в последней части, а пока приведём список устанавливаемых водителями дополнительных устройств, которые часто могут добавить к утечке ещё добрую сотню миллиампер:

  • Нештатная магнитола;
  • Дополнительные усилители и активные сабвуферы;
  • Противоугонка или вторая сигнализация;
  • Видеорегистратор или радар-детектор;
  • GPS-навигатор;
  • Любое оборудование с питанием через USB, подключенное к прикуривателю.

Проблемы с сигнализацией и охранными системами

И иммобилайзеры должны работать, пока машина стоит с выключенным мотором. Это тоже дает вклад в токи утечки и, хотя при разработке подобных систем стремятся снизить энергопотребление до минимума, какой-то ток им нужен всегда.

В современных охранных системах контроллеры умеют «засыпать», но при сбоях программного обеспечения или неисправностях такая сигнализация продолжит потреблять повышенный ток. На дешевых моделях случаются и более серьезные проблемы – например, оснащенная простейшей китайской двусторонней сигнализацией машина намертво заблокировала работу автоматических дверей бокса и штатных сигнализаций соседних машин, забивая радиодиапазон постоянно работающим передатчиком антенного блока. Аккумулятор у этой машины регулярно по утрам оказывался ощутимо разряженным.

Проверка сети на наличие утечки

Для проведения проверки потребуется не так уж и много – достаточно под рукой иметь амперметр или мультиметр с возможностью измерения силы тока до 10 А, набор ключей рожковых, перчатки хлопчатобумажные.

Что касается автомобиля, то перед проверкой бортовой сети, на нем глушится двигатель, и отключаются все потребители энергии.

То есть обязательно нужно отключить магнитолу, кондиционер, проверить, не включены ли какие-либо лампы.

В общем, нужно сделать все, как будто авто ставится на стоянку, но при этом нужно обеспечить доступ к АКБ.

Важно перед замерами еще раз проверить, не осталось ли включенных потребителей энергии. Проверяют утечку тока обычно по «минусовому» выводу с аккумулятора

Следует послабить крепление «минусового» клеммника от АКБ и снять его с клеммы

Проверяют утечку тока обычно по «минусовому» выводу с аккумулятора. Следует послабить крепление «минусового» клеммника от АКБ и снять его с клеммы.

Плюсовой провод остается подключенным. Далее производится подключение прибора.

Одним щупом мультиметра или амперметра следует коснуться «минусовой» клеммы АКБ, а вторым – снятого клеммника.

Полярность прибора при проведении проверки через «минусовой» вывод роли не играет. После подсоединения на дисплей выведется значение потребляемого тока.

Нормальное потребление тока из АКБ находится в диапазоне 15-70 мА, в некоторых авто допускается ток утечки на уровне 70 — 80 мА.

Такой диапазон обуславливается количеством электроприборов – если оно минимальное, к примеру, на карбюраторном авто только с базовым электрооборудованием и без сигнализации, то и расход тока будет малым.

А вот если в авто используется инжектор, имеются охранные мультимедийная системы, то и потребление тока будет больше.

Если при проверке замеры утечки тока оказались в норме, то следует тогда уже обращать внимание на состояние АКБ. А вот если прибор показал увеличенный расход, то следует продолжать проверку

А вот если прибор показал увеличенный расход, то следует продолжать проверку.

Дальнейшие замеры производятся достаточно просто, но потребуется доступ к блоку предохранителей.

Из предохранительного блока следует поочередно вытаскивать предохранители, причем после каждого проводить замер утечки.

Если после извлечения очередного предохранителя, утечка снизилась до нормального показания, значит, повышенное потребление тока происходит именно по той ветке, за которую отвечал извлеченный предохранитель.

Остается только при помощи схемы электрооборудования определить, какие приборы запитывались под данной «ветки», после чего уже тщательно осмотреть проводку, а также проверить работоспособность электроприборов.

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Поиск причины утечки тока

Существует несколько причин утечки тока в машине. Это могут быть штатные проблемы с заводским оборудованием, которое устанавливали при конструкции автомобиля. Сюда относят:

  • проводку;
  • аудиосистему;
  • генератор;
  • сигнализацию;
  • стартер.

Но штатные утечки проявляются реже и в основном из-за большого пробега транспортного средства.

К нештатным относят те приборы, которые водитель дополнительно устанавливал на автомобиль. К примеру, это может быть видеорегистратор, навигатор, сигнализация и магнитола не заводского производства, а также камеры и антирадары.

Поэтому, когда при проверке показатели выше 80 мА, то важно найти утечку тока. В первую очередь нужно проверить следующие моменты:

  1. Определить, какой аккумулятор стоит. Если он старый, то утечка тока — нормальное явление для изношенного устройства.
  2. Проверить на отключение фары, габариты и автомагнитолу.
  3. Посмотреть на изоляцию проводки, возможно причины в ней.
  4. Возможное сильное запыление контактных клеммных колодок или на гнездах, к которым подключаются приборы в автомобиле. Из-за большого слоя пыли они могли окислиться.
  5. Халатное отношение к установке дополнительных приборов, что привело к короткому замыканию.
  6. Металлические крепления нанесли вред проводке.
  7. Оплавленные провода, которые находятся близко к мотору.

Если все эти моменты были проверены и проблем не обнаружено, значит, проблема может быть в образовании солевых отложений на цепи с толстым стартерным проводом в результате скапливания воды. Такая проблема возможна и с проводкой генератора. Сам аккумулятор сверху тоже загрязняется.

На заметку!

В случае проблем с изоляционным слоем электрической проводки возможно самовозгорание!

Если проблему не удалось обнаружить, рекомендуют провести полную диагностику генератора. Для этого необходимо померить напряжение на аккумуляторе. Делается это следующим образом:

  • выключают двигатель;
  • две клеммы с АКБ снимают;
  • подключают мультиметр: черный щуп прибора — на минус, а красный — на плюс;
  • при заряженном аккумуляторе значение должно быть 12,5–12,9 В.

После процедуры клеммы возвращают обратно на место и включают двигатель. После этого включаем обогрев стекла, климат-контроль и габаритные фонари. Это необходимо для нагрузки на генератор. Снова подключаем мультиметр к батарее. Показания должны быть в пределах 13–13,3 В. Возможно максимальное показание в 14,3 В.

Если же показатель не превышает отметки 13,8 В, то, вероятнее всего, причина утечки в генераторе. Тогда лучше всего отправиться в сервисный центр и сделать полную диагностику. Если же показатели соответствуют необходимому диапазону, то причина утечки в самой сети.

Измерения с помощью специального оборудования

Существует ли профессиональный прибор для измерения тока утечки? Разумеется, но пользоваться им в домашних условиях нерационально (в смысле покупки). Другое дело, если такой прибор совмещен с мультиметром, и его функционал расширен.

Это так называемые токовые клещи, предназначенные для работы с проводниками без отключения электропитания.

Мало того, если электроприбор отключить от сети, померить ток утечки будет невозможно.

Как он работает? Истинное назначение клещей — бесконтактное определение токов нагрузки на силовых линиях. Почему нельзя использовать возможности прибора для иных целей? Охватить кабель питания можно только целиком, то есть фазный провод и нулевой будут в кольце вместе с заземляющим проводником. Замер не получится.

Использование токовых клещей для измерения тока утечки

Распускать силовой кабель на отдельные провода нежелательно, это опасно для дальнейшего использования. Выход есть: надо изготовить временный удлинитель, предназначенный исключительно для замеров.

  • распускаем кабель из общей наружной изоляции на три отдельных проводника;
  • подключаем электроустановку, на которой требуются измерения;
  • фиксируем данные, которые измерял прибор по каждому проводу.

Если значение отлично от нуля, ток утечки присутствует. Необходимо тщательно проверить всю внутреннюю электросхему внутри электроустановки. Если это невозможно сделать в домашних условиях — изделие отдается в ремонт в профильную мастерскую. Пользоваться им опасно. А при наличии в помещении УЗО, будет постоянно срабатывать защита.

Штатный режим измерения тока утечки предусмотрен, но для этого электроприбор должен иметь выносной (отдельный) заземляющий проводник. Если есть возможность подключить на корпус отдельную клемму — необходимо соединить переносной заземлитель с корпусом, и замерить клещами ток при включенном состоянии электроприбора.

Так же, как и в предыдущем случае, значение должно быть нулевым.

Специальные измерители токов утечки

Для общего образования рассмотрим специализированный прибор ИТВ 140Р. Он не предназначен для ремонтных измерительных работ, его задача — постоянный контроль за состоянием электроустановок.

Измерительная часть располагается в непосредственной близости от потенциального места утечки, а съем информации производится дистанционно

Поскольку речь идет об электроустановках, работающих под напряжением более 1000 В, такая предосторожность необходима для безопасности

Разумеется, такие приборы в домашних условиях не применяются.

Еще один вариант специального прибора — емкостной дистанционный измеритель токов утечки. С помощью специального датчика электромагнитных волн, он определяет наличие электротока на заземляющих шинах. Однако стоимость такого оборудования слишком велика для личного пользования.

Поиск и устранение неисправности

Самостоятельно проверить ток утечки на аккумуляторе автомобиля мультиметром несложно. Для этого совсем не обязательно обращаться в сервисный центр, поездка в который потребует и времени, и денег. Для проверки бортовой сети своими силами понадобится лишь гаечный ключ на 10 и мультиметр, способный измерять токи величиной не менее 3-5 А. Таким пределом измерения обладают если не все, то большинство авометров (тестеров), включая китайские.

Эти приборы могут измерять постоянный ток до 10 А (слева) и 3 А (справа).

Измерение общего тока

Проверка утечки тока в автомобиле мультиметром производится путем измерения потребляемого от аккумулятора тока оборудованием авто при отключенном зажигании. Для этого необходимо произвести все манипуляции, которые выполняются при постановке автомобиля на стоянку: отключить потребители (фары, обогреватели, кондиционеры и пр.), выключить зажигание, активировать систему охраны, если она есть, и плотно закрыть все двери. Перед этим, конечно, нужно открыть крышку моторного отсека, где установлен аккумулятор. Дополнительно стоит опустить стекло в одной из дверей на случай, если манипуляции с АКБ вызовут случайное срабатывание дверных замков.

Этот тестер имеет максимальный предел измерения тока в 10 А, его и нужно выбрать.

Далее от АКБ отсоединяется одна из клемм, между сброшенным проводом и клеммой включается уже настроенный мультиметр. Чтобы не держать щупы тестера руками, их можно оснастить зажимами «крокодил». После подключения мультиметра включать какое-либо бортовое оборудование нельзя, поскольку ток, потребляемый этим оборудованием, может превысить максимальный предел измерения тестера. В результате тестер просто сгорит.

Зажимы типа «крокодил», надетые на щупы тестера, оставляют руки свободными.

На фото выше прибор показывает 0,33, что на пределе измерения 10 А соответствует току 0,33 А или 330 мА. Теперь самое время выяснить, какой ток утечки вообще допустим. Согласно рекомендациям специалистов, нормальным током утечки в автомобиле считается:

  • до 50 мА — авто со штатным электрооборудованием;
  • до 80 мА — авто с дополнительным оборудованием (сигнализация, магнитола, навигатор и пр.).

Теперь нужно оставить все как есть и, не отключая прибор, подождать минут 5-10. Дело в том, что современное оборудование авто достаточно интеллектуально, некоторые узлы его могут переходить в режим пониженного энергопотребления не сразу после выключения зажигания. Прошло 10 минут, но ток не уменьшился? Похоже, с током утечки проблемы, и причину придется искать.

Поэтапное отключение потребителей

Прежде чем начинать разносить автомобиль на куски, имеет смысл проверить нештатное оборудование – то, что было установлено не на заводе-изготовителе. Это могут быть магнитолы, обогреватели, навигаторы, охранная система, дополнительные осветители и пр. Для локализации проблемы все нештатное оборудование поочередно отключается, при этом показания мультиметра постоянно контролируются.

Почему имеет смысл начинать поиск именно с нештатного оборудования? Просто потому что для него чаще всего не предусмотрено штатных мест подключения, а значит, каждый мастер «прикручивает» его туда, куда считает нужным. Прикрутили, к примеру, обогрев сидений или навигатор до замка зажигания и получили проблему. Соединили основное питание магнитолы с дежурным, питающим часы той же магнитолы, – еще одна проблема.

Но все нештатное оборудование отключено и проверено, а утечка есть. Придется продолжать поиски, но теперь надо отключать оборудование, установленное производителем. Работа довольно кропотливая, но необходимая. Впрочем, если знать, как проверить потребление тока на автомобиле без серьезных монтажных работ, то можно обойтись «малой кровью».

Оказывается, проще всего это сделать при помощи колодки предохранителей, которая есть в каждом автомобиле. Конечно, колодки на различных авто выглядят по-разному, но принцип работы у них один. Каждый из предохранителей отвечает за несколько вполне определенных потребителей. Каких конкретно, можно узнать, взглянув на электрическую принципиальную схему нужной модели авто.

Вот так выглядит предохранительная колодка у LADA Kalina.

Определив, снятие какого предохранителя устраняет утечку, остается выяснить, какие узлы к этому предохранителю подключены и проверить исправность каждого из них. При этом нужно иметь в виду, что неисправность может крыться не только в самих узлах и оборудовании, но и в проводке (перетерлась о кузов изоляция проводов, соединительные колодки забиты пылью или залиты, ослаблены винтовые колодки и пр.).

Как проверить и найти ток утечки своими руками

Индикаторная отвертка

В домашних условиях можно применить простой метод – проверку утечки измерительными приборами.

Индикаторная отвертка

Инструментом можно найти фазу на предметах-проводниках. Кончиком отвертки необходимо прикоснуться к различным участкам. Загорание лампочки свидетельствует о нарушении изоляционного слоя.

Работа с мультиметром

Прибор используется в режиме омметра для уточнения показателей сопротивления. Понадобится включить мультиметр, перевести его на омметр, щупами посмотреть показатели между корпусами техники и каждым из штырей. Об утечке свидетельствует величина больше 20 мОм.

Прозвонка мегаомметром

Бытовую технику понадобится отключить от сети. Поскольку прибор умеет находить повреждения на нечувствительном к напряжению оборудовании, понадобится прикоснуться к нему щупами. Вращая рукоятку, генерируют напряжение. Утечка выявляется если сопротивление более 20 мОм.

Что такое утечка тока простыми словами

Аккумулятор – это одна из ключевых составляющих, принимающих участие в обеспечении бесперебойного функционирования автомобиля. Он должен быть заряжен, чтобы двигатель и другие устройства выполняли свое прямое предназначение.

Однако не всегда владельцу транспортного средства удается поддерживать необходимый заряд в АКБ, несмотря на все прилагаемые усилия. Как правило, такая ситуация является следствием утечки тока.

Этот процесс в транспортном средстве подразумевает утрату аккумуляторной батареей электроэнергии, которая при этом не идет на какую-либо полезную работу.
