Признаки неисправности регулятора давления топлива

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

  • неустойчивую работу на ХХ, агрегат глохнет на холостых;
  • потерю мощности, заметное повышение расхода топлива;
  • замедленные реакции на нажатие педали газа;
  • рывки и провалы во время разгона, в момент перегазовки;
  • автомобиль не разгоняется, не набирает обороты;

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

https://youtube.com/watch?v=PEMmSVodwLU

2.17.1.7 Проверка и замена регулятора давления топлива

1. Отверните пробку штуцера для контроля давления топлива на торце рампы

Обратите внимание, что в пробке штуцера для контроля давления топлива установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком пробку

2. С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине) из штуцера.

3. Подсоедините к штуцеру шланг с манометром (можно использовать шинный манометр). Закрепите шланг на штуцере хомутом. Пустите двигатель и проверьте давление по манометру. Оно должно составлять 284–325 кПа (2,9–3,3 кгс/см 2 ).

4. Отсоедините вакуумный шланг от регулятора давления. При этом давление по манометру должно увеличиться на 20–70 кПа (0,2–0,7 кгс/см 2 ). В противном случае замените регулятор давления.

5. Снизьте давление в системе питания (см. подраздел 2.17.1.1 ). Отверните гайку крепления топливной трубки к регулятору давления.

6. Отверните два болта крепления регулятора давления к топливной рампе.

7. Аккуратно выведите штуцер регулятора из отверстия в топливной рампе и.

8.. снимите регулятор, отсоединив его от топливной трубки.

9. Установите регулятор давления в обратном порядке, предварительно смазав бензином уплотнительные кольца. Замените порванные или потерявшие эластичность уплотнительные кольца.

Как проверить давление в системе с отсутствием обратки?

ВАЗ-2110 с объемом 1.6 литра имеет неизменные показатели давления в рампе, которые, как правило, варьируются в районе 3,6-4 баров.

Помимо наиболее часто используемых способов измерения, описанных выше, есть еще несколько необычных решений:

а) Тут мы снова возвращаемся к шлангу с манометром, диаметр которой должен быть 7,5-8 миллиметров. Проводить замеры нужно на выходе из модуля бензонасоса. Пять-семь атмосфер являются нормальными результатами проверки.

б) Вспомните, как закрывается обратка на моторах со сливной рамкой. Двигатель рекомендуется глушить прямо на бензиновом насосе. Далее потребуется снять двойной шланг и вставить заглушку («Сосок» от старого топливного фильтра так же вполне может подойти для выполнения этой задачи). Теперь вам нужно натянуть на штуцер насоса одиночную трубку. Сами же измерения необходимо производить на топливной рампе.

Как устранить засор в случае, если забита подающая магистраль топлива.

Одной из причин низкого давления может оказаться неисправность датчика, регулирующего давление топлива перед впрыском. Так же низкое давление может оказаться последствием засорения топливной магистрали. Выполнив грамотные замеры, можно точно установить причину неисправности. Для начала следует проверить давление насоса и магистрали, затем провести замеры давления в рампе. Все вышеперечисленное поможет определить точную причину.

Как устранить засор топливных форсунок.

Есть несколько признаков чтобы понять, что топливные форсунки загрязнены. Начнем по порядку.

  1. Затрудненный запуск мотора.
  2. Неустойчивая работа двигателя.
  3. Провалы во времени резкого нажатия на газовую педаль.
  4. Потеря мощности и ухудшение динамики разгона.
  5. Увеличение токсичности обработанных газов.
  6. Повышение расхода топлива.
  7. Возникновение детонации.
  8. Хлопки в системе выпуска.
  9. Пропуски воспламенения.

Для решения этой проблемы нужно очистить топливный форсунок.

Забитый клапан. Как определить и устранить проблему.

При забитом клапане топливо проходит туго, и из-за этого начинает повсюду течь. Значительно выросший расход топлива говорит о том, что пора менять регулятор, так как он является ведущей составляющей. Топливно перестает поставляться в систему подачи, если клапан забивается полностью.

Что делать, если заклинило клапан.

Неравномерное давление в системе обычно является последствием заклинивания клапана. Из-за этого движение автомобиля может быть неравномерным. Так же авто может дергаться или глохнуть.

Признаки неисправности

Признаков неисправностей РДТ довольно много и спутать их с
другими проблемами довольно легко, поэтому прежде чем приступать к замене,
необходимо провести его проверку, но об этом рассказано чуть ниже.

Одним из основных и ярко выраженных признаков неисправности
регулятора является его заклинивание в открытом положении. При такой причине
заметно падает мощность двигателя. Двигатель может хорошо работать на холостом
ходу, а развить большие обороты двигатель не сможет из-за нехватки давления
топлива.

При пуске двигателя будь-то на холодную или горячую
приходиться продолжительное время вращать стартер.

При заклинившем РДТ в закрытом положении, происходит переизбыток
давления, что может спровоцировать выход из строя бензонасос. Избыток давления
в системе влечет к повышенному расходу топлива и неполному сгоранию его в
камере сгорания. Выхлопные газы будут иметь явный запах бензина с характерным
черным дымом.

Так же существуют и другие менее заметные признаки его неисправности:

  • ДВС неравномерно работает на ХХ и глохнет;
  • Не развивается необходимая мощность ДВС;
  • Автомобиль дергается при движении;

Больше о топливной системе можно узнать в нашей статье.

Причины неисправностей

https://youtube.com/watch?v=PEMmSVodwLU

Существует не так уж много причин, по которым регулятор подачи топлива выходит из строя. Элемент нельзя назвать сверхнадежным, работает он, как говорится на износ, и очень зависим от качества топлива.

Причины поломок:

  1. Брак. Нечастая причина, но иногда попадаются бракованные изделия от отечественных автопроизводителей. Рекомендуется проверка запчасти перед покупкой.
  2. Износ. Обычно наблюдается после 100-200 тыс. км пробега. В регуляторе мембрана становится менее эластичной, клапан регулировки давления подклинивает, слабее пружина.
  3. Плохое топливо. Топливо для бензинового и дизельного автомобильного двигателя часто содержит слишком много влаги, мусор, посторонние токсины. Вода в топливе – причина ржавления металлических частей регулятора. Увеличиваясь со временем, они препятствуют его нормальному функционированию, приводят к ослабеванию пружины.
  4. Забился топливный фильтр. Мусорные фракции в топливе засоряют систему, в том числе и РДТ, засоряется. Это приводит к износу пружины и подклиниванию клапана.

На заметку!

РДТ обычно не ремонтируют, а заменяют новым. Но, если причина поломки – засорение, его можно прочистить.

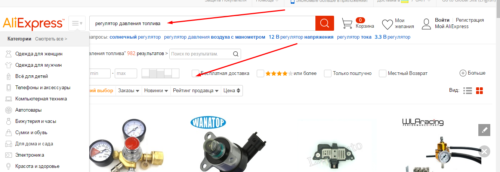

Как на Алиэкспресс найти и заказать по сходной цене и бесплатной доставкой нужную запчасть для своего автомобиля

Зарегистрироваться в системе. Для этого вводим свои данные (на латинице!) в соответствующих полях:

После регистрации заходим в свой профиль, и вводим адрес, по которому вам будет доставлен приобретенный товар (тоже на латинице).

Далее приступаем к поиску нужного объекта. В строке поиска набираем нужное название товара, отмечаем галочкой чекбокс «бесплатная доставка»:

После выбора подходящего товара, нажимаем кнопку «купить сейчас, и оплачиваем любым доступным способом, представленным на сайте:

https://youtube.com/watch?v=PEMmSVodwLU

Основные симптомы неполадок регулятора давления топлива

50 — 75 тыс. км / каждые 4-5 лет

  • масло в МКПП, раздаточной коробке, дифференциале
  • полная замена антифриза
  • ремень ГРМ с роликами

Зачем: коробка переключения передач, раздатка и дифференциал работают под большой нагрузкой, особенно при езде по плохим дорогам. Рекомендации производителя и наличие посторонних шумов в коробке подскажут, когда менять масло в этих узлах.

Охлаждающую жидкость в радиаторе нужно полностью заменять каждые 70-80 тыс. км пробега, потому что она со временем накапливает вредный осадок, и эту проблему не решить регулярным доливом антифриза. Очень желательно сочетать замену ОЖ с промывкой системы охлаждения двигателя.

Обычно ремень ГРМ «ходит» по 50 тыс. км. Конкретные рекомендации указывает производитель и, даже если визуально все хорошо, рисковать не стоит: растяжение или разрыв ремня грозят капремонтом двигателя.

Варианты поломок

Регулятор – несложное с технической точки зрения устройство, поэтому поломок, которые могут с ним случиться немного. Почти во всех случаях рекомендуется заменить РДТ.

Что может сломаться:

  1. Пружина. Это главная поломка в РДТ. Из-за ослабления пружины развивается «голодание» мотора, не хватает топлива на повышенных оборотах, при нажатии сцепления и во время переходных режимов.
  2. Загрязнение. При засорении теряется способность пропускать горючее. Двигатель останавливается на любых режимах работы. Если РДТ сильно загрязнен, давление в ТС резко подскакивает, и через уплотнительные материал вытекает топливо. Проблему решают путем закачки большого количества топлива бензонасосом.
  3. Заклинило. РДТ в рампе может периодически заклинивать. Автомобиль подергивается.

Чем проводят измерение

Нужен всего лишь манометр, который предназначен для замера шин. Только его надо немножечко доработать, поменяв шкалу. Лучше измерять давление в инжекторной системе со шкалой прибора, показывающей варьирование в пределах 6-7 атм.

Есть и другие, более совершенные приборы для измерения. Специальный инструментальный комплект с манометром, адаптером и сливным шлангом продаётся в магазине автозапчастей. Стоит около 1,5 тысячи рублей.

Давление можно измерить и в любом автосервисе. За услугу возьмут всего ничего – 500-600 рублей.

Профессиональный манометр для измерения топлива

Но как ни крути, опытный автомобилист должен иметь среди инструментов собственный манометр. Если он покупной, то с ним водитель получает всевозможные адаптеры, позволяющие осуществить замеры давления на самых разных марках авто. Кроме того, покупные манометры оснащены лучшей шкалой, позволяющей точнее измерять давление. А профессиональный манометр – это вообще находка, так как даёт возможность помимо всего прочего сбрасывать остаточное давление в системе, что увеличивает точность показаний.

Если вы решили, все же, использовать самодельный манометр, то помните!

Лучше использовать обычный воздушный манометр от ВАЗ, так как им получится измерять и давление масла (нужно только открутить штуцер).
Вместо переходника можно использовать обычный штуцер с резьбой.
Важно использовать качественные хомуты, чтобы не было пропусков.

Как проводить замеры.

  1. Чаще всего они проводятся при включенном зажигании. Нужно проверять, подскочила ли стрелка в сравнении со стандартным значением.
  2. Замеры проводятся также в режиме ХХ.
  3. Замеры проводятся с пережатой «обраткой» и со сброшенным РТД.

Причины неисправностей регулятора давления топлива

Выйти РДТ может по нескольким причинам. Например, на автомобилях российского производства попадаются бракованные детали. На заграничных моделях брака значительно меньше, но можно приобрести дефектный РДТ, покупая неоригинальную запасную часть.

В основном обратный клапан ломается по причине естественного старения. Допустим, это может случиться после ста тысяч пробега или больше. Следует заметить, что отказы обратных клапанов встречаются не часто. Чаще всего в РДТ рассыхается от времени мембрана, реже подклинивает клапан, и еще реже ломается или ослабевает пружина.

Выход датчика из строя может происходить из-за некачественного бензина. К примеру, зимой топливо было залито с водой, и вода попала в регулятор. В случае, если топливный фильтр не заменили вовремя, грязь попадает в детали системы питания, в том числе и в регулятор. В таком случае чаще всего подклинивает клапан РДТ. Что может быть с пружиной, трудно представить, но видимо, ее поломки все же иногда происходят.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями  бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

  1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
  2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в  системе питания двигателя.  Для решения задачи необходимо открутить гайку, при помощи которой  крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
  3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Признаками неисправности регулятора давления могут быть:

– неустойчивая работа двигателя;

– двигатель глохнет на холостом ходу;

– повышенная или пониженная частота вращения коленчатого вала на холостом ходу;

– двигатель не развивает полной мощности, недостаточная приемистость двигателя;

– рывки и провалы в работе двигателя при движении автомобиля;

– повышенный расход топлива;

– повышенное содержание СО и СН в отработавших газах.

Вам потребуются: шестигранник «на 5», ключ «на 24», манометр (можно шинный)

1. Отверните пробку штуцера для контроля давления топлива на торце рампы

Обратите внимание, что в пробке штуцера для контроля давления топлива установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком пробку

2. С помощью металлического защитного колпачка вентиля шины выверните золотник (такой же, как в шине) из штуцера.

3. Подсоедините к штуцеру шланг с манометром (можно использовать шинный манометр). Закрепите шланг на штуцере хомутом. Пустите двигатель и проверьте давление по манометру. (см. «Снятие, ремонт и установка топливного насоса»).

4. Отсоедините вакуумный шланг от регулятора давления. При этом давление по манометру должно увеличиться на 20–70 кПа (0,2–0,7 кгс/см2). В противном случае замените регулятор давления.

Важным элементом топливной системы любого автомобиля является регулятор давления топлива. Работоспособность топливной системы зависит от того, насколько стабильно работает регулятор давления топлива.

Регулятор давления топлива в автомобилях ВАЗ представляет собой клапан-мембрану, в которую упирается пружина регулятор со стороны впускного коллектора, с другой – давление топлива. После остановки двигателя именно РДТ поддерживает давление в топливной системе. При изношенном регуляторе давления повторный запуск двигателя потребует некоторого времени и манипуляций с ключом зажигания.

Располагается РДТ либо в самом топливном баке, либо, если в топливной системе предусмотрена система рециркуляции (всё более популярная), то он перемещается в топливную рейку. Главная задача РДТ – поддерживать разницу между давлением в баке и камере сгорания, инжекторе и впускном коллекторе. Именно благодаря работе регулятора давления топлива обеспечивается контроль за работой топливных форсунок, уровнем давления в топливной системе, осуществляется возврат избыточных объёмов топлива в бак по системе обратки.

Принцип работы регулятора давления топлива

Признаки и неисправности регулятора давления топлива

Приветствую вас на сайте ремонт автомобилей своими руками. Надежное авто – это не то, которое красиво выглядит, а то, которое редко ломается. К сожалению, автомобили ВАЗ не всегда радуют своих владельцев, заставляя уделять много внимания ремонту или восстановительным работам.

Регулятор давления топлива

Так, одним из наиболее слабых звеньев является регулятор давления топлива. Из-за низкого качества бензина он часто выходит из строя, заставляя делать проверку регулятора давления топлива ВАЗ и выполнять его замену. Остается лишь узнать, как диагностировать неисправность и проверить работоспособность устройства.

Назначение этого небольшого устройства

Система автомобиля устроена таким образом, что топливо идет через форсунки к впускному коллектору

При этом очень важно, чтобы давление не менялось. В свою очередь регулятор производит точный расчет объема подаваемого бензина

Как следствие, устройство контролирует параметр давления внутри двух элементов – впускного коллектора и топливной рейки. При этом задача регулятора – удерживать на одном уровне разницу давлений. Кроме этого, регулятор контролирует параметры давления на форсунке и во впускном коллекторе.

Снижение мощности, сбои в работе силового узла, повышение расхода – все это признаки неисправности регулятора давления топлива (подробнее об этом поговорим немного ниже). При этом задача автолюбителя – вовремя диагностировать проблему и точно определить, неисправен регулятор давления топлива или же проблема в другом.

Главный признак проблемы – появление сбоев в работе авто. Так, можно выделить следующие симптомы неисправности регулятора давления топлива:

  1. Проблемы с заводкой двигателя. Стартер вращается, но двигатель не «поддерживает» его старания;
  2. существенно снизилась мощность. Как правило, это сразу заметно в процессе разгона транспортного средства или при движении под гору;
  3. двигатель нестабильно работает на холостых оборотах. При этом время от времени он может глохнуть (к примеру, на перекрестке);
  4. повышается расход топлива.

Причины может быть две:

  • Выход из строя клапана;
  • клапан просто не держит.

Вышел из строя клапан регулятора. В этом случае лишнее топливо не выливается в бак, а создается повышенное давление от 2,5 кг/см2 и более. Такая проблема неизменно сказывается на объеме топлива, впрыскиваемого в камеру сгорания. В итоге повышается расход топлива, да и сам бензин сгорает не полностью.

Клапан не держит. В этом случае происходит постоянное «шатание» топлива по системе. Как следствие, снижается напор, а при увеличении оборотов двигателя возникает явный дефицит топлива.

В такой ситуации существенно падает мощность и приемистость силового узла. Кроме этого, во время заводки необходимо долго крутить стартером, чтобы создать необходимое давление.

Особенности проверки регулятора топлива

Для решения проблемы важно знать, как проверить регулятор топлива. Сделать это можно с помощью обычного манометра

Здесь все просто. Устройство крепится в промежутке между штуцером и топливной трубкой. Для выполнения замеров вакуумный шланг должен быть отсоединен.

При этом замеры должны производиться в четырех разных режимах:

  • В момент включения зажигания. Номинальный параметр – «три» атмосферы;
  • при измерении на холостом ходу – 2,5 атмосферы;
  • в случае передавливания шланга обратного тока – 7 атмосфер;
  • при демонтированной шлангочке с регулятора давления – 3,3 атмосферы.

Если измеренный параметр не соответствует указанным данным или не повышается вовсе, то устройство неисправно. В такой ситуации достаточно разобраться, как поменять регулятор давления топлива и выполнить замену.

Будьте внимательны к своему автомобилю, своевременно реагируйте на возникшие проблемы, проводите диагностику и делайте ремонт. Только так можно продлить жизнь своего автомобиля ВАЗ и уберечься от больших затрат в будущем. Удачи на дорогах и конечно же без поломок.
