Правильное подключение дневных ходовых огней автомобиля

Правовые нормы по установке ДХО

Немаловажно знать и учитывать требования по выбору и монтажу светодиодных фонарей:

  • количество светодиодных блоков должно быть не более 2 шт.;
  • запрещена установка ДХО на прицепы;
  • включение ходовых огней должно происходить автоматически;
  • блок освещения должен быть круглой или прямоугольной формы;
  • в зависимости от места размещения ДХО размер может различаться: на воздухозаборнике устанавливают приборы меньшего размера, на бампер большего;
  • светодиодные блоки должны иметь яркость 150–330 люмен, при этом количество элементов и их размер выбирается самостоятельно.

В процессе монтажа важно учесть:

  • вместо ходовых огней можно пользоваться фарами дальнего света или противотуманками;
  • особых требований к схеме подключения нет;
  • располагаться дневные огни должны на расстоянии не более 40 см от края кузова автомобиля;
  • между ДХО расстояние должно составлять не менее 60 см, а при ширине автомобиля менее 130 см его можно уменьшить до 40 см;
  • при установке ходовые огни направляют вперёд, при этом угол по горизонтали должен быть равен 20 ˚, по вертикали 10 ˚;
  • запрещается эксплуатация ходовых огней со стробоскопическим эффектом;
  • светодиоды должны загораться при запуске двигателя и гаснуть после включения головной оптики.

Стоит отметить, что самостоятельная установка ДХО разрешена и законна в соответствии с постановлением РФ№720, действие которого датируется сентябрем 2009 г

В этом случае важно не попасть под ограничения по ГОСТу, который требует сертификацию соответствия любых изменений в конструкции транспортного средства

Монтаж ДХО на автомобиль должен осуществляться с учетом действующих правил

Навигация по записям

Плюсы и минусы

Конечно же, у этой опции есть как ярые сторонники, так и противники. По закону требуется включать ближний свет фар в любое время суток, если ваш автомобиль не оснащён дневными ходовыми огнями. Но зачастую многие водители забывают об этом. И ездят вообще без работающих осветительных приборов. Именно таким забывчивым автомобилистам будет крайне полезно иметь в своём арсенале датчик автоматического включения ближнего света фар.

Ближний свет должен гореть всегда

Но есть и другая сторона медали. При движении в тёмное время суток нужно быть внимательным, так как на дороге встречаются места с переменной освещённостью, в которых датчик может повести себя неадекватно и в самый неподходящий момент оставить вас без света, что может привести к ДТП.

Замер тонировки по ГОСТу

Выполняем установку пошагово

Это руководство объясняет, как выполнить установку универсальных светодиодных фар дневного света на любом транспортном средстве. Установка довольно простая, нужно лишь уделить этой процедуре немного времени.

Шаг 1.

Вставьте провод в кронштейн. Начинаем процедуру установкиШаг 2.

Установите кронштейн. Поскольку это универсальные фонари дневного света, вы можете установить их в любом месте, которое вам импонирует. Чаще всего выбирают место в нижней части бампера. Чаще всего выбирают место на бампереШаг 3.

После установки кронштейна, вы можете зафиксировать дневные ходовые огни на кронштейн. Аккуратно прикрепите фонарьШаг 4

. После того, как вы установите ДХО с помощью кронштейна, соедините провода и проложите их около коробки аккумулятора / предохранителя. Выполняем соединение проводовШаг 5.

Используйте пластиковые хомутики, чтобы закрепить провод вдоль бампера. При желании можете выбрать другой «проводной путь». Надежно закрепите провод при помощи хомутовШаг 6.

Найдите ACC на вашем блоке предохранителей, и нажмите там красный провод. Вы можете найти местоположение предохранителя ACC с помощью электронного счетчика, зажимая черный провод к «минусу» аккумуляторной батареи. Вставьте ручку тестера в блок предохранителей в любой незанятый слот и запомните места, где ручка тестера не загорается. Запустите двигатель и проверьте слоты, которые не освещают. Найдите место, которое светится только при работающем двигателе. Это место ACC. Используйте специальный тестер для поиска В основном, когда двигатель включен, загорается индикатор. Когда двигатель выключен, индикатор, соответственно, тоже выключен. Прижмите черный провод к минусовой клемме АКБ

Шаг 9.

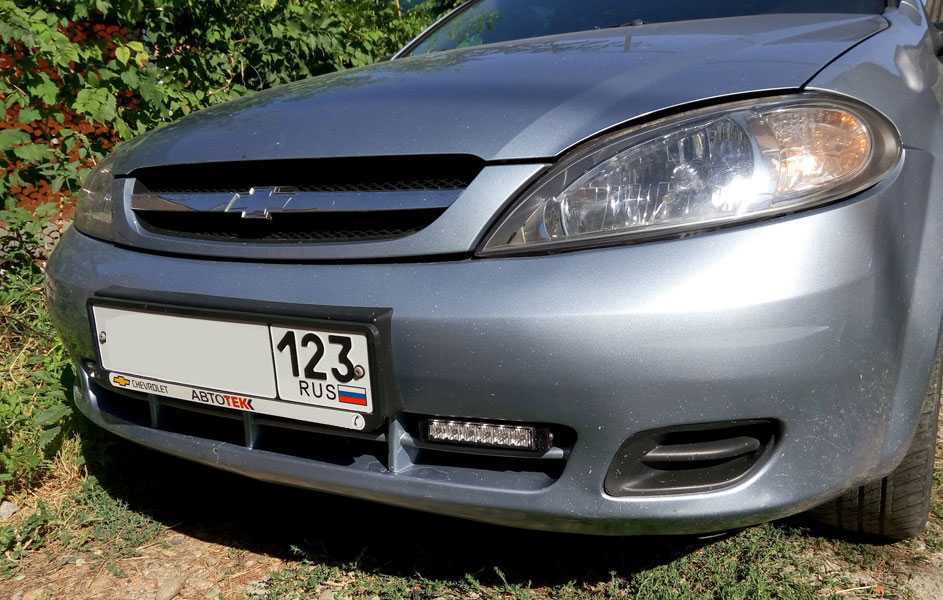

Изображения в руководстве по установке позволят вам с легкостью выполнить эту процедуру. Результат проделанной работы вас приятно удивит Владея информацией о том, как установить дневные ходовые огни согласно всем нормам и требованиям, вы сможете избавить себя от возможных проблем с представителями автоинспекции и повысить уровень безопасности. Выполнение такого «тюнинга» практически никак не повлияет на количество сжигаемого топлива (расход).

Видео – Как установить ДХО на ВАЗ 2106

Эта статья будет очень полезна для тех, кто уже забывал несколько раз выключить свет своего автомобиля, а на утро обнаруживал, что аккумулятор разряжен. Да, на некоторых марках автомобилей предусмотрено выключение ближнего света при выключенном зажигании, однако повторимся, на некоторых автомобилях.

Так же за движение с выключенными фарами предусмотрен штраф, так что стоит задуматься о системе, которая бы включала и отключала ближний свет или ДХО при запуске двигателя. Ради справедливости стоит отметить, такая система уже существовала в отечественном автопроме. Во времена СССР на многих отечественных автомобилях автоматически включался ближний свет при пуске мотора. В этой статье мы более подробно поговорим о том, как подключить ДХО, чтобы включались при запуске двигателя.

Ближний свет или габариты

Еще можно подключиться к габаритам или фарам ближнего света. В теории тут также все выглядит довольно просто, интересно и перспективно.

Первая из рассматриваемых схем предусматривает, что вы будете использовать электроцепь, питающую лампы габаритов. Тут плюс от ДХО соединяется непосредственно с аккумуляторной батареей, как источником питания. А вот минус идет на плюс от габаритов. В такой момент последний будет электрически нейтральным. Тем самым ток идет от плюса АКБ через диоды на габариты, а затем через лампу на корпус, где последний выступает минусом созданной электроцепи.

Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.

Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Схема начнет работать уже в штатном режиме, давая ток габаритам.

Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.

Схема простая и рабочая. Только имеет несколько недостатков:

  • Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
  • Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
  • Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
  • Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.

Чтобы избежать первого недостатка, схему несколько переделывают. Плюс от светодиодного модуля берут не от плюса АКБ, а через плюс замка зажигания.

Вторая схема предусматривает активацию ДХО с помощью лампы от ближнего света. Суть в том, чтобы при включении ближнего света ходовики отключались, а в остальное время работали.

Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.

Монтаж светодиодов

После того как сделали корпус для ДХО своими руками из светодиодов, можно приступить к установке непосредственно ламп. Как вы понимаете, удобнее всего использовать корпус фары в качестве массы, поэтому минусовые выводы необходимо соединять с ним. Но сделать это надо:

  • надежно, чтобы от вибрации не произошло отсоединение проводов;
  • эргономично, чтобы потратить минимум проводов и иных материалов;
  • безопасно, чтобы исключить возможность появления короткого замыкания.

Прокладываете внутри две шины – одну для плюса источника питания, вторую для минуса. Далее необходимо установить светодиодные лампы и надежно зафиксировать их. Для этого воспользоваться можно силиконовым клеем – он прозрачный и крепко будет держать элементы. Вот так несложно делаются ДХО своими руками. Схема будет рассмотрена далее. Все светодиодные лампы будут соединяться параллельно, если напряжение питания каждой 12 В. Значит, необходимо соединить минусовые выводы с корпусом.

Дополнительные плюсы

При организации уличного освещения есть возможность использовать данные приборы совместно с солнечными батареями. Данные устройства могут использоваться на дачном участке, где нет линии электропередач, или снабжение электричеством данной местности носит не постоянный характер.

Солнечная батарея устанавливается на одной мачте с прожектором и за время светового дня накапливает электричество в специальном аккумуляторе высокой ёмкости. Затем автоматика, которая установлена в таком устройстве, включает освещение с наступлением вечерних сумерек, а в утренние часы прожектор выключается.

Положительные стороны таких осветительных устройств заключаются в том, что удаётся значительно экономить на оплате счетов за электроэнергию, и в то же время такое уличное освещение является энергонезависимым от линий электропередач.

Правила

Как сделать фары ангельские глазки своими руками

Установка ДХО в штатные фары своими руками, имеет некоторые особенности. В первую очередь, имеются свои юридические особенности этой доработки. Согласно техническим регламентам на автомобиль можно устанавливать только предназначенные для этой модели световые приборы. За самовольную установку не штатных световых приборов можно получить солидный штраф, а также конфискацию незаконно установленных приборов. Кроме ДХО, сюда относят подсветку днища, эквалайзер. Согласно правилам, для установки подобного оборудования, следует сделать следующие шаги:

  • Обратиться в местное ГИБДД, там вам должны выдать справку-разрешение на установку дополнительного светового оборудования. Там будет указан тип, разрешенных к установке на ваш автомобиль приборов;
  • Работа по модернизации производится в сертифицированном сервисном центре. В итоге, вы получите на руки справку о соответствии ДХО нормам;
  • Едете в ГИБДД, и фиксируете изменения.

Инструкция по подключению дневных ходовых огней

Итак, если вы решили осуществить подключение дневных ходовых огней своими руками, то у вас есть несколько вариантов подсоединения их к ботовой сети. Рассмотрим каждый из них (автор видео — канал Igrok 777).

https://youtube.com/watch?v=KcUS7u-CkMA

Вариант 1

Для начала приведена схема подключения дневных ходовых огней с автоматически отключением при остановке мотора. Следует отметить, что подключение ДХО по данной схеме будет полностью соответствовать ПДД, тем более, что она проверялась на всех отечественных машинах. В качестве источника информации о движении транспортного средства используется датчик скорости.

Контакты 1-1 схемы следует соединить с цепью управления ближнего освещения, в частности, с контактом 85. В том случае, если вы хотите, чтобы на машине с активированным зажиганием работали только ДХО, а не габариты, то подключение контактов осуществляется параллельно. Чтобы реализовать данную схему соединения, вам потребуется любое реле, которое оснащено размыкающей парой контактов.

Вариант 2

По этой схеме подключение ходовых огней будет осуществляться при запуске силового агрегата и отключенных габаритных огнях. Этот вариант также может быть реализован на любых отечественных авто, а данные о работе мотора в этом случае будет передаваться посредством контроллера давления моторной жидкости. Вся информация от этого датчика будет передаваться из приборки. Процедура активации оптики может быть осуществлена как через габариты, так и через ближнее освещение (автор видео — канал 2673Kostya).

Но если вы хотите реализовать схему, то удостоверьтесь в том, чтобы контроллер давления масла был полностью исправным, в противном случае сигнал будет неправильным. Соответственно, функциональность оптической системы в целом будет нарушена.

Вариант 3

Еще один вариант, как подсоединить ходовые огни, может быть реализован с помощью подрулевого переключателя ближнего освещения. Такой способ подразумевает управление фарами после того, как будет запущен двигатель — соответственно, когда мотор остановится, ходовые огни автоматически отключаться. Чтобы реализовать эту схему, заранее нужно подготовить два диодных источника освещения, не сильно мощных, после чего подключить их последовательно.

К источникам освещения припаиваются провода, их длина в общей сложности должна составлять не более 40 см. Выполнив эти действия, нужно будет подключить сами лампы, при этом соблюдая полярность, в противном случае работать они не будут. После этого осуществляется демонтаж и разборка приборной панели, контакт следует подключить к выходу Х1.

Далее, производится снятие кнопки либо переключателя, с помощью которых будет осуществляться управление ходовыми огнями. Второй конец кабеля следует подключить к разъему. После того, как оптика будет подключена, кнопка или переключатель ставятся на место, проверяется работоспособность ДХО.

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки

Хотя и это крайне значимый момент.

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.

Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.

Четырёхконтактное реле в схеме подключения дневных ходовых огней

Следующий рассматриваемый нами способ – более продвинутый. При его использовании вы получите отключение ходовых огней будет происходить сразу после выключения двигателя, а включаться они будут одновременно.

Несмотря на то, что звучит такая схема сложно, разобраться при желании может каждый. Сама схема основана на том, чтобы задействовать переключение четырёхконтактного реле и геркона. Итак, чтобы использовать подключение ДХО через реле, нужно:

  1. Плюс LED DRL на плюсы обоих светодиодных модулей.
  2. Выход на корпус к плюсам габариток.
  3. Второй выход на любой выход геркона.
  4. Второй выход геркона к плюсу зажигания.

После того, как было произведено соединение всех проводов, нужно провести ряд небольших настроек. Обязательно делать это при включенном двигателе автомобиля. После того, как автомобиль будет заведён, нужно подвигать геркон рядом с генератором и определить его оптимальное положение – такое, чтобы он вовремя срабатывал, а дневные ходовые огни стабильно излучали свет. После того, как нужное положение было найдено, нужно повесить геркон в термотрубку, а саму термотрубку зафиксировать в найденном до этого положение.

Что должно происходить в момент запуска двигателя? Сначала должен включиться генератор, а после этого ток пойдет по присоединённым клеммам реле и геркона на светодиоды. Лампы габаритов в этот момент выключены, потому что подаваемый ток очень мал.

Если геркона нет – всё равно есть выход. Используйте вместо него датчик масла. Просто используйте вместо геркона датчик давления и его клеммы – ничего сложного.

Итак, где подвох и почему это не универсальная схема? Всё просто – она в любой реализации (с герконом или датчиком давления масла) не реализует возможность подключения светодиодов к самим ДХО.

Процесс установки

После покупки обычных или гибких ДХО с функцией поворотника перед вами стоит вопрос: как подключить новые приборы на ВАЗ? Для этого требуется:

взять пятиконтактное реле от отечественного производителя;

Пятиконтактное реле отечественного производителя

  • к контакту №30 возьмите положительный заряд от зажигания (как вариант — провод от кнопки, отвечающей за обогрев заднего стекла);
  • соединение №86 подключите к ближнему освещению, используя кнопку активации габаритов и ближних ламп;
  • №85 — киньте на массу;
  • №88 — подсоедините к ДХО;
  • №87 не требуется в процессе работы и ни с чем не соединяется.

Схема подключения дневных ходовых огней на Ваз 2107

Реле — положите в салоне. Под автомобильным капотом протяните лишь проводку, которая идет непосредственно к осветительным приборам. Такая схема подключения дневного ходового огня на ВАЗ 2107 автоматически включает светодиоды во время вставки ключа зажигания и выключает их, когда двигатель глушится. Кроме того, когда у автомобиля горит ближнее освещение, если двигатель заведен, осветительные приспособления погаснут, и снова включатся при выключении дневного света.

Простая схема подключения ДХО на светодиодах. Проверено.

Я себе делал по этой схемке:

Многим будет непонятно зачем я сделал еще зависимость от стартера, когда можно было-бы обойтись 1-м реле с гены, но до этого так у меня уже стояло, и когда поворачиваешь ключ на положение зажигание, то ДХО загорались на долю секунды, даже если ток есть тока на цепи управления, т.е. он перескакивает с цепи управления на силовую и попадает на ДХО, как это объяснить? Дуга чтоли?

Да, и я недавно стал электриком, ну и конечно пока «зеленый» и руки чешутся, охота поэкспериментировать, вот так и сделал, зато теперь ничего не моргает, а включается с небольшой задержкой после заводки. ДХО гаснут при габаритах, а другие фары нет.

Привет всем. Для всех не секрет что с 20 ноября нужно будет ездить с включенным ближним светом фар(пункт 19.5 ПДД) или можно использовать противотуманные фары (пункт 19.4 ПДД). Здесь же я предлагаю схему подключения дневных ходовых огней(ДХО). Их установка реглпментируется ГОСТ Р 41.48-2004(привожу выписку из него) *********************************************** 6.19. Дневной ходовой огонь 6.19.1. Установка Факультативна на автомобилях. Запрещена на прицепах. 6.19.2. Число Два. 6.19.3. Схема монтажа Специальных предписаний нет. 6.19.4. Размещение 6.19.4.1. По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства. Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм. 6.19.4.2. По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта. 6.19.4.3. По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами (заднего вида и/или другими отражающими поверхностями транспортного средства. 6.19.5. Геометрическая видимость Горизонтальный угол бета = 20° наружу и внутрь. Вертикальный угол альфа = 10° вверх и вниз от горизонтали. 6.19.6. Направление Вперед. 6.19.7. Функциональная электрическая схема В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента. Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения. ******************************************************************** С учетом требований включения и отключения ДХО в автоматическом режиме предлагаю схему(рисовал и разрабатывал сам)

High radiant power quartz package CE ROHS Certificate 5W 10W 6868 high power 365nm 385nm 395nm uv led for uv curing lamp


US $2.50-$5.20

/ Piece

20 Pieces (Min. Order)

4YRS

Shenzhen Yingfeng Opto-Electronic Co., Ltd.

(27)

94.3%

Contact Supplier

Последовательное включение ходовых огней от генератора

Схема подключения ДХО от генератора имеет три переходника. Сопротивление на них составляет 40 Ом. Расширитель для этих целей подбирается с открытым выпрямителем. В первую очередь устанавливается расширитель. Непосредственно первые контакты замыкаются на пластине. Синий провод от переходника подводится к расширителю. Дополнительно остается подключить преобразователь. ДХО устанавливаются только через выпрямитель. Замыкающие контакты подводятся к пластине. Если рассматривать обычные лампы, то переходник можно использовать с линейным выходом. Для подключения контактов потребуется отвертка.

Законно ли устанавливать ДХО в поворотники

Вообще, по поводу вмешательства в конструкцию автомобиля у инспектора могут возникнуть претензии. Если ДХО предусмотрено производителем, как на многих современных автомобилях, то вопросов нет. Но самостоятельная установка как раз и есть такое вмешательство, и за несоблюдение правил можно получить штраф.

Есть ГОСТ, который регламентирует расположение дневной подсветки. Например, расстояние между правой и левой должно быть не меньше 60 см, а высота от земли их должна быть не менее 25 см и не более 150 см. Также надо использовать исключительно белый свет и соблюдать углы наклона и поворота. Свет должен автоматически включаться при запуске двигателя и выключаться вместе с ним.

После установки нужно получить разрешение на эксплуатацию, даже если всё было сделано строго по ГОСТ-у. Иначе могут возникнуть проблемы при первом же техосмотре. Особенно это относится к гибким ходовым огням с функцией бегущего поворотника, так как их обычно устанавливают на своё усмотрение, как тюнинг, не предусмотренный конструкцией. Они могут не соответствовать требованиям.

Поэтому всегда надёжнее обратиться к специалистам, которые подберут и установят подходящие к автомобилю ходовые огни, а затем оформить их официально.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

  • ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
  • схема не будет работать, если в габаритах тоже установлены светодиоды;
  • схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
  • с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.
