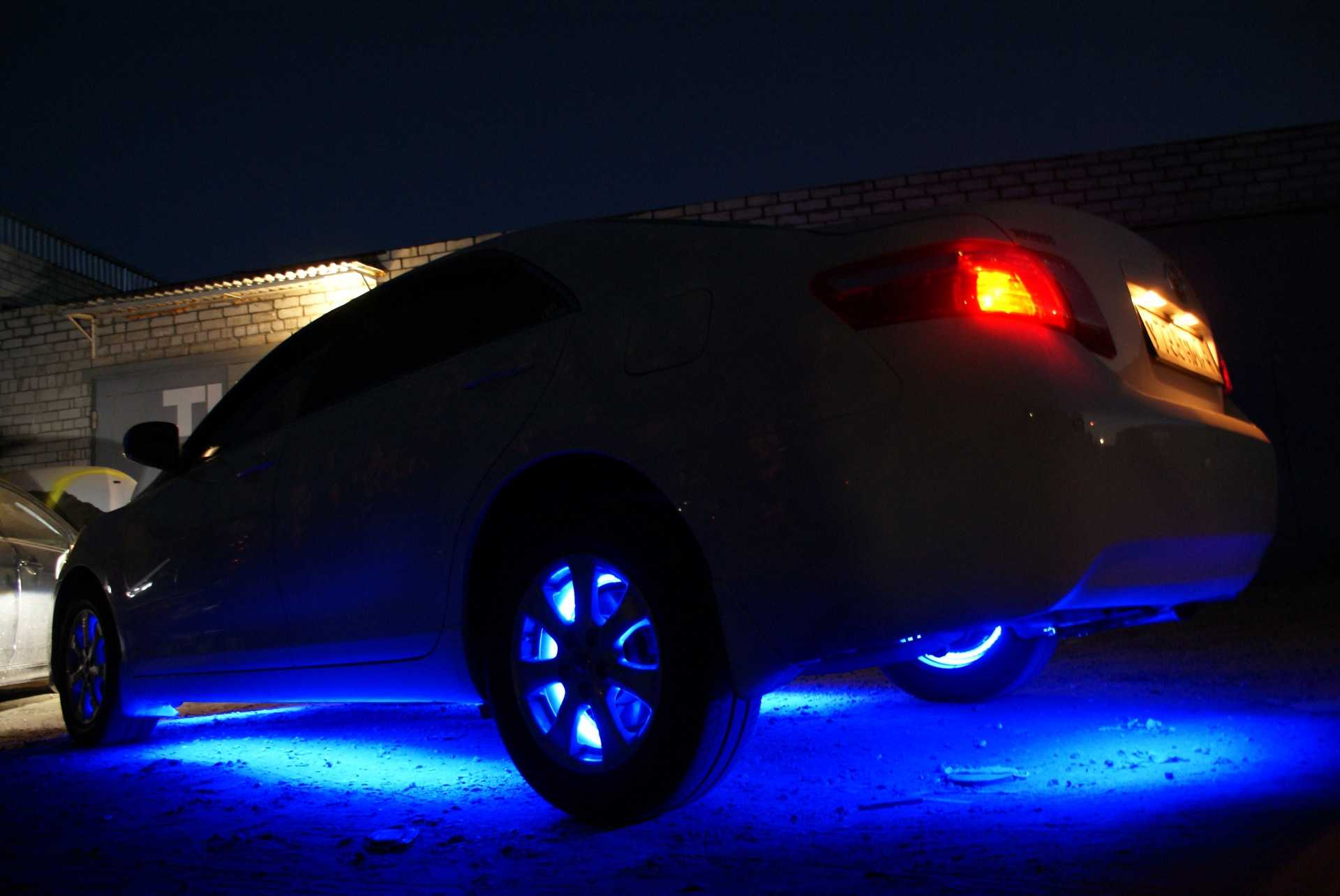

Выбор оптимальной подсветки днища
Автовладельцы, которые сомневаются по поводу того, можно ли ставить подсветку днища автомобиля, могут своими руками без зазрения совести провести процедуру подобного вида тюнинга. Из представленного на рынке ассортимента можно приобрести мигающее, разноцветное, периодически меняющее оттенок и точечно-мигающее светотехническое освещение.

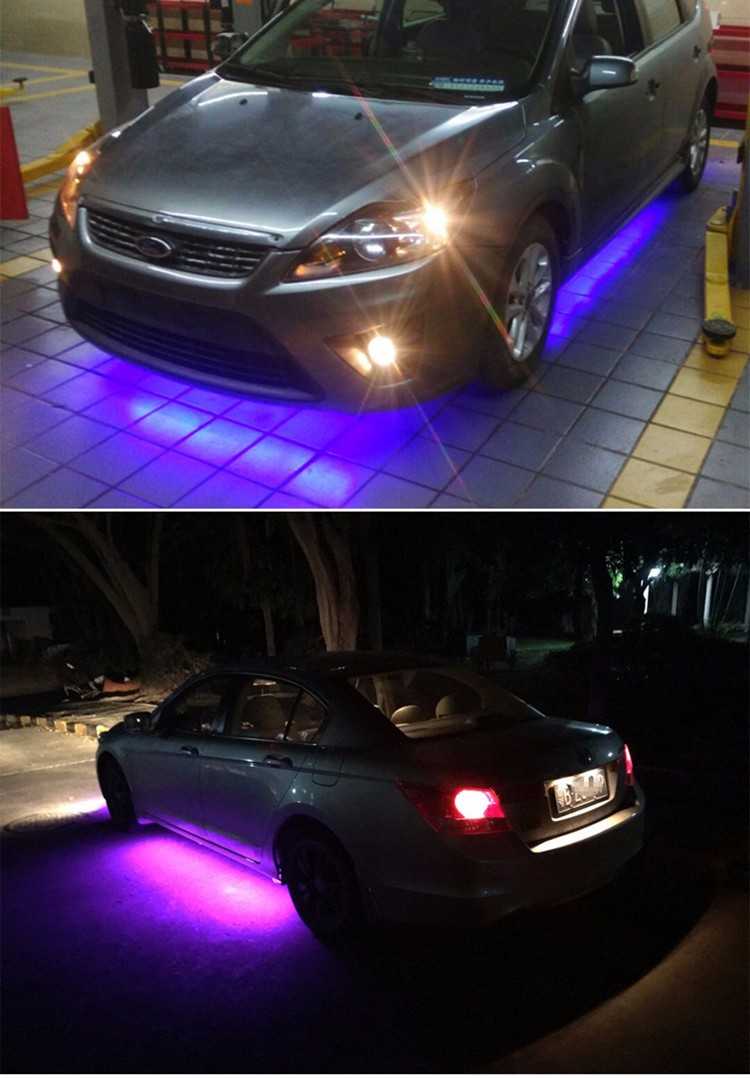

Подсветка днища может быть светодиодной или неоновой. Светодиодная подсветка днища потребует от владельца авто приобретения специальной ударопрочной трубки и непосредственно светодиодной ленты. На рынке можно найти ленту, которая при обрезании под параметры машины функционирует без ущерба для работоспособности всего осветительного приспособления. Такой тип освещения прост в установке и надёжен в эксплуатации.
Неоновая подсветка днища представляет собой такой тип освещения, который нуждается в покупке газоразрядных лампы и специальных противоударных корпусов. Неоновое освещение позволяет сфокусировать свет в одной точке.
Неоновая подсветка на авто, её виды, преимущества и недостатки
Современный вид тюнинга, называемый неоновой подсветкой, получил своё название от первоначально применяемых для этой цели люминесцентных ламп холодного свечения на неоне. Она представляет собой дополнительно устанавливаемую систему, состоящую из элементов освещения со вспомогательными устройствами, которые отвечают за её корректное функционирование. Сегодня источником света для подобного оформления автомобиля может быть не только неон. Существуют следующие виды светового оформления экстерьера и интерьера машины:
неоновые лампы, представляющие собой обычные светильники дневного света, рабочим газом в которых является инертный неон;
Обычно неон используется для того, чтобы подсветить нижнюю часть автомашины
- газонаполненные гибкие трубки, заполненные неоном, поверхность которых покрыта люминофором;
- светодиоды в виде отдельных пластин или светодиодные ленты в силиконовой изоляции.
По способу установки световой тюнинг бывает точечным, при котором акцент ставится на выделение отдельных элементов автомобиля, или сплошным, выполняемым по всему контуру. Эстетическому апгрейду могут подвергаться следующие элементы авто:
- днище, когда осветительные устройства размещаются под машиной;
- салон, наиболее часто освещают пол или приборную доску;
- багажное отделение;
- отдельные элементы автомобиля, например, колёсные диски или радиаторная решётка.
Преимуществами цветного подсвечивания на неоновых лампах или трубках являются:
- ровный рассеянный свет;
- более яркое свечение, которое при правильном выборе цвета не только может нести эстетическую нагрузку, но и улучшит освещённость дороги;
Неоновые составляющие имеют свои преимущества и недостатки
- отсутствие нагрева ламп или трубок;
- продолжительный срок эксплуатации до 15 лет;
- более низкая, по сравнению с диодной подсветкой, стоимость.
К недостаткам такого типа светотюнинга можно отнести:
- восприимчивость к механическому воздействию при использовании люминесцентных ламп;
- необходимость дополнительной установки отражателей из зеркал или фольги, для придания направленности световому потоку;
- невозможность изменить цвет (для этого потребуется установка новых трубок или ламп с другим составом люминофора).
Удовлетворит ли результат, если самостоятельно установить неоновую подсветку в салон автомобиля
На eBay, Aliexpress и других сайтах, и тем более в автомобильных магазинах, а также прямо в автосервисах можно приобрести неоновую подсветку для салона автомобиля. Менее распространенное название этих светящихся шнурков, которое используют профессионалы тюнинга, – амбиентное освещение . Его используют для придания особого шарма многие топовые автопроизводители, разделяя приглушенным светом части дверных карт, подсвечивая ручки, бардачки и пространство в ногах.
Игра света-тени выглядит не просто эффектно – ошеломляюще, особенно в тот момент, когда вы впервые видите нечто подобное в автомобиле. Но тут же возникает вопрос: а можно ли сделать такое же освещение на своем уже не новом и не таком уж и дорогом, но столь любимом автомобиле? Как это будет выглядеть, и сложно ли это будет сделать?
Давайте коротко в примерах посмотрим на результат, ответив на первый вопрос. Итак, есть ли смысл устанавливать неоновую подсветку с точки зрения визуального качества?
Кстати, системы рассеивания легкого света в ноги можно теперь найти практически на любую модель, а так как где попало ее установить не получается, всегда можно приложить смекалку или обратиться к профессионалам — они точно помогут.
фото: flickr.com
Однозначно можно ответить, что игра стоит свеч. В пример приведем результат проделанной работы зарубежных кастомайзеров DMP Car Design, которые установили амбиентное освещение салона на неновый, но все еще крутой Mercedes Benz E-Class в кузове W212. То, как выглядит подсветка после ее установки, явно говорит о том, что она почти не отличается от аналогичного оборудования, обычно предлагаемого производителями автомобилей с завода!
Демонстрационное видео результата работы прилагается в Instagram:
Перечень необходимого оборудования
Прежде чем задумываться над тем, как сделать подсветку днища автомобиля, владелец транспортного средства должен учесть несколько немаловажных критериев. Сначала необходимо решить вопросы, касающиеся комфорта и качества подобной манипуляции, вместе с тем нужно подготовить авто и подумать над результатом модернизации.
Чтобы подсветка днища автомобиля выглядела эстетично, необходимо равномерно распределить источник освещения. Не во всех моделях машин есть возможность закрепить осветительные ленты или лампы без использования дополнительного оборудования. Вероятнее всего, автовладельцу нужно будет купить приспособление в виде прикреплённого ко дну кабеля, такое нехитрое устройство поспособствует надёжному закреплению всей системы освещения.
Создаваемая подсветка днища авто нуждается в выборе правильного оборудования, для машин с низкой посадкой следует приобретать менее мощное устройство, для автомобилей с высокой посадкой — наоборот, более яркое, которое сможет подчеркнуть красоту транспортного средства.
Основания для наказания за подсветку днища автомобиля
Несмотря на то, что подсветка днища автомобиля может быть расценена сотрудником дорожной полиции, как спецсигнал, такая квалификация практически не используется.
Наиболее распространены следующие:
- внесение неправомерных изменений в параметры автомобиля (ч. 1 ст. 12.5.);
- нарушение требований законодательства при установке световых приспособлений ненадлежащего цвета или режима работы (ч. 3 этой же статьи).
Внесение недопустимых изменений в конструкцию автомобиля
Все рассмотренное выше – это лишь возможные варианты развития ситуации на практике, но никак не законодательные обоснования.
Если же произвести детальный анализ нормативных положений, то по данному основанию не должны штрафовать тех, кто установил на своей машине освещение под днищем.
Приведем обоснования, подтверждающие этот факт, из нормативных положений КоАП.
За незаконные изменения в конструкцию машины наказание следует по ч. 1 ст. 12.5. В статье указано, что список неправомерных изменений определен в Перечне неисправностей и условий (Приложение к ПДД).
Здесь же сказано, что указанное наказание (предупреждение или штраф) применяется в случаях, если нарушение не подпадает под одну из других частей настоящей статьи (ч. 2 – ч. 7).
Теперь смотрим ч. 3. Здесь сказано, что за управление машиной с установленными на передней части фарами, излучающими красный свет, а также за управление ТС со световыми агрегатами в любой части авто, режим работы и цвет огней которых не соответствует Перечню, следует более суровое наказание – лишение до 1 года.
Другими словами, все нарушения, которые регламентируются ч. 3 ст. 12.5., относятся именно к нарушениям правил установки и/или использования световых приспособлений.
Ч. 3.1. Перечня гласит, что не допускается использование ТС, если количество, тип, цвет, расположение и режим работы световых агрегатов отличны от тех, которые были предусмотрены заводом-изготовителем.
Ключевое слово здесь – расположение. Поскольку в большинстве машин конструктивно не предусмотрена подсветка днища, делаем вывод, что это нарушение правил расположения световых приспособлений.
Представляется, что именно по ч. 3 ст. 12.5., следуя вышеуказанным выводам, и должны штрафоваться граждане, установившие лампочки на днище. Однако на практике все может выглядеть по-другому.
Нарушение установленных требований при размещении на автомобиле осветительных приборов
Если следовать буквальному пониманию закона, то наказание по ч. 3 ст. 12.5. должно последовать вне зависимости от того, “выходит” ли подсветка днища за его пределы.
Так, подсветка может быть синей или красной, а спереди такой цвет использовать запрещено. То же самое, если подсветка выходит за границы задней части авто – согласно 3.6. Перечня, фонари заднего движения должны быть только белые, иные световые агрегаты (поворотники, габариты) – только красные, желтые или оранжевые.
Не совсем понятно, как будут классифицировать нарушение, связанное с подсветкой, выходящей за границы задней части. К чему ее отнесут – к фонарям заднего хода, или к иным световым приборам (и какой цвет считать, как несоответствующий?).
На наш взгляд, классифицировать по ч. 3.6. Перечня (и применять наказание по ч. 3 ст. 12.5. именно за несоответствие цвета) не представляется возможным.
Итак, сделаем небольшие выводы. Но как будет выглядеть ситуация на практике, предсказать сложно:
- состава правонарушения по ч. 1 ст. 12.5. нет, так как в этой части сделана отсылка на ч. 3., регламентирующую ответственность именно за нарушения, связанные со световыми приспособлениями;
- более уместна классификация по ч. 3 ст. 12.5., и именно за то законодательное нарушение, которое определено в ч. 3.1. Перечня, а не ч. 3.6.;
- именно нарушение расположения световых агрегатов, поскольку подсветка изначально не идет с завода, и является основным составом правонарушения.
Перечень необходимого оборудования
Прежде чем задумываться над тем, как сделать подсветку днища автомобиля, владелец транспортного средства должен учесть несколько немаловажных критериев. Сначала необходимо решить вопросы, касающиеся комфорта и качества подобной манипуляции, вместе с тем нужно подготовить авто и подумать над результатом модернизации.
Чтобы подсветка днища автомобиля выглядела эстетично, необходимо равномерно распределить источник освещения. Не во всех моделях машин есть возможность закрепить осветительные ленты или лампы без использования дополнительного оборудования. Вероятнее всего, автовладельцу нужно будет купить приспособление в виде прикреплённого ко дну кабеля, такое нехитрое устройство поспособствует надёжному закреплению всей системы освещения.
Создаваемая подсветка днища авто нуждается в выборе правильного оборудования, для машин с низкой посадкой следует приобретать менее мощное устройство, для автомобилей с высокой посадкой — наоборот, более яркое, которое сможет подчеркнуть красоту транспортного средства.
Разновидности
Среди используемых сегодня типов подсветки можно выделить неоновую и светодиодную, как встречающиеся наиболее часто. Если неоновая подсветка выполнена, как правило, с помощью газоразрядной лампы, которую размещают в специальной защитной трубке и крепят к днищу, то светодиодная разновидность – это гибкая диодная лента, тоже расположенная в предохранительной трубке. Светодиодный вид подсветки – сравнительно новый, более удобный и практичный, соответственно, и более дорогостоящий.
Если сравнивать основные технические характеристики двух типов осветителей, то следует сказать, что для нормальной работы неоновой разновидности устройства потребуется рассеиватель, отвечающий за направление света, светодиоды же сами направляют свет и имеют более высокую яркость. И те, и другие осветительные приборы размещены в корпусах повышенной прочности, способных выдержать достаточно жёсткое столкновение. В комплекте с подсветкой днища идут, как правило, две боковые лампы, две лампы для подсветки спереди и сзади, а также все необходимые крепления.
Для управления элементами подсветки из салона автомобиля используется специальный блок, оснащенный программами, с помощью которых можно регулировать яркость, менять цвета, сделать подсветку мигающей и т. д.

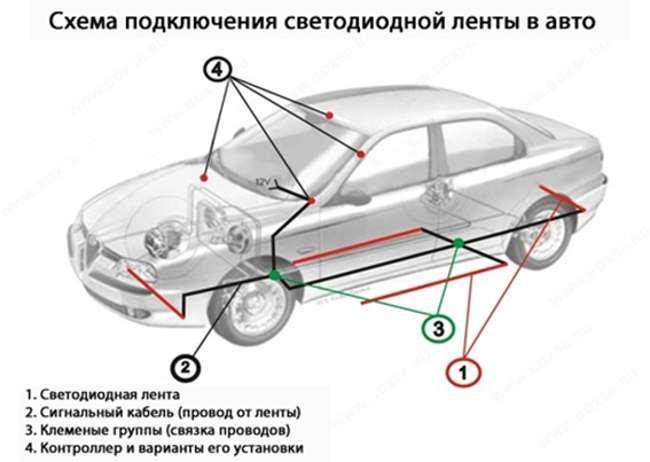

Как установить и подключить светодиодную ленту в машине своими руками
Монтаж и подсоединение светодиодной полосы на автомобиль займет некоторое время, но эту работу, возможно, совершить своими руками без привлечения дополнительной силы.
Вариант установки без вмешательства в электросеть
Гибкая светодиодная лента может подключаться, минуя электросеть. Для примера проводится установка RGB ленты. Она влагостойкая на четыре контакта.
Для работы нужны следующие материалы: коннектор (4 шт) или паяльник, контроллер 12 В, кабель многожильный с такими цветами как у контролера, акрипласт кремнийорганический.
Установка проводится под панель приборов в салоне. Порядок действий:
- отрезать полосу нужной длины согласно особым отметкам;
- спаять контакты или скрепить коннекторами;
- если проводилась паяние, на ее местах произвести обработку силиконовым клеем;
- клеевой стороной полоса накладывается на нужное место;
- проводки скрываются под обшивкой;
- края подсоединяются к контроллеру;
- используя зарядку с телефонного аппарата, один кабель припаивается к предохранителю, 2-ой – к ушку с правой стороны, уже после блок-корпус закрывается и вводится в управляющее устройство;
- зарядный прибор вставляется в прикуриватель.
Такое подключение работает при заведенном двигателе или вставленном ключе зажигания.
Включение через линейный стабилизатор
Перепады в яркости подсветки можно избежать при условии подключения линейного стабилизатора. А именно интегральная микросхема играет важную роль.
Но, чтобы система работала стабильно, надо следить за напряжением. Оно не должно опускаться ниже 14 Вт. Такой запас напряжения обеспечит полноценную работу LM7812, на базе которого основа стабилизатор.
Альтернативой может служить стабилизатор LM317. Он регулируемый и имеет высокие условия. В нем имеется резистор, которым настраивается напряжение выходом в 11В. Это создает оптимальные условия для работы аккумулятора в 12,3 В.
Рекомендуем посмотреть видео по теме:
Подключение через импульсный стабилизатор
Подключение питания через импульсный стабилизатор проводится тоже через предохранители. Такой стабилизатор представляет собой мини-коробочку с микросхемой LM2596.
Подключение к такому стабилизатору не требует настройки, только проводится работа по припаиванию проводов на вход и выход.
Импульсные стабилизаторы выдерживают полосы мощностью в 20 Вт. В случае покупки полос с системой переключения, то стабилизатор подключается перед ней.
Если блоком управления подавать 10 В, то возрастет период работы светодиодов. Напряжение регулируется отверткой.
Способ подключения к аккумулятору
К аккумулятору подсоединение проводится через стабилизатор или напрямую. Продолжительность эксплуатации находится в зависимости от мощности лампочек и аккумулятора. При прямом подключении минус соединяется с минусом, плюс с плюсом.
Простота установки и низкая цена делают неон популярным
На видео показано, как установить светодиодную подсветку на днище автомобиля самостоятельно:
Неон — это пионер, первый вариант, который применяли и продолжают использовать в светотюнинге авто. Простота установки, относительно невысокая цена комплекта и другие преимущества сделали неоновые лампы популярными.
Сегодня буквально в каждом ларьке можно приобрести такой вид подсветки. Стоят неоновые модификации гораздо дешевле светодиодных и устанавливать их значительно проще. Даже в последнее время продаются неоновые составляющие со спецэффектами, которые просто завораживают взгляды окружающих. Что касается комплекта, который идёт на подсветку днища кузова, то состоит он из пары неоновых ламп и деталей крепежа.
Неон принципиально отличается от других типов подсвечивающих устройств в первую очередь тем, что в нём имеется газоразрядная лампа. Качество же этой составляющей определяется интенсивностью свечения. Работа неоновой лампы основывается на воздействии электрического поля, оказывающего влияние на разряженный неон. Этот разряженный неон, находящийся внутри трубки, подвергаясь воздействию электризованного поля, превращается в смесь ионов, электронов и атомов. А светятся неоновые лампы из-за того, что электроны, двигающиеся внутри трубки, наталкиваются на атомы, которые, в свою очередь, начинают светиться.
Основные направления светодиодного тюнинга
Тюнинговать с помощью светодиодных элементов можно практически все детали автомобиля, кроме, естественно, моторного отсека. Существует несколько основных направлений в модернизации транспортного средства с помощью подсветки.
Светодиодный тюнинг оптики транспортного средства
Самый популярный способ тюнинга среди владельцев транспортных средств — это усовершенствование фар авто с помощью светодиодов. Модернизировать можно не только главные фары, а и противотуманки, габариты и стопы. Для этого чаще всего используются светодиодные ленты. Нехитрыми манипуляциями, с помощью диодных лент и паяльника, а также дополнительных электропроводов, можно подключить подсветку к фарам и постоянному плюсу автомобиля. Дополнение оптики транспортного средства чаще всего проводится владельцами без помощи профессионалов. Светодиодная подсветка имеет ряд преимуществ не только в сравнении с обычными лампочками, а и по сравнению с современными неоновыми. Светодиоды отличаются экономным энергопотреблением, длительным сроком эксплуатации и отсутствием бликов. А также с помощью монтажа светодиодов в оптику можно придать уникального и неповторимого вида своему автомобилю. Широко известный среди автолюбителей элемент тюнинга «ангельские глазки» — монтаж цветных колец из диодной ленты вокруг штатных осветительных приборов транспортного средства, который придаёт эстетичного вида авто. А также оригинальным дизайнерским решением может быть создание решётки или логотипа марки и модели авто на бампере транспортного средства.
Подсветка салона как вариант тюнинга
Не менее популярным направлением светодиодного тюнинга является монтаж элементов иллюминации в салоне автомобиля. Салон имеет больше альтернативных решений для проявления фантазии, а также в салоне можно экспериментировать с цветовой гаммой светодиодов. Если для оптики в машине желательно использовать только белые и желтоватые оттенки, во избежание проблем с работниками дорожной инспекции, то в салоне возможны разные сочетания цветов диодного освещения.
Общераспространённым методом модернизации является подсветка порогов и автомобильных ручек при открывании двери. Это не только оригинальный и стильный вид тюнинга, а и практическое решение неудобств в тёмное время суток для водителя и пассажиров. Более сложным считается монтаж подсветки на нижней части двери, которая при её открытии будет отражать на асфальте логотип марки или модели транспортного средства. Для создания подсветки с логотипом используются специальные готовые светодиодные элементы или способом выжигания, или выпиливания на оргстекле создаётся собственный логотип для авто своими руками.
А также практичным вариантом тюнинга является монтаж подсветки ног водителя в автомобиле, ниш и бардачков, панели приборов. Оригинально смотрится светотехника с рассеивающим эффектом на пепельнице и прикуривателе. Багажник также можно тюнинговать осветительными элементами, что поможет вам с лёгкостью найти там нужную вещь в ночное время. Салон — это огромнейшая площадка для воплощения своих идей при тюнинге транспортного средства с помощью осветительных приборов.

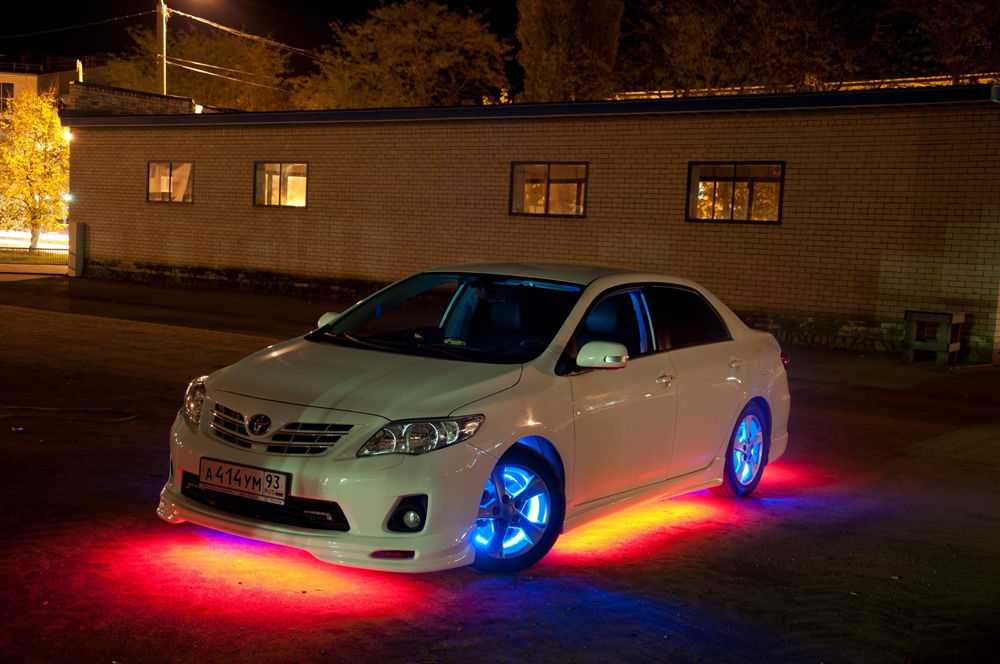

Тюнинг колёс и днища транспортного средства светодиодами
Монтаж осветительных элементов на колёса и днище транспортного средства — это своеобразный способ выделить его из общей серой массы. Действительно, правильный и оригинальный тюнинг днища машины с низким клиренсом создаёт неповторимый эффект летящего над дорогой автомобиля. Модернизация дисков колёс осветительными элементами также придаёт транспортному средству уникальный вид. Усовершенствовать диски можно как с помощью светодиодов в герметичных капсулах, так и LED чипами
Светодиодную ленту также можно применить для видоизменения колёс, однако, при этом надо обратить внимание на уровень её защиты, она должна быть не менее IP67, чтобы могла гарантировать длительный срок эксплуатации в силу агрессивных условий использования. В основном осветительные элементы устанавливаются на кожух диска или на специально изготовленные подставки пластиковыми затяжками
Иногда, если диски имеют небольшое количество маленьких отверстий, ставят единичные светодиоды в отверстия — это также оригинально смотрится при движении автомобиля.
Установка подсветки днища автомобиля
Итак, начнем:
Необходимо убедиться в работоспособности будущей подсветки до ее монтажа на днище автомобиля. Лучше сделать это в гараже рядом с машиной.
Подсветку можно подключить последовательно или параллельно. Первый вариант подходит для освещения всего днища. К источнику питания подводят два провода. Во втором случае все части подсветки соединяют в параллель и к ИП подводится дополнительный провод
Важно, чтобы при одностороннем питании длина ленты не превышала 5 метров.
Разрезать ленту (по линии среза) на нужное количество частей. Длина составляющих должна исходить из заранее сделанных расчетов + 20 см
Здесь же нужно подготовить провода для соединения отрезков. В местах сочленения ленту лудят и, соблюдая полярность, соединяют.
Подключить готовый макет к источнику питания и изолировать места спайки с помощью термоусадочных трубок. Пользоваться готовыми коннекторами не рекомендуется. Это снижает надежность системы ввиду постоянных вибраций при эксплуатации авто.
Для крепления ленты к профилю будут использоваться нейлоновые стяжки. Липкая лента, скорее всего, отпадет. В местах соединения последних в профиле нужно сделать отверстия. Расстояние между стяжками 10 см.
Нарезать крепежный профиль с запасом в 3–5 см. Дополнительная длина нужна для надежного крепления в местах спайки. Чтобы, так сказать, не болталось. Нельзя допускать провисания или натяжки ленты. Это может привести к разрыву последней.
Продумать заранее место для крепления блока управления и RGB-котроллера в салоне авто. Здесь следуя здравому смыслу необходимо подключить подсветку к питанию.
Важный элемент подсветки – предохранитель. Его необходимо предусмотреть в удобном для обслуживания месте в разрыв положительного провода.
Так как в процессе работы автомобиля RGB-лента может испытывать перегрузки, не будет лишним дополнительно «обзавестись» схемой стабилизации. Это требует дополнительного описания и навыков работы с электроникой. Иными словами работать будет и без этого, но так у подсветки меньше шансов перегореть.
Завершать любые монтажные или ремонтные работы необходимо тестированием готовой системы.
