Как поменять фары на ладе-ларгус

Инструкция по замене ламп на Калине 2

Ближний свет

Аккуратно снимаем резиновый пыльник с ближнего света (он больше по размеру)

Отсоединяем колодку от лампы

Далее нажимаем на пружинный фиксатор и выводим его из зажимов в сторону и отводим

Снимаем перегоревшую и устанавливаем новую лампу. С завода устанавливается лампа H7 Osram, если хотите поставить лампы поярче, можно выбрать Philips H7 +30.

Производим сборку в обратной последовательности.

Дальний свет

Снимаем резиновый пыльник с дальнего света

Отсоединяем колодку от лампы (На лампу одет только + провод)

Нажимаем на пружинный фиксатор лампы и отводим его в сторону

Вытаскиваем старую лампу и устанавливаем новую. При установке будьте внимательны, она устанавливается только в одном положении.

Так же производим сборку в обратной последовательности.

Замена ламп ДХО

Берем патрон и поворачиваем его против часовой стрелки.

Далее вытаскиваем патрон из гнезда, вытаскиваем старую лампу и устанавливаем новую. С завода установлены лампы Toshiba, купить в розничных магазинах их невозможно, поэтому выбираем аналог.

Лампа указателя поворота

Слегка нажав поворачиваем патрон против часовой стрелки и вынимаем его из гнезда

Нажимаем на лампу и поворачиваем против часовой стрелки, вытаскиваем ее из патрона

Берем новую лампу PY21W и устанавливаем в патрон

На этом замена ламп закончена.

При замене лампа ближнего и дальнего света, трогать сами лампы за колбы запрещено! Это приведет к быстрому выходу лампы из строя. Остальные лампы накаливая, и им это не грозит.

Как быстро заменить ПТФ?

Если рассматриваемые нами световые приборы повредились, то замена противотуманных фар не займет много времени. Далее приведем инструкцию действий на примере левой ПТФ, поскольку все манипуляции с заменой правой фары будут абсолютно идентичными.

В качестве инструмента к работе привлекаем крестообразную отвертку.

Действуем из-под машины LADA Largus оперативно без демонтажных операций с передним бампером.

  1. Сначала производим снятие переднего подкрылка (левого).
  2. Отжимаем фиксатор, которым удерживается колодка кабельного жгута.
  3. Саму колодку снимаем с цокольного вывода фары.
  4. Далее выкручиваем три винта, посредством которых ПТФ удерживается в посадочном месте бампера.
  5. Вынимаем фару наружу и откладываем в сторону.
  6. В образовавшуюся нишу устанавливаем новое светотехническое устройство.
  7. Подключаем ПТФ к сети и проверяем функционал.
  8. Возвращаем подкрылок на штатное место.
  9. При потребности регулируем световой пучок.

Как устранить неисправности

Что делать, если даже после замены лампа ближнего света не горит? Причина может быть в перегоревших предохранителях. Их замену провести еще проще, чем поменять лампочки.

Предохранители находятся в салоне, слева от рулевой колонки. Именно за свет отвечают такие предохранители, как F9 (левая фара) и F10 (правая).

Причины поломки не всегда бывают визуальными, поэтому лучше заменить нужный предохранитель. Одна из причин – это некачественные контакты клемм предохранителей. Их можно просто зачистить.

В Ладе Ларгус отсутствует реле ближнего света, поэтому причина бывает и в контактах у фар. Они могли окислиться или отгореть. Не исключен также плохой контакт провода массы машины. Эта причина тоже решается зачисткой.

Если после проведения осмотра все же есть проблемы с ближним светом, то обратитесь к специалистам.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Фары автомобиля предназначены для того, чтобы обеспечивать полноценный обзор дороги в ночное время. Исправное состояние всех источников освещения на авто – это необходимое условие безопасности во время езды. Правила дорожного движения ставят очень серьёзные требования к исправности фар. Водитель, который их не выполняет, подвергается денежному штрафу.

Фары на Лада Ларгус могут иметь следующие виды неполадок:

  • перегоревшие лампы;
  • разбившиеся лампы;
  • трещины на поверхности оптики;
  • помутнение фонарей;
  • неправильное формирование светового пучка и т.п.

Причины появления указанных неполадок могут быть различными. Помутнение оптики вызывается матирующим действием частиц пыли во встречном воздухопотоке, трещины и разбитые лампы – это обычно следствие столкновения с препятствием во время езды. Царапины на поверхности оптики могут быть результатом езды по дорогам, на обочинах которых растут кустарники и деревья с раскидистыми ветвями.

Езда с фарами, у которых вы обнаружили любой из перечисленных выше факторов, недопустима. Вы можете для выполнения ремонта обратиться на станцию техобслуживания, где квалифицированные мастера окажут вам требуемую помощь. Но услуги автомобильного сервиса стоят денег – не все владельцы автотранспорта готовы идти на финансовые расходы.


Перегоревшая лампочка Н4

Если вы хотите избежать денежных трат, попробуйте справиться самостоятельно. На автомобилях Лада Ларгус замена ламп и фонарей не вызывает особых трудностей. А в качестве руководства используйте информацию, которую почерпнёте из этой статьи.

Тестирование датчика мультиметром

Как выбрать осветительный элемент

Ассортимент ламп для установки в автомобильные фары очень обширен. Однако, имеется два фактора, существенно ограничивающих возможности выбора:

  • конструкция блок-фары, не позволяющая применять
    любые понравившиеся варианты;
  • требования правил, прямо запрещающие установку
    любых элементов, отличающихся от тех, которые были изначально использованы
    производителем.

В автомобиле Лада Ларгус функции ближнего и дальнего света выполняет одна двухнитевая галогеновая лампа. Это удобно, так как позволяет сэкономить пространство под капотом и уменьшить габариты блок-фары. Одна вольфрамовая нить выдает пучок света большей яркости, направленный преимущественно по горизонтали (дальний свет), а вторая создает луч с углом раскрытия 30°, из которых 10° направлены выше горизонтали, а остальные 20° — ниже нее.

Возможность уменьшить размер блок-фар оборачивается
необходимостью менять лампочку при выходе из строя любой нити, даже если втора
работает вполне устойчиво. Кроме этого, всегда приходится менять обе лампы,
левую и правую, поскольку для качественной подсветки нужен комплект из двух
подобранных по характеристикам светильников.

Цоколь ламп Лада Ларгус

Дальний и ближний свет реализован с помощью одной лампочки с цоколем h4. Помимо этого для разных позиций использованы следующие типы цоколя:

  • h11;
  • P21/5W;
  • PY21W;
  • P21W;
  • WY5W;
  • W5W.

Кроме того, имеется бесцокольная
лампочка C3W, освещающая регулятор
печки.

Таблица применяемых ламп в Ладе Ларгус

Рассмотрим, какие лампы устанавливаются для световой сигнализации на Ларгус. Передние лампы:

Передние
лампы
Тип Мощность,
Вт
Ближний/дальний свет H4 60/55
Передний поворот PY21W 21
Габариты W5W 5
Противотуманные фары Н11 55
Боковые габариты WY5W 5

Задние лампы:

Задние
лампы
Тип Мощность,
Вт
Указатели поворота PY21W 21
Габариты и сигнал торможения P21/5W 21/5
Противотуманный свет P21W 21
Задний ход P21W 21
Дополнительный стоп-сигнал P21W 21
Лампа освещения номерного знака W5W 5
Освещение багажника W5W 5

Освещение салона и служебная
подсветка:

Назначение
лампы
Тип Мощность,
Вт
Плафон освещения салона W5W 5
Индивидуальное освещение W5W 5
Фонарь вещевого ящика W5W 5
Подсветка прикуривателя W1.2W 1,2
Подсветка блока вентиляции,
кондиционирования и отопления
W1.2W 1,2
Подсветка выключателя аварийной
сигнализации
W1.2W 1,2

 Лучшие лампы н4 для Ларгуса

Для установки в дальний/ближний свет Лады Ларгус необходимы галогеновые светильники H4, предусмотренные оптикой блок-фар. Наиболее популярные модели:

  • Philips X-treme Vision. Яркие лампы, дающие холодный белый свет.
    Это удобно в хорошую погоду, но в туман или снегопад эффективность освещения
    резко снижается;
  • Philips LongLife EcoVision. Недорогие модели,
    обладающие увеличенным временем работы;
  •  Osram Original Line.
    Всепогодная конструкция с расширенной зоной покрытия;
  • Bosch Pure Light. Обладают ярким светом и
    увеличенным сроком службы.

По свидетельствам пользователей, оптимальный вариант — Bosch Pure Light, самые дешевые и яркие конструкции. Philips X-treme Vision — слишком дорогие и нередко быстро выходят из строя, кроме того, модели vision 130 слишком часто подделываются недобросовестными производителями из стран Юго-Восточной Азии. Изделия фирмы Osram представляют собой средний вариант по характеристикам и длительности службы, но при покупке надо внимательно следить за напряжением питания — многие модели рассчитаны на 24 В.

Лампы для птф Ларгус

В противотуманных фарах Лада Ларгус установлены лампы с цоколем H11 12v/55W. Данную лампу можно купить в любом автомобильном магазине, она не является редкостью или дефицитом, так как применяется на большинстве автомобилей не только в птф, но и в ближнем свете. Если говорить о выборе ламп для птф, следует разделить лампы на стандартные светодиодные, лампы с увеличенной яркостью или сроком службы. Так же некоторые автовладельцы вместо галогенных ламп устанавливают ксеноновые или светодиодные.

Неисправности фар и способы их устранения

В списке поломок головного света фар не так много пунктов. В основном это повреждение стекла фонаря, выход из строя корректора или самой лампы. Если лампу ближнего света Лада Ларгус и корректор можно заменить, то стекло устанавливается только с блок-фарой в сборе. Оптика Ларгуса не доставляет неудобств владельцам. Самая распространенная проблема – перегорание ламп ближнего света.

Выбрать и установить хорошую лампу для фар можно самостоятельно. На рынке автомобильных запчастей и аксессуаров есть лампочки как от отечественных производителей, так и от зарубежных. Китайские лампы не очень качественные: быстро перегорают, не обеспечивают достаточную видимость на дороге.

Стандартный свет «галогенок» должен быть желтоватым. Многие предпочитают так называемый псевдо-ксенон, делающий свечение белым, но в плохих погодных условиях такие лампы уступают стандартным. Последние иногда выигрывают даже у светодиодной и ксеноновой оптики, которая выдает мощный световой поток, но стоит немалых денег и устанавливается в специализированных центрах. В тумане и во время дождя галогенные лампы демонстрируют самую высокую проникающую способность светового пучка, чем и обеспечивают себе лидирующие позиции.

Замена ламп

Операция по замене лампы несложна и под силу даже новичкам. Она осуществляется следующим образом:

  • Отсоединяется минусовая клемма от АКБ.
  • Посредством лёгкого поворота снимается заглушка с тыльной стороны фары.
  • Отсоединяется колодка проводов от лампы.
  • Из пазов выводится фиксатор путём нажатия на него пальцем.

Вышедшая из строя лампа снимается, на её место устанавливается новая. Для работы рекомендуется использовать перчатки, так как следы пальцев на колбе могут привести к ее преждевременному перегоранию. Лампа крепится с помощью фиксатора, к ней подсоединяется колодка с проводами, ставится на место заглушка. К аккумулятору подсоединяется клемма, потом проверяется работа фары.

Рекомендуется сразу менять лампы в обеих фарах. Так удастся избежать выхода из строя другой лампочки в неподходящий момент и обеспечить равномерное свечение.

Проблема, из-за которой не горит фара Лада Ларгус, может быть и не в лампах. Если их замена не принесла результата, возможно, перегорел предохранитель. Монтажный блок расположен в салоне внизу слева от рулевой колонки. Замена предохранителей – дело нескольких секунд. За свет отвечают два предохранителя.Даже если на вид они целые, причина неисправности может скрываться в плохом контакте. Специального реле на головную оптику в Ларгусе нет, а потому источником проблемы может быть окисление контактов самой фары.

Часто встречаются ситуации, когда фары не работают из-за плохого контакта «массы». В этом случае необходим осмотр и зачистка контакта. Если это не помогло, обратитесь к специалистам сервисного центра для выявления причин неисправности и их устранения.

Для замены ламп ближнего/дальнего света не требуется демонтировать всю фару или какие-либо ее части, потому процесс не занимает много времени. Если же фары светят, но световой пучок неправильный – причина в вышедшем из строя корректоре. Основная его задача – это опускать или поднимать световой поток в зависимости от расположения кузова автомобиля. Если транспортное средство загружено, то без регулировки корректором свет будет ослеплять встречный поток. Ремонту данная деталь не подлежит, а значит, сразу меняется на новую. Для этого потребуется разборка блок-фары.

Как заменить

После выбора модели лампочки для Ларгуса приобретаются новые комплектующие.

Необходимые компоненты для замены лампы переднего ближнего света:

  • автолампы,
  • предохранители,
  • патрон,
  • инструменты (отвертка, пассатижи и пр.).

Для начала отключается электросеть авто от питания (аккумулятора), затем перегоревшая деталь вынимается.

Ближний и дальний свет

Одна лампа отвечает за ближний и дальний свет. Ее ресурс 2000-4000 часов. Для получения доступа к левой блок-фаре необходимо снять аккумулятор.

  1. Повернуть крышку против часовой стрелки;
  2. Снять крышку, отщелкнув фиксатор.

  1. Снять колодку с проводами, отщелкнув фиксатор;
  2. Снять резиновую крышку, поддев ее за край.

  1. Отщелкнуть фиксатор лампы в сторону;
  2. Снять лампу головного освещения.

Установка новой лампы в фару «Ларгуса» осуществляется в обратной последовательности. Держать лампу нужно за цоколь, касаться пальцами колбы не рекомендуется. В случае необходимости протереть колбу тканью из микроволокна, не оставляющей волокон. Процесс замены лампы H4 также показан на видео:

Как самому заменить лампы

Самостоятельно поменять лампочку в Калине несложно. Время, затраченное на работы, зависит от навыков водителя и размера рук. Некоторые владельцы меняют световые приборы за 15-20 минут без снятия фары, а другие мучаются больше часа и в конечном итоге демонтируют оптику.

В момент замены используются тканевые перчатки. Это помогает защитить кожу рук, а также предотвращает контакт с колбой. При касании остаются отпечатки пальцев, которые нагреваются при включении света и через некоторое время прожигают тонкое стекло.

Во время работ откручивается клемма батареи во избежание короткого замыкания, которое приведет к выгоранию плавкой вставки в блоке предохранителей.

Дальний модуль

Замена лампы дальнего света проще, чем в ближнем модуле, так как крышка расположена ближе к решетке радиатора.

Для выполнения операции потребуется:

  1. Заглушить мотор Калины.
  2. Открыть крышку капота.
  3. Снять защитный пыльник на тыльной стороне фонаря.
  4. Аккуратно отключить пластиковую фишку.
  5. Открыть фиксатор.
  6. Вытащить лампу.

Сборка осуществляется в обратном порядке. При установке клеммы нужно проверить контакты и при необходимости зачистить с помощью плоской отвертки, наждачной бумаги или специального химического спрея.

Ближний свет

Замена лампы ближнего света на Ладе Калине зависит от опыта владельца и подразделяется на два типа:

  1. Без снятия фары.
  2. С демонтажем модуля.

Большинство владельцев Калины не могут заменить лампу в левой фаре из-за ограниченного пространства. В таком случае придется попросить более ловкого знакомого или самостоятельно демонтировать осветительный прибор для удобства.

Для смены ламп на установленной оптике:

  1. Открутить корпус фильтра около левой фары и отодвинуть его в сторону двигателя.
  2. Отсоединить клемму моторчика омывателя, вывернуть винты и убрать бачок в сторону.
  3. Открыть уплотнители модулей света.
  4. Демонтировать колодку с проводами.
  5. Отвести пружинный фиксатор.
  6. Вынуть деталь.

Сборка фары с новой запчастью осуществляется в обратном порядке.

Для демонтажа фар нужно открутить решетку, крепление модулей и отключить контактную фишку. Снятую оптику поставить на удобную поверхность и заменить элементы света.

Габарит и ДХО

В Калине первой генерации габариты установлены под крышкой ближнего рефлектора.

Замена не отличается от работ в ближнем отделении фары, однако для отсоединения лампы она поворачивается против часовой стрелки. Водители часто устанавливают вместо родного источника света диод, который обладает ярким свечением и способен отработать большее количество часов.

Замена ламп ДХО на Калине второй генерации:

  1. Открыть капот.
  2. Найти пластиковый фиксатор в нижней части фонаря около решетки радиатора.
  3. Повернуть влево на 90°.
  4. Потянуть на себя.

Дневные ходовые лампы не содержат галогена в колбе, поэтому их можно брать руками при установке. К деталям без газа относятся элементы заднего хода, которые меняются путем отгибания обшивки в багажном отделении. Для замены лампы стоп сигнала Калины универсал придется открутить пластиковую заглушку на пятой двери, отсоединить фишку и вытащить старую запчасть.

Поворотник

Если габаритная лампочка на Калине находится в свободном доступе, то к модулю поворотника добраться сложнее.

Чтобы поставить новую лампу, нужно:

  1. Открутить винты, удерживающие воздухозаборную бочку и бачок с омывающей жидкостью.
  2. Отодвинуть детали к двигателю.
  3. Нащупать пластмассовый патрон и повернуть его в левую сторону.
  4. Лампа из посадочного места вынимается небольшим нажатием и поворотом влево на 90°.

Чтобы поставить новую деталь, нужно:

  1. Установить ее в патрон.
  2. Нажать и повернуть вправо до упора.

Готовый элемент монтируется в штатное отверстие. Проверить работу света можно с помощью включения соответствующей клавиши на панели приборов Калины.

Противотуманки

При замене света противотуманок потребуется частичный демонтаж локера. Для этого нужно:

  1. Вывернуть колесо в сторону моторного отсека.
  2. Открутить винты и отщелкнуть клипсы в месте крепления с бампером.
  3. Отогнуть подкрылок.
  4. Повернуть световую лампу влево до упора.
  5. Потянуть на себя.
  6. Отключить штекер.

Для монтажа нового источника света в ПТФ нужно предварительно защелкнуть разъем, вставить деталь в фонарь и повернуть вправо.

После проведения работ нужно проверить правильное функционирование света и отрегулировать угол положения рефлектора. Исправный свет на автомобиле обеспечивает хорошую видимость в любых условиях и безопасность на дороге.

Способы промывки и средства, применяемые для неё

Промыть карбюратор самостоятельно можно тремя способами:

  • не снимаяс двигателя и не разбирая его;
  • путём частичной разборки;
  • путём полной разборки.

Первый вариант предусматривает добавление химически активных жидкостей (присадок) в топливо. Иными словами, нужно залить определённое количество чистящего средства в бак и ездить себе спокойно на автомобиле дальше, не тратя своего времени. Бензин с присадкой, двигаясь по топливной системе, сам растворит и выведет грязь. Конечно, эффективным этот способ назвать никак нельзя, да и всё то, от чего мы пытались избавиться, неизбежно попадёт в цилиндры двигателя.

Для промывки карбюратора без его демонтажа используются специальные присадки

Промывка карбюратора путём частичной разборки — наиболее популярный вид обслуживания. Нам придётся снять воздушный фильтр, крышку , извлечь все элементы, которые могут быть загрязнены, промыть их и собрать устройство обратно. Эффективность этого метода достаточно высока, к тому же мы визуально можем определить, насколько чистым стал агрегат.

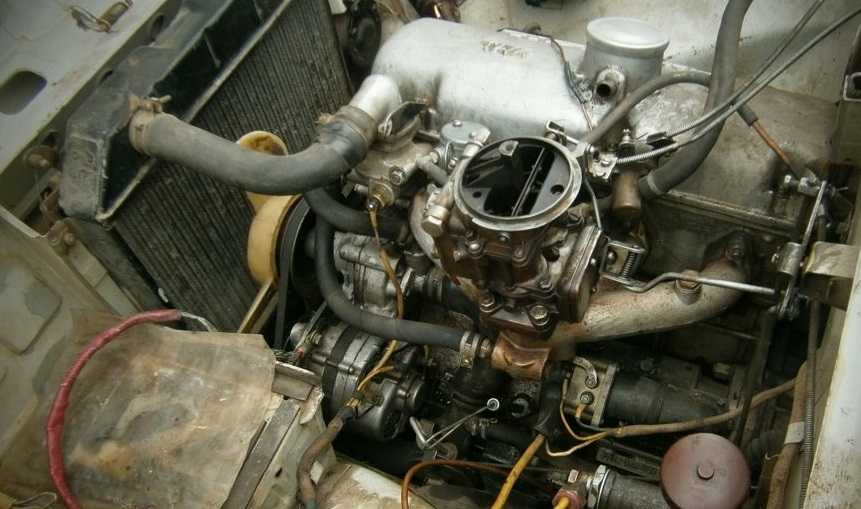

Для промывки потребуется снять воздушный фильтр и крышку карбюратора

Ну а если снять и разобрать устройство полностью, замочить все его детали в чистящей жидкости, а после этого промыть их вручную и продуть струёй воздуха — мы получим практически новый карбюратор.

Ещё не так давно автовладельцы чистили карбюраторы своих автомобилей при помощи жидкостей, которые, обычно, можно найти дома:

  • очищенным бензином;
  • керосином;
  • дизельным топливом;
  • растворителем.

Да, они неплохо справляются с различного рода грязью и отложениями на внутренних стенках устройства, особенно если есть возможность и время для того, чтобы замочить в них необходимые детали на некоторое время. Но сегодня нет нужды использовать подобные средства. Лучше приобрести в автомагазине специальную жидкость. В продаже есть средства, как для самоочистки топливной системы (заливки в бак), так и для обслуживания карбюраторов. Наиболее популярными и эффективными из них являются:

Hi-Gear — линейка средств для промывки топливной системы и карбюратора. Отличается высокими растворяющими способностями. Не наносит вреда элементам системы. Выпускается как в виде присадок, так и в виде аэрозоля;

Присадка «Hi-Gear»для заливки в бак автомобиля

  • Mannol Vergaser Reiniger — аэрозольный очиститель карбюратора. Применяется для чистки карбюраторов и инжекторов. Отлично справляется с нагаром, маслянистым налётом, другими загрязнениями;

  • Jet 100 Ultra — спрей для быстрой чистки карбюраторов. Обладает теми же свойствами, однако, действует быстрее.

Как работает датчик

Клапан EGR- дефекты и симптомы

 Часто клапан ОГ (EGR) покрывается смесью сажи и масла. На фотографии друзья вы можете видеть, как выглядит клапан рециркуляции отработавших газов после тысяч километров эксплуатации автомобиля.

Неисправность клапана EGR может проявляться по-разному. Вот признаки, которые могут указывать на неисправность клапана рециркуляции отработанных газов:

— При разгоне, автомобиль набирает скорость рывками.

— Колебания на холостом ходу.

— Потеря мощности двигателя.

— Появление на приборной панели значка «Check Engine» (Чек двигателя – аварийная программа работы двигателя).

— В выхлопных газах повышается уровень оксида азота.

— Черный дым из выхлопной трубы.

— Повышенный расход топлива.

Поскольку клапан EGR с его регулировочным механизмом находится в потоке выхлопных газов, то он является наиболее чувствительным компонентом системы рециркуляции отработавших газов. Из-за сажи, содержащейся в выхлопных газах, регулировочный механизм клапана рециркуляции отработанных газов с течением времени может начать работать неправильно.– клапан может перестать нормально открываться или закрываться.

Также этот клапан может загрязниться и из-за паров масла из маслоотделителя, которые в сочетании с сажей делают со временем свое злое дело.

В результате неправильной работы клапана ОГ в выхлопной системе может существенно вырасти уровень вредных веществ. Также может появиться и отсроченный отклик автомобиля при нажатии педали газа (отклик дроссельной заслонки). В том числе наиболее частый симптом неисправности клапана ОГ является,– сильная потеря мощности двигателя. Обычно это бывает тогда, когда клапан не может закрыться должным образом. Вместе с потерей мощности в этом случае в выхлопной трубе может появиться еще и черный дым, который образуется из-за отсутствия необходимой порции свежего воздуха при полной нагрузке.

Если клапан EGR (ЕГР) застрял при закрытом положении, то возможно, что при движении автомобиля вы просто не заметите никаких признаков его неисправности. Но если при этом виде неисправности взять и замерить уровень оксида азота, то вы сразу обнаружите его существенное превышение от нормы.

В том числе, загрязненный клапан ОГ (что также неизбежно означает загрязнение в системе впуска двигателя) может приводить и к увеличению расхода топлива. Кстати, иногда все эти признаки могут появляться лишь периодически (не постоянно), так как клапан ЕГР может восстанавливать свою функцию самостоятельно. Однако даже временные симптомы неустойчивости работы не следует игнорировать, поскольку это явно указывает на его неисправность. Что означает, что в ближайшем будущем проблемы с клапаном ОГ будут учащаться и рано или поздно это приведет к выходу данного клапана из строя.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Great Авто
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
