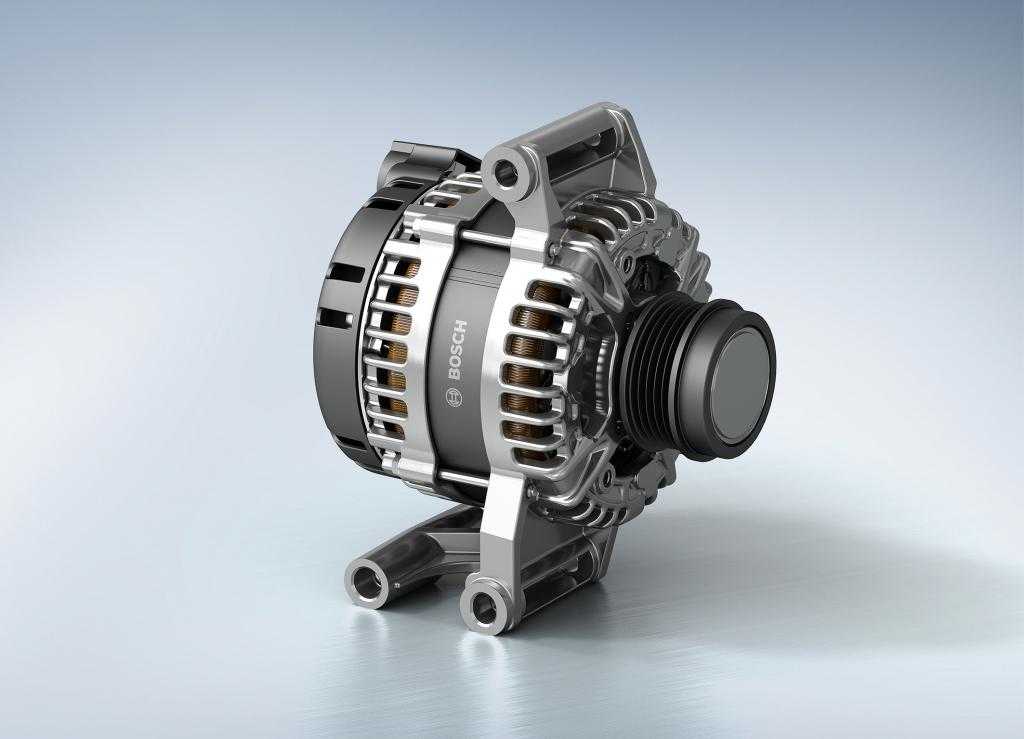

Принцип работы генератора автомобиля

Определение и принцип действия

Если говорить простым языком, то синхронным называют электродвигатель, у которого скорость вращения ротора (вала) совпадает со скоростью вращения магнитного поля статора.

Кратко рассмотрим принцип действия такого электродвигателя — он основан на взаимодействии вращающегося магнитного поля статора, которое обычно создаётся трёхфазным переменным током и постоянного магнитного поля ротора.

Постоянное магнитное поле ротора создаётся за счет обмотки возбуждения или постоянных магнитов. Ток в обмотках статора создаёт вращающееся магнитное поле, тогда как ротор в рабочем режиме представляет собой постоянный магнит, его полюса устремляются к противоположным полюсам магнитного поля статора. В результате ротор вращается синхронно с полем статора, что и является его основной особенностью.

Напомним, что у асинхронного электродвигателя скорость вращения МП статора и скорость вращения ротора отличаются на величину скольжения, а его механическая характеристика «горбатая» с пиком при критическом скольжении (ниже его номинальной скорости вращения).

Скорость, с которой вращается магнитное поле статора, может быть вычислена по следующему уравнению:

N=60f/p

f – частота тока в обмотке, Гц, p – количество пар полюсов.

Соответственно по этой же формуле определяется скорость вращения вала синхронного двигателя.

Большинство электродвигателей переменного тока, используемых на производстве, выполнены без постоянных магнитов, а с обмоткой возбуждения, тогда как маломощные синхронные двигатели переменного тока выполняются с постоянными магнитами на роторе.

Ток к обмотке возбуждения подводится за счет колец и щеточного узла. В отличие от коллекторного электродвигателя, где для передачи тока вращающейся катушке используется коллектор (набор продольно расположенных пластин), на синхронном установлены кольца поперек одного из концов статора.

Источником постоянного тока возбуждения в настоящее время являются тиристорные возбудители, часто называемые «ВТЕ» (по названию одной из серий таких устройств отечественного производства). Ранее использовалась система возбуждения «генератор-двигатель», когда на одном валу с двигателем устанавливали генератор (он же возбудитель), который через резисторы подавал ток в обмотку возбуждения.

Ротор почти всех синхронных двигателей постоянного тока выполняется без обмотки возбуждения, а с постоянными магнитами, они хоть и похожи по принципу действия на СД переменного тока, но по способу подключения и управления ими очень сильно отличаются от классических трёхфазных машин.

Одной из основных характеристик электродвигателя является механическая характеристика. Она у синхронных электродвигателей приближена к прямой горизонтальной линии. Это значит, что нагрузка на валу не влияет на его обороты (пока не достигнет какой-то критической величины).

Это достигается именно благодаря возбуждению постоянным током, поэтому синхронный электродвигатель отлично поддерживает постоянные обороты при изменяющихся нагрузках, перегрузках и при просадках напряжения (до определенного предела).

Ниже вы видите условное обозначение на схеме синхронной машины.

Выбор генератора для легкового авто

За счет разного диаметра шкивов клиноременной передачи генератору придается большая угловая скорость в сравнении с оборотами коленвала. Частота вращения ротора достигает 12 – 14 тысяч оборотов ежеминутно. Поэтому ресурс генератора минимум вдвое меньше, чем у ДВС авто.

Генератором машина комплектуется на заводе, поэтому при замене подбирается модификация с аналогичными характеристиками и крепежными отверстиями. Однако при тюнинге авто мощность генератора может не устроить владельца. Например, после увеличения количества потребителей (подогрев сидений, зеркал, стекол), установки сабвуфера, аудиосистемы с усилителем требуется именно выбор нового, более мощного генератора или монтаж второго электроприбора в комплекте с дополнительным аккумулятором.

В первом случае следует выбрать мощность, достаточную для подзарядки аккумулятора с 15% запасом. При установке второго генератора начальный и эксплуатационный бюджет резко увеличиваются:

• для дополнительного генератора придется установить дополнительный шкив на коленвал;
• найти место для крепления корпуса электроприбора таким образом, чтобы его шкив размещался в одной плоскости со шкивом коленвала;
• обслуживать и менять расходники сразу двух «мобильных электростанций».

С возникновением бесщеточных моделей генератора некоторые владельцы производят замену штатного прибора этим девайсом.

Бесщеточные модификации

Основным достоинством бесщеточного генератора является сверхдолгий эксплуатационный ресурс. Несмотря на сложную конструкцию и цену, ломаться здесь в принципе нечему, а окупаемость, все равно, выше за счет отсутствия расходников щетки/коллекторные кольца.

Компактные размеры и отсутствие коротких замыканий при попадании воды на залитые лаком или композитным составом обмотки позволяет монтировать его практически на любые транспортные средства.

Генераторы постоянного тока исчезли с легкового транспорта в 70-е годы прошлого столетья, так как имели сложную схему и более крупные размеры.

Таким образом, работа автомобильного генератора обеспечивает электроэнергией всех потребителей, подзаряжает АКБ и создает искру в камерах сгорания. Своевременное обслуживание и диагностика позволяет сократить эксплуатационные расходы и повысить ресурс электрического устройства.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щеткодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

1. Аккумулятор.
2. Генератор.
3. Блок предохранителя.
4. Ключ зажигания.
5. Приборная панель.
6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигания идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Покрышки

тут

Основные неисправности

Поломки «бортовой электростанции» вызваны неправильной эксплуатацией транспортного средства, выработкой ресурса деталей трения либо выходом из строя электрики. Вначале производится визуальная диагностика и выявление посторонних звуков, затем проверяется электрическая часть мультиметром (тестером). Основные неисправности сведены в таблицу:

Поломка	Причина	Ремонт
свист, потеря мощности на высоких оборотах	недостаточная натяжка ремня, поломка подшипника/втулки	регулировка натяжения, замена втулки/подшипника
недозаряд	неисправно реле регулятора	замена реле
перезарядка	неисправно реле регулятора	замена реле
люфт вала	отказ подшипника или выработка втулки	замена расходника
утечка тока, снижение напряжения	пробой диода	замена диодов выпрямителя
отказ генератора	подгорание или износ коллектора, обрыв обмотки возбуждения, зависание щеток, заклинивание ротора в статоре, обрыв ведущего от АКБ провода	устранить указанные поломки

Устройство автомобильного генератора

Автогенератор включает в себя несколько составляющих:

• Ротор.
• Статор.
• Блок щеток.
• Регулятор напряжения.
• Выпрямительный блок (диодный мост).

1 — задний подшипник; 2 — выпрямительный блок; 3 — контактные кольца; 4 — щетка; 5 — щеткодержатель; 6 — кожух; 7 — диод; 8 — втулка подшипника; 9 — винт; 10 — задняя крышка; 11 — крыльчатка; 12 — винт; 13 — ротор; 14 — обмотка ротора; 15 — передняя крышка; 16 — вал ротора; 17 — шайба; 18 — гайка; 19 — шкив; 20 — передний подшипник; 21 — обмотка ротора; 22 — статор.

Ротор

Ротором (от англ. rotation — вращение) называется подвижная часть автогенератора. Она представляет собой вал с расположенной на ней обмоткой возбуждения, находящейся между двумя полюсными половинками. Последние изготавливаются штамповкой, на каждой из них имеется шесть выступов в форме клюва, расположенных сверху обмотки. Эти половинки образуют систему полюсов и контактные кольца. Задача колец заключается в подаче электротока на обмотку через ее выводы.

Обмотка возбуждения предназначена для создания магнитного поля. Для решения этой задачи на нее должен быть подан слабый электроток. До запуска силового агрегата подачу тока для образования магнитного поля осуществляет АКБ. Когда ДВС заработает, и число оборотов достигнет нужной величины, подача тока на обмотку возбуждения будет производиться генератором

На роторе, кроме того, размещены:

• Приводной шкив.
• Подшипники качения.
• Охлаждающее устройство (вентилятор).

Ротор располагается внутри статора, зажатого между крышками корпусной части. Крышки снабжены посадочными местами, в которых помещаются роторные подшипники. Кроме того, в крышке, расположенной со стороны приводного шкива, имеются отверстия для вентиляции.

Схема вентиляции генераторов

Статор

Этот элемент, в отличие от вышеописанного, неподвижен (статичен), из-за чего и получил свое название. Его задача заключается в получении электротока переменной величины, возникающего под влиянием магнитного поля ротора. Статор состоит из обмоток и сердечника. Последний изготавливается из листовой стали и имеет пазы для укладки трех обмоток (по количеству фаз). Обмотки могут укладываться одним из двух способов: петлевым или волновым. Схема их соединения также может быть разной – в форме звезды или треугольника.

1 — сердечник; 2 — обмотка; 3 — пазовый клин; 4 — паз; 5 — вывод для соединения с выпрямителем.

При подключении по схеме «звезда» все обмотки соединяются вместе одним из концов в общей точке. Их вторые концы выполняют роль выводов. Схема «треугольник» предусматривает соединение обмоток по другому принципу: 1-я со 2-й, 2-я – с 3-ей, а 3-я, в свою очередь – с 1-й. В этом случае функцию выводов выполняют точки соединения. Наглядно обе схемы показаны на рисунке.

Схема «звезда» и «треугольник»

Блок щеток

Задача этой составляющей генератора заключается в передаче электричества на обмотку возбуждения. Конструктивно блок представляет собой корпус с расположенной в нем парой подпружиненных графитных щеток. Последние прижимаются с помощью пружин к контактным кольцам, но жестко с ними не скреплены.

Регулятор напряжения

Регулятор нужен для того, чтобы поддерживать величину напряжения на выходе в установленных пределах. Это необходимо, поскольку количество тока, как и его параметры, зависит от числа оборотов двигателя, а долговечность аккумулятора напрямую связана с подаваемой разностью потенциалов. Недостаточное напряжение приведет к «хроническому» недозаряду АКБ, а избыточное – к перезаряду. Как в первом, так и во втором случае срок службы батареи заметно снизится. Современные автомобили комплектуются электронными полупроводниковыми регуляторами.

Регулятор напряжения

Диодный мост (выпрямительный блок)

Задача этого элемента заключается в том, чтобы преобразовывать переменный ток, поступающий на него, в постоянный, необходимый для питания бортовой сети. Конструктивно он состоит из теплоотводящих пластин, в которые вмонтированы диоды в количестве 6 штук – по 2 на каждую статорную обмотку (на «+» и на «-») .

Причины нарушения процесса зарядки аккумуляторной батареи

p, blockquote 5,0,0,0,0 —>

Основной параметр в процессе зарядки АКБ – ток заряда. От его величины зависят многие параметры.

p, blockquote 6,0,0,0,0 —>

Скорость восполнения емкости

Бытует мнение, что для нормальной зарядки аккумулятора ток заряда должен составлять 10% от его емкости, т.е. при емкости аккумуляторной батареи 50 Ампер*часов ток заряда будет составлять 5 Ампер. При таких условиях полностью разряженный аккумулятор будет набирать свою емкость до номинала 10 часов.

p, blockquote 7,0,0,0,0 —>

Представьте, вас завели от проводов другой машины в зимнее время, и для того, чтобы дать полностью зарядиться автомобильному аккумулятору, необходимо 10 часов подряд ездить на машине, то есть проехать километров пятьсот.

p, blockquote 8,0,0,0,0 —>

Считается, что для восполнения заряда аккумулятора до номинального значения достаточно проехать 30 километров в нормальном цикле, а в условиях городских пробок наполовину меньше. То есть, если ваша работа находится на расстоянии более 10-ти километров от дома, этого вполне достаточно, чтобы не беспокоиться о дозаряде АКБ вне машины.

p, blockquote 9,0,0,0,0 —>

Иной случай, когда работа рядом с домом. Вы потратили емкость при запуске авто, быстро доехали до работы, затем также домой. Через неделю-другую у вас разрядился аккумулятор. И совсем не потому, что что-то не в порядке с машиной, просто такой ритм езды.

p, blockquote 10,0,0,0,0 —> adsp-pro-1 —>

В этом случае следует подумать о прогреве двигателя даже в теплое время года только для того, чтобы аккумулятор был всегда в заряженном состоянии.

p, blockquote 11,0,0,0,0 —>

Вернемся к току заряда. Если на автомобиле достаточно проехать 30 километров для полного заряда аккумулятора, а не 500, как в примере, следовательно, и ток заряда генератора автомобиля не 5 Ампер, а значительно выше.

p, blockquote 12,0,0,0,0 —>

Долговечность АКБ

Нормальный срок службы аккумуляторной батареи – более пяти лет. Подержанные автомобили, пригнанные из-за границы имеют на борту вполне рабочие аккумуляторы семи-девятилетней выдержки. Там, правда, и условия хранения авто другие, и температура зимой побольше.

p, blockquote 13,0,1,0,0 —>

Есть три причины невысокой долговечности АКБ: нарушение режима заряда аккумулятора, качество аккумуляторной батареи, человеческий фактор, проще говоря, лень.

p, blockquote 14,0,0,0,0 —>

Начнем с первой. Если аккумулятор заряжается не на полную емкость постоянно, то пластины подвергаются процессу сульфатации. Сульфатацию, или образование сернокислого свинца на пластинах, можно сравнить с язвой желудка у человека, только у людей ее можно лечить, а аккумуляторная язва лечению практически не поддается.

p, blockquote 15,0,0,0,0 —>

Есть различные методики полного разряда-заряда, заряд импульсными токами. Может на какие-то проценты восстановление есть, но если аккумулятор лег полностью, то увы…

p, blockquote 16,0,0,0,0 —>

Качество АКБ зависит от производителя. Современные технологии влияют только на увеличение емкости батареи при уменьшении размеров и массы, соответственно, количества свинца.

p, blockquote 17,0,0,0,0 —>

Как выбрать аккумулятор лучшего качества? Если есть два разных экземпляра с одинаковой емкостью, пусковым током, стоимостью, покупать лучше тот, что тяжелее, там больше свинца, он прослужит дольше.

p, blockquote 18,0,0,0,0 —>

Про человеческий фактор. Самая главная ошибка, совершаемая владельцами автомобилей, — поставить автомобиль на стоянку осенью вместе с аккумулятором до весны.

p, blockquote 19,0,0,0,0 —>

Если несколько месяцев аккумулятор проведет в разряженном, даже не полностью заряженном состоянии, да еще в холоде при пониженной плотности электролита, вряд ли он доживет до весны.

p, blockquote 20,0,0,0,0 —>

Если вы периодически используете автомобиль зимой, то регулярно (пару раз в неделю) необходимо заводить автомобиль и прогревать его не менее пятнадцати минут, проверяя напряжение зарядки.

p, blockquote 21,0,0,0,0 —>

Если же зимой автомобиль не эксплуатируется, лучше аккумулятор с автомобиля снять, полностью зарядить и хранить в теплом помещении, раз в месяц осуществляя подзаряд.

p, blockquote 22,0,0,0,0 —>

При каждодневной эксплуатации транспортного средства необходимо производить регулярную проверку зарядки аккумуляторной батареи от генератора.

p, blockquote 23,0,0,0,0 —>

Мощность автогенератора

Если включить все энергоемкие приборы в автомобиле, то генератор может не справляться с нагрузкой и часть энергии будет отдавать аккумулятор.

Чтобы рассчитать мощность генератора достаточно воспользоваться простой формулой из школьного курса P = I * U, где Р – мощность, I – сила тока, U – напряжение.

Мы узнали, что напряжение на выходе генератора должно быть в районе 13,5В – 14,2В. Сила тока у разных моделей может отличаться. В среднем это от 80А до 140А. Возьмем среднее значение в 100А.

По формуле получаем 13,5В*100А = 1 350 Вт или 1,35 КВт. Это и есть мощность генератора, которая измеряется в Ваттах. Нужно также учитывать, что это максимальное значение, которое достигается при определенных оборотах двигателя, как правило, от 3000 об/мин и выше. На холостом ходе выдаваемая мощность равняется 75% от максимально возможной. Считается, что для автомобиля хватает 80А. Если применить более мощный автогенератор, то бортовая сеть может не справиться с нагрузкой. Нужно это учитывать. Большая мощность не всегда идет на пользу.

AliExpress: что это и законодательная база?

Алиэкспресс (AliExpress) – виртуальная торговая площадка. По версии Alexa сайт стоит в первых 40-ка позициях самых посещаемых веб-ресурсов.

Все наименования, описания автоматически переводятся на разные языки мира.

Жалобы на AliExpress регулируются:

• Парижской конвенцией от 27.03.2002г.
• Законом о ЗПП от 07.02.1992 N 2300-1.
• ФЗ от 07.07.2003 N 126-ФЗ «О связи».
• ПП РФ от 27.09.2007 N 612 (дистанционная продажа).

Вредные правила эксплуатации генератора (по Остеру)

Далее приведены шаги из рубрики «как убить генератор в два шага»:

правило “переполюсовки” — поменяйте местами провода АКБ и вы устроите необычную яркую вспышку в генераторе, а также легкое облако, доносящееся от него. В тоже время почувствуете незабываемое акустическое удовольствие, слушая щелчки и шипение, а также невероятный запах горящих проводов, и самое главное — ожог 1-3 степени в зависимости от ваших амбиций. Такой “фокус” выводит из строя диодный мост, статор и регулятор частично, к счастью возгорание авто имеет шансы 1:1000. Из “побочек” могут быть выведены из строя комбинация приборов, бортовой компьютер, магнитола и другие комплектующие бортовой сети. Достоинство — осваивается новичками без долгих теорий;
правило мойки — как можно чаще и тщательнее мойте силовой агрегат, побольше воды и пены, особенно на альтернатор и стартер. Главное, чтобы поток воды обильно вымывал генератор изнутри, сушить категорически запрещается, сразу же запускаем мотор, включаем все энергопотребители и наблюдаем за эффектов. Если его нет — повторяем процедуру. Достоинство — сгоревший “гена” будет чистым;
дедовский метод — сдергивание провода с “+” клеммы, чтобы проверить заряд на работающем моторе, это главное правило! Вероятность выхода из строя всевозможных реле 50:50, главное обеспечить много искр для эффекта, а также включить все, что питается от электричества;
“летим” по лужам — многие даже не догадываются, что пользуются данным правилом в дождь. Главное быть всегда уверенным, что ваше авто вне всякого сравнения с водонепроницаемостью подводной лодки, чем глубже лужа — тем ярче эффект

Немаловажно выбирать скорость, при которой больше воды попадает в подкапотное пространство, главное выбросить все пластиковые кожухи и защиты! Главное достоинство — трюк можно повторять везде, где есть вода (даже ручьи и реки), не выходя из авто;
“меломан” — необходимо установить самую дорогую магнитолу, а лучше две, как можно больше динамиков, пару десятков минимум, усилителей и пару сабвуферов, включаем любимую музыку на всю громкость при работающем моторе, если из-под капота не пошел дым, а воздух остается чистым — значит вы приобрели слишком дешёвую аппаратуру;
“старый аккумулятор” — способ требует некоторых знаний физики, хотя бы закона Ома. Берем самый старый АКБ, и чем старше, тем вероятнее в нем окажется замкнутая банка

Возможно батарея будет издавать признаки бурной работы, обязательно будет потреблять дикое количество энергии, зато работа инжектора будет нестабильной, а за дальний свет можно забыть. Главное побольше эксплуатировать старый аккумулятор — эффект не заставит себя ждать.

Корпус

В корпусе находятся практически все блоки и узлы подобного устройства. Корпуса для генераторов изготавливаются из сплавов, одно из свойств которых – низкая масса. Зачастую основной компонент таких сплавов – алюминий. Он отлично подходит для этих задач – алюминий хорошо и эффективно справляется с отдачей в атмосферу тепла. Корпус состоит из двух частей. Это крышка и торцевая заглушка.

На передней части закреплен щеточный узел и диодный мост, служащий выпрямителем. Каждая из крышек образует друг с другом цельную конструкцию при помощи болтового соединения со специальными болтами. Обе крышки изнутри надежно удерживают внешнюю часть вала ротора.

В корпусе также есть еще две важные детали – это подшипники. В большинстве генераторов используется два подшипника: один – тыловой, второй – фронтальный. Оба подшипника обеспечивают валу ротора возможность вращаться.

Как вскрыть необслуживаемый аккумулятор

Способов открыть источник питания закрытого типа не так много, и зависят они о поставленной цели. Если необходим свинец (для охоты или рыбалки), то можно не переживать, как открыть аккумулятор, и просто разбить его корпус.

Для того чтобы продлить срок использования батареи, надо проделать отверстия, которые дадут доступ к банкам.

• Снимите наклейки с поверхности АКБ.
• Внимательно осмотрите корпус. Так как аккумулятор герметичный свинцово-кислотный заливался на заводе, осталась штамповка пробок.
• Возьмите шило, отвёртку или дрель и аккуратно сделайте отверстия на месте заливов.

Эта несложная процедура требует аккуратности, но позволяет не приобретать новый источник питания, а восстановить работоспособность имеющегося.
