Рхх ваз-2110 - принцип работы, неисправности и проверка

Выбираем регулятор на замену

На ВАЗ-2110 как с 8-клапанными, так и 16-клапанными инжекторными моторами используется датчик с каталожным номером 2112-1148300. Дополнительно в конце маркировки присутствует приставка, состоящая из двух цифр, к примеру, 01, 02, 03, 04. Этот индекс указывает на производителя регулятора (01 и 03 – «Пегас», 02 и 04 – КЗТА)

При выборе регулятора на замену обратите внимание на два нюанса – уплотнитель и высоту выступа иглы над корпусом. В заводских запчастях используется уплотнитель красного цвета, в подделках же используется резинотехнический элемент черного цвета

Высота выступа иглы над корпусом составляет 23 мм.

Перед установкой нового регулятора рекомендуется уплотнительное кольцо промазать тонким слоем моторного масла, чтобы обеспечить плотную посадку детали в посадочное место и исключить вероятность подсасывания воздуха.

Лада 2115 2007, 81 л. с. — электрика и электроника

Комментарии 39

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Если показания 49.5 это норм?

Проще прошивку по дросселю откатать и забить на все дорогостоящие датчики.

У меня была причина в датчике регулятора положения коленвала… он так мне жизнь падла подпортил

Да уж капец… Так посудить ваще все датчики нужно перетряхнуть )))

Такой вопрос…если после переключения передачи возрастают обороты. — это тоже РХХ?

если дмрв отсоединить…то двиг толжен нормально работать…а то у меня глохнет без нажатия педали газа

если глохнет надо сперва проверить РХХ, потом ДПДЗ… ДМРВ на обороты не влияет, лично пробовал

ясно. спасибопопробую сегодня снять и почистить дросель.

у меня обороты плавают и глохнет периодически…как определить РРХ или ДМРВ менять…а може и то и то.

Если плавают обороты это скорее всего ДПДЗ, попробуй отсоединить проводку от него, этот датчик находится на дроссельном узле, если после отсоединения обороты перестанут плавать то 100% на замену ДПДЗ — датчик положения дроссельной заслонкиВ инете если погуглишь то там много про него что пишут.Про проверку ДМРВ читай у меня здесь www.drive2.ru/l/1750487/ Если же тупо глохнет то это уже РХХ — как его проверять тоже написано выше.РХХ советую брать Омеговский и только с металлическим наконечником.Будут вопросы пиши.

А если и обороты могут плавать и глохнет при этом (но не сразу) одновременно, может всё вместе барахлить?

Ты не вкурсе.я РХХ померял, от фланца до конца иглы 30мм.это же ненормально?

У нас цена 750р оригинал, кооператив 350))))

зачем столько всего? заводской стоит-то 600р (цены 2016г)

780 .а промыл .помогло

2110 Периодически не держала холостой, глохла или тряслась как паралитик, в пробках особенно бесило. Траблила без видимой причины также и проходило. Проверил РХХ — 58Ом все нормально грязи нет, игла ходит. Поставил на подмену старый(предусмотрительно не выброшенный. 51 Ом). Всё ушло. Легче трогаться стало, не поверите, но…даже передачи переключаться стали легче.

У меня январь 5.1.1 и фишка (АBCD) зелено-черный, красно-черный, розово-черный и розовый. Напряжение присутствует на выводах B и C. Cам РХХ с 04 на конце.

И работает?Я думаю, что обмоткам РХХ без разницы куда + подаётся (принцип эл/моторчика), лишь бы АВ и CD совпадали.

Да, работает. Это уж давно было, я не помню всех деталей. Как нибудь разберусь с этой темой до конца и выложу материал у себя.

Виды датчиков холостого хода

На сегодняшний день автомобильные производители представляют несколько типов РХХ:

Соленоидный датчик. Работает, основываясь на электромагнитной силе. После того как на катушку попадает напряжение, сердечник прячется. Клапанная заслонка открывает возможность потоку воздуха беспрепятственно поступать внутрь. После отключения соленоида периферийный канал блокируется.

Контроль работы датчика происходит за счет динамики частоты командных сигналов. Определенное количество воздуха имеет свой частотный эквивалент, что позволяет четко регулировать работу РХХ.

Шаговый. В технической структуре такого датчика предусмотрен кольцевой магнит и обмотки. Из-за шаговой подачи напряжения на каждый элемент, под воздействием магнитного поля, вращается главный ротор. Исполняющий механизм в зависимости от положения ротора контролирует открытие воздушного протока.
Роторный датчик. Контроль происходит за счет поочередных частотных импульсов. Очень схож по структуре с соленоидным РХХ, но главное место в конструкции занимает непосредственно ротор.

Причины поломки. Проверка узла

Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.

Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D». При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.

Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:

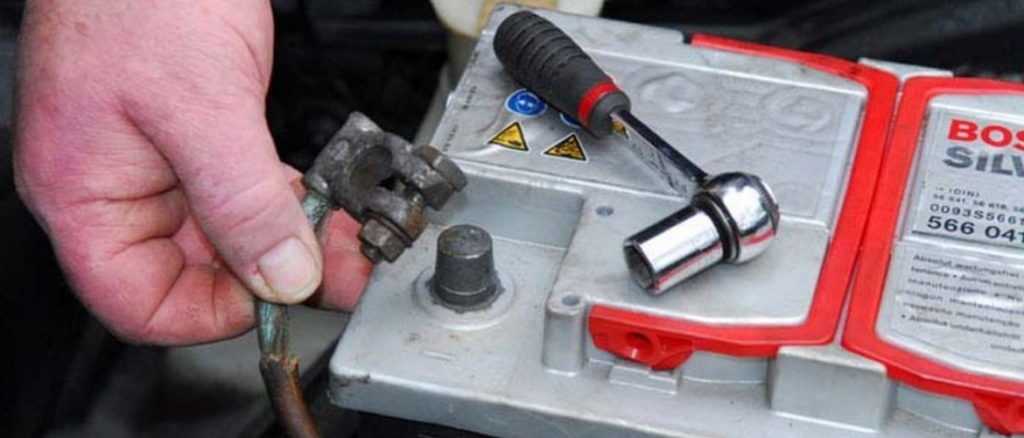

Обесточить бортовую сеть (снять клемму с АКБ).
Найти регулятор (установлен на дроссельном узле).
Отсоединить проводку (предварительно воздействовав на фиксатор).
Выкрутить два винта крепления;
Извлечь регулятор.

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом. После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.

Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.

Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:

Снимаем датчик с авто.
Подсоединяем обратно к нему колодку с проводами.
Запитываем бортовую сеть (подключаем АКБ).
Держа регулятор в руке, прикладываем к нему палец.
Просим кого-то включить зажигание.

Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем. Подклинивание иглы устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов. Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность. Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.

Ещё кое-что полезное для Вас:

Как проверить регулятор холостого хода?

Если возникла подобная проблема, сразу возникает вопрос о том, как на ВАЗ 2110 проверить регулятор холостого хода?

О поломке могут свидетельствовать следующие моменты:

При холостом ходе имеют место плавающие обороты.
Очень трудно осуществляется запуск двигателя даже при полностью выжатой педали газа.
При достаточно прогретом двигателе никак не сбрасываются обороты.
При включении нейтральной передачи двигатель внезапно останавливается.
Когда включаются энергопотребляющие приборы, например, печка, это приводит к снижению оборотов.

Какое же решение в этом случае необходимо принять?

Некоторые видят решение вопроса в том, что устройство просто необходимо поменять. Но замена регулятора холостого хода ВАЗ 22110 не всегда приводит к ожидаемому результату. Такое возможно в том случае, если виновником является совершенно другая причина. Она может крыться в свечах зажигания и топливном фильтре.

Проверку начинают с демонтажа креплений, что фиксируют дроссельный узел. После того, как крепления ослаблены, его незначительно аккуратно смещают в сторону. Необходимо посмотреть, присутствует ли на датчике напряжение. Если да, то, какие его показатели. А для этого необходимо будет воспользоваться вольтметром. Клемма «минус» аккумулятора подключается к массе, а прибор подключается к выводам, которые имеют обозначение «А» и «D».

В зависимости от результатов измерения можно сделать определенные выводы. Если на шкале стрелка показывает менее 12 В, скорее всего, это свидетельствует о разрядке аккумуляторной батареи. Может случиться и так, что стрелка прибора вовсе не будет отклоняться. Это говорит о наличии разрыва в цепи. Следует отыскать это место.

Прибор может показывать напряжение, превышающее 12 В. Тогда можно сделать вывод о том, что проблема кроется в сопротивлении регулятора. Для его замеров понадобится тестер. Нормальные показатели характеризуются величинами в 50 или 55 Ом. Дополнительно проводится попарная проверка. Показатели сопротивления должны оказаться бесконечно большими. Если же при измерении получается какой-либо другой результат, это указывает на необходимость замены датчика холостого хода.

Проверка датчика на ощупь

Можно проверить работу датчика и на ощупь. К датчику подсоединяется колодка, а пальцем нажимают на иглу. В нормальной ситуации она должна совершать свои движения толчками. Если толчков нет, то можно просто попытаться почистить устройство. Для этой цели можно воспользоваться универсальным средством WD. Им полностью смачивается весь датчик. Особенно тщательно обрабатывается шток с иглой. При отсутствии положительных результатов, датчик необходимо заменить.

Замена датчика своими руками

Некоторые наивно полагают, что для замены датчика необходимо быть профессионалом. Ничего подобного. Подобную работу можно вполне выполнить самостоятельно, сэкономив при этом определенную сумму денег.

Главное, все выполнять грамотно и в определенной последовательности:

Электронная начинка отсоединяется от аккумулятора.
Колодка отсоединяется от датчика. Если имеет место инжектор, то достаточно простого нажатия на фиксатор из пластика.
Далее необходимо отсоединить два винта, которыми крепится датчик. Начинать необходимо с левого крепежного элемента. Когда он будет откручен, принимаются за правый винт.
Перед тем, как устанавливать новый датчик, уплотнительное кольцо следует обработать моторным маслом. Если оно деформировано (а при длительной эксплуатации это вполне возможно), то его следует заменить.
Затем необходимо провести калибровку. Но особых усилий со стороны автовладельца не потребуется, поскольку эту работу за него выполнит электронное реле.
На некоторое время зажигание необходимо перевести во включенное состояние. Затем его следует выключить.
Если причина была в датчике, то через некоторое время на холостом ходу обороты перестают плавать.

Нетрудно видеть, что в замене датчика холостого хода ничего сложного нет. С этой задачей может справиться практически любой автолюбитель, имеющий представление об устройстве автомобиля.

Замена

Замена осуществляется быстро и без особого труда, достаточно
лишь следовать указанной ниже инструкции.

Снимаем минусовую клейму с АКБ, так как работы проводятся с электрооборудованием автомобиля

Снимаем разъем с регулятора и откручиваем два винтика под крестовую отвертку

Вынимаем регулятор и устанавливаем новый в обратной последовательности. Не забудьте установить уплотнительное кольцо между РХХ и ДУ. Рекомендуется немного смазать кольцо моторным маслом для более легкой установки в дроссельный узел.

Надеемся, наша статья была Вам полезна.

Категория: Датчики

Роль устройства

На инжекторных двигателях, которые устанавливаются на ВАЗ 2110, регулятор ХХ служит для контроля за стабильной работой силового агрегата. Вряд ли вас приятно удивит ситуация, при которой начнут плавать обороты на холостом ходу, то и дело автомобиль будет глохнуть.

Некоторые не знают про еще одну очень важную роль датчика холостого хода — прогрев силового агрегата в случае пониженной температуры воздуха.

Принято считать, что при наличии инжектора, прогревать двигатель нет необходимости. Мнение ошибочное. Не перенапрягайте двигатель, а сперва дайте ему некоторое время поработать без повышенных оборотов. Это положительно скажется на надежности и сроке службы мотора.

Расположение

Внешне РХХ выглядит достаточно просто. Он представляет собой с виду небольшой электродвигатель. В его конструкцию включены три детали:

Шаговый электродвигатель;
Пружина;
Шток с иглой на конце.

А располагается искомый регулятор возле механизма, который отвечает за изменение положения дроссельной заслонки. Сложной системы крепления не предусмотрено. Для демонтажа нужно просто демонтировать крепежные болты.

Как он работает

Функция РХХ заключается в регулировании количества подаваемого топлива. Он может сообщить о необходимости увеличить или уменьшить количество. Важный нюанс заключается в том, что выполняет датчик свои функции непосредственно при включении холостых оборотов.

Само действие увеличения или уменьшения происходит за счет выдвигания или втягивания иглы на конце штока. Игла отвечает за перекрытие ил открытие в необходимой степени специального канала.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

Подделка и оригинал

На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
На подделках пружина выполнена в белом цвете и обладает более частой навивкой

В оригинале навивка реже, а сама пружина черная.
Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок

Плюс толщина больше.
Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Разница в коробках

Проверка датчика холостого хода

Для проверки работоспособности датчика необходим: тестер.

Отсоедините колодку электро проводов от датчика. В первую очередь, необходимо проверить приходит напряжение, на датчик или нет. Подключим вольтметр, минусовую колодку — на двигатель (масса), плюс на вывод проводов обозначенные буквами А и D. Прибор должен показать, что напряжение не менее 12 вольт.

Проверяем сам датчик:

Теперь тестер подсоединяем к выводам проводов обозначенных буквами A и B, после C и D – значение сопротивления должно быть равно 53 Ом. Затем производим измерение сопротивления парами: A и C, B и D. Показания сопротивления этом случае должно быть бесконечно большим. Показания отличные от вышеуказанных, указывают на неисправность датчика и необходимости его замены.

Конструктивные особенности регулятора

Регулятор расположен в корпусе дроссельной заслонки, крепится чаще на два винта. Если установка предполагает рассверленную верхушку болта, то для прочистки регулятора потребуется полный демонтаж заслонки. Главные комплектующие датчика:

корпус регулятора;
клапан;
подшипник шариковый;
пружина;
ротор;
винт;
обмотка статора;
штекер.

По типу работы регуляторы разделяются на роторные, шаговые, соленоиды.

В конструкции шагового регулятора предусмотрен магнит кольцевой и четыре типа обмотки. Напряжение подается поочередно на каждую обмотку, возникает магнитное поле, в котором начинает вращаться ротор, связанный с заслонкой, происходит открытие и закрытие механизма.

Роторные датчики имеют схожий принцип работы с соленоидом, в качестве подающей силы используется ротор.

Регулировка холостого хода

Возможно такое, что после замены регулятора холостые обороты работают нестабильно. Это может быть связано с тем, что холостой ход сбился и требуется его дополнительная регулировка.

Перед выполнением регулировки надо убедиться в следующем:

АКБ полностью заряжен;
смазочная жидкость и хладагент присутствуют в моторе в полном объеме, при необходимости выполняется их добавление;
на силовом агрегате подключены все вакуумные патрубки и магистрали;
обеспечена полноценная герметичность системы всасывания воздушного потока;
в цилиндрах силового агрегата хорошая компрессия, проблемных элементов нет;
система возврата отработанных газов функционирует правильно;
заслонка дроссельного узла открывается и запирается без проблем;
вентилирующее устройство охладительной системы мотора не запущено.

Алгоритм действий

Перед выполнением задачи надо отключить все электрооборудование, потребляющее электричество (печка, оптические приборы, система обогрева стекол):

Колеса автомобиля должны быть установлены прямо. Заводится силовой агрегат, поднимается рычаг стояночного тормоза. Мотор прогревается до момента, пока стрелка термометра не поднимется до среднего положения. При выполнении регулировки холостого хода должна сохраняться рабочая температура ДВС, если будут совершаться паузы, то требуется дополнительный прогрев. Силовой агрегат должен функционировать при оборотах не более 1 тысячи в минуту.
При отсутствии тахометра (на карбюраторных ДВС) выполняется подключение устройства. Для монтажа используется руководство по использованию датчика. При подключении ДВС надо деактивировать.
Силовой агрегат заводится еще раз. В моторном отсеке со стороны смотрового окна карбюраторного устройства надо убедиться, что уровень горючего располагается посредине, на линии. Затем обороты ДВС нужно увеличить до 2-3 тысяч в минуту. В таком режиме он должен проработать несколько минут. После этого надо дать мотору поработать на холостых оборотах около минуты.
С тахометра считываются обороты холостого хода. Силовому агрегату нужно поработать примерно при 750 оборотах в минуту. Допускается отклонение в 50 об/мин в большую или меньшую сторону. Если количество холостых оборотов не соответствует, то выполняется вращение винта, пока полученные данные не будут соответствовать норме. Если регулировка холостого хода не происходит, хотя все перечисленные выше системы рабочие, возможно, надо ремонтировать карбюратор.
Если автомобиль не оборудован катализаторным устройством, то процедура регулировки холостых оборотов производится аналогично. Только для выполнения этой задачи используется отвертка, она устанавливается в засечки регулировочного болта.

Лада 2115 › Бортжурнал › Как проверить РХХ (Регулятор холостого хода)?

Как проверить РХХ (Регулятор холостого хода)?

Если на вашем автомобиле нестабильный холостой ход: 1) обороты то падают, то возрастают, 2) во время езды после сброса передачи двигатель глохнет, то вероятнее всего умер Датчик холостого хода. Для этого нам понадобится проверить датчик на работоспособность.

Проверка рххДля выполнения проверки Регулятора холостого хода нам понадобится тестер.1) Находим Регулятор и снимаем от него колодку проводов (Если у вас двигатель объёмом 1,6л, то предварительно отверните два крепления дроссельного узла к ресиверу и отодвиньте дроссельный узел от торца ресивера на 1см)2) Для начала проверим цепь Регулятора подходит ли напряжение к нему.Берём вольтметр и подсоединяем минусовую колодку на массу (на двигатель), плюс подсоединяем к колодке проводов на вывод А и на вывод D (выводы обозначены на колодке) Включаем зажигание и смотрим на показания тестера: напряжение должно быть не менее 12 вольт. Если оно меньше, вероятно разряжен аккумулятор. Если питание отсутствует, то неисправно цепь питания или ЭБУ.Выключаем зажигание.3) Проверив цепь датчика, начинаем проверять сам Регулятор:Клеммы тестера подсоединяем к выводам A и B, затем Cи D – сопротивление должно быть в районе 53 Ом. Далее измеряем сопротивление по следующим парам: A и C, B и D. Сопротивление в этих парах должно быть бесконечно большим. Если показания вашего Регулятора иные, то рекомендуется заменить его. Перед заменой Регулятора, попробуйте прочистить (Как почистить РХХ?) и отремонтировать (Как отремонтировать РХХ?) его, Возможно, вы сэкономите лишние деньги.Есть ещё один вариант проверки: для этого полностью снимаем Регулятор, отвернув два винтика. Вытащив его, подсоединяем к нему колодку и кладём палец на кончик иглы Регулятора, не прилагая усилий. Теоретически, работающий Регулятор в момент отключения зажигания полностью выдвигает свою иглу. Поэтому включив зажигание вы должны почувствовать маленький толчок на палец. Если этого не произошло, значит Регулятор не рабочий.

Как почистить Регулятор холостого хода (рхх)?Если Регулятор не работает, то можно попробовать промыть и почистить Регулятор, прежде чем тратить деньги на новый РХХ. Чистка рхх – процесс лёгкий и быстрый. Для этого нам понадобится очиститель карбюратора или wd-40.На ваз 2114 с двигателем 1,6 л предварительно нужно отвернуть 2 гайки крепление дроссельного узла к ресиверу. Затем нужно отвести дроссельный узел от торца ресивера не снимая его (на 1 см).1) Для начала отсоединяем колодку проводов от Регулятора2) На ватную палочку наносим очиститель и чистим контакты.3) Берём маленькую крестовую отвёртку и откручиваем 2 крепления Регулятора.(Если креплений нет, значит датчик посажен на лак, в этом случае нужно снимать весь дроссельный узел)4) Вытаскиваем Регулятор и смотрим на его состояние:Если Регулятор в масле и в чёрной грязи, то следует вывод, что помимо его чистки нужно чистить дроссельную заслонку (Вот такое у нас топливо).5) Берём ВД-40 или очиститель карбюратора и обильно брызгаем на конусную иглу с пружинкой, тем самым очищаем её от грязи. Затем сушим Регулятор и устанавливаем обратно. Перед установкой проверьте расстояние от корпуса датчика до иглы (23мм).

Если изменений в работе двигателя и Регулятора на холостых не наблюдается, значит износились направляющие конусной иглы (замена на новый Регулятор) или оборвался провод внутри Регулятора.В момент покупки Регулятора холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.Рекомендуется устанавливать Регулятор холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 “КЗТА”

Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04. Регуляторы выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого Регулятора и приобретайте такой же

Если вы поставите к примеру Регулятор с меткой 04 вместо 01 – Регулятор работать не будет. Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

Цена вопроса: 300 ₽ Пробег: 111000 км

Нравится 102 Подписаться

4 Pioneer TS-A133Ci

Акустическая двухполосная система высокого качества имеет отдельные корпусные твитеры для высоких частот и внешние кроссоверы (фильтры), обеспечивающие четкое разделение. Мощность основного динамика (13 см) в номинале составляет 50 Вт. При этом колонки легко выдерживают пиковые нагрузки до 300 Вт. Судя по этим характеристикам, использовать их без усилителя совершенно неоправданно – потенциал Pioneer TS-A133Ci рассчитан воспроизводить мощное и качественное звучание.

Отзывы владельцев во многом схожи – система выдает безупречно чистые высокие частоты, и в то же время мягкие, буквально «бархатные», басы. При этом чистое звучание не искажается даже при максимальной громкости (с усилителем). Многие пользователи уверены – звучание соответствует уровню дорогих моделей премиум класса. По этой причине, несмотря на самый большой ценник в категории, приобретение этих колонок Пионер считается выгодной покупкой.

Порядок замены

Производится замена в следующем порядке:

Обесточиваем бортовую систему путем снятия минусовой клеммы, которая находится на АКБ;
Отсоединяем от датчика колодку. У ВАЗ инжектор это происходит нажатием на пластиковый фиксатор;
Выкручиваем два винта, причем рекомендуется сначала выкрутить левое крепление, после этого – правое;
Теперь регулятор снят, и нет проблем в том, чтобы заменить его новым;
Перед установкой желательно по уплотнительному кольцу размазать масло. Смотрите, нет ли на кольце хоть малейших трещин, в таком случае его необходимо поменять;
В процедуре калибровки также нет никакой сложности, все сделает электронное реле. Нужно лишь не несколько минут включить зажигание, а затем выключить. После этого обороты обычно уже не плавают, и автомобиль работает без сбоев.

https://youtube.com/watch?v=4Ln1XJet2E8

Как заменить датчик холостого хода на ВАЗ-2110?

Снять и поменять устройство контроля холостого хода на ВАЗ-2110 можно в гаражных условиях, если в цепи питания датчика нет проблем.

При наличии неисправностей в питании выполнять замену нецелесообразно, поскольку это не решит проблему работы регулятора. Для качественного функционирования ДХХ повреждения в проводке надо устранить.

Инструменты, приспособления и расходные материалы для замены датчика

Для выполнения задачи понадобится:

отвертка с крестовым лезвием;
новый регулятор;
новый уплотнитель, если не входит в комплект с ДХХ.

Выбор датчика

При выборе датчика холостого хода ВАЗ-2110 для замены нужно учесть, что устройства сомнительного происхождения имеют меньший срок службы и чаще выходят из строя, чем оригинальные приборы.

Признаки, по которым можно отличить оригинальный регулятор от поддельного:

Некачественные устройства, как и оригиналы, оснащаются корпусом черного цвета, выполненного из металла. Но его длина по сравнению с ВАЗовскими устройствами, меньше на 1 мм.
Поддельные устройства оснащаются тремя заклепками белого цвета, расположенными на корпусе. Но шляпки на них отсутствуют, а на регуляторах оригинального производства присутствуют. Диаметр каждого элемента составляет 3 мм, поэтому его можно увидеть.
Поддельные устройства оборудуются белыми пружинными элементами. Такие пружинки характеризуются частой навивкой. Оригинальные контроллеры обладают более редкой навивкой, цвет пружинки черный.
Все регуляторы оборудуются резиновыми колечками. Только на поддельных устройствах резинки более тонкие и выполнены в черном цвете

На оригиналах оттенок детали более красноватый и она более толстая.
Покупая новый контроллер, надо обратить внимание на наконечник изделия. На поддельных устройствах он темнее, чем на регуляторах оригинального производства.
Упаковка контрафактной детали не имеет отметок от завода-производителя

Визуально упаковки между оригиналом и подделкой также различаются.
Оригиналы и подделки оснащаются стикером желтого цвета, который имеется на корпусе устройства. На качественных деталях стикер оснащается рамкой, на подделках ее нет.

Различия оригинального и поддельного РХХ

Пошаговый порядок проведения замены

Процедура замены осуществляется практически так же, как очистка устройства, но есть определенные нюансы:

Отключается АКБ, чтобы предотвратить замыкание в проводке.
От регуляторного устройства отсоединяется штекер с электроцепью. Если автомобиль оборудован инжекторным силовым агрегатом, то для отсоединения разъема надо нажать на пластмассовое крепление.
Откручиваются болты. Как при очистке, сначала выкручивается левое крепление, а затем правое. Производится демонтаж вышедшего из строя регуляторного устройства.
Также очищается поверхность, на которую монтируется уплотнительный элемент. Последний проверяется на предмет наличия дефектов — потертостей, трещин и т. д. При их наличии уплотнительная резинка меняется на новую. Перед монтажом уплотнитель обрабатывается моторной жидкостью, после чего монтируется на посадочное место дросселя.
Устанавливается контроллер, подключается разъем с проводами для его питания. К аккумулятору подсоединяется провод.
После монтажа производится процедура калибровки. Микропроцессорный модуль должен выполнить ее самостоятельно, для этого используется электронное реле. Чтобы откалибровать новый датчик, зажигание активируется на несколько минут, после чего отключается. Если выполненные действия помогли и обороты больше не плавают, а остаются на одном уровне, то процедуру замены можно считать завершенной.

Пример замены регуляторного устройства холостых оборотов на автомобилях Лада десятого семейства с инжекторными ДВС приведен каналом В гараже у Сандро.

Замена регулятора

Место крепления ДХХ

Вначале нужно приготовить все необходимое:

Для замены подойдет датчик с маркировкой «Омега» 2112-114830 или «КЗТА» 2112-1148300-04.
В процессе нам нужна отвертка и накидной ключ на 13 мм.
Стоит подготовить несколько тряпок, а также баллончик WD-40 и очиститель для карбюратора.

Снятие несиправного устройства

Поставить авто на ровную поверхность, установив ручной тормоз;
Поднять и закрепить крышку капота;
Отключить питание. Этот момент не дежурный – он обязательный!
Снять защитный кожух мотора;
Ослабить хомут, и снять резиновую трубку, идущую от воздушного фильтра;
Снять крепление патрубков ВФ и гофру;
Отвинтить крепежные болты и вытащить трос, идущий от дроссельной заслонки к педали газа.
Очистить при помощи тряпки все поверхность около дроссельного узла;
Смазать WD-40 крепежные винты ДУ и регулятора холостого хода, чтобы они легко отвинчивались;
Отвинтить гайки на 13 мм и вытянуть дроссельный узел;
Отключить РХХ и снять его с клемм;
Если в каких-либо местах есть грязь, ее нужно тщательно вытереть;
Отверткой нужно отвинтить крепежные болты ДУ и РХХ;
Извлечь клапан из крепежного гнезда.

Установка нового

Все пространство около дроссельного узла промыть и вычистить;
Новый регулятор установить на место в положение, аналогично положению старого устройства;
В комплекте с датчиком идет резиновая прокладка, ее нужно смазать моторным маслом;
Завинтить крепежные винты, убедившись в надежном креплении устройства;
Установить ДУ обратно, плотно закрутив;
Подсоединить клеммы к разъемам клапана;
Закрепить трос, идущий к дроссельной заслонке, подсоединить патрубок ВФ, затянуть хомуты;
Установить защитный кожух мотора.

После установки датчик нужно откалибровать – подключить питание и включить мотор на 10 секунд. Теперь новый РХХ ВАЗ 2114 готов к эксплуатации. Наша работа успешно завершена.
