Преимущества и недостатки турбированного бензинового двигателя

Турбонаддув принцип работы дизельного и бензиного агрегата

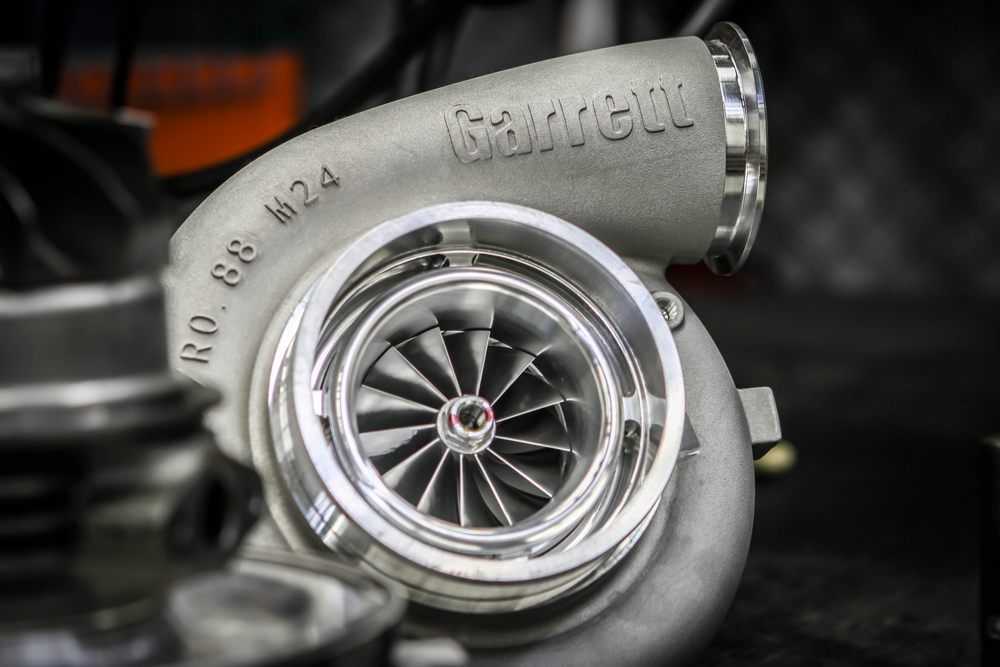

Что такое турбокомпрессор в автомобиле

Первые турбинные компрессоры появились в начале ХХ века. Их изобретение связывают с американским изобретателем Альфредом Бюхи. Именно он в 1911 году зарегистрирован устройство в патентном бюро США 1911 году. Бюхи удалось добиться очень неплохих показателей – прирост мощности при использовании турбины составил 120 %.

Изначально турбокомпрессоры применяли на корабельных дизельных и авиационных бензиновых двигателях. Впервые на колесных транспортных средствах их начали использовать в 1938 году. Именно тогда автомобилестроительная компания из Швейцарии Swiss Machine Works Sauer сконструировала грузовик, в котором использовалась эта технология. Вскоре турбинные компрессоры стали широко применять и на легковых автомобилях.

По сути, турбокомпрессор представляет собой воздушную турбину с несложным строением, которая работает за счет выхлопных газов, выходящих из выпускных клапанов цилиндров. Образовавшаяся энергия используется для нагнетания воздуха в цилиндры. Оно выполняет две функции:

  • увеличивает давление внутри цилиндра;
  • обеспечивает поступление большего количества кислорода.

Оба фактора благотворно влияют на воспламенение топливной смеси – оно становится более интенсивным и ровным. Это, в свою очередь, уменьшает эффективный расход топлива и увеличивает мощность мотора. Таким образом, технология позволяет увеличить силу двигателя, не увеличивая его объем. Именно это основное назначение рассматриваемого узла автомобильного двигателя.

В настоящее время турбинный компрессор используется в в подавляющем большинстве моделей легковых автомобилей. Это и не удивительно: устройство позволяет существенно повысить общую мощность автомобильного двигателя, сохранив при этом стоимость транспортного средства почти неизменной.

Двигатели, оснащенные турбокомпрессором, принято называть турбопоршневыми. А система подачи воздуха в цилиндры с помощью устройства называется турбонаддув.

для автомобиля

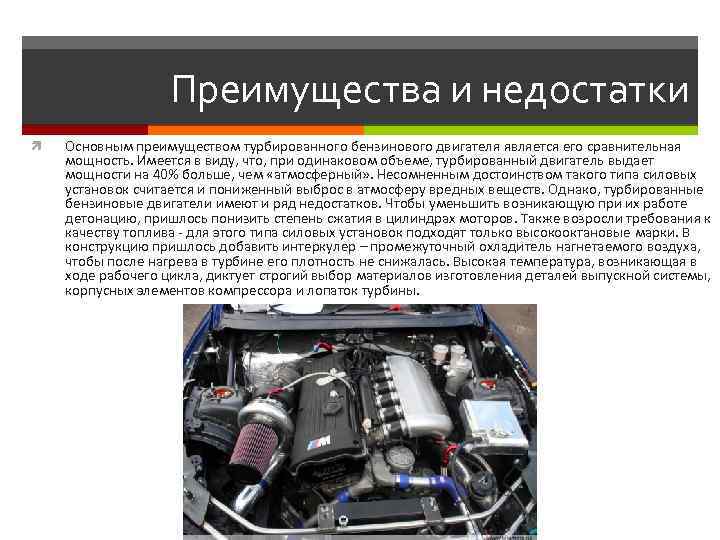

Преимущества и недостатки современного турбомотора

Перед тем, как мы приступим к анализу плюсов и минусов турбодвигателя, хотелось бы еще раз обратить ваше внимание на один нюанс. Как утверждают маркетологи, доля реализуемых новых автомобилей с турбонаддувом сегодня существенно увеличилась

Более того, многочисленные источники делают акцент на том, что турбодвигатели все больше и больше теснят «атмосферники», автолюбители зачастую выбирают именно «турбо», так как считают атмосферные двигатели безнадежно устаревшим типом ДВС и т.п. Давайте разбираться, так ли хорош турбомотр на самом деле.

Плюсы турбодвигателя

  1. Начнем с явных плюсов. Действительно, турбодвигатель легче по весу, меньше по рабочему объему, но при этом выдает высокую максимальную мощность. Также моторы с турбиной обеспечивают высокий крутящий момент, который доступен на низких оборотах и является стабильным в широком диапазоне. Другими словами, турбомоторы имеют ровную полку крутящего момента, доступную с самых «низов» и до относительно высоких оборотов.
  2. В атмосферном двигателе такой ровной полки нет, так как тяга напрямую зависит от оборотов двигателя. На низки оборотах атмомотор  обычно выдает меньший крутящий момент, то есть его нужно раскручивать для получения приемлемой динамики.  На высоких оборотах мотор выходит на максимум мощности, но крутящий момент снижается в результате возникающих естественных потерь.
  3. Теперь несколько слов об экономичности турбодвигателей.  Такие моторы и правда расходуют меньше топлива по сравнению с атмосферными агрегатами в определенных условиях. Дело в том, что процесс наполнения цилиндров воздухом и топливом полностью контролируется электроникой.

    Получается, ЭБУ следит за тем, чтобы соотношение компонентов смеси было оптимальным на любых режимах работы турбированного ДВС, благодаря чему достигается полноценное сгорание заряда и происходит отдача максимума полезной энергии. В случае с атмосферными двигателями наполнение зависит как от оборотов коленвала, так и от температуры наружного воздуха, атмосферного давления и ряда других факторов.

  4. Если учесть небольшой вес самого агрегата с турбиной, доступную тягу на низких оборотах и отсутствие зависимости от внешних факторов, турбомотор закономерно расходует в штатных режимах эксплуатации меньше топлива. При этом следует помнить, что данное преимущество полностью исчезает в том случае, если постоянно ездить в режиме «газ в пол». Тогда расход топлива на турбодвигателе может оказаться даже большим, чем у атмосферных аналогов.

Минусы турбированного ДВС

Итак, с основными плюсами разобрались. Что касается минусов, они также присутствуют. Вполне очевидно, что турбомотор сложнее как в плане электроники и исполнительных устройств, так и в плане реализации самой схемы турбонаддува. Повышенные требования к качеству топлива и моторного масла тоже никуда не делись.

Дело в том, что небольшой по размерам и объему агрегат работает в условиях высоких механических и тепловых нагрузок. Давление наддува и температура в цилиндрах намного выше по сравнению с атмосферными двигателями, что означает ускоренный износ турбомотора.

Производители учитывают разные нюансы, закладывая больший запас прочности в агрегат, но во время ремонта турбодвигателя стоимость усиленных деталей получается ощутимо выше. Также двигатель с турбиной имеет большое количество датчиков и магистралей, а также дополнительных систем, что усложняет диагностику в случае возникновения неисправностей.

  1. Очень важным моментом является ресурс самой турбины. Турбонагнетатель повсеместно устанавливается на современные ДВС, окончательно вытеснив механический компрессор. При этом турбина на бензиновом двигателе обычно «ходит» всего около 150 тыс. км, на дизеле этот показатель в среднем составляет до 250 тыс. км. Затем турбокомпрессор нуждается в дорогом ремонте или полной замене.
  2. Что касается известной проблемы в виде «турбоямы» или «турболага», на современных двигателях этот недостаток практически устранен посредством установки турбин с изменяемой геометрией, путем использования технологий «би-турбо» и т.д. Почему практически, а не до конца? Дело в том, что идеальной остроты отклика во время дозирования тяги в процессе дросселирования, которая свойственна атмосферным моторам, все равно нет. Параллельно с этим более сложные системы турбонаддува требуют повышенных затрат, создают определенные затруднения, которые связаны с обслуживанием и ремонтом.

Немного о турбокомпрессоре

Турбокомпрессор или его ещё называют «газотурбинный нагнетатель» (Centrifugal compressors или очень популярно называть «Turbocharger») — это осевой или центробежный компрессор, что функционирует вместе с турбиной. Это конструктивный основной элемент в автомобилях с газотурбированными двигателями.

Давление во впускной системе можно повысить при помощи установки турбокомпрессора, использующего энергию отработавших газов. При его использовании масса воздуха, имеющегося в камерах сгорания, увеличивается. Механический нагнетатель не так эффективен, как турбированный компрессор газов, потому что мощность двигателя не используется для привода.

Тем не менее, после установки центробежной турбины некоторые потери мощности неизбежны. Отработавшие газы из цилиндров не находят выхода, так как турбина преграждает их путь наружу. На двигатель приходится большая нагрузка по очистке цилиндров, вследствие того, что в выпускном тракте создаётся огромное давление. На эту задачу тратится некоторая часть мощности двигателя авто. Конечно, эта потеря ничтожна в сравнении с приростом мощности двигателя объёмом в 30–40%.

После установки центробежной турбины, можно столкнуться с ещё одной проблемой, которая в обиходе называется турбояма. Выходная мощность двигателя изменяется с отставанием от смены давления отработавших газов. Главными факторами, из-за которых образуется турбояма, являются силы трения, инерционность и нагрузка турбины.

Турбонаддув: принцип работы

Задача турбины – нагнетать воздух в цилиндры, что осуществляется при помощи компрессора. Благодаря этому, смесь из топлива и воздуха насыщается кислородом, что приводит к увеличению КПД и улучшению сгораемости топлива. Таким образом, движок начинает работать эффективнее при прежнем объеме.

Чтобы понять принцип работы турбины на двигателе, сначала стоит разобраться с тем, как именно работает обычный двигатель. Его функционирование обеспечивается четырьмя последовательными тактами:

  1. Впуск – движение поршня обеспечивает попадание в камеру сгорания топливно-воздушной смеси.
  2. Компрессия – горючая смесь сжимается.
  3. Расширение – выработанная свечами искра приводит к возгоранию смеси.
  4. Выпуск – поршень перемещается вверх, освобождаются и выводятся выхлопные газы.

Чтобы повысить эффективность работы мотора, идти можно по одному из трех путей:

  1. установить турбонаддув;
  2. увеличить объем двигателя;
  3. повысить количество оборотов коленвала.

Увеличение объема, безусловно, приведет к повышению эффективности, но это неизбежно повлечет за собой повышенный расход горючего. Повышение оборотов коленчатого вала не всегда возможно по техническим причинам, к тому же, не избежать снижения эффективности из-за потерь энергии во время каждого из тактов.

Как работает турбонаддув? Он нагнетает в цилиндр предварительно сжатый воздух, вследствие чего количество поступаемого воздуха повышается, а мощность силового агрегата растет без увеличения его объема.

Когда бензиновый двигатель запускается, газы поступают в турбину, приводя с помощью своей энергии в движение ротор, раскручивающий колесо компрессора, захватывающее воздух, подаваемый в цилиндры. Компрессор увеличивает давление воздуха примерно на 80%.

Турбина на бензиновом двигателе позволяет повысить мощность примерно на 30%.

Как работает авиационный двигатель – простым языком.

 То что вы видите под крылом – это не турбина, а именно авиационный двигатель, а турбина – это его составная часть.

Авиационный турбовентиляторный реактивный двигатель необходим для создания тяги, которая преодолеет сопротивление воздуха, сопротивление самолета и его частей, разгонит самолет до скорости, на которой вырастет подъемная сила, способная оторвать самолет от земли и унести его с полной загрузкой в небо.

Передняя часть двигателя называется воздухозаборник. Воздух, попадая в него, начинает частично сжиматься. Далее воздух попадает на ступени вентилятора и ряд лопаток, где его давление и температура от сжимания начинает расти.

Воздух дальше идет по двум контурам. Внешний контур сжимает воздух благодаря своей форме. Воздух, который пошел во внутренний контур все больше сжимается, проходя каждый ряд статичных и крутящихся лопаток, сделанных из титана.

В компрессоре высокого давления он сжимается и его температура растет. И вот воздух попадает в камеру сгорания, где он смешивается с топливом. В результате этого резко растет тепловая энергия.⠀

Разогретые до огромной температуры газы выходят с бешеной скоростью из камеры сгорания и расширяются. Попадая на колесо турбины, они приводят ее в вращение.Турбина сидит на одном валу с компрессором. Компрессор начинает вращаться и получается замкнутая цепь. Воздух вновь засасывается компрессором и процесс продолжается.

Далее происходит следующее: разогретые до огромной температуры газы выходят с бешеной скоростью из камеры сгорания и расширяются. Попадая на колесо турбины, они приводят ее во вращение.

Турбина сидит на одном валу с компрессором. Компрессор начинает вращаться. Получается замкнутая цепь: воздух вновь засасывается компрессором, и процесс повторяется.

Выходящие газы попадают в сопло и на выходе из него смешиваясь с воздухом с внешнего контура создают реактивную струю, которая и толкает самолет сквозь воздушную среду.

Использование двух турбокомпрессоров и других турбо деталей

На некоторые двигатели устанавливается два турбокомпрессора разного размера. Малый турбокомпрессор быстрее набирает обороты, снижая тем самым задержку ускорения, а большой обеспечивает больший наддув при высокой скорости вращения двигателя.

Когда воздух сжимается, он нагревается, а при нагревании воздух расширяется. Поэтому повышение давления от турбокомпрессора происходит в результате нагревания воздуха до его впуска в двигатель. Для того, чтобы увеличить мощность двигателя, необходимо впустить в цилиндр как можно больше молекул воздуха, при этом не обязательно сжимать воздух сильнее.

Охладитель воздуха или охладитель наддувочного воздуха является дополнительным устройством, которое выглядит как радиатор, только воздух проходит как внутри, так и снаружи охладителя. При впуске воздух проходит через герметичный канал в охладитель, при этом более холодный воздух подается снаружи по ребрам при помощи вентиляторов охлаждения двигателя.

Охладитель увеличивает мощность двигателя, охлаждая сжатый воздух от компрессора перед его подачей в двигатель. Это значит, что если турбокомпрессор сжимает воздух под давлением 7 фунт/дюйм2 (0,5 бар), охладитель осуществит подачу охлажденного воздуха под давлением 7 фунт/дюйм2 (0,5 бар), который является более плотним и содержит больше молекул, чет теплый воздух.

Турбокомпрессоры также обладают преимуществом на большой высоте, где плотность воздуха ниже. Обычные двигатели будут работать слабее на большой высоте над уровнем моря, т.к. на каждый ход поршня подаваемая масса воздуха будет меньше. Мощность двигателя с турбокомпрессором также снизится, но менее заметно, т.к. разреженный воздух легче сжимать.

В старых автомобилях с карбюраторами автоматически увеличивается подачу топлива в соответствии с увеличением подачи воздуха. В современных автомобилях происходит то же самое. Система впрыска топлива ориентируется на данные датчика кислорода в выхлопе для определения необходимого соотношения топлива и воздуха, так что система автоматически увеличивает подачу топлива при установленном турбокомпрессоре.

При установке мощного турбокомпрессора на двигатель с впрыском топлива, система может не обеспечить необходимое количество топлива — либо программное обеспечение контроллера не допустит, либо инжекторы и насос не смогут осуществить необходимую подачу. В этом случае необходимо осуществлять уже другие модификации для максимального использования преимуществ турбокомпрессора.

Устройство системы турбонаддува

Система турбонаддува состоит из следующих элементов:

  • воздушный заборник и фильтр;
  • дроссельная заслонка;
  • турбинный компрессор;
  • интеркулер;
  • коллектор впускной;
  • соединительные патрубки;
  • напорные шланги

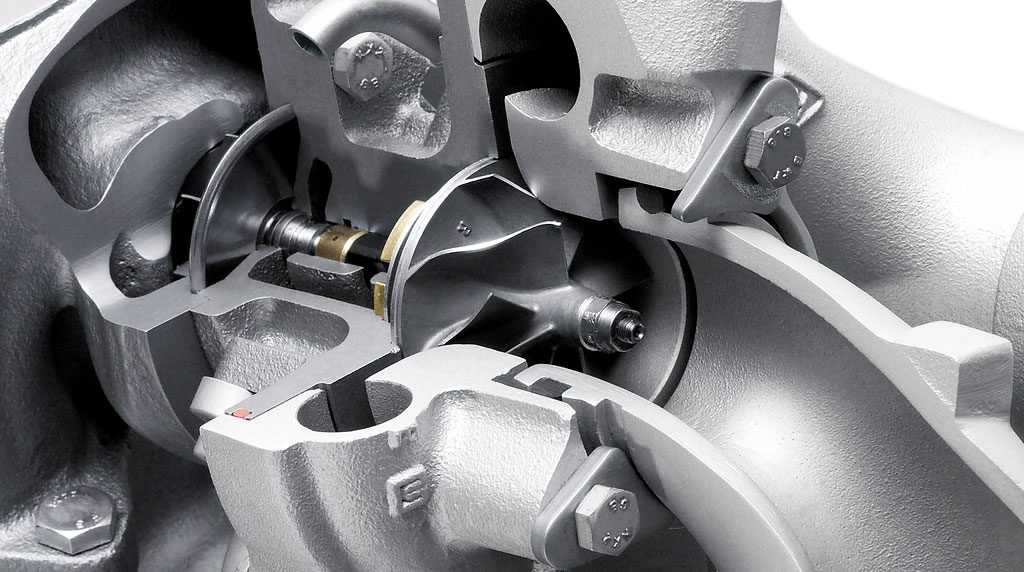

Турбинный компрессор (нагнетатель)

Основной элемент устройства турбонаддува, который предназначен для увеличения рабочего давления воздушной массы в системе впуска. Турбокомпрессор состоит из турбинного и компрессорного колес, которые установлены на роторном валу. Все элементы турбокомпрессора находятся в специальных защитных корпусах.

Турбинное колесо используется для переработки энергии, выделяемой отработанными газами. Колесо и его корпус изготавливаются из высокопрочных и жароустойчивых материалов – стальных и керамических сплавов.

Компрессорное кольцо применяется для всасывания воздушной массы, с дальнейшим ее сжатием и нагнетанием в цилиндры ДВС.

Кольца турбокомпрессора установлены на роторном валу, который совершает вращательные движения в плавающих подшипниках. Для более эффективной работы подшипники постоянно смазываются маслом, которое поступает по канальцам, расположенным в подшипниковом корпусе.

Интеркулер

Интеркулер – воздушный или жидкостной радиатор, который применяется для своевременного охлаждения предварительно сжатого воздуха, вследствие чего происходит увеличивается давление и плотность воздушного потока.

Регулятор давления наддува

Ключевым элементом управления турбонаддувом является регулятор давления наддува, который по сути своей является перепускным клапаном. Основным назначением клапана является сдерживание и перенаправление части вырабатываемых газов в обход турбинного колеса для снижения давления наддува.

Перепускной клапан может быть оснащен приводом электрического или пневматического типа. Активация клапана происходит вследствие приема сигналов от датчика давления.

Предохранительный клапан

Клапан предохранительный используется для предотвращения скачков давления воздушной массы, которое часто возникает при быстром закрытии дроссельной заслонки. Избыточное давление либо стравливается в атмосферу, либо переподается на вход компрессора.

Устройство наддува

Наддув состоит из двух отдельных частей. Это непосредственно турбина и компрессор. Турбина необходима для преобразования энергии выхлопных газов. Компрессор отвечает за подачу сжатого воздуха в камеры сгорания.

Чем больше сжатого воздуха будет подано в цилиндры дизельного мотора, тем больше топлива двигатель сможет потребить за единицу времени. Как результат – значительное повышение мощности без увеличения объемов. Отсюда становится понятно, как проверить турбину на дизельном двигателе – патрубок от коллектора к компрессору должен раздуваться при повышении оборотов.

В основе системы лежит ротор, который крепится на оси. Вся эта конструкция заключена в корпус, способный выдержать высокие температуры. Ротор также изготовлен из жаропрочных сплавов – он без перерывов контактирует с выхлопными газами высокой температуры.

Ось и крыльчатка турбины или колесо с лопастями при работе двигателя вращаются. Частота вращения очень высокая. При этом крыльчатка и ось вращаются в разных направлениях. За счет этого осуществляется более плотный прижим двух элементов друг к другу. Поток газов попадает в выпускной коллектор, а затем в специальный канал – он имеется в корпусе компрессора. Корпус имеет форму улитки. Когда газы пройдут через эту улитку, то затем они на большой скорости подаются к ротору. Это и есть принцип работы турбины на дизельном двигателе.

Ось нагнетателя вращается в специальных подшипниках скольжения. Смазка осуществляется от системы смазки двигателя. Чтобы масло не убегало, турбина оснащается уплотнительными прокладками и кольцами. Эти прокладки защищают узел от прорыва воздуха и газов, а также предотвращают их смешивание. Естественно, полностью исключить возможность попадания газов в воздух не получается, но и большая необходимость в этом отсутствует.

Дизельная турбина или бензиновая – в чем разница?

Вот чем отличаются турбины дизельные от бензиновых:

Температурой газов. Как известно, дизельные двигатели раскручиваются с помощью выхлопных газов. Максимальная температура этих газов может достигать 850°C. Что касается бензиновых турбин, то газы, благодаря которым они раскручиваются имеют 1000°C. Если верить прогнозам специалистов, то уже через несколько лет из-за определенных экологических ограничений, указанная температура увеличится до еще больших показателей. Именно в этом и состоит одно из главных различий между дизельной и бензиновой турбинами.

Материалом. Поскольку турбины обладают различными температурными показателями, то и материалы у них разные из которых изготавливаются, так называемые, «горячие» части турбокомпрессора (корпус и колеса). А еще, в конструкции бензиновой турбины применяются исключительно жаростойкие, жаропрочные сплавы, если сравнивать с дизельной турбиной.

Вывод, относительно того, чем отличаются турбины: дизельная и бензиновая, можно сделать такой – чрезвычайно рискованным является использование дизельной турбины при наддуве двигателя, который на бензине. Соответственно, нежелательно эксплуатировать дизельный двигатель с бензиновой турбиной.

Принцип работы автомобильного турбокомпрессора

Турбокомпрессор является сложным устройством, используемым в целях увеличения мощностных характеристик двигателя благодаря большему количеству воздуха, который подается в цилиндры. Принцип работы турбокомпрессора сводится к следующему:

  • при попадании в мотор топливовоздушной смеси происходит ее сгорание, которая затем выходит через выхлопную трубу. В начале выпускного коллектора установлена крыльчатка, крепко соединенная с другой крыльчаткой, расположенной уже во впускном коллекторе;
  • поток выходящих из двигателя выхлопных газов раскручивает крыльчатку, находящуюся в выпускном коллекторе, которая в свою очередь приводит в движение крыльчатку, установленную на впуске;
  • так, в мотор поступает большее количество воздушной массы, а значит, в него подается и больше топлива. Как известно, чем больше сгорает топливной смеси, тем мощнее становится двигатель. Задача автомобильного турбокомпрессора как раз и состоит в том, чтобы поставлять в силовой агрегат больше воздуха для сжигания большего количества топлива, за счет чего и достигается значительная прибавка мощности.

Использование двух турбокомпрессоров и других турбо деталей

На некоторые двигатели устанавливается два турбокомпрессора разного размера. Малый турбокомпрессор быстрее набирает обороты, снижая тем самым задержку ускорения, а большой обеспечивает больший наддув при высокой скорости вращения двигателя.

Когда воздух сжимается, он нагревается, а при нагревании воздух расширяется. Поэтому повышение давления от турбокомпрессора происходит в результате нагревания воздуха до его впуска в двигатель. Для того, чтобы увеличить мощность двигателя, необходимо впустить в цилиндр как можно больше молекул воздуха, при этом не обязательно сжимать воздух сильнее.

Охладитель воздуха или охладитель наддувочного воздуха является дополнительным устройством, которое выглядит как радиатор, только воздух проходит как внутри, так и снаружи охладителя. При впуске воздух проходит через герметичный канал в охладитель, при этом более холодный воздух подается снаружи по ребрам при помощи вентиляторов охлаждения двигателя.

Охладитель увеличивает мощность двигателя, охлаждая сжатый воздух от компрессора перед его подачей в двигатель. Это значит, что если турбокомпрессор сжимает воздух под давлением 7 фунт/дюйм2 (0,5 бар), охладитель осуществит подачу охлажденного воздуха под давлением 7 фунт/дюйм2 (0,5 бар), который является более плотным и содержит больше молекул, чем теплый воздух.   Турбокомпрессоры также обладают преимуществом на большой высоте, где плотность воздуха ниже. Обычные двигатели будут работать слабее на большой высоте над уровнем моря, т.к. на каждый ход поршня подаваемая масса воздуха будет меньше. Мощность двигателя с турбокомпрессором также снизится, но менее заметно, т.к. разреженный воздух легче сжимать.

При установке мощного турбокомпрессора на двигатель с впрыском топлива, система может не обеспечить необходимое количество топлива — либо программное обеспечение контроллера не допустит, либо инжекторы и насос не смогут осуществить необходимую подачу. В этом случае необходимо осуществлять уже другие модификации для максимального использования преимуществ турбокомпрессора.

Конструкция оси турбины

В центральной части турбонагнетателя расположен осевой блок с узлами подшипников (радиальный, подшипники скольжения, упорный), который использует масляную систему двигателя. Чтобы ротор мог вращаться на предельной частоте максимальное количество времени, необходимо обеспечить масляной клин между валом и подшипниками во избежание прямого трения деталей, которые в процессе работы максимально прижимаются друг к другу. Если в турбине используется система неохлаждаемого корпуса, смазка обеспечит и отвод тепла от блока горячей улитки и вала.

Первая неисправность, которая встречается при ремонте турбин — это эксплуатация агрегата «на сухую», когда детали вращаются в режиме плохой смазки. В этом случае на корпусе турбины появляются следы перегрева, «цвет побежалости», детали быстро изнашиваются, происходит быстрое коксование картера, масляной трубки и всех комплектующих турбины.

Схема турбины с изменяемой геометрией (VNT)

Она также известна под названием – трубина с переменным соплом. Данный тип турбины используется в дизельных двигателях. Девять подвижных лопастей, установленных в турбокомпрессоре, регулируют прохождение потока газов к турбине. Увеличение и блокировка потока газов достигается при помощи привода, регулирующего угол наклона девяти лопастей. Скорость потока газов и давление нагнетаемого воздуха согласуются с количеством оборотов двигателя во время изменения угла наклона лопастей.

Следует напомнить о том, что некоторые двигатели используют несколько турбокомпрессоров. Возможно использование двух (Твин Турбо), трех или же четырёх. В таких конструкциях они устанавливаются последовательно. Первый используется при низких оборотах, а второй — при высоких. Также существует схема установки компрессоров, при которой они располагаются параллельно друг другу. Она используется на V-образных двигателях. На каждый ряд цилиндров приходится по компрессору. Бытует мнение, что один большой турбокомпрессор менее производителен, чем два маленьких.

Какие радиаторы подходят для квартир в многоэтажках?

Итак, к чему же мы пришли? Для квартир идеально подходят:

  • Чугун
  • Медь
  • Биметалл с медью внутри

Другие радиаторы – временное удовольствие. И не просто временное, а кратковременное.

VGT

VGT, Variable-geometry turbocharger, также VNT, Variable Nozzle Turbine — обеспечивает оптимизацию потока отработавших газов за счет изменения сечения входного канала. Необходимость такого изменения обусловлена тем, что оптимальное сечение при низких и при высоких оборотах существенно разное. При большом сечении турбокомпрессор плохо работает на низких оборотах, при маленьком — на высоких. Таким образом, изменение сечения позволяет турбине подстраиваться под нагрузку с максимальной эффективностью.

VGT чаще встречаются на дизельных двигателях, т.к. более надежны при относительно низких рабочих температурах, характерных для дизельных двигателей. Конструктивно VGT отличаются наличием кольца из специальных лопастей особой аэродинамической формы. В маломощных двигателях (легковые автомобили, гоночные автомобили и малотоннажные грузовики) сечение регулируется изменением ориентации этих лопастей. В двигателях высокой мощности лопасти не вращаются, а покрываются специальным кожухом либо перемещаются вдоль оси камеры (VGT со скользящими лопастями). Движение лопастей осуществляется с помощью мембранного вакуумного привода, серво-, гидро- либо пневмопривода.

  1. направляющие лопатки;
  2. кольцо;
  3. рычаг;
  4. тяга вакуумного привода;
  5. турбинное колесо.

Виды турбокомпрессоров

Турбина с перепуском отработавших газов WGT.

В горячей улитке турбокомпрессора есть клапан Вестгейт (wastegate) выпускающий выхлопные газы в обход ротора турбины, для того чтобы ограничить рост давления турбокомпрессора выше заданного значения. Вследствие этого поток газов через турбину уменьшается, что снижает как степень сжатия воздуха турбиной, так и излишне высокие обороты вращения вала турбокомпрессора. При низких нагрузках на двигатель клапан закрывается, и весь поток отработавших газов направляется в турбину.

Турбина с изменяемой геометрией турбины VNT.

Турбина с изменяемой геометрией ТИГ (Variable-Nozzle Turbine – VNT, Variable-Turbine Geometry – VTG, Variable-Geometry Turbo – VGT) отличается от классических турбокомпрессоров наличием кольца из специальных лопастей (лопаток). Это дает возможность управлять потоком отработанных газов через турбину.
На малых оборотах двигателя лопатки находятся в полузакрытом состоянии. Выхлопным газам приходится “протискиваться” в узкие проходы между лопаток. Скорость газа возрастает (закон Бернулли) и он быстрее раскручивает турбину.
На повышенных оборотах двигателя
лопатки открываются. Сечение для прохода газов увеличивается, скорость падает, турбина крутится медленнее.

Турбина с дросселированием VST.

В двигателях легковых автомобилей небольшой мощности нашли применение турбины с золотниковым регулированием (VST Variable Sliding Turbine). Турбина VST работает аналогично турбине с неизменной геометрией, с той разницей, что первоначально открывается один из двух каналов золотника. При достижении максимально допустимого давления наддува золотник, непрерывно перемещаясь в осевом направлении, открывает второй канал. Каналы выполнены так, чтобы наибольшая часть потока отработавших газов направлялась к турбине. Оставшаяся часть отработавших газов, за счет дальнейшего перемещения регулирующего золотника, направляется в обход крыльчатки компрессора внутри турбонагнетателя.

Турбина с Twin-scroll (Твинскролл ) – двойная улитка.
Турбина типа “twin-scroll” отличается от обычной наличием двух каналов, разделяющих надвое рабочую камеру турбины. Таким образом, отработавшие газы подаются на турбину раздельно, за счет чего эффективнее используется импульсный наддув.

За счет чего достигается преимущество?
На четырехтактном двигателе порядок работы цилиндров (например у ЗМЗ-409) 1-3-4-2. Представим, что цилиндр 1 заканчивает свой цикл и достигает нижней точки, открывается выхлопной клапан. В то же время, цилиндр 2 заканчивает выхлопной цикл, закрывая выхлопной клапан и открывая впускной клапан. При наличии обычной одиночной турбины, давление выхлопа от цилиндра 1 будет препятствовать забору воздуха цилиндра 2, поскольку оба выхлопных клапана открыты. Так вот, если камеры разделить, проблема разрешится.
Вдобавок, в последнее время появились турбины с изменяемым Twin-scroll: на входе улитки турбины установлен распределительный клапан (Quick Spool Valve), который перенаправляет поток выхлопных газов в разные каналы. А если учесть, что у разных каналов разная геометрия то мы фактически получаем универсальную, управляемую турбину, которая хорошо работает и на низких и на высоких оборотах двигателя.

Твинскролл турбокомпрессор Borg Warner EFR-7163-J (VTV) с интегрированным QSV клапаном (с изменяемой геометрией)
