Замена шаровых опор на рено логан со снятием без снятия рычага

Какую шаровую опору ставить?

С июня 2013 года французский производитель применяет шаровые опоры нового типа, в которых пальцы смонтированы сбоку, и не имеют циркулярной проточки. Артикулы у старой и новой детали различаются.

У прежнего образца каталожный номер 401604793R (круговой паз под болт), а у нового — 401602523R (паз с одной стороны). При этом не обязательно, что на Рено Логан, выпущенных после 2013 года, установлены шаровые опоры нового типа.

Чтобы выяснить этот вопрос, необходимо выбить опору из кулака.

На заводе, как правило, устанавливаются шаровые опоры двух марок — Lemforder и TRW. Детали обеих марок производятся в Германии, но некоторые заводы Lemforder базируются на территории Румынии.

Шаровые опоры машин Рено Логан 1-го и 2-го поколения, как правило, мало чем отличаются, поэтому являются взаимозаменяемыми.

Если не удалось найти оригинал детали, можно установить аналог — TRW JBJ721 (для автомобилей первого поколения), а также Lemforder 37809 01 или 29469 01.

Хорошо себя зарекомендовали изделия марки Teknorot R-585.

Важность рычага передней подвески, а также шаровой опоры Рено Логан нельзя недооценивать. Разрушение этих элементов во время движения может стать причиной непредсказуемых последствий и ДТП

Вот почему при выявлении симптомов поломки важно сразу диагностировать поломку, выполнить проверку, а при необходимости — замену вышедшей из строя детали. https://www.youtube.com/embed/ya3ueDB3jUo

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Для удобства замены шаровой нужно снять тормозной суппорт целиком. Откручиваем сзади два болта крепления. Болты под ключ на восемнадцать.

Если болты откручиваются в первый раз то они могут туго идти. С завода они посажены на фиксатор резьбы. Желательно при установке их очистить, нанести фиксатор и закрутить.

3. После откручивания болтов суппорта с помощью плоской отвертки разводим тормозные колодки. Упор нужно делать в колодку с той стороны где нет фрикционного материала.

После разведения колодок снимаем суппорт и подвязываем его на проволоке к пружине стойки.

4. Теперь нам нужно открутить болт крепления пальца шаровой. Брызгаем на болт проникающей смазкой и откручиваем болт. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.

Если болт от руки не вынимается, то выбиваем его молотком и выколоткой по размеру.

5. Брызгаем проникающей смазкой в клин куда входит палец шаровой.

6. Несильно забиваем плоскую отвертку в щель куда входит палец шаровой. Далее стучим молотком по рычагу вниз. Ниже на фото я думаю все понятно.

После того как вышла шаровая, снимаем с пальца пластиковый упор который не дает тереться резиновому пыльнику шаровой об кулак. Это очень важная деталь, не забудьте ее поставить на новую шаровую.

7. Шаровая опора запресовывается в рычаг на шлицах. Перед выпресовкой нужно проверить наличие стопорного кольца в пазу который вы можете посмотреть на фото ниже. Если есть стопор снимаем его.

Отмечено место где может быть стопорное кольцо

8. Снимаем пыльник и очищаем металлической щеткой все вокруг шаровой.

9. Подбираем оправку чтобы она вставала снизу шаровой и была чуть больше ее диаметра. В общем нужно чтобы оправка уперлась в рычаг.

10. Подставляем упор под оправку, к примеру трубу и поджимаем ее немного опустив машину с домкрата.

11. Несколькими ударами молотка выбиваем шаровую в оправку.

12. Поднимаем немного домкрат и убираем оправку с упором.

13. Теперь нам нужно запрессовать шаровую. Подбираем оправку чтобы она вставала по диаметру шаровой снизу. Подойдет головка на 36 или 34.

14. Подставляем оправу и упор под нее. Спускаем немного машину с домкрата. После того как спустили смотрим чтобы край рычага куда входит шаровая был горизонтально к телу шаровой. Это нужно для того чтобы шаровая ровней запрессовалась.

Пока не запрессуете шаровую, не снимайте с нее транспортировочный колпачок.

15. Берем оправку в которую мы выпресовывали шаровую и ставим ее сверху. Бьем по оправке и загоняем шаровую на место.

16. После запрессовки снимаем транспортировочный колпачок и одеваем на палец пластиковый упор.

Так же если с вашей новой шаровой идет стопорное кольцо, установите его.

17. Вставляем палец шаровой в кулак. Следите чтобы пластиковый упор встал в паз.

Палец нужно вставить на такую глубину чтобы вошел болт.

Если палец плохо идет, можно снизу рычага немного постучать молотком.

18. Проверяем болт крепежа пальца, он должен быть не потянут. Если болт испорчен, меняем на новый оригинальный.

19. Вставляем болт и затягиваем. Момент затяжки 60 Н·м.

20. Устанавливаем суппорт и колесо.

Советы

В заводской документации по ремонту рекомендуют менять рычаг в сборе. Нет информации о замене шаровой. При выполнении такой работы вся ответственность лежит на Вас.

Рекомендую сразу после замены шаровой покататься по кочкам и посмотреть на нее. Бывает так что в рычаге место посадки прослаблено и она может выскочить.

Замена шаровой опоры «Рено Логан»

Luk VS Valeo: срок службы

Срок бесперебойной работы любого качественного сцепления должен укладываться примерно в 100 000 километров стандартной (среднестатистической) езды. Luk и Valeo без проблем «убираются» в эти рамки благодаря прекрасным материалам, с честью противостоящим механическому износу, трению и температурным «нападкам». В дополнение можем отметить, что диски сцепления Valeo не только выполнены из прочных сплавов, но и термически обработаны, что позволяет предотвратить перегрев, деформацию и преждевременное разрушение.

И опять-таки возвращаясь к статистике: детали сцепления Valeo в среднем «доживают» до 150 000 километров, а маховик при аккуратной езде и вовсе может служить вечно.

Рекомендации

Независимо от способа замены шаровой (со снятием рычага или без демонтажа), сразу после замены нужно ехать на развал-схождение. При этом во время первой поездки и в последующие несколько сотен километров нужно избегать агрессивной езды и проезда неровностей на скорости.

Дело в том, что:

  • шаровой опоре нужно дать время на полную «усадку», также при условии замены сайлентблоков рычагов данное правило распространяется и на них;
  • если при монтаже шаровая не запрессовалась в рычаг должным образом, даже вылет опоры из рычага не приведет к серьезным последствиям на низкой скорости;

Отметим, что менять шаровую в сборе с рычагом всегда лучше, чем по отдельности. Причина в том, что опора запрессовывается в отверстие рычага при помощи шлицов на краях шаровой опоры.

Вполне очевидно, что в процессе эксплуатации шлицы постепенно разбивают отверстие в рычаге, диаметр посадочного отверстия увеличивается.  Конечно, саму шаровую при незначительно износе может и не вырвет, однако стуки в передней подвеске усиливаются.

При выборе шаровой опоры на Логан важно учитывать, что в продаже есть шаровые опоры нового типа, а также старого образца. Новые опоры имеют пальцы сбоку, а также лишены круговой проточки

Артикул шаровой Рено Логан нового и старого образца отличается

По этой причине важно сразу определить, какой тип опоры  стоит на машине, чтобы шаровая Рено Логан полностью подошла. Чтобы разобраться, потребуется выбить опору из кулака

Напоследок добавим, что в качестве замены можно ставить как оригинал (Lemforder, TRW), так и качественные аналоги. В любом случае, следует помнить, что шаровая и рычаг передней подвески являются важными и достаточно сильно нагруженными деталями.

Критические поломки данных элементов могут привести не только к появлению стуков в подвеске и ухудшению управляемости, но и выворачиванию колеса при езде. По этой причине появление любых признаков неисправности шаровых опор или проблемы с рычагами являются весомым основанием для проведения комплексной диагностики ходовой части и немедленной замены вышедших из строя элементов.

Замена шаровой опоры Рено Логан

Если во время диагностики было точно установлено, что опоры неисправны, тогда необходима полная замена шаровой Логан.

Обратите внимание, официально данные элементы неремонтопригодны!

По конструкции шаровая опора и рычаг подвески соединены между собой и представляют цельное изделие.

Однако поменять можно как рычаг и шаровую опору в сборе, так и заменить указанные элементы отдельно. Также замена шаровой Рено Логан может быть выполнена как на снятом рычаге, так и на машине (без снятия рычага).

Как заменить только шаровую со снятием рычага

Для выполнения операции по замене шаровой потребуется снять рычаг, после чего шаровую опору нужно будет выбить. Замена шаровых опор Рено Логан потребует иметь в наличии определенный набор инструментов:

  • ключ торцевой «30»;
  • отвертка плоская;
  • молоток;
  • зубило;
  • рожковые ключи «16» и «18»;
  • головки «13», «16», «18».

Сама шаровая на Рено Логан меняется следующим образом:

Замена шаровой опоры без снятия рычага

На модели Логан замена шаровой опоры также может быть выполнена без снятия рычага подвески. При этом основной недостаток данного метода замены- при запрессовке шаровой опоры сложно определить усилие, с которым опора входит в соответствующее отверстие в рычаге.

Сама замена выглядит следующим образом:

сначала вывешивается и снимается колесо,
затем следует откачать из бачка 30 мл

тормозной жидкости, отверткой развести тормозные колодки;
после демонтируется суппорт, который затем нужно подвесить, чтобы не откручивать тормозной шланг;
далее ключом на 16 потребуется открутить гайку опоры на ступице;
затем палец следует выпрессовывать из гнезда или попробовать его выкрутить;
теперь зубилом поворотный кулак расклинивают и выбивают рычаг с опорой шаровой, отводя их вниз;
следующим шагом будет выпрессовывание шаровой без снятия рычага;
первым снимается стопорное кольцо, после чего шаровую выбивают при помощи трубы и упора;
чтобы запрессовать новую шаровую, нужны головки «36» ил «34», упорная труба;
рычаг ставится параллельно полу, ставится сверху труба с большим диаметром так, чтобы она уперлась в рычаг, при этом, не задевая самой шаровой;
забивается шаровая опора посредством ударов по верхней трубе вплоть до момента нормальной посадки элемента;
дальнейшая сборка производится в обратном порядке, при этом важно убедиться в наличии пластиковой шайбы (защита от протирания пыльника);

Как понять, что время замены пришло: диагностика

Во-первых, субъективно:

  • если во время движения автомобиля по неровной дороге с небольшой скоростью слышен стук в области передних колёс;
  • если при повороте руля слышен скрип спереди автомобиля;
  • если по прямой траектории машина движется неустойчиво.

Во-вторых, объективно:

  • при осмотре передних колёс обнаружен неравномерный износ покрышек;
  • если за подвешенное переднее колесо взяться сверху и снизу, а затем покачать его в вертикальной плоскости, то будет ощущаться люфт, подтверждающий наличие зазора в шарнире;
  • при наружном осмотре самой шаровой опоры обнаружены трещины или разрывы пыльника, что означает выработку ресурса.

Косвенными признаками, указывающими на возможный износ шаровой, являются обнаруженные механические повреждения, деформации или выход из строя других узлов передней подвески Рено Логан. Особенно это касается проверки рычагов, рулевых наконечников, стабилизатора поперечной устойчивости, а также сайлентблоков, резиновых уплотнителей, втулок, пыльников.

Если деталь повреждена, требуется замена шаровых

С одной стороны, упустив это из виду, вы лишь ускорите «гибель» шарнира, а с другой — наличие посторонних шумов в передней подвеске, не относящихся к шаровой опоре, может подтолкнуть вас на замену ещё вполне «здоровой» детали.

Ещё одним косвенным показателем степени износа шаровой является общий пробег автомобиля. Несмотря на то что заявленный запас её прочности всегда больше 100 тыс. км, нужно делать поправку на нашу реальность и смело делить этот показатель на два. Таким образом, ответом на вопрос, сколько ходит деталь, будет: в районе 50 тыс. пробега нужно быть готовым менять шаровые опоры.

Установка нового шарового шарнира

Прежде чем ставить новую шаровую, тщательно очистите все поверхности. Процедура установки элемента намного проще, нежели демонтаж. Для того чтобы собрать весь узел, потребуется выполнить такие действия:

  1. Поставьте корпус шаровой опоры и забейте его аккуратно в посадочное место. Старайтесь не повредить элемент. И следите за тем, чтобы шлицы на корпусе и в отверстии рычага совпали.
  2. Установите резиновый пыльник и зафиксируйте положение корпуса шарового шарнира с помощью стопорного кольца.
  3. Устанавливаете рычаг на местах крепления к кузову. Фиксируете его при помощи гаек.
  4. Так как снять шаровую опору без съемника на «Логане» можно очень просто, устанавливать ее нужно также без специального инструмента. Просто попадаете пальцем в отверстие поворотного кулака и фиксируете положение, вкрутив болт.
  5. Устанавливаете стабилизатор поперечной устойчивости.

После всех этих работ можно установить переднее колесо и проверить работу нового шарнира. На этом окончена процедура замены шаровой на «Рено Логане». Никаких проблем в ходе работы не должно возникнуть.

Как заменить шаровые опоры на Рено Логан?

Если автомобиль, в данном случае Рено Логан, находится в постоянной эксплуатации, замена шаровых опор должна осуществляется своевременно, неважно, самостоятельно ли вы будете проводить данные ремонтные работы или же доверитесь специалистам. Кстати, заменить шаровую опору не так уж и сложно, главное, соблюдать последовательный ход работ и для удобства снять рычаг передней подвески

Но обо все по порядку.

Почему именно шаровой опоре уделяется столько внимания.

Все дело в том, что условия эксплуатации автомобиля влияют на состояние данного узла самым непосредственным образом, а так как состояние дорожного покрытия в нашей стране зачастую не самое лучшее, то шаровые опоры выходят из строя быстрее, чем мы и производитель на это рассчитываем.

Рычаг передней подвески.

Диагностика шаровых опор на Рено Логан.

Диагностику шаровой (она обязательно должна проводить на подъемнике, чтобы колеса машины находились в подвешенном состоянии) на Рено Логан следует начинать с проверки состояния не только самих шаровых опор, но и всей подвески в целом

При этом особое внимание нужно уделить:

  • тем элементам, на которых могут появляться механические повреждения, например, рычагам;
  • резинотехническим изделиям (резинометаллическим шарнирам, шаровым шарнирам подвески, резиновым подушкам, верхней опоре передней стойки), при наличии на данных элементах разрывов, трещин, скручиваний и т.п. дефектов, эти детальки следует заменить;
  • всем наконечникам, и, конечно же, самим шаровым опорам.

Далее проверка передней подвески производится следующим образом.

  • Втулки стабилизатора проверяются в местах крепления к подрамнику и рычагам подвески.
  • Пыльники шаровых осматриваются на предмет износа (при наличии надрывов проводится замена шаровой в сборе).
  • При выжатой педали тормоза проводится покачивание колеса по вертикали. Наличие люфта также свидетельствует о том, что шаровую нужно менять.

Пошаговая инструкция по замене шаровых опор Рено Логан.

Необходимые инструменты.

Допустим, в результате диагностики было выявлено, что замена шаровой опоры вам необходима, тогда для возможности осуществления дальнейших работ потребуется подготовить следующий инструмент: молоток, ключ «на 13», плоскую отвертку, рожковые ключи «на 16» и «на 18», а также ключ торцовый «на 30».

Непосредственно процесс замены.

  • Машина ставится на ручной тормоз, задние колеса блокируются. Передняя часть авто поднимается домкратом и устанавливается на козлы. Теперь нужно демонтировать колеса.
  • С верхнего и нижнего болта откручиваются гайки, которые располагаются на креплении соединительной тяги (ее также демонтируют). Затем выкручивается гайка, удерживающая болт крепления штанги поперечной устойчивости. Вытягивается болт.
  • После откручивается болт самой шаровой. Из поворотного кулака вытягивается ее палец. Болт с переднего и заднего сайлентблока также снимается.
  • Снимается рычаг передней подвески, теперь можно заменять и саму шаровую.
  • Демонтируется пыльник шаровой и металлическое кольцо фиксации. С помощью молотка шаровая выбивается. На ее место устанавливается новая деталь – так, чтобы пазы шлица и зубья шаровой совпадали.

Все остальные действия осуществляются в обратной последовательности, с учетом того, что в идеале замена шаровых опор Рено Логан должна проводиться вместе с заменого рычага.

Демонтаж

Для работы нужно подготовить следующий инструмент:

  • Молоток
  • Рожковый ключ на 18 и 16
  • Торцевой ключ на 30
  • Ключ на 13
  • Зубило
  • Плоская отвертка
  • Устройство для распрессовки

Шаровая Рено Сандеро  меняется после того как рычаг подвески полностью демонтирован. Так же желательно снять суппорт, повернув колесо и отвернув пару болтов. Затем проделываем следующие действия:

  1. Отверткой разводим колодки
  2. Снимаем суппорт

  3. Смазывается резьбовая часть и откручивается болт, который крепит опору
  4. В появившиеся отверстие заливаем смазку и забиваем небольшой клин
  5. Из кулака вытаскиваем шаровую

Если отсутствует пластиковая шайба благодаря которой защищается пыльник, ее следует установить, так как  отсутствие данного элемента сокращает работу опоры в несколько раз.

Когда нужная нам деталь демонтирована из кулака, ее нужно распрессовать, делается это в несколько этапов:

  1. Извлекается стопорное кольцо
  2. На металлической трубке устанавливается опорка
  3. Выбивается шаровая

Во время всех работ нужно следить за тем чтобы имеющийся там пыльник сохранился, так как он нужен для новой детали. Но в случае если он износился его нужно заменить.

Неточность информации

Неоднократно встречался при СССР с тем, что национальность родителей слишком разная. И ребенок мог сам выбирать, какую написать в паспорте. Например, если мама еврейка, а папа казах, в паспорте писали «казах». И все, на всю жизнь ты официально казах, хотя у евреев национальность определяется по матери, а сам ты иудей по вероисповеданию.

То есть, причина первая – недостоверность информации. И смысла в такой графе вроде бы нет? Идем дальше.

Можно ли установить своими руками?

Вопреки распространенному мнению, монтаж пневматической подвески своими руками (в том числе на отечественные автомобили) — реальная затея. Главные компоненты при переделке — пневматические подушки.

Дополнительно покупаются электромагнитные клапана, ниппеля, тройники, штуцера, кислородный шланг и прочие элементы.

В роли компрессора часто используется устройство Беркут R20 или Viair 400P, а в качесте ресивера — воздушный баллон от «камазовской» тормозной системы (с условием незначительной конструктивной доработки).

Для управления пневматической подушкой устанавливается проводной пульт.

Для примера рассмотрим затраты при монтаже пневмоподвески на ВАЗ:

  • Стойки применяются от СААЗ (масляные) — 7-8 тысяч рублей.
  • Подушки — от Скании 4-го поколения. Цена — 3-4 тысячи рублей/штука.
  • Ресивер для пневмоподвески берите с «девятки». Плюсы устройства — наличие обратного клапана, стойкость к высокому давлению, вместимость. Затраты — 2-2.5 тысячи рублей.
  • Клапаны удерживают до 25 атмосфер. Стоимость — 300-400 рублей за штуку.
  • Компрессор. Здесь подойдет модель Беркут Р20. Его плюсы — надежность, быстро накачивание. Общая цена — около 5 тысяч рублей.
  • Прочее оборудование — манометр, фитинги и трубки.

Общие затраты составляют 25-27 тысячи рублей. При этом алгоритм работ, следующий:

  • Монтаж стоек;
  • Протягивание и крепление кислородных трубок;
  • Установка клапана и переднего контура;
  • Монтаж трубок от подушек и самих подушек;
  • Подключение реле, предохранителей и тумблеров;
  • Проверка работы.

Подробнее как установить пневмоподвеску своими руками смотрите здесь .

Назначение шаровых опор + конструкция

Шаровая опора является необходимым узлом автомобиля для соединения колесной ступицы и поворотного рычага. С её помощью совершается их взаимное вращение. Она имеет резиновый пыльник, цель которого – защитить от негативного влияния окружающей среды.

Во время движения машины шаровая опора подвергается знакопеременным нагрузкам, поэтому в практике применяется изготовление деталей с удвоенным запасом прочности. Это совсем неудивительно, ведь возможные последствия из-за разрыва корпуса могут привести как к человеческим жертвам, так и к ухудшению имиджа компании. Но всё же рисковать ездить в них после окончания гарантированной технической устойчивости не рекомендуется.

Конструкция шаровой опоры имеет вид отдельного узла, составленного из двоих элементов. Первый элемент представляет собой стержень, одна сторона которого заканчивается округлой шляпкой, а на другой резьба соединяет шаровую опору с рычагом и с его помощью влияют на поворотный механизм. Другая часть представляет собой обхват первой части. Для дополнительной сохранности стержня она выполнена в виде округлого и продолговатого пузырька. Она имеет такие свойства:

  1. Корпус изготавливается цельным, что позволяет выдерживать им нагрузки, в несколько раз превышающие нормативные. Но злоупотреблять этой характеристикой не следует, так как в случае выхода из строя движение дальше будет под большим вопросом;
  2. Для изготовления детали используются стали специальных марок, которые обрабатываются методом объемной холодной штамповки;
  3. Для защиты корпуса от возможной коррозии вследствие попадания воды при движении или во время конденсации частиц утром через росу шаровая опора проходит процесс анодирования;
  4. Оригинальные заводские запчасти проходят проверки с применением ультразвука;
  5. Защитный кожух делается из специальной морозоустойчивой резины повышенной эластичности, что обеспечивает ему отменные защитные характеристики.

Как узнать, нужно ли менять шаровые опоры?

Есть три причины, на основании которых может быть принято решение о замене:

  1. Заканчивается технический срок эксплуатации, ресурс детали. Обычно, заменять шаровую опору следует каждые 50 тысяч километров пробега автомобиля;
  2. При быстром износе могут возникнуть повреждения пыльника, через которые будет попадать грязь и вода на поверхность опоры, вызывая ускоренный износ самой опоры.
  3. Явные признаки износа, требующие замены детали ранее намеченного срока, который выявляют на слух. Необходимо проехаться на небольшой скорости по грунтовой дороге, если будет подозрительный стук, то велика вероятность люфта или износа.

Пошаговая инструкция по замене шаровых опор Рено Логан.

Необходимые инструменты.

Допустим, в результате диагностики было выявлено, что замена шаровой опоры вам необходима, тогда для возможности осуществления дальнейших работ потребуется подготовить следующий инструмент: молоток, ключ «на 13», плоскую отвертку, рожковые ключи «на 16» и «на 18», а также ключ торцовый «на 30».

Непосредственно процесс замены.

  • Машина ставится на ручной тормоз, задние колеса блокируются. Передняя часть авто поднимается домкратом и устанавливается на козлы. Теперь нужно демонтировать колеса.
  • С верхнего и нижнего болта откручиваются гайки, которые располагаются на креплении соединительной тяги (ее также демонтируют). Затем выкручивается гайка, удерживающая болт крепления штанги поперечной устойчивости. Вытягивается болт.
  • После откручивается болт самой шаровой. Из поворотного кулака вытягивается ее палец. Болт с переднего и заднего сайлентблока также снимается.
  • Снимается рычаг передней подвески, теперь можно заменять и саму шаровую.
  • Демонтируется пыльник шаровой и металлическое кольцо фиксации. С помощью молотка шаровая выбивается. На ее место устанавливается новая деталь – так, чтобы пазы шлица и зубья шаровой совпадали.

Все остальные действия осуществляются в обратной последовательности, с учетом того, что в идеале замена шаровых опор Рено Логан должна проводиться вместе с заменого рычага.

Какие подготовительные работы необходимо провести

Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.

Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36.

  • снять колесо;
  • снять суппорт;
  • открутить и выбить шаровую опору;
  • снять рычаг (при первом методе);
  • выпрессовать старую опору;
  • впрессовать новую;
  • собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

  1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.

    Демонтируйте суппорт.

  2. Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую.

    Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую.

  3. Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится).

    Если старый пыльник цел, лучше сохранить его.

  4. Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
  5. Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно.

    Будьте внимательны при работе с посадочным гнездом шаровой.

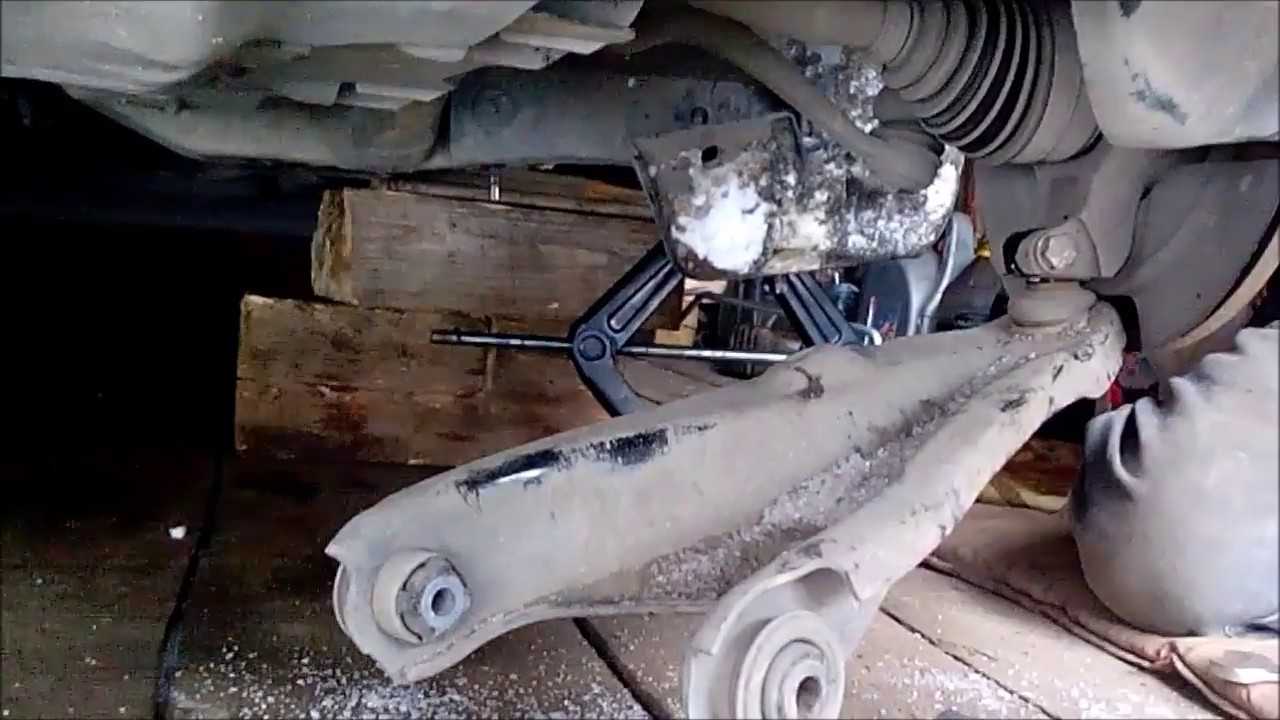

  6. Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
  7. Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
  8. Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Замена шаровой опоры Рено Логан и Сандеро

В зависимости от того, какой способ замены опоры был выбран (с рычагом, или отдельно), сложность выполнения работы будет разной. Дело в том, что при замене только опоры без рычага придется выпрессовывать старую и запрессовывать новую. Конечно, это можно сделать проставками и кувалдой, тем не менее куда безопаснее для рычага использовать пресс.

Теоретически замена шаровой опоры возможна и без демонтажа рычага, но только в том случае, если владелец собирается продавать машину. Мы же понимаем, что любая неестественная ударная нагрузка на рычаг все-таки скажется на его геометрии. Последствия могут быть самыми разными и в худшем случае покупка нового рычага нам будет казаться манной небесной. Поэтому все же стоит подумать.

Тем не менее меняют опору по такой методике:

  1. Вывешивается передняя часть автомобиля, снимаются передние колеса.
  2. Откручиваем грязезащитный кожух в колесной арке.
  3. Откручиваем гайки крепления рычага.
  4. Откручиваем гайку болта фиксации стяжного болта шарового пальца на поворотном кулаке.
  5. Вынимаем болт из кулака.
  6. Выпрессовывем шаровый палец из кулака.
  7. Снимаем рычаг в сборе с шаровой опорой.
  8. Используя проставку, которая больше опоры по диаметру снизу, выпрессовываем опору из рычага с помощью пресса.
  9. Очищаем рычаг от пыли и грязи. Берем новую шаровую и, установив срез корпуса опоры параллельно ходу движения машины наружу, вставляем новую опору в рычаг.
  10. С помощью той же оправки и пресса запрессовываем новую опору в рычаг.
  11. Проверяем пыльник и его стопорное кольцо, при необходимости набиваем смазкой пыльник.

Сборку проводим в обратной последовательности.

При неисправности шаровой опоры Рено Логан существует несколько вариантов устранения поломки. Можно, как рекомендует производитель, заменить весь передний нижний рычаг подвески в сборе. С точки зрения безопасности — это лучший вариант, но не самый дешёвый. Дешевле заменить шаровую опору отдельно, но в этом случае есть несколько нюансов при замене.

Шаровая опора — это важная составляющая ходовой части практически любого современного автомобиля. У Логана она неразборная, необслуживаемая и официально поставляется только вместе с рычагом. Состоит из шарового пальца, который запрессован в металлический корпус вместе с пластиковой втулкой.

Предназначена для соединения ступицы рулевого колеса с основным рычагом передней подвески. Если «запустить» этот узел до критического состояния, то переднее колесо может самопроизвольно повернуться в сторону, отдельно от другого. Такая ситуация аварийно опасна, особенно на скорости более 30 км/ч.

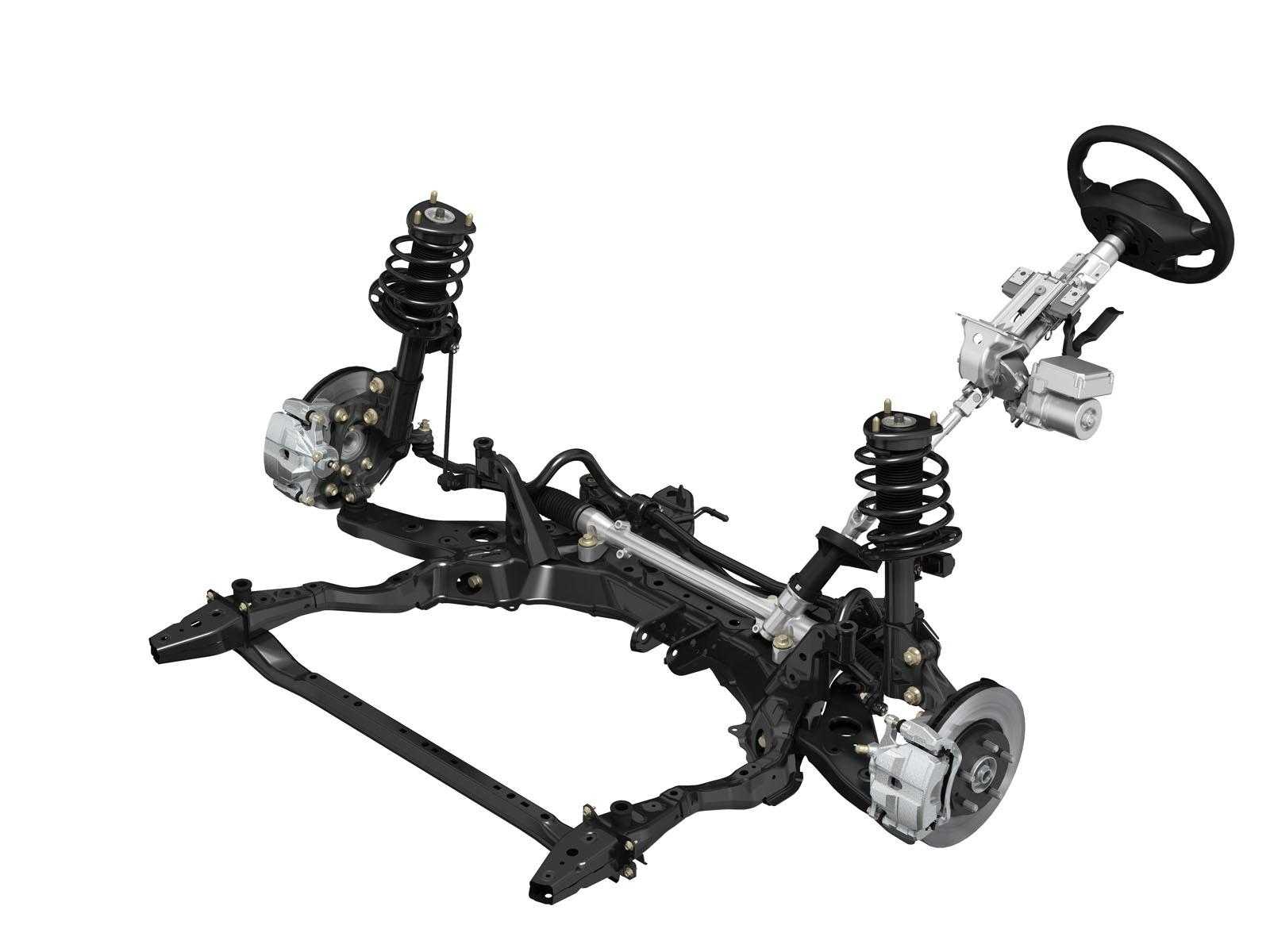

Общий вид устройства передней подвески: 1 — подрамник подвески; 2 — рычаг подвески с сайлентблоками и шаровой опорой; 3 — поворотный кулак со ступицей и подшипником; 4 — амортизационная стойка; 5 — штанга стабилизатора поперечной устойчивости.

Итоги

В ходе статьи выяснилось, что тосол практически никак не отличается от класса антифриза G11. При сравнении тосола с G12/13 отечественный продукт проигрывает, так как в антифризе используются неорганические присадки, а в самом совершенном продукте сменилась даже основа. Владельцам иномарок последних годов выпуска необходимо использовать только антифриз. Для владельцев отечественных машин с годом выпуска до 1996 можно заливать как тосол, так и антифриз G11. Здесь решать, что лучше тосол или антифриз, придется только вам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Great Авто
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
