Новый виток эволюции двс: супер двигатель без коленвала

Бесшатунный двигатель Баландина

Данный мотор известен тем, что в нем отсутствуют шатуны. Преобразование возвратно-поступательного движения поршней в цилиндрах происходит благодаря использованию в конструкции специального эксцентрического механизма.

Общее устройство бесшатунного двигателя предполагает наличие следующих деталей:

  • специальный поршневой шток
  • коленвал особой конструкции
  • подшипник кривошипа и кривошип
  • вал для отбора мощности
  • поршень
  • ползун штока
  • цилиндр

В таком ДВС вместо шатунов были использованы поршневые штоки, которые жестко прикреплены к поршням (в обычном агрегате для соединения используется поршневой палец). Указанные штоки, как и привычные шатуны, охватывают шейки коленвала.

Сейчас читают:

Также на штоках с обеих сторон подшипника изготовлены ползуны. Эти ползуны скользят по специальным направляющим в картере мотора. В результате данная конструкция позволяет избавить поршень и стенки цилиндра от бокового усилия. Фактически, в такой схеме реализации поршень можно считать обычной обоймой для поршневых колец, уплотняющих зазор между цилиндром и поршнем.

Отсутствие боковых усилий позволяет снизить допуски применительно к размерам поршня. Двигатель становится более производительным, экономичным, возрастает ресурс. Также следует отметить компактность такого ДВС и сниженный вес. Однако главным минусом всей конструкции можно считать крайне высокие требования касательно общей точности изготовления указанного эксцентрика.

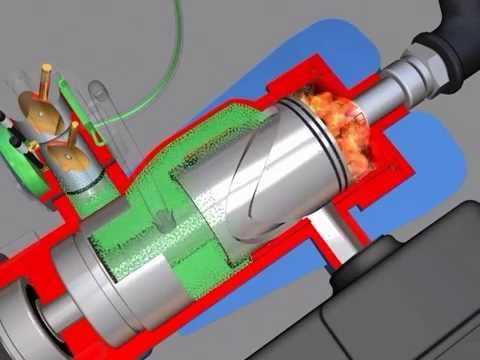

Новый виток эволюции ДВС: супер двигатель без коленвала

Для тех, кто активно интересуется различными изобретениями, доработками и инновациями в сфере двигателестроения, следует обратить внимание на двигатель Ибадуллаева, а также на двигатель без коленчатого вала. Если в первом случае речь идет о значительном увеличении степени сжатия и получении большой мощности без увеличения рабочего объема, то во втором следует понимать снижение механических потерь и рост КПД, расхода горючего, степени вибраций, общего веса ДВС и т.д

Давайте остановимся на моторе без коленвала более подробно

Если в первом случае речь идет о значительном увеличении степени сжатия и получении большой мощности без увеличения рабочего объема, то во втором следует понимать снижение механических потерь и рост КПД, расхода горючего, степени вибраций, общего веса ДВС и т.д. Давайте остановимся на моторе без коленвала более подробно.

Читайте в этой статье

Личная гигиена для мужчин

Подмываясь, обязательно раскрывайте препуциальный мешок, чтоб избежать скапливания там грязи.

Как установить лот в МетаТрейдер 4

Поршень с кольцами и пальцем

Поршень – это небольшая цилиндрическая деталь, изготовленная из алюминиевого сплава. Его основным назначением является преобразование давления выделяемых газов в поступательное движение, передаваемое в шатун. Возвратно-поступательное движение обеспечивается за счет гильзы.

Поршень состоит из юбки, головки и дна (днища). Дно может иметь разную форму (выпуклую, вогнутую или плоскую), в нем содержится камера сгорания. На головке расположены небольшие канавки для поршневых колец (маслосъемных и компрессионных).

Кольца компрессионного типа предотвращают возможное попадание газов в двигательный картер, а кольца малосъемного типа предназначены для удаления лишнего масла со стенок цилиндра.

Юбка оснащена специальными бобышками с отверстиями, для установления поршневого пальца, соединяющий поршень и шатун.

Шатун

Шатун – еще одна деталь КШМ, которая изготавливается из стали методом штамповки или ковки, оснащенная шарнирными соединениями. Шатун предназначен для передачи энергии движения от поршня к валу.

Шатун складывается из верхней, разборной нижней головки и стержня. Верхняя головка соединяется с поршневым пальцем. Нижнюю разборную головку можно соединять с шейкой вала с помощью крышек (шатунных).

Кривошип (колено)

К любому кривошипу (колено) крепится шатун поршня. Зачастую кривошип располагается от оси шеек в определенном радиусе, что определяет ход поршня. Именно эта деталь дала название кривошипно-шатунному механизму.

Коленчатый вал

Еще одна подвижная деталь механизма сложной конфигурации, изготовленная из чугуна или стали. Основным назначением вала является преобразование поступательного поршневого движения поршня во вращательный момент.

Коленчатый вал складывается из шеек (коренных, шатунных), щек (соединяющих шейки) и противовесов. Щеки создают равновесие при работе всего механизма. Внутри шейки и щеки оснащены небольшими отверстиями, через которые под давлением происходит подача масла.

Маховик

Маховик, как правило, установлен на конце вала. Изготавливается из чугуна. Маховик предназначен для повышения равномерного вращения вала для запуска двигателя с помощью стартера.

В настоящее время чаще применяются маховики двухмассового типа – два диска, которые достаточно плотно соединены между собой.

Блок цилиндров

Это неподвижная деталь КШМ, которая изготавливается из чугуна или алюминия. Блок предназначен для направления поршней, именно в них осуществляется весь рабочий процесс.

Блок цилиндров может быть оснащен рубашками охлаждения, постелями для подшипников (распределительного и коленчатого вала), точкой крепления.

Головка цилиндров

Эта деталь оснащена камерой сгорания, каналами (впускными и выпускными), отверстиями для свечей зажигания, втулками и седлами. Головка цилиндров изготавливается из алюминия.

Как и блок, головка также имеет рубашку охлаждения, которая соединяется с рубашкой цилиндра. А вот герметичность этого соединения обеспечивается специальная прокладка.

Закрывается головка небольшой штампованной крышкой, при этом между ними устанавливается резиновая прокладка, устойчивая к воздействию масел.

Поршень, гильза цилиндров и шатун образуют то, что автомобилисты обычно называют цилиндр. Двигатель может иметь от одного до 16, а иногда и больше цилиндров. Чем больше цилиндров, тем больше общий рабочий объем двигателя и, соответственно, тем больше его мощность. Но нужно понимать, что при этом одновременно с мощностью растет и расход топлива. Цилиндры в двигателе могут располагаться по различным компоновочным схемам:

  • рядная (оси всех цилиндров располагаются в одной плоскости)
  • V-образная компоновка (оси цилиндров располагаются под углом 60 или 120 градусов в двух плоскостях)
  • оппозитная компоновка (оси цилиндров располагаются под углом 180 градусов)
  • VR-компоновка (аналогично V-образной, но плоскости располагаются под небольшим углом относительно друг друга)
  • W-образная компоновка представляет собой совмещение на одном коленчатом валу двух VR-компоновок, расположенных V-образно со смещением относительно вертикали

От компоновочной схемы зависит балансировка двигателя, а так же его размер. Наилучшей балансировкой обладает оппозитный двигатель, однако он редко используется на автомобилях из-за конструктивных особенностей.

Так же отличным балансом обладает рядный шестицилиндровый двигатель, но его применение на современных автомобилях практически невозможно из-за его громоздкости. Наибольшее распространение получили V-образные и W-образные двигатели из-за наилучшего сочетания динамических характеристик и конструктивных особенностей.

Картер двигателя

Картер — это основание двигателя. Ом воспринимает все нагрузки, возникающие при работе двигателя, изолирует от окружающей среды детали кривошипно-шатунного механизма и служит резервуаром для масла.

Картер состоит из двух частей: верхней и нижней. Верхняя часть картера отливается вместе с блоком цилиндров и снабжается поперечными перегородками и ребрами, придающими картеру жесткость.

Боковые стенки верхней части картера заканчиваются фланцем, которому болтами крепится нижняя часть картера (поддон).

Нижняя часть картера штампуется из стали и служит резервуаром для масла. Внутри нее имеются перегородки для предупреждения вспенивания и излишнего разбрызгивания масла. Между верхней и нижней, частями картера устанавливается пробковая прокладка.

Плоскость разъема картера может проходить по оси коленчатого вала или несколько ниже. В последнем случае увеличиваются — жесткость и прочность верхней части картера.

В картере расположены коренные подшипники, в которых устанавливается коленчатый вал. Каждый коренной подшипник состоит из основания, прилива, расточенного в перегородке картера, и крышки, прикрепленной к основанию двумя или четырьмя болтами. Болты крышки шплинтуются проволокой, стопорными шайбами или пластинками.

Коренные подшипники коленчатого вала, так же как и шатунные, имеют тонкостенные вкладыши. Рабочая поверхность их выполняется или гладкой, или с канавками и отверстиями для подвода масла.

Один из коренных подшипников используется для ограничения осевых перемещений коленчатого вала и называется поэтому упорным. Вкладыши такого подшипника изготавливаются с заплечиками, которые заливаются антифрикционным сплавом, или применяются специальные упорные шайбы, которые также заливаются антифрикционным сплавом. Шайбы устанавливаются в основании и крышке подшипника.

Для предотвращения вытекания смазки из картера двигателя в местах выхода коленчатого вала у многих двигателей на заднем конце вала выполняется маслосбрасывающий буртик и нарезается маслосгонная резьба (направление резьбы противоположно направлению вращения вала), а на переднем конце устанавливается маслоотражательное кольцо. Кроме того, места выхода коленчатого вала уплотняются сальниками.

В картере имеются различные полости, сверления, приливы и фланцы для размещения и крепления распределительного и других механизмов, а также масляных трубок. С наружной стороны картера крепятся детали и приборы системы охлаждения и питания двигателя.

В двухтактных дизелях имеется уравновешивающий механизм. Хотя этот механизм конструктивно и связан с распределительным механизмом, но он имеет непосредственное отношение к кривошипно-шатунному механизму и предназначен для уравновешивания сил инерции, возникающих в нем при работе двигателя и достигающих наибольших значений в тот момент, когда поршни проходят мертвые точки. В механизм входят дополнительный уравновешивающий вал и противовесы на распределительном и уравновешивающем валах.

Новый виток эволюции ДВС: супер двигатель без коленвала

Для тех, кто активно интересуется различными изобретениями, доработками и инновациями в сфере двигателестроения, следует обратить внимание на двигатель Ибадуллаева, а также на двигатель без коленчатого вала. Если в первом случае речь идет о значительном увеличении степени сжатия и получении большой мощности без увеличения рабочего объема, то во втором следует понимать снижение механических потерь и рост КПД, расхода горючего, степени вибраций, общего веса ДВС и т.д

Давайте остановимся на моторе без коленвала более подробно

Если в первом случае речь идет о значительном увеличении степени сжатия и получении большой мощности без увеличения рабочего объема, то во втором следует понимать снижение механических потерь и рост КПД, расхода горючего, степени вибраций, общего веса ДВС и т.д. Давайте остановимся на моторе без коленвала более подробно.

Читайте в этой статье

Рулетики из свинины с пикантной начинкой

Категория:
Горячие блюда Блюда из мяса Горячие блюда из свинины

Очень люблю всякие разные эксперименты с мясом. Обожаю разные начинки. Вот и принесла вам на пробу очередное блюдо. У меня много разных рецептов, но этот живёт уже очень давно, предлагаю попробовать и Вам! Угощайтесь!

Поршневые кольца

Поршневые кольца обеспечивают плотное подвижное соединение поршня с цилиндром. Они предотвращают прорыв газов из надпоршневой полости в картер и попадание масла в камеру сгорания. Различают компрессионные и маслосъемные кольца.

Компрессионные кольца (два или три) устанавливают в верхние канавки поршня. Они имеют разрез, называемый замком, и поэтому могут пружинить. В свободном состоянии диаметр кольца должен быть несколько больше диаметра цилиндра. При введении в цилиндр такого кольца в сжатом состоянии оно создает плотное соединение. Для того чтобы обеспечить возможность расширения установленного в цилиндре кольца при нагревании, в замке должен быть зазор 0,2…0,4 мм. С целью обеспечения хорошей приработки компрессионных колец к цилиндрам часто применяют кольца с конусной наружной поверхностью, а также скручивающиеся кольца с фаской на кромке с внутренней или наружной стороны. Благодаря наличию фаски такие кольца при установке в цилиндр перекашиваются в сечении, плотно прилегая к стенкам канавок на поршне.

Маслосъемные кольца (одно или два) удаляют масло со стенок цилиндра, не позволяя ему попадать в камеру сгорания. Они располагаются на поршне под компрессионными кольцами. Обычно маслосъемные кольца имеют кольцевую канавку на наружной цилиндрической поверхности и радиальные сквозные прорези для отвода масла, которое по ним проходит к дренажным отверстиям в поршне (см. рис. а). Кроме маслосъемных колец с прорезями для отвода масла используются составные кольца с осевыми и радиальными расширителями.

Для предотвращения утечки газов из камеры сгорания в картер через замки поршневых колец необходимо следить за тем, чтобы замки соседних колец не располагались на одной прямой.

Поршневые кольца работают в сложных условиях. Они подвергаются воздействию высоких температур, а смазывание их наружных поверхностей, перемещающихся с большой скоростью по зеркалу цилиндра, недостаточно. Поэтому к материалу для поршневых колец предъявляются высокие требования. Чаще всего для их изготовления применяют высокосортный легированный чугун. Верхние компрессионные кольца, работающие в наиболее тяжелых условиях, обычно покрывают с наружной стороны пористым хромом. Составные маслосъемные кольца изготавливают из легированной стали.

Как зарождался современный ДВС?

Если сравнивать автомобиль с организмом человека, то именно движок будет выполнять роль сердца. Без него эксплуатация транспортного средства попросту невозможна. Само слово мотор в переводе с латыни означает приводить в движение. И если в двух словах, то это устройство отвечает за преобразование энергии от сгорания топлива в механическую, без которой автомобиль не заведется.

Впервые о подобном агрегате услышали в далеком 1801 году, а благодарить за это изобретение следует французского инженера Филиппа Лебона. А вот создателем образцов, наиболее близких по строению к современным моторам, считают немецкого инженера-самоучку Николауса Отто. О его достижениях мир узнал спустя более 70 лет, в 1877 году.

Альтернатива капремонту

Многие предпочитают не ремонтировать изношенный двигатель, а взять так называемый контрактный (бэушный) мотор. Неплохой вариант, удастся даже серьезно сэкономить — полная переборка порой обходится вдвое дороже. Например, цена «живого» мотора для Гранты — 25–30 тысяч рублей, для Логана — 45 тысяч рублей. За более сложные многоцилиндровые двигатели просят ­от 80 до 200 тысяч рублей и более.

Материалы по теме

Контрактные двигатель и коробка — все ваши риски. Советы эксперта

Но эйфория неуместна: все-таки не нужно забывать, что вы покупаете не новый, а бэушный агрегат! И это лотерея, в которую можно и проиграть. Поэтому перед тем, как принять окончательное решение, советуем прошерстить интернет. Почитать отзывы о продавцах бэушных агрегатов и о конструктивных достоинствах и недостатках вашего мотора. Например, не стоит покупать подержанные 2-литровые алюминиевые моторы G4KD, устанавливаемые на многие модели Hyundai и Kia. Обычно эти агрегаты не доживают до 150 000 км — появляются задиры на стенках цилиндров, из-за чего резко усиливается масляный аппетит. Такие моторы восстанавливают перегильзовкой.

И еще. Номер двигателя не фигурирует в регистрационных документах, но замену мотора все равно надо оформлять в ГИБДД.

Двигатель Фролова: мотор без шатунов и коленвала

Основным принципом В. Фролова, который был положен в основу его разработок, является то, что  коленчатый вал является далекой от совершенства деталью. По этой причине талантливый инженер детально изучил конструкцию двигателя Баландина, после чего предложил ряд собственных доработок.

С учетом того, что недостатком бесшатунного мотора Баландина оставались повышенные требования к точности изготовления эксцентрика, на начальном этапе Фролов существенно модернизировал данный узел преобразования. Однако далее был признан факт, что полностью избавиться от недостатков схемы мотора Баландина крайне сложно.

При этом Фролов не остановился на достигнутом, а также не оставил мысль избавиться от коленвала

 Дальнейшие поиски надежных и эффективных механизмов преобразования привели к тому, что изобретатель обратил внимание на механизм ткацкого станка

В результате был создан сегментно-роторный мотор, в основу которого были  положены как заимствованные и доработанные, так и собственные идеи. Полученный двигатель не имеет коленвала, вместо данной детали используется механизм, который по принципу действия и своему устройству похож на шарнир разных угловых скоростей. Такое устройство более известно под названием шарнир Гука.

Вращающиеся детали в таком двигателе Фролова работают благодаря использованию подшипников качения. Что касается смазочной системы, моторное масло подается под крышки клапанов, затем стекает, осуществляя смазку и отвод лишнего тепла. Чтобы масло хорошо охлаждалось, перед двигателем также отдельно установлен масляный радиатор.

Ремонт шатунов

Шатуны большинства автотракторных двигателей изготавливают из сталей 45, 40Х, 40Г и др. Основные дефекты шатунов: изгиб и скручивание стержня; износ отверстия нижней головки шатуна, втулки и отверстия верхней головки под втулку; износ опорных поверхностей крышки под гайки шатунных болтов и др.

Шатуны выбраковывают при наличии трещин, обломов, аварийных изгибов. Кроме того, шатуны двигателей СМД-60, СМД- 64 и их модификаций выбраковывают, если смяты треугольные шлицы на опорных поверхностях разъема нижней головки.

Изгиб и скрученность шатунов проверяют при помощи индикаторных и оптических приспособлений. В мастерских общего назначения для проверки шатунов используют приспособление КИ-724, которое является универсальным и позволяет контролировать шатуны двигателей разных марок. Перед проверкой в отверстие плиты 4 приспособления вставляют оправу 7. При этом опорная поверхность 8 оправки для нижней головки шатуна должна находиться вверху, а зажимной палец 5 — внизу. Шатун без втулки верхней головки закрепляют на оправке 7. В отверстие верхней головки шатуна предварительно вводят малую оправку приспособления. Установив призму 2 на малую оправку, перемещают шатун вместе с оправкой и призмой до тех пор, пока упор призмы не коснется поверхности плиты. В таком положении закрепляют оправку рукояткой 6. Затем снимают шатун с приспособления, а призму с индикатором устанавливают на оправку 7 и перемещают, пока упор призмы не коснется поверхности плиты и стрелка индикатора не повернется на 1,0-1,5 оборота. В этом положении стрелку верхнего индикатора устанавливают на ноль. Поворачивают призму на оправке так, чтобы измерительный стержень нижнего индикатора и второй упор соприкасались с плитой, и устанавливают на ноль стрелку другого индикатора.

Устанавливают шатун на оправке 7 так, чтобы его нижняя головка уперлась в ограничитель 3. Ставят призму на малую оправку верхней головки шатуна и подводят ее к плите. При касании упора призмы стрелка верхнего индикатора покажет величину изгиба в сотых долях миллиметра на длине 100 мм. Повернув призму другой стороной, нижним индикатором определяют величину скрученности шатуна.

Для шатунов дизелей всех марок изгиб не должен превышать 0,05 мм, а скрученность — 0,08 мм на длине 100 мм (расстояние между упором призмы и измерительным стержнем индикатора). Допустимый изгиб шатунов автомобильных двигателей 0,03 мм, допустимая скрученность 0,06 мм.

Шатуны, имеющие изгиб или скрученность, выходящие за допустимые значения, восстанавливают или выбраковывают. Допускается правка с подогревом стержня пламенем газовой горелки до температуры 450-500°С. Подогрев снимает внутренние напряжения в стержне шатуна, которые во время работы двигателя стремятся возвратить шатун в исходное (деформированное) состояние.

Износ отверстий нижней головки шатуна устраняют несколькими способами в зависимости от степени износа. Перед восстановлением проверяют опорные поверхности под головки шатунных болтов и гаек, а также плоскости разъема.

Опорные поверхности фрезеруют до выведения следов износа. Смятые или изношенные плоскости разъема фрезеруют или шлифуют до получения параллельности плоскостей с образующей отверстия. Непараллельность допускается не более 0,02 мм на всей длине плоскостей разъема.

Если слой металла, снятый шлифованием с плоскостей разъема крышки, не превышает 0,3 мм, а с плоскостей разъема шатуна 0,2 мм для дизелей и соответственно 0,4 и 0,3 мм для карбюраторных двигателей, то шатун собирают, затягивают гайки с нормальным усилием затяжки и растачивают, а затем шлифуют до номинального размера.

Если отверстия под вкладыши в шатунах изношены настолько, что с плоскостей разъема требуется снимать слой металла больший, чем указано выше, то отверстия восстанавливают наращиванием слоя металла (железнение, газопламенное напыление и др.) с последующей обработкой под номинальный размер.

Изношенное отверстие под втулку в верхней головке шатуна растачивают или развертывают до выведения следов износа и запрессовывают втулку увеличенного размера по наружному диаметру. Отверстие под втулку растачивают на станке УРБ-ВП-М или на токарном станке с помощью специального приспособления. После расточки втулку раскатывают роликовыми раскатниками на тех же станках. При растачивании оставляют припуск на раскатку 0,04-0,06 мм. Процесс раскатки уменьшает шероховатость поверхности и увеличивает прочность посадки втулки на 70—80%.

Изношенные втулки верхней головки шатуна восстанавливают обжатием с последующим наращиванием наружной поверхности меднением, осадкой в шатуне, термодиффузионным цинкованием с последующей механической обработкой.

Объем бедствий

Капиталка бывает частичная и полная. Чтобы определить, какой ремонт нужен мотору, надо провести контрольные замеры и дефектовку — начать с состояния цилиндров и люфтов поршней в них, осмотреть вкладыши и замерить диаметр шеек коленвала, оценить зазоры в поршневых пальцах. При частичной капиталке обычно ограничиваются заменой поршневых колец, вкладышей, сальников, прокладок. При полной переборке список получается намного длиннее, и объем работ существенно больше. Выше, соответственно, и стоимость ремонта.

Полная капиталка

Последовательность действий при полной капиталке следующая. Сначала двигатель снимают с машины. Дороже всего эта операция на полноприводных автомобилях с автоматическими коробками передач.

Материалы по теме

Не пора ли вам «капиталить» мотор: основные признаки

Далее — разборка, мойка, дефектовка и микрометраж. Только на этом этапе можно определить более-менее точную стоимость ремонта. Если вердикт выносят раньше — повод насторожиться. Скорее всего, вы попали к некомпетентным мастерам, или вас попытаются обмануть.

После замеров и дефектовки основные детали направляют на мехобработку — многие мастерские не держат дорогого оборудования для расточки блоков и шлифовки коленвалов и отправляют детали смежникам. От объема мехобработки сильно зависит стоимость работ. Потом мотор собирают, устанавливают на машину и заправляют рабочими жидкостями.

Теперь о запчастях — они в общей калькуляции составляют обычно половину всех расходов на капиталку. Меняются все прокладки, резиновые и резинометаллические уплотнения. Элементы привода ГРМ всегда меняют, если он ременный, и почти всегда, если цепной. При любой переборке устанавливают новые поршневые кольца и вкладыши коленчатого вала. Поршни современных моторов очень нагружены и чаще всего тоже подлежат замене.

К деталям, которые меняют по результатам диагностики, относятся клапаны, масляные насосы и даже коленчатые валы, если нет возможности шлифовки под ремонтный размер. Основные детали — блок цилиндров и головки — стараются отремонтировать. При этом цилиндры либо растачивают под ремонтный размер, либо перегильзовывают под стандартные поршни. В головке иногда приходится восстанавливать постели распредвалов и менять втулки клапанов, фрезеровать привалочную плоскость и почти всегда — обрабатывать седла клапанов.

Причины появления гипертонии

Причины появления гипертензивного состояния заключаются в таких факторах:

  • чрезмерное употребление соли;
  • алкоголь и курение;
  • ожирение при недостаточной физической активности;
  • заболевания щитовидной и поджелудочной железы;
  • наследственный фактор;
  • пожилой возраст;
  • нарушения в работе почек;
  • длительные стрессовые состояния;
  • осложнения в сердечно-сосудистой системе и т.д.

Сообщества › Кулибин Club › Форум › Двигатель без коленвала .

нашел такой ролик на youtubeyoutu.be/s6GW0-iwMSMкак вы думаете это правдо

или очередной утурок шарлатан .главное обратите внимание на написанные показатели этого двигателя

видать никому не интересно

что-то я этому волосатому не доверяю)

вот вот и я о том же …самое прикольное … то что он показывает механизм говоря (вот посмотрите я вам все открыл . все видно) самое главное что ничего не видно . и конструкция не понятна… вот и доверия нет .да и еще на мысль наталкивает . что он мог стырить какую то запатентованную систему механизмов . вот и не хочет типо сам потентовать.

ага вместо пальцев шаровые опоры поставил, которые вырвет нахрен

ну при таких данный запрасто

ага вместо пальцев шаровые опоры поставил, которые вырвет нахрен

такто не вырвет на растяг нагрузки нет .а волосатику не верю

это не фейк. агрегат рабочий но недолговечный. этот мотор на одной из выставок показывали в разрезе. суть там в измененном шатуне. вобшем низ шатуна не сидит на колене как на обычных ДВС а представляет собой овальную шестерню с внутренним зацеплением и на колене соответственно есть неподвижная шестерня которая входит в зацепление с шатуном.

механизм очень хлипкий — думаю если дать ему нагрузку, то зубья шестеренок долго не проживут…

на ютубе посмотрите — там есть ролики где показан данный двс в разрезе)))

а как тебе такой двигатель . что то прям офигеть

все понял теперь про того волосатого дядьку… вообщем без кривошипный двигатель .да изобрел «велосипед» тото он его не хочет патентовать . потомучто давно уже все запатентовано .такие безкривошипные (безшатунный) двигатели уже во всю производяться для авиации . малой конечно .очень уж заманчивы малые размеры и снижение веса . (поэтому и используют их в авиации) только вот обслуживать их замучиешьсявот дипломная работа чьято а вот рабочая версия только система безшатуна наверное другая . (посмотрем это видео я подумал обычный двигательно . но расположение гаршков заставило задуматься . как же они там соеденины если они находятся в одной плоскости )

последнее видео — это двигатель очень похож на звездообразный, придуман оч давно, вот несколько интересных ссылок www.volnovoidvigatel.ru/star-engine.htmlи на википедии есть описания!
