Что такое парктроник, устройство, принцип работы, как проверить

Как проверить датчик парктроника?

Парктроник помогает водителю ощущать внешние размеры автомобиля и контролировать расстояние до преград.

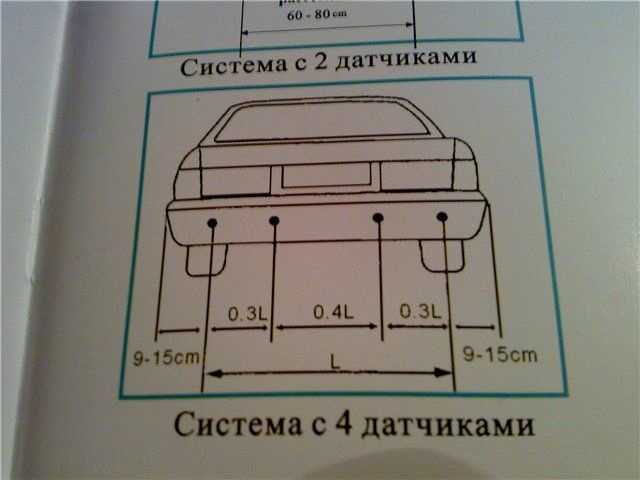

Расположение датчиков парктроника может быть различным. Они устанавливаются спереди и сзади. Датчики сделаны в форме кнопок, функцией которых является информирование водителя о расстоянии до предметов. Принцип действия датчиков основан на ультразвуковом излучении. Излученный ультразвук достигает поверхности и возвращается, информируя о расстоянии до препятствия.

Если датчик прекратил выполнять свои функции, значит он вышел из строя. Его необходимо обнаружить и поменять.

Способы определения неработающего датчика

Существует простой способ проверки датчиков без использования дополнительных приборов и затраты большого количества времени. При приближении к рабочим датчикам парктроника можно уловить глухие щелчки. Для этого нужно приблизиться к датчику: поднести ухо или подставить телефон, сделать запись.

Другой способ проверки применяется, когда парктроники расположены спереди и сзади. Нахождение коробки передач в нейтральном положении активирует датчики. Машина заводится, ставится на ручник. Рабочие датчики мягко вибрируют. Это можно почувствовать легким прикосновением. Проводится проверка всех датчиков. Если вибрация не ощущается, датчик сломался.

Холодная мокрая погода может нарушить функционирование парктроника. Датчик восстанавливается по мере просыхания. Но после этого нужно убедиться в его работоспособности.

Проверка датчиков ВАГом представляет некоторую сложность. Здесь требуется наличие дополнительных навыков. К тому же эта процедура занимает больше времени.

Замена неработающего датчика

Необходимо помнить, что срабатывание датчика происходит с задержкой. Осуществляйте движение достаточно медленно, чтобы иметь возможность для реагирования.

Возврат к списку

В каких случаях можно отремонтировать парктроник самостоятельно?

Произвести ремонт парковочного радара не получится только в том случае, если проблема заключается в работе микропроцессорного модуля. Детальная диагностика печатной платы и ее ремонт подразумевает перепайку составляющих элементов. А для выполнения этой задачи требуется специальное оборудование и инструмент.

Последовательность действий при ремонте устройства

Процедура ремонта парковочной системы выполняется так:

На первом этапе производится тщательная очистка всех сенсорных датчиков, установленных на бамперах. Для прочистки используется чистая ветошь без ворса. Ворсинки могут остаться на сенсорном элементе и привести к их некорректной работе.
Производится визуальная диагностика либо прозвонка электроцепей. Надо проверить целостность проводов, идущих на разъеме от электронного модуля. Если в ходе диагностики обнаружены поврежденные провода, они подлежат замене. Для этого производится демонтаж пластиковой облицовки, под которой уложены электролинии, меняются проводники и обивка ставится на место.
Визуально проверяется электронный модуль. Надо убедиться в целостности его корпуса и разъема, к которому подключается проводка. На штекере не должно быть окислений или следов повреждений контактов. Если контактные элементы погнуты, они выравниваются, а следы закислений удаляются с помощью мелкозернистой наждачной бумаги.

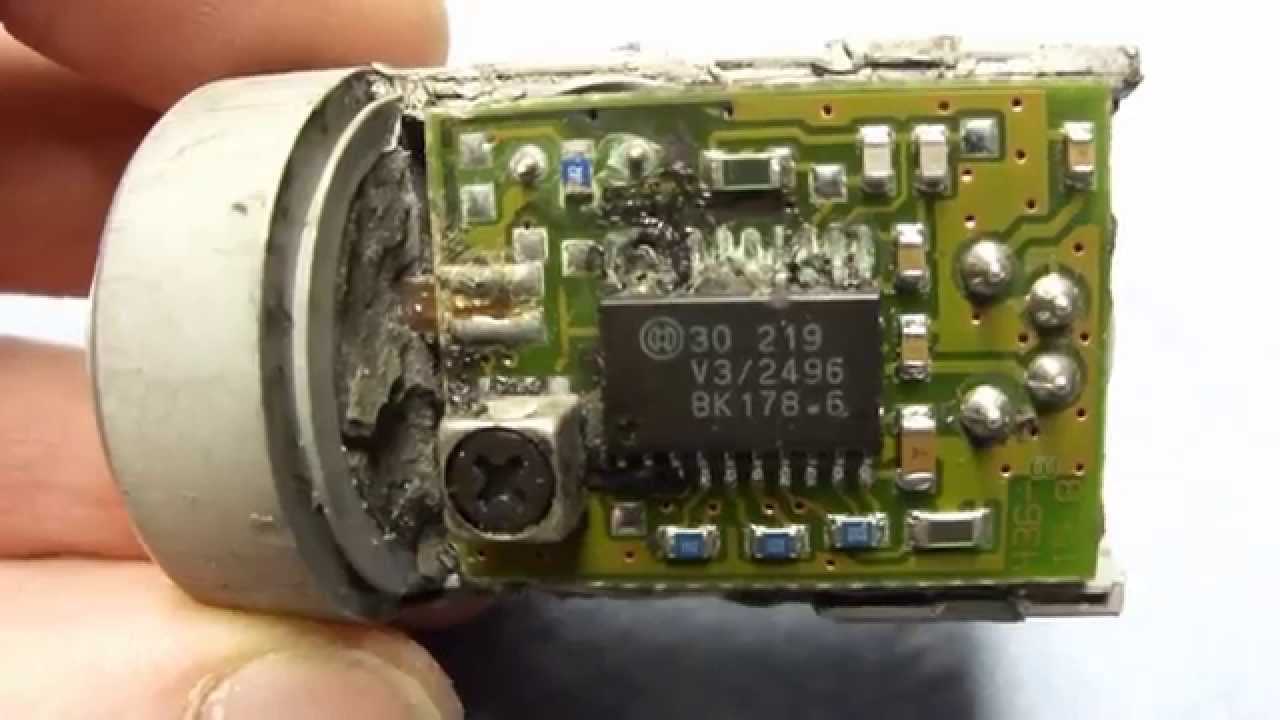

Затем блок рекомендуется разобрать, чтобы оценить состояние платы. Следы загрязнений и пыль при их наличии удаляются из корпуса. Если плата была подвержена воздействию влаги, что привело к неработоспособности устройства, ее следует просушить. Не факт, что это поможет, но в некоторых случаях позволяет решить проблему. Просушка выполняется с помощью фена либо плата кладется в теплое место, но воздействие высоких температур на нее не допускается.
Производится проверка качества подключения проводов к контактам датчика. Для этого надо демонтировать задний или передний бампер либо залезть под него и оценить состояние контактов визуально. Если провод на одном из сенсорных элементов отсутствует, его надо заново припаять. Закисления на контактах убираются, все влажные составляющие системы просушиваются.
Если диагностика показала, что неисправен только один контроллер из нескольких, то устройство подлежит снятию и замене. Сами контроллеры обычно выполнены в небольших по размерам цилиндрических корпусах, залитых герметичным клеем. Для демонтажа и разбора сенсорного элемента надо аккуратно снять с фиксаторов заднюю крышку пластмассового корпуса и извлечь из него рабочую часть устройства. Если сенсор оснащен резиновой прокладкой, она удаляется

Повреждение и износ уплотнителя часто становится причиной неработоспособности датчика, поэтому данный элемент подлежит замене.

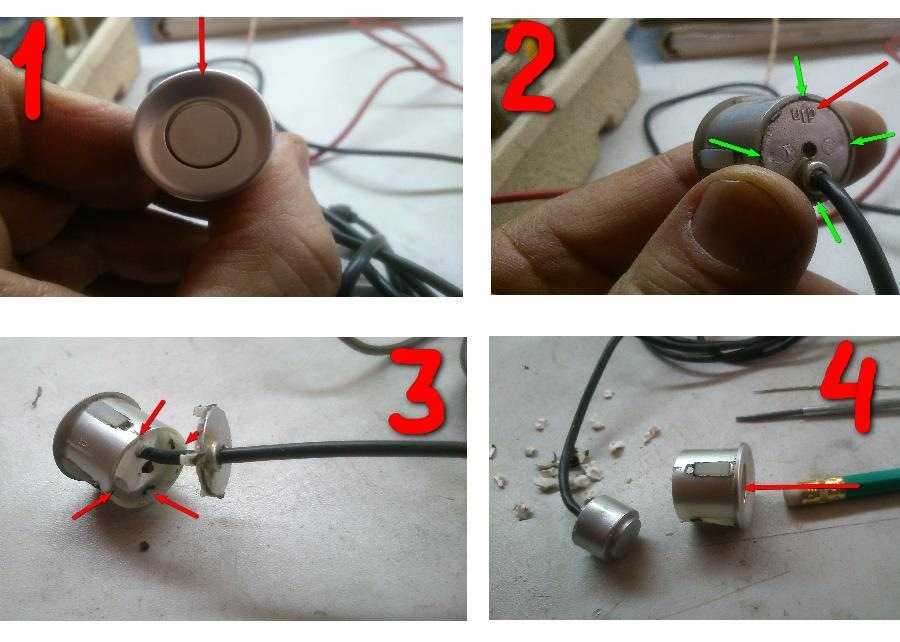

Затем осторожно производится удаление всех остатков герметика. Надо добраться до пробковой прокладки, на которую устанавливается металлический контур

К нему обычно подключается один проводник. При его отсутствии выполняется пайка нового кабеля.
В зависимости от типа парктроника после разбора корпуса можно увидеть войлочную прокладку с прорезью, в нее устанавливается второй проводник. Уплотнитель извлекается, под ним можно увидеть сенсорный элемент, выполненный в виде небольшого по размерам металлического диска. Если к этому компоненту не припаян кабель, то производится пайка проводника. Дальнейшая сборка делается в обратном порядке. При выполнении этой задачи устройство надо залить герметиком, чтобы не допустить попадания влаги внутрь.

Канал Arsis44 представил подробное руководство по выполнению ремонтных действий для восстановления работоспособности парковочного радара.

Не работает парктроник, что делать?

Есть много причин, по которым парктроник может выйти из строя или не работать после установки. Поэтому мы рассмотрим два случая:

Не работает новый парктроник

В начале статьи мы рекомендовали проверить работоспособность девайса до его установки на авто. Если до установки он работал, следует проверить подключение всех основных узлов. Все компоненты должны быть подключены согласно инструкции, которая поставляется в комплекте. Проверьте, правильно ли Вы запитались от лампы заднего хода или зажигания. Также не стоит исключать возможность заводского брака.

Парктроник работал, но что то пошло не так

Самый быстрый и надежный способ узнать причину поломки — компьютерная диагностика. Сейчас эту услугу предоставляют многие мастерские по ремонту авто. В случае, если Вы сами решили найти причину поломки, мы попробуем Вам помочь

Зачастую причиной всех проблем бывают датчики, и именно на них следует обратить внимание в первую очередь. Одна из наиболее распространенных проблем — постоянный сигнал

Причиной этому может стать инородное тело, которое “прилипло” на датчик, а также окисление контактов и замыкание.

Также сенсоры чувствительны к воде и во время дождя или после мойки могут давать ложные сигналы. В этом случае поможет просушка, например сжатым воздухом. При минусовой температуре, особенно на сильном морозе, датчики могут также потерять чувствительность. Но это не влияет на их дальнейшую работоспособность.

В завершение, перед выездом на дорогу следует протестировать парктроник с разными препятствиями и в разных режимах. Это позволит Вам понять, в каких ситуациях система может подать ложный сигнал и в каких реальный.

15 способов исправить нерабочую веб-камеру в Windows 10

Как проверить парктроники

Проверить датчик парктроника на исправность несложно. Существует несколько способов:

Тест парктроников на щелчки;
Диагностика на наличие характерной вибрации;
Проверка парктроника мультиметром в домашних условиях.

Каждый из указанных способов позволит не просто убедиться в неисправности системы сенсоров, но узнать, какой именно не работает.

Для качественной диагностики потребуется помощник, смартфон, мультиметр и инструменты для демонтажа бампера и датчиков.

Как проверить на щелчки?

Активный и корректно функционирующий локатор, при приближении к нему посторонних объектов, издает слабые щелчки. Попросите друга вам помочь:

Чтобы проверить задние датчики, следует завести автомобиль и перевести рычаг коробки в режим движения задним ходом (трогаться с места не нужно);

Если же вы не знаете, как определить, какой парктроник не работает впереди, включите первую скорость на механике или режим «D» (drive) на автомате;

Вы же в это время должны сидеть рядом с локаторами и, поочередно поднося к каждому из них ладонь, внимательно слушать;

Исправные сенсоры должны издавать слабые частые щелчки, примерно 3-6 в секунду;
Помощник в салоне должен контролировать систему индикации: работает ли зуммер, что отображает графическая шкала?

Как проверить на вибрацию?

Еще одну тактильную проверку производят таким же способом, в паре с помощником:

Заведите машину и активируйте парковочный радар;
Рабочие сенсоры при работе слегка вибрируют. Это легко проверить пальцем, аккуратно проведя им по поверхности датчика;
Поочередно протестируйте каждую метку на бампере.

Как проверить на щелчки и вибрацию с помощью смартфона?

Обратите внимание, некоторые парковочные радары работают очень тихо, иногда бывает сложно расслышать их щелчки или проверить вибрацию. Чтобы не сделать ложных выводов, рекомендуем проверить данные параметры с помощью специального приложения в смартфоне:. Скачайте утилиту-анализатор звукового спектра (умеет строить диаграмму принятого звука);

Скачайте утилиту-анализатор звукового спектра (умеет строить диаграмму принятого звука);

Активируйте приложение и включите двигатель, переведите рычаг коробки в нужное положение (для запуска парктроников);
Поочередно подносите микрофон к каждому из датчиков. Во время теста слегка покачивайте гаджетом из стороны в сторону (с амплитудой не больше 2 см);
Каждый сенсор следует записывать в течение 30 секунд
После, остается только проверить записи. Сигналы вибрации обязательно отобразятся в диаграмме звука. А щелчки, даже слабые, будут слышны, если прибавить громкость.

Резюме

Специфика эксплуатации

Парктроник – устройство не простое и имеет некоторые нюансы, которые необходимо учитывать при эксплуатации. Главное помнить – техника тоже нуждается в заботе. Поэтому следует минимизировать некоторые моменты при эксплуатации радара. Список угроз:

Грязь и снег на устройстве;
Неровная дорога или движение по наклону;
Шум;
Погодные условия;
Громко играющее радио;
Глубокие ямы в асфальте;
Люки, которые не закрыты крышкой;
Острые предметы.

Но все же парктроник создан, чтобы помочь уберечь ваш автомобиль от ДТП и других несчастных случаев. И с этой задачей он успешно справляется.

Возможные неисправности

Следует заметить, что неисправность или некорректная работа хотя бы одного элемента парктроника сказывается на работе всей парковочной системы.

Парктроник может не работать или некорректно работать по следующим причинам:

низкая установка парктроника от поверхности земли или слишком большое расстояние между датчиками;
недостаточно надежная фиксация датчика в кузовной детали автомобиля, что приводит к его смещению;
плохие погодные условия или пересеченная местность: дождь, снег, грязь, пыль, песок, вода;
налипание предметов на парктроник, например, во время листопада;
механическое повреждение (нарушение целостности) элементов парктроника;
заводской дефект (брак).

Как заменить датчики парктроников?

Итак, как проверить парктроники, чтобы узнать, какой именно не работает, мы разобрались. Допустим, вы нашли неисправный элемент. Чтобы осуществить замену, его нужно демонтировать из бампера, отсоединить от проводки и подключить новый. В некоторых случаях, увы, потребуется заменить весь комплект меток.

Этапы замены датчиков парктроников (кратко):

Демонтаж кузовной части автомобиля;
Отсоединение провода нерабочего датчика от общей проводки;
Снятие сенсора из отверстия в бампере;
Установка нового ультразвукового или другого вида локатора (желательно использовать герметик);
Включение нового кабеля в общую систему питания радара;
Изоляция общего жгута (изолента или специальная трубка);
Монтаж бампера на место;
Готово.

Ну что же, теперь вы знаете, как проверить парктроник на работоспособность тестером или тактильно, и даже, в случае необходимости, сможете сделать замену неисправного датчика. Чтобы снизить риск поломок и продлить срок службы своего радара, обращайтесь с устройством бережно. Следите за его чистотой, регулярно выполняйте диагностику, и практикуйте безопасное вождение!

Диагностика и варианты ремонта

Система должна реагировать на возникающее препятствие. Если этого не происходит, то первое, что стоит сделать – это очистить датчики или ленту от грязи и влаги. Они очень часто являются причинами нарушения работоспособности прибора. Очистить нужно также и места, где они расположены. То есть внутреннюю часть бампера под лентой и гнезда, в которых установлены датчики. Не помогает – осматриваем приемопередающие устройства.

Если на металлизированной ленте нет повреждений, то причина неисправности ленточного парктроника, в других частях прибора.

Для определения исправности датчика – нужно прикоснуться к нему пальцем. Исправный датчик слегка вибрирует. При прикосновении слышится легкий треск. Проверка проводится при включенном двигателе транспортного средства.

Когда определили нерабочий датчик, то сначала его стоит просушить, возможно, в него просто попала влага. Если так, то после просушки он начнет работать в штатном режиме, если нет, вскроем его, возможно, что повреждена мембрана, ее можно заменить. Но доверить замену мембраны лучше мастеру, поскольку такая работа требует навыков.

Неисправность блока управления парктроника – это, наверно, самая большая беда этого устройства. Самостоятельно можно только визуально осмотреть прибор и проверить его на короткое замыкание. Чтобы осмотреть печатную плату прибора, нужно снять крышку.

Возможно, что при осмотре будет установлена и причина неисправности, например, налет грязи или пыли, или накипи. Накипь может свидетельствовать о пришедших в негодность радиодеталях, например, конденсаторах.

Проверить на короткое замыкание просто. Нужно взять простой омметр и прикоснуться концами щупа к выводам блока, если в приборе обрыв или его замкнуло, то омметр покажет или ноль, или бесконечность. В этом случае нужно вмешательство квалифицированного специалиста. Самому браться за ремонт блока управления стоит только в том случае, если есть опыт в работе с электронными схемами разных типов.

Наиболее распространенные неисправности и способы их устранения

Включен задний ход, а парктроник не подает сигнала. Возможно, что блок управления не подключен к питанию или неправильно смонтирована, нарушена проводка. В этом случае изменяем схему подключения, восстанавливаем целостность проводки. Обязательно проверяем надежно ли заземление блока.
Расстояние до помехи определяется неправильно. Возможно, что имеется загрязнение датчиков. Нужно почистить датчики.
Прибор часто срабатывает на несуществующие препятствия. Возможно, что парктроник настроен на высокую чувствительность или имеется загрязнение датчиков. Нужно провести перенастройку блока управления или почистить датчики.
Парктроник не определяет вообще никаких помех. Возможно, что прибор настроен на низкую чувствительность, опять же загрязнены датчики или помеха находится в так называемой мертвой зоне парктроника. Нужно или повысить чувствительность устройства, или почистить датчики, перестроить схему установки датчиков, добавить например, в существующую схему еще несколько штук.
У ленточного парктроника возникают такие же неисправности, что и у парктроника с датчиками. Может быть повреждена лента парктроника. Неисправности могут возникнуть и при загрязнении места расположения ленты. Встречаются неисправности соединительных проводов и блока управления парктроником. Действия при диагностике устройства и ремонте, собственно, такие же, как и при работе с другими типами парктроников.

Если самостоятельно определить причину неисправности не удается, то, естественно, нужно обратиться к специалистам. Можно снять парктроник и отнести его в автомастерскую, можно отогнать туда технику с установленным прибором – погонять парктроник на стенде, проверить настройки и т. д.

Варианты датчиков парковки

На сегодняшний день автомобилисты могут приобрести абсолютно разные варианты парктроников, которые будут несколько отличаться своими конструктивными особенностями и порядком работы. В частности, можно встретить следующие модели:

задние датчики парковки для автомобиля;
передний тип парктроников на транспортное средство;
комбинированный вариант датчиков парковки для авто.

Каждый отдельный тип этих устройств имеет свое назначение к последующему применению, из-за чего их необходимо использовать в соответствии с рекомендациями производителя.

Задний тип

Эти парктроники монтируются только на задний бампер автомобиля, после чего осуществляется подключение на соответствующие огни, расположенные на корме транспортного средства, которые активируются при включении задней скорости на трансмиссии. Как правило, на задний бампер монтируется определенное число датчиков (минимально можно установить два парктроника, максимальное число элементов не ограничено). Здесь присутствует последовательность — чем больше этих атрибутов, тем выше точность работы всей системы.

Передний тип

Эти элементы устанавливаются спереди автомобиля на бампер и активируются при включении зажигания. Стоит отметить, что эти датчики отличаются расширенной зоной действия, из-за чего часто захватывают пространство сбоку транспортного средства. Такими элементами часто пользуются начинающие автомобилисты, кто еще не чувствует габариты собственной машины и нуждается в дополнительной помощи при маневрировании в ограниченном пространстве или в случае выполнения парковки.

Комбинированные парктроники

Это наиболее удачный вариант датчиков парковки, в особенности для начинающих автомобилистов, по той простой причине, что с их помощью можно контролировать практически все пространство вокруг собственной машины. При использовании подобной системы вероятность возникновения ДТП сокращается в разы. Однако, при их применении и усталость водителя значительно повышается, по той простой причине, что звуковые сигналы при приближении к препятствию срабатывают постоянно, а не только в определенные моменты.

Способы крепления датчиков

Таких способов всего два:

Врезные датчики. Такой формат работы требует в первую очередь просверлить отверстие в бампере. А во вторую – установить сами датчики. Этот вариант более приемлемый и актуальный для автолюбителей.
Накладные датчики. Такой формат работы не требует физического вмешательства. Датчики с легкостью клеятся на поверхность бампера. Этот способ намного проще, но менее популярен в силу того, что часто он не вызывает доверия у владельцев автомобилей. Это обосновано: датчики могут отклеиться. Такой вариант крепления используют для более дешевых моделей устройства.

Как проверить датчик парковки простыми методами

Наиболее эффективный метод проверки работоспособности датчиков парктроника – взаимная замена. Для этого необходимо поменять (переподключить) заведомо рабочий датчик с возможно неисправным. Если в результате такой замены неисправный начинает работать, значит, проблема не в нем, а в отказе электропроводки. Следует искать повреждения в ней.

Следующий способ определения его работоспособности – звуковой контроль. Если включить парктроник, и подойти в район зоны контроля датчика, исправный прибор даст едва слышимый щелчок. Такой контроль следует производить на свободной от посторонних звуков и помех местности.

Третий метод, тактильный, следует производить также на включенном парктронике. Если во время проверки прикоснуться к рабочей поверхности пальцем, будет ощущаться слабая вибрация. Это свидетельствует о вероятной работоспособности датчика.

Видео — как проверить датчик парктроника на работоспособность на BMW:

Основные неисправности парктроника

Среди основных неисправностей устройств выделяют:

Брак. Это обычное дело, особенно если учесть, что основная масса предложений на рынке изготовлена в Китае. Решить данную проблему можно лишь возвратом парктроника продавцу или производителю;

Неисправности с проводкой, датчиками или лентой в точках ее монтажа к бамперу;

Неисправности блока управления – это достаточно редкая проблема. Блоки управления качественных парктроников оснащены собственной диагностической системой и если проблема есть, водитель обязательно получит сообщение или какой-нибудь сигнал;

Проблемы с датчиками или лентой из-за налипания грязи, пыли, попадания влаги. Ультразвуковые датчики могут выходить из строя даже при незначительном ударе камня.

Лента требует постоянной очистки для чего ее необходимо демонтировать. Ультразвуковой сенсор особо не боится грязи и влажности. Но влага имеет свойство накапливаться и тогда выводит элемент из строя;

Блок управления парктроников чаще всего выходит из строя также по причине грязи и воды. Нередко при вскрытии диагностируются короткие замыкания;

Еще одна неисправность – это проводка. Проблема достаточно редкая. Такое возможно допустить во время процесса установки системы на авто.

ТЕСТЫ

Тест первый. «Точность».

Препятствие – щиток из ламинированной фанеры размерами 0,1 × 1,0 м располагаем вертикально на удалении 1,0; 0,5 и 0,3 м от датчиков и сравниваем эти величины с показаниями парктроников. Сначала при температуре воздуха 21 ºС. Оказалось, что SHO-ME Y-2612Р расстояние меньше 0,4 м вовсе не показывает. Может быть, это логично: нечего прижиматься! Остальные вполне справились с поставленной задачей – с погрешностью 5–8 см. При температуре –4 ºС точность измерений практически не изменилась. Неплохой результат.

Тест второй. «Зоркость».

Маскируем мишень водяным туманом из распылителя. Водяное облако висит перед датчиком, мишень постепенно приближаем к нему. На расстоянии 0,5 м от бампера все испытуемые обнаружили опасность и предупредили о ней. Но раньше всех отреагировали на нее системы AVILINE MP-218LCD-Y8 и PARK MASTER 8BJ12.

Тест третий. «Живучесть».

Залепим датчик бумажкой (она сымитирует загрязнение или, например, случайно прилипший листочек с дерева) – сможет ли видеть сквозь предмет? Увы, не смог! Но парктроники с самодиагностикой обнаруживали ослепший датчик – и каждый предупреждал об этом владельца по-своему. Не оснащенные такой функцией просто не видели препятствия. Мораль: держите датчики чистыми. Или полагайтесь только на себя.

Тест четвертый. «Меховой».

Мех хорошо поглощает ультразвуковые волны! Парктроник с низкой чувствительностью такую мишень может и вовсе не увидеть. Система PARK MASTER 8BJ12 распознала опасность за полметра. Остальные тоже справились, но обнаружили подвох на 10 см «позже». Итого 0,4–0,5 м до столкновения. Считаем, приемлемо.

Тест пятый. «Стелс».

Мишень расположили горизонтально, отклонив ее плоскость на 45º, чтобы отражала волны вверх. Обман не удался: все испытуемые легко обнаружили ее на расстоянии 0,5 м. Тоже неплохо.

Тест шестой. «Камерный».

Замкнутое пространство. Въехать в тесный гараж задним ходом и в темноте, ориентируясь на приборы, оказалось совсем не просто. Мы справились, но традиционным способом – ориентируясь по зеркалам и габаритным огням. Тут все парковочные устройства в большей или меньшей степени сходят с ума, надежды на них нет.

Тест седьмой. «Визави».

Датчики двух систем расположили в две параллельные линии, на расстоянии 1,0 м. Постепенно поворачивая их, выявляли ложные срабатывания. Оказалось, глюки проскакивают у всех, но устройства почти не мешают друг другу, за исключением положения «глаза в глаза». А лучше всех в этом тесте показал себя FLASHPOINT FP800Z.

Основные моменты функционала

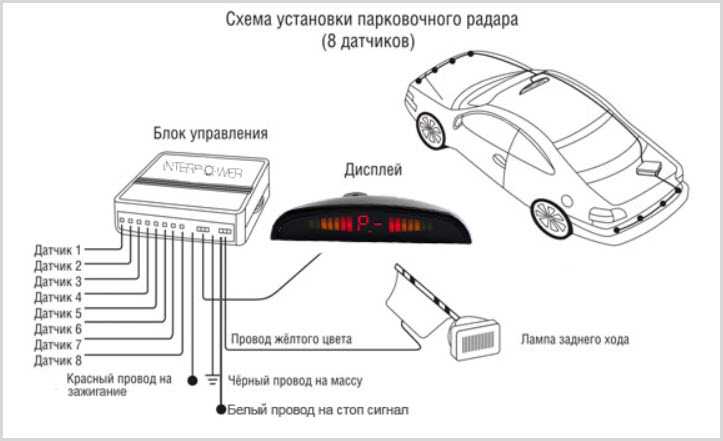

Система наделяется изготовителем камерой, передающим и приемным блоком. Видеоизображение поступает в блок передатчика, тот отправляет данные в приемник. Картинка отображается на мониторе, помогая автомобилисту припарковаться близко к другим машинам, исключая «мертвые зоны», не задевая при этом чужой транспорт. Герметичность камер заднего вида, инфракрасная подсветка благоприятно сказываются на парковании в темное время суток. Оптимальный вариант – гармоничный союз камеры с электронной системой. Это возможность распознавания препятствий, когда датчики справиться с этой задачей не могут.

Как избежать поломок датчика парктроника?

Для предотвращения быстрого выхода из строя парковочной системы датчики нуждаются в периодической диагностике и обслуживании. Если на сенсорах имеются следы грязи, эти элементы подлежат очистке. Наличие влаги на управляющем модуле приведет к его поломке, поэтому влажные следы надо удалять. Одна из особенностей металлизированной ленты, которая используется вместо датчиков, заключается в возможности скапливания влаги под ней. Поэтому ленту надо периодически снимать и удалять грязь не только с нее, но и с поверхности бампера.

При очистке микропроцессорного блока надо быть осторожным, чтобы не повредить устройство. Корректная работа системы зависит от правильности монтажа составляющих элементов и их подключения. Кроме соединения, нужно настроить работу прибора. Это позволит ему реагировать на препятствия с расстояния, необходимо для водителя. При настройке и подключении системы изучается сервисное руководство, в нем могут указываться нюансы использования и подключения.
