Система впрыска насос-форсунка

В чем секрет эффективности

ТНВД распределительного типа с электронным управлением, не говоря уже о полностью механических насосах, подавали дизель в цилиндры большими порциями и под сравнительно малым давлением (к примеру, ТНВД Bosch VE мог выдать всего 700 бар при 2400 об/мин). Увеличение давления при распылении позволяет разбить топливо на более мелкодисперсные частицы, увеличив тем самым площадь контакта частиц дизеля с окислителем – кислородом. Чем меньше распыляемые частицы топлива, тем они быстрее нагреваются и, как следствие, эффективней сгорают. В результате мы получаем большую мощность двигателя, как так топливо сгорает практически полностью, высвобождая большее количество энергии, и меньший расход топлива. В случае с единым аккумулятором нет прямой зависимости между оборотами двигателя и давлением топлива в рампе, поэтому даже на холостых оборотах давление достаточное для качественного распыления.

Деление цикловой подачи на такты означает, что за такт впуска форсунка успевает впрыснуть топливо не один, а несколько раз (от 2 до 7 в современных системах). Различают:

  • предварительный впрыск – предназначен для поднятия температуры в камере сгорания и лучшего возгорание основного впрыска, на который и приходится большая доля дизельного топлива;
  • основной впрыск;
  • дополнительный впрыск – может быть использован для прожига сажевого фильтра.

Разделение цикловой подачи позволяет уменьшить характерный шум работы дизельного двигателя, так как давление в камере сгорания нарастает постепенно, поэтому характерный взрыв ТПВС в камере происходит мягче. Количество впрысков определяется ЭБУ и зависит от многих параметров (режима работы двигателя, нагрузки, температуры ОЖ и т.д.).

Преимущества и недостатки

Основные достоинства дизельных ДВС с впрыском Сommon Rail:

  • экономичность;
  • приемистость двигателя (эластичность), мощность;
  • уменьшение вибраций, шума;
  • экологичность.

Как бы это странно не прозвучало, но система впрыска с топливной рейкой не имеет явных недостатков, так как назвать минусом требовательность к качеству топлива было бы неправильно. Согласитесь, что это скорее проблема АЗС и контролирующих органов, нежели системы впрыска дизельного двигателя. Отрицательными моментами могут стать лишь конструктивные особенности ТНВД, форсунки или датчиков той либо иной модели. К примеру, некоторые насосы имеют довольно мягкий алюминиевый корпус, поэтому со временем они начинают гнать стружку, появление которой чрева выходом из строя форсунок и ускоренным износом ТНВД. Также всем известно, что пьезоэлектрические форсунки имеют меньший ресурс и часто не поддаются ремонту.

При эксплуатации дизельного двигателя с системой Сommon Rail следует помнить о высоких требованиях к качеству топлива и строгом соблюдении периодичности замены фильтров.

https://youtube.com/watch?v=5TzI0if9bRw

Различные концепции

В легковых автомобилях используется несколько видов систем Common Rail. Упрощенно их можно разбить на два типа (электромагнитные и пьезоэлектрические) и четыре производителя (Bosch, Continental, Delphi, Denso). Bosch, Delphi и Denso – известные производители автомобильной электроники. Bosch создавал системы впрыска еще в самом начале прошлого века. Delphi технологию впрыска дизельного топлива купил у компании Lucas. Японский Denso набрался опыта, работая совместно с Bosch и Magnetti Mareli. Continental приобрел Siemens и VDO, став главным конкурентом немецкого Bosch. Форсунки этой компании обозначаются эмблемой Continental уже около года, ранее они носили логотип Siemens.

Самым универсальным является лидер рынка — Bosch, который производит оба типа форсунок: электромагнитные и пьезоэлектрические. В гораздо меньших масштабах оба вида форсунок производят Delphi и Denso. Continental (Siemens) ограничивается исключительно пьезоэлектрической техникой.

Как работает топливная система дизельного двигателя

Как уже было сказано выше, в дизельном двигателе происходит самовоспламенение рабочей смеси топлива и воздуха. При этом сначала в цилиндр подается только воздух, затем этот воздух сильно сжимается и нагревается от сжатия. Чтобы произошло возгорание, дизтопливо (солярку) нужно подать ближе к концу такта сжатия.

С учетом того, что воздух сильно сжимается, горючее также необходимо впрыснуть под высоким давлением и эффективно распылить. В различных дизельных ДВС давление впрыска может  отличаться, начиная, в среднем, с отметки в 100 атмосфер и заканчивая впечатляющим показателем более 2 тыс. атмосфер.

Для наиболее эффективной подачи топлива и обеспечения оптимальных условий для самовоспламенения заряда с последующим полноценным сгоранием смеси топливный впрыск реализован через дизельную форсунку. Получается, независимо от того, какой тип системы питания используется, в дизельных двигателях всегда присутствуют два основных элемента:

Другими словами, на многих дизелях давление создает ТНВД (топливный насос высокого давления), а подача дизтоплива в цилиндры происходит через  форсунки. Что касается отличий, в разных системах топливоподачи насос может иметь ту или иную конструкцию, также по своему устройству отличаются и сами дизельные форсунки.

Еще системы питания могут отличаться по расположению тех или иных составных элементов, имеют разные схемы управления и т.д. Давайте рассмотрим системы впрыска дизельных двигателей более подробно.

С насосом распределенного типа

ТНВД распределенного впрыска стала следующим этапом в развитии систем питания дизельных агрегатов.

Изначально такая система была тоже механической и отличалась от описанной выше лишь конструкцией насоса. Но со временем в ее устройство добавили систему электронного управления, которая улучшила процесс регулировки впрыска, что позитивно сказалось на показателях экономичности мотора. Определенный период такая система вписывалась в стандарты экологичности.

Особенность этого типа впрыска сводилась к тому, что конструкторы отказались от использования многосекционной конструкции насоса. В ТНВД начала использоваться всего одна плунжерная пара, обслуживающая все имеющиеся форсунки, количество которых варьируется от 2 до 6. Для обеспечения подачи топлива на все форсунки, плунжер совершает не только поступательные движения, но еще и вращательные, которые и обеспечивают распределение дизтоплива.

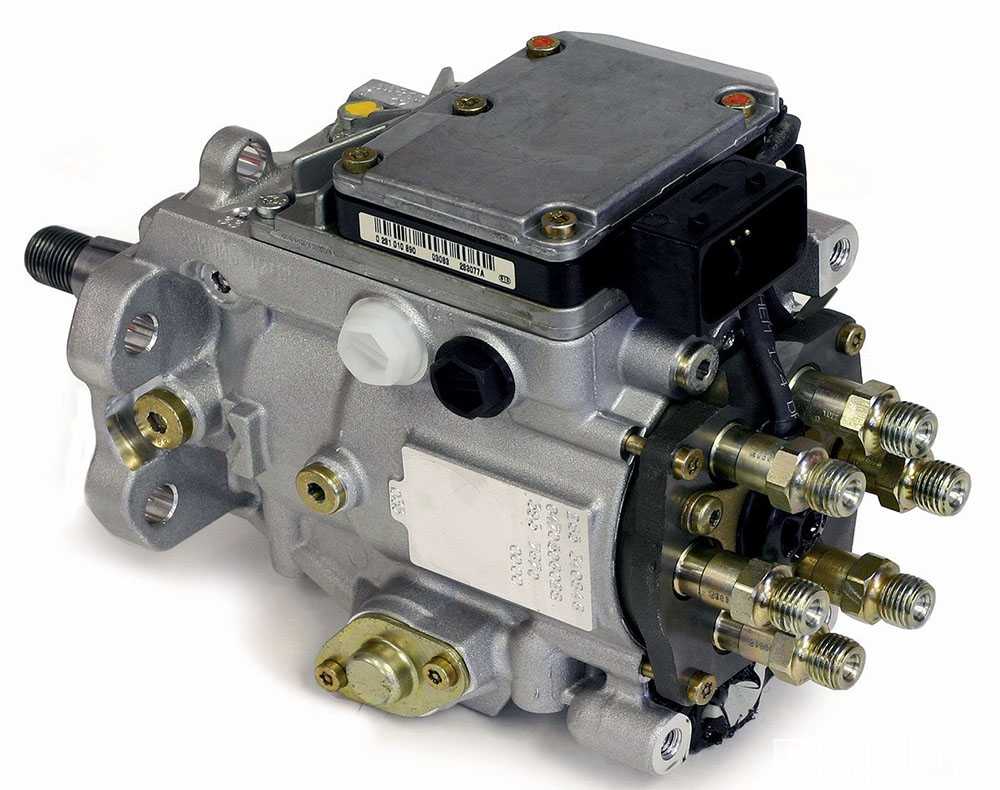

ТНВД с насосом распределенного типа

Позже эта система добавилась новым типом насоса – роторным, у которого устанавливаются несколько плунжеров, но распределенная подача осталась. Это позволило увеличить создаваемое насосом давление.

К положительным качествам таких систем относились:

  • Малые габаритные размеры и масса насоса;
  • Лучшие показатели по топливной экономичности;
  • Использование электронного управления повысило показатели системы.

К недостаткам же системы с насосом распределенного типа относятся:

  • Небольшой ресурс плунжерной пары;
  • Смазка составных элементов осуществляется топливом;
  • Многофункциональность насоса (помимо создания давления он еще управляется подачей и моментом впрыска);
  • При отказе насоса система прекращала работать;
  • Чувствительность к завоздушиванию;
  • Зависимость давления от оборотов двигателя.

Широкое распространение такой тип впрыска получил на легковых авто и небольшом коммерческом транспорте.

Как работает?

Работа системы впрыска топлива автомобиля

Система впрыска осуществляет анализ текущего состояния и подбирает такой вариант, при котором сгорание бензина будет наиболее полным. Количество и качество подаваемой смеси определяется все тем же чипом.От функционирования датчиков зависит многое.

Заданные значения хранятся в компьютере. Память не зависит от питания и не сбрасывается после остановки или отключения устройства от цепи. Потому сбросить ее на базовые значения невозможно. А вот калибровать компьютер вполне реально. Это делается для достижения определенных целей. Например, увеличение скорости набора, мощности или экономии топлива. Конечно, применение вне оптимальных условий может быть сильно невыгодным.

Автомобилисты, использующих инжектор, утверждают, что неправильная настройка способна увеличить потребление бензина в 2-3 раза. Так что после приобретения данного чуда техники, нужно провести его настройку.

Непосредственный..

“Goliath GP700” стал первым серийным автомобилем, двигатель которого получил впрыск топлива.

ВПРЫСК (его еще иногда называют прямым) отличается от предыдущих типов систем питания тем, что в данном случае форсунки подают топливо прямо в цилиндры (минуя впус¬кной коллектор), как у дизельного двигателя.

В принципе такая схема системы питания не нова. Еще в первой половине прошлого века ее использовали на авиационных двигателях (например на советском истребителе “Ла-7”). На легковых машинах прямой впрыск появился чуть позже — в 50-х годах ХХ века сначала на автомобиле “Goliath GP700”, а затем на знаменитом “Mercedes-Benz 300SL”. Однако через некоторое время автопроизводители практически отказались от применения непосредственного впрыска, он остался лишь на гоночных автомобилях.

Дело в том, что головка блока цилиндров у двигателя с прямым впрыском получалась очень сложной и дорогой в производстве. Кроме того, конструкторам долгое время не удавалось добиться стабильной работы системы. Ведь для эффективного смесеобразования при прямом впрыске необходимо, чтобы топливо хорошо распылялось. То есть подавалось в цилиндры под большим давлением. А для этого требовались специальные насосы, способные его обеспечить.. В итоге на первых порах двигатели с такой системой питания получались дорогими и неэкономичными.

Однако с развитием технологий все эти проблемы удалось решить, и многие автопроизводители вернулись к давно забытой схеме. Первой была компания “Mitsubishi”, в 1996 году установившая двигатель с непосредственным впрыском топлива (фирменное обозначение — GDI) на модель “Galant”, затем подобные решения стали использовать и другие компании. В частности, “Volkswagen” и “Audi” (система FSI), “Peugeot-Citroёn” (HPA), “Alfa Romeo” (JTS) и другие.

Почему же такая система питания вдруг заинтересовала ведущих автопроизводителей? Все очень просто — моторы с прямым впрыском способны работать на очень бедной рабочей смеси (с малым количеством топлива и большим — воздуха), поэтому они отличаются хорошей экономичностью. Вдобавок подача бензина непосредственно в цилиндры позволяет поднять степень сжатия двигателя, а следовательно и его мощность.

Система питания с прямым впрыском может работать в разных режимах. Например, при равномерном движении автомобиля со скоростью 90-120 км/ч электроника подает в цилиндры очень мало топлива. В принципе такую сверхбедную рабочую смесь очень трудно поджечь. Поэтому в моторах с прямым впрыском используются поршни со специальной выемкой. Она направляет основную часть топлива ближе к свече зажигания, где условия для воспламенения смеси лучше.

При движении с высокой скоростью или при резких ускорениях в цилиндры подается значительно больше топлива. Соответственно из-за сильного нагрева частей двигателя возрастает риск возникновения детонации. Чтобы избежать этого, форсунка впрыскивает в цилиндр топливо широким факелом, ко¬торый заполняет весь объем камеры сгорания и охлаждает ее.

Если же водителю требуется резкое ускорение, то форсунка срабатывает два раза. Сначала в начале такта впуска распыляется небольшое количество топлива для охлаждения цилиндра, а затем в конце такта сжатия впрыскивается основной заряд бензина.

Но, несмотря на все свои преимущества, двигатели с непосредственным впрыском пока еще недостаточно распространены. Причина — высокая стоимость и требовательность к качеству топлива. Кроме того, мотор с такой системой питания работает громче обычного и сильнее вибрирует, поэтому конструкторам приходится дополнительно усиливать некоторые детали двигателя и улучшать шумоизоляцию моторного отсека.

Клаксон №4 2008 год
фото из архива “Клаксона”

Внутреннего сгорания (ДВС) основан на сгорании небольшого количества топлива в ограниченном объеме. При этом высвобождающаяся энергия преобразуется за счет движения поршней в механическую энергию. Дозированное количество топлива обеспечивается карбюратором или специальным устройством – инжектором. Двигатели с такими устройствами называются инжекторными. Рабочий принцип инжекторного двигателя прост – подача в нужный момент времени нужного количества топлива в нужное место.

Основная функция топливной системы, описание её работы

Предназначение топливной системы дизельного двигателя состоит в том, чтобы  подавать в цилиндры чётко отмеренный объём дизтоплива, в конкретный момент времени и под определённым давлением. Поэтому, из-за необходимости обеспечения постоянно высокого давления, а также за счёт высоких требований к точности работы, топливная система дизельного двигателя будет посложнее в конструкции, чем у бензинового, и достаточно дорого стоит.

Теперь попробуем представить себе бесперебойную работу топливной системы в поэтапном режиме, а для этого разберём по порядку отдельные её составные части. Итак, топливный бак служит для размещения солярки и обеспечения бесперебойной её подачи в систему. Эту функцию выполняют трубопроводы. Вначале топливоподкачивающий насос высасывает из бака горючее и через фильтры подаёт его в распределительную магистраль низкого давления. При этом в системе поддерживается стабильное давление в три атмосферы. Топливо дважды проходит  фильтрацию, проходя через фильтры грубой и тонкой очистки.

В задачу топливных фильтров входит контроль за чистотой горючего и избавлением его от возможных посторонних примесей – от частичек грязи, воды, песчинок. Прошли те времена, когда дизели были весьма непритязательными к качеству топлива. Современные дизельные моторы требуют очень чистой солярки для сохранения достойных показателей своей работы. Чистота горючего сейчас – одно из основных и непременных условий эффективной работы двигателя. Топливо подаётся только в том случае, если в системе нет воздуха.

После фильтрации солярка попадает в магистраль высокого давления. Эта часть топливной системы обеспечивает подачу и впрыскивание необходимого количества топлива в цилиндры двигателя в определённые моменты. Топливный насос высокого давления, в соответствии с порядком работы цилиндров, по топливопроводам высокого давления подаёт солярку к форсункам.

Форсунки, размещённые в головках цилиндров, впрыскивают и распыляют горючее в камеры сгорания двигателя. Так как топливоподкачиваюший насос постоянно подаёт топливному насосу высокого давления топлива «с запасом», то есть несколько больше, чем нужно, то его избыток, а с ним – и попавший в систему воздух, по специальным дренажным трубопроводам, отводится обратно в бак.

Для обеспечения синхронного впрыска горючего устроена специальная топливная рамка, к которой и подсоединяются форсунки. Они своими головками находятся во впускной трубе и распыляют топливо, сразу же в момент его подачи.

ТНВД создаёт необходимый для впрыска показатель давления, и топливо распределяется по всем цилиндрам мотора. Количество впрыскиваемого топлива, а вместе с ним – и мощностной режим работы двигателя, варьируются нажатиями на педаль акселератора. В современных дизельных двигателях просто нажатием педали «газа» объём подаваемого топлива не увеличивается, а меняется лишь программа, по которой работают регуляторы.

Да, нажимая на педаль, водитель или механизатор уже не увеличивает этим непосредственную подачу топлива, как это было в карбюраторных движках прошлых лет. А только изменяет тем самым программы работы регуляторов, которые уже сами варьируют объём единовременной подачи горючего, по строго определённым зависимостям от числа оборотов, давления наддува, от положения рычага регулятора и т.п.

Устранение неисправностей системы питания дизельного двигателя

Если двигатель не запускается, то первым делом стоит проверить наличие топлива. При низких температурах оно может загустеть, поэтому для запуска двигателя в морозы поможет специальный подогрев дизельного топлива.

Следующей причиной может быть наличие избыточного количества воздуха в системе питания. Такие ситуации возникают вследствие негерметичности системы. Для устранения лишнего воздуха необходимо прокачать систему и устранить ее негерметичность.

Трубопроводы, заборник в баке и топливные фильтры могут быть засорены. Вода в них может замерзнуть. Необходимо отогреть их и тщательно прочистить ветошью, смоченной в горячей воде.

Если двигатель не развивает заявленную мощность и сильно дымит — то необходимо проверить воздушный фильтр на предмет засорения, проверить содержание лишнего воздуха в топливной системе, регулировку угла подачи топлива, регулировку и засоренность форсунок, неисправность насосов высокого и низкого давления.

Неисправность устраняется очисткой фильтров, прокачкой и удалением лишнего воздуха, регулировкой муфты опережения впрыска у форсунки, заменой или ремонтом насосов высокого и низкого давления, если прогрев не помогает.

Неравномерная работа двигателя возникает вследствие потери работоспособности форсунками, неисправности ТНВД или регулятора. Неисправные форсунки подлежат немедленной замене, а насос стоит отправить на ремонт.

Постукивания в двигателе возникают из-за слишком ранней подачи топлива или, наоборот, повышенной подачи. Такое возникает из-за выхода из зацепление фиксатора рейки. Для устранения необходимо отрегулировать угол начала подачи топлива или заменить рейку ТНВД.

Теперь по порядку о процессе устранения неисправностей. Отстой из топливных фильтров сливается при условии, что двигатель теплый. Сливные пробки откручиваются, и отстой сливается до тех пор, пока не начинает течь чистое топливо. Затем пробки туго завертываются, а топливная система прокачивается ручным насосом. После этого запускается двигатель. Через 3-4 минуты все воздушные пробки будут устранены. Отстой из топливных баков сливается с помощью специальных кранов аналогично.

Для промывки фильтра грубой и тонкой очистки дизельного топлива сливается топливо, снимаются колпаки и промываются чистым дизельным топливом. Затем происходит замена старых фильтрующих элементов. После сборки необходимо удостовериться в отсутствии подсоса воздуха при работающем двигателе. В противном случае болты крепления стаканов к корпусам подтягиваются вручную.

Воздушный фильтр снимается с автомобиля и извлекается фильтрующий элемент. Корпус и инерционная заслонка промываются в дизельном топливе или горячей воде, а детали продуваются сжатым воздухом, очищается сетка воздухозаборника. Поврежденные детали заменяются.

Проверяется герметичность выпускного тракта. Очистка фильтрующего элемента производится с помощью продувки сухим сжатым воздухом или промывки. Фильрующий элемент подлежит замене, если на нем имеются сквозные повреждения.

Средний срок службы фильтрующего элемента составляет около 30000 км. Его промывка должна осуществляться не более трех раз, а продувка — не более шести раз.

Смазка муфты опережения впрыскивания топлива осуществляется через одно из отверстий до проливания масла из другого отверстия. В нее заправляется 0,3 литра моторного масла.

Чтобы проверить угол опережения впрыска топлива необходимо повернуть коленчатый вал в положение, когда метка на ведущей полумуфте окажется вверху, а фиксатор войдет в отверстие на маховике. Если метки на муфте и насосе совмещены — то угол опережения впрыска корректен.

Чтобы установить угол опережения впрыска, необходимо отвернуть 3 болта ведомой полумуфты и поворотом коленчатого вала и муфты опережения добиваются совмещения меток.

Проверка форсунок на давление впрыскивания производится на специальном стенде. Величина не должна отклоняться от значения 18+0,5 мПа или 17 мПа для форсунки, отработавшей определенный срок. Форсунка должна впрыскивать туманообразное дизельное топливо, а впрыскиваемая струя должна иметь форму конуса. Если эти параметры не соблюдены — то требуется ремонт дизельных форсунок. Проверка и регулировка ТНВД тажке осуществляется специалистами по топливной аппаратуре.

Заключение

Мы рассмотрели основные узлы и агрегаты системы питания дизельного топлива и основные ее неисправности. Своевременное прохождение технического обслуживание поможет выявить и устранить эти неисправности и, как следствие, увеличить срок службы дизельного двигателя вашего автомобиля. Удачи и легких дорог!
