Система пуска двигателя

Какой предпусковой подогреватель лучше

Все представленные выше приборы имеют свои преимущества и недостатки. Очень хороши жидкостные автономные подогреватели типа Вебасто или Эберспехер, но они стоят довольно дорого. Средняя стоимость начинается от 35 000 рублей и выше. Конечно, если водитель имеет возможность установить такие устройства, то он получит максимум комфорта. Управляются приборы из салона, через смартфон и дистанционный брелок. Настраиваются по желанию.

Электрические подогреватели значительно выигрывают в цене. Их стоимость начинается от 5 000 рублей. Отдельные модели достаточно хорошо себя показывают на практике, но они зависят от розетки. Нужно иметь доступ к электричеству. Это их минус.

Тепловые аккумуляторы вообще не используют никаких ресурсов, но зависят от регулярности поездок. Если вы ездите каждый день, то такие приборы хорошо подойдут вам. Цены на них достаточно приемлемы.

Видео

Вернуться на главную.

Принцип работы двигателя

Из-за низкой производительности и высокого расхода топлива 2-тактных двигателей практически все современные двигатели производят с 4-тактными циклами работы:

  1. Впуск топлива;
  2. Сжатие топлива;
  3. Сгорание;
  4. Вывод отработанных газов за пределы камеры сгорания.

Точка отсчета — положение поршня вверху (ВМТ — верхняя мертвая точка). В данный момент впускное отверстие открывается клапаном, поршень начинает движение вниз и засасывает топливную смесь в цилиндр. Это первый такт цикла.

Во время второго такта поршень достигает самой нижней точки (НМТ — нижняя мертвая точка), при этом впускное отверстие закрывается, поршень начинает движение вверх, из-за чего топливная смесь сжимается. При достижении поршнем максимальной верхней точки топливная смесь сжата до максимума.

Третий этап – это поджигание сжатой топливной смеси с помощью свечи, которая испускает искру. В результате горючий состав взрывается и толкает поршень с большой силой вниз.

На заключительном этапе поршень достигает нижней границы и по инерции возвращается к верхней точке. В это время открывается выпускной клапан, отработанная смесь в виде газа выходит из камеры сгорания и через выхлопную систему попадает на улицу. После этого цикл, начиная с первого этапа, повторяется снова и продолжается в течение всего времени работы двигателя.

Описанный выше способ является универсальным. По такому принципу построена работа практически всех бензиновых моторов. Дизельные двигатели отличаются тем, что там нет свеч зажигания – элемента, который поджигает топливо. Детонация дизельного топлива осуществляется благодаря сильному сжатию топливной смеси. При такте «впуск» в цилиндры дизеля поступает чистый воздух. Во время такта «сжатие» воздух нагревается до 600О С. В конце этого такта в цилиндр впрыскивается определенная порция топлива, которое самовоспламеняется.

Что такое пуско-зарядное устройство

Пуско-зарядное устройство (ПЗУ) помогает севшей аккумуляторной батарее запустить двигатель или полностью заменяет ее. Другое название устройства “Бустер” (от англ. booster), что означает какое-либо вспомогательное или усиливающее устройство.

Пуско-зарядное устройство

Надо сказать, что сама идея пуско-зарядных устройств совсем неновая. Старые ПЗУ при желании можно было собрать и своими руками. Но это были громоздкие и тяжелые аппараты. Постоянно возить его с собой было крайне неудобно или просто невозможно.

Все изменилось с появлением литий-ионных батарей. Батареи, выполненные по этой технологии, используются в современных смартфонах и другой цифровой технике. Можно сказать, что с их появлением произошла революция в аккумуляторной сфере. Следующим этапом в развитии данной технологии стало появление усовершенствованных литий-полимерных (Li-pol, Li-polimer, LIP) и литий-железо-фосфатных батарей (LiFePO4, LFP).

В бустерах часто применяются силовые литий-полимерные батареи. «Силовыми» они называются из-за того, что способны отдавать большой ток, в несколько раз превышающий значение собственной емкости.

Также для бустеров применяются литий-железо-фосфатные аккумуляторы. Главным отличием таких батарей является устойчивое и постоянное напряжение на выходе в 3-3,3В. Соединив несколько элементов, можно получить нужное напряжение для автомобильной сети в 12В. В качестве катода используется LiFePO4.

Что литий-полимерная, что литий-железо-фосфатная батареи имеют компактный размер. Толщина пластины может быть около миллиметра. За счет использования полимеров и других веществ в батарее нет жидкости, может принимать практически любую геометрическую форму. Но есть и свои недостатки, которые рассмотрим позже.

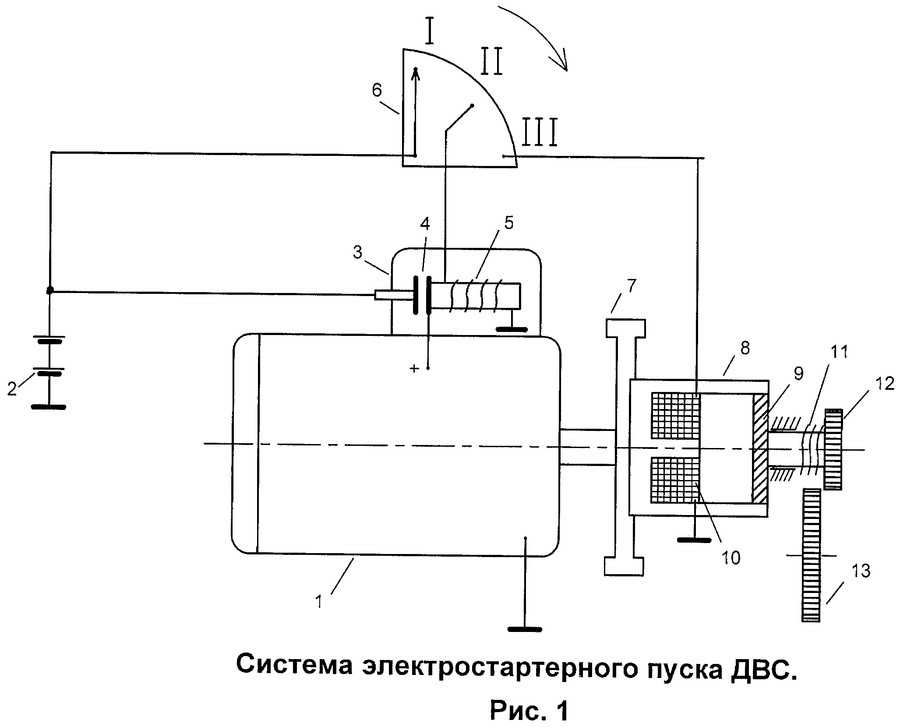

ФОРМУЛА ИЗОБРЕТЕНИЯ

Система пуска двигателя внутреннего сгорания, содержащая аккумуляторную батарею, выключатель зажигания, стартер, первый и второй диоды, токоограничивающий резистор и емкостной накопитель энергии, заряд которого осуществляется от первого вывода аккумуляторной батареи через последовательно включенные токоограничивающий резистор и первый диод, при этом вторые выводы аккумуляторной батареи и емкостного накопителя энергии соединены вместе и образуют минусовую шину источника питания, отличающаяся тем, что первый силовой контакт стартера напрямую соединен с первым выводом аккумуляторной батареи, второй силовой контакт стартера соединен с минусовой шиной источника питания, штекер стартера (катушка тягового реле) через выключатель зажигания подключен к точке соединения токоограничивающего резистора и катода первого диода, при этом анод второго диода подключен к первому выводу емкостного накопителя энергии, а катод второго диода подключен к точке соединения токоограничивающего резистора и катода первого диода.

Виды

По устройству, стартеры бывают:

Без редуктора

Редуктор – это промежуточный механизм, основная задача которого – снижения усилий при вращении. В таких моделях коленчатый вал имеет непосредственное сцепление с шестерней. Зажигание происходит быстрее, практически мгновенно, по причине прямого контакта. Среди преимуществ этой конструкции выделяется простота. Дополнительный редуктор внедряется в конструкцию и в случае поломки потребуется его разборка.

Безредукторные стартеры легко ремонтируются обычным ручным инструментом. Из-за сильной упрощенности, схемы подключения и ремонта элементарны. Но основным недостатком моделей без редуктора выступает нестабильность. Во время сильных морозов они могут выходить из строя, не запускать двигатель с первого раза.

С редуктором

Основное отличие от предыдущей версии – наличие планетарного редуктора. Многие специалисты рекомендуют именно редукторные модели, так как они обладают одним выраженным достоинством – возможность запуска автомобиля даже при сильно севшем аккумуляторе. Малое потребление электричества значительно усиливается постоянными магнитами, которые улучшают производительность.

Кроме этого такое сочетание решает возникающие проблемы с обмоткой, которые могут привести к поломке стартера. Единственный недостаток – вероятная поломка шестерни при длительной эксплуатации. Если стартер был сделан с дефектом, что не редкость, их срок работы сильно ограничивается.

Устройство

Устройство и принцип работы стартера просты. Система пуска двигателя напрямую зависит от маховика. Это — механический элемент, который проворачиваясь, заставляет мотор производить энергию. И для пуска мотора от АКБ, требуется промежуточный узел.

Принцип работы стандартного стартера автомобиля обусловлен работой следующих элементов:

  1. Якорь. Это ось, изготовленная из легированного стального сплава. Она вращается на подшипнике скольжения. На нее напрессовывается сердечник и устанавливаются коллекторные пластины. Его структура подразумевает пазы, в которые укладывается обмотка.
  2. Щетки. Это графитовые проводники, осуществляющие простую функцию – передача электричества на коллекторные пластины. Это позволяет увеличить мощность стартера в целом.
  3. Реле. Передает напряжение на обмотку и выталкивает обгонную муфту.
  4. Электромотор. Состоит из нескольких сердечников с обмоткой. Ротор может быть установлен на подшипниках скольжения или обычных втулках. Второй вариант считается худшим, так как они имеют свойство стираться при активном использовании. В итоге, такое оборудование быстрее выходит из строя.
  5. Бендикс. Элемент передачи крутящего момента и вращения на коленчатый вал.

Работа стартера, зачастую, обусловлена этим набором элементов, но могут быть и дополнения. Ряд моделей имеет специальную кнопку, которая позволяет запустить автомобиль даже без ключа.

Подробнее об устройстве стартера в видео

Зима: как завестись в морозы?

Каким бы ни был способ завода мотора, традиционным ключом или дистанционный, перед водителем может возникнуть ещё одна трудность – зима.

В холодную пору запустить автомобиль бывает не просто и причина вполне прозаична – замерзание топлива (актуально в первую очередь для дизельных машин) и других рабочих жидкостей, а также самих механизмов.

К нашему с вами счастью и эта проблема решаема при содействии систем холодного запуска двигателя. Существуют различные варианты этих устройств, которые можно объединить в две большие группы – электрические и автономные.

Первые, как можно догадаться, используют энергию электрического тока для отогрева проблемных мест. Как правило, это блок цилиндров мотора и контуры охлаждения. Питание они получают или от аккумулятора авто, или же от сети 220 В.

Автономные подогреватели более прогрессивны – они используют для своей работы топливо, подающееся прямо из бака машины. По сути, это небольшие двигатели внутреннего сгорания, выделяющие тепло, которым и обогреваются агрегаты транспортного средства, а также и его салон.

Конструкция

Принцип работы дизельного двигателя заключается в преобразовании возвратно-поступательных движений кривошипно-шатунного механизма в механическую работу.

Способ приготовления и воспламенения топливной смеси – это то, чем отличается дизельный двигатель от бензинового. В камерах сгорания бензиновых моторов, приготовленная заранее топливно-воздушная смесь воспламеняется с помощью подаваемой свечой зажигания искры.

Особенность дизельного двигателя заключается в том, что смесеобразование происходит непосредственно в камере сгорания. Рабочий такт осуществляется путем впрыскивания под огромным давлением дозированной порции топлива. В конце такта сжатия реакция нагретого воздуха с дизтопливом приводит к воспламенению рабочей смеси.

Двухтактный дизельный двигатель имеет более узкую сферу применения. Использование одноцилиндрового и многоцилиндрового дизелей такого типа имеет ряд конструктивных недостатков:

  • неэффективную продувку цилиндров;
  • повышенный расход масла при активном использовании;
  • залегание поршневых колец в условиях высокотемпературной эксплуатации и прочие.

Двухтактный дизельный двигатель с противоположным размещением поршневой группы имеет высокую первоначальную стоимость и очень сложен в обслуживании. Установка такого агрегата целесообразна лишь на морских судах. В таких условиях, благодаря небольшим габаритам, малой массе и большей мощности при идентичных оборотах и рабочем объеме, двухтактный дизельный двигатель более предпочтителен.

Одноцилиндровый агрегат внутреннего сгорания широко применяется в домашнем хозяйстве в качестве электрогенератора, который используется в любом месте, где невозможно провести линию электропередач. Также устройство устанавливают на двигатели для мотоблоков unishop.by и самоходных шасси, которые повсеместно применяются в сельском хозяйстве.

Такой тип получения энергии налагает определённые условия на устройство дизельного двигателя. Он не нуждается в бензонасосе, свечах, катушке зажигания, высоковольтных проводах и прочих узлах, жизненно необходимых для нормальной работы бензинового ДВС.

В нагнетании и подачи дизтоплива участвуют: топливный насос высокого давления и форсунки. Для облегчения холодного пуска современные моторы используют свечи накала, которые предварительно подогревают воздух в камере сгорания. Во многих автомобилях в баке устанавливается вспомогательный насос. Задача топливного насоса низкого давления в том, чтобы прокачать топливо от бака к топливной аппаратуре.

Устройство и принцип работы системы

Работает система достаточно просто и не требует от водителя никакого вмешательства, если оборудование находится в исправном состоянии. Рассмотрим пошаговый процесс работы механизма запуска:

  1. Водитель поворачивает ключ, вставленный в замок зажигания, после чего электрический пусковой ток поступает на клеммы реле стартера.
  2. Электропитание подается на обмотки реле, создает электромагнитную индукцию и притягивает якорь. Поскольку он конструктивно связан с механизмом привода, происходит сцепление ведущей шестерни и венца маховика.
  3. Тяговое реле переключает контакты и замыкает электрическую цепь питания обмоток двигателя. Это приводит в работу вращающийся статор, который передает механическую энергию на коленчатый вал и запускает двигатель.
  4. После включения ДВС и увеличения оборотов срабатывает обгонная муфта. Она предназначена для выключения пускового механизма. Затем возвратная пружина обеспечивает изменение положения якоря, что приводит привод в начальное состояние.

Мифы

Автозапуск машины с брелка имеет как поклонников, так и противников. На тему данной системы разгораются споры. Очень многие автовладельцы отказываются от этой автосигнализации, наслушавшись разных слухов и мифов, не имеющих доказательств.

Мифы об автозапуске:

  • Самостоятельное движение автомобиля. Самый распространённый миф об автозапуске. И он небезосновательный. Откат автомобиля происходит в случае, если водитель после остановки оставляет автомобиль на передаче. С установкой данной автосигнализации привычки придётся поменять. Теперь следует после остановки рычаг перевести на нейтральную передачу и поставить транспортное средство на ручник.
  • Примерзание тормозных колодок. Этот миф становится реальностью только у тех автовладельцев, которые не просушивают тормоза после езды во влажную погоду. Сделать это проще, чем кажется. Достаточно выполнить несколько интенсивных торможений. А если всё-таки эта проблема коснулась вас, то на помощь придёт двухлитровая бутылка горячей воды. Жидкость выливаете на задние тормоза, и можно двигаться в путь.
  • Угон. Несомненно, автомобиль с заведённым двигателем — лакомый кусочек для вора. Поэтому не стоит пользоваться автозапуском в безлюдных местах и на значительном удалении от транспортного средства.
  • Блокировка руля случается по невнимательности человека. Происходит это следующим образом: автовладелец садится в транспортное средство с уже заведённым двигателем и забывает вставить ключ зажигания. Это, в свою очередь, и приводит к блокировке руля. Решением данной проблемы является принудительное глушение двигателя перед началом движения.

Любая проблема с автозапуском с брелка сигнализации решаема. Поэтому главным препятствием для установки автосигнализации является нежелание владельца транспортного средства.

Принцип работы УПП

Силовая часть устройства плавного пуска состоит из силовых тиристоров, включенных встречно-параллельно и обходных контакторов. Изменение напряжения достигается регулировкой проводимости полупроводниковых устройств путем подачи отпирающих импульсов на управляющие контакты. Б.

В состав УПП также входит:

  • Генератор управляющих импульсов. Этот блок вырабатывает сигналы, изменяющие угол проводимости полупроводниковых устройств при пуске и остановки электродвигателя.
  • Управляющее устройство на базе контроллера или микропроцессора. Его основные функции – подача команд на генератор импульсов, обеспечение связи с другими устройствами, прием сигналов от датчиков, обеспечение защитного отключения электрической машины при аварийных и ненормальных режимах работы.

Старт электрической машины осуществляется на напряжении, составляющем 30-60% от номинального. При этом происходит плавное зацепление шестеренок передаточного механизма, постепенное натяжение ремней привода. Далее управляющий блок постепенно увеличивает проводимость тиристоров до полного разгона электродвигателя. При достижении номинальной частоты вращения вала, замыкаются контакты шунтирующих коммутационных устройств. Ток начинает течь в обход тиристоров. Это необходимо для снижения нагрева полупроводниковых устройств, увеличения срока службы УПП, снижения энергопотребления.

При остановке электродвигателя, контактор включает в цепь тиристоры. С генератора импульсов поступают сигналы, плавно уменьшающие проводимость тиристоров до остановки электрической машины.

Мускульная сила человека

Используется при запуске двигателей небольшой мощности. На лодочных моторах и бензопилах дёргают за тросик, намотанный на маховик или пусковой барабан («верёвочный стартёр»); на мотоциклах используют резкое нажатие ногой на специальный рычаг (кикста́ртер); на мопедах — вращение педалей велосипедного типа; на автомобилях — проворачивают коленвал пусковой (заводной) рукояткой («кривой стартёр»). Также существует система пружинного стартера, в современных двигателях повсеместно заменённая кикстартерами. Мускульная сила всегда доступна и не зависит от заряда аккумуляторов и т. п. Однако такой метод запуска не очень удобен в эксплуатации; чаще он используется в качестве резервного. На современных автомобилях, как правило, использование «кривого стартёра» вообще не предусматривается. Помимо всего прочего, «кривой стартер» крайне травмоопасен при неправильном использовании. Бывалые водители не рекомендуют охватывать пусковую рукоятку кистью с противопоставленным большим пальцем. Все пальцы должны располагаться по одну сторону рукоятки.

Существуют также ручные инерционные стартеры, при которых ручкой (через повышающий редуктор) раскручивается небольшой маховик, а когда он запасет необходимое количество кинетической энергии, этот маховик через понижающий редуктор соединяется с коленвалом пускаемого двигателя. Такой способ позволяет повысить пусковую мощность и не создавать чрезмерных усилий на пусковой рукоятке. Такие стартеры устанавливались на часть тракторов, некоторые образцы бронетанковой техники, поршневые авиационные двигатели и небольшие судовые дизели, в том числе двигатели спасательных шлюпок.

Долгое время ручной способ был основным для запуска поршневых двигателей самолётов — всем знакомы кадры хроники, когда коленвал авиадвигателя раскручивают, дёргая рукой пропеллер. Данный способ перестал применяться с ростом мощности моторов, поскольку мускульной силы уже просто не хватало, чтобы провернуть вал тяжёлого и мощного двигателя, зачастую ещё и снабжённого редуктором.

Ручные стартеры бывают как съёмные (после запуска отделяются от двигателя, как на бензопилах «Урал» и «Дружба»), так и несъёмные (большинство современных компактных двигателей).

Модели ПД

Некоторые модели пускачей до сих пор используются на тракторах и спецтехнике различных марок и моделей.

  • ПД-8. Одноцилиндровый двухтактный двигатель мощностью 5,1 кВТ. Частота вращения коленчатого вала — 4300 оборотов в минуту. Топливная смесь образуется внешним способом при помощи карбюратора. Диаметр и ход цилиндра одинаковы и составляют 62 миллиметра, рабочий объем — 0,2 литра. Степень сжатия топлива — 6,6. В качестве горючего используется смесь дизельного масла и бензина в пропорции 1:15.
  • ПД-10. Одноцилиндровый двухтактный двигатель с кривошипно-камерной продувкой. Смесеобразование внешнее, при помощи карбюратора. Ход цилиндра составляет 85 миллиметров, диаметр — 72 миллиметра, объем — 0,346 литра. Крутящий момент — 25 Н/м, степень сжатия горючего — 7,5.
  • П-350. Одноцилиндровый двухтактный пусковой двигатель с кривошипно-камерной продувкой. Образование смеси карбюраторное. Ход цилиндра — 85 миллиметров, диаметр — 72 миллиметра, объем цилиндра — 0,364 литра. Крутящий момент 25 Н/м, степень сжатия — 7,5.

Какой двигатель эффективней: Дизель или бензин?

https://youtube.com/watch?v=ilZyCD-QlJg

Дизельные двигатели продолжают совершенствоваться в экологическом плане, постепенно, доказывая, что уровень вредных веществ в выхлопе может быть почти таким же, как в бензиновых автомобилях. Но пока что все равно бензиновые двигатели считаются более экологичными. Но есть в дизельных двигателях неоспоримое преимущество, которое заключается в том, что они, по сравнению с бензиновыми, намного экономичнее.

Действительно, в большинстве случаев дизельные двигатели значительно превосходят бензиновые по топливной эффективности.

Это объясняется особенностью температуры самовоспламенения дизельного топлива в камере сгорания. Температура самовоспламенения — это температура, при которой соотношение в смеси кислорода-топлива будет приводить к самовоспламенению топливной смеси.

В бензиновых моторах наоборот важно, чтобы температура в соотношении бензин-кислород в камере сгорания не приводила к самовоспламенению бензина во время сжатия, поскольку это может привести к воспламенению топлива до подачи свечами зажигания искры. Это может привести к повреждению двигателя. .

Чтобы этого не происходило, бензиновые моторы имеют довольно низкие коэффициенты сжатия (такт сжатия, когда определенное количество кислорода и бензина попадают в камеру сгорания). Это необходимо чтобы во время сжатия резко не повышалась температура воздуха.

Поскольку дизельные моторы не имеют во время такта сжатия (впуска) в камере сгорания дизельного топлива, они могут сжимать всасываемый кислород намного больше, чем бензиновые двигатели. В результате сильного сжатия воздух в камере сгорания сильно нагревается, после чего в камеру сгорания попадает дизельное топливо, которое в итоге самовоспламеняется.

Другим преимуществом эффективности дизельного двигателя является отсутствие дроссельной заслонки. Когда вы нажимаете педаль газа в бензиновом автомобиле, это открывает впускные клапана в двигателе, что позволяет большому количеству воздуха попадать в мотор.

Соответственно чем больше кислорода, тем больше энергии образуется в результате воспламенения топлива, которое также в этом случае начинает подаваться в повышенном объеме. Стоит отметить, что этот процесс контролирует компьютер, который и определяет необходимое количество топлива.

В дизельных моторах дроссельные клапаны не нужны. При нажатии педали газа компьютер просто определяет, какое количество топлива необходимо подать в камеру сгорания.

В результате этого при работе дизельного мотора теряется не много топлива, в отличие от бензиновых моторов, которые большой процент бензина сжигают зря.

Завести машину, если сел аккумулятор, «с толкача»

Хорошо известен способ пуска двигателя при помощи сторонней физической силы, называемый в народе «с толкача». Его плюс очевиден – завести машину в момент ее буксировки можно в кратчайшие сроки, тогда как при прикуривании придется ожидать не менее 20 минут, пока аккумулятор зарядится для стопроцентного пуска двигателя. Однако имеются у метода пуска двигателя с толкача и минусы:

  • Необходимо отыскать несколько здоровых парней, которые будут готовы подтолкнуть ваш автомобиль, или машину, готовую выступить в качестве буксира;
  • Следует обладать знанием алгоритма действий, которые позволят завести двигатель с толкача;
  • Подобным образом можно завести только автомобиль на механической коробке передач.

Имеется мнение, что машину с автоматической коробкой передач можно завести с толкача при большом желании. Для этого ее необходимо разогнать до скорости в 40-50 километров в час, после чего пробовать завести двигатель. Инструкция по эксплуатации любого автомобиля с автоматической коробкой передач запрещает пуск его двигателя «с толкача» отмечая, что подобные попытки могут привести к неисправности не только батареи, но и всей трансмиссии.

Выяснив, что запускать с толкача можно только автомобиль с ручной коробкой передач, предлагаем рассмотреть алгоритм действий, которые должен выполнить водитель машины, чтобы завести двигатель при помощи сторонней физической силы:

  1. Необходимо установить рычаг коробки передач в нейтральное положение и завести машину;
  2. После этого водитель должен отдать команду помощникам, чтобы они толкали автомобиль;
  3. В этот момент необходимо полностью выжать сцепление на автомобиле и включить вторую передачу, не отжимая сцепления;
  4. Когда автомобиль разгонится до 10-15 километров в час, необходимо плавно начать отжимать сцепление, при этом слегка нажимая на газ;
  5. Если все выполнено верно, то движок заработает – можно останавливать автомобиль и благодарить помощников, главное чтобы машина не заглохла.

Если аккумулятор в автомобиле не самый «убитый», то через 20-30 минут двигатель можно будет смело глушить и после стараться запустить его без посторонней помощи. За указанное время генератор сможет немного подзарядить даже полностью разряженный аккумулятор.

Как защитить ДВС от детонации

Защитить двигатель внутреннего сгорания от детонации можно при недопущении вышеперечисленных причин. При обнаружении первых признаков детонации следует принять меры по их устранению.

  1. Устанавливать рекомендованные свечи зажигания для конкретного мотора.
  2. Заливать соответствующее для автомобиля топливо. Например, по рекомендации завода-изготовителя машины рекомендованным для заправки требуется только бензин с октановым числом 95, но, если заливать 92-й бензин, то может появиться детонация ДВС, потому что компрессии требуется поменьше и воспламеняется быстрее.
  3. Своевременно менять фильтры, по мере их загрязнения.
  4. Не перегревать мотор.
  5. Следить за исправностью датчиков и сигналами бортового компьютера.

Электростартер

Электрический автомобильный стартер.Реле стартера (вверху слева, чёрного цвета). Тяговое реле (соленоид, в центре вверху, малого диаметра, золотистого цвета). В серебристом корпусе — рычажная передача и обгонная муфта. Электродвигатель — большого диаметра, золотистого цвета.

Наиболее удобный способ. При запуске двигатель раскручивается коллекторным электродвигателем — машиной постоянного тока, питающейся от аккумуляторной батареи (после запуска аккумулятор подзаряжается от генератора, приводимого в движение основным двигателем). При низких температурах обычно применяемые кислотные аккумуляторы теряют ёмкость (главным образом — из-за роста вязкости электролита; также происходит снижение электродвижущей силы батареи), а вязкость масла в системе смазки увеличивается. Поэтому запуск двигателя зимой затруднён, а иногда и невозможен. При наличии электрической сети в этом случае возможен запуск от сетевого пускового устройства (практически неограниченной мощности).

Электродвигатели автомобильных стартёров имеют особую конструкцию с четырьмя щётками, которая позволяет увеличить ток ротора и мощность электродвигателя.

На тепловозах с электрической передачей постоянного тока стартером является тяговый генератор. Эта же схема применялась на некоторых мотороллерах («Тула», «Турист», «Тулица», «Муравей»), где функцию стартера выполняет генератор постоянного тока, насаженный непосредственно на коленвал (в СССР такая система называлась «динамо-стартер», а позже — «династартер»)

Принцип работы электростартера

При включении стартера электрический ток (через реле включения, иначе сгорят контакты в замке зажигания) поступает на тяговое реле (соленоид). Сердечник соленоида втягивается и через рычажную передачу вводит в зацепление шестерню электродвигателя стартера с зубчатым венцом (большая шестерня) маховика. После этого замыкаются контакты реле стартера. Через это реле проходит очень большой ток (десятки и даже сотни ампер) на электродвигатель. После запуска муфта свободного хода (бендикс) позволяет вращаться независимо друг от друга маховику двигателя и электродвигателю стартера. После выключения стартера детали стартера возвращаются в исходное состояние. На старых автомобилях (например, ГАЗ-69, ГАЗ-63) тяговое реле (соленоид) отсутствовало, водитель включал стартер педалью на полу кабины.

На автомобилях с автоматическими трансмиссиями имеется удерживающая обмотка, не позволяющая сердечнику соленоида перемещаться, если селектор АКПП установлен на ходовых позициях «D», «R», «L» или «2», в автоматической коробке передач установлен выключатель, подающий ток в удерживающую обмотку. Запуск двигателя возможен только на позициях «P» (парковка) и «N» (нейтраль).

Величина электрического напряжения на стартере

На автомобилях с бензиновыми двигателями внутреннего сгорания напряжение бортовой сети составляет 12 вольт, применяется такое же электрическое напряжение на стартере. На ряде автомобилей, выпускавшихся в первой половине XX века, использовалось напряжение 6 вольт.

На автомобилях с мощными дизельными двигателями напряжение бортовой сети составляет 24 вольта. Это обусловлено тем, что дизелю с большим рабочим объёмом и с большой степенью сжатия требуется мощный электрический стартер. Устанавливаются по два 12-вольтовых автомобильных аккумулятора, соединённые последовательно.

При равной электрической мощности при повышении электрического напряжения в два раза сила тока соответственно снижается в два раза: P=I⋅U{\displaystyle P=I\cdot U}, где I{\displaystyle I} — сила тока, а U{\displaystyle U} — напряжение.

Повышение напряжения позволяет уменьшить разрядный ток аккумуляторной батареи, а также снизить бесполезный нагрев проводов.

На легковых автомобилях, микроавтобусах и малотоннажных грузовиках с дизельными двигателями применяются 12-вольтовые стартеры (этого вполне достаточно).

На старых грузовиках с дизелями (ЯАЗ-200, ЯАЗ-210) напряжение бортовой сети составляло 12 вольт, а стартеры были рассчитаны на 24 вольта. Стояло два 12-вольтовых автомобильных аккумулятора, соединённые параллельно, при запуске они переключались на последовательное соединение. Все 12-вольтовые потребители электроэнергии при запуске работали от одной аккумуляторной батареи.

Принцип работы системы электрического запуска ДВС

Система электрического запуска стоит на различных типах двигателей (двухтактные и четырехтактные, бензиновые, дизельные, роторно-поршневые, газовые и т.д.)

Общий принцип работы заключается в следующем:

После того, как водитель поворачивает ключ в замке зажигания, электрический ток от АКБ подается на контакты тягового реле (на втягивающее стартера). В то время, когда ток начинает проходить по обмоткам тягового реле, осуществляется втягивание якоря. Указанный якорь перемещает рычаг механизма привода, в результате осуществляется зацепление ведущей шестерни и зубчатого венца маховика.

Параллельно якорь замыкает контакты реле, благодаря чему реализуется питание электрическим током обмоток статора и якоря. Это позволяет стартеру вращаться, передавая крутящий момент на коленчатый вал.

Сейчас читают

Как работают автомобильные спидометры?

Как поменять фильтр на бензонасосе

После запуска двигателя обороты коленвала увеличиваются. В этот момент срабатывает обгонная муфта, отсоединяющая стартер от двигателя, при этом стартер еще продолжает свое вращение. Затем при помощи возвратной пружины тягового реле происходит обратное перемещение якоря. Это позволяет вернуть механизм привода в обратное положение.

Кстати, если говорить о различных штатных блокировках стартера при запуске двигателя, такие решения встречаются, однако не на всех моделях авто. Основной задачей является повышение комфорта эксплуатации и безопасности. Если просто, стартер не будет работать, пока водитель не выжмет сцепление или не включит нейтральную передачу перед запуском двигателя.

Наличие такой блокировки позволяет избежать рывков и случайного перемещения ТС, что часто случается, когда водитель начинает заводить двигатель от стартера с включенной передачей.
