Для чего автомобилю нужна раздаточная коробка

Назначение узлов раздаточной коробки

Межосевой дифференциал

Данный узел позволяет распределить межосевой крутящий момент и дает приводным валам вращаться на разных угловых скоростях

Это особенно важно при движении в поворотах, поскольку колеса проходят разное расстояние и, следовательно, должны вращаться с разной скоростью. Если раздаточная коробка не оснащена таким узлом, обеспечить колесам возможность вращаться с разными скоростями можно только путем отключения одной оси


Межосевые дифференциалы бывают симметричными и несимметричными. Первый работает таким образом, что крутящий момент раздается поровну на обе оси, второй делит его в определенной пропорции.

Статья в тему: Принцип работы иммобилайзера, что он блокирует и как работает

Механизм блокировки межосевого дифференциала

Чтобы автомобиль мог полноценно реализовать свои внедорожные возможности, межосевой дифференциал оснащают блокирующим механизмом, назначение которого в том, чтобы принудительно заставить колеса обеих осей вращаться с одинаковой скоростью. Блокирование может происходить либо принудительно, либо вручную, в зависимости от типа механизма. В настоящее время используются следующие виды блокировок:

  • дифференциал самоблокирующийсяTorsen;
  • фрикционная многодисковая муфта;
  • вязкостная муфта (вискомуфта).

Первыми двумя механизмами оснащается раздаточная коробка кроссоверов в силу недостатков, описанных ниже.

Вискомуфта

Это наиболее простое устройство, позволяющее автоматически заблокировать межосевой дифференциал. Принцип ее работы следующий: внутри нее находятся перфорированные диски, погруженные в силиконовую жидкость, часть дисков соединена с корпусом, а остальные со ступицей; во время пробуксовки колес одной из осей одни диски начинают вращаться быстрее других, силиконовая жидкость разогревается и густеет, как бы склеивая ступицу с корпусом.


Основное достоинство такой системы – низкая стоимость. Недостатков гораздо больше: срабатывание происходит с запозданием, в результате чего автомобиль может успеть зарыться буксующими колесами; блокировка дифференциала не полная; от продолжительной работы происходит перегрев; данный узел несовместим с системой ABS.

Самоблокирующийся дифференциал Torsen

Это конструкция, состоящая из набора червячных шестерен – ведущих и ведомых. Принцип работы данного устройства следующий: пока все колеса хорошо «держат» дорогу, дифференциал раздает крутящий момент осям поровну. Как только одна из осей пробуксовывает, момент, благодаря силам трения в червячной передаче, перебрасывается на другую ось, соотношение усилий может доходить до 20:80. Основной минус такого решения – ограничения по прочности конструкции. По этой причине Torsen не устанавливается на внедорожниках, его удел – кроссоверы.

Многодисковая фрикционная муфта

Это набор фрикционных дисков, имеющих контролируемую степень сжатия. Такая муфта позволяет распределять между осями крутящий момент в зависимости от условий местности. В обычных условиях момент делится поровну. Во время пробуксовки одной из осей диски муфты сжимаются, дифференциал полностью или частично блокируется. Для обеспечения работы муфта может оснащаться электрическим или гидравлическим приводом и электронной системой управления. Еще межосевой дифференциал можно заблокировать вручную посредством механического, пневматического, гидравлического или электрического привода. Многие автомобили имеют возможность блокировки дифференциала, как в автоматическом, так и в ручном режиме.

Статья в тему: Основные признаки неисправности датчика дроссельной заслонки

Назначение данного узла заключается в передаче крутящего момента приводному валу передней оси автомобиля для обеспечения работы полного привода. Она состоит из пары зубчатых колес (ведущее и ведомое) и приводной цепи. Помимо передачи цепной, в раздаточной коробке может применяться зубчатая, состоящая из цилиндрических шестерен.

Классификация

  1. Несоосные ведущие валы. Отсутствие промежуточных валов. Бесшумны, компактны, обладают высоким уровнем КПД. К прочим преимуществам можно отнести небольшую металлоёмкость.
  2. Соосные приводные валы. Наиболее популярны на сегодняшний день. Главная передача может использоваться сразу для двух ведущих мостов (заднего и переднего).
  3. КПП, оснащённые функцией блокировки ведущих мостов. Очень выгодный вариант. При движении по ровным участкам или по трассе передний мост отключается с целью экономии топлива. При этом является одним из лучших вариантов для передвижения по труднопроходимой местности (когда в работу включается ещё и передний мост).
  4. Дифференциальный привод ведущих мостов. То есть во время движения транспортного средства используется межосевой дефференциал, который позволяет вращение всех ведущих валов с различными скоростями. У машин с такой КПП постоянно включен передний привод, а для повышения проходимости подключаются межосевые дифференциалы.

Передача при помощи цепи

Чтобы перераспределить крутящий момент создали цепь в раздаточной коробке. Благодаря взаимной работе цепи и 2 колесам с зубьями происходит цепная передача. Иногда случаются периоды, когда на смену цепной передачи приходится применять зубчатую. Сравнивая эти две передачи, то зубчатая наиболее надежная.

Вследствие чего раздатка получила свое название

Свое наименование коробка наследовала вследствие тесной связи с коробкой передач. При малых оборотах автотранспорта распространяется крутящий момент, потому, что у коробки есть, как понижающая передача, так и демультипликатор.

Поэтому автотранспорт может ездить в сложных условиях, без наличия дорожного полотна. Снизить обороты вращения валов помогает демультипликатор, вследствие этого большой крутящийся момент не пропадает. Благодаря понижающему ряду, автотранспорт может иметь еще некоторое количество передач. В момент аварийных ситуаций автомобилист будет иметь больше шансов, дабы рассчитать нужное передаточное число. Такого рода оборудование продлевает работоспособность коробки передач, при этом экономя расходы владельца авто.

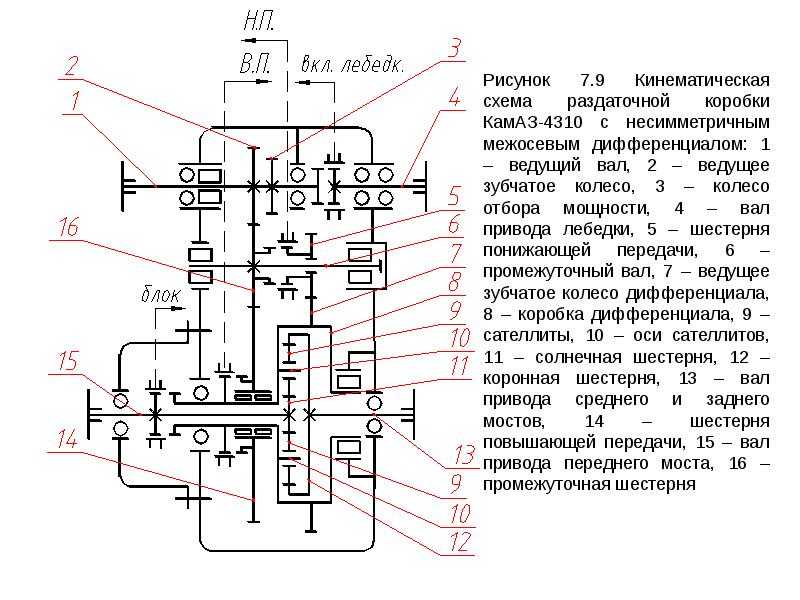

Из чего состоит раздаточная коробка?

Сам механизм «раздатки» может отличаться. Способов её сбора существует несколько. Однако есть составляющие, без которых не обойдётся устройство раздаточной коробки.

Во-первых, это ведущий вал. При использовании одной передачи он отвечает за приём крутящего момента.
Во-вторых, это четыре приводных вала. Они ставятся на оси сзади и спереди. Они связаны попарно.
В-третьих, в таком механизме обязательно присутствует зубчатая либо цепная передача крутящего момента.
В большинстве полноприводных авто есть также понижающая передача

Однако обращаем ваше внимание на то, что она присутствует не во всех раздаточных коробках. Так, это звено цепи механизма отсутствует, например, в кроссоверах, которые, хоть и обладают полным приводом, для езды по сложным ландшафтам не созданы.
Также в коробках некоторых авто с полным приводом есть дифференциал, который устанавливается между осями, и блокиратор под дифференциал.

Как работает коробка и нужна ли она?

Как работает?

Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

  • при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
  • при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
  • при двух работающих мостах и с условием перманентной блокировки дифференциала;
  • при двух работающих мостах;
  • при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

  • Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
  • Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
  • Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
  • Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

  • При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
  • Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
  • Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
  • При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
  • Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку

Классификация раздаточных коробок

Существует в конструктивном исполнении много разных типов и классификаций раздаточных коробок (РК). Поэтому механизмы разделяются на следующие категории:

  1. По способу распределения мощности механизмы могут быть:
    • подключённый постоянный привод на оба моста;
    • возможность отключения одного из мостов;
    • возможность отключения и включения любого из мостов.
  2. По числу передач коробки бывают:
    • одноступенчатые;
    • двухступенчатые;
    • трёхступенчатые. Это обозначает что передаточное число на колесо равно 1, 2 или 3. Чем больше число, тем больше усилие на колесо.
  3. По типу механизма управления существует следующая классификация раздаточных коробок (РК):
    • РК с автоматическим, электронным подключением с помощью сервопривода или гидропереключателя. Очень эффективна такая система при гололёде, при торможении система отключает задний мост, остаётся тормозная трансмиссия заднего моста, а передний мост продолжает двигать транспорт и держит машину прямолинейно.
    • Полуавтоматическая РК работает от кнопок управления на машине. Позволяет в необходимый момент принудительно включить или выключить привод РК.
    • Ручная РК имеет специальные рычаги управления расположенные обычно между передними креслами. Управление выполняется исключительно ручное, механическое, что обеспечивает при рабочем состоянии системы её полную безотказность. Распространена на российских семействах УАЗ, КАМАЗ, МАЗ, а так же на иностранных джипах с ручной коробкой передач.
  4. По расположению валов механизмы делятся на следующие:
    • РК имеют соосные приводные валы к мостам, обеспечивается единое использование главной передачи для обоих мостов.
    • Привод РК может заблокировать привод моста обеспечивается движение без пробуксовки, мост подключается на труднодоступных участках. При движении по шоссе мост дополнительный отключается. РК имеют дифференциальный привод мостов.
    • Передний мост постоянно подключён, для прохода трудного участка дороги следует включить дифференциал.

Назначение узлов и принцип работы раздаточной коробки

Дифференциал межосевой

Эта деталь служит для того чтобы поделить крутящий момент на каждую ось. Именно это приводит к работе приводных валов с разной скоростью. Данная особенность важна при развороте или повороте автомобиля. Каждое колесо проходит определенное расстояние, поэтому требуется чтобы они крутились с неодинаковой скоростью. В случаях, когда автомобиль не имеет раздаточной коробки с межосевым дифференциалом, решить эту проблему можно отключив одну из осей. У неопытных водителей это не вызовет затруднений.

Сейчас читают

Существует два вида таких дифференциалов:

  • симметричные;
  • несимметричные.

Отличаются они по работе тем, что на первом крутящий момент распределяется на равные части, а на втором он в определенной зависимости. Дифференциалы имеют высокую себестоимость, поэтому и ремонт их обходится недешево.

Блокиратор для межосевого дифференциала

Чтобы транспортное средство могло чувствовать себя комфортно в полевых условиях, дифференциал между осями имеет блокиратор. Эта деталь предназначена для того, чтобы при необходимости обеспечить вращение колес с одинаковой скоростью. На таком устройстве можно блокировать колеса автоматически или самостоятельно. Ремонт блокиратора — процесс трудоемкий.

Блокиратор для межосевого дифференциала очень часто осуществляет свою деятельность с помощью вискомуфты. Она является простым и незамысловатым устройством, которое позволяет выполнять блокирующие функции. Работает вискомуфта следующим образом: она имеет специальные диски, которые находятся внутри специальной жидкости. Определенное количество дисков присоединены к корпусу, а все остальные со ступицей. Когда колеса автомобиля начинают буксовать, одни диски начнут движение быстрее чем другие, за счет этого температура жидкости повышается, что обеспечивает соединение корпуса и ступицы.

  • «запоздалое» срабатывание, из-за чего колеса автомобиля начинают буксовать;
  • все блокирование дифференциала невозможно выполнить;
  • при наличии в машине  ABS, блокиратор нельзя использовать из-за функциональных несостыковок;
  • устройство перегревается при постоянной работе.

Дифференциал Torsen

Устройство работает за счет использования червячных передач. Когда автомобиль ровно идет по дороге, дифференциал делит  крутящий момент равномерно на каждую сторону оси. Но когда начинается буксировка, за счет использования червячной передачи, крутящий момент переходит на другую ось. Водители отмечают, такие устройства не обладают большим запасом прочности, поэтому часто приходится осуществлять ремонт. Ставится дифференциал Torsen на кроссоверах.

Фрикционная муфта с множеством дисков

Данное устройство представляет собой несколько дисков, которые имеют определенную степень сжатия. Оно предоставляет возможность распределить вращающий момент исходя из предоставленных условий. При обычной работе, момент распределяется равномерно. Во время буксировки муфты сжимаются, из-за чего происходит полная или частичная буксировка дифференциала. Чтобы муфта работала, к ней прикрепляют специальный привод, который бывает как электрическим, так и гидравлическим.

Не многие знают что проводится блокировка дифференциала вручную с помощью разных приводов. Некоторые транспортные средства могут блокироваться как в автоматическом режиме, так и в ручном.

Передача за счет цепи

Цепь в раздатке была создана для перераспределения крутящего момента. Цепная передача является взаимодействием двух колес с зубьями и самой цепи. Бывают случаи, когда в коробке вместо цепной передачи используют зубчатую передачу. Если говорить о надежности, зубчатая считается лучше.

Назначение узлов и принцип работы раздаточной коробки

Дифференциал межосевой

Эта деталь служит для того чтобы поделить крутящий момент на каждую ось. Именно это приводит к работе приводных валов с разной скоростью. Данная особенность важна при развороте или повороте автомобиля. Каждое колесо проходит определенное расстояние, поэтому требуется чтобы они крутились с неодинаковой скоростью. В случаях, когда автомобиль не имеет раздаточной коробки с межосевым дифференциалом, решить эту проблему можно отключив одну из осей. У неопытных водителей это не вызовет затруднений.

Сейчас читают

Двигатель Cummins Газель: технические характеристики

Воздушный фильтр нулевого сопротивления: есть ли смысл…

Существует два вида таких дифференциалов:

  • симметричные;
  • несимметричные.

Отличаются они по работе тем, что на первом крутящий момент распределяется на равные части, а на втором он в определенной зависимости. Дифференциалы имеют высокую себестоимость, поэтому и ремонт их обходится недешево.

Блокиратор для межосевого дифференциала

Чтобы транспортное средство могло чувствовать себя комфортно в полевых условиях, дифференциал между осями имеет блокиратор. Эта деталь предназначена для того, чтобы при необходимости обеспечить вращение колес с одинаковой скоростью. На таком устройстве можно блокировать колеса автоматически или самостоятельно. Ремонт блокиратора — процесс трудоемкий.

Блокиратор для межосевого дифференциала очень часто осуществляет свою деятельность с помощью вискомуфты. Она является простым и незамысловатым устройством, которое позволяет выполнять блокирующие функции. Работает вискомуфта следующим образом: она имеет специальные диски, которые находятся внутри специальной жидкости. Определенное количество дисков присоединены к корпусу, а все остальные со ступицей. Когда колеса автомобиля начинают буксовать, одни диски начнут движение быстрее чем другие, за счет этого температура жидкости повышается, что обеспечивает соединение корпуса и ступицы.

  • «запоздалое» срабатывание, из-за чего колеса автомобиля начинают буксовать;
  • все блокирование дифференциала невозможно выполнить;
  • при наличии в машине ABS, блокиратор нельзя использовать из-за функциональных несостыковок;
  • устройство перегревается при постоянной работе.

Дифференциал Torsen

Устройство работает за счет использования червячных передач. Когда автомобиль ровно идет по дороге, дифференциал делит крутящий момент равномерно на каждую сторону оси. Но когда начинается буксировка, за счет использования червячной передачи, крутящий момент переходит на другую ось. Водители отмечают, такие устройства не обладают большим запасом прочности, поэтому часто приходится осуществлять ремонт. Ставится дифференциал Torsen на кроссоверах.

Фрикционная муфта с множеством дисков

Данное устройство представляет собой несколько дисков, которые имеют определенную степень сжатия. Оно предоставляет возможность распределить вращающий момент исходя из предоставленных условий. При обычной работе, момент распределяется равномерно. Во время буксировки муфты сжимаются, из-за чего происходит полная или частичная буксировка дифференциала. Чтобы муфта работала, к ней прикрепляют специальный привод, который бывает как электрическим, так и гидравлическим.

Не многие знают что проводится блокировка дифференциала вручную с помощью разных приводов. Некоторые транспортные средства могут блокироваться как в автоматическом режиме, так и в ручном.

Передача за счет цепи

Цепь в раздатке была создана для перераспределения крутящего момента. Цепная передача является взаимодействием двух колес с зубьями и самой цепи. Бывают случаи, когда в коробке вместо цепной передачи используют зубчатую передачу. Если говорить о надежности, зубчатая считается лучше.

Основные неисправности раздаточных коробок и их причины

Раздаточная коробка является механическим устройством, которое, как и другие механизмы может иметь определённый срок службы, где в период эксплуатации возникают некоторые неисправности. Существует несколько факторов, которые влияют на продолжительность работоспособности РК.

  1. Конструктивное исполнение.
  2. Устройство полного привода.
  3. Режим эксплуатации.
  4. Техническое обслуживание в указанные сроки.

К часто встречающимся основным неисправностям можно отнести следующие.

  • Стуки, гул, вой — последствия износа шестерней и подшипников.
  • Сильная вибрация в раздаточной коробке. Может возникать особенно в движении вследствие износа подшипников.
  • Подтекание или течь масла. Обычно из-за нарушения герметичности сальников или вследствие других нарушений герметичности стыков в корпусе.
  • Сложность во включении или самопроизвольное отключение коробки — износ зубьев шестеренок или муфты, неправильная регулировка.
  • Дефект шестерёнок, муфт, фиксаторов. Требуется ремонт, разборка коробки, замена изношенных частей.
  • Растяжение цепи коробки в последствии износа.
  • При движении возникают рывки, сбои при работе коробки изи сильного растяжения цепи.
  • Перегрев или быстрый нагрев муфты с запахом гари масла, резины изи износа сервопривода, фрикционной муфты.
  • Возникает неустойчивость работы при нагрузках, поворотах.
  • Электронное управление не работает иза выход из строя электромагнита, нет цепи питания, нарушено крепление проводки.

Описание возможных проблем с раздаткой

В процессе работы транспортных средств повышенной проходимости детали и узлы раздатки постепенно приходят в негодность, вследствие износа. Чаще всего случаются следующие перебои в работе механизма:

  • Не включается передний мост.
  • Перегревается раздатка.
  • Утечки и повышенный расход масла раздатки.
  • Несанкционированное отключение переднего моста.

Замена масла в раздатке Нива 2121

Для обеспечения работоспособности транспортного средства необходимо своевременно производить техническое обслуживание. замена масла входит в обязательный перечень работ по ТО машины. Для смены расходного материала в раздатке Нива 2121 потребуется трансмиссионное масло в объеме 0,8 – 1,5 литров.

Периодичность замены смазочной жидкости равна 45 000 км пройденного пути. Первая процедура проводится спустя 60 000 км, а далее – в соответствии с установленным графиком.

Порядок замены масла в раздатке внедорожника Нива:

  • прогреть автомобильные системы и механизмы, для этого нужно завести мотор и проехаться на небольшое расстояние;
  • установить машину на эстакаду или над специальной смотровой ямой;
  • очистить заливную и сливную пробки раздатки от грязи и пыли;
  • подставить под слив емкость для сбора отработанного материала;
  • открутить пробки и слить жидкость;
  • удалить металлические фрагменты, стружку, осколки и прочие элементы износа;
  • завинтить пробку;
  • залить в промывочную жидкость (около одного литра);
  • запустить мотор;
  • прогнать рычаг по передачам раздатки с небольшими задержками;
  • выключить двигатель;
  • слить промывочный состав;
  • заправить раздатку новым маслом;
  • проверить уровень масла  ;
  • при необходимости добавить нужное количество.

Для раздатки внедорожника Нива 2121 чаще всего используются трансмиссионные масла известных брендов Mobil, ТНК, Castrol класса GL-4.
