Как заменить лампочки в автомобиле Nissan X-Trail T31

Замена лампы ближнего, дальнего света и габаритов на nissan x-trail

Как поменять лампу в ближнем модуле

Самостоятельно заменить лампочку ближнего света не сложно. При этом можно сэкономить около 1000-2000 рублей, которые пришлось бы оставить в автосервисе.

Установка ламп осуществляется аккуратно, нельзя допускать касаний пальцами за колбу и контакты. При включении света место прикосновения (жирный след) на колбе сильно нагревается, это приводит к снижению заявленных часов работы.

Чтобы поменять лампочку в фаре, требуется:

  1. Отсоединить минусовой кабель аккумуляторной батареи.
  2. На моделях с затрудненным доступом к модулю снимается бампер, решетка радиатора или передние колеса.
  3. Открутить защитный кожух на корпусе против часовой стрелки.
  4. Демонтировать разъем питания.
  5. Отогнуть защелку или пружину.
  6. Снять лампу.

Чтобы правильно установить ксеноновую лампу ближнего освещения, следует внимательно проверить совпадение отлива на корпусе и посадочном месте. Галогеновые и LED-источники ближнего света направляются в правильное положение с помощью патрона с множеством отливов.

Самостоятельная смена элементов света в фаре не занимает много времени. В автомобилях с легким доступом к оптике работа занимает не более 10-15 минут. Если требуется снять бампер или колесо, то замена может достигать 60 минут в зависимости от навыков водителя.

После установки новых деталей и сборки элементов  в обратном порядке следует проверить угол наклона света и отрегулировать положение ближнего пучка на станции или самостоятельно.

Замена источников освещения в противотуманных фонарях

Противотуманные огни предназначены для того, чтобы освещать дорогу в тёмное время суток во время дождя или тумана. Свет обычных фонарей в таких условиях не выполняет свою задачу, он отражается от капелек влаги и слепит водителя, вместо того, чтобы освещать путь.

Действуем по следующей схеме:

  • Снизу под противотуманным фонарём отвинчиваем один саморез, которым крепится подкрылок.
  • Снимаем подкрылок с одной клипсы.
  • Отгибаем его в сторону.
  • Добираемся на ощупь до цоколя лампочки.
  • Вращаем лампочку против часовой стрелки и вынимаем её.
  • Устанавливаем новую лампу.
  • Дальше действуем в обратном порядке.

Меняем источники света в салоне

Лампочки салона X-Trail t31 расположены в плафонах, установленных в передней, центральной и задней частях салона. Принцип замены расходников на кроссоверах Икстрейл везде одинаковый, поэтому порядок действий можно рассмотреть на одном примере.

Доступ к осветительному прибору открывается, если снять рассеиватель плафона. Его легко поддеть отверткой с плоским шлицем. За рассеивателем расположены элементы освещения, требующие замены в случае перегорания.


Поддеваем рассеиватель плоской отверткой (ссылка на источник фото)

Расходник просто вытягивается из посадочного места, взамен ставится новый. В передней части авто стоят два рассеивателя, поэтому можно заменить сразу оба прибора.

15 способов исправить нерабочую веб-камеру в Windows 10

Полезное видео

Важно заметить, что работу по замене газоразрядных и галогенных ламп необходимо выполнять только в чистых хлопчатобумажных перчатках без синтетического напыления. Дотрагиваться пальцами до колб осветительных элементов категорически недопустимо

Жировые следы и иные загрязнения, оставшиеся на поверхности колб, способны многократно сократить срок службы осветительных элементов

Поэтому при случайном контакте колбы с кожей, поверхность изделия необходимо осторожно протереть спиртом. После удаления загрязнений поверхность колбы насухо вытирают чистой тканью

Смена лампочек подсветки номера и заднего хода

Чтобы осуществить замену лампочки подсветки номерного знака в фонаре х-Трейл, необходимо извлечь само устройство из накладки дверцы.

Ссылка на источник фото

Поддевать фонарь лучше плоской отверткой, но подойдет любой подручный инструмент, который не повредит детали. Патрон извлекается путем проворачивания против часовой стрелки. Бесцокольный осветительный элемент вытягивается из гнезда, взамен ставится новый, патрон возвращается на место. Фонарь монтируется в накладку.

Замену лампы заднего хода Ниссан Х-Тейл т31 осуществляют так:

  1. Поддеваются и вынимаются фиксаторы бампера сзади.
  2. Патрон проворачивается и вынимается вместе с лампочкой.
  3. Осветительный элемент вытягивается из посадочного гнезда, заменяется новым.
  4. Патрон возвращается на место.

Меняем лампы передних ПТФ

Замена противотуманных ламп Икстрейл т31 предполагает следующий порядок действий:

  1. Автомобиль поднимается домкратом, снимается колесо (болты лучше предварительно ослабить ключом).
  2. Выдвигаются фиксаторы шести держателей, сами держатели извлекаются для снятия брызговика.
  3. При помощи ключа TORX (T28) откручиваются крепежные элементы подкрылка.
  4. Крепеж арочной накладки в передней ее части откручивается, фиксаторы аккуратно вынимаются из отверстий в корпусе авто.
  5. Для отведения передней части подкрылка вынимаются два фиксатора.
  6. Колодка проводов на ПТФ отсоединяется, осветительный прибор извлекается из корпуса фары путем проворачивания против часовой стрелки. Вместо него ставится новый, все шаги повторяются в обратном порядке.

Что это такое?

Для начала стоит разобраться, что такое светодиодная балка. В первую очередь следует уточнить, что для установки на крышу могут использоваться не только балки, но и люстры. Применяются люстры обычно в качестве фары-искателя. В то же время светодиодная балка может использоваться в качестве дополнительного источника основного освещения.

Выглядит светодиодная балка, как длинная панель с мощными диодами. Они могут иметь разную длину, что позволяет подбирать варианты для любых моделей автомобилей. Имеют встроенное реле, что позволяет подключать их без дополнительного обустройства машины. Также стоит учитывать особенности крепления. На практике можно встретить самые разные варианты, которые позволят установить светильник наиболее удобным для вас способом. Как правило, наиболее популярным вариантом является крепеж аналогичный обычному багажнику.

Меняем лампочки ближнего и дальнего света

В фары нужно устанавливать лампочки той же мощности, что была у предыдущих:

  • лампа ближнего света Ниссан – 55 Вт;
  • лампа дальнего света Ниссан – 60 Вт.

Во время работы помните, что колба лампочки наполнена газом, который закачали в неё под высоким давлением. При повреждении, связанном с ударом или царапиной, колба может лопнуть и поранить вам руки. Избегайте прикосновений руками к колбе лампы – жир от пальцев может остаться и будет испаряться при высокой температуре, что приведёт к помутнению оптики.

Процедура замены лампочек дальнего и ближнего света на Ниссан выполняется в следующем порядке:

  • Открываем капот машины.
  • Отсоединяем электрокабель с отрицательным разъёмом от аккумулятора.
  • Отключаем электрический разъём от цоколя.
  • Снимаем крышку из резины.
  • Нажимаем, после чего поворачиваем пружинный держатель, чтобы ослабить фиксацию источника освещения.
  • Вынимаем источник освещения из фонаря.
  • Устанавливаем новую лампочку и выполняем всю процедуру в обратном порядке.
  • Подключаем кабель с отрицательным разъёмом к аккумулятору.
  • Закрываем капот.

Изображение 1. Замена лампы дальнего/ближнего света Nissan X-Trail T31Изображение 2. Замена лампы дальнего/ближнего света Nissan X-Trail T31

После замены обычно не требуется выполнять настройку светового пучка, однако иногда такая потребность может возникнуть. Вы можете сделать это самостоятельно, либо обратившись за помощью на станцию техобслуживания.

Меняем лампочки ближнего и дальнего света

В фары нужно устанавливать лампочки той же мощности, что была у предыдущих:

  • лампа ближнего света Ниссан – 55 Вт;
  • лампа дальнего света Ниссан – 60 Вт.

Во время работы помните, что колба лампочки наполнена газом, который закачали в неё под высоким давлением. При повреждении, связанном с ударом или царапиной, колба может лопнуть и поранить вам руки. Избегайте прикосновений руками к колбе лампы – жир от пальцев может остаться и будет испаряться при высокой температуре, что приведёт к помутнению оптики.

Процедура замены лампочек дальнего и ближнего света на Ниссан выполняется в следующем порядке:

  • Открываем капот машины.
  • Отсоединяем электрокабель с отрицательным разъёмом от аккумулятора.
  • Отключаем электрический разъём от цоколя.
  • Снимаем крышку из резины.
  • Нажимаем, после чего поворачиваем пружинный держатель, чтобы ослабить фиксацию источника освещения.
  • Вынимаем источник освещения из фонаря.
  • Устанавливаем новую лампочку и выполняем всю процедуру в обратном порядке.
  • Подключаем кабель с отрицательным разъёмом к аккумулятору.
  • Закрываем капот.

Изображение 1. Замена лампы дальнего/ближнего света Nissan X-Trail T31

После замены обычно не требуется выполнять настройку светового пучка, однако иногда такая потребность может возникнуть. Вы можете сделать это самостоятельно, либо обратившись за помощью на станцию техобслуживания.

Меняем лампочки ближнего и дальнего света

В фары нужно устанавливать лампочки той же мощности, что была у предыдущих:

  • лампа ближнего света Ниссан – 55 Вт;
  • лампа дальнего света Ниссан – 60 Вт.

Во время работы помните, что колба лампочки наполнена газом, который закачали в неё под высоким давлением. При повреждении, связанном с ударом или царапиной, колба может лопнуть и поранить вам руки. Избегайте прикосновений руками к колбе лампы – жир от пальцев может остаться и будет испаряться при высокой температуре, что приведёт к помутнению оптики.

Процедура замены лампочек дальнего и ближнего света на Ниссан выполняется в следующем порядке:

  • Открываем капот машины.
  • Отсоединяем электрокабель с отрицательным разъёмом от аккумулятора.
  • Отключаем электрический разъём от цоколя.
  • Снимаем крышку из резины.
  • Нажимаем, после чего поворачиваем пружинный держатель, чтобы ослабить фиксацию источника освещения.
  • Вынимаем источник освещения из фонаря.
  • Устанавливаем новую лампочку и выполняем всю процедуру в обратном порядке.
  • Подключаем кабель с отрицательным разъёмом к аккумулятору.
  • Закрываем капот.

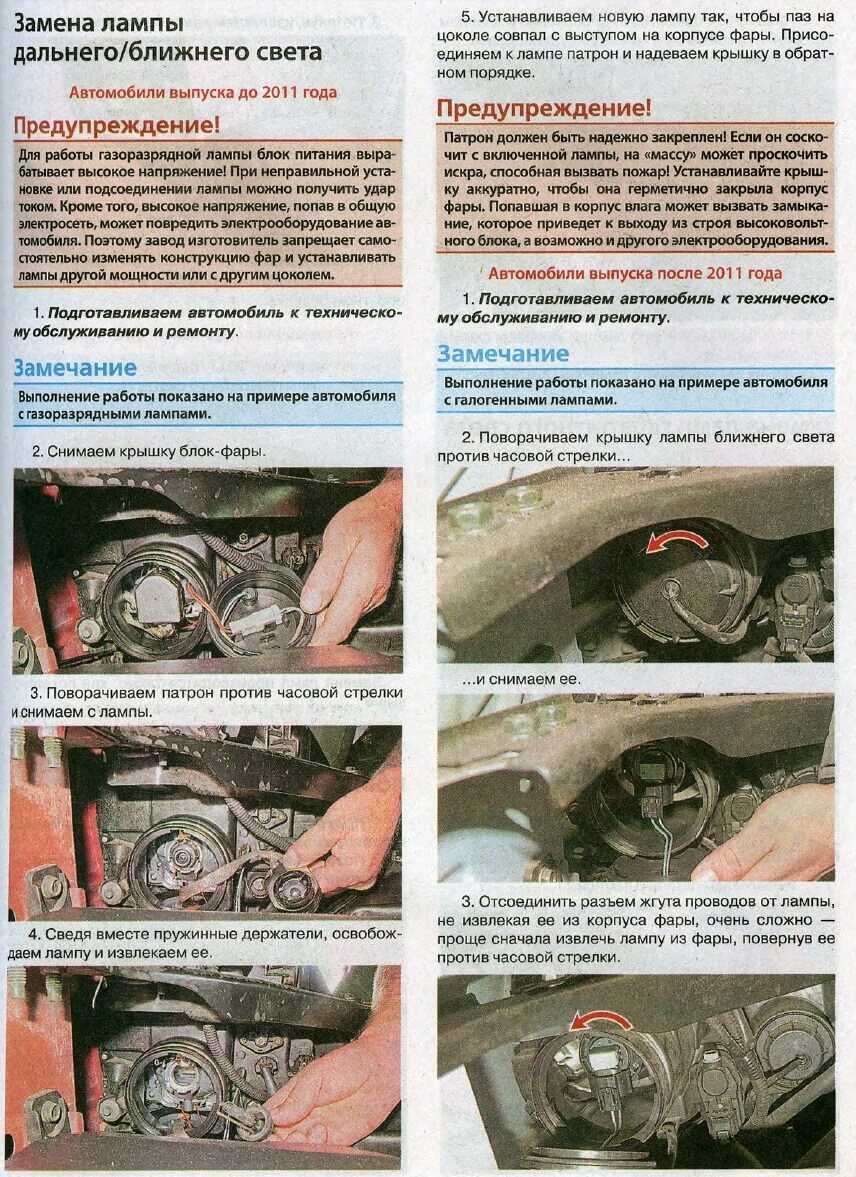

Изображение 1. Замена лампы дальнего/ближнего света Nissan X-Trail T31

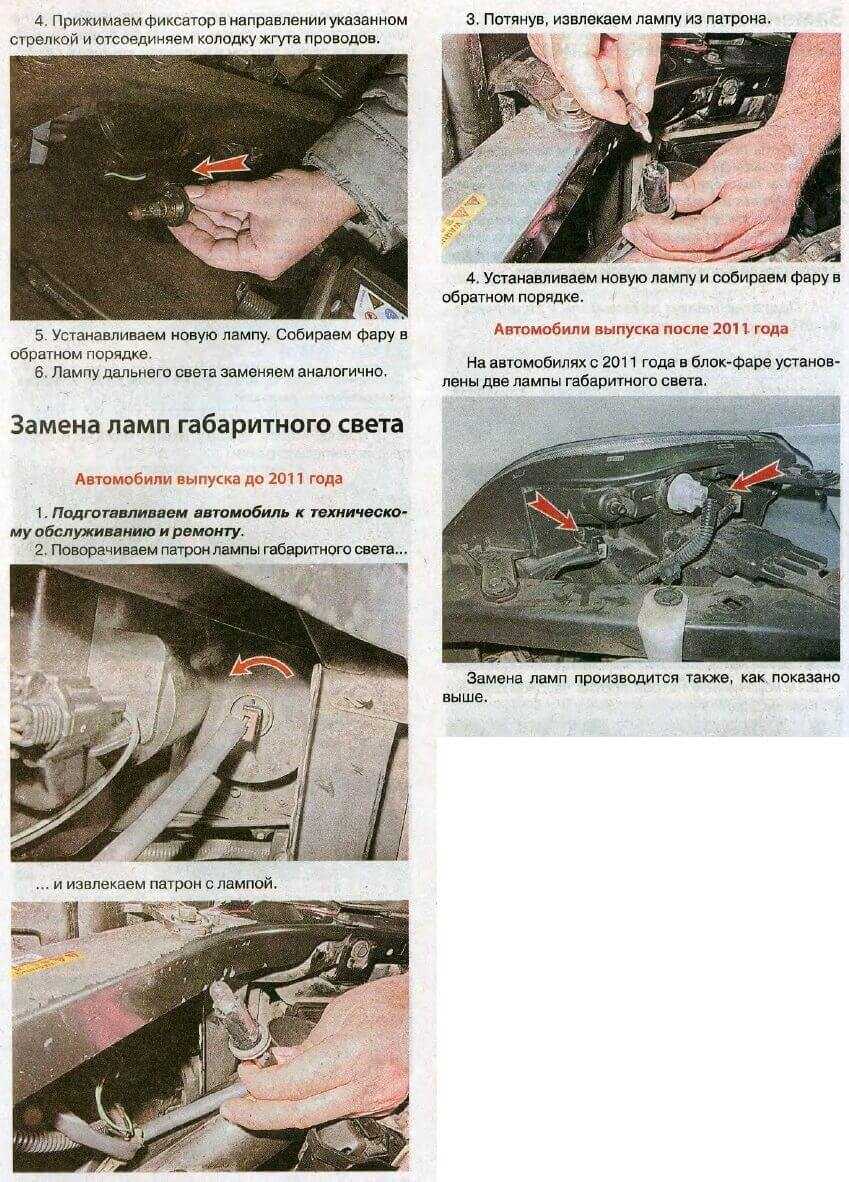

Изображение 2. Замена лампы дальнего/ближнего света Nissan X-Trail T31

После замены обычно не требуется выполнять настройку светового пучка, однако иногда такая потребность может возникнуть. Вы можете сделать это самостоятельно, либо обратившись за помощью на станцию техобслуживания.

Навигация по записям

Порядок замены лампы дальнего света

Конструкция автомобиля Nissan X-Trail, а именно передних фар, выполнена очень удобно для обслуживания. Осветительные элементы ближнего и дальнего света расположены под идентичными крышками, что облегчает их замену и не требует использования специального инструмента, кроме обычных перчаток.

Для транспортных средств до 2011 года выпуска, в первую очередь отключается разъем питания, после чего цоколь лампы поворачивается против часовой стрелки, и осветительный элемент извлекается для замены.

Для машин моложе 2011 года необходимо снять лампу с фиксатора и извлечь ее из посадочного гнезда. После этого отключение разъема с проводами становится удобнее и быстрее. В обоих случаях установка нового осветительного элемента выполняется в обратной последовательности. При наличии некоторой сноровки, замена двух ламп занимает не более 10 минут. Это касается как ближнего, так и дальнего света автомобилей Nissan X-Trail.

Рассчитайте среднерыночную стоимость ремонта

Куда установить?

Стоит определиться куда, и как вы будете устанавливать светодиодную балку. От этого зависит способ крепления, а также особенности корпуса лампы. Проще всего сделать крепление по аналогии с багажником. В этом случае применяются классические зажимы.

Если есть экспедицонный багажник или автобокс, то можно закрепить светодиодную балку непосредственно на него. В таком случае подбираются крепления, исходя из используемого вами багажника. В продаже можно найти любые варианты.

Третий вариант – использование в виде козырька. В таком случае он устанавливается непосредственно над лобовым стеклом. Тут используются крепежи схожие с багажными, но отличающиеся по размерам. При такой установке нужно учитывать наличие багажника. Если он имеется, стоит приобретать лампу с корпусом повышенной прочности.

Порядок замены лампы ближнего света

Для снятия лампочки и установки новых элементов демонтаж переднего бампера или самой фары не требуется. Замена выполняется из-под капота автомобиля, что очень удобно для владельца и сокращает время выполнения работ. При этом необходимо соблюдать аккуратность при работе с элементами. Внутри каждой лампы находится газ под давлением. Резкое механическое усилие либо удар может привести к повреждению корпуса и выходу нового элемента из строя. Не следует прикасаться к стеклу руками, так как оставшиеся пятна могут повлечь снижение качества освещения.

Для того, чтобы поменять сгоревшую лампочку ближнего света на автомобилях до 2001 года выпуска, необходимо проделать следующие действия:

  • Капот машины открывается из салона и фиксируется на специальной распорке.
  • Для обесточивания системы, с отрицательной клеммы аккумулятора снимается электрический кабель.
  • Демонтируется крышка из резины, после чего становится доступным плафон.
  • Под капотом с правой и с левой стороны видны цоколи ламп освещения, подключенные к электрооборудованию с помощью проводов. В первую очередь необходимо отсоединить разъем с кабелем от цоколя. Для этого сжимаются фиксаторы с двух сторон элемента освещения, и разъем вытягивается на себя.
  • Сам элемент питания в Nissan X-Trail жестко зафиксирован специальным пружинным держателем. Для снятия лампочки корпус поворачивает на четверть оборота против часовой стрелки с прикладыванием небольшого усилия. Операция выполняется одной рукой.
  • После того как фиксация ослаблена, лампа вытягивается на себя аккуратно, без касания стеклом металлических частей автомобиля.
  • Новый осветительный элемент монтируется на место в обратном порядке. Для его фиксации корпус поворачивается по часовой стрелке на четверть оборота до щелчка. Надежность крепления можно проверить, немного пошевелив корпус на месте.
  • После установки резиновой крышки, на разъем накидывается шлейф питания.
  • Система подключается к аккумулятору и выполняется проверка работоспособности ламп ближнего света. Если неполадок не обнаружено, капот закрывается, а транспортное средство может использоваться по назначению.

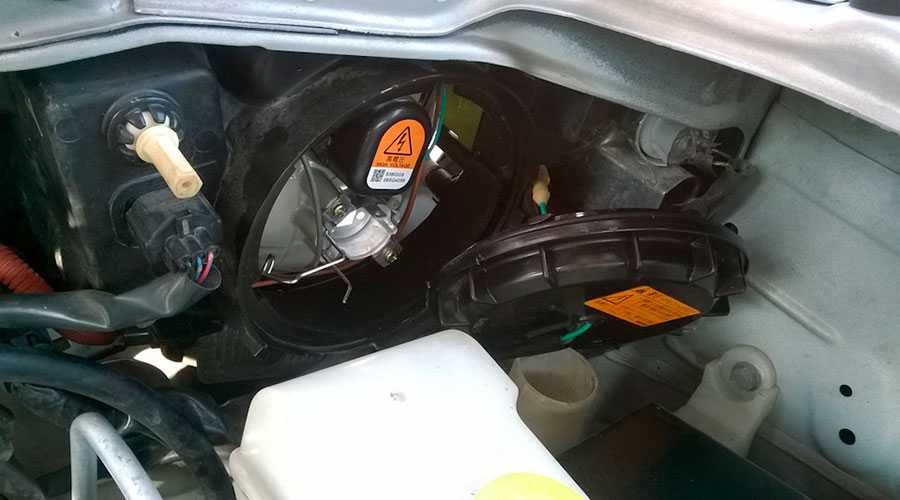

Источник фото: www.drive2.ru/r/nissan/451825887688525379/

Для транспортных средств выпуска после 2011 года, конструкция фар несколько отличается. Следовательно, процедура замены ламп меняется, но так же является доступной для владельцев Nissan X-Trail. Аналогичным образом открывается и фиксируется капот, и снимается отрицательная клемма с аккумулятора. Внутренняя полость фары закрыта пластмассовой крышкой, в которую заведен жгут проводов. Поэтому крышка поворачивается против часовой стрелки и освобождает доступ к осветительным элементам, при этом заглушка остается на проводе.

Конструкция фары не предполагает отключение проводов без изъятия самой лампочки. Поэтому осветительный элемент поворачивается на 90 градусов против часовой стрелки и извлекается из пружинного держателя. Фиксаторы разъема сживаются пальцами, после чего лампа отключится от электропроводки. Установка нового элемента выполняется в обратной последовательности.

Источник фото: www.drive2.ru/r/nissan/451825887688525379/

Общие рекомендации по проведению работ

Независимо от того, в каком автомобиле проводятся работы, есть определенный перечень операций, которые остаются неизменными всегда, их мы и рассмотрим:

Снятие клеммы с аккумулятора
Многие считают, что этого делать не нужно, дескать, свет все равно выключен и никакой опасности нет. На самом деле, эта рекомендация дается производителями ввиду того, что проблемы все-таки могут возникнуть, и если аккумулятор отключен, то ни замыканий, ни поражения током не случится
Выбор ламп
Ни в коем случае не приобретайте световые элементы большей мощности, чем предусмотрено производителем, так как это вызывает перегрузку проводки машины и других элементов системы

Кроме того, при проведении работ своими руками важно приобрести качественные изделия, хоть их цена и выше, зато и характеристики намного лучше
Комфортные условия работы
Важно, чтобы автомобиль располагался на ровной поверхности в хорошо освещенном месте, это может быть и улица, если на ней хорошая погода. Кроме того, мы рекомендуем работать в перчатках, так как в конструкции много выступающих элементов, об которые можно очень легко поцарапать руки
Аккуратность
Это касается всего процесса – нельзя тянуть за провода, чтобы не повредить контакты

Важно правильно снять соединительную колодку, чтобы не испортить ее. Это можно сказать про каждый этап работы – никогда не торопитесь и делайте все так, как положено

При замене всегда держитесь за цоколь изделия

Это интересно: Ниссан Икстрейл габариты и размеры — рассказываем детально

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Типы используемых лампочек для переднего света

Причиной неработающего ближнего света почти всегда является перегоревшая лампочка. Поменять её в Nissan X-Trail достаточно просто. При наличии некоторого опыта и инструмента, процедура не займет много времени. При этом менять лампы необходимо сразу же, после обнаружения неисправности. В противном случае не только снижается уровень безопасности движения, но и нарушаются правила дорожного движения. Аккуратность и внимательность – основные требования к человеку, выполняющему работу самостоятельно.

В кроссоверах Nissan X-Trail могут быть смонтированы осветительные элементы ксенонового или галогенового типа. В первом случае придется обратиться в специализированный центр, так как самостоятельно поменять их не получится ввиду наличия высокого напряжения. Существует риск получения серьезной травмы.

Во втором случае все несколько проще. Стандартными элементами осветительной системы являются лампы стандарта Н11 для ближнего света и Н1 для дальнего света. При наличии противотуманных приборов, комплектуются они элементами питания Н8. Каждый из типов ламп можно приобрести практически в любом магазине автозапчастей. Стоимость приборов зависит от марки производителя, но является доступной для любого владельца кроссовера.

В противном случае яркость правого и левого прибора будет отличаться, что не очень удобно для водителя и встречного автотранспорта. Кроме маркировки световых элементов не лишним будет знать их мощность. Для ближнего света величина равняется 55 Вт, для дальнего 60 Вт.

Навигация по записям

Лайфхак. Как быстро отрегулировать фары Nissan Х-Trail?

В рядовых автосервисах нередки проблемы с регулировкой света. В официальный сервис очередь по записи

Как быть тем, кто не может ждать? Например, перед важной поездкой?

Самостоятельную регулировку фар Х-Трейла надо выполнять в затемнённом помещении. Также потребуется размеченный экран для самой настройки. Условия, необходимые для регулировки такие:

  • Расстояние от экрана до авто 5-10 метров. При меньшем расстоянии настройка будет примерной;
  • Экран должен быть светлым и шероховатой фактуры;
  • Экран должен быть надёжно закреплён;
  • Автомобиль и экран должны быть установлены так, чтобы продольная ось автомобиля была перпендикулярно плоскости экран;
  • Настраиваются фары по одной. Другую можно быть закрыта плотной тканью или бумагой. Или отключить, если умеете.

Для фар, где ближний свет совмещён с дальним регулировка производится по ближнему свету. Если нет повреждений фар, то дальний свет будет автоматически отрегулирован по ближнему.

Схема регулировки фар

Где:

  • O — вертикальная ось автомобиля;
  • A и B — центры световых пучков;
  • h — высота расположения центра светового пятна на экране;
  • H — расстояние от центра автомобильной фары до пола;
  • L — расстояние между экраном и фарой(фарой, а не осью автомобиля, как на рисунке).

Правильное положение светового пятна можно вычислить по следующей формуле: Где:

  • h — высота (расстояние) расположения центра светового пятна на экране;
  • H — расстояние от центра рассеивателя фар до уровня пола на котором стоит автомобиль;
  • L — расстояние между экраном и рассеивателем фар.

Перед измерениями рекомендуется качнуть машину. Например, если расстояние от фар до экрана 5 метров и высота центра рассеивателя фар от пола 125 см, то:
Нанесли метку на экран на высоте 1162 мм(или 116 см) и теперь «выцеливаем» световым пучком метку. Настроить фару можно с помощью 2 винтов. Но там не всё так просто: верхним винтом регулируется перемещение отражателя блок-фары вверх-вниз, а вот вращением второго регулировочного винта осуществляется диагональное движение отражателя, при котором и происходит смещение фронта светового луча влево-вправо. Такая вот конструкция.

При этом, имейте ввиду, что при максимальных крайних положениях отражателя (если крутить винт ожесточенно и до упора) может произойти расцепление шарнирного узла соединения «папы» привода корректора с «мамой» отражателя. Это не смертельно, конечно, однако потом потребуется запастись терпением и самозабвенно манипулировать обеими винтами, стараясь «поймать, упереть и защёлкнуть». И разбирать ничего не нужно — больше времени уйдёт.

Тюнинг фар Ниссан Х-Трейл

Что ещё реально сделать самостоятельно?

Проще всего дополнить фонарь заднего хода Ниссан Х-Трейл T31. На некоторых автомобилях он тускловат при свете дня.

Схема подключения задних габаритов X-Trail имеется в техническом описании.

Можно установить противотуманные фары для Ниссан Х-Трейл на рейлинги. Разводка электрики уже имеется, необходимо только подключить ее. В некоторых случаях требуется перепрошивка системы, которая выполняется в фирменных центрах.

Установка верхней люстры на Nissan Х-Trail T31 это разумное решение для путешествий.

Лучшие лампы с цоколем H11

Лампы с цоколем H11 являются самыми универсальными. Они используются в фарах ближнего, дальнего света, а также в противотуманках. Потребляемая мощность этих световых приборов ограничивается 55 W.



Виды ламп в фарах на машинах Ниссан Х Трейл Т31

Если на автомобиле установлены фары с ксеноном, произвести замену ламп своими руками не удастся. Это связано с тем, что при работе они используют ток высокого напряжения, который опасен для жизни. Категорически запрещено самостоятельно разбирать такие фары и вносить в них какие-либо изменения – это может привести к поражению электрическим током высокого напряжения. Поэтому для замены лампочек следует обратиться за помощью в автосервис, где мастера имеют право работать с подобными устройствами.

Лампочка ближнего света – H11

В случае галогеновых фонарей:

  • ближний свет – H11;
  • дальний свет – H1;
  • противотуманные фонари – H8

Лампочка дальнего света – H1

Теперь вы знаете, какие цоколи нужны для вашего автомобиля – отправляйтесь в магазин и покупайте новые лампы.

Специалисты рекомендуют лампочки в фарах менять попарно даже в тех случаях, когда вышла из строя одна. Это связано с тем, что оба фонаря должны работать совершенно идентично – это касается не только фар на Ниссан, но и на других автомобилях.

Лампочка в противотуманки Н8

Меняем лампочки габаритов X-Trail t31

В качестве осветительных приборов для габаритных огней на автомобилях Ниссан Х-Трейл т31 используются светодиодные лампы, причем до 2011 года на кроссоверы ставился один прибор освещения, после уже по два в каждую фару.


Лампочка для переднего габарита W5W

Алгоритм замены габаритных ламп Ниссан х трейл т31 такой:

  1. Открывается капот, снимается отрицательная клемма с аккумулятора.
  2. Патрон вместе с кабелем проворачивается и извлекается из гнезда.
  3. Лампочка вытягивается с незначительным усилием (допускается незначительное покачивание по сторонам). Новый расходник устанавливается взамен старого, патрон возвращается на место. Проворачивая патрон по часовой стрелке, добиваются надежной фиксации.


Замена ламп габаритного света Х-Трейл Т31

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Great Авто
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
