Как правильно подключить светодиодную ленту в машине

Подключать светодиоды в автомобиле можно к бортовой сети либо напрямую к аккумулятору (нежелательно, об этом дальше).

Бортовая электрическая сеть машины не соответствует номинальным параметрам питания светодиодов, поскольку напряжение, снимаемое с аккумуляторной батареи, достигает 14,5 Вольт. Для светодиодов это не фатально, но существенно сокращает срок эксплуатации.

Второй фактор риска непосредственного включения в бортовую сеть – внушительные перепады по току. В любом автомобиле есть агрегаты со значительным отбором мощности аккумулятора – стартер, головное освещение, кондиционер, электроусилитель руля. Они потребляют сотни Ватт, а токи достигают десятков Ампер.

Наверняка вы замечали, как во время запуска двигателя гаснут фары, отключается магнитола, бортовой компьютер, а включение кондиционера «просаживает» громкость музыки. И это при разделении линий проводки через распределительную коробку и наличии стабилизаторов тока в аппаратуре.

Используйте стабилизатор

Любой светодиод способен длительно функционировать только в узком диапазоне токов и напряжений. Например, светодиодный элемент SMD 3528 требует для питания 2,8-3,4В и 0,02А. Благодаря ограничительным резисторам на самой ленте они комфортно себя чувствуют только при напряжении сети 12В.

Для подключения светодиодной ленты к 12V автомобиля используйте стабилизатор, подключается он в разрыв плюсового провода от аккумулятора. Можно собрать его своими руками. Ниже схема на примере стабилизатора напряжения LM 7812. Он имеет выходное напряжение 12В и выдает ток до 1А. Это устаревшая модель, требует дополнительного охлаждения.

Более современные импульсные стабилизаторы будут хорошей заменой устаревшим аналогам. Вот характеристики обычного импульсного стабилизатора с Aliexpress:

  • Широкий диапазон входного (4-36В) напряжения и регулируемое выходное (1-36В);
  • регулируемый выходной ток (0-5А);
  • защита от перегрева и короткого замыкания;
  • заявлен широкий диапазон рабочих температур -40 +80 градусов;
  • КПД преобразования 96%;
  • стоят на али в районе 3-4$ (220-270 рублей).

Импульсный стабилизатор 12В

Подключение RGB ленты

При подключении RGB ленты, в цепь добавляется RGB контроллер, который регулирует питание каждого цветового светодиода и позволяет получать любой цвет. Он подключается после стабилизатора, перед RGB лентой.

Подробно про принцип работы и подключение RGB ленты.

Схема подключения РГБ ленты в автомобиле

При подключении диодной ленты в авто следует избегать ее изгибов. Любой излом приведет к разрыву токопроводящего покрытия. Если нужен резкий поворот — делайте разрыв и подключайте концы коннекорами.

Используйте коннекторы

Спайка — самый надежный метод крепления проводки, но это не всегда удобно. В условиях ограниченного пространства всегда есть риск повредить обшивку салона машины раскалённым жалом паяльника, да и паять в позе акробата не комфортно. Для соединения отрезков можно смело использовать коннекторы с заранее напаянными проводами.

Они плотно зажимают контакты и достаточно надёжны даже в условиях постоянной вибрации. А вот места таких соединений, расположенных снаружи автомобиля, лучше залить герметиком или термоклеем. Если для прокладки проводки светодиодной ленты в корпусе машины пришлось делать дополнительные отверстия, тщательно обработайте их антикоррозийным составом и, по возможности, герметизируйте. Места соединения проводов для надёжной изоляции следует закрывать термоусадочной трубкой.

Технология и особенности установки подсветки в салон транспортного средства своими руками

Подсветка салона — это не только практичное решение освещённости машины в ночное время суток, но и современный вид тюнинга и декорирования транспортного средства. Изначально нужно перед собой поставить правильные задачи, чтобы результат оправдал ваши ожидания. От того, какие именно участки салона вы желаете оттюнинговать — это могут быть пороги автомобиля, ручки, торпеда, освещение ног водителя, и как подсветка должна срабатывать — при открывании двери, во время включения зажигания или от специальной кнопки, зависит набор инструментов и специфика работы.

А также определитесь, с помощью каких осветительных приборов желаете сделать освещение в салоне автомобиля. Чаще всего для этих целей используют светодиоды или неоновые элементы свечения.

Подсветка двери автомобиля с помощью светодиодов

Декорировать салон транспортного средства можно с помощью светодиодной ленты. Лента более проста в монтаже своими руками, так как имеет специальное самоклеящееся покрытие, потому не требует дополнительных крепёжных элементов. А также она стойкая к ударам и хорошо переносит разные погодные условия.

Покупка специальных светодиодных лент для освещения автомобиля может значительно облегчить работу в их установке, но ценовая категория их значительно выше, чем светодиодов на метраж. Усовершенствовать и приспособить к транспортному средству ленту на метраж необходимо с помощью паяльника.

Для работы понадобится приобрести термоусадочную трубу, светодиодную ленту и электропровода. Для начала примеряем светодиодную ленту к порогу машины и отрезаем необходимый кусок, лучше брать с небольшим зазором. К одному концу светодиодной ленты необходимо припаять два провода минус и плюс. Для удобства можно на их концы установить клеммы мама. Отдельно необходимо подготовить четыре электропровода с клеммами папа.

Места пайки изолируем с помощью термоусадочной трубки. Модули готовы к использованию. Дальше необходимо снять обшивку с дверей и порогов транспортного средства и установить разработанные заготовки.

Два провода с клеммами папа на каждой двери надо вывести через петлю, соответственно они будут торчать из неё. Подтягиваем минусовые провода к концовикам правой и левой двери соответственно. Это будет гарантировать освещение порога именно с той стороны, где открывается машина.

Соединяем минусовые электропровода с диодными модулями, провода с плюсами подключаем к любому постоянному плюсу в транспортном средстве. Это может быть источник штатного света автомобиля, прикуриватель или плюс аккумулятора

Здесь важно не перепутать полярность электропроводов. Проверяем работу установленных светодиодов

Если всё сделано правильно, то они будут светиться при каждом открывании машины. Ставим обшивку на место и наслаждаемся результатом.

Аналогично можно сделать освещение торпеды транспортного средства, ног водителя или дверных ручек. А также минусовые концы проводов можно вывести на отдельную кнопку. В этом случае подсветка будет работать только тогда, когда вы сами её включите.

Установка неоновой подсветки в салоне машины

Неоновые осветительные приборы отличаются рассеянным свечением, что очень привлекает внимание автолюбителей. Хотя с другой стороны, если сравнивать по сроку службы светодиодные и неоновые приборы, то первые отличаются длительным периодом эксплуатации

Если вы желаете именно неоновое освещение салона автомобиля, то проще всего работать с неоновым шнуром. Он продаётся аналогично светодиодным лентам на метраж и устанавливается по такому же принципу. Для монтажа необходимо снять накладки порогов и разложить по наружному краю неоновые шнуры необходимой длины. В идеале при установке обшивки на своё место, она должна стать впритык к неоновому кабелю. Аналогично предыдущему методу электропровода выводим на концовики дверей и на питание.

Неоновые лампы более сложный в установке материал для освещения, так как они склонны к механическим повреждениям и требовательны к условиям эксплуатации. Чтобы установить неоновые лампы, вам понадобятся хомуты, саморезы и алюминиевые уголки. Алюминиевый уголок режется по размеру неоновых источников света и крепится в местах над торпедой с помощью саморезов. То же проделывается сзади на местах для пассажиров. Хомутами прикрепляются неоновые источники света к установленным уголкам. Выводятся провода на датчик открывания двери и питание, чтобы обеспечить включение осветительных приборов на открывание двери.

Монтируем светодиодную ленту своими руками

Снаружи на машину

Любая наружная подсветка автомобиля это агрессивные условия работы. Выбираем класс защиты не ниже IP65, ленту монтируем на клей, с дополнительным креплением пластиковыми стяжками.

Для светодиодной подсветки днища машины выбираем ленту класса SMD 5050 или любую другую, мощностью более 10 Вт/м. Для подобной мощности необходим теплоотвод. Как показывает опыт, самый надёжный способ монтажа — алюминиевый профиль, фиксированный к корпусу, на который уже пластиковыми хомутами и клеем крепится диодная лента. Такой способ установки исключает перемыкание проводки крепёжными элементами, но добавляет дырок в кузове авто (если вы крепите профиль саморезами).

Для светодиодной подсветки номерного знака своими руками подойдут ленты с торцевым свечением, направленным под 90° к плоскости ленты, как на рисунке ниже. Что позволит смонтировать ее в плоскости номерного знака.

Светодиодная лента с боковым свечением

Подсветка колес машины выполняется по торцу тормозного диска. Срок службы такой светодиодной подсветки ограничен, тормозные диски прогреваются при работе до 80-130 градусов, быстро убивая LED ленту.

На тормозной диск светодиодная лента монтируется только на термостойкий клей, с выводом проводки в подкапотное пространство.

Если есть внутренний защитный кожух диска — монтируйте на него, такая LED подсветка проживет намного дольше.

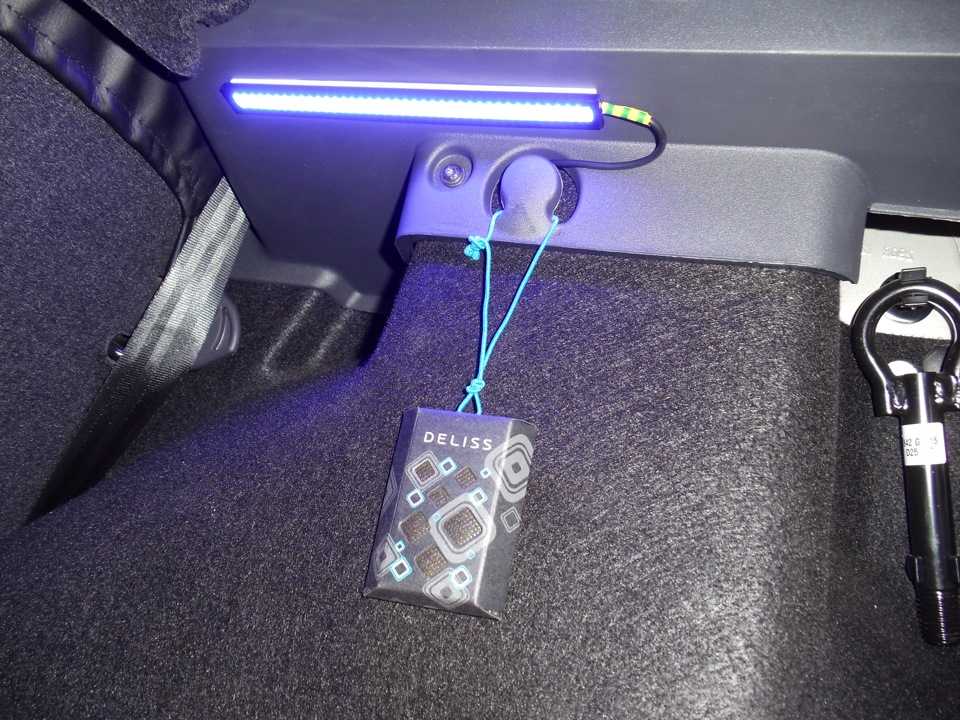

В салоне авто

Подсвечивая салон, берите светодиоды малой мощности. Излишняя яркость — дискомфорт при езде. Какие есть варианты:

Подсветка бардачка. Если есть штатная подсветка, то можно подключиться к существующему концевику, чтоб светодиодная подсветка включалась при открытии.

Подсветка приборной панели машины

Важно не переборщить с мощностью, иначе подсветка будет бить в глаза. Подойдет любая маломощная лента с минимальным классом защиты.

Подсветка ног под торпедой

Монтируем снизу на торпеду, подключаем к концевику двери, чтоб светодиодная подсветка включалась только при открытии двери.

Низ двери и аудиокарманы дверей. Как и подсветка ног, подключаемся через концевик дверей, для срабатывания при открытии двери (про подключение ниже).

В салоне автомобиля светодиодную ленту можно крепить на собственное клеящееся покрытие. Место установки обезжириваем и дополнительно фиксируем крепление термоклеем, как показано ниже.

Подключение низковольтных монохромных и RGB светодиодных лент

Наибольшее применение нашли низковольтные осветительные  приборы на 12в, 24в и 36в. Такие светодиодные ленты делятся на два типа: монохромные (в светодиод вмонтирован один кристалл, дающий свет одного цвета, но, в зависимости от размеров и мощности, разной степени силы свечения) и RGB с тремя кристаллами в одном светодиоде.

Соответственно, для разных типов осветителей, в электрические цепи вставляют компоненты, необходимые для нормальной работы и равномерного света у светодиодов. Основным и обязательным компонентом в таких цепях — блок питания. Он не входит в комплекты и покупается отдельно в зависимости от напряжения которое должен выдавать и необходимой мощности. Эти данные указаны в паспорте осветительного прибора (мощность даётся на метр и если длина ленты 5 метров, её надо умножить на 5). Если вы собираетесь подключать   несколько лент, сложите их мощности и подберите соответствующий блок питания.

Немного о самих блоках питания. Посмотрите на маркировке сбоку какое напряжение и мощность он выдаёт, соответствует ли оно необходимому вам. Например: S-250 – 12 выдаёт 12в и его мощность 250w. Маркировка может быть и такая: INPUT: AC 100v/240v 50/60 Hz, OUTPUT: DC +12v 20A. Такой блок имеет переключатель на 240в/100в и необходимо проверить сразу, перед включением в сеть, правильно ли он стоит. Переключатель должен находиться с другой стороны блока. Спереди будут расположены клеммы для подключения к сети (L – фаза, N – нуль, заземление) и к другим приборам постоянного тока в цепи (обычно три плюсовых контакта и три минусовых). Не забудьте, что у ленты красный провод – это общий плюс.

Примечание

Контроллер, пульт управления и некоторые дополнительные крепёжные элементы продаются вместе с лентой в комплекте.

Теперь будем разбираться с тем, как подключить светодиодную ленту. Ниже приведены несколько схем подключения для различных типов осветителей. Схемы идут по мере усложнения и добавления новых компонентов, но с необходимыми пояснениями.

Самая простая  схема подключения (Рис 1) включает блок питания, выдающий постоянное напряжение 12в, контроллер для RGB светодиодной ленты и саму ленту длиной 5 метров. Для всех цепей необходимо соблюдать два основных правила: подключаемая лента не должна быть длиннее 5 метров и при сборке цепи общим всегда является плюс (обязательно следите за этим). В данной схеме подсоединена с общим плюсом (красный провод) и тремя проводами на контакты R, G, B. При подсоединении контроллера обязательно соблюдайте полярность.

Здесь всё очень просто, но есть один существенный недостаток — неравномерное свечение диодов по всей длине ленты, особенно это заметно ближе к её концу. Это происходит потому, что напряжение постепенно падает с 12в до 8.5 – 9.0в.

Принципиально способ подключения по схеме на рис 2 не отличается от первого и недостатки остаются в полной мере. Здесь надо учитывать, что  для двух лент мощностью по 72 Вт потребуется блок питания 144 Вт. Контроллер в этой схеме вполне  справится (может потянуть и три).

На рис 3 показана схема подключения двух светодиодных лент RGB. В подключении участвуют два блока питания, RGB контроллер и RGB усилитель. Постановкой усилителя мы обеспечиваем мощность для всей цепи и светодиоды будут гореть более равномерно.

Сложный, но наиболее надёжный и правильный способ того, как подключить светодиодную ленту показан на Рис 4. В данной схеме входы, выходы и середины лент завязаны на мощный контроллер. Здесь придётся поработать паяльником — в середине ленты разрезаются в общую цепь на выход контроллера.

Эта схема практически обеспечивает равномерную яркость светодиодов на всём протяжении светодиодных лент.

Когда диммер слабый, то используется дополнительный усилитель и блок питания (усилитель можно взять моноканальный). Здесь (рис 5) верхние ленты подключены непосредственно к диммеру. У данного RGB усилителя 3 канала: один + и три цветовых (R, G, B). Приходится + делать общим, а минус подключается входы R, G, B как от диммера, так и к лентам. Следите за соблюдением полярности от блока питания. В данной схеме будет небольшое мерцание, но и включено 5 лент по 5 метров.

Существует множество более сложных и экзотических схем. Особенно когда подключают осветители на 24в или 36в через блок питания 12в постоянного напряжения только потому, что их легче купить.

Отключаем подсветку в выключателе

Если иных способов избавиться от мерцания лампы светильника не предвидится, потребуется полностью отключить светодиодную или неоновую подсветку на выключателе. Рассмотрим, как это сделать своими руками и из каких главных этапов состоит эта процедура.

Подготовительный этап

Для тех, кто никогда не
устанавливал выключателей и не занимался электромонтажными работами,
рекомендуется тщательно продумать свои действия. Предварительно необходимо:

  1. Отключить общее питание в квартире/доме от рубильника электрощитка (проверив его отсутствие электрощупом или индикаторной отверткой).
  2. Подготовить набор необходимого инструмента (преимущественно отвертку с плоским наконечником).

Принцип работы подстветительного
устройства

Для создания подсветки
в схему выключателя параллельно главным контактам внедряется светодиод или
неоновая лампочка. Отключенная основанная цепь люстры обеспечивает достижение
электрического тока в систему освещения переключателя. Включенная – наоборот
приводит к разъединению его питания. Механизм действия основан на разнице
сопротивления между светильником и дополнительным светоисточником.

Ток проходящий через светодиод выключателя явно недостаточен, чтобы нагреть нить лампочки накаливания. Однако если в люстре стоит энергосберегающий светильник или лед-элемент, то применяется драйверная система, способна работать и на слабом токе. По причине последнего полупроводниковый кристалл может начать мигать из-за постепенного накопления потенциала в резисторе и его периодической отдаче.

Что включает свет

Все светодиоды и
люминесцентные лампы работают от постоянного тока. Поэтому в начале их корпуса
устанавливается специальный драйвер, который включает два обязательных
элемента:

  1. Диодный мост –
    преобразователь переменного тока в постоянный.
  2. Электролитный
    конденсатор – сглаживатель провалов импульсов напряжения.

Последний и является
главным виновником самопроизвольного включения света. Дело в том, что, хотя и
слабый, но ток через систему подсветки проходит – его отключить невозможно
(только если совсем удалить эту параллельную схему) – и этого вполне
достаточно, чтобы конденсатор копил заряд. Когда его потенциал достигает
заданного значения, происходит разряд – лампочка вспыхивает. Хотя такое событие
и происходит фрагментарно, тем не менее это ухудшает ресурс светильника,
особенно газоразрядного. Кроме того, это уменьшает комфорт пребывания человека
в таком помещении.

Пошаговая инструкция по отключению

Инструкция, как
отключить светодиод в бытовом выключателе, состоит из следующих шагов:

  1. Демонтировать
    выключатель или снять верхнюю панель с клавишами.
  2. Разобравшись в
    схеме, найти светодиод и проводники, подведенные к контактам.
  3. Отключить
    индикатор от клемм, при необходимости воспользовавшись кусачками.
  4. Убедившись в
    исправности главных проводников и мест контактов, собрать в обратной
    последовательности выключатель.

Подключение

В зависимости от того, как и когда будет загораться и работать подсветка, выбираете способ её подключения.

К освещению салона

Чаще всего, подсветка ног в машине подключается к освещению салона. Она будет работать, только когда открыты двери или же при включённом свете.

Для того чтобы подсоединить подсветку к освещению салона, необходимо снять плафон (чаще всего он на фиксаторах, хотя может понадобиться и отвёртка для его снятия). Далее необходимо подключить провода. К белому подсоединяете плюс, к красному — минус. Повода прячете под обшивкой. Проще всего их протянуть по боковой стойке. После этого соединяете проводки светодиодных лент у ног водителя и пассажира и подключаете все к питанию. Потом ещё раз проверяете работу освещения, и только после этого производите изоляцию всех контактов, устанавливаете плафон обратно. Если есть желание, можно дополнительно установить контроллер, тогда свет будет плавно затухать, а не резко гаснуть.

От прикуривателя

В случае подключения освещения от прикуривателя освещение ног будет загораться исключительно со стороны открытой дверки. Это очень удобно, ведь зачастую подсветка нужна только при высадке-посадке в авто пассажира. Плюс диода необходимо присоединить к прикуривателю, а минус — к концевику дверки. На двери проводку можно вывести через тот же проход, через который идёт вся проводка к двери. Однако в большинстве случаев, чтобы это сделать, придётся демонтировать панель.

От габаритов

При подключении к внешнему освещению свет в салоне будет гореть всегда, когда будут включены габариты, то есть во время поездок в тёмное время суток. Для того чтобы иметь возможность его отключать, следует сразу предусмотреть такую возможность, к подсветке дополнительно сделать выключатель.

Для того чтобы подключить, плюсовой провод запитываете от любой лампочки на панели приборов, а минус кидаете на кузов машины.
