Лампочки ближнего света для Ваз 2114, 2115 - виды, инструкция по замене

Какие лампы лучше поставить в фары ВАЗ 2114: делаем выбор

Свет в дороге — это комфорт, обзор, безопасность водителя, пассажиров и других участников дорожного движения. При этом само качество световых характеристик передних фонарей автомобиля зависит от двух факторов блока освещения: рассеивателя и отражателя. Поэтому лампочки на ВАЗ 2114 должны быть качественными, вне зависимости от годов производства конкретно вашего авто.

Тут же стоит упомянуть и о эстетике свечения «глаз» вашего авто, ведь это первое, что видят люди, которые впервые встречают ваше авто ночью. Давайте разберемся, как выбрать правильное «зеркало души» железного коня, о каких нюансах стоит знать.

ЧАСТО ВСТРЕЧАЮЩИЕСЯ НЕИСПРАВНОСТИ

В монтажном блоке нередко перегорает предохранитель вентилятора охлаждения, а также предохранитель прикуривателя на ВАЗ 2114. Прикуриватель на этой ВАЗовской модели часто сам по себе коротит, можно назвать этот момент заводской недоработкой. Другая причина перегорания – установка в гнездо прикуривателя различных устройств большей мощности, например, компрессор для подкачки шин. Но прежде, чем менять предохранитель на прикуриватель ВАЗ 2114, нужно проверить состояние гнезда самого прикуривателя. Часто в гнездо вставляют устройство с прокручиванием штекера, и колодка под прикуриватель начинает болтаться и коротить. При этом может перетереться или оборваться провод, идущий к прикуривателю, и по этой причине предохранитель будет постоянно перегорать.

На плавкую вставку (20А) вентилятора охлаждения нагружен еще и звуковой сигнал, поэтому определить перегоревший предохранитель F5 можно по отсутствию автомобильного гудка. Еще одна плавкая вставка, отвечающая за работу вентилятора, устанавливается в салоне автомобиля рядом с ЭБУ двигателя под приборной панелью. Предохранители могут перегорать из-за короткого замыкания в моторе вентилятора – штатные вентиляторы не очень надежны и довольно часто выходят из строя.

Часто подгорают контакты и прогорают дорожки на монтажном блоке вследствие короткого замыкания в электрической цепи. При попадании влаги на разъемные колодки контакты окисляются. БП в модели ВАЗ 2114 считается довольно слабым элементом, и требует ремонта или замены. Следует отметить, что монтажный блок 2114 ремонтировать довольно проблематично, поэтому при возникновении неисправностей в нем следует задуматься о его замене. Стоимость БП переднеприводного ВАЗ находится в пределах от 2 тыс. и до 3 тыс. рублей. Но лучше перегоревший блок заменить, чем мучиться с его восстановлением.

Нередко на автомобилях ВАЗ 2113-2114-2115 отказывается нормально работать центральный замок, и многие водители не могут причину неисправности. Все дело в том, что в электрической цепи машины очень хитро установлен предохранитель центрального замка. В районе рулевой колонки на проводах есть два предохранителя в обойме, один из них отвечает на срабатывание ЦЗ (15А). Контакт в этой обойме окисляется, и ЦЗ не работает. Если там установлена цилиндрическая плавкая вставка старого образца, лучше ее сразу поменять на плоскую нового типа.

Следите за чистотой в монтажном блоке, всегда закрывайте защитную крышку!

В процессе эксплуатации автомобиля ВАЗ 2114 может возникнуть такая ситуация, когда перестает функционировать прикуриватель, стеклоомыватели, вентилятор и другие элементы электрической системы. В такой ситуации проблему нужно искать первым делом не устройствах, а предохранителях автомобиля ВАЗ-2114. Чаще всего устройство перестаёт работать потому, что перегорели предохранители. Это относится и к прикуривателю.

Изначально прикуриватель был задуман исключительно для курящих людей, но сегодня этот элемент имеет более широкое предназначение. Прикуриватели используют для зарядки телефонов, подключения видеорегистратора, Navigator и других устройств.

Если для подзарядки телефона или планшета требуется небольшая сила тока, то подключение более мощных устройств может стать причиной выхода системы из строя. К таким устройствам относятся:

компрессоры,
автомобильные печки;
пылесосы;
автокипятильники и т.д..

Лучшие светодиодные ПТФ на 2020 год

Технология регулировки света фар своими руками

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов

Также обратите внимание на состояние отражателей

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

Пучок света фары должен быть направлен регуляторным винтом в точку Е

Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

Одну фару закрываем плотным материалом, который не пропускает свет.
Включаем ближний.
Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного. Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку
Повторяем процедуру, включив дальний свет.
Проводим аналогичную настройку для другой фары.

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Альтернативная оптика

Почему запотевают фары изнутри и этим портят внешний вид автомобиля? Дело в том, что стекла пропускают влагу, в результате чего окисляются контакты, и лампа может просто перегореть. Даже если этого не произойдет, стекло будет запотевать, что приведет к плохой видимости на дороге. Замена стекол ничего не даст. Результат, если и будет, то лишь на короткое время.

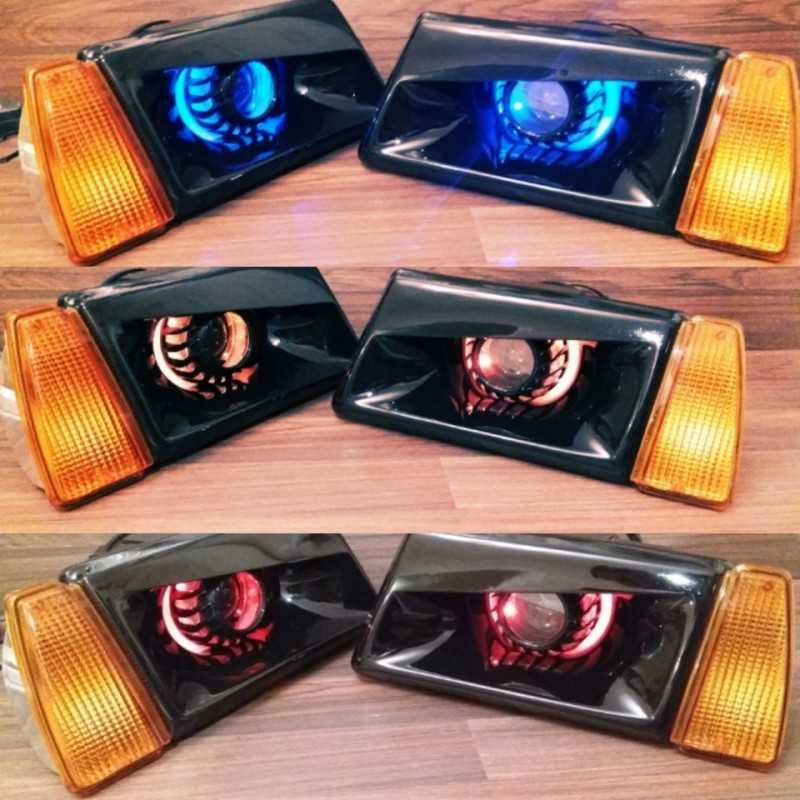

Исходя из этого, можно сказать, что тюнинг задних фар на ВАЗ 2114 или 2109 и 21099, или же передних фонарей — это, скорее, необходимость, чем просто внешнее изменение.

Альтернативная оптика на ВАЗ 2109

Принцип поэтапного действия

Приступаем к извлечению лампы с блока фар. Для этого нам необходима тонкая отвертка и шило, а также магнит на длинной ручке (по возможности). Откручиваем руками короб защиты лампы на блоке фары с обеих сторон. Снимаем крышку. Под ней видна трехконтактная колодка подключения питания фары, а также пружинный механизм держателя лампы.

Замена лампочки ближнего света на ВАЗ 2114

Перед тем как отсоединить этот агрегат, нужно отключить контактную колодку. После чего нужно сдавить пружину крепежа лампы и освободить сам осветительный элемент. Легким движение руки извлекаем лампу из штатного места крепления, и производим ее замену в обратном порядке.

Перед тем, как поменять лампочку ближнего света на ВАЗ 2114, желательно убедиться в отсутствие конденсата в блоке отражателя. Если влага имеется, это может быть основная причина выхода из строя данного прибора

Для ее устранения важно произвести чистку дренажного канала, который находится в районе крепежа лампы для поворота (левого или правого)

Производя данную работу необходимо придерживаться правил элементарной безопасности. Когда лампочки для ВАЗ 2114 перестали светить в дороге, то не нужно стоять на обочине, создавая аварийную ситуацию, а постараться доехать до ближайшей заправки или станции технического обслуживания.

Замена ламп накаливания ближнего света, наполненных ксеноновым газом

Во время эксплуатации транспортного средства водители делают частые ошибки при замене обычных ламп накаливания на ксенон. Установив такие лампы отражатель и делитель дорожного просвета не справляется с сильным потоком световых лучей, что приводит к ослеплению водителей встречных транспортных средств и создания аварийной ситуации. Дабы этого избежать, нужно установить делительные линзы для корректировки света на просматриваемом участке дороги. Замена лампочки ближнего света ВАЗ 2114 (ксенон) проводится в той же последовательности, что и ламп накаливания.

Тюнинг ваз 2109 фары

Тюнинг фар на ваз 2109

Всем привет! Сделал фарки для ваз 2109 драгон.

Тюнинг фар на ваз 2109

Когда можно?

И всё же есть одна возможность, когда светодиоды и ксенон можно ставить в фары. Но, к сожалению, и от этой возможности нам легче не станет.

Значит ли это, что на ВАЗ можно поставить иные фары, в том числе предусматривающие ксенон или LED? Нет, не значит. Согласно Техническому регламенту, в любом случае такой источник света должен быть сертифицирован и пройти испытания в составе транспортного средства, на которое он устанавливается. Это значит, что если старый ВАЗ предусматривал только галогеновые лампы, то и фары придётся ставить только с галогеновым источником света.

Кроме того, при такой установке придётся проходить процедуру внесения изменений в конструкцию машины, которая достаточно трудоёмка и недёшева.

Замена всех ламп в фаре на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Лампочка фары – по сути где бы ни стояли лампы, но всё же долго они не служат так как время от времени перегорают, но многие не знают из-за чего это происходит, в основном лампы должны служить не слишком короткую жизнь, выходят они из строя только по трём причинам, а именно лампа может выйти из строя из-за того что она у вас попалась бракованной и тем самым имеет плохой контакт, а так же она выходит понемногу из строя потому что она не плавно а резко включается, тем самым по нити накаливания пробегает очень быстро ток и в связи с этим лампочка может перегореть, и ещё выходит она из строя и-за того что лампочка не рассчитана под напряжение которые выдаёт ваша проводка, вот к примеру вы купили лампочку на 220 вольт (Рассматривается на примере люстры), а проводка люстры выдаёт 230-240 вольт и в связи с этим лампа очень быстро перегорает.

Примечание! Для того чтобы заменить лампочку на автомобиле, вам нужно будет запастись: Чистой тряпкой это на тот случай если вы вдруг испачкаете новую лампу и спиртом благодаря которого вы будете счищать грязь с испачканной лампы!

Где находятся все лампы в фаре? Внутри самой фары находятся всего две лампы, а именно лампочка габаритного света (Место где она устанавливается указано синей стрелкой) и галогеновая лампа (Место указано красной стрелкой), ещё одна лампа встраивается в указатель поворота блока фары, на фото ниже этого указателя нет да и смысла нет внутреннюю часть его показывать, самое главное чтобы вы имели представление о основной фаре, а именно о том что за стеклом фары находиться.

Примечание! Обе этих лампы, то есть лампа габаритного света и галогеновая лампа, нужны для совершенно разных целей, вот к примеру лампа габаритного света идёт очень маленькая (Она ещё изображена на фото ниже) и нужна она лишь для того, чтобы обозначать габариты автомобиля в тёмное время суток и включается она совместно с ближнем светом фар, а вот за ближней свет фар и за дальний уже отвечает одна единственная галогеновая лампа о которой многие уже знают, так вот галогеновая лампа в автомобиля семейства Самара 2 применяется двух нитевая и тем самым она светит и ближним (Одна нить накалена) и дальнем светом (Обе нити накалены)!

Когда нужно менять все лампы в фаре и о каких лампочках пойдёт речь в статье? Очень трудно предугадать когда же выйдет лампа из строя, потому что в основном лампы выходят из строя мгновенно (Но могут и постепенно), поэтому чтобы не случилось у вас такого, например вы едете по тёмной дороге в далёкую местность и у вас тут же перегорает лампа, рекомендуется всегда возить запасные лампочки у себя в автомобили, да и к тому же менять их не составит особого труда.

Теперь пару слов о каких лампах пойдёт речь в статье, а речь пойдёт о замене всех ламп которые встраиваются в блок фары, то есть мы написали инструкцию по отдельной замене галогеновой лампы, а так же по отдельной замене лампочки габаритного света и соответственно о лампочки которая встраивается в указатель поворота.

Ремонтные работы

Для начала советуем освободить себе место возле автомобиля, чтобы вы без проблем могли открыть двери, ничто не мешало их находиться всегда в открытом положении, а вы имели возможность подходить и отходить от авто, не преодолевая множественные препятствия.

Если летом машину просто можно выгнать на улицу, то зимой придется ограничиваться имеющимся пространством закрытого гаража.

Вы готовы? Тогда можно приступать к ремонту.

Выделенное место где находится предохранитель прикуривателя на ВАЗ 2114

Первая ситуация — вышел из строя предохранитель на прикуриватель ВАЗ 2114. Популярная проблема, которая не так сложна в решении. Первоочередная задача заключается в том, чтобы определить, где находится предохранитель прикуривателя у ВАЗ 2114 . Это просто. Откройте люк, где расположен весь блок предохранителей. Искомый вами элемент находится слева от рулевой колонки. Это 20-амперный предохранитель, на котором имеется специальная маркировка — F4 . С другими перепутать его сложно, потому отыскать предохранитель — это совершенно не проблема. Возьмите тестер, проверьте его функциональность. Если работает, продолжаем поиски проблемы. Если же предохранитель вышел из строя, достаточно просто приобрести новый. Стоит он дешево, потому проблем с поиском и покупкой возникнуть не должно.
Поскольку старый предохранитель сгорел, просто взять новый, поставить его на место и якобы завершить ремонт у вас не получится

Крайне важно разобраться, почему именно старый предохранитель перегорел. Разобраться в том, как снять прикуриватель на ВАЗ 2114, довольно просто

Обязательно проверьте качество контактов в колодках при выходе из монтажного блока. Обозначается она Х1. На данной колодке имеются соединения от прикуривателя, расположенного в салоне. Если причина в контактах, подтяните их.
Самая популярная проблема неисправности прикуривателя — это ошибки самого автовладельца в процессе эксплуатации. При подключении внешних устройств к прибору, не нужно выкручивать штекеры в разные стороны. Из-за этого пластины замыкаются, прикуриватель попросту перестает работать.
Другая довольно распространенная проблема — это перегоревшая лампочка подсветки
Ее достаточно просто заменить, но для этого предварительно извлекается наш прибор из своего гнезда.
Обратите внимание на подвижную сердцевину вашего прикуривателя. Изучите ее внешне, проверьте качество и целостность витков пружины
При наличии повреждений вам придется заменить данный элемент. Проблема заключается в том, что сердцевина отдельно не продается, в магазинах автозапчастей предлагается исключительно сборная конструкция. Единственный вариант поиска — это всевозможные автомобильные барахолки, где дедушки продают запчасти от своих старых машин. Несмотря на кажущуюся абсурдность, в подобных местах часто можно отыскать отличные детали для таких автомобилей как ВАЗ 2114.

Osram

Виды осветительных приборов

Различают несколько видов источников света для ВАЗ 2114:

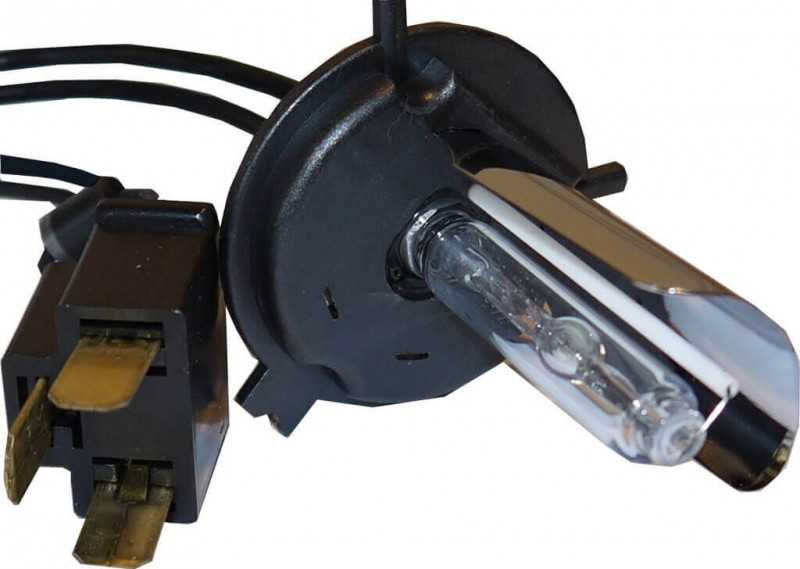

ксеноновые. Представлены моделями со стеклянной колбой, внутри которой находится газ (ксенон). Обеспечивают более высокую яркость по сравнению с теряющими на данный момент популярность лампочками накаливания. При отсутствии линз для корректировки потока света могут ослеплять водителей встречных авто;

Ксеноновая лампочка

лампы накаливания. Являются относительно тусклыми, быстро изнашиваются, однако недорого стоят;

Лампы накаливания для оптики авто

галогенные. Представлены в широком ассортименте — от очень ярких моделей до универсальных (всепогодных). Последние имеют на внутренней стенке колбы покрытие, обеспечивающее желтоватый оттенок потока света для лучшей видимости во время плохих погодных условий (тумана, снегопада). К примеру, обычная модель системы освещения будет отражать падающие капли дождя, что будет ослеплять водителя. А свет желтоватого оттенка характеризуется меньшей отражаемостью, поэтому не вызывает раздражения глаз водителя во время езды в ВАЗе. Также всепогодные модели позволят автомобилю ВАЗ 2114 быть более заметным на дорожном покрытии во время непогоды, что снизит риск возникновения ДТП.

Галогенная лампочка для авто

Существует 2 самых популярных производителя всепогодных галогенных систем освещения:

Киржач. Отечественный производитель выпускает длинные и узкие модели без верхней стенки и с перегородкой внутри;
Bosch. Имеет широкий отражатель, снабженный стенками со всех сторон.

Чтобы автомобилисты смогли легко выбрать, какую лампочку дальнего света нужно поставить в свой ВАЗ, специалисты в области автомобильного освещения, руководствуясь результатами многочисленных тестов, составили список одних из самых популярных моделей типа

В список вошли такие марки:

IPF (модель Superbeam);

Лампочка IPF Superbeam

Narva (модель Azzurro);

Лампочка Narva H4 Azzurro Rally Contrast+

General Electric (модель AllDay). Качество изделия оправдывает его высокую стоимость, согласно автотестам;

Лампочка General Electric AllDay

Philips (модель Weather Vision). Является самой яркой моделью, которую можно установить в систему ближнего или дальнего света.

Лампочки Philips Weather Vision

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

плохая видимость дорожного покрытия в ночное время;
во время включения ближнего света появляется яркая полоса над капотом;
встречные машины сигналами указывают на слишком яркий свет.

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
Давление в шинах должно советовать техническим требованиям и времени года.
Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Видео о выборе ламп

Выбор лампы на ВАЗ-2114 по производителю и марке

Тип лампы — H4. В одной лампе совмещён и дальний и ближний свет.

Исходя из двух составляющих конструкции фары, лампа выбирается по усмотрению водителя. Суть же лампы Н4, состоящей из двух нитей не изменилась. Галогенная лампа накаливания отличается тем, что колба насыщается парами брома или йода.

Колба же изготавливается из кварцевого стекла. Это повышает срок службы, предельную температуру нити накаливания. Параллельно возрастает яркость головного освещения, что является самым привлекательным фактором популярности изделия.

В соответствии с европейскими требованиями безопасности, лучшим показателям отвечают изделия:

OSRAM COOL BLUE INTENCE, при испытаниях не отмечены отклонения в потреблении электрической энергии. Ближний и дальний свет соответствуют ГОСТу. Не ослепляет водителей встречного, попутного движения.

В режиме ближнего света за счет применения мощности 80 Вт превосходство осталось за фирмой IPF SUPERDEAM, но на дальнюю дистанцию освещение составило всего 70 метров.

Пущую уверенность оставила за собой NARVA H4 RANGE POWER с отличными результатами обоих режимов.

Лампа KOITO WHITE от японского производителя, показывая качественную светоотдачу, не влияет на техническое состояние проводки, другие элементы головной фары. Вкупе с отличными контурами светового потока, обеспечивает ближний, дальний свет зоны освещения. Функциональные возможности распространяются на угол охвата и теневой границы трассы. Фактор защиты от ослепления встречных машин также является существенным достоинством прибора.

Замена лампочек

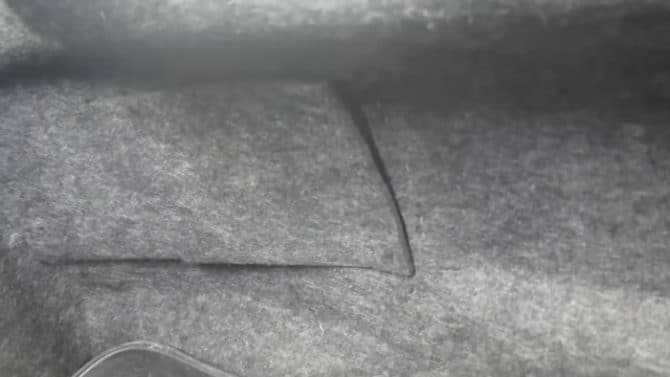

Теперь сделаем замену ламп заднего фонаря. Поднимаем багажник и ищем в обивке клапан, расположенный напротив этого прибора.

Открываем клапан (он на “липучке”) и наблюдаем заднюю часть фонаря с надетой на него колодкой питания.

Выдергиваем колодку, потянув ее по направлению к центральной оси машины.

Важно! Ответная часть колодки представляет собой металлизацию, нанесенную на гибкую плату. Снимаем колодку аккуратно, поскольку в случае неудачного сдергивания придется менять всю плату

Отжимаем защелку, расположенную на той стороне фонаря, которая расположена ближе к центру машины, и снимаем плату вместе с лампами.

Снятие платы с лампами

Разворачиваем плату лампочками вверх и наблюдаем картину, изображенную на фото в первом разделе статьи. Все лампы снимаются одинаково – поворотом против часовой стрелки. Находим сгоревшую лампу, меняем на новую.

Конструкция задних фонарей ВАЗ 2115 – и какие лампочки в них стоят

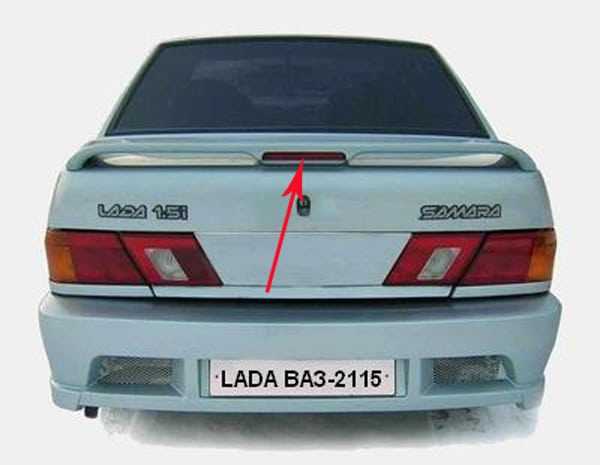

У ВАЗ 2115 задних фонарей 4 – два угловых по бортам (установлены в кузове) и еще два чуть ближе к центральной оси машины. Вторые встроены в крышку багажника и сливаются с боковыми, производя впечатление одного большого фонаря.

Но самое интересное не это. На ВАЗ 2115 в боковых фонарях установлены 2 двухспиральные лампы и одна односпиральная – P21/5W и P21W.

В то же время этот фонарь отвечает лишь за указатели поворотов, габаритный свет и сигнал торможения! Зачем этому световому прибору аж пять спиралей? Разберёмся в этом вопросе.

Схема задних фонарей ВАЗ 2115

Взглянем на электрическую схему заднего углового фонаря ВАЗ 2115.

Цифрами на схеме обозначены:

указатель поворотов, синий (правый борт), черно-синий;
габаритный свет, желтый (правый борт), черно-желтый;
сигнал торможения, красный.

Внешне же это выглядит вот так:

Получается, двухспиральные лампы в каждом фонаре включены параллельно – пятиваттные спирали отвечают за габаритный свет, двадцатиодноваттные – за сигнал торможения. Для чего это сделано, сказать сложно.

Это может быть сделано для оригинальности внешнего вида или для надежности – сгорит одна лампа (тем более, на дороге этого сразу не заметишь) – всегда можно дотянуть до гаража на второй, не создавая аварийную ситуацию.

Посмотрите на маленькие дополнительные задние фонари, расположенные в крышке багажника – в них стоят по две лампы P21W (см. фото выше) в каждом. Одна отвечает за противотуманный задний свет, вторая – за сигнал заднего хода. Схема этих фонарей выглядит так:

На рисунке цифрами обозначены:

лампа заднего хода, зеленый;
лампа противотуманного света, черно-красный.

Замена ламп ближнего света на автомобиле Ваз 2114, 2115
