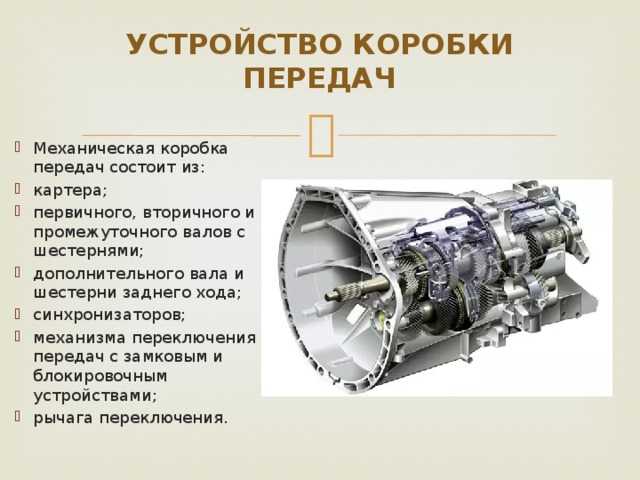

Устройство и принцип работы механической коробки передач

Гидроблок и соленоиды

Причины толчков при переключении передач

Операции снятия коробки переключения передач с автомобиля Лада Гранта

Коробка передач тяжелая, а ее форма не имеет правильных контуров, именно поэтому лучше всего работы производить как минимум вдвоем.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Для удобства работы снимите воздушный фильтр.

4. Поднимите автомобиль на подъемнике или вывесите его переднюю часть и установите на надежные опоры (если работаете на смотровой канаве). Для удобства работы можно снять передние колеса.

6. Если коробку передач снимают для ремонта, слейте из нее масло

7. Выверните четыре болта крепления передней крышки картера сцепления.

8. и снимите крышку.

Читайте:

9. Отсоедините рычаги передней подвески от поворотных кулаков, для чего выверните по два болта крепления шаровых опор к кулакам с обеих сторон автомобиля.

10. Опершись монтажной лопаткой на картер коробки передач, выдавите из нее внутренние шарниры левого.

11. и правого привода передних колес. Отведите приводы от коробки передач, перемещая наружу соответствующие амортизаторные стойки передней подвески.

Перемещению амортизаторных стоек препятствуют рулевые тяги. Чтобы исключить их влияние, при отсоединении от коробки передач правого привода выверните рулевое колесо до упора влево, а при отсоединении левого привода — вправо.

Отсоединяйте правый привод только после снятия передней крышки картера сцепления (см. пп. 7 и 8), иначе монтажной лопаткой можно прогнуть крышку и маховик будет за нее задевать.

Не отсоединяйте одновременно оба привода, так как в этом случае в дифференциале могут сместиться шестерни полуосей и установить приводы без разборки коробки передач будет невозможно. При необходимости отсоединения обоих приводов после отсоединения одного из них вставьте на его место технологическую заглушку или старый корпус внутреннего шарнира и привяжите заглушку или корпус к коробке передач проволокой, чтобы они не выпали при снятии коробки. После этого отсоедините второй привод.

12. Отсоедините колодки жгутов проводов от выключателя света заднего хода.

Снятие троса

у тросикового выбора передачКПП Гранта .

Снятие МКПП 2181 с тросовым приводом

В этом видео показан процес снятия кпп

13. и от датчика скорости.

14. Отверните гайки двух болтов крепления кронштейна реактивной тяги к коробке передач, извлеките болты.

15. и отведите вниз тягу вместе с кронштейном,

16. Промаркируйте любым способом взаимное расположение тяги управления коробкой передач и хвостовика шарнира штока переключения передач, чтобы при обратной установке сохранить регулировку привода.

17. Ослабьте затяжку гайки стяжного болта хомута крепления тяги управления коробкой передач.

18. и отсоедините тягу от шарнира штока переключения передач.

19. Отсоедините от коробки передач нижний конец троса привода сцепления (см. «Замена и регулировка троса привода сцепления Лада Гранта»).

20. Выверните задний болт крепления кронштейна катушки зажигания.

21. Выверните два верхних болта крепления коробки передач к двигателю, одновременно крепящие второй поддерживающий кронштейн. Болт А (передний по направлению движения автомобиля) короткий, болт Б длинный. Отведите трос привода дроссельной заслонки вместе с кронштейном в сторону.

Трос переключения передач Лада Гранта, Калина /ВАЗ-2192, 2194 тросовый привод КПП (к-т 2 шт.)

Уважаемые покупатели, во избежание ошибок при отправке троса переключения передач Лада Гранта, Калина 2 / ВАЗ-2192, 2194, в строке «Комментарий» указывайте тросовый привод КПП или тяговый привод КПП или модель вашего автомобиля, год выпуска.

Разработки АвтоВАЗа не стоят на месте и в 2013 году руководство компании, вместе с конструкторским отделом решили перейти на новый вид коробки передач с тросовым приводом. Эти КПП устанавливаются на автомобили Лада Гранта, Калина 2.

В отличие от обычной коробки передач, коробка с тросовым приводом получила некоторые улучшения и модернизации.

Коробка с тросовым приводом представляет собой конструкцию, позволяющую переключать передачи посредством специального тросика. Благодаря такому упрощению устраняются некоторые сложности и проблемы. Теперь не нужно прикладывать усилия для переключения передачи.

Устранение вибраций, которые передаются двигателем на кузов, — такова основная задача тросового привода.

Дело в том, что трос призван гасить вибрации, распространяющиеся по тяговой связи механической коробки. Кроме этого, привод способен устранить множество мелких вибраций на сидениях или на педалях сцепления. Благодаря этому эффекту вы сможете почувствовать заметный комфорт.

Тросовая система переключения передач включает в себя механизм переключения и устройство для управления приводом, а также тросы, транслятор и реактивную тягу. В гнездах опоры, которые закреплены к корпусу коробки передач, установлены оболочки концов тросов. Оболочки тросов закреплены двойными хомутами по длине. С одной стороны, концы тросов шарнирно соединяются с рычагом управления, а с противоположной стороны они располагают шарниры соединяющие с механизмом переключения.

Благодаря опорам, которые состоят из кронштейнов с установочными гнездами для троса, теперь есть возможность изменять угол направления тросов. Кронштейны, стенки которых расположены перпендикулярно поверхности сопряжения кронштейнов с пластинами оперения, закреплены на опорных пластинах в одном из ряда расчетных положений. При этом положении стенка с гнездом ориентирована на одно и то же с тросом направление.

Тросы переключения передач нельзя менять по отдельности, так как они относятся к одному узлу.

В прежних конструкциях для того чтобы включить передачу, водитель прибегал к использованию кулисы-рычага, посредством которого вибрация передаётся от двигателя на рычаг. В обновленной версии коробки использованы многоконусные синхронизаторы, вносящие вклад в повышение четкости переключения передач. Схемные решения повышают эксплуатационную надежность конструкции.

Сравнение стандартной КПП с тяговым приводом и КПП с тросовым приводом:

— На коробке передач с тяговым приводом были установлены тросы, для уменьшения вибрации;

— На 1 и 2 передачи установлены многоконусные синхронизаторы, чтобы уменьшить усилие для переключения;

— Увеличился размер сцепления до 215 мм;

— Стартер расположен вдоль мотора, а не КПП, в связи с изменением трансмиссионной конструкции;

— Уменьшен угол скоса зубьев синхронизатора со 125 градусов до 100, для облегчения переключения передач;

— Перенесен механизм выбора передачи наверх, для устранения течи масла, этот нюанс дал толчок к разработке новой схемы переключения и изменения конструкции;

— Уменьшен объем заливаемого смазочного материала с 3,3 л до 2,2 л.;

— Установлена селекторная пластина, которая позволяет более четко переключать передачи;

— Заливается полусинтетическое масло, вместо минерального масла;

— Разработана специальная блокировка, чтобы случайно не включить задний ход.

Другие артикулы товара и его аналогов в каталогах: 21901170311320.

ВАЗ 2190/Гранта, ВАЗ 2192, 2194/Калина 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить трос переключения передач 21901-20 в сборе в автомобиле семейства Лада Гранта, Калина 2 с тросиковым КПП.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Правила этикета, поведения за столом для детей, школьников в России при приеме пищи в ресторане: видео, фото

Что такое трансмиссионная жидкость ATF

ATF используется, как жидкость для АКПП, а также применяется в вариаторах, DSG, гидравлических системах. Флюиды для 4-, 6-, 8-, 12-ступенчатых коробок различаются по составу и свойствам. Производители подбирают ATF масло для АКПП с учётом конструкций трансмиссии, допустимых нагрузок двигателя машины.

В вариатор заливают масла с пометкой CVT oil или fluid. Маркировка указывает, что такая ATF работает в специфических условиях. В жидкостях для CVT присутствуют добавки, которые помогают ремню работать без проскальзывания, а смазочные свойства изменяются при высоких контактных нагрузках.

Свойства

В отличие от других машинных жидкостей вязкость масла АТФ  — 6 — 8 сСт. При таком показателе смесь свободно прокачивается, и передаёт крутящий момент между насосным и турбинным колесом гидротрансформатора  с минимальными потерями.

Смазка способна переносить давление до 5 бар, необходимых для сжимания фрикционных дисков. Кроме того, трансмиссионная жидкость содержит присадки, которые исключают пробуксовку фрикционных тормозов, помогая им надёжно сцепляться.

Свойства масла для автоматов определяются спецификациями Dextron, Mercon, Allison и др. Требования Allison разработаны для смазки автоматов в грузовиках и внедорожной технике, а значит для высоких нагрузок и температурных перепадов. Mercon создан для фордовских АКПП, и главный параметр стандарта — быстрый набор скорости.

Общие свойства всех типов ATF:

• стабильность вязкостных характеристик;
• качественная смазка деталей АКПП;
• устойчивость к окислению и вспениванию;
• защита деталей коробки от коррозии, перегрева;
• нейтральность по отношению к металлическим и неметаллическим материалам трансмиссии;
• низкая температура застывания.

Чтобы достичь сбалансированной формулы, в химических лабораториях тщательно подбирают состав жидкости.

Состав

В основу трансмиссионной жидкости для АКПП входит минеральное, синтетическое масло или их смесь. Минеральные смазки на 90% состоят из нефтяных фракций. Эти масла дешёвые, но недолговечные. Синтетика при изменении температуры ведёт себя стабильно, поэтому её срок службы дольше.

Помимо основы в масла добавляют элементы, которые и придают смеси рабочие свойства:

• модификаторы трения;
• противопенные присадки;
• антикоррозионные;
• антиокислительные;
• гидрофобные и т.д.

Присадки

Флюид со временем загрязняется, испаряется, стареет под действием перепадов температур и активной эксплуатации. Коробка становится проблемной: переключается рывками, перегревается, быстрее изнашивается. Чтобы восстановить работу АКПП, производители смазочных материалов предлагают специальные присадки:

• «Супротек»: применяется в АКПП и вариаторах;
• Liqui Moly ATF Additive: подходит для жидкостей Декстрон 2 и 3;
• Wynn’s: стоимость и эффективность присадки низкая;
• Frontier: подходит для японских машин с пробегом от 30 000 км.

По мнению разработчиков добавки восполнят состав ATF, а коробка будет плавнее переключаться. Снизится шумность, восстановится эластичность и герметичности резиновых уплотнителей.

Конструкционные особенности и работа автоматической коробки

Автоматическая коробка передач позволяет снизить нагрузку с водителя во время езды и исключает необходимость постоянного пользования рычагом. АКПП делятся на два подвида: на основе работы гидротрансформатора и на основе электроники. Структурно они практически не различимы. Выделяют АКПП для переднего и заднего привода. В первом случае коробка передач более компактна и наделена дифференциалом.

Состоит автоматическая коробка передач из:

1. Гидротрансформатора. Играет роль сцепления, аналогично механической коробке, но не требует непосредственного управления. Установлен в промежуточном кожухе, подвергается высоким нагрузкам, поэтому обильно смазан трансмиссионной жидкостью. Помимо стандартной роли, гидротрансформатор сглаживает вибрацию силового узла и контролирует давление в системе управления.
2. Тормозная лента и фрикционы. Служат для непосредственного переключения передач.
3. Устройство контроля. Состоит из поддона, шестеренчатого насоса и клапанной коробки.
4. Планетарный ряд. Если в МКПП чаще используются валы, параллельно расположенные относительно друг друга, то в АКПП используется принцип планетарных передач. Несколько механизмов обеспечивают передачу крутящего момента при помощи фрикционных элементов и других механизмов. Для фиксации элементов планетарной системы используется тормозная лента.

Уровень масла

Фильтр

Неисправности и методы их устранения

Основные неисправности МКПП, происходят из-за высокого износа или неправильной эксплуатации. Как правило, валы и шестерни являются достаточно прочными изделиями, поэтому их сломать крайне сложно, и они практически не страдают. Однако слабое звено именно синхронизаторы, потому как они имеют наибольшее количество мелких, легко «стираемых» элементов. Если масло в трансмиссии плохое, оно не может гарантированно смазывать все детали, поэтому появляется повышенный износ. Таким образом, первыми страдают кольца синхронизаторов. Проявляется это:

— Повышенным хрустом при переключении

— Сложно переключаются передачи, или вообще не включаются

— Самопроизвольное выключение передачи, например — при сбросе скорости, тут уже может быть повреждена сама муфта

В любом из этих случаев, накрылся синхронизатор, либо его кольца (что чаще всего бывает), либо нужно полностью проверять муфту на износ.

Ремонт сложный и требует достаточно высокой квалификации мастера, я бы не дозволил делать мою МКПП абы кому, потому как неправильные действия влеку за собой повторный ремонт, а это снятие коробки и т.д.

В вашем случае, мастер обрисовывает замену других трущихся элементов, например подшипников. Это справедливо, ведь у вас вышли из строя синхронизаторы, а это говорит о высоком износе всего механизма. Так что мой вам совет – если планируете ездить на этой машине долго, то меняйте все, как говорит вам мастер!

А на том у меня все, читайте наш АВТОБЛОГ.

Синхронизатор — устройство, входящее в состав коробки передач многих автомобилей (ВАЗ 2110 в том числе), и являющийся её деталью, позволяющее сделать процесс переключения скоростей плавным, а происходит это посредством выравнивания скоростей вращения шестерни и муфты сцепления, тем самым исключая удары в момент переключения и уберегая от быстрого износа зубцов шестерни коробки передач.

Синхронизатор состоит из ступицы, которая неподвижно закреплена на валу, перемещаемой относительно ступицы подвижной муфты, шестеренок, блокировочных колец и обоймы сухарей. Смотрите видео про принцип работы механической коробки передач:

Трогание с места и переключение передач на автомобиле с МКПП

В этой статье мы рассмотрим подробный порядок действий органами управления при трогании автомобиля с места, а также при переключении передач.

Конечно, прежде чем начинать движение, следует отрегулировать сиденье, зеркала заднего вида, пристегнуться.

На ровном участке дороги любой исправный легковой автомобиль без проблем начнет движение, даже если не увеличивать подачу топлива (не нажимать на педаль привода дроссельной заслонки – далее «газа»).

Но при трогании с газом уменьшается вероятность того, что двигатель заглохнет, если вы допустите небольшую ошибку в работе педалью сцепления, также автомобиль начинает движение более уверенно. В тяжелых дорожных условиях, таких как крутой подъем, яма, снег, грязь тронуться без газа будет вообще проблематично.

Из всего вышесказанного можно сделать вывод, что необходимо научиться съезжать с места на автомобиле именно с газом.

Но в процессе обучения, на мой взгляд, сначала надо научиться трогаться без газа, чтобы лучше понять работу педалью сцепления, а потом уже с газом.

При трогании без газа придерживаемся следующего алгоритма:

1. Нажимаем педаль сцепления до пола.
2. Включаем первую передачу (при необходимости движения назад включаем заднюю передачу).
3. Начинаем плавно отпускать педаль сцепления до момента срабатывания.

1. Как только автомобиль начинает движение, педаль сцепления необходимо задержать в этом положении.
2. Удерживаем педаль сцепления в одном положении до того момента, пока автомобиль не поедет «уверенно», т. е. с постоянной скоростью.

1. После этого педаль сцепления нужно отпустить полностью и только затем увеличивать подачу топлива (нажимать на педаль газа), чтобы разогнаться.

После того как вы многократно успешно тронулись без газа, прочувствовали все нюансы работы сцеплением, можно отрабатывать начало движения с газом.

Сперва можно уделить несколько минут, чтобы привыкнуть к педали акселератора, для этого надо нажать на педаль газа, задержать ее на несколько секунд так, чтобы обороты не поднимались выше 1500 об/мин по тахометру, затем отпустить. Повторить несколько раз, пока не будет получаться устанавливать обороты вращения коленвала на одном значении.

При трогании с газом увеличение оборотов необходимо как раз в момент начала движения автомобиля, поэтому при достижении определенного навыка отпускать педаль сцепления и нажимать на педаль привода дроссельной заслонки можно одновременно.

Однако на первых порах эти действия проще делать последовательно.

Порядок действий при трогании с газом с последующим ускорением и переключением передач будет следующий:

1. Нажимаем педаль сцепления до пола.
2. Включаем первую или заднюю передачу.
3. Нажимаем на педаль акселератора так, чтобы обороты были не больше 1500. Задерживаем в одном положении.

1. Начинаем плавно отпускать педаль сцепления до момента начала движения автомобиля.

В этот момент обороты коленвала двигателя начнут падать.

1. Удерживаем педаль сцепления в одном положении до того момента, пока автомобиль не поедет с постоянной скоростью.
2. Полностью отпускаем педаль сцепления.

1. Увеличиваем подачу топлива для ускорения.

Порядок действий при трогании с места на подъеме описан в этой статье.

Далее рассмотри порядок действий при переключении передач.

1. Разгоняемся на первой передаче до скорости 20 км/ч.

1. Нажимаем сцепление ==> отпускаем газ ==> включаем вторую передачу ==> отпускаем плавно (но быстрее чем при трогании) сцепление ==> нажимаем на газ (почти одновременно со сцеплением) ==> разгоняемся до 40 км/ч.

1. Нажимаем сцепление ==> отпускаем газ ==> включаем третью передачу ==> отпускаем плавно (но быстрее чем при трогании) сцепление ==> нажимаем на газ ==> разгоняемся до 60 км/ч и так далее.

Необходимость в интенсивном ускорении может возникнуть, например, при обгоне. Обгон — это довольно опасный маневр, чем быстрее он будет завершен, тем лучше.

Приведу для примера следующую ситуацию. Вы выезжаете на трассу, разгоняетесь до 60 км/ч, включаете 4 передачу. Впереди едет фура с этой же скоростью, которую надо обогнать. В этом случае для более быстрого, следовательно, более безопасного, совершения обгона, вам следует сменить передачу обратно на 3 (хоть скорость и 60 км/ч) и, выбрав момент, когда не будет встречных выполнить маневр.

На более низкой передаче ускорение выше, чем на более высокой, т.е. на 3 передаче автомобиль с 60 км/ч до 90 км/ч разгонится быстрее, чем на 4 с этих же 60 км/ч до 90 км/ч, хотя максимальная скорость, до которой можно разогнаться, на 4 выше, чем на 3 передаче.

Это легко прочувствовать на многоскоростном велосипеде, сравнив ускорение с места на первой и последней передачах.

Реализация

В современных механических коробках передач, как правило, эта задача решается следующим образом. Торец зацепляемого зубчатого колеса имеет конусную поверхность, а между муфтой и этой шестернёй размещается промежуточное бронзовое кольцо синхронизатора с зубчатым венцом.

При движении муфты к зубчатому колесу муфта сначала захватывает бронзовое кольцо синхронизатора и прижимает его к конической поверхности зубчатого колеса. За счет возникающей в этом месте силы трения, зубчатое колесо начинает притормаживаться (или наоборот, разгоняться, если оно вращалось медленнее муфты), и в конце концов их угловые скорости уравниваются — теперь в подвижной системе координат зубчатое колесо, кольцо синхронизатора и муфта представляют из себя единое целое, неподвижное друг относительно друга. Условие для безударного соединения муфты и зубчатого колеса выполнены, они вращаются с одинаковой скоростью. Далее муфта имеет возможность движения вперед, и осуществляет уже жёсткое силовое сцепление с зубчатым колесом с помощью зубчатых венцов — на ней и на колесе. Через это зацепление и осуществляется передача силового вращающего момента при движении автомобиля (бронзовое кольцо синхронизатора в передаче рабочего усилия никакого участия не принимает.)

Описанная схема применяется в большинстве современных механических коробок передач; её слабым местом является значительная сила трения на сравнительно малой площади конусной поверхности бронзового кольца, что вызывает его износ. Для увеличения срока службы колец их часто делают состоящими из двух или трёх бронзовых конусов.

Для чего нужен синхронизатор коробки передач

Для чего нужен синхронизатор коробки передач

Все современные механические коробки передач, а также роботизированные коробки передач являются синхронизированными. В таких коробках для того, чтобы включить передачу, производится выравнивание частоты вращения вала и шестерни.

Синхронизацию обеспечивает одноименное устройство – синхронизатор. Помимо плавного переключения передач синхронизатор снижает износ механического соединения, шум при переключении и, тем самым, увеличивает срок службы коробки передач.

Синхронизаторами оборудуются все передачи коробки передач легкового автомобиля, в том числе передача заднего хода. Принцип действия синхронизатора основан на использовании сил трения при выравнивании скоростей.

Чем выше разница в частотах вращения вала и шестерни, тем больше должна быть величина силы трения для их синхронизации.

Выполнение данного условия достигается путем увеличения площади поверхности соприкосновения – установкой дополнительных фрикционных колец.

Состоит из следующих элементов:
1.Блокирующее кольцо
2.Ступица
3.Сухарь
4.Кольцевая пружина
5.Фрикционный конус шестерни
6.Шестерня
7.Блокирующее кольцо
8.Муфта синхронизатора
9.Сухарь

10.Шестерня

Конструктивной основой синхронизатора является ступица. Она имеет внутренние и наружные шлицы. С помощью внутренних шлицев ступица соединяется с вторичным валом коробки передач и имеет возможность осевого перемещения по нему в разные стороны. Наружные шлицы соединяют ступицу с муфтой включения.

По окружности ступицы под углом 120° выполнены три паза, в которые установлены подпружиненные сухари. В синхронизаторе сухари нажимают на блокирующее кольцо при включении передачи и способствуют блокировке муфты на этапе синхронизации.

Муфта включения (другое название – муфта синхронизатора) обеспечивает жесткое соединение вала и шестерни. Муфта насажена на ступицу и имеет внутренние шлицы. На шлицах выполнена кольцевая проточка, в которой размещаются выступы сухарей. Снаружи муфта синхронизатора соединяется с вилкой коробки передач.

Блокирующее кольцо обеспечивает синхронизацию и препятствует замыканию муфты до момента выравнивания скоростей вала и шестерни. С внутренней стороны блокирующее кольцо имеет коническую поверхность, которая взаимодействует с фрикционным конусом шестерни. Снаружи блокирующее кольцо имеет шлицы, с помощью которых производится блокировка муфты включения.

Для увеличения поверхности соприкосновения, снижения усилия при переключении передач применяются многоконусные синхронизаторы: двухконусный, трехконусный.

Например, в трехконусном синхронизаторе помимо блокирующего (наружного) кольца устанавливается еще внутреннее и промежуточное кольца.

Для предотвращения проворачивания на кольцах выполнены выступы, которые фиксируются в пазах шестерни и блокирующего кольца.

Таким образом, в трехконусном синхронизаторе созданы три поверхности трения: между конусом шестерни и внутренним кольцом, между внутренним и промежуточным кольцом, между промежуточным и блокирующим кольцом. В зависимости от конструкции в одной коробке передач могут устанавливаться синхронизаторы с различным числом конусов.

Работа синхронизатора

Схема работы синхронизатора
В нейтральном положении рычага коробки передач муфты синхронизаторов находятся в среднем положении, шестерни на ведомом валу вращаются свободно, поток мощности не передается.

При включении передачи вилка перемещает муфту синхронизатора из среднего положения в направлении шестерни. Вместе с муфтой сдвигаются сухари, которые воздействуют на блокирующее кольцо. Кольцо прижимается к конусу шестерни.

На поверхности возникает сила трения, которая поворачивает кольцо до упора сухарей в пазах кольца (кольцо стопорится от проворачивания).

Далее под действием сил трения происходит синхронизация скоростей шестерни и ведомого вала. Когда скорости выравнены, под нажимом шлицев муфты блокирующее кольцо поворачивается в противоположную сторону, блокировка муфты снимается, шлицы муфты свободно проходят для зацепления с венцом шестерни. Происходит жесткое соединение вторичного вала коробки передач и шестерни.

Несмотря на множество операций, весь процесс синхронизации и включения передачи занимает доли секунды.

Несколько важных деталей

Когда может понадобиться замена тросика переключения скоростей

Как только начинаются сбои в работе заднего переключателя, первым делом нужно проверить состояния троса для скоростного переключения. Именно он чаще всего становится причиной:

• заедания переключения;
• или некорректности переключения.

Почему трос выходит из строя? Главными «врагами» его являются вода и грязь. Проехались в дождь и слякоть? Не промыли не просушили велик? Готовьтесь к проблемам с переключением скоростей. Тросик начнет сбоить. На первых порах после покупки транспортного средства эту деталь еще защищает заводская смазка, потом можно какое-то время продержаться на смазках аэрозольных. Но дальше все равно тросик придется менять.

Но процесс замены, как уже было сказано, несложен и занимает всего несколько минут. Главное, все делать правильно и последовательно, руководствуясь пошаговой инструкцией.

Основные неисправности МКП, их признаки

Механические коробки надежные, но время, неверный выбор жидкости для трансмиссии, использование не оригинальных деталей при ремонте, агрессивная езда, нерегулярное или непрофессиональное техобслуживание, некорректная работа делают свое.

Основные неисправности МКП, их признаки:

1. наличие посторонних шумов;
2. затруднения при включении скоростей;
3. самопроизвольное выключение скоростей;
4. вытекание жидкости из трансмиссии;
5. невозможность включить одну или все передачи.

Если посторонний шум слышен на нейтрали, в первую очередь проводится проверка уровня жидкости в трансмиссии, степень износа подшипников на первичном валу.

Если коробка шумит при выборе скорости, это свидетельствует о том, что:

• износ синхронизаторов слишком большой;
• ослабли крепления коробки;
• чрезмерно изношенны шестерни;
• недостаточно выжато сцепление.

Если скорости включаются с усилием, существует вероятность, что:

• износились шестерни, синхронизаторы;
• неисправно (износилось) устройство включения;
• неисправны тяги;
• ослабли крепления.

При самопроизвольном выключении скоростей:

• ослабли крепления коробки;
• вышли из строя подушки мотора;
• застряли тяги, управляющие приводом;
• чрезмерно изношены шестерни, вилки переключения, подшипники валов.

Для самостоятельного проведения диагностики нужно демонтировать и разобрать коробку. Чаще всего она выходит из строя из-за чрезмерного износа деталей. Единственное исключение — выход из строя привода. Если знать, из чего он состоит, можно визуально определить и заменить неисправную деталь.

Что бы снять и разобрать коробку нужно:

1. приподнять авто домкратом (подвесить);
2. отсоединить провода, систему управления;
3. слить из КПП масло;
4. отсоединить карданный вал (при заднем приводе);
5. отсоединить полуоси, несколько деталей подвески (при переднем приводе);
6. выкрутить болты крепления коробки, опорных подушек;
7. снять КП;
8. разобрать;
9. проверить состояние шестерен, подшипников, шлицевых соединений, муфт.

После замены изношенных деталей коробка устанавливается на место, в трансмиссию заливается масло.

Не каждый водитель хочет и умеет делать эту работу. Если нет опыта или авто на гарантии, лучше обратиться в сервис. Там работают квалифицированные, опытные специалисты, использующие для диагностики специальное оборудование, для ремонта оригинальные детали.

Опытные водители не сомневаются в преимуществах механики, главным считается экономия топлива. Чтобы механическая коробка передач служила дольше, скорости нужно переключать плавно, зимой не оставлять авто с включенной передачей, регулярно осматривать трансмиссию на протечку масла, проверять его уровень, своевременно доливать. При любой поломке лучше всего обращаться в специализированный сервис. Это позволит в полной мере пользоваться достоинствами механики, в том числе возможностью выбирать стиль и скорость вождения.

Соленоиды и гидроблок трансмиссии
