Проверка высоковольтных проводов автомобилей ваз 2108, 2109, 21099

Как проверить высоковольтные провода зажигания и найти неисправность

Содержание

Специальные провода

Наряду с обычными свечными проводами ВАЗа, существуют и специальные изделия. Они отличаются распределенными параметрами, выполняющими функцию подавления электромагнитных радио-наводок.


Такой провод состоит из металлических медных жил. А вот что касается оплетки, то для ее изготовления могут использоваться самые разные материалы – капрон, хлопок, лен и другие материалы. Эта оплетка обрабатывается графитсодержащими, фторопластовыми, марганец-никелевыми или цинковыми смазками и специальными пропитками. Особенность этих проводов в том, что они более эластичны, не подвергаются воздействиям высоких температур, не теряют характеристики даже при экстремально низких температурах. К специальным проводам также можно отнести и популярные в среде автолюбителей провода нулевого сопротивления. Считается, что они более эффективные и ресурсные.

На что следует обратить внимание

Сначала проверьте провода на наличие видимых повреждений – оплавлений и нарушений изоляции. Быстрый выход проводов из строя может наблюдаться в следующих ситуациях:Вибрация. Причиной выхода из строя проводов может быть вибрация двигателя, которая приводит к ослаблению электрических контактов свечей зажигания. При этом возрастает напряжение, подводимое к свечам. Рост напряжения может вывести из строя не только высоковольтные провода, но и катушки зажигания.

Высокие температуры. Тепло от двигателя может расплавить изоляцию и наконечники проводов. Поврежденный наконечник нарушает фиксацию провода и влияет на работу соответствующей свечи. Повреждение изоляции может привести к заземлению провода на металлические детали кузова, при этом искрообразование в цилиндре будет отсутствовать.

Абразивное воздействие. Когда высоковольтные провода начинают касаться деталей двигателя (в особенности с острыми краями), возникают повреждения и поломки проводов. Если это происходит, то возникает риск заземления провода на кузов.

Проверка сопротивления проводов, которые ведут на автомобильные свечи

Необходимое оборудование: цифровой мультиметр

Настройте цифровой мультиметр на измерение сопротивления (Омы, ?). Удерживайте контакты тестера на обоих концах провода и определите его сопротивление. Сообщество автомобильных инженеров (Society of Automotive Engineers, SAE) установило верхнюю границу значения сопротивления на уровне 3,600 Ом·м. Тем не менее производители автомобилей могут рекомендовать другие значения, поэтому для справки лучше обратиться к руководству по ремонту автомобиля.

Проверка на наличие короткого замыкания провода

Необходимое оборудование: 12-вольтовый индикатор фазы

Присоедините индикатор к «земле». Запустите двигатель и проведите индикатор вдоль всех проводов. Появление искры указывает на повреждение изоляции провода и необходимость его замены.

Примечание
При проверке на наличие короткого замыкания проводов постарайтесь избегать контакта с металлическими деталями в подкапотном пространстве.

Виды повреждений и причины их возникновения

Один из наиболее распространенных изъянов возникает, когда токопроводящая жила сломана, т. е., произошел ее разрыв. Обычно он находится там, где металлические наконечники ВВ контактируют с катушкой, либо в местах соединения со свечей. В результате в проблемной зоне образуется ненужная искра – электрический разряд, создающий паразитный электромагнитный импульс и снижающий напряжение. Именно он является виновником сбоев в работе электроники автомобиля: датчиков и ЭБУ. Основные причины повреждения провода:

  • неаккуратное обращение с ВВ при сильном морозе (кабели становятся жесткими и легко могут сломаться);
  • слишком частое снятие и установка высоковольтных проводов, особенно, если они невысокого качества.

Еще одна часто встречающаяся неисправность – разрыв (полный или частичный) электрической цепи. В итоге на электрод подается недостаточное напряжение, либо оно отсутствует вовсе. Это можно определить по нагару свечи, который будет черным и влажным. Другие причины и неисправности:

  1. Утечка электроэнергии обычно связана с загрязненной катушкой зажигания, крышкой распределителя (модулем), а также сломанными колпачками, которые в этом случае теряют свои диэлектрические свойства.
  2. Отсутствие достаточного напряжения может быть обусловлено тепловым повреждением свечных колпачков, расположенных ближе других элементов зажигания к горячему мотору. Однако такая причина неисправности ВВ обычно вызывается их низким качеством.
  3. Ухудшение электрического контакта может произойти из-за постоянной вибрации двигателя, в итоге которой соединительные места разбалтываются.
  4. Длительный эксплуатационный срок влияет на состояние изоляционного слоя, который постепенно растрескивается из-за высокой температуры, паров масла, бензина, антифриза и перестает выполнять свою главную функцию – не допускать утечки тока. Повредиться изоляция может и из-за превышения максимально допустимого уровня напряжения, выдаваемого катушкой зажигания (если пробивается ее первичная обмотка). Когда трещины достигают токопроводящей жилы, происходит пробой на «массу» в результате чего высоковольтный импульс до свечи не доходит.

Как проверить новую электропроводку

Чтобы быть уверенным в полной исправности домашней электросети, на этапе прокладки следует произвести ряд простых действий.

  1. Выбор качественного кабеля. Дешевые материалы не выдерживают больших нагрузок. Проверить изделие можно мегаомметром прямо в строительном магазине. Необходимые измерения обычно делает продавец.
  2. После монтажа кабеля необходимо тщательно проверить изоляцию на наличие дефектов, несмотря на то, что прибор показывает норму. Это делается до того, как он будет покрыт штукатуркой или другими отделочными материалами.

Алгоритм прозвонки проводки под напряжением следующий.

  1. Включение автомата, нахождение и маркировка фазы индикаторной отверткой.
  2. Включение мультиметра на измерение напряжения переменного тока и установка на диапазон выше 220 В. Одним щупом прибора следует прикоснуться к фазе, после чего другим по очереди протестировать провода. При появлении на дисплее величины 220 В искомый нулевой провод будет найден. Его следует замаркировать.
  3. Остальные пары проводов проверяются аналогичным образом и маркируются.

При проверке на замыкание щупы подсоединяются к разным проводникам в режиме омметра. Наличие сопротивления показывает, что они связаны электрически между собой. Проверка делается на небольших отрезках проводки, поскольку у прибора небольшое напряжение. Перед тем как прозвонить провода мультиметром на короткое замыкание, во всей схеме отключаются все приборы. Проверяя все линии, находится закороченная. Затем она вызванивается по участкам, пока не найдется место замыкания.

Особенности выбор ВВПЗ на Ваз 2114

В выборе ВВП для Ваз необходимо учитывать два ключевых фактора – их сопротивление и пробивное напряжение. Чем ниже сопротивление, тем лучше будет передаваться электрический импульс, а от величины максимального пробивного напряжения зависит то, насколько высоковольтные провода на ВАЗ 2114 будут устойчивы к пробоям.

Величина сопротивления у изделий разных производителей отличается друг от друга. Для примера приводим вам сопротивление наиболее популярных видов ВВП:

Произво-дитель Сопротив-ление на цилиндре №1(кОм) Сопротив-ление на цилиндре №2 Сопротив-ление на цилиндре №3 Сопротив-ление на цилиндре №4 Пробивное напряжение (кВ)
Tesla 3.27 4.16 5.02 6.26 50
Cezar 3.1 3.53 4.23 5.34 50
Finwhale 1.95 2.18 2.6 3.42 50
Ween 6.17 6.57 7.52 9.89 35
Slon 4.24 4.74 5.19 7.6 50

Стоимость комплекта ВВП Тесла составляет около 500 рублей, Cezar – 450 рублей, Ween – 270 рублей, Finwhale – 600 рублей, Slon – 500 рублей.

Диагностика

Независимо, силиконовые оплетки ваших проводов или пластиковые, они, со временем придут в негодность. Силиконовые прослужат дольше.

Неполадки станут заметны, когда двигатель начнет троить, ухудшится приемистость, повысится расход топлива, а за превышение CO вас оштрафуют. И зачем вам это нужно?

Заезжайте в гараж, заводите двигатель, поднимайте крышку капота и выключайте свет. Проверка высоковольтных проводов зажигания авто много времени не займет.

  • Легкий ореол вокруг проводов – нормальное явление.
  • Северное сияние в радиусе 10 сантиметров говорит об износе изоляции.
  • Искрение – критическое состояние, которое может привести к выходу из строя системы зажигания.

В двух последних случаях необходимо заменить комплект кабелей. Это несложный ремонт. Нет смысла экономить и менять один кабель, особенно на бывший в употреблении, их срок вышел. Зачем платить больше?

Как правило, провода, изготовленные одним и тем же производителем, выходят из строя практически одновременно. Через неделю придется менять следующий, и так далее. При покупке лучше старайтесь избегать китайской «шары».

Как показал тест китайской «шары», на которой был нарисован легко стирающийся пальцем логотип TESLA, Made in USA, а на упаковке ChehRepublic, один из наконечников невозможно было даже вставить в шахту, потому что прокладка была надета обратной стороной. Поэтому старайтесь воздержаться от покупки «шары» непонятного производителя. Это, как шары, прикрепленные к высоковольтным проводам линий передач, шары красиво смотрятся, но не эффективны.

Может так оказаться, что искрения нет, и ни один из проводов не пробивает на массу, но один из цилиндров не работает или работает с перебоями. Тогда необходимо прозвонить электрическую связь тестером.

Измерить сопротивление высоковольтных проводов зажигания возможно старым аналоговым тестером или современным цифровым

Обратите внимание на характеристики прибора, некоторые, дешевые модели из стиля «шары» от высокого напряжения, пробивает, так что дым идет. Тестер необходимо установить в режим измерения сопротивления на пределе 20 кОм

Щупами коснитесь наконечников. Если регистрируется сопротивление в пределах 2.5 – 12 кОм, то кабель годен.

Правильные показания мультиметра

Сопротивление выше этих пределов указывает на дефект токопроводящего элемента. При замере сопротивления обязательно сгибайте кабель в разных положениях. Сопротивление должно быть неизменным. Если показания тестера меняются, значит, провод некачественный. Не пользуйтесь способами определения наличия напряжения методами тактильных ощущений. Зачем вредить здоровью повышенным напряжением.

В медных проводах нарушения контакта случаются в местах соединения с наконечниками. В графитовых – в любом месте кабеля. Возрастающее сопротивление усиливает температурную нагрузку на токоведущий слой, и он разрушается. В результате искра образовывается и в камере сгорания и в кабеле. Соответственно падает мощность двигателя, поршень ходит в холостую, а в выхлопную трубу вылетает бензин, который приводит в негодность катализатор. И вы «на шару» кормите всю биологическую массу природы парами высокооктанового бензина.

Тип бронепроводов Пробивное напряжение, кВ Соопротивление провдов по цилиндрам, кОм
SLON 4.2-4.7-5.2-7.6
WEEN 6.2-6.6-7.5-9.9
CEZAR 3.1-3.5-4.2-5.3
TESLA 3.3-4.2-5.0-6.3
ХОРС 3.2-3.9-4.1-6.2
FINWHALE 2.0-2.2-2.6-3.4

Как измерить сопротивление изоляции кабеля

Перед испытанием следует удалить остаточный заряд с отсоединенных токоведущих частей. Это делается путем подключения их к наземной шине. Снимается контактная перемычка только после подключения прибора-измерителя. В конце теста остаточный заряд снова снимается путем кратковременного замыкания на землю. Найти величину сопротивления можно двумя путями: либо с помощью расчета или таблицы, либо непосредственно с помощью приборов.

По таблице ПУЭ

Значения сопротивления зависят от поперечного сечения элемента, проводящего электрический ток, и материала, из которого он изготовлен.


Таблица для алюминиевого провода

Обычно это медь или алюминий. Основные значения указаны в таблице:


Таблица для медного провода

С помощью приборов

Как правило, оборудование, используемое для проведения измерений, делится на две группы: панельные измерители и мегомметры. Первый используется для мобильных или стационарных электрических установок с независимой нейтралью. Индикаторы и компоненты реле включены в типичную конструкцию оборудования контроля изоляции. Эти счетчики могут работать в непрерывном режиме и могут использоваться в сетях переменного тока напряжением 220 В или 380 В с разными частотами.

В большинстве же случаев измерение производится с помощью мегомметра. Он отличается от обычных омметров тем, что может работать при достаточно высоких значениях напряжения, генерируемых самим устройством. Существует два типа мегомметров:

Аналоговый.


Аналоговый прибор

Цифровой.


Цифровой датчик Стандартный мегомметр содержит три датчика. К ним подключаются: защитное заземление, измерительные провода, экранирование. Последний используется для устранения тока утечки.

Метод измерения можно выразить следующим образом:

  • В соответствии с требованиями, предъявляемыми к производственной линии, выбирается испытательное напряжение. Например, для домашней проводки значение устанавливается в диапазоне от 100 до 500 В.
  • При использовании цифрового устройства необходимо нажать кнопку «Тест», а на аналоговом устройстве поворачивать ручку, пока индикатор не покажет требуемое значение напряжения.
  • Линейный выход тестера подключить к испытательному сердечнику кабеля, а выход заземления к жгуту из остальных проводов. То есть каждый сердечник проверяется относительно остальных электрических проводов, электрически соединенных друг с другом.

Вам это будет интересно Как натянуть СИП между столбами

Важно! Если полученные данные неудовлетворительные, каждая жила в кабеле проверяется отдельно. Записать все полученные значения и сравнить их со спецификациями

Записать все полученные значения и сравнить их со спецификациями.


Подключение датчика к кабелям

Новые комментарии

Классификация по типу проводника

По типу токопроводящей жилы провода на свечи зажигания могут быть:

  1.  С медным проводником. Такие кабеля считаются классическими и обладают очень низким сопротивлением – около 0,2 Ом/м. Основным недостатком является значительный уровень помех, возникающих в процессе работы системы зажигания.
  2.  С проводником из неметаллического материала. Конструктивно такой провод выполнен из льняной нити, кевлара, стекловолокна с графитовой пропиткой. При этом сердечник заключен в специальную оболочку из проводящей электрический ток пластмассы. Распределенное сопротивление составляет около 2 кОм/м. Использовать такие кабели следует только с помехоподавляющими устройствами.
  3.  С неметаллической токопроводящей жилой, конструктивно выполнены практически аналогично выше описанному проводу. Отличительной особенностью является более высокое распределенное сопротивление – около 40 кОм/м. Такие кабели могут использоваться без помехоподавляющих устройств.

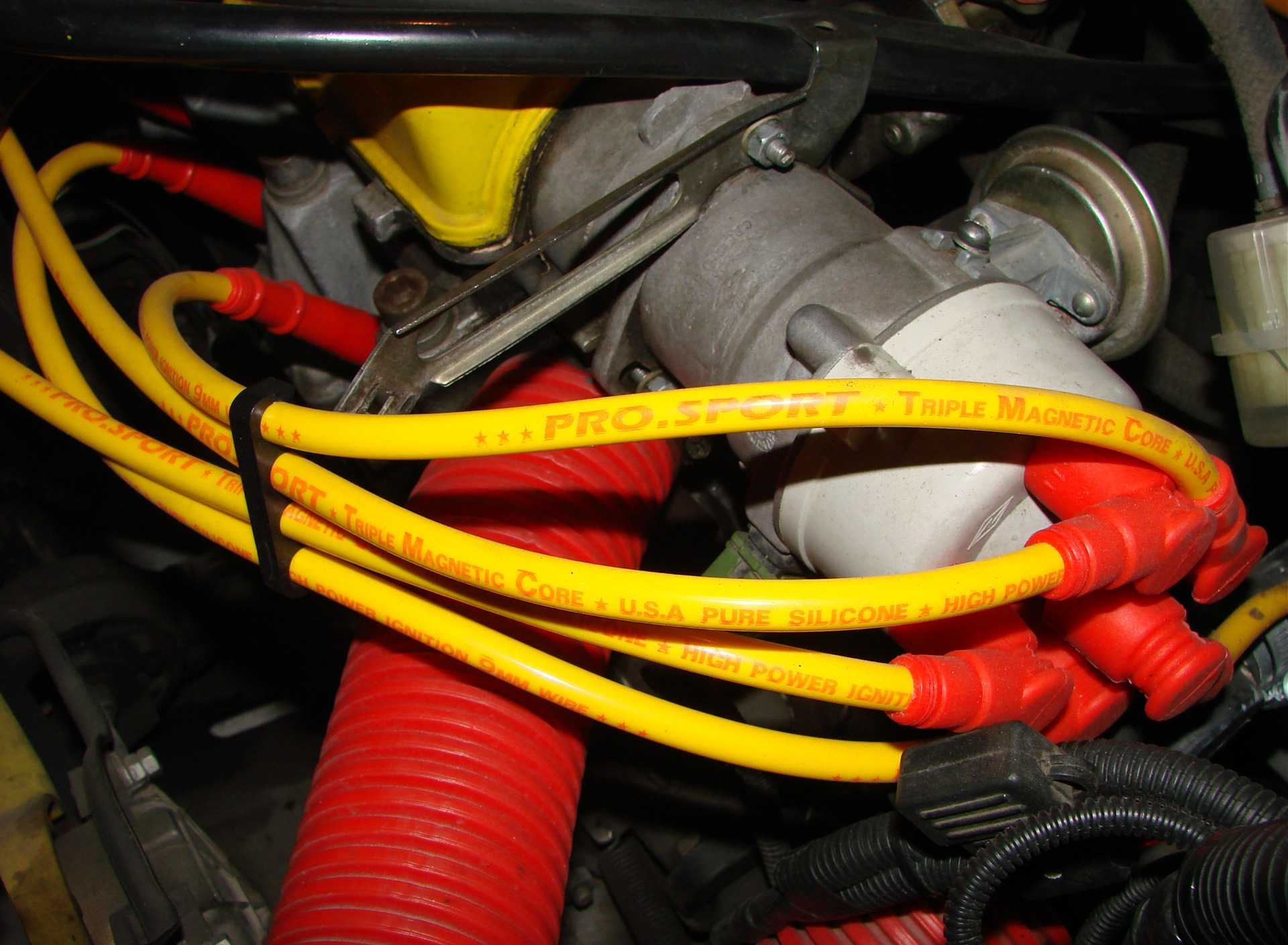

Провода зажигания

Дополнительные элементы

Назначение дополнительных элементов состоит в обеспечении простоты текущей эксплуатации высоковольтного кабеля. Представлены медными наконечниками и защитными колпачками, которые одеты на оба конца кабеля. Наконечник представляет собой кабельную часть разъемного соединителя. Резиновый или силиконовый колпачок блокирует прямой доступ к металлу и увеличивает пробивную стойкость изделия, не допуская попадания грязи на контакт.

Кабель с установленными на него такими элементами превращается в удобный для использования шнур, который подключается к распределителю и свечам простым линейным движением.

Особенность включения проводов с малым и средним погонным сопротивлением

Для защиты высоковольтной части системы зажигания последовательно с проводом, который имеет малое и среднее погонное сопротивление, включают балластный резистор. Его функция заключается в ограничении максимального тока, протекающего по кабелю в момент искрового разряда свечи.

Сопротивление резистора рассчитывается таким образом, чтобы при характерных для вторичной обмотки малых величинах тока, который подаётся на свечу, падение напряжения на нем при нормальном режиме работы было невелико. Таким образом, наличие этого дополнительного компонента не сказывается на функционировании системы зажигания. При пробое же изоляции, коротком замыкании и иных неисправностях, ток не может заметно возрасти из-за его ограничения резистором, что надежно защищает остальные элементы.

Резистор может располагаться в различных местах цепи. Изменение его местонахождения не сказывается на эффективности его функционирования.

Повреждённый провод найден. Что теперь?

Если проверка показала, что разорвана токопроводящая жила, а изоляция высоковольтного провода цела, то самый разумный вариант — приобрести новый провод. Если жила провода цела, а пострадала только изоляция, то можно воспользоваться изолентой (это актуально, если повреждение обнаружилось в дороге). Но нужно понимать, что изолента это только временная мера, позволяющая доехать до дома. После этого автовладельцу всё равно придётся идти в магазин за новыми проводами.

Как видно из статьи, проверить исправность высоковольтных проводов может даже начинающий автолюбитель, поскольку ничего сложного в этом нет. Главное – запастись терпением, качественным мультиметром и знать паспортное сопротивление высоковольтных проводов в своей машине.

Оперативный ремонт

p, blockquote 36,0,0,0,0 —>

Что делать, если провод свечи зажигания обломался или пробился вдалеке от населенных пунктов.

p, blockquote 37,0,0,0,0 —>

Во-первых, с помощью методов, изложенных в пункте 2, найти место повреждения, пробоя или обрыва. Затем с помощью ножа зачистить токопроводящие жилы с двух сторон от зоны повреждения.

p, blockquote 38,0,0,0,0 —>

Следующий этап – электрическое соединение при помощи любого проводника (провода), лучше медного. Его можно произвести обычной скруткой.

p, blockquote 39,0,0,1,0 —>

Наиболее сложно выполнить качественную изоляцию. Обычная изолента имеет напряжение пробоя от 2.000 до 6.000 Вольт. Необходимо же обеспечить изоляцию для напряжений до 40.000 Вольт.

p, blockquote 40,0,0,0,0 —>

Нетрудно посчитать, что при этом необходимо уложить, как минимум, восемь-десять слоев изоленты. И это, не учитывая проникновения влаги между слоями. Изолента должна быть качественной. Для повышения качества изоляции можно поместить место ремонта в пластмассовый короб.

p, blockquote 41,0,0,0,0 —>

Высоковольтные провода перед проведением ремонта следует тщательно очистить от грязи и масляных затеков.

p, blockquote 42,0,0,0,0 —> adsp-pro-2 —>

Основы выбора измерительных устройств

На сегодняшний день новые технологии предъявляют особой усовершенствованные технические средства для измерения, контроля точности и при восстановлении различных элементов электрического тока.

Без применения универсальных измерительных механических аппаратов — осциллографов — невозможно осуществить ряд диагностических операций.

Механизмы контроля, имея разную форму и технические характеристики. Это дает возможность потребителю выбрать устройство с системой измерения тока, которая больше всего подходит для запрашиваемых параметров.

Немалое значение при покупке приборов имеет его стоимость, которая зависит от сложности изготовления элементов конструкции.

Проверка высоковольтных проводов зажигания

Чтобы убедиться в стопроцентной работоспособности системы зажигания, необходимо знать, как проверить высоковольтные провода на автомобиле. Это можно сделать визуально, с помощью отрезка провода или посредством прибора мультиметра. Каждый из способов стоит рассмотреть подробнее.

Внешний осмотр. Проводить его требуется в помещении с приглушенным светом. Для этого откройте капот автомобиля и пустите двигатель. Внимательно осмотрите в темноте провода: если по ним или в местах соединений с катушкой, распределителем (модулем), свечами проскакивает искра, то ВВ необходимо заменить. Использование отрезка провода. Очистите оба его конца от изоляции. Один из них надежно прикрепите к «массе» машины. Далее затемните гараж и заведите мотор

Вторым концом провода осторожно проведите вдоль каждого высоковольтного провода. Наличие искры свидетельствует о необходимости покупки новых ВВ

Использование мультиметра

Это наиболее сложный, но и точный метод, позволяющий проверить работоспособность высоковольтных проводов, поэтому его необходимо рассмотреть отдельно. Чтобы правильно работать с тестером, сначала его нужно подготовить:

  • переключите прибор в режим измерения сопротивления (омметр);
  • вытащите один из ВВ, отсоединив его от модуля зажигания (распределителя) и свечи цилиндра;
  • подсоедините щупы мультиметрак концам провода и оцените показания тестера.

Технические параметры, в т. ч. и сопротивление должны быть указаны на изоляции высоковольтного провода. Если он полностью исправен, значение будет находиться в диапазоне 3,5-10 кОм (параметр зависит от компании-производителя). Если показания больше или меньше этих границ, то провод нужно заменить.

Стоит отметить, что сопротивление каждого кабеля будет отличаться, что связано с его длиной. Рекомендуется бронепровода зажигания устанавливать комплектом. Ниже представлены данные ВВ наиболее известных фирм:

  • Cargen: сопротивление около 9 кОм.
  • Tesla: 6 кОм.
  • Slon: 4 кОм для провода первого цилиндра, с постепенным возрастанием до 7 кОм для последнего.

Пробивают провода на свечи – Тестирование изоляции провода свечи зажигания

Наличие провода свечи зажигания с плохой изоляцией может быть не таким плохим, как оборванный проводник. Тем не менее, этого достаточно для вашей системы зажигания, чтобы вызвать все виды проблем с работой двигателя, особенно в сырую погоду. Этот тест поможет вам проверить  утечки напряжения.

Подсоедините один конец  перемычки к валу отвертки, а другой конец – к металлическому кронштейну или винту на двигателе, чтобы заземлить отвертку.
Установите аварийные тормоза на вашем автомобиле, запустите двигатель и дайте ему поработать на холостом ходу.
Протяните наконечник отвертки по длине каждого провода свечи зажигания, примерно в дюйме от изоляции. Обратите внимание на любую искру или электрическую дугу, спрыгивающую с изоляции по направлению к кончику отвертки.

Вы обнаружили какие-либо искры во время теста

Примечание: проверка их не является сложной задачей. Но, как и во многих других компонентах вашего автомобиля, провода свечей зажигания не вечны. По этой причине производители предоставляют график обслуживания для них. Проверьте сервисный интервал и, при необходимости, замените их, даже если они выглядят как в хорошем состоянии.

Помните следующее:

  • Меняй их по одному
  • Замените один на другой такой же длины
  • Следуйте тому же маршруту и ​​закрепите их на зажимах, чтобы они не попадали в чувствительные цепи и горячие поверхности.

Конструкция ВВ проводов

Главная задача вв кабеля – способность выдержать высокое напряжение и передача импульса с катушки зажигания на свечу без электрических потерь. На рынке представлены два вида высоковольтных проводов. Первый, дешевый тип, состоит из многожильного сердечника, упакованного в толстую изоляцию. Сопротивление такого сердечника равно нулю, что приводит к неправильной работе свечей авто.

Оригинальные высоковольтные кабели состоят из следующих частей:

  1. Токопроводящая жила соответствующего сечения.
  2. Изоляция: двухслойная или двухслойная с упрочняющей оплеткой.
  3. Наконечники контакта со стороны подключения.
  4. Пластиковые колпачки.

Главным элементом высоковольтного электрокабеля остается изоляция, которая обеспечивает защиту токопроводящего сердечника от внешних факторов и обеспечивает передачу импульса без рассеивания. Металлические наконечники соединяют контакты свечей и катушки с токопроводящей жилой, металл должен быть не подвержен электромеханической коррозии и обеспечивать плотное соединение контактов.

Пластмассовый колпачок, в который упакован наконечник контакта, обеспечивает защиту сердечника электрокабеля и трамблера с одной стороны и место стыка токопроводящей жилы и контакта свечи – с другой.

Профессиональные советы при выборе высоковольтных проводов

При выборе автомобильных бронепроводов рекомендовано учитывать тип токопроводящей жилы и материал изоляции.

тип токопроводящей жилы

Зависимо от вида токопроводящей жилы бронепровода можно поделить на три группы:

  1. Провода с медным проводником. Данный вид автомобильных бронепроводов зажигания считают традиционным и самым простым в устройстве. Это несущий проводник с медного многожильного провода, который покрыт слоем изоляции. В таком приводе минимальное сопротивление и значительный уровень помех, создаваемым им при работе. По этому, в комплект к данным проводам входят мехоподавляющие резисторы.
  2. Кабели с неметаллическим проводником и распределенным низким сопротивлением, которые состоят из стекловолокна, что пропитан графитом и сердечника, который изготовлен из льняной нити. Сердечник окутан защитной оболочкой с ферропласта, поверх которого нанесена оббивка с металлической проволоки. У таких проводов невысокое сопротивление, по этому они требуют установки помехоподавляющих приборов.
  3. Провода с неметаллическим проводником и низким распределенным сопротивлением, которые не требуют установки резисторов. Их токопроводящяя жила изготавливается из полимеров, которые пропитаны сажевыми растворами хлопчатобумажной пряжи и стекловолоконных нитей, обсыпанных графитом. Как правило, токопроводящий сердечник заключается в неметаллическую упрочняющую оплетку, покрытую слоем изоляции.

материал изоляции

Довольно часто для изоляции бронепроводов применят недорогой материал — полихлорвинил или поливинилхлорид. Диапазон температур, на которые рассчитана его работа — 20 — +120 градусов по Цельсию.

Более надежной является изоляция с эластомера, который изготовлен на основе сополимера этилена, пропилена и диенового мономера. Он имеет хорошие диэлектрические свойства и высокую сопротивляемость к влиянию агрессивных жидкостей. Помимо этого, он износоустойчив и может работать при температуре -30 до +180 градусов Цельсия.

Силикон является наиболее дорогим изоляционным материалом для бронепроводов. Он отличается высокой сопротивляемостью к перепадам температур -15 — +250, превосходными изоляционными характеристиками и неограниченным сроком эксплуатации. Именно такие показатели сделали данный неорганический полимер самым популярным и незаменимым материалом в производстве.

Стоит отметить, что изоляция автомобильных бронепроводов зажигания может быть однослойной и многослойной. При выборе высоковольтных проводов советуем выбирать  силиконовые модели с крупным диаметром сечения сердечника. Им не нужна установка дополнительных резисторов, подавляющих помехи и у них наилучшие показатели прохождения тока.

Сопротивление высоковольтных проводов, проверяем сопротивление мультиметром

Сопротивление высоковольтных проводов следует измерять с помощью мультиметра.

  1. Сначала переводим вычислительный прибор в режим омметра.
  2. Затем вытаскиваем высоковольтный провод с первого цилиндра и модуля зажигания.
  3. Электроды от мультиметра крепим к высоковольтным проводам.
  4. Проверяем все провода и наблюдаем за показателями устройства.

Вся необходимая информация о сопротивлении написана на изоляции провода. Когда он нормально работает, значение измерительного прибора должно составлять 3.5-10 кОм. Показатели могут отличаться, по этому удовлетворительными считают разброс между ними около 2-4 кОм. Если показатели выше оптимальных, необходимо произвести замену высоковольтных проводов.

Стоит сказать, что специалисты рекомендуют проводить замену бронепроводов сразу полным комплектом, во избежание накладок в результате несовпадения изготовителя и самих проводов. Показатели сопротивления способны меняться зависимо от длины провода, именно по этому между четвертым и первым цилиндров видны отклонения. Помимо этого, значение сопротивления в бронепроводах от различных производителей также имеют некоторые отличия.

Устройство высоковольтных проводов зажигания

Высоковольтные провода состоят из токопроводящей жилки, защитного слоя (его еще называют изоляцией), специальных металлических контактов и колпачков. Существует несколько видов высоковольтных проводов. К обычному (дешевому) относится тип проводов, который состоит из многожильного провода с толстой изоляцией. Сопротивление таких высоковольтных проводов равно нулю, что не правильно влияет на работу катушки зажигания.

Второй дорогой тип высоковольтных проводов состоит из нити размещенной по центру покрытой ферропластом сверху, которой намотана железоникелевая проволока. У этого типа высоковольтных проводов достаточное сопротивление, что значительно снижает радиопомехи и подходит для нормальной работы катушки зажигания. Для еще большего уменьшения радиопомех используют повышенную изоляцию. Следует отметить, что правильный порядок подключения высокольтных проводов играет важную роль в нормальной работе системы зажигания двигателя.

Изоляция высоковольтных проводов предназначена для предотвращения утечек электрического тока и изоляции жилы от влаги и других загрязнителей. Изоляция бывает однослойной и многослойной.

Металлические контакты высоковольтных проводов (наконечники) служат для установки соединения между жилами проводов и гнездами свечи зажигания и трамблером.

Требования к наконечникам высоковольтных проводов:

  • Обеспечение надежного контакта с жилок провода;
  • Надежные и прочные крепления;
  • Достаточная коррозионная устойчивость и качественная изоляция.

Колпачки высоковольтных проводов обеспечивают герметичность соединений контактов, защищая места соединений от воздействия влаги и утечек тока.

Порядок подключения высоковольтных проводов: проверка и замена высоковольтных проводов

Для проверки провода, вам понадобится мультиметр-тестер, мс помощью которого вы сможете замерить сопротивление проводов — которое должно быть не более 20 КоМ (как правило провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода выше 20 Ком — он подлежит замене. Тщательно осмотрите провода на предмет износа. При установке проводов не допускайте перегибов, перекосов или натяжки проводов.

Неисправности высоковольтных проводов

К основным неисправностям высоковольтных проводов можно отнести разрыв электрической цепи и утечку тока.

Причины неисправности: неаккуратное снятие провода, плохое соединение, окисление и в последствие разрушение жилки провода высокого напряжения. Утечка тока происходит вследствие попадания в соединение влаги. При минусовой температуре изоляция высоковольтных проводов становится жесткой и риски повреждения проводов возрастают. Срок эксплуатации тоже влияет на износ высоковольтных проводов. Ведь при работе двигателя возникает вибрация, которая воздействует на все соединения, банально разбалтывая их. Также на соединения оказывает влияние повышенная температура, которая исходит от двигателя.

Рекомендации по уходу за высоковольтными проводами:

Производите периодическую проверку высоковольтных проводов на наличие повреждений.
Проверяйте надежность соединений наконечником с элементами системы зажигания;

Все манипуляции по снятию и установке высоковольтных проводов проводите бережно и осторожно, не дергая за изоляцию.

Добавить комментарий Отменить ответ

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Great Авто
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
