Как сделать рассухариватель клапанов своими руками? 2 варианта на выбор

Рассухариватель клапанов универсальный своими руками

Самодельный рассухариватель клапанов

Самодельный рассухариватель клапанов изготовим своими руками.
При разборке и сборке любого двигателя, в большинстве случаев не обойдёшься только набором гаечных ключей.
Осуществить разборку без специальных приспособлений если и удастся, то времени такая разборка займёт значительно больше, да и детали можно испортить.
В этой статье мы рассмотрим, как изготовить простой рассухариватель клапанов, который позволит легко разобрать и собрать клапанный механизм, без порчи деталей и рук, и причём не снимая с головки двигателя впускной и выпускной коллекторы.

Метод этот работает, не спорю, но только при разборке, а как же сборка клапанного механизма? Да и зачем бить молотком по свечному ключу, который предназначен не для этого, да ещё с возможностью покалечить руку (особенно новичкам)? Когда совсем несложно изготовить простой и удобный рассухариватель, с которым работать будет одно удовольствие и без риска испортить детали и руки.
В статье «Ремонт головки цилиндров» я опубликовал фото простого рычажного рассухаривателя, в пластине которого сверлятся отверстия, на таком же расстоянии, как и в головке цилиндров (чтобы закрепить пластину болтами на плоскости головки) и которым можно рассухарить клапана не снимая головку с мотора (например чтобы поменять сальники клапанов).
Но у такого рассухаривателя есть два недостатка. Первый — это то, что пластину рассухаривателя можно закрепить на поверхности головки,  только если сначала демонтировать распредвал и крышки его постелей.

Если нет помощника, то тогда придётся как то привязывать нажатый рычаг верёвкой, что бывает трудно осуществить в подкапотном пространстве.

В этой статье мы рассмотрим два простых рассухаривателя для отечественных машин, которые не имеют выше перечисленных  недостатков, и которые кстати подойдут и для некоторых иномарок (у которых клапанный механизм как на ВАЗ 2108, 09).
А если даже и не подойдут для головки какой то иномарки, например с более современной двухраспредвальной конструкцией — DOHC, или с более древней системой клапанного механихма с нижним распредвалом — ОHV, то более универсальный рассухариватель для таких машин я подробно описал вот в этой статье.
И единственный их недостаток, это то, что работать с этими рассухаривателями можно только на снятой с двигателя головки. Но ведь и рассухаривают клапана чаще всего уже при снятой с двигателя для ремонта головки. Зато главный плюс этих рассухаривателей, это то, что работа будет выполняться при сжатых в статике пружинах, а значит спокойно и не спеша, и без усилий помощника.

Эти два рассухаривателя отличаются друг от друга не сильно, в основном размерами скоб и опорами 2.
И как я уже говорил, если изменить эти размеры конкретно под нужную головку, то можно будет использовать рассухариватель и для импортной головки любой машины или мотоцикла.
Как изготовить эти рассухариватели, думаю понятно из рисунков. Основная деталь это скоба, которую нужно будет вырезать из листового металла толщиной 12 — 14 мм.

Вырез в опоре можно будет сделать и без фрезеровщика, с помощью обычной «болгарки».
Надеюсь, когда вы изготовите один из этих самодельных и простых рассухаривателей клапанов, то разборка головки пойдёт намного быстрее и работать будет одно удовольствие; успехов всем.

Покрытие поршней молибденом

Так же, как и нитрид титановое покрытие, покрытие из молибдена защищает поршень от большого перегрева, уменьшает сопротивление к стенкам блока цилиндров, предотвращает появление царапин на с его стенках.

Одно из хорошо зарекомендовавших молибденовых покрытий является марка МС2000.

Хватает его на 50 000 км пробега автомобиля, главное при его нанесении на поршень четко придерживаться инструкции по применению.

Топ 5 универсальных рассухаривателей

Если вы время от времени проводите работы над головкой блока цилиндров и рассухариваете клапаны, то вам обязательно нужен рассухариватель клапанов. Ниже я опишу наиболее популярные и дешевые универсальные рассухариватели.

Самодельный рассухариватель.

Этот вариант имеет право на жизнь. За образец обычно берется рассухариватель рычажного типа. Самое главное преимущество такого рассухаривателя – это изготовление инструмента под свои нужды. Вы можете изготовить несколько нажимных колец, разного диаметра и длины, или при помощи отверстий на рычаге задать более широкий диапазон регулировки. Все в ваших руках.

Автом-2

Самый дешевый и распространенный рассухариватель на российском рынке. Цена его колеблется в районе 250 рублей. Что согласитесь совсем уж немного. Производится в городе Воронеже. Зарекомендовал себя как надежный и удобный инструмент. К недостаткам можно отнести то, что он создавался специально для двигателей автомобилей ВАЗ. Применение данного рассухаривателя затруднено на двигателях других концернов.

Licota ATA-1404

Универсальный рассухариватель от известной компании Licota. Широкий спектр применения сделали его очень популярным. Чаще всего применяется на СТО мелкой и средней руки, которые специализируются на ремонте двигателей. В комплекте идет адаптер для подачи сжатого воздуха в цилиндр. Рассухариватель может удерживать клапанную пружину в сжатом положении, что освободит ваши руки. К недостатку стоит отнести цену. Средняя цена на рынке – 5 500 рублей.

Licota ATA-0014

Универсальный рассухариватель с зацепом за нижние витки пружины от все той же компании Licota. Очень удобный и относительно дешевый рассухариватель. Позволяет очень быстро и практически без предварительной подготовки производить процедуру рассухаривания клапанов. К недостаткам стоит отнести – затрудненное применение на двухвальных двигателях, отсутствие адаптера для подачи сжатого воздуха в цилиндр. Средняя цена на рынке – 2 400 рублей.

Licota ATA-0035

Универсальный рассухариватель для двигателей с центральными свечными колодцами. Очень удобный рассухариватель. Спросите на СТО, специализирующихся на BMW, каким рассухаривателем они пользуются? Ответ, с вероятностью практически в 100%!, будет — Licota ATA-0035. Удобство использования, все необходимое в комплекте, сделали этот универсальный рассухариватель лучшим, для двигателей с центральным расположением свечей зажигания. Средняя цена на рынке – 5 000 рублей.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

  • винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока;
  • рычажные (универсальные). С ними головку снимать не нужно;

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Принцип изготовления

Соорудить качественный рассухариватель клапанов своими руками можно всего за несколько часов, используя во время работы простые чертежи. В основе агрегата лежит рычаг с прикрепленными к нему двумя мощными кронштейнами. Для фиксации можно использовать обычные гайки и винты. В результате у мастера должно получиться шарнирное соединение. Для сборки приспособления необходимо подготовить:

  • Классический сварочный аппарат.
  • Болгарку.
  • Две небольшие планки для производства кронштейнов.
  • Стандартную заготовку из прочного металла для рычага.
  • Прочную трубу. Ее диаметр должен быть немного больше, чем сама тарелка. Длина изделия должна быть в пределах пяти сантиметров.

Чтобы готовый самодельный рассухариватель клапанов для ВАЗ получился максимально прочным и долговечным, нужно к самой компактной планке приварить небольшую шайбу диаметром десять миллиметров. К полученной заготовке прикрепляют заранее подготовленный кусок трубы. Чтобы привести конструкцию в действие, нужно зафиксировать короткий кронштейн исключительно за край головки, а среднюю деталь установить на тарелку. При нажатии на ручку конструкции можно быстро отжать пружину вниз, освобождая при этом доступ к сухарям.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Конечно, опытные автомобилисты знают, как можно снять клапан без этого инструмента – при помощи свечного ключа и молотка. Однако такой способ, во-первых, травмоопасен, а во-вторых, не поможет в дальнейшем поставить сухарики на свое место.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

  • винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока;
  • рычажные (универсальные). С ними головку снимать не нужно;

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Нюансы управления климатическими системами

Кондиционер в автомобиле управляется простой системой, которая без проблем осваивается неопытными пользователями. Для работы с кондиционером панель управления комплектуется различными элементами и кнопками. Одни из них контролируют работу компрессора, другие скорость вращения вентилятора, а третьи направляют воздушные потоки. Водитель должен внимательно настраивать данные параметры, что не всегда удобно.

Работать с климат-контролем намного удобнее и проще. Для достижения комфортной температуры необходимо просто выбрать автоматический режим и установить нужный показатель температур. Всё остальное возьмёт на себя электронная система управления, встроенная в климат-контроль.

Что нужно, чтобы сделать рассухариватель самому

Для изготовления этого приспособления понадобятся, прежде всего, подходящие материалы. Для струбцинного варианта нужно иметь:

  • Металлический профиль или листовой металл толщиной 10-15 мм;
  • Пару крупных болтов или шпилек (из них будут изготовлены винты, поэтому длина каждого не менее 15 см);
  • Две соразмерные с болтами гайки.

Для рычажного варианта необходимо заранее запастись следующими элементами:

  • Металлическая труба или прут диаметром около 15 мм и длиной до 40-50 см;
  • Две стальные полосы шириной 20-30 мм и длиной 5 см. Толщина около 3 мм.
  • Две полосы шириной 20-30 мм, толщиной до 3 мм, длина 15 см;
  • Два болта 6х25 мм с гайками и шайбами;
  • Две стальные шайбы (можно изготовить самостоятельно). Первая имеет диаметр 25 мм, толщину около 3 мм, внутреннее отверстие 8 мм. Вторая имеет диаметр чуть больший, чем тарелки пружин. Ее толщина не менее 5 мм.

Само собой, сделать рассухариватель клапанов без подручных инструментов не получится. Потребуется:

  • Болгарка или ножовка по металлу;
  • Сварочный аппарат (придется сделать несколько швов по 2-3 см);
  • Тиски;
  • Дрель и сверла по металлу;
  • Гаечные ключи.

Винтовой рассухариватель

Это более простые в эксплуатации механизмы. Существует несколько разновидностей таких инструментов. В гаражных условиях можно легко изготовить реечный вариант, но недостатком такого приспособления будет его заточенность под одну модель двигателя. Струбцинные варианты, по сути, являются универсальными. Сделать их несложно:

  • Из листового металла толщиной 12-15 мм. вырезают скобу, это будет силовым каркасом приспособления;
  • Зажимной болт делается из любой шпильки, подходящей по диаметру. При наличии токарного станка болт лучше сделать самостоятельно;
  • Делаем опору. Для этого, придется обратиться к токарю, готовый элемент приваривается к скобе;
  • Гайку приобретаем, но если зажимной болт вытачивался самостоятельно, то лучше сделать и ее. После гайку приваривают к опоре;
  • Привариваем втулку. Сначала она крепится к недлинному штырю, который в свою очередь крепится к скобе. Втулку лучше подбирать с отверстиями по краям, это облегчит извлечение сухарей.

Проводим ходовые испытания. Для этого, готовое приспособление устанавливают на головку блока. При этом, втулка ставится на тарелку пружины. С помощью зажимного болта производится движение. Втулка прижимается к тарелке, и сдвигает ее вниз. Ваша задача снять пинцетом сухари, и закончить разборку клапана. Если планируется дальнейшее использование этого клапана, необходимо запомнить его местоположение. Обычно заодно меняют маслосъемные колпачки.

Для реечного варианта вам понадобится собственно металлическая рейка. Она приваривается к опорным ногам, которые оборудованы приспособлениями для установки на головку. В рейке имеется прорезь, по которой перемещается плашка со шпилькой. На конце шпильки находится обрезок трубы. Закручивая шпильку, можно зажать пружину клапана и извлечь сухари.

Заключение

. Для полноценного и быстрого ремонта двигателя необходимо наличие некоторых инструментов. Благодаря которым, вы значительно ускорите время работы. Поэтому, многие интересуются, как сделать рассухариватель клапанов своими руками. Ведь без этого инструмента провести ремонт ГБЦ достаточно сложно.

Что такое сухарь крепления пружины клапана?

Сухарь крепления пружины клапана — это маленькая деталь, которая состоит из двух одинаковых частей, если сложить эти части вместе, то получится конический цилиндр. На внутренней стороне сухарей сделаны крепления, при помощи которых сухарь крепится к стержню клапана. На стержне клапана обязательно присутствуют проточки, куда вставляются крепления сухаря.

Клапанная пружина всегда стоит в сжатом состоянии. Пытаясь разжаться, она толкает тарелку клапана вверх. Тарелка клапана обжимает сухарь вокруг стержня клапана. Сухарь, который держится за проточки на стержне клапана, не дает тарелке двигаться вверх и тем самым разжиматься клапанной пружине. Именно за счет этого клапан закрепляется в клапанном седле.

Рассухариватель клапанов.

Делая ремонт транспортного средства, слесарь использует большое количество инструментов. А в некоторых ситуациях необходимым становится использование такого специального приспособления, как рассухариватель клапанов. Его главная задача ясна уже из названия — помощь специалисту в снятии сухаря клапана.

Что такое рассухариватель клапанов?

Поэтому в первую очередь будем разбираться, что представляет собой сухарь, где именно он располагается на клапанах и почему его съем можно сделать только с помощью специального инструмента.

Итак, как известно, основная задача выпускного и впускного клапанов заключается в плотном закрывании окна цилиндра двигателя, а также в открывании его в нужный момент.

Реализация данного процесса осуществима благодаря двум возвратным пружинам: они давят на тарелку, которая в свою очередь соединена со стержнем при помощи сухариков. Они-то, вместе с усилием пружин, и удерживают клапан при выполнении своей главной функции прочно в седле.

Выглядят эти сухарики как цилиндр небольшого размера, разделенный на две половины. Внутри его поверхности располагается шип, входящий в паз клапана. Наружный диаметр сухарей больше внутреннего диаметра тарелки. Следовательно, они очень надежно и сильно удерживаются – настолько сильно, что снять их можно только рассухаривателем.

Последний, кстати, является довольно простым сооружением, который можно соорудить самостоятельно. Для этого понадобится лишь 3 элемента: рычаг, кронштейн для нажатия на тарелку и удерживающий кронштейн.

Первый можно изготовить из металлической трубы (ее длина не должна превышать пол метра), диаметром от полутора до трех сантиметров, а два последних — создать по одной схеме, только у одного должно быть отверстие для крепления его на шпильке головки, а у второй – упорная шайба с внутренним диаметром меньше тарелки клапана, но превышающим его внутреннее отверстие.

Как рассухаривать клапана правильно?

По сути, технология демонтажа цилиндров сухарей является несложной задачей, с которой может справиться любой непрофессионал. Для этого нужно лишь заручиться технологической картой и рассухаривателем.

Итак, для того, чтобы сделать рассухаривание, потребуется выполнить следующие действия. В первую очередь необходимо кронштейн рассухаривателя с отверстием закрутить на шпильке головки с помощью гайки либо прикрутить болтом. А второй кронштейн установить на тарелку клапана и делать аккуратный нажим на конец рычага. Таким образом, двигаясь по клапану вниз, тарелка высвободит сухарики, которые после аккуратно снимаются. Далее за ними можно уже произвести снятие пружины и клапана.

Конечно, снять сухарики можно и любым другим подручным инструментом, но вот установить их обратно на свое место без специального приспособления у вас вряд ли получится. Поэтому перед началом ремонта необходимо подготовиться, то есть приобрести либо самостоятельно изготовить рассухариватель.

https://youtube.com/watch?v=r8fb-I9gF4I

Как неправильно снимать сухари?

Многие для того, чтобы демонтировать сухарики, применяют отрезки трубы либо свечной ключ: один конец трубки ставят на тарелку клапана, а по второму делаются сильные удары молотком. В результате ударов происходит освобождение сухариков от тарелки, и они выскакивают со своих посадочных мест.

Однако иногда во время данного процесса может происходит залипание, в результате которого можно получить согнутую тарелку либо стержень клапана. Следовательно, если не хотите «нарваться» на лишние финансовые затраты, не испытывайте судьбу – используйте рассухариватель клапанов.

Без рассухаривателя

Без рассухаривателя клапанов сухари пытаются снять следующим образом. Берут трубу подходящего диаметра, устанавливают на тарелку крепления пружины и бьют по трубе молотком. При ударе тарелка сдвигается вниз, сжимает пружину и освобождает сухари, которые падают на поверхность тарелки. После этого пружина разжимается, и сухари разлетаются в разные стороны. Назвать данный метод съема сухарей кроме как варварским я не могу.

При использовании данного метода возможно повреждение клапана, пружины или тарелки пружины. Также возможна потеря сухарей. Я уже не говорю о том, что сухари могут упасть в масляные каналы двигателя, и тогда вам обеспечена полная разборка двигателя и поиски в нем сухаря.

Рычажный рассухариватель

Для этого вам понадобится 2 металлические планки и стальная труба, подходящего размера. Также пригодится болгарка и сварочный аппарат. Планки нужно разрезать по размерам. Одна будет примерно в 2 раза короче. От трубы отрезают кусок около 3 сантиметров, и приваривают к ней короткую планку. Получившуюся конструкцию подвижно соединяют с длинной планкой, к которой приделывается ручка.

Работает эта система следующим образом: трубу надставляют на тарелку клапана. Конец длинной планки зацепляют за край головки, и нажимают на ручку, пружина уходит вниз, что позволяет пинцетом извлечь сухари.

Изготовление винтового рассухаривателя

  1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
  2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
  3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
  4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Изготовление винтового рассухаривателя

  1. Изготовление скобы-каркаса. Это основная деталь данного типа рассухаривателя. Ее можно вырезать из цельного листа металла, но намного удобнее будет сварить из нескольких кусков профиля или толстых стальных полос. Размеры зависят от конкретной модели авто, но усредненные внутренние показатели такие: длина не менее 210 мм, ширина не менее 150. В итоге получается каркас в виде большой печатной буквы С.
  2. После того, как скоба будет готова, на торцы коротких отрезков навариваются гайки.
  3. К одному из болтов также приваривается отрезок трубы. Ко второму приваривается либо большая шайба, либо тарелка клапана – это будет опора.
  4. Болты вкручиваются в приваренные гайки так, чтобы они при завинчивании двигались по направлению друг к другу и к центру скобы.

Как самому сделать рассухариватель клапанов

Хорошо, когда в любом гараже, не говоря уже о мастерской, имеется нужный инструмент. Но не всегда есть возможность купить его. Иногда проще сделать самому. Например, такое приспособление, как рассухариватель клапанов своими руками сделать выгоднее, чем приобретать.

Что такое рассухариватель и для чего он нужен

Для начала стоит вспомнить, как держатся клапаны в газораспределительном механизме любого двигателя. Итак, впускные и выпускные клапаны удерживаются в закрытом состоянии при помощи пружины. Она в свою очередь фиксируется на стержне клапана тарелкой и сухарями.

Чтобы извлечь клапан, необходимо сжать пружину и вынуть сухарики. Как раз с этой задачей должен справляться рассухариватель.

Конечно, опытные автомобилисты знают, как можно снять клапан без этого инструмента – при помощи свечного ключа и молотка. Однако такой способ, во-первых, травмоопасен, а во-вторых, не поможет в дальнейшем поставить сухарики на свое место.

Для решения задачи существует специнструмент. Рассухариватели бывают двух основных типов:

винтовые (в виде струбцины). Работают только на снятой с двигателя головке блока;
рычажные (универсальные). С ними головку снимать не нужно;

Первый вариант позволяет освободить руки мастера, удерживая пружину в сжатом состоянии. Второй вариант требует постоянного участия хотя бы одной руки. Он состоит из длинного рычага, упора и кронштейна для фиксации на блоке цилиндров.

Как один вид приспособления, так и другой продается в магазинах. Но многие изделия имеют либо низкое качество, либо высокую стоимость. Поэтому стоит поискать чертежи для рассухаривателя клапанов, чтобы самому сделать надежный недорогой инструмент.

Как рассухарить клапана в ГБЦ

Если вы ремонтировали свой автомобиль самостоятельно, то наверняка слышали про такое приспособление как рассухариватель клапанов. Нужен он для того, чтобы извлечь клапан из направляющей втулки, предварительно освободив от сухаря.

Итак, если вы ни разу не сталкивались с подобной процедурой, то можете посмотреть, как это происходит на наглядном примере автомобилей ВАЗ «классика». Разумеется, для проведения подобной процедуры нам понадобится специальное приспособление, которое и называется рассухариватель клапанов.

На фото выше показано наглядно, как выглядит это приспособление в действии. Разумеется, предварительно необходимо снять клапанную крышку, чтобы добраться до самих клапанов

Но здесь стоит иметь ввиду, важно понимать, с какой целью вы будете их рассухаривать:

  • если для замены клапанов, то всё это делается при уже снятой ГБЦ с блока
  • если же для замены сальников (маслосъемных колпачков), тогда снятие ГБЦ не требуется

Но во втором случае нужно добиться того, чтобы при нажатии на клапан, он упирался внутри цилиндра в препятствие, чтобы можно было его рассухарить. Сделать это можно довольно просто: открутить свечу зажигания и в отверстие вставить оловянную проволоку или даже веревка сойдет, главное — не повредить цилиндр внутри.

Когда будет хороший упор, можно при помощи приспособления нажимать на пружину клапана, чтобы получить примерно следующую картину:

Как видите, пружина клапана должна максимально сжиматься от действия съемника, а сухари в этот момент остаются свободными на клапане. Их можно без проблем снять либо при помощи пинцета, а ещё удобнее с помощью магнитной рукоятки, как и показано на фото ниже.

После этого можно вынимать пружину для дальнейших действий, так как больше дополнительных манипуляций не требуется.

А вот когда все необходимые действия и ремонт закончен, потребуется вновь установить сухари на свои места. И тогда понадобится всё выполнить в обратной последовательности: так же сжать пружину, и установить сухари на свои места. Ослабить пружину, и то же самое выполнить с другими клапанами.

  • Как завести машину при помощи веревки
  • Замена тосола на Калине и Гранте своими руками

Британский порт превращается в гигантский автопарк

Рассухариватель клапанов универсальный своими руками

Вопрос, где взять рассухариватель клапанов, возникает перед автолюбителем после того как он решит отремонтировать головку блока или поменять маслосъемные колпачки своими руками. Сделать такой ремонт без этого приспособления не представляется возможным.

Для чего нужно это приспособление

Рассухариватель клапанов нужен для сжатия клапанных пружин при разборке, а также при последующей сборке газораспределительного механизма.

Виды рассухаривателей

Рассухариватели бывают двух видов:

  1. Для работы только на демонтированной головке.
  2. Универсальные. Позволяют работать как не снимая головки, так и после ее демонтажа.

Рассухариватель клапанов для ремонта снятой головки напоминает струбцину для сжатия толстых деталей, которая своими упорами нажимает с одной стороны на тарелку, накрывающую пружины, а с другой стороны на клапан. Этот инструмент, конечно, намного удобнее универсального рассухаривателя, так как после сжатия пружин оставляет руки свободными и не мешает вынимать сухари из гнезда. Но использовать его можно только когда головка снята, а ведь не станешь же снимать головку блока только для того, чтобы поменять маслосъемные колпачки. Поэтому автолюбители обычно обходятся универсальным.

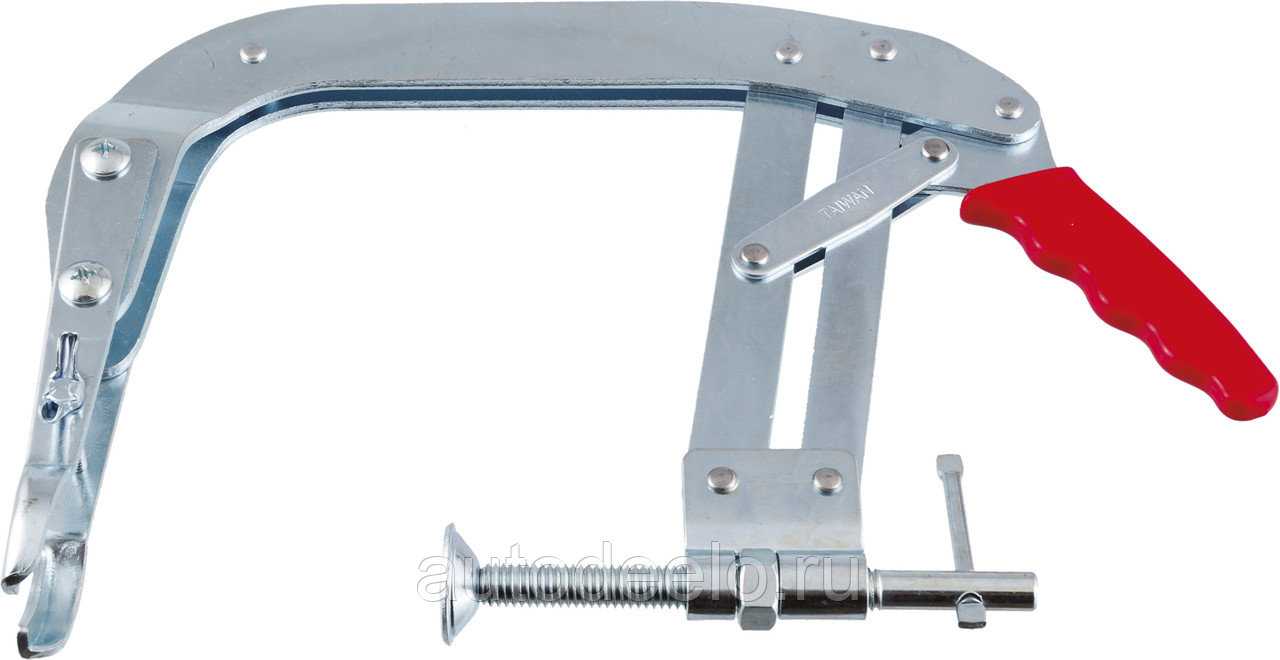

Универсальный рассухариватель

Такое приспособление состоит из рычага и двух кронштейнов, шарнирно прикрепленных к нему при помощи винтов с гайками или заклепок. Кронштейн, находящийся на краю рычага, служит для крепления устройства к головке. Он чаще всего оканчивается толстой стальной шайбой с отверстием диаметром около 8 мм. Для приведения рассухаривателя в рабочее состояние ее надевают на шпильку крепления постели распредвала и закрепляют гайкой. Кронштейн, располагающийся посередине рычага, оканчивается шайбой диаметром чуть больше тарелки прикрывающей пружины и служит для надавливания на нее.

При наличии желания и необходимых инструментов это приспособление можно легко сделать своими руками. Вот список инструментов необходимых для его изготовления:

  • Ножовка по металлу.
  • Дрель со сверлами.
  • Сварочный полуавтомат.

Не беда если у вас нет полуавтомата, так как в этой конструкции нужно сделать всего четыре сварочных шва длиною по 1 см каждый.

Чтобы сделать своими руками это приспособление вам нужно запасти следующие материалы и крепежные изделия:

  • Отрезок стальной трубы диаметром около 1,5 см – 40 см.
  • Винты М 6×25–2 шт. и гайки для них (тоже 2 шт).
  • Стальные полосы 1×5 см толщиной 3 мм – 2 шт.
  • Стальные полосы 1×15 см толщиной 3 мм – 2 шт.
  • 2 стальные шайбы. Одна диаметром 2,5 см, толщиной 3 мм с отверстием Ø 8 мм посередине, другую же, если вы не токарь, изготовить своими руками не получится. Диаметр второй шайбы должен быть на 0,6 см больше диаметра тарелки пружин, а толщина ее – 5 мм. На ее рабочей стороне следует выполнить выемку глубиной 2–3 мм диаметром равным наружному диаметру тарелки. А посередине сделать отверстие размером немного меньше выемки.

Для того чтобы можно было начать сборку приспособления, нужно из шайб и стальных полос сделать кронштейны. Для этого положите упорную шайбу выемкой вниз, а на ее края поставьте диаметрально противоположно стальные полосы и приварите их. Второй узел делается также, разница лишь в том, что шайба кладется произвольно. После того как сварка остынет нужно в каждой полосе просверлить по отверстию Ø 6,5 мм. Они должны располагаться на расстояние 0,3–0,4 см от неприваренных краев.

После этого тем же сверлом просверлите два отверстия в отрезке трубы. Одно из них на расстоянии полсантиметра от края, другое посередине. Теперь можно собирать наше устройство. При помощи винтов и гаек прикрепите кронштейн с ровной шайбой к краю рычага, а другой посередине. После окончания крепления устройство готово к эксплуатации.

После снятия распредвала наденьте крайний кронштейн на шпильку, которая удерживала постель, и наверните на нее гайку. Фигурную шайбу другого кронштейна установите на тарелку, накрывающую пружины клапана и нажмите рукой на рычаг. Наружная поверхность двух сухарей сложенных вместе является усеченным конусом, так же как и посадочное место под них в тарелке. Поэтому иногда тарелка при нажатии на нее удерживается сухарями на стержне клапана. В этом случае нужно слегка ударить сверху по середине рычага молотком. Когда пружины сожмутся, а тарелка опустится вниз по стержню клапана, свободной рукой возьмите пинцет и выньте им сухари из гнезда. Снимете обе пружины вместе с остальными деталями со штока и переставляйте устройство на следующую шпильку.

Подведем итоги

С учетом приведенной выше информации становится понятно, что  климат-система в машине имеет целый ряд преимуществ по сравнению с кондиционером. Однако не стоит забывать о более высокой стоимости таких систем. Также автоматическая климатическая система включает в себя большое количество деталей, датчики температуры воздуха и антифриза, активаторы и сервомеханизмы для управления потоками, электронный блок управления и т.д.

Рекомендуем также прочитать, что такое навесное оборудование двигателя

Из этой статьи вы узнаете, какое оборудование является навесным, а также на что обращать внимание при появлении различных шумов и звуков при работе ДВС

Вполне очевидно, что более сложная конструкция означает меньшую надежность и ресурс. Получается, хотя климат удобнее обычного кондиционера, однозначно ответить на вопрос, “климат” или кондиционер, сложно.

Если машина новая и потенциальный владелец готов доплатить, лучше брать версию с климат-контролем. Если же автомобиль старше 5-7 лет, тогда нужно быть готовым к тому, что система может давать сбои и потребует затратного ремонта. В таком случае простой автокондиционер выглядит более привлекательным.

Напоследок отметим, что любая система в автомобиле нуждается в обслуживании. При этом кондиционер или климат не являются исключением. Следует регулярно менять фильтр салона, проверять давление фреона в системе,  при возникновении сбоев осуществлять диагностику и заправку кондиционера в авто и т.д.
