Какой тепловой зазор у поршневых колец является нормой?

Тепловой зазор поршневых колец

ПК представляют собой пружинные диски с одним разрезом – при установке на поршень они разжимаются, а в гильзе плотно прижимаются к ее стенкам. Чтобы достигалось максимальное сжатие рабочей смеси, стенки цилиндров должны быть максимально гладкими (без дефектов), а форма внутренней полости идеально круглой. На поршне ПК размещаются в специальных канавках, причем, они посажены неплотно, и на холодном поршне перемещаются в канавках свободно.

Поршневые кольца имеют тепловые зазоры:

  • между ПК и канавкой;
  • в стыке.

Зазоры обязательно должны быть определенными, если они больше или меньше положенного значения, поршневая группа быстро выйдет из строя. Следует учитывать тот фактор, что при нагреве металл расширяется, и если тепловой зазор ПК будет слишком маленьким, поршневая группа начнет перегреваться. При больших зазорах не обеспечивается герметичность, возникают потери мощности.

Для легковых автомобилей, как правило, устанавливаются следующие зазоры:

  • между канавками и КПК – от 0,02 до 0,08 мм (для верхнего кольца зазор должен быть немного больше);
  • между канавками и МПК – от 0,05 до 0,06 мм;
  • на стыке – от 0,25 до 0,5 мм.

По мере износа зазоры в ПК увеличиваются, и они не должны превышать:

  • между кольцом и канавкой – 0,15 мм;
  • на стыке – 1,0 мм.

Прибор для измерения зазоров

Как правильно использовать микрометр, чтобы определить размер зазора на поршневых кольцах? Нужно померить диаметр поршня сразу в нескольких местах по его окружности. Потом измерить ширину канавок, используя при этом специальные щупы.

После измерений следует вычислить средний показатель значения зазоров. Если показатели отличаются друг от друга, то следует заменить поршень, если показатели одинаковы, то всё в порядке.

В-четвёртых, измерение зазоров в замках поршневых колец. Выполнять данное измерение можно как при помощи специальной оправы, так и при наличии простого предмета цилиндрической формы. Показатели и параметры зазора следует измерять при помощи специального щупа. Параметры зазора пригодного для эксплуатирования имеют следующие пропорции – 0,25-0,45 мм.

При этом может допускаться погрешность равная 1,0 мм, которая может возникнуть в результате износа детали. В том случае, если размер зазора выше нормы, то поршень необходимо поменять. Если же измеренный зазор меньше указанных параметров (0,25 мм.), то всё, что нужно это просто подточить торцы до нужного размера.

В-пятых, измерение зазора между поршнями и цилиндрами. Данное измерение основывается на установлении соответствия между уже измеренными диаметрами поршня и цилиндра. Здесь стандартные показатели равны от 0,025 до 0,045 мм, при возможном износе 0,15 мм.

Рейтинг для различных двигателей ICE Lifan

При установке новых колец двигателя, которые не имеют внешних дефектов, нет необходимости измерять осевые зазоры. Вот почему значения этих зазоров не приводятся в литературе по ремонту. Но зазор в кольцевом замке должен быть измерен и оценен с использованием рекомендаций производителя. Предельные значения зазоров в замке приведены ниже.

Солано 620

Двигатель седана модели Solano 620 аналогичен двигателю Toyota 4A-FE, объем которого составляет 1,6 литра. Поэтому мы будем использовать рекомендации этой компании (Toyota):

  • Верхняя компрессия: 0,250. 0,450 (1,050);
  • Нижнее сжатие (AE-92, AT-180): 0,150. 0,400 (1000);
  • Нижнее сжатие (AE-101, AT-190): 0,350. 0,600 (1200);
  • Масляный скребок: 0,100. 0,500 (1100).

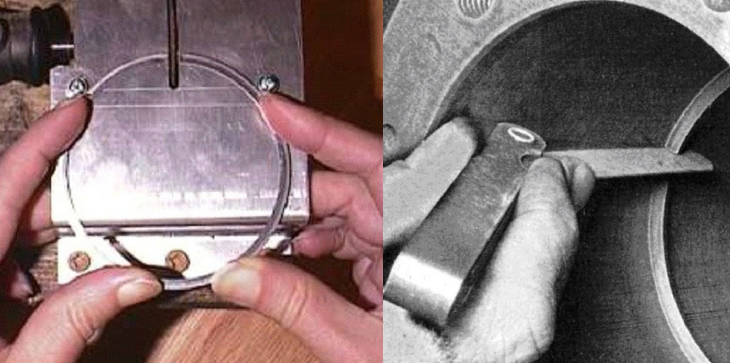

Максимальный лимит указан в скобках. Если оно превышено, необходимо провести капитальный ремонт. Сверлить блок и так далее.

X60 кроссовер

Здесь у нас есть двигатель, похожий на кроссовер Toyota RAV4 (1.8). Поэтому мы снова используем рекомендации Toyota:

  • Верхняя компрессия: 0,250. 0,450 (1,050);
  • Нижнее сжатие: 0,350. 0,600 (1200);
  • Масляный скребок: 0,150. 0,500 (1050).

Мы надеемся, что здесь нет вопросов. Значения подходят для двигателя 1ZZ-FE (1,8 л).

Обратите внимание, что детали поршня предъявляют очень высокие требования к качеству. Это потому, что на них влияют силы инерции, газовые силы и высокие температуры

Дизайн комплекта, его размеры и требуемые размеры, соответствие выбранного материала, точное внедрение технологий производства. Все это необходимо для длительного технического обслуживания. Но здесь мы не учли зазор в поршневых кольцах. Посмотрим, что это.

Функции поршневых колец

Поршневые кольца предназначены выполнять функции:

  1. Герметизация поршневого пространства, с сохранением давления верхними компрессионными кольцами.
  2. Отвод тепла от стенок гильзы.
  3. Снижение расхода масла.

Проверка зазора в замках внутри цилиндров

Замок поршневого кольца — стык между двумя концами, которые способны сжиматься до сотых частей миллиметра. Концы имеют прямой или косой срез, при прямоугольном сечении профиля.

Укладывая кольца в канавки, стыки размещаются под углом 120° (если 3), а при двух кольцах — под 180°, что ограничивает просачивание газов, масла в картер, под поршень.

Маслосъёмные кольца предназначены снимать со стенок цилиндра излишки моторной смазки. Рассчитаны оставлять на зеркале тонкий слой плёнки, настолько малый, что измеряется микронами. Конструкция предусматривает радиальные, сквозные щели, через которые снимаемое со стенок масло сливается в картер.

Выпускаются из литого чугуна с прорезями или расширителями. Представляют два кольца (верхний, нижний), пару радиальных или осевых расширителей.

О тепловом зазоре

Общим элементом колец считаются замки, поскольку целевая задача компенсировать тепловое расширение во время работы. Замки претерпевают давление газов, температурные нагрузки, другое инертное воздействие. Это напряжение берёт на себя мизерное расстояние между концами колец.

Для чего же нужен тепловой фактор?

Представим отсутствие зазора между пролётами мостов, железнодорожных рельсов или компенсаторов на магистральных трубопроводах. Солнечный нагрев, расширение, например металла рельсов, не имеющих зазора при укладке, приводит к неизбежному их изгибу со всеми вытекающими последствиями.

В случае с поршневыми кольцами, отсутствие стыкового зазора приводит к поломке и поршня.

Итак, свободное вращение колец исключает стыковые соприкосновения внутри канавки поршня. Конструкция предусматривает разрезы, упреждающие заклинивание от перегрева. Эта особенность способствует плотному касанию к зеркалу цилиндра.

Допускаемый интервал стыка не превышает 0,3-0,6 мм. При малом зазоре стыка, например 0,2 мм, нагретые детали способны оставлять задиры на цилиндре.

Кстати, предпочтение отдаётся деталям с косыми срезами концов. Прямые концы обладают большим давлением на стенки, что преждевременно выводит из строя гильзу, способствуя утечке масла.

Раскоксовка поршневых колец

Если мотор начинает дымить, есть вероятность, что в канавках поршней залегли кольца. В наше время есть немало различных современных средств для раскоксовки поршневых колец, и многие водители используют их для восстановления работоспособности мотора. Среди наиболее популярных составов можно отметить:

  • Nitrox Power;
  • ЛАВР МЛ-202;
  • Титан;
  • LIQUI MOLY;
  • WYNN’S.

Автомобилисты полагают – если движок задымил, нужно воспользоваться средство для раскоксовки, и мотор заработает в прежнем режиме, без расхода масла и без дыма. Действительно, иногда эти средства помогают, но только лишь в тех случаях, когда мотор долго простоял без движения (например, после зимы), и от влаги в нем залегли ПК. Если машина подлежит длительной консервации (ставится в гараж на зимнее хранение) следует вывернуть свечи зажигания и в цилиндры залить масло, а свечные отверстия заткнуть чопиками. При такой профилактике и свечи не отсыреют, и на гильзах не скопиться ржавчина.

Но если все-таки забывчивый автовладелец не предпринял меры профилактики, можно воспользоваться средством для раскоксовки. От ржавчины в цилиндрах избавляемся следующим образом:

  • сдергиваем высоковольтные провода;
  • выкручиваем все свечи зажигания;
  • проворачиваем коленчатый вал так, чтобы все поршни находились в среднем положении;
  • в каждый цилиндр заливаем по 45 мл жидкости, наживляем свечи зажигания;
  • оставляем «отмокать» цилиндры на 6-7 часов;
  • зачем выворачиваем свечи, несколько оборотов прокручиваем стартером, чтобы вся грязь из двигателя вылетела;
  • снятые детали устанавливаем на место, запускаем мотор. Первое время он может сильно дымить, но затем дым пройдет.

Автовладельцам следует помнить, что  раскоксовка не является панацеей от всех бед, и если поршневые кольца изношены, то поможет только их замена.

https://youtube.com/watch?v=uwl-MALsW-o

Подбор поршневых колец: размеры и материалы изготовления

Капитальный ремонт или тюнинг двигателя обычно предполагает необходимость полной разборки ДВС для замены элементов ЦПГ и КШМ. В ходе выполнения работ в ряде случаев необходимо растачивать блок цилиндров, затем производится хонингование цилиндров. Далее требуется точный подбор поршней по размерам гильз, параллельно меняются поршневые кольца, поршневые пальцы и шатуны, производится замена или ремонт коленчатого вала и т.д.

Замена поршневых колец и самих поршней на бензиновом или дизельном моторе предполагает максимальное уплотнение щелевых зазоров. В данной статье мы поговорим о том, как правильно сделать подбор поршней, а затем подобрать к ним подходяще по размеру поршневые кольца.

Читайте в этой статье

Признаки износа поршневых колец

Чтобы понять, надо ли менять поршневые кольца, необходимо  изучить симптомы, которые прямо или косвенно укажут на необходимость такой замены. Сразу отметим, что не стоит рассчитывать на ту сумму, которую изначально озвучил механик или автосервис в ответ на вопрос заказчика, сколько стоит замена поршневых колец.

Дело в том, что поменять только поршневые кольца и полностью решить проблему зачастую не удается, так как после вскрытия мотора обычно выявляются дополнительные скрытые дефекты. По этой причине необходимо заранее быть готовым к более серьезным расходам на ремонт двигателя.

Надвигающаяся замена поршневых колец определяется по следующим признакам:

  • двигатель теряет мощность;
  • машина очень плохо заводится «на холодную»;
  • в отдельных случаях мотор с трудом запускается «на горячую»;
  • наблюдается повышенный расход моторного масла;
  • двигатель дымит синим или серым дымом;
  • увеличивается расход топлива;

От общего состояния колец и всей ЦПГ зависит показатель компрессии, по которому можно определить состояние мотора. Обычно при описанных выше симптомах компрессия в цилиндрах снижается, растет давление картерных газов.

Потеря мощности, повышение расхода топлива и затрудненный запуск чаще всего являются главными причинами, которые заставляют владельца менять поршневые кольца или делать комплексный ремонт ДВС. Силовой агрегат с неисправными кольцами плохо заводится, особенно после простоя в холодное время года. При езде под нагрузкой такой двигатель не «тянет».

Неисправности поршневых колец могут быть вызваны естественным износом, а также перегревом двигателя. Во втором случае даже на новом моторе кольца теряют свои свойства и перестают выполнять прямое назначение. Наиболее подвержены перегреву маслосъёмные кольца коробчатого типа.

Значительный расход моторного масла часто возникает по причине того, что изношенное маслосъемное кольцо не убирает в должном количестве масло со стенок цилиндров и активно пропускает смазку через неплотности в камеру сгорания. Результатом становится закоксовка и дымление двигателя. Также остатки несгоревшего в двигателе масла активно загрязняют систему выпуска, выводя из строя фильтры и катализаторы. Проблема еще больше усугубляется.

Для точной диагностики состояния ЦПГ замеры компрессии необходимо подкреплять анализом цвета и содержания выхлопных газов. Дело в том, что ухудшение качества уплотнения поршневыми кольцами может компенсироваться моторным маслом. В этом случае показатель компрессии бывает приближен к допустимому, при этом расход масла все равно будет увеличен.

Помните, эксплуатация двигателя с изношенными кольцами заставляет в значительной мере прогрессировать износ зеркала цилиндра.  По этой причине менять поршневые кольца необходимо как можно раньше после точного определения неисправности. Данная рекомендация поможет избежать увеличения стоимости последующего ремонта двигателя.

Повышенный расход топлива в случае проблем с поршневыми кольцами возникает в результате того, что  компрессия снижена и мощность упала. Параллельно с этим водитель продолжает ездить в привычном темпе, сильнее нажимая на педаль газа для компенсации потерь.  В результате в цилиндры попадает обогащенная топливно-воздушная смесь, которая не полностью сгорает. Свечи зажигания в подобных условиях часто заливает топливом.

Еще одним неприятным моментом является попадание бензина или солярки через изношенные поршневые кольца в картер двигателя и последующее перемешивание горючего с моторным маслом. Масло в системе смазки разжижается, теряет свои защитные и другие полезные свойства, а износ нагруженных деталей ЦПГ и КШМ при этом сильно возрастает.

Добавим, что сегодня достаточно широко распространена практика использования присадки для очистки поршневых колец в масло или в топливо. Также владельцы иногда заливают в цилиндры так называемую раскоксовку двигателя. Это делается для того, чтобы почистить нагар в камере сгорания и попытаться вернуть подвижность залегающим поршневым кольцам для увеличения компрессии.

Необходимо отметить, что при появлении явных признаков неисправности (сильное дымление, большой расход масла, низкая компрессия и т.д.) присадка вместо замены поршневых колец является или временной мерой, или вовсе не помогает исправить ситуацию.

Требования к тепловому зазору

Функциональные требования к тепловому зазору предусматривают:

  • Отвод тепла от поршня в момент воспламенения смеси . В противном случае поршень выгорит под температурой камеры сгорания.
  • Функция уплотнения поршневого пространства . Появляющееся давление должно равномерно прижимать кольца к стенкам цилиндра. Достижение такового прикасания требует установки правильного расстояния.
  • Требования к маслосъёмным кругам , отвечающим за подачу нужного количества смазывающего материала. Соблюдение этого правила сохраняет расход масла, бензин на уровне заводских норм.

Выставленные зазоры на кольцах

Установленный зазор должен соответствовать 0,6-0,3 мм, а боковой между стенкой не превышать 0,08-0,04 мм.

Величина исходит из того, что отработанные газы действуют на кольца с внутренней стороны канавки, прижимая их к стенке. Согласованное функционирование компрессионных, маслосъёмных колец позволяет получить полное сгорание смеси. Зависит это от укладки их в канавку поршня.

Стало быть, малая величина между концами после прогрева приведёт к задирам зеркала цилиндра.

Зазор измеряется щупом и регламентируется величиной 0,2-0,5 мм . Для двигателей модели ВАЗ на уплотнительных кольцах предусмотрена величина 0,25-0,04 мм . Маслосъёмные имеют 0,25-0,5 мм .

Первое кольцо сверху (компрессионное), как нагруженное из легированного чугуна подвергается напылению хромом. Пористое покрытие этого металла способно удерживать необходимую массу моторного масла.

Плазменное нанесение на кольца слоя молибдена способствует износостойкости, низким показателем трения с цилиндром.

Замок на сепараторе покрашен в голубой цвет

Подбирая ремонтный размер, нужно руководствоваться обозначением продукции, включая модель двигателя, номер комплекта, размер изделия. Дополнительно проверяется маркировка, которая находится в определённом месте продукции (близко к концу). Тщательно рассматриваются расширительные пружины со шлифованной поверхностью.

Правильно подобранные и грамотно уложенные по месту кольца гарантируют длительный срок эксплуатации.

Зачем на поршне три кольца?

Два верхних кольца, устанавливаемых в канавки поршней, нужны для поддержания компрессии. На рисунке эти элементы обозначены цифрами «1» и «2». А нижнее кольцо, обозначенное как «3», является маслосъёмным:

Меньше, чем 3 кольца на поршне, в 4-тактных ДВС не используется

При работе двигателя происходит разогрев деталей, от нагрева металл расширяется, а величина всех зазоров уменьшается. Если зазор между концами кольца будет меньше, чем рекомендовано изготовителем, то после прогрева такое кольцо царапает стенки цилиндра. Замеры нужно производить без разогрева детали, причём само кольцо обязательно помещают в цилиндр:

Промер зазора нельзя выполнить, не имея доступа к блоку цилиндров

Чтобы узнать величину зазора, используют специальные щупы (планки). Обычно рекомендуемые величины находятся в следующих пределах: 0,2-0,5 мм. И всё же, обязательно сверьтесь с документацией!

Как правильно поменять и установить поршневые кольца? Детальный обзор

При ремонте двигателя вопрос как правильно поменять и установить поршневые кольца, является очень важным. Прежде чем рассматривать саму процедуру, стоит ознакомиться с признаками, которые указывают на необходимость такого ремонта. Иногда самой замены колец бывает недостаточно для возвращения двигателя к нормальной работе. Поэтому очень важную роль здесь играет диагностика, и правильные выводы по ее результатам.

Перед тем как правильно поменять и установить поршневые кольца, следует пронаблюдать за общими показателями работы двигателя. Первичными признаками износа колец являются следующие симптомы:

  • Двигатель потерял мощность. При нажатии на педаль акселератора, и попытках разогнать автомобиль, двигатель отказывается реагировать, троит и не тянет;
  • Увеличился расход моторного масла. При износе маслосъемных колец, масло попадает в камеру сгорания и выбрасывается в выхлопную систему;
  • Чрезмерное потребление топлива. Симптом является прямым наследником снижения компрессии. Двигатель теряет эффективность, и как результат, увеличивается расход горючего.

При наличии одной из этих проблем (или всех одновременно), следует обратить внимание на состояние поршневой системы

Для замены колец, в любом случае, понадобится разборка двигателя. Тут есть 2 варианта: либо производить разборку на месте, либо демонтировать его из автомобиля. В любом случае начинать следует со снятия крышки газораспределительного механизма, и демонтажа головки блока цилиндров. Уже на этом этапе станет ясно, проводить замену колец на установленном двигателе, или же снимать его полностью.

Если гильзы находятся в нормальном состоянии, и на них отсутствует значительная выработка, то можно ограничиться заменой колец.

После демонтажа поршней с шатунами можно приступать к удалению старых колец. Для этого можно использовать специальное приспособление, или же просто аккуратно выломать их, избегая при этом повреждений поршня. Обломки колец можно использовать для очистки посадочных каналов от нагара и отложений. Если этого не сделать, то новые кольца могут просто не поместиться.

К покупке новых колец стоит отнестись с особым вниманием. Нормальные качественные комплекты колец должны быть от рекомендованной фирмы, тщательно упакованы, и иметь в наличии краткое руководство по маркировке и установке

Если приобретенные кольца просто завернутые в кусок бумаги, то о качестве таких запчастей говорить не приходится.

Далее можно приступать к установке новых колец

При установке очень важно соблюдать последовательность. Первым всегда одевается маслосъемное кольцо, затем компрессионные

Также желательно соблюдать положение кольца в отношении «верх-низ». При наличии в канавках поршней специальных фиксаторов, следует придерживаться равномерного распределения замков по всей окружности.

Например, в поршне с тремя компрессионными кольцами, замки должны располагаться на 120 друг от друга. Все соответствующие последовательности и порядок можно посмотреть на маркировках колец, и на инструкции от завода-изготовителя.

Для более качественной и правильной установки следует пользоваться специальным приспособлением. Их можно найти в автомобильных магазинах. Желающие сэкономить проводят монтаж колец вручную, пользуясь подручными материалами и инструментами. При этом экономия получается сомнительная, так как очень часто при такой установке кольца ломаются, что ведет за собой необходимость покупки нового комплекта.

Также часто без использования приспособления может быть нарушена правильная геометрия колец. Это означает, что при чрезмерном усилии устанавливаемое кольцо становится овальным. При этом оно полностью теряет свои свойства плотного прилегания к гильзе цилиндра. Результаты такого ремонта могут оказаться пустой тратой времени.

Когда все кольца на своих местах, можно приступать к обратной сборке поршневой системы и остальных деталей двигателя. Очень ответственным моментом в вопросе о том, как правильно поменять и установить поршневые кольца при сборке, является процедура усадки поршней в гильзы цилиндров.

С помощью специального приспособления кольца вжимаются в канавки, и поршень погружается на свое место. При этом нужно быть очень аккуратным, и не повредить кромку гильзы.

Также следует обратить внимание на правильное положение поршня и шатуна относительно коленчатого вала. Вся последующая сборка силового агрегата и навесного оборудования производится в порядке, обратном разборке
