Проверка стартера автомобиля с помощью мультиметром

Признаки отказа реле и их причины

Реле выходит из строя из-за механического износа и заклинивания, подгорания контактов, обрывов в токоведущих цепях. На неисправность этого узла указывает следующее:

  • при попытке запуска двигателя стартер крутится без проворачивания коленчатого вала двигателя;
  • попытка запуска двигателя сопровождается характерным щелчком без вращения стартера или же стартер не развивает обороты, необходимые для запуска;
  • после начала работы двигателя стартер не отключается и функционирует опять же с характерным высоким звуком.

Причины отказа реле стартера:

  • разрыв цепей передачи тока на втягивающую и удерживающую обмотку;
  • ослабла возвратная пружина;
  • подгорели контакты;
  • повреждена обмотка;
  • разрушение корпуса.

Основные неисправности тяговых реле

  • обрыв и межвитковые замыкания обмоток
  • сильное обгорание рабочих поверхностей контактного диска и контактных болтов
  • выпадение замочной шайбы со штока якорька во втулке реле

Обрыв обмоток определяют подключением контроль­ной лампы последовательно проверяемой обмотке при включении ее в цепь к аккумуляторной батарее или к сети переменного тока 220 В. При проверке на обрыв удерживающей обмотки один щуп от лампы подключа­ют на корпус реле, а другой к зажиму 5 обмотки реле. Для проверки втягивающей обмотки щу­пы подключают к зажимам 3 и 5. Лампа горит, если в обмотке нет обрыва.

Межвитковое замыкание в обмотках реле вызывает­ся перегревом их при длительной работе стартеров. Этот дефект определяется измерением сопротивления обмоток.

Для проверки состояния электрической цепи между корпусом машины и зажимом тягового реле включают вольтметр 2 Второй вольтметр включают непосредственно на выводы батареи. Когда стартер не работает, то оба вольтметра должны показывать оди­наковое напряжение. Затем включают стартер на 3… 4 с и наблюдают за показаниями обоих вольтметров. Разница в показаниях вольтметра при хороших контак­тах в проверяемой электрической цепи не должна быть более 1,5 В. При большей разнице следует хорошо зачистить и плотно закрепить вое наконечники проводов, соединяющих корпус машины с батареей и с зажимами тягового реле.

Рис. Схема системы пуска со стартером СТ230: 1 — рама; 2 — контрольный вольтметр; 3, 4 и -5 — зажимы тягового реле стартера; Б, С, КЗ, К— зажимы реле включения; AM, КЗ. Пр и СТ — за­жимы выключателя зажигания; 6 — контактный диск: 7 — скоба; 8 — втя­гивающая обмотка; 9 — удерживающая обмотка: 10 — якорек; 11 — возврат­ная пружина; 12 — эксцентриковый палец; 13 — стойка неподвижных контактов; 14 — ограничитель подъема якорька: 15 — якорек, 16— кронштейн пружины.

Проверка кабелей и проводов

Коррозия вокруг клемм аккумулятора предотвращает электрический поток. Это распространенная проблема в аккумуляторной или стартерной системе, которой не уделяется много внимания. Если вы заметили слой коррозии вокруг одной или обеих клемм аккумулятора, очистите их раствором пищевой соды и теплой воды.

  • Смешайте 8 ложек теплой воды на 1 столовую ложку пищевой соды в небольшом контейнере.
  • Тщательно перемешайте раствор.
  • Отсоедините клеммы от аккумулятора и нанесите раствор на клеммы аккумулятора с помощью мягкой щетки.
  • Очистите верхнюю часть батареи с помощью раствора, чтобы удалить грязь и кислоту, которая истощает заряд батареи, но не позволяйте чистящему раствору просачиваться под крышки заливной горловины.
  • Снимите крышки с верхней части аккумулятора и проверьте уровень электролита. Электролит должен доходить до верха заливных колец. При необходимости добавьте дистиллированную воду, чтобы довести электролит до нужного уровня.
  • Проверьте лоток, в котором находится аккумулятор, и очистите его.
  • Подсоедините клеммы и попробуйте снова запустить двигатель.

Проверка стартера

В зависимости от конкретной модели автомобиля вам может потребоваться поднять переднюю часть автомобиля или снять впускной коллектор или какой-либо другой компонент, чтобы добраться до стартера. При необходимости обратитесь к руководству по ремонту автомобиля для конкретной модели.

Если вам нужно поднять автомобиль, надежно закрепите его на стойках домкрата, включите стояночный тормоз и заблокируйте колеса, чтобы автомобиль не катился.

  • Убедитесь, что болты крепления стартера затянуты. Ослабленные крепежные болты не позволят приводу стартера должным образом зацепить маховик. Когда это произойдет, вы услышите шум металлического дребезжания и трения при попытке запустить двигатель, поскольку зубчатый венец на маховике и шестерня на стартере не могут правильно сцепиться.
  • Если крепежные болты затянуты, снимите стартер с автомобиля и проверьте ведущую шестерню – это малая шестерня в передней части стартера, которая зацепляет маховик для запуска двигателя. Проверьте состояние зубьев шестерни. Изношенные или поврежденные зубья зубчатой ​​передачи также не позволят вам запустить двигатель.
  • Используя стандартную отвертку, попробуйте вращать шестерню в обоих направлениях. Передача должна вращаться только в одном направлении. Если он движется в обоих направлениях или не двигается вообще, замените стартер.

Обязательно посмотрите следующее видео, чтобы получить наглядное представление о проблемных точках, на которые вы хотите обратить внимание

Назначение и принцип работы втягивающего реле

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Отсутствие щелчка втягивающего реле

Отсутствие щелчка может свидетельствовать о том, что либо на него не подается напряжение, либо же о проблемах с втягивающей обмоткой. В первую очередь проверяем проводку. Для этого визуально обследуем плюсовой провод, идущий к реле от аккумуляторной батареи, а после тонкий проводник от замка зажигания. Если есть возможность, проверьте величину напряжения вольтметром (мультиметром), присоединив его положительный щуп к тому выводу на реле, провод от которого идет на АКБ, а отрицательный к «массе». Прибор должен показывать напряжение батареи. Если этот показатель ниже, нужно искать проблему в проводке.

Если напряжение на реле поступает, попытайтесь запустить двигатель напрямую, без замка зажигания. Для этого отсоедините провод, идущий от него, и отверткой замкните контакты реле (вывод к АКБ и вывод к стартеру). Сработало? Разбирайтесь с контактной группой замка зажигания.

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше произвести компьютерную диагностику. Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме заряженного АКБ. Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

  • неисправность обмотки втягивающего реле (обрыв);
  • износ щеток электродвигателя стартера;
  • поломка ламелей коллектора;
  • обрыв обмотки якоря;
  • отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
  • отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

Видео — как замкнуть стартер на прямую, если он не крутит:

Порядок ремонта втягивающего реле стартера

В зависимости от модели автомобиля на нем могут стоять два вида реле: неразборное и разборное. Если реле не разбирается, тогда покупаем новое, осуществляем демонтаж узла и ставим новую запчасть.

Если же деталь можно разобрать, тогда можно попробовать устранить неисправность. Ремонт своими руками рекомендуется сделать в следующей последовательности:

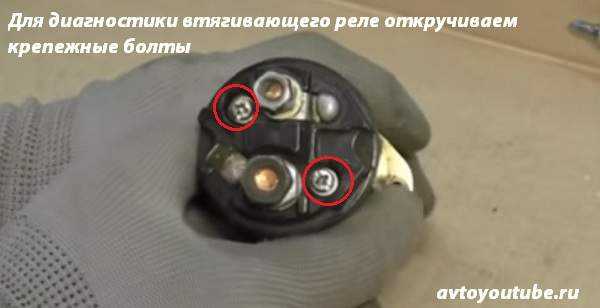

  1. Откручиваем болты, крепящие крышку корпуса.
  2. Если крышка по-другому не снимается, то отпаиваем провода.
  3. Снимаем крышку и проверяем силовые контакты. Если они изношены, тогда меняем их. Если же подгорели, тогда тщательно зачищаем.
  4. Собираем втягивающее реле в обратной последовательности.

Следуя вышеперечисленным пунктам, любой, даже неопытный, автовладелец сможет отремонтировать стартер своими руками. Достаточно иметь минимальный набор инструментов, который всегда есть у уважающего себя водителя, и желание самостоятельно справиться с проблемой.

Подробные инструкции по ремонту втягивающего реле стартера представлены в следующих видео.

Как провести ремонт реле своими руками

В основном, ремонтные работы предполагают разбор ряда механизмов

Тут важно помнить о мерах осторожности – не спешите, делайте все очень аккуратно, обесточьте машину. Стоит также тщательно подумать, есть ли необходимость осуществлять починку втягивающего реле стартера своими руками. При отсутствии должных навыков, умений и инструментов, следует доверить все в руки профессионалов – в ином случае вы можете не только усугубить поломку, но еще и получить травму

При отсутствии должных навыков, умений и инструментов, следует доверить все в руки профессионалов – в ином случае вы можете не только усугубить поломку, но еще и получить травму.

В то же время, решившись выполнять ремонтные работы самостоятельно, отключите питание от АКБ. Это первоначальное действие для разбора стартера, иначе вся проводка автомобиля может перегореть.

Не спешите демонтировать устройство, для начала протрите все элементы от загрязнений, чтобы пыль не проникла внутрь системы. Только после этого начинаем откручивать гайку щеточного узла. Далее достаем контакт. Затем приступаем к стяжным винтам, задача которых сводится к тому, чтобы соединить узел с массой.

Если все сделать правильно, мы сможем полностью извлечь реле из механизма. Теперь приступаем к откручиванию гайки на торце, в результате чего деталь делится на две части. Так мы получаем доступ к сердечнику, благодаря чему сможем заменить неисправный элемент, после чего устанавливаем механизм на свое место.

Рекомендуем: Суппорт — выполняем его ремонт в домашних условиях

В качестве завершающих работ стоит проверить исправность элементов. В том случае, если все функционирует как надо, монтируем реле в транспортное средство. Выполнив ремонтные работы, еще раз оцениваем работоспособность системы.

Втягивающее реле стартера не втягивает – проверяем и ремонтируем своими руками

Здравствуйте, уважаемые автолюбители! Многим пришлось на себе испытать неприятные моменты, когда в самый нужный момент автомобиль отказывается заводиться. Если электросеть в порядке, а аккумуляторная батарея заряжена, то виновником может быть стартер и его периферийные устройства – реле включения стартера и втягивающее (тяговое) реле.

Если новые и новые попытки дождаться пуска двигателя заканчиваются лишь молчанием, то в самый раз приготовиться к большому ремонту.

Сам стартер имеет достаточно простое устройство, как правило, при наличии подробной инструкции под рукой с этим вопросом может разобраться даже неопытный автолюбитель. Наиболее проблематично провести снятие и установку стартера.

Для начала необходимо определить, в каком всё же месте искать поломку. Первыми на пути электротока находятся замок зажигания и реле включения стартера, которое расположено на брызговике под капотом машины.

Грешить на них следует в том случае, если стартер не издаёт совершенно никаких звуков. Если слышны щелчки или шум вращающегося вала, то причины неисправности в другом месте электроцепи.

Для начала необходимо проверить зарядку аккумулятора, ведь из-за него также возможно возникновение проблем. Если замена аккумулятора или использование пуско-зарядного устройства не дало положительных результатов, необходимо надевать спецодежду и ставить машину на яму.

Как проверить втягивающее реле стартера?

Как сам стартер, так и втягивающее реле используют в своей работе принцип электромагнетизма. При подаче напряжения на обмотки втягивающее реле притягивает якорь, который выдвигает рабочую шестерню бендикса до зацепления с венцом маховика. Одновременно происходит замыкание контактов, через которые поступает напряжение на обмотки стартера. Все процессы происходят практически одновременно и являются взаимозависимыми. Если из цепочки выпадает какая-то одна функция, то машину завести не удастся.

Поломки втягивающего могут возникнуть по следующим причинам:

  • выгорание контактных пластин (пятаков) внутри реле;
  • сгорания обмотки реле или стартера;
  • усталости материалов и их разрушения.

Проверить реле стартера можно ещё до того, как стартер снят с машины. Специалисты рекомендуют замкнуть металлическим предметом или отрезком провода два контактных болта на тыльной части.

В таком случае напряжение подаётся напрямую на обмотки стартера, минуя обмотки втягивающего реле. Если стартер стал вращаться, то он исправен, а причина поломки кроется действительно в реле.

Если же, при попытке повернуть ключ в замке зажигания втягивающее щелкает стартер не крутит, значит, реле может быть исправно, а причину неисправности необходимо искать в стартере.

Как проверить реле в автомобиле

Для многих автовладельцев реле оказывается весьма непонятной вещью. От его неисправности может зависеть отказ различного оборудования, поэтому необходимо знать, как проверить работоспособность реле.

Чтобы понять принцип работы этого устройства, стоит почитать очень подробную статью Как работают реле в автомобиле. Если кратко: внутри корпуса реле установлен маленький электромагнит. При подаче напряжения на его контакты, он притягивает перемычку, и она замыкает контакты силовой линии – оборудование включается. Исходя из этого, существуют определенные неисправности реле, которые могут привести его отказу.

При диагностике неисправностей какого-либо оборудования, подключенного через реле, нужно проверить, работает ли оно. В современных автомобилях реле устанавливаются в монтажные блоки, поэтому будет отталкиваться от этого. Если у вас «отдельно стоящее» реле, принципы проверки такие же.

Проверяем присутствие питания на управляющих контактах

При наступлении определенных условий, необходимых для включения оборудования, запитанного через реле (например, включения фар из салона), реле должно щелкнуть. Если щелчок есть, то сразу переходим к следующему разделу статьи про силовые контакты. Если щелчка нет, нужно проверить наличие напряжения на управляющих контактах. Определить наличие напряжения можно обычной контрольной лампочкой или мультиметром. Причем мультиметр способен показать низкое напряжение, которое лампочка «не заметит».

Чтобы померить напряжение на контакте реле, в некоторых случаях достаточно слегка вытянуть его из гнезда монтажного блока и прикоснуться щупом контрольной лампы или мультиметра к одному из управляющих контактов. Второй щуп соответственно нужно прислонить к металлу кузова. Однако надежнее и легче вытащить реле полностью и вставить щуп в нужное гнездо блока.

Если ни на одном управляющем контакте напряжения нет, значит, реле не включится и скорее всего в отказе оборудования виновато не оно. Нужно искать причину, по которой ток не приходит на реле.

Чтобы магнит, находящийся внутри реле сработал, кроме «плюса», должна быть еще и «масса», то есть соединение с кузовом. Проверить ее наличие можно той же «контролькой». Один щуп лампы поставьте на плюсовую клемму аккумулятора, а второй – в «массовое» гнездо монтажного блока. Только не соединяйте данные места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр исключат эту опасность и покажут есть ли массовое соединение в соответствующем гнезде.

Проверяем наличие напряжения на силовых контактах реле

Если реле щелкает, значит, управляющая электрическая цепь исправна, магнит срабатывает и перемычка двигается. В этом случае нужно проверить наличие напряжения на силовых контактах реле. На одном контакте напряжение есть всегда, а на втором должно появляться при включении реле. При выключенном оборудовании, подключенном через проверяемое реле, найдите силовой контакт, находящийся под напряжением. Для этого вставьте щуп контрольной лампы или мультиметра в соответствующее гнездо монтажного блока, а второй конец – к кузову автомобиля.

Если ни на одном силовом контакте напряжения нет, значит, силовая линия неисправна и реле так же ни при чем. Причины отказа силовой линии могут быть разными, но для начала стоит проверить предохранитель. Если же на одном из силовых контактов реле напряжение присутствует, то при включенном реле (реле щелкнуло, на управляющих контактах есть напряжение), напряжение должно быть и на втором силовом контакте.

Если реле включено, а напряжение есть только на одном силовом контакте, значит, ток не проходит через контактную группу реле. Происходит это, как правило, из-за обгорания контактов перемычки, замыкающей силовую электролинию. Подобное реле проще заменить новым, так как разбирать данную конструкцию и пытаться зачистить перемычку достаточно сложное и ненадежное занятие. Тем более, что стоимость большинства реле невысока.

Демонтажные работы

Производители автомобилей комплектуют стартеры разборным или неразборным реле. При невозможности провести ремонт придется покупать новую деталь, а разборный узел вполне можно восстановить собственными силами.

Как свидетельствует практика, на современные автомобили чаще устанавливается неразборное втягивающее реле. Изготовитель таким образом стремится улучшить надежность и продлить срок его эксплуатации. Тогда останется только правильно выбрать и заказать новую деталь, которую сможет быстро установить на штатное место даже неопытный автовладелец.

Если же вы решили самостоятельно установить и устранить неисправность разборного втягивающего реле, последовательность действий выглядит следующим образом:

  1. На крышке корпуса откручиваются крепежные гайки.

  1. Если понадобится, отпаиваются концы обмоток.

  1. Крышка демонтируется, проводится визуальный осмотр силовых контактов. При обнаружении признаков подгорания поврежденные участки зачищаются наждачной бумагой. Износ элементов является поводом для их замены.

Более наглядно сморите в видеоролике, как разобрать втягивающее реле стартера:

https://vk.com/video_ext.php

Сборка устройства после проведения ремонта осуществляется в обратной последовательности. Затем проверяется его работоспособность. При положительном результате реле устанавливается в стартер.

Видео о диагностике втягивающего реле:

Дефектовка электрики

Проверка ротора

Симптомы неисправностей:

  • стартер щелкает втягивающим, но не вращает коленвал;
  • стартер вращается с явным натягом и остановками;
  • ощутимый запах горелой изоляции.

Как и у  двигателя постоянного тока, у ротора электростартера есть коллектор – узел, позволяющий обеспечить необходимое направление магнитного поля в обмотках при вращении. Это достигнуто путем применения ламелей – набора узких контактов, вращающихся вместе с ротором и подключающих к щеткам то одну обмотку, то другую.

Значительные повреждения ламелей  увеличат в разы износ щеток и снизят мощность стартера. Такой ротор ремонтируем в специализированной мастерской или заменяем новым.
Незначительные задиры, канавки на коллекторе устраняем самостоятельно. Зажав хвостовик ротора в патрон электродрели или шуруповерта, нужно сначала зашлифовать коллектор наждачной бумагой со средним зерном (200-300), а затем заполировать более тонкой (1500-2000).

После этого обязательно прочистить прорези между ламелями от пыли с помощью ножа или плоской отвертки. Движения должны быть осторожными, чтобы нож или отвертка не соскочили на поверхность ламелей, поцарапав их.

При длительной прокрутке, особенно с использованием мощной «тещи» (пускового устройства, какими обычно пытаются «оживить» автомобили в автосервисах), обмотки ротора  перегреваются. Если потемневшая изоляция с незначительным запахом гари терпима и указывает на ошибки при эксплуатации, то отслоение горелой изоляции – прямой повод к перемотке ротора или его замене, если это дешевле услуг специализированной мастерской.

Причиной перегрева частей обмотки становится ее короткое замыкание на корпус ротора. Проверяется это тестером в режиме прозвонки или лампочкой: один провод закрепляется на роторе, вторым поочередно касаемся каждой ламели коллектора. Замыкания между ними быть не должно.

Ещё кое-что полезное для Вас:

  • Стартер крутит, но машина не заводится – в чем причина
  • Втягивающее реле стартера — назначение, проверка и ремонт
  • Бендикс стартера — функции, неисправности, проверка и замена бендикса на стартере

Проверка щеточного узла

Признаки неисправностей:

  • стартер не вращается;
  • снижена мощность стартера.

У современных электростартеров используется две пары щеток. В каждой паре одна подает на коллектор ротора «плюс» питания, вторая – «массу». Со временем износ щеток неизбежен, что приводит к ухудшению контакта и сначала потерей стартером мощности, затем – к его полной остановке.

Щетки стартера должны иметь достаточную длину, позволяющую сжать пружины и надежно прижать их к ротору. Если щетки изношены неравномерно или от них осталось по нескольку миллиметров, требуется замена либо щеток по отдельности, либо щеточного узла в сборе в зависимости от конструкции конкретного стартера.

Проверка статорной обмотки безредукторных стартеров

Симптомы неисправностей:

  • потеря стартером мощности или его полная остановка;
  • запах горелой изоляции.

Обмотки статоров безредукторных стартеров соединяются последовательно с ротором и имеют низкое сопротивление, поэтому в гаражных условиях проверить наличие межвитковых замыканий в них можно только визуально, по следам перегрева или механических повреждений. С помощью тестера или лампочки проверяем отсутствие замыкания на корпус, если таковое не предусмотрено конкретной схемой сборки стартера (модели, где статор подключен параллельно ротору). В первом случае тестер или лампочка подключается к «плюсовой» клемме статора, а второй вывод – к корпусу. Во втором случае предварительно отключаем от корпуса второй вывод обмотки.

При наличии на обмотках следов повреждения или перегрева, не говоря уже о признаках возгорания изоляции, статор подлежит замене или перемотке.

Печать

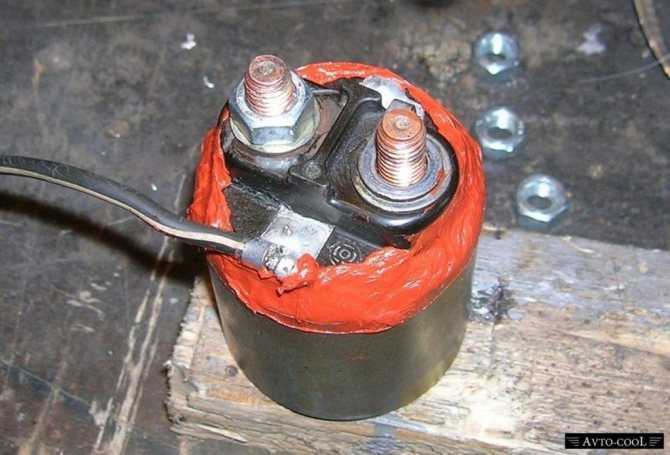

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.

С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.
