Автомобили на водородном топливе, что это такое, как работает?

Типы водородного двигателя

Хотя существует несколько модификаций водородных двигателей, все они делятся на два типа:

Вид агрегата с топливным элементом;
Доработанный ДВС, приспособленный для работы на водороде.

Рассмотрим каждый тип по отдельности: в чем их особенности.

Силовые установки на основе водородных топливных элементов

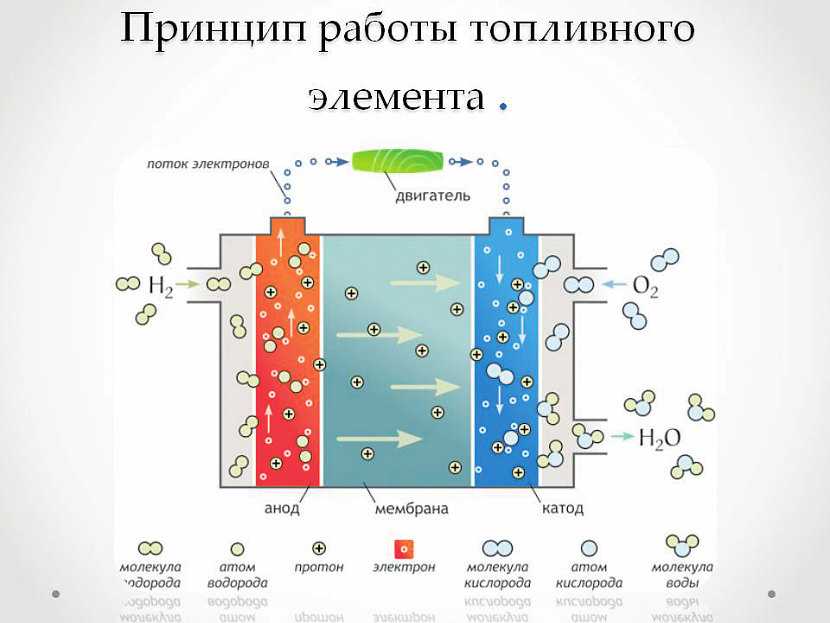

За основу работы топливного элемента взят принцип аккумулятора, в котором происходит электрохимический процесс. Единственное отличие водородного аналога – более высокий КПД (в некоторых случаях более 45 процентов).

Топливная ячейка представляет собой одну камеру, в которую помещены два элемента: катод и анод. Оба электрода покрыты платиной (или палладием). Между ними расположена мембрана. Она делит полость на две камеры. В полость с катодом подается кислород, а во вторую – водород.

В результате происходит химическая реакция, результатом которой является объединение молекул кислорода и водорода с выделением электричества. Побочный эффект от процесса – вода и выделившийся азот. Электроды топливных элементов подключены к электроцепи автомобиля, в том числе и электромотору.

Водородные двигатели внутреннего сгорания

В этом случае, хотя мотор и называется водородным, он имеет идентичное строение, что и обычный ДВС. Единственное отличие – происходит сгорание не бензина или пропана, а водорода. Если заправлять баллон водородом, то есть одна проблема – этот газ снизит эффективность обычного агрегата приблизительно на 60 процентов.

Вот несколько других проблем, с которыми связан переход на водород без модернизации мотора:

Когда ВТС будет сжиматься, газ будет вступать в химическую реакцию с металлом, из которого изготовлена камера сгорания и поршень, а нередко это может происходить и с моторным маслом. Из-за этого в камере сгорания образуется другое соединение, которое не отличается особой способностью к качественному сгоранию;
Зазоры в камере сгорания должны быть идеальными. Если где-то топливная система имеет хотя бы минимальную утечку, при контакте с раскаленными предметами газ легко воспламенится.

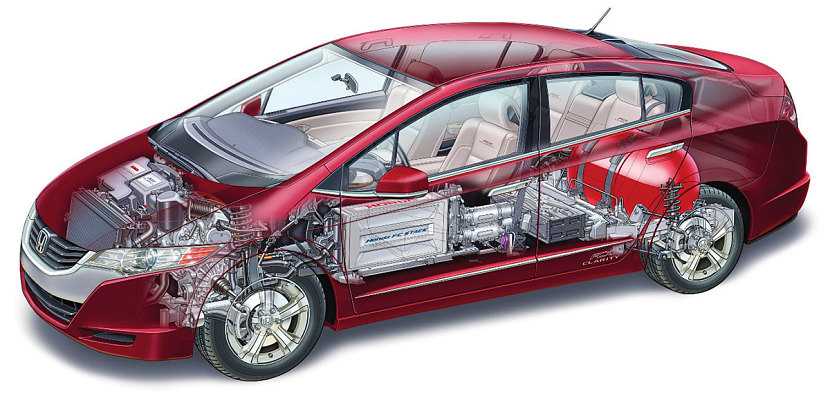

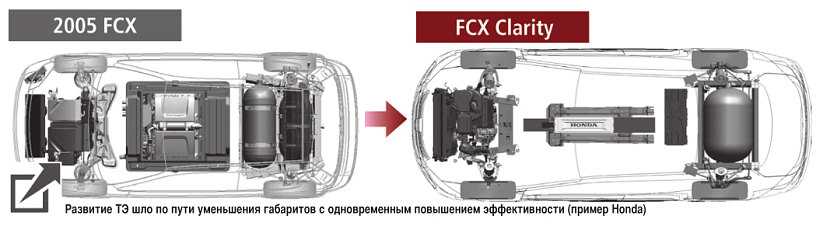

Мотор для Honda Clarity

По этим причинам водород практичней применять в качестве топлива в роторных моторах (в чем их особенность, читайте здесь). Впускной и выпускной коллекторы таких агрегатов расположены отдельно друг от друга, поэтому газ на впуске не раскаляется. Как бы то ни было, пока моторы модернизируются так, чтобы обойти проблемы использования более дешевого и экологически чистого топлива.

Экскурс по истории

Примечательно, что водородный двигатель был изобретён гораздо раньше бензинового. Но развитие получил почему-то второй. Построенный во Франции ещё в 1806 году учёным Франсуа Исааком де Риваз агрегат уже тогда работал от гидролиза воды. А бензин для ДВС стали применять только в 1870.

Видео об использовании водорода в качестве топлива для авто:

https://youtube.com/watch?v=kECJOXqY-yw

Во времена, не столь далёкие, а именно в Великую Отечественную войну, есть свидетельство ещё одного удачного использования водорода, как источника получения энергии. В Ленинграде в блокаду бензина катастрофически не хватало. Поэтому было решено для работы аэростатов заграждения и приводящих лебёдок использовать водород, которого было достаточно. И это сыграло немаловажную роль по защите города.

Вот такая альтернатива нефтепродуктам есть у человечества на сегодня. И работа в этом направлении ведётся всё интенсивнее. Про то, как работает водородный двигатель сейчас и как он будет работать завтра, можно говорить только в общих чертах. Ясно одно — за водородом будущее нашей планеты.

Если имеется чем дополнить, комментарии ждут вас внизу.

Подготовительные мероприятия

Toyota Mirai

Mirai (в переводе с японского означает «будущее») — это автомобиль на водородных топливных элементах, разработанный Toyota. Этот четырехместный салон имеет дизайн, напоминающий Toyota Prius, и пробег в 500 км. Он имеет два водородных баллона общей емкостью 5 кг. Для тех, кто сомневается в сроке службы топливного элемента, марка предлагает гарантию на восемь лет или до 160 000 километров.

Особенности Toyota Mirai

Диапазон	500 км
Мощность	155 л.с.
Аккумулятор	40 кВт
Максимальная скорость	175 км / ч
0-100 км / ч	9,6 секунды
Тип модели	седан
Цена	от 58 500 долларов США

Honda Clarity

Семейство Honda Clarity состоит из трех членов: электрического, сменного гибрида и третьего с двигателем, работающим только на водороде. Ожидается, что топливный элемент Honda Clarity, изначально доступный только в Калифорнии, должен поступить в Европу весной и стоить около 60 000 евро. Седан обладает мощностью 175 л.с. и дальностью 650 километров, а система быстрого наполнения газообразным водородом занимает всего три-пять минут для полного бака.

Особенности Honda Clarity

Диапазон	650 км
Мощность	176 л. С.
Аккумулятор	—
Максимальная скорость	—
0-100 км / ч	9,2 секунды
Тип модели	седан
Цена	от 59 000 долларов США

Другие водородные автомобили

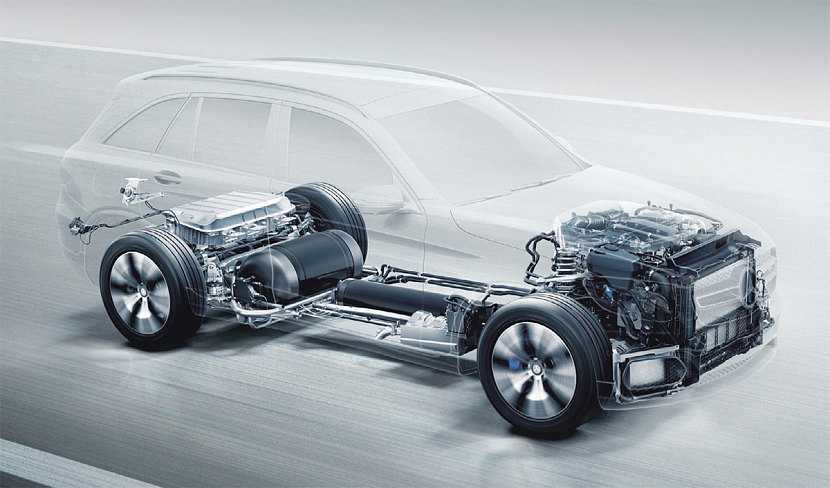

Mercedes-Benz GLC F-Cell

Этот внедорожник, первый водородный внедорожник Mercedes-Benz, доступен только в Германии и исключительно в аренду около 800 евро в месяц. Пока эта модель предназначена только для компаний, а не для частных лиц, и является пилотным проектом Mercedes. Он имеет автономию 478 километров, заряд его водородных отложений занимает всего три минуты. GLC представляет собой гибридный водородный плагин.

Riversimple Rasa

Rasa — это двухместная водородная машина с футуристическим дизайном и дальностью до 300 км. Разработанная уэльской компанией Riversimple, производство изначально ограничено несколькими автомобилями. Тем не менее, производитель надеется начать массовое производство к 2020 году.

Какие другие производители выпускают автомобили на водородном топливе?

Хотя в настоящее время азиатские бренды, такие как Hyundai, Honda и Toyota, являются теми, которые все чаще продвигают этот тип транспортного средства, ожидается, что многие другие производители запустят свои модели в ближайшие годы. Это уже относится к Audi и Kia, которые представят свои соответствующие автомобили в 2020 году. BMW, со своей стороны, еще не готова, и слухи предполагают, что поклонникам марки придется ждать до 2025 года.

Автомобиль с водородным двигателем — это вариант, который вы рассматриваете?
