Как правильно выставить зажигание на ваз 2106, инструкция

Что такое угол опережения зажигания?

Чтобы зажигание работало правильно, необходимо соблюсти следующее условие: искрообразование должно происходить в тот момент, когда поршень находится в ВМТ. Это должен быть такт сжатия. Данный момент должен быть точкой воспламенения.

Параметры	Единицы измерения	Классическая	Бесконтактная
Энергия искрового разряда	мДж	20	60
Время нарастания вторичного напряжения с 2 до 15 кВ	мкс	30	20
Вторичное напряжение max	кВ	26	29,5
Длительность искрового разряда	мс	1,5	2

Однако это еще не все. Время, за которое топливная смесь полностью сгорит, тоже должно учитываться. Поэтому свечи зажигания должны создать импульс с некоторым опережением, которое и называется углом опережения. В результате, смесь достигает пика горения, а цилиндр начинает движение вниз.

Если искрообразование происходит раньше, то такое зажигание называется ранее, а если поздно, то позднее. Ранее приводит к детонации. Вот почему двигатель быстро перегревается, а его работа становится неэффективной, хотя расход топлива иногда может быть сильно снижен. Определить это можно по электродам свечей зажигания, которые покрываются белым налетом. При позднем зажигании заметно теряется мощность, а из выхлопной трубы выходит черный дым, что свидетельствует о том, что бензин, не успевая сгореть в цилиндре, догорает в выхлопной системе.

Свечи зажигания, в этом случае, становятся черными. Об этом могут рассказать и хлопки в выхлопной трубе. Позднее зажигание способствует тому, что свечи попросту заливает топливом, которое не сгорает или сгорает не полностью. Когда они заливаются – они не работают.

Системы зажигания разделяются на 3 группы:

Электронная система зажигания (микропроцессорная система зажигания)

Электронная система зажигания

Плюсы и минусы безконтактного зажигания

Плюсы +	Минусы —
Ток подают на катушки зажигания через полупроводниковый коммутатор на первичную обмотку, это делает энергию искры гораздо больше, за счет большего напряжения на вторичной обмотке катушки зажигания (до 10 кВ).	Самым значительным недостатком данной системы зажигания является низкая надежность по сравнению с другими. Всем известные коммутаторы, которые изначально ставились на эти системы отличались очень низкой надежностью и часто выходили из строя.
Функционально заменяющий КГ электромагнитный формирователь импульсов, сделанный при помощи датчика Холла и который обеспечивает по сравнению с КГ значительно лучшую форму импульсов, а также стабильность, при этом во всем диапазоне оборотов двигателя. В связи с этим двигатель, оснащенный БСЗ выдает значительно лучшие показатели мощности и позволяет значительно сэкономить на топливе (до 1 л. на 100 км).	Если возникнут какие либо проблемы, то без новых запасных частей не обойдешься.
Значительным плюсом данной системы зажигания является низкая по сравнению с КСЗ потребность в частой регулировке, а также обслуживание. Но что касается обслуживания системы, то тут все просто и сводится к смазыванию вала трамблера каждые 10 тыс. км. пробега.

Плюсы и минусы контактного зажигания

Плюсы +	Минусы —
Это самая простейшая система зажигания, ее можно отремонтировать в чистом поле при помощи золотника и спички в течение 10 минут, с бесконтактный этот номер не пройдет. Отказ контактной системы зажигания маловероятен.	Ток подается на первичную обмотку катушки зажигания через контактную группу. В связи с эти значительное ограничение на величину напряжения на вторичной обмотке катушки (до 1.5 кВ), а значит сильно исктообразование.
	Часто требуется обслуживание. Нужно постоянно следить за зазором в КГ, за углом замкнутого состояния КГ. Нужно постоянно чистить контакты КГ потому как они во время эксплуатации подгорают. Также вал трамблера нужно каждые десять тысяч километров смазывать. Также рекомендуется смазывать кулачек распределителя.
	Низкая надежность этой системы, часто выходит из строя, требуется постоянный уход.

Плюсы +	Минусы —
Значительным плюсом МПСЗ является то, что она обеспечивает качественное управление зажиганием в зависимости от частоты вращения коленчатого вала, давления в впускном трубопроводе, температуры двигателя, положения дроссельной заслонки карбюратора. В системе отсутствует механика, поэтому эта система зажигания отлично вырабатывает искру, искрообразование очень мощное.	В полевых условиях не отремонтировать. Сложно найти запчасти. Низкая надежность.

Плюсы +

Минусы —

Значительным плюсом МПСЗ является то, что она обеспечивает качественное управление зажиганием в зависимости от частоты вращения коленчатого вала, давления в впускном трубопроводе, температуры двигателя, положения дроссельной заслонки карбюратора. В системе отсутствует механика, поэтому эта система зажигания отлично вырабатывает искру, искрообразование очень мощное.

В полевых условиях не отремонтировать. Сложно найти запчасти. Низкая надежность.

ВАЗ 2106-2107: зажигание и его правильная регулировка

Как известно, от системы зажигания напрямую зависит работоспособность двигателя. При этом зажигание влияет как на запуск мотора, так и на стабильность и эффективность его работы на разных режимах.

На современных автомобилях сегодня используется электронное зажигание и бесконтактные системы. Однако, на многих старых авто (в том числе и на популярных ВАЗ «классика») можно встретить контактную систему зажигания.

С учетом того, что для такой системы требуется регулировка зажигания и настройка, далее мы рассмотрим как выполняется установка зажигания ВАЗ 2106 в качестве примера, а также на какие тонкости и нюансы следует обратить внимание. Читайте в этой статье

Читайте в этой статье

Как установить зажигание и для чего это нужно

Прежде всего, правильно выставленное зажигание влияет на работу двигателя. Более того, от момента зажигания будет зависеть и расход топлива, а также динамика автомобиля. Еще нужно понимать, что сбои в работе системы зажигания могут привести к тому, что возникает детонация двигателя, которая разрушает мотор.

Сейчас читают

Идем далее. В процессе эксплуатации определенные регулировки системы зажигания могут сбиваться. Чтобы добиться правильной работы, нужно знать, как выставить зажигание на ВАЗ или других автомобилях со схожей системой.

Сразу отметим, существует несколько способов, как настроить зажигание. При этом каждый имеет как плюсы, так и минусы. Одни автовладельцы настраивают систему опытным путем, тогда как другие используют стробоскоп. При этом основная задача — качественная работа контактного зажигания на машине. Далее рассмотрим простой, доступный и эффективный способ.

Обратите внимание, прежде чем настраивать зажигание на ВАЗ 2106 и похожих моделях, нужно подготовить ключ на 13, свечной ключ, а также контрольную лампочку 12В или вольтметр. Также перед регулировками следует убедиться, что трамблер ВАЗ 2106-07 и т.п., свечи, ВВ-провода и другие элементы системы в порядке

Зачем необходимо выставлять зажигание

Правильно отрегулированный момент зажигания позволяет владельцу ВАЗ как сберечь топливо, так и улучшить динамические характеристики автомобиля и избавиться от проблем с запуском мотора в холодную пору года.

Машина поставляется в продажу с надлежаще настроенными узлами и агрегатами, но со временем регулировка сбивается. Эта участь не обходит стороной и систему зажигания. В последнем случае силовая установка перестает работать в оптимальном режиме, и в ней часто возникает слишком сильная детонация, что, в свою очередь, приводит к ускоренному износу основных элементов.

Соответственно, владельцам ВАЗ периодически приходится заниматься самостоятельным выставлением зажигания. Менее опытные водители вынуждены обращаться за этим в мастерские, чьи услуги стоят очень недешево. Расходов удастся избежать, если освоить все тонкости регулировки.

В настоящее время есть два основных способа настройки рассматриваемой системы. Сразу скажем: каждый из них правильный. Некоторые поднаторевшие в обслуживании водители используют так называемый опытный метод, другие предпочитают осуществлять регулировку с помощью стробоскопа. Оба варианта имеют и преимущества, и недостатки, сумма которых не позволяет однозначно определить наиболее предпочтительный.

Подготовка к регулировке зажигания

Итак, зажигание можно выставлять по 1 или 4 цилиндру. При этом широко распространена регулировка по первому цилиндру. Зажигание ВАЗ 2106, а точнее момент зажигания ВАЗ 2106 следует выставлять по меткам.

Указанные метки зажигания имеются на крышке ГРМ, их три, одна короче, вторая средняя и третья самая большая по длине. Наиболее короткая метка указывает, что УОЗ (угол опережения зажигания) составляет 10°, средняя 5°, а длинная 0°.

Также верхняя мертвая точка ВМТ обозначается на ободе шкива, на ступице шкива (напротив указанной метки) имеется особый наплыв. Разобравшись с метками, можно переходить к тому, как выставить зажигание ВАЗ 2106 своими руками.

Сначала свечным ключом следует выкрутить свечу 1 цилиндра. Далее резиновой заглушкой или пальцем следует закрыть свечной колодец. Если отверстие прикрыто рукой, палец не следует убирать.
После специальным ключом нужно проворачивать коленчатый вал двигателя до начала момента такта сжатия в 1 цилиндре (поршень начинает идти вверх). Как правило, это момент, когда пробка вылетит или будет чувствоваться, как выдавливает палец.
Крутить вал нужно до момента, пока метка на шкиве коленчатого вала не будет совпадать с меткой, которая выполнена на крышке механизма газораспределения

Обратите внимание, если обычно машина эксплуатируется на бензине АИ-92 или АИ-95, нужно ориентироваться по средней метке. Если используется 80-й бензин и ниже, тогда следует совмещать с меткой, которая самая длинная, то есть выставлять угол опережения 0°.
Далее нужно отстегнуть защелки, снять крышку распределителя зажигания

Коленвал нужно провернуть так, чтобы ротор распределителя встал в положение, когда его наружный контакт направлен на первый цилиндр (видно по крышке распределителя).

Совместив все метки, еще раз следует проверить распределитель, проведя условную линию через защелки крышки. Такая воображаемая линия должна располагаться параллельно оси двигателя. Если это не так, тогда нужна регулировка;
Для регулировки нужно открутить гайку, которая крепит распределитель, после трамблер нужно поворачивать вверх. Путем вращения оси ротора следует выставить ее параллельно относительно оси двигателя. Теперь распределитель можно поставить, закрутить гайку, но полностью не затягивать.

Лада 2107 «майор» 1.6, 8v › Бортжурнал › Выставляем момент зажигания на ваз «Классика»

Начну с того, что способ выставления зажигания на слух нюх взгляд и потёртую ладошку мне никогда не нравился и не внушал доверия. Я конечно понимаю что люди миллион раз так делали и у все всё работает, но всё же не могу я так, не по мне это на глазок что-то делать. Хотя возможно мой способ покажется кому-то ещё хуже но об этом позже.

Начнём с того что у вас обязательно должен быть выставлен по меткам распредвал. (Как это сделать и проверить тонны инфы)

Вторым этапом у вас должна быть натянута цепь.

А вот дальше начинается чуть интереснее. О метке на шкиве мы все знаем, о том что 3 метки на передней крышке двигателя тоже знают многие, хотя кто-то даже удивился узнав об этом, кто-то даже сказал что это запасные метки :D. Ну открытия я думаю не для кого не сделаю, но для себя я его сделал явно. Дак вот эти метки как раз для того что бы выставлять зажигание. В зависимости от того на каком топливе мы планируем ездить такое опережение зажигания и выставляем.САМАЯ БОЛЬШАЯ — 7680 бензинСРЕДНЯЯ — 92 бензинМАЛЕНЬКАЯ — 95 бензинВыставляем метку на шкиве к необходимой нам метке и считай пол дела сделано попутно обязательно смотрите в каком из цилиндров 1 или 4 идёт такт сжатия.

Т.к. у нас уже есть ВМТ в 1 и 4 цилиндрах предположим такт сжатия у нас на 4. Забудьте обо всех этих только по первому цилиндру чтобы бегунок смотрел на какой-то там цилиндр или болт, я этих объяснений наслушался пипец сколько. На деле всё в разы проще.

И так у нас выставлено опережение. У нас ВМТ на сжатии в 4 цилиндре. Теперь просто накиньте крышку на трамблёр и поставьте его так что бы у вас был запас для регулировки. При этом вакум-коректор должен смотреть на вас. Поставили. Окей. Смотрим на крышке где у нас контакт 4 цилиндра. Она так и будет подписан. Нашли. Запоминаем его ориентировку, снимаем крышку приподнимаем трамблёр и выставляем бегунок ровно под этот контакт 4-го цилиндра.

Далее наживляем крепление трамблёра. Подтягиваем, но при этом что бы осталась возможность регулировки.

Дальше начинается то что я и сам недавно узнал. Вычитал на драйве интересный способ его то я и хотел применить. Нам нужна 12 вольтовая лампочка и пара проводов. Всё как обычно минус на массу. Включаем зажигание, ПЛЮС кидаем на тонкий провод который идёт от катушки к контактной группе трамблёра на конденсатор. Крутим трамблёром до упора по часовой стрелке а потом медленно по часовой. В тот момент когда лампа начнёт загораться это и есть то положение зажигания которое вам нужно. Затягиваем трамблёр, курим радуемся.

Теперь о расскажу о самом главном. Этот способ для КСЗ а у меня БСЗ. Сколько я с цешкой не лазил там к каким контактам не сувался на БСЗ ничего подобного добиться так и не смог. Тогда я решил пойти в лоб.Дальше способ который я не где никогда не видел и не слышал и мне интересно насколько он правильный.Выкрутил свечу из 4 цилиндра (Там у меня сжатие и ВМТ) Включил зажигание, накинул ВВ провод на свечу. Резьбу (свечи) на массе. И давай крутить корпусом трамблёра в разные стороны. Искры летят. Я сижу довольный. Снизив амплитуду своих поисков, потихоньку нашёл место. Где как раз и происходит «рождение искры» Потихоньку мелкими покачиваниями подобрался, там и остановился, затянул гайку и побежал крутить стартер. Машина завелась хорошо. Обороты как по учебнику. Двигатель работает относительно ровно. Ну для моего двигателя — ровно.

Жду критики. Интересно может я что-то не так понял, или сделал. Но вроде всё вышло как надо, правда на ходу ещё не проверял.

И да, друзья, извините, если где-то допустил грамматические ошибки.

Как отрегулировать зажигание на ВАЗ-2107, ВАЗ-2106, ВАЗ-2105

Владельцам карбюраторной классики независимо от того, какая у них система зажигания – контактная или бесконтактная периодически приходится сталкиваться с задачей по регулировке зажигания. Правильно отрегулировать зажигание на ВАЗ-2107 несложно, даже не имея опыта и навыков можно отрегулировать его различными способами, стробоскопом, контрольной лампочкой, просто выставить по определенным параметрам. Сегодня мы постараемся рассказать вам, с какими нюансами вам придется столкнуться при регулировке и что нужно знать, что бы отрегулировать зажигание на ВАЗ-2106 самостоятельно.

Ведь все мы знаем, что неправильно отрегулированное зажигание на классике может приводить к таким последствиям как перерасход топлива, неровный холостой ход, плохая тяга и т.д.

Для того чтобы выставить зажигание на ВАЗ 2105 нам нужен следующий инструмент: Ключик на «13», контролька, вольтметр или стробоскоп, свечной ключ и ключ для проворота коленвала. Зажигание выставляем по первому или четвертому цилиндру на свой вкус. Мы пойдем классическим путем и выставим по первому

Итак, обратим внимание на крышку ГРМ нашего двигателя, там есть метки, и встречная метка на шкиве коленвала. Короткая метка на крышке соответствует углу опережения 10°

Средняя — 5° и длинная — 0°. ВМТ (верхняя мертвая точка) обозначена риской на шкиве. Снимаем с трамблера крышку.

Ключом поворачиваем коленвал до тех пор, пока метка на шкиве коленвала не встанет относительно 3 метки на крышке ГРМ, что соответствует 0°.

При этом бегунок трамблера должен находится напротив высоковольтного провода первого цилиндра. К проводу, идущему от трамблера на катушку зажигания, подключаем один из проводов лампочки, а второй провод присоединяем к массе. Центральный провод вынимаем из крышки трамблера и тоже прислоняем к массе. Ослабляем гайку, фиксирующий корпус трамблера.

Ключ поворачиваем в положение, при котором зажигание включено. Поворачиваем корпус трамблера по часовой стрелке до тех пор, пока лампочка не погаснет (контакты трамблера замкнутся). Затем медленно вращаем в другую сторону до момента загорания лампы (размыкания контактов). Кстати вместо лампочки можно использовать свечу, на которую одеваем провод прямо с катушки зажигания. В момент размыкания проскочит искра. В этом положении фиксируем корпус трамблера. Затягиваем гайку. Теперь проверим насколько правильно мы отрегулировали зажигание на нашей карбюраторной ВАЗ-2107. Для этого заводим и прогреваем двигатель до рабочей температуры и начинаем движение. Разгоняемся примерно до скорости 45 километров в час, врубаем 4 передачу и жмем педаль газа. Слушаем, есть ли детонация. Она должна быть, но с разгоном должна быстро пропасть. Если по мере разгона детонация остается, то возможно зажигание слишком раннее. А если детонации совсем нет, то позднее. Регулируем до того момента, пока не добьетесь детонации, которая «самоликвидируется» спуся пару секунд после нажатия на педаль газа. Тогда можно считать что регулировка зажигания на нашей классике закончена.

Регулировка момента зажигания

Для классической регулировки момента зажигания понадобится стробоскоп, ключ на 38 мм с удлиненной ручкой, для проворачивания коленчатого вала.

На коленчатом вале расположены три метки:

Короткая черта опережение зажигания 100.
Средняя – 50.
Длинная – 00 ВМТ (верхняя мертвая точка).

Рекомендуется выставлять опережение зажигания на 50. Для этого проворачивают коленчатый вал. Метка шкива и вала (ВМТ) должны совпасть. Если неизвестно какое было положение бегунка при снятии трамблера, то ориентируемся на наружный контакт, который должен быть направлен в сторону крышки с номером 1 или 3, в зависимости какой из поршней цилиндра находится в ВМТ.

Для этого снимите крышку с трамблера отстегнув пружинные защелки, затем приподнимите бегунок и направьте внешний контакт на один из номеров указанных на крышке. Номерами указаны подключения проводов к свечам на блоке цилиндра от 1 до 4.

Правила холодного пуска

Их соблюдение поможет избежать негативного влияния минусовых температур на ресурс авто:

Вначале необходимо разогреть электролит в аккумуляторе, для этого включаются габаритные огни на 5−10 секунд.
Далее следует проверить, выключены ли все потребители электроэнергии (вентилятор, печь, подогрев сидений и т. д. ), — это нужно для избавления аккумулятора от лишних нагрузок.
Следующий шаг — включить стартер не более чем на 5 секунд. Работа стартера более 5 секунд опасна для сохранения заряда батареи. Все последующие попытки его включения также должны производиться с перерывом в 10 секунд, чтобы аккумулятор успевал частично восстанавливать свой заряд.
Когда после проделанных манипуляций двигатель начнёт работать, ни в коем случае нельзя сразу отпускать педаль сцепления и делать это резко, ведь механизму нужно набрать устойчивые обороты. Двигатель не заглохнет в случае, если педаль будет опускаться плавно и неторопливо.
Последнее правило, невыполнение которого может привести к поломке автомобиля — если мотор не запустился, то не нужно повторять весь алгоритм до полной разрядки аккумулятора. Достаточно трёх-четырёх неудачных попыток, после которых следует понять, что виновником незапуска автомобиля является не мороз, а какая-то другая неисправность.

Регулировка зажигания на ваз 2106.

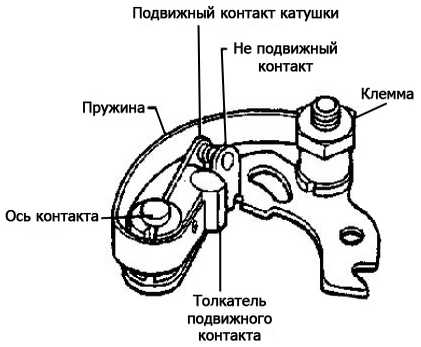

Если на автомобиле установлена классическая система зажигания, то перед тем как начать регулировку, желательно зачистить контакты трамблера надфилем. После зачистки проверяем состояние контактов — нужно убедиться, что контакты соприкасаются друг с другом всей плоскостью.

Если возникнет необходимость, контакты придется подрегулировать. Теперь поворачиваем коленвал
до такого положения, при котором расстояние между контактами буде максимальным
. Отворачиваем винт, которым фиксируется контактная группа на пластине подшипника,

теперь вводим щуп — его толщина должна быть примерно 0.4 мм
между контактами,

после подбирается положение контактной группы
, при котором щуп будет перемещаться с небольшим усилием
, данное положение нужно зафиксировать.

Проверяем величину зазора двумя щупами, толстый щуп не сможет пройти в зазор между контактами, а тонкий будет перемещаться без всякого усилия. Для того, чтобы вращать коленвал, желательно использовать специальный ключ.

Если такого нет, то ставим четвертую передачу и аккуратно толкаем автомобиль. Стартер использовать не получится, потому что почти невозможно получить нужный угол поворота. Зазор
, получившийся меж контактов трамблера, придает необходимое значение УЗСК
, не забывайте, что критичен угол, а не зазор
! Вот именно из-за этого, нужно проверять регулировку, измерив угол, который примерно равен 55±3°
.

Самый простой вариант-это воспользоваться электронным тахометром, который имеет функцию измерения УЗСК. Чтобы воспользоваться данным прибором, нужно собрать трамблер и запустить двигатель. Тахометр нужно перевести в режим измерения УЗСК.

В том случае, если УЗСК выйдет за пределы, рекомендуемые производителем, регулировку зазора придется повторить. Есть еще один способ, при этом вам понадобиться измерять угол. Первое, что мы делаем, это вытаскиваем из крышки трамблера центральный ВВ-провод и цепляем его к массе автомобиля, провод можно и не вытаскивать, но тогда будет риск возникновения пробоя в катушке к проводу
, идущему от трамблера к катушке зажигания, понадобится подсоединить 12-ти вольтовую лампочку.

Лампочка будет загораться, если зажигание включено, а сами контакты трамблера разомкнуты, а при их замыкании гаснуть. Если на авто установлена тиристорная или транзисторная система, то лампочка при разомкнутых контактах гореть не будет
, из-за того, что присутствует ограничитель тока. Тогда лампочку придется заменить вольтметром; в положении разомкнутых контактов он показывает 12 В, а на замкнутых — 0.

Прокручиваем коленвал по часовой стрелке
, проворачивать его нужно до тех пор, пока контакты не замкнутся
. Данное положение бегунка запоминаем
, желательно отметить его трамблере. Коленвал нужно вращать до того, пока контакты не разомкнуться.

Запоминаем это положение бегунка, после меряется угол между этими двумя положениями. Это делается так: по корпусу трамблера измеряем длину дуги окружности, после рассчитываем угол в градусах по формуле:

(360pd)/l в которой:

p=3.14 — число Пифагора;
d=70 мм — диаметр корпуса трамблера;
l, мм — измеренная длина дуги по корпусу трамблера между отметками.

Если УЗСК выставлен правильно, длина дуги составит 33±2 мм.

Теперь приступаем ко второму этапу. Он заключается в произведении регулировки угла опережения.

Для движков автомобилей ВАЗ-2103, ВАЗ-2106 момент размыкания контактов
распределителя-прерывателя, который соответствует искре 1-го цилиндра
, опережает верхнюю мертвую точку поршня первого цилиндра на 0±1°. Ниже описано несколько способов регулировки
.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Для того чтобы проверить работоспособность карбюратора или отрегулировать его работу рекомендуется ознакомиться со следующим материалом: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
контакты внутри трамблёра разомкнуты;
подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

Инструкция по замене цепи ГРМ в автомобиле ВАЗ 2107 представлена здесь: https://vazweb.ru/desyatka/dvigatel/zamena-tsepi-grm-na-vaz-2107.html

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

снимите крышку трамблёра;
открутите гайку его крепления;
вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
прижмите юбку трамблёра гайкой и поставьте крышку.

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

Своими силами. Регулируем зажигание

Известно, что правильно выбранное опережение зажигания обеспечивает наилучшие мощностные и экономические показатели работы двигателя, поддерживает оптимальный тепловой режим и способствует повышению долговечности его основных деталей.

Наивыгоднейший момент зажигания определяют на стендах при заводских испытаниях и указывают в инструкциях величину опережения, которой следует руководствоваться при регулировке.

Влияние опережения зажигания на характеристики двигателя представлено на вкладке в виде кривых зависимости давления в цилиндре от положения поршня при различных значениях опережения — «нормальном», «раннем» и «позднем» (рис. 1). Нетрудно заметить, что при оптимальном опережении быстро растущее давление образовавшихся газов достигает максимума сразу же после прохождения поршнем верхней мертвой точки. В результате обеспечивается наиболее эффективная работа двигателя — на наших графиках она характеризуется площадью, ограниченной кривой. На первом — эта площадь (то есть полезная работа одного цикла) максимальная, что и обеспечивает наибольшую мощность и, при данных условиях, экономичность.

На втором графине представлен случай слишком большого опережения зажигания, тан называемого раннего. Что при этом происходит в цилиндре? Как видим, давление в нем начинает быстро возрастать в тот момент, когда поршень еще далек от верхней мертвой точки, достигает своего максимума и… к моменту прихода поршня в верхнюю точку начинает падать! Вершина кривой образует «петлю» (заштрихованная площадь), которая представляет вредную, отрицательную работу цикла, препятствующую вращению коленчатого вала. В результате возрастают нагрузки на все основные детали двигателя, он работает «жестко», с металлическими стуками. Максимальное давление в цилиндре зачастую значительно превышает нормальное расчетное значение, что почти неизбежно оборачивается детонацией, то есть ненормальным сгоранием взрывного характера. Это, в свою очередь, еще больше увеличивает отрицательную работу цикла, снижает мощность, приводит к перегрузке и перегреву двигателя, к непроизводительному расходу топлива.

На третьем графике показана противоположная крайность, когда смесь в цилиндре воспламеняется слишком поздно, например при положении поршня в верхней мертвой точке или даже за ней. В таких условиях давление в цилиндре нарастает медленно, как бы вдогон опускающемуся поршню, максимально возможное его значение намного ниже расчетного. При позднем зажигании сгорание может затягиваться вплоть до открытия выпускных окон (выпускных клапанов) и продолжаться в выпускной трубе. Итог — снижение мощности двигателя (полезная площадь, ограниченная кривой, невелика), увеличенный расход топлива. Затянутое сгорание увеличивает тепловые потери, что определяется общим перегревом двигателя, особенно нижней зоны цилиндра и прилегающих частей картера (у двухтактного двигателя) или верхней зоны у головни с клапанным механизмом (у четырехтактного), а также перегревом деталей выпускной системы, например выпускного клапана и трубы.

Реальны ли пробеги автомобилей на вторичном рынке

Заключение

Выполнять настройку зажигания рекомендуется каждые 15 тыс. км или при возникновении признаков неисправности системы. Если нет желания обращаться в СТО, то с данной проблемой вполне легко можно справиться самостоятельно.
