Диодная подсветка при открытии дверей автомобиля

Можно ли сделать неоновую подсветку своими руками?

Советы по подбору светодиодной ленты для разных помещений

В зависимости от того, где планируется установка потолочного освещения, выбирается тип изделия и его размещение. Изменение яркости происходит за счет вариаций количества диодов в пределах одного метра ленты. Чем больше элементов подсветки, тем она ярче и дороже.

На одном метре ленты может быть разное количество диодов

Количество светодиодов на ленте

В коридоре

Поскольку данная зона не требует стабильного яркого освещения, приобретение ленты с диодами SDM 5050 и выше будет нецелесообразным. Преимущественно коридоры и проходные зоны нуждаются в дополнительном свете в ночное время. Использование ламп накаливания приведет к большим затратам на электроэнергию, а темнота — не самое удачное решение. Оптимальным вариантом станет установка светодиодных лент низкой мощности. Их свет не будет раздражать глаза в ночное время, а с использованием диммера можно менять яркость, что также положительно скажется на семейном бюджете.

LED-освещение в коридоре

Диммер для светодиодной ленты

В ванной

Поскольку это помещение с повышенной влажностью, необходимо пользоваться герметичной конструкцией. Это предотвратит проблемы с электричеством в случае попадания воды. Яркость освещения подбирается по желанию хозяев дома, ведь для небольшого пространства лента подойдет как в качестве дополнительного освещения, так и в роли основного источника света.

Светодиодная подсветка потолка в ванной

В спальне

Большинство желающих приобрести светодиодные ленты устанавливает их в спальне для придания уюта и более спокойной обстановки. В данном случае подойдут варианты с RGB кристаллами, дающие больше простора для фантазии, работающие в определенных участках спектра и предоставляющие более тонкую настройку при использовании диммера.

LED лента

Восхитительный дизайн спальни с использованием светодиодной ленты

В детской

Для ребенка будет большой радостью подбирать вместе с родителями интересные цветовые сочетания и настраивать подсветку по своему настроению

По этой причине стоит обратить внимание на диодные ленты с расширенными возможностями. Таковыми являются модели с диодами RGB + W

Режим расширенной функциональности позволяет настраивать как чистый белый свет в основное время, так и различные оттенки спектра для игр. В данном варианте также будет уместно использование диммеров. Тогда слабое напряжение позволит максимально ослабить свечение диодов и использовать подсветку в качестве ночника.

Пример использования светодиодов в освещении потолка из гипсокартона в детской комнате

В гостиной

Это место выполняет ключевые функции практически в любом доме. Здесь собираются все родственники, проводятся праздники и принимаются гости

Поэтому важно подобрать не только оптимальный дизайн интерьера, но и ответственно отнестись к установке освещения. Массивные люстры с лампами накаливания давно уступают место диодным системам

Последние позволяют воплотить большее количество дизайнерских идей. Например, создание многоуровневого потолка с внутренней подсветкой.

Цены на гипсокартон

гипсокартон

Светодиодная лента для подсветки потолка в гостиной

Такая идея придется по вкусу не только гостям, но и домочадцам. Для сторонников естественного белого освещения подойдут монохромные ленты, а для создания праздничной обстановки лучшим решением станут RGB-ленты, многообразие красок и возможности настройки которых станут отличным дополнением к веселью.

В кухне

Здесь в большинстве случаев ленты используются не только для декоративных, но и для практических целей. Помимо потолка, их можно наклеивать на верхние края настенных шкафов, что привнесет необычности в интерьер кухни. Повысить функциональность можно при помощи датчиков — их удобно использовать, когда требуется включить свет, но руки заняты. При использовании ленты над рабочей поверхностью такое решение особенно удобно, если руки запачкались во время готовки.

Светодиодная лента на кухне

Правила подключения

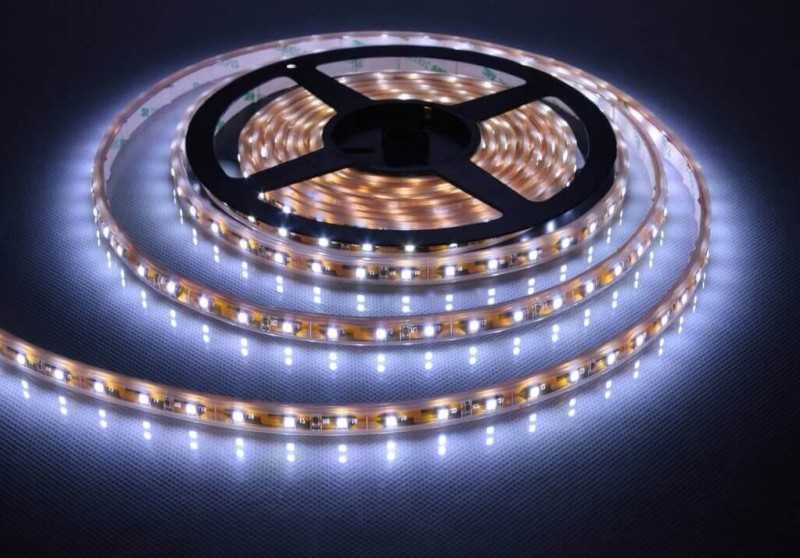

Светодиодная лента
продается в мотках по пять метров. Однако далеко не всегда требуемая длина для
монтажа подсветки совпадает с этой величиной. Поэтому ее нужно либо просто
обрезать, либо соединить два отрезка, либо подключить одновременно несколько
полосок. При этом их схемы могут различаться. Рассмотрим наиболее популярные
варианты и их отличительные особенности.

Схемы подключения двух лент к одному
блоку питания

Монтаж ленты выполнить
несложно, если все параметры рассчитаны и оборудование подобрано правильно. Нужно
просто соединить контакты лед-полоски с блоком питания, соблюдая полярность.
Если планируется программное управление подсветкой, то между светодиодной
полоской и трансформатором устанавливается соответствующий контроллер. Более
сложной схема будет, когда возникнет необходимость подсоединения двух
лед-полосок.

Основная трудность состоит в том, что материал led-кристаллов и проводников, соединяющих их, рассчитан на нагрузку при общей длине цепи, не превышающей пяти метров.

Поэтому если к концу такой полоски припаять или монтировать с помощью коннекторов отрезок длиной хотя бы 5 см, возникнет перегрузка. В результате либо перегорят лед-элементы, либо оплавятся дорожки, либо яркость и сила свечения диодов из-за постоянного перегрева существенно ухудшаться.

Выход из такой ситуации
состоит в параллельном подключении двух светодиодных полосок к блоку питания
отдельными проводами. Если подсветка трехцветная (RGB), то проводники должны
аналогичным образом подсоединяться к контроллеру, а тот в свою очередь к блоку
питания. Естественно, при такой схеме нельзя забывать о суммарном значении
электротехнических параметров лед-полосок и соответствии им блока питания.

Если надо подключить четыре ленты

Если требуется
подключить одновременно четыре светодиодных ленты (каждая не длиннее 5 метров),
необходимо приобрести два блока питания. Использование одного мощного
трансформатора не оправданно, потому что:

  1. Его стоимость намного выше, чем двух вполовину меньших по мощности.
  2. Для подключения 4 светодиодных лент к одному трансформатору расходуется больше проводки, чем по 2 лед-полоски к двум блокам питания.

Подключение RGB лент

Подключение трехцветных
светодиодных лент для подсветки обязательно происходит через RGB-контроллер с
соблюдением полярности. В отличие от монохромных, здесь требуется подсоединить
четыре контакта. Обозначения на материале лед-полоски должны соединяться аналогичными
клеммами на блоке управления:

  • B — синий,
  • R — красный,
  • G — зеленый,
  • V+ — общий.

Подключение нескольких RGB-лент
для подсветки к блоку питания аналогично выше рассмотренным одноцветным
аналогам, то есть параллельно – длиной не больше 5 метров. Однако контроллеры
трехцветных лед-полосок также должны выдерживать нагрузку схемы и быть
рассчитаны на суммарную ее мощность. На практике далеко не всегда можно найти
приборы с таким запасом. Поэтому применяют RGB-усилитель.

В схеме подсветки
усилитель соединяет последующую светодиодную ленту с предыдущей (тем самым
снижая нагрузку на контроллер), но при этом для него самого требуется
подключение через отдельный блок питания (рассчитанный на одну led-полоску). Таким
способом через набор усиливающих блоков и трансформаторов можно собрать
довольно большую цепь трехцветных лед-полосок на единственном контроллере.

Какие провода использовать

Согласно правилам
электромонтажных работ, проводники для подсветки в комнате или вне помещения
должны быть рассчитаны на суммарную мощность, номинальное напряжение и силу
тока
светоисточника. В рассматриваемом случае, когда длина светодиодной полоски
не превышает 5 метров, оптимально использовать одно- или многожильные медные
провода с площадью сечения от 1,5 мм2.

Монтаж своими руками неоновых ламп

Сначала устанавливаются специализированные средства излучения, для монтажа которых вы должны обзавестись всем необходимым, а именно:

  • хомутами из капрона;
  • уголками из алюминия;
  • неоновыми излучателями — разъём необходимо удалить и выполнить зачистку проводов на 1 см;
  • саморезами.

Дальнейший процесс установки неона выглядит следующим образом:

  1. Отпиливаем уголок по размерам средства излучения.
  2. Привинчиваем над торпедой, используя саморезы.
  3. Используя хомуты, закрепляем средство излучения таким образом, чтобы освещалось пространство под ногами.
  4. То же самое проделываем на всех местах для пассажиров. Сзади уголок привинчиваем кверху ребром, чтобы избежать механических повреждений средства излучения.
  5. Всю коммутацию под поликом тянем к торпеде со стороны водителя. Если длины не хватает, необходимо ее увеличить.
  6. Присоединяем провода к датчику, который будет срабатывать при открытии дверей, и включателю штатного света в салоне автомобиля.

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин.

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.

Что потребуется

Для начала, нужно разобраться, как устроена такая подсветка, и как работают все входящие в эту систему элементы.

Основой здесь служат специальные лампы, заполненные инертным газом – неоном. Именно от имени этого газа, такие лампы и получили свое название. Внутренние стенки лампы, покрыты специальным порошком – люминофором, который, взаимодействует с неоном при подаче высокого напряжения, и начинает светиться. Состав порошка влияет на цвет полученного свечения.

Необходимость в высоком напряжении для получения эффекта свечения, заставляет использовать в системе специальные устройства – преобразователи напряжения, или повышающие напряжение трансформаторы.

Именно это момент стоит запомнить особенно – высокое напряжение небезопасно для жизни, поэтому, монтаж электрической части подсветки должен человек, имеющий опыт работы с высоковольтными компонентами.

Сами лампы, изготавливаются из тонкого стекла, и могут легко быть повреждены при транспортировке или в процессе монтажа. Следует быть очень аккуратным при их установке.

Подсветка салона автомобиля своими руками

  1. Для начала определяемся с тем, что именно мы хотим подсветить и в какие конкретные места, мы собираемся клеить светодиодную ленту.
  2. Следующим шагом является определение варианта подключения подсветки. Это значит, что нам нужно выбрать один вариант из наиболее актуальных, например, свет может включатся от кнопки, при открытии двери или при включении зажигания. Конечно, самым лучшим вариантом будет включение подсвечивания от кнопки, потому что светодиоды нам будут необходимы только в ночное время суток, и чтоб свет не горел зря, вы сможете включить нужную функцию тогда, когда вам это будет необходимо.
  3. Выбор цветового решения ленты является не менее важным шагом, она должна удачно сочетаться с цветами, которые будут ее окружать, например, с цветом вашей машины или оббивки сидений в салоне.
  4. Далее нам будет необходимо приобрести материалы и инструментарий для работы:

Непосредственно светодиоды можно купить на радиорынке, они будут стоить меньше, чем специализированные ленты, созданы специально для машин, но, при этом, вам придется поработать над ними паяльником.

  • Выключатель ( имеется в виду, сама кнопка ).
  • Специальная трубка, что бы изолировать электрический кабель.
  • Набор отверток.
  • Предохранитель.
  • Ключи со звездочками и головки ( понадобятся, при  раскручивании панелей ).
  • Также, к приобретенной вами подсветке, должны прилагать инструкцию, в которой находится список необходимых инструментов.

5. Переходим непосредственно к установке. Для этого мы подсоединяем выключатель к аккумулятору и ставим предохранитель на всю подсветку. Проводим провод через отверстие в пластине, которое находится между салоном и двигателем

Можно просверлить свое отверстие, но при условии, что вы ничего важного не заденете, также, нужно позаботиться о том, что бы метал, по краям отверстия, не резал провод. Для этого, можно применить резиновые кольца нужного вам диаметра

6. Последним шагом будет подключение второго провода к необходимой клемме на аккумуляторе. Можно воспользоватся, как в первом случае, отверстием в пластине или подключится к корпусу автомобиля.

Да будет свет

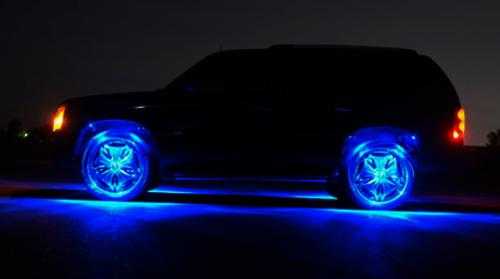

Если вы задались вопросом, как сделать подсветку колёс, то ответит вам на него наша инструкция. Выполним эту работу при помощи светодиодов, так как они лучше всего подходят для этой цели. Мы не будем описывать установку на все четыре колеса. Рассмотрим весь процесс на примере одного колеса, а остальные выполняются аналогичным образом:

  • Для начала нам потребуются несколько светодиодных лент, четыре стабилизатора тока, гофрированные трубки, провода, герметик, клей и проволока.
  • Затем поднимаем одну сторону автомобиля и . При желании авто можно выставить на страховочные стойки, так как работать с машиной, установленной на домкрат, крайне опасно из-за плохой устойчивости.
  • Сняв колесо, необходимо тщательно вымыть кожух тормозного диска бензином и хорошенько просушить.
  • После того как всё просохло, необходимо отмерить длину светодиодной ленты. Сделать это достаточно легко – просто намотайте ленту на кожух и лишнее отрежьте. Помните, что отрезать ленту следует только в специально помеченных для этого местах. Через каждые три диода нанесена белая метка, именно по ней и отрезайте (отрезав не там, вы просто испортите ленту, так как работать она уже не будет).
  • Готовую диодную ленту промазываем клеем с той стороны, которая будет прилегать к кожуху.
  • Аккуратно приклеиваем ленту к кожуху и даём клею схватиться. После того как клей достаточно высох, дополнительно крепим ленту проволокой к кожуху тормозного диска.
  • Лента закреплена достаточно крепко. Отрезанный кончик ленты тщательно заделываем с помощью герметика. Это необходимо, чтобы в силиконовую ленту с лампами не попала влага и не вывела из строя всю нашу красоту.
  • С нетронутого конца нашей ленточки выпущены провода (плюс и минус). К ним припаиваем провода, которые будут соединяться со стабилизатором.
  • Спаянные провода тщательно изолируем и помещаем их в гофрированную трубку, после чего заводим в салон.
  • Далее, провода соединяются со стабилизатором и от него выводятся к проводам фар. Если соединять не с фарами, а напрямую с , то придётся в салоне установить дополнительный выключатель для нашей подсветки. В нашем случае подсветка колёс автомобиля будет работать только при включённых фарах.

Устанавливаемая подсветка колёс своими руками требует от вас хорошей внимательности и аккуратности. Основные составляющие подсветки очень хрупкие и при неправильном обращении легко выйдут из строя

Не забывайте, что при подключении светодиодных лент очень важно соблюдать полярность (плюс и минус), так как если неправильно соединить полюса, то диоды работать не будут

Если опустить финансовые приоритеты, то можно приобрести уже готовый комплект. Готовая подсветка колёс автомобиля имеет множество уникальных возможностей. Например, звуковые датчики, реагирующие на музыкальные композиции . В результате чего производится «светомузыка» на колёсах. Если комплект подсветки многоцветный, то колёса будут играть различными цветами светового спектра. В комплектах, как правило, всегда присутствуют подробные инструкции по установке и эксплуатации конкретного прибора.

Не отставайте от автомоды и пусть ваш «стальной товарищ» будет самым красивым, ярким и запоминающимся!

Одним из самых несложных и увлекательных способов придать своему автомобилю необычный вид является световой тюнинг. Это довольно распространенное искусство, которое позволяет придать любой машине изюминку и заставить сиять неоновыми цветами днище, решетки радиатора и даже колеса. Подсветка дисков, как способ светового тюнинга, всегда смотрится очень неординарно и привлекает взгляды, завораживают контрастные светящиеся колеса машины.

По сути же этот эффект можно получить от примитивной установки светового led оборудования в колеса автомобиля.
Для этого используется светодиодная лента, которую следует установить и подключить. Далее мы рассмотрим эти процессы более подробно.

Выбираем ленту для машины

Постараюсь не лить воду, а кратко разберем на что обращать внимание при выборе светодиодной ленты

Тип светодиодной матрицы

Светодиодная подсветка салона. Для подсветки салона автомобиля, включая багажник выбирайте — SMD 3528 60шт/м (размер одного светодиодного кристалла — 3,5×2,8мм). Почему она?

Во-первых мы получаем среднюю мощность 4,4-4,8 Вт на погонный метр со световым потоком порядка 250-300 Лм. При такой мощности светодиоды не требуют теплоотвода и светодиодная лента спокойно монтируется на пластиковые элементы. А светового потока достаточно для полноценного освещения любых элементов салона.

Во-вторых это самая распространенная лента в продаже, покупаем в первом попавшемся магазине.

Варианты типа SMD 5050, 5630, 5730 не подойдут ввиду высокой мощности. Неприятно высокая яркость и необходимость монтировать но теплоотвод, делает их не самым удачным выбором для светодиодной подсветки салона машины.

Наружное освещение автомобиля. Тут включаем голову. Если LED подсветка под днищем авто, можно выбрать светодиоды помощнее — SMD 5050 30/60 шт/м. Алюминиевый профиль будет нашим теплоотводом (про монтаж дальше). Для светодиодной подсветки номера машины или (не дай бог) фар головного света — это плохой выбор. Подобная светодиодная подсветка будет приманкой для инспекторов ГИБДД (про правила установки и штрафы читайте в конце статьи).

Обычные светодиоды или RGB — разницы нет. RGB чуть дороже, ее сложнее подключать и требует дополнительно контроллера управления (подробнее про подключение RGB ленты). Зато она позволяет менять цвет подсветки.

Класс защиты

В продаже преимущественно три класса защиты – IP20, IP65, IP68.

  • IP20 – открытая лента без защитных покрытий, подходит для использования внутри сухих помещений. Боится влаги, пыли, любых механических воздействий.
  • IP65 – с защитным силиконовым слоем, способным защитить от конденсата.
  • IP68 – герметичные водонепроницаемая светодиоды, которые можно размещать на днище автомобиля.

Класс LED IP68

Для светодиодной подсветки бардачка или низа торпеды подойдет и IP20, если ее никто не будет дергать и поливать водой.

Для подсветки остальных элементов желателен класс IP 65-68.

Что нужно знать по подсветке салона авто холодным неоном?

Придать индивидуальность своему автомобилю и выделить его из общего потока транспорта можно используя холодный неон, который смотрится оригинально и весьма эффективен. Сегодня неоновая подсветка – это один из наиболее распространённых способов тюнинга салона. Этот вариант имеет следующие преимущества:

  • минимальное потребление энергии. Неон считается практичным вариантом, благодаря продолжительному сроку работы. Прозрачный материал не теряет своих изначальных характеристик и не выцветает. При своей прочности он легко гнётся, хорошо режется при составлении разных световых комбинаций;
  • неоновую нить можно монтировать в разных частях салона автомобиля: на педалях, приборной панели, ручках для открытия двери и/или бардачке;
  • холодный неон не отвлекает водителя от контроля дорожной ситуации и считается безопасным материалом для нашего зрения;
  • свет гибкого холодного неона распределяется, равномерно насыщая салон, что весьма удобно в тёмное время суток и ночью;
  • при его работе не нежно включать дополнительные приборы освещения, в том числе штатное оборудование.

Подсветка салона автомобиля своими руками, с использованием холодного неона – это не только красиво, но и практично. Такой тюнинг позволяет обезопасить вас и пассажиров, и представляет огромное поле для фантазии. Делая подсветку в салоне машины своими руками, можно получить однотонный свет, или в разной цветовой гамме, используя разные рисунки, цвета и комбинируя их количество. Обустройство неоновым материалом – это минимум затрат и незначительное вмешательство в электрическую систему авто, что не влияет на стабильную работу других (штатных) систем транспортного средства.

5 Куда подключать провода

Хотя вопросов с монтажом может быть достаточно много, на самом деле, все достаточно просто.

Первое, что нужно сделать перед установкой выключателя – разобраться в его конструкции. Для этого делается разборка, благодаря которой можно взглянуть поближе на основные компоненты и выяснить что и куда подключать.

Как правило, чтобы внимательно рассмотреть «внутренности» устройства, достаточно снять клавишу(-и) и корпус. Так и у именитых, и у неизвестных брендов.

Итак, поскольку клавиши держат защелки или штырьки из пластика, достаточно взять отвертку с прямым наконечником, потянуть на себя и чуть вниз клавишу. Также потихоньку снять и другие, если на выключателе более одной клавиши. Рамку корпуса держат пара шурупов, которые можно легко найти и открутить.

Для доступа к внутренней части выключателя надо обязательно снять рамку с клавишами

Добравшись до основы прибора, можно найти клеммы (медные пластины с винтами), к которым подключают провода. Предварительно их надо зачистить от изоляции, после – просовывать под винты и контактные пластины, а затем – затягивать, но не перебирать с силой.

Совет! Стоит подождать полчаса и потом еще раз подтянуть винты – так будет легче и лучше. После – удостоверьтесь в качестве соединения.

Чуть по-другому выглядят выключатели, у которых разъём для подключения провода не винтового, а пружинного типа. Как правило, такое можно встретить у европейских моделей. Они, что удивительно, легче в монтаже и лучше подходят для тех, у кого нет опыта в этом деле. С проводом нужно делать все то же самое – зачистить и просунуть в разъём. Отличие лишь в том, что пружина сама захватит и обеспечит контакт провода с поверхностью, а значит – ничего делать не надо, только лишь собирать.

Виды разъемов на выключателях, куда вставляются провода, на примере модели Etika
