Блок розжига ксенона: устройство, проверка, ремонт + 6 моделей

Как работают ксеноновые фары

Чтобы узнать, как работает адаптивный ксенон, нужно изучить общую схему устройства:

Фото: схема подключения ксенона

Система достаточно проста, а установка осуществляется поэтапно. Особенностью, которую некоторые водители забывают учесть, является то, что после того, как лампы установлены, их необходимо настроить с помощью специального оборудования.

Рассмотрим плюсы и минусы:

Преимущества ксенона:

высокое качество освещения, яркость, высокая интенсивность свечения и охват;
ксеноновые лампы работают очень долго. Это обусловлено отсутствием в конструкции основной нити, которая быстро изнашивается;
высокие показатели продуктивности работы ксеноновых ламп;
небольшое потребление тока

Недостатки:

высокая стоимость;
сложность установки

Выбор ламп следует осуществлять в соответствие с техническими характеристиками транспортного средства, и в зависимости от того, какой цвет нужен водителю авто – ближний или дальний.

Устройство данной лампы (схема)

Ксеноновая лампа принадлежит к типу газоразрядных. Закачивание газа в колбу для дальнейшего его использования осуществляется под высоким давлением.

Какой предусмотрен штраф за ксеноновые фары в 2020 году смотрите в статье: ксеноновые фары. Про образец заполнения заявление о выдаче водительского удостоверения, читайте здесь.

Основные особенности устройства ксеноновой лампы:

Основной элемент	Стеклянная колба, которая имеет очень прочные, толстые стенки
Колба заполняется ксеноном – инертным газом	Следует учесть, что некоторые производители добавляют пары ртути
Внутри лампы	Находятся два электрода, расположенные на близком расстоянии друг к другу
С внешней части устройства	Электроды соединяются с двумя контактами – плюс и минус
К системе присоединяется блок розжига	Без него лампа не будет работать
Последний элемент	Связка проводов, которую нужно присоединить к системе питания авто

Система достаточно простая, однак, чтобы правильно ее установить, нужно четко разобраться куда и что подключается.

Контакты, расположенные внутри лампы подсоединяются к блоку розжига, через который подается высокий заряд электричества – 25 000 Вольт.

Когда электричество подано, между контактами образуется электрическая дуга. Расположенная в ксеноне, эта дуга начинает ярко гореть.

Штатный ксенон устанавливают еще при производстве машин – на заводе. Чаще всего производители используют лампы 4300 К.

Принцип в использовании

Внутри колбы с ксеноном устанавливаются специальные отражатели. Они позволяют направить свет в правильную сторону. Однако, лампы с отражателями стоят несколько дороже, чем без них.

Следует учесть, что ксенон разгорается постепенно. Это связано с тем, что необходимо время для зажигания дуги – как правило, от пяти до семи секунд.

Блока розжига

Основные технические характеристики блока розжига для стандартных моделей:

Требуемое напряжение	Не менее 8 и не более 16 Вольт
Энергопотребление	До 55 Ватт
Сила подачи тока к лампам	От трех до шести А

Для того, чтобы лампа работала, необходимо получить напряжение в 25 000 Вольт, которое является достаточно высоким. Образуется оно с помощью блока розжига.

Напряжение столь большой силы образуется лишь на несколько миллисекунд – этого достаточно для того, чтобы зажечь ксеноновую лампу.

Принцип работы блока розжига:

Энергия в 12 Вольт	Поступает от общей сети в трансформатор, где происходит реакция, в результате которой ток возрастает. Затем напряжение передается в конденсатор, где оно накапливается до 500 Вольт
Следующий шаг	Переход напряжения на катушку с высоким напряжением. За счет действия метода индукции, первичная и вторичная катушки выдают напряжение, выше в десять раз. Оно превышает то напряжение, которое было выработано на конденсаторе
Лампа разжигается	—
Чтобы поддерживать горение ксенона	Вырабатывается напряжение 60 – 80 Вольт. Оно зависит от того, насколько мощная лампа установлена в фары

Конечное напряжение составляет всего от 35 до 55 Ватт и сопоставимо с работой обычной галогеновой лампы.

Стоит ли менять ксенон на галоген — преимущества и недостатки

Прежде чем решать этот вопрос, выясним, чем ксенон отличается от галогена. В первую очередь принципом работы – он у этих ламп абсолютно разный. Галогенная лампа, по сути, обычная лампочка накаливания. У нее такая же спираль (тело накала), как и у лампочки Ильича. Ток эту спираль раскаляет, и она начинает ярко светиться. От окисления спираль защищает колба, заполненная инертным газом.

Единственное отличие галогенки от обычной: в газ, заполняющий колбу, добавляется галоген – бром или йод. Он «умеет» захватывать испарившиеся молекулы вольфрама и возвращать их обратно на спираль. В результате срок службы прибора увеличивается и позволяет разогреть тело накала до более высокой температуры. Это повышает светоотдачу и делает спектр излучения максимально приближенным к естественному дневному.

Автомобильная галогенная лампа

Отличие галогенной лампы от обычной еще и в материале колбы. У первых рабочая температура так высока, что обычное стекло просто расплавится. Поэтому колбу галогенок делают из тугоплавкого кварцевого стекла.

Ксеноновая же лампочка – это газоразрядный прибор. Она не имеет спирали, а оснащена двумя электродами. При подведении к электродам рабочего напряжения светиться начинает сам газ, которым заполнена колба. Это существенно повышает светоотдачу и экономичность при той же мощности, что и у галогенных источников света.

Автомобильная ксеноновая лампа

Но если ксенон ярче и лучше светит, зачем его менять на галоген? Чтобы разобраться в этом вопросе, определимся с достоинствами и недостатками тех и других приборов.

Достоинства и недостатки галогенных и ксеноновых ламп

Галоген	Ксенон
Лампочки можно менять по одной	При перегорании одной лампы необходимо менять обе, чтобы сохранить одинаковую светоотдачу фар
Могут работать напрямую от бортовой сети автомобиля	Требуется специальный драйвер – высоковольтный преобразователь и система розжига
Простая установка	Установка и монтаж достаточно сложны
Не требует дорогой и сложной оптики. Обычно достаточно простой фары с отражателем	Требуется специальная оптическая система, предназначенная специально для ламп этого типа
Средняя светоотдача	Хорошая светоотдача
Использование галогена разрешено на практически всех современных автомобилях со штатными фарами	Установка нештатного ксенона влечет административную ответственность в виде лишения прав сроком до года. Пройти техосмотр невозможно.
Относительно низкая стоимость	Неоправданно высокая стоимость, усугубляемая еще и тем, что менять приборы нужно парами и возможны дополнительные расходы при выходе из строя блока розжига

Сравнение стоимости ксеноновых ламп и обычных

Дабы не быть голословными, сравним реальную стоимость галогенных и ксеноновых ламп разных производителей.

Галогенные:

Philips HB3 BlueVision 12V 9005BV (1шт.) – 750 руб.;
Osram Cool Blue Intense H4 12V 64193CBI-HCB DUO (2 шт.) – 650 руб.;
Osram Silverstar H7 12V 64210SV2-01B (1 шт.) – 350 руб.;
Osram Original H4 1V2 64193-01B (1 шт.) – 150 руб.

Ксеноновые:

Philips X-tremeVision Gen 2 D4S, без блока розжига (1 шт.) – 5 300 руб.;
Osram XENARC ORIGINAL, 35 Вт, D1S, с блоком розжига (1 шт.) – 3 500 руб.;
Philips Xenon Vision 85126VIC1, D2R, без блока розжига (1 шт.) – 2 400 руб.;
ClearLight Xenon Premium +150%, без блоков розжига (2 шт.) – 1 690 руб.

Таким образом, средняя стоимость ксенона примерно в 10 раз выше стоимости галогенного источника света. Добавим сюда еще цены на блоки розжига, которые тоже ломаются, и тот факт, что ксенон надо менять парами, даже если сгорела одна лампочка.

Какие галогенные лампы светят, как ксенон

Обычно ксеноновые лампы имеют более холодный, чем у галогенок, свет с синевой. Можно ли получить такой же эффект с галогенной? Оказывается, можно. Достаточно провести небольшой тюнинг – купить галогенную лампочку с синей колбой и маркировкой Blue, примеры таких ламп мы привели выше (Osram Cool Blue Intense, Philips BlueVision и пр.).

Как проверить блок розжига ксенона в домашних условиях

Можно ли проверить работоспособность блока в домашних условиях или в гараже? Выявить неисправности и произвести ремонт блоков можно своими силами, при наличии специальных инструментов и зная порядок проведения работ.

Устройства для проверки

Наиболее распространенными приборами, используемыми для проверки работоспособности блока розжига, являются:

мультиметр;
осциллограф.

Мультиметр состоит из блока управления, дополненного экраном и проводов, которые подключаются к обследуемому оборудованию.

Мультиметр или тестер позволяет измерить:

напряжение в электронной цепи;
силу тока;
сопротивление.

Как проверить блок розжига ксенона мультиметром?

Для проверки работоспособности прибора или отдельных элементов необходимо присоединить провода тестера к гнездам оборудования, причем черный провод соединяется с минусовым гнездом, а красный – с плюсовым.

Осциллограф, в отличие от тестера, является более профессиональным оборудованием, которое позволяет определить напряжение, силу тока, частоту импульсов, угол сдвига фаз и иные параметры электрической цепи.

Принцип действия прибора и методика проверки работоспособности оборудования осциллографам аналогичны мультиметру, но этот прибор позволяет получить более точные показания, причем не только в цифрах, но и в виде диаграммы (графика).

Порядок

Итак, для полной проверки работоспособности блока розжига необходимо действовать по следующей схеме:

Не снимая устройства с места в первую очередь необходимо промыть поверхность прибора спиртом. Это действие направлено на устранение ржавчины, которая может привести к более неприятной поломке блока.
Если промывка блока не привела к устранению поломки, то следующий шаг – это осмотр корпуса на наличие трещин (разгерметизация). Выявленные трещины необходимо герметизировать и проверить работоспособность оборудования после полного высыхания использованного состава.
Если результат после проведенных манипуляций не достигнут, то требуется полностью отсоединить устройство от цепи автомашины и вскрыть корпус блока.

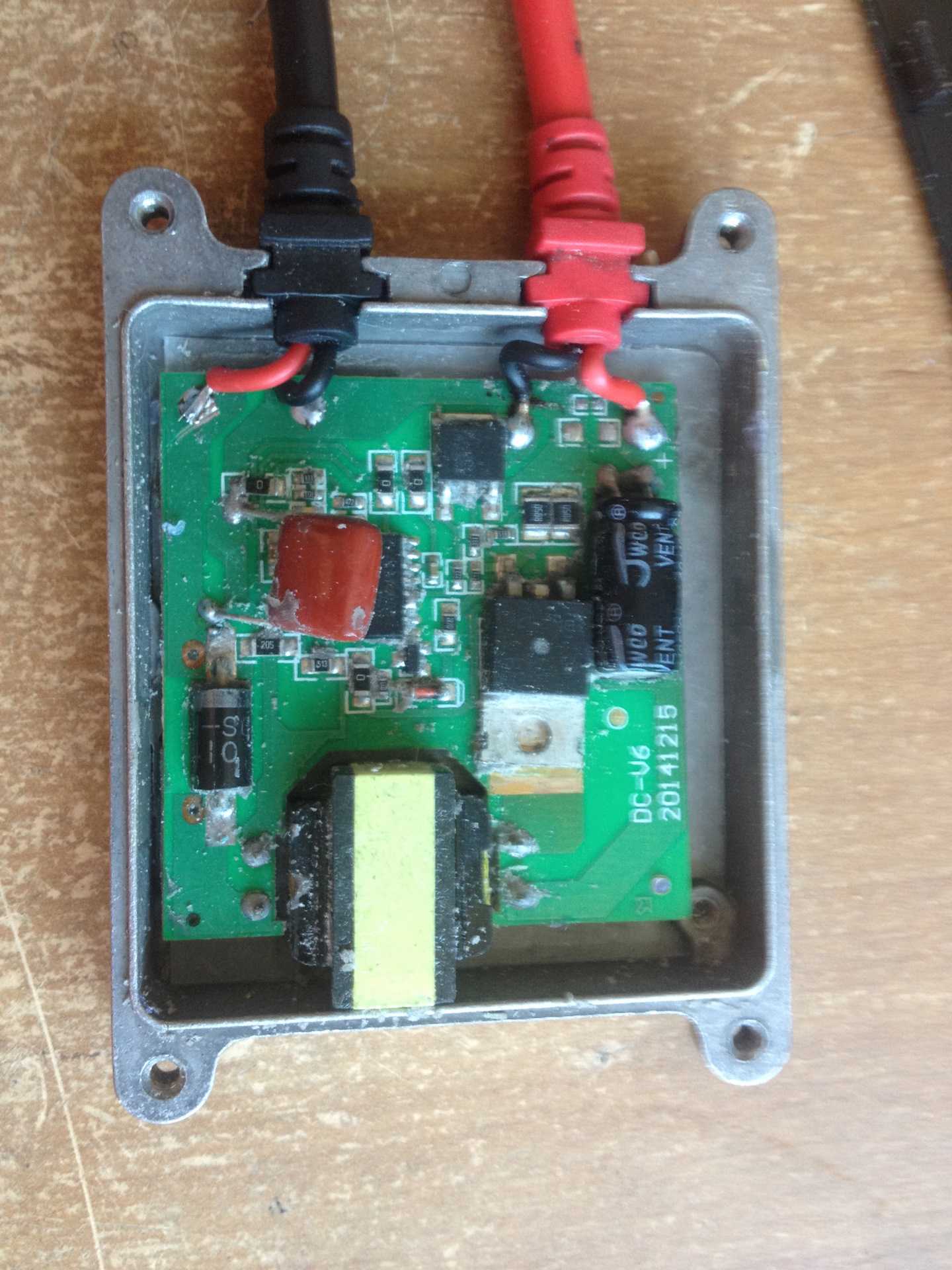

Внутри корпуса располагаются различные приспособления, работоспособность которых можно проверить осциллографом или тестером.

Проверка оборудования специальными приборами производится в следующем порядке:

на первом этапе проверяется работоспособность транзисторов (их должно быть не менее 4 штук), которые наиболее подвержены воздействию влаги и пыли;
далее проверяется резистор;
проверяются конденсаторы.

Обнаруженные сгоревшие или поломанные устройства требуется заменить аналогами, полностью подходящие по рабочим параметрам.

После замены и проверки работоспособности ламп блок необходимо закрыть и залить герметиком или обработать парафином для увеличения срока эксплуатации.

Если проведенные работы не помогли восстановить блок розжига, то можно:

обратиться к профессионалам для проведения более тщательной диагностики повреждений;
полностью заменить оборудование.

Проверка блока розжига ксенона

Мы уже определили, что если не горит одна ксеноновая лампа, то причина может быть, как в источнике света, так и в самом устройстве, обеспечивающем розжиг лампы. Таким образом, если вы столкнулись с этой проблемой, стоит знать, как проверить блок розжига ксенона на исправность.

Для этого необходимо аккуратно достать ксенон, произвести визуальный первичный осмотр и определить, нет ли изъянов в виде трещин на колбе лампы (пример трещины показан на рисунке слева). Если нет, то аккуратно отсоединить провода, отходящие к лампе от блока розжига.

Два варианта развития событий:

Проблема с лампой. Если причина в неисправности лампы, то при подключении блока розжига к другой ксеноновой лампе, она загорится.
Проблема с блоком розжига. Если вы подключите блок розжига к другой лампе, которая и так у вас горела, и она не загорается, тогда можно сделать вывод, что разжигающее устройство не работает.

Таким образом, если проблема в блоке, то вам придется его заменить на идентичное устройство. На сегодняшнее время существует огромное количество блоков разных производителей, как штатных, так и универсальных. Соответственно, вы можете выбрать любой интересующий вас блок. Существует 5 поколений и считается, что самые прочные и качественные блоки относятся к 4-му поколению, а значит, лучше отдать предпочтение им, причем по возможности поменять сразу два блока.

Как выбрать блок розжига?

Если с заводскими устройствам всё понятно: необходимо, чтобы его код соответствовал характеристикам модели вашего авто. А как покупать универсальный БР и на что нужно смотреть в первую очередь?

Технические параметры

Сначала убедитесь, что напряжение питания блока соответствует бортовой сети вашей машины. Производители выпускают блоки, рассчитанные на 12, 24 и даже 36 вольт. Другие параметры (усреднённые данные):

мощность: 35-75 Вт;
пусковой и рабочий ток: 5,8 и 3,1 А;
напряжение розжига: 23 тыс. вольт;
время стабилизации дуги: до 20 секунд;
рабочая температура: от минус 30 до плюс 105 градусов.

Обратите внимание на конструкцию: возможен стандартный вариант или Slim (с утончённым корпусом). Многие модели имеют защиту от чрезмерно низкого или высокого напряжения: в этом случае блок отключается через полсекунды

Видео: не работает блок розжига

Возможные сложности

Фары, предназначенные для эксплуатации ксеноновых ламп, маркируются буквами DCDR или DCR. Если газоразрядные источники освещения установить в не предназначенные для них фары возможно возникновение сложностей при остановке автомобиля сотрудниками автоинспекции.

Такие действия наказываются штрафом или даже лишением водительского удостоверения. Избежать административной ответственности можно установкой на головную оптику форсунок омывателя и корректора направления светового пучка. Лучше всего поставить фары с соответствующей маркировкой, в этом случае у автоинспектора не будет повода для составления протокола о нарушении.

Что это такое

Ксеноновая лампа – это прибор освещения автомобиля, который состоит из прочной стеклянной колбы, полностью заполненной одноименным газом.

Такое устройство отличается:

получением освещения более высокого уровня, что позволяет использовать автомобиль не только в темное время суток, но и в условиях плохой видимости на дороге;
длительностью использования. По сравнению с обычными галогеновыми лампочками, которые могут работать не более 400 часов, ксенон способен прослужить более 3 000 часов;
возможностью получения дневного света, что менее негативно воздействует на зрение водителя;
малой потребляемой мощностью.

Блок розжига представляет собой небольшое устройство, которое состоит из процесса, управляющего работой системы, транзистора и дополнительных элементов.

Для корректной работы приборов освещения на автомашине устройство должно быть подключено:

к аккумулятору через специальное реле питания;
к лампе через стартер автомобиля.

FakeHeader

Comments 36

Аккум надо, хотя бы на 12В от шуруповерта. Для проверки вполне хватит его.

Только с АКБ проверка. Часто блоки до 10А единомоментно хавают (на моих так было)

я вчера также дома проверял ксенон, моргал как стробоскоп и не разгорался. Сегодя поставил в машину, все нормально работает

мощи маловато запитай с аккума

Ради интереса посмотри серийные номера на лампах одинаковые или нет?

Я думаю тока не хватает. Подключи к бортовой сети автомобиля.

аккуратнее с валео 6г, они очень нежные можно убить по неосторожности

Спасибо за предопрежление.

Блок твой оч слаб. Он не для ксенона. В машине на акум это все дело подцепи

от этого блока пит. не получится, хочешь в домашних условиях, то используйте хотя бы блок питания от компа. от з/у для авто тоже не вариант, там как повезет, нижно смотреть на мощность

Блок жрёт 12-15 А во время запуска, буквально секунды, но эта мощность необходима для поджига. От аккумулятора заработает

Если ты меня приравниваешь к тем, кто ставит «гейлампы» и ездит слепит всех, то ошибаешься. Обосновываю: используются птф вне освещённых участках, где не единой души. К примеру по межгороду, либо в сторону дачных участков. Во вторых, туманки отрегулированы с помощью штатной регулировки + тонкие шайбы, дабы увеличить угол наклона птф в сторону дорожного покрытия. И на возраст я думаю тут нечего спихивать. Потому что некоторые иномарки слепят хлеще тех, кто ставит ксенон самостоятельно. Имхо, у меня всё. Заведомо бесполезную дискуссию с Вами продолжать не вижу смысла

Писал бы чего по делу лучше

Всем спасибо! Вывод сделан олень -я. Будем питать от аккумулятора. Кстати, а зарядное устройство автомобильное не подойдёт?

Обычно зарядные устройства малоамперные, а вот пуско-зарядные наверное могут спрачиться с этим.

конечно мало, посмотри на силу тока у твоего блока розжига, блок питания от компа ватт на 300 хватит

У меня вообще светят разным. Лампы и блоки новые

блок питания от компа потянет нормально, а от кухонной слабоват

От кухонной подсветки они и не будут загоратся.

Мб просто у тебя на блоке питания переменный ток на выходе, а блоки розжига работают от постоянного или наоборот.

На наклейке видно Output: DC, что значит «выход: постоянный ток».

Блоки, насколько мне известно, должны получать постоянный ток, а выдавать его на лампу могут как постоянный, так и переменный, в зависимости от типа.

«>

Поправка для обратной полярности

Обратная полярность подключения цоколя реализована во многих авто. Под словом «обратная» подразумевается, что на общий контакт лампы подаётся «плюс» (см. рис.).

Вариант «обратной полярности» показан справа

Если в машине используется именно обратная полярность, покупайте универсальный комплект биксенона:

Комплект, допускающий два варианта подключения

Как видим, комплект снабжён инвертирующей перемычкой, а также управляющим диодом. Проводя монтаж, следуйте рекомендациям:

Если переключение между режимами не работает, меняют полярность диода;
Если переключение работает неправильно, устанавливают перемычку.

Других пояснений здесь не требуется. Удачного монтажа!

Установка биксенона

Биксенон это такая же лампа, наполненная инертным газом, только оборудована специальным электромагнитом. Он контролирует фокус лампы, что позволяет создавать “ближний” и “дальний” свет. Обычная ксеноновая лампа светит постоянно на полную мощность, а мощность биксеноновых линз регулируется с помощью соленоида (электромагнита).

Принцип установки биксенона своими руками примерно тот же. Отличается он только наличием контроллера напряжения, который подсоединяется к лампе, аккумулятору и блоку розжига. Основная его функция — контроль и стабилизация напряжения в проводке.
Как установить ксенон самому мы писали выше. А сейчас просто рассмотрим схему подключения биксеноновых линз и разберем некоторые нюансы.

Высоковольтные провода от ламп биксенона соединяются с соответствующими проводами от блока розжига.
К разъему питания блока розжига подключается контроллер.
Третий провод на лампе — это разъем электромагнита, который контролирует интенсивность света. Он также подключается к контроллеру.
К штатному разъему питания лампы подключается разъем с контроллера. Он имеет 3 контакта.
Подключаем контроллер к питанию аккумулятора, “+” и “-” соответственно.

После установки не забудьте отрегулировать фары, чтобы не слепить водителей на встречной полосе. Помните, что хорошо отрегулированные фары обеспечат безопасность всем участникам дорожного движения.

Ксенон в авто: неисправность блока розжига лампы (фото, видео)

Ксеноновые лампы вывели автомобильный свет на совершенно иной уровень. Каждый автолюбитель, испробовавший нововведения, может легко отметить положительные моменты их применения. К сожалению, поломки происходят с разными деталями новых систем освещения. Отнестись к каждой из них стоит внимательно, ведь стандартные методы решения могут не дать нужного результата.

Рассмотрим одну из сложных поломок, которая может потребовать существенных материальных затрат. Ее название – выход из строя блока розжига ксеноновой лампы.

Что такое блок розжига ксенона?

Блок розжига ксеноновой лампы – сложная электронная схема, способная привести в действие лампу через вспышку мощного импульса. Блок представлен в виде металлической прямоугольной коробочки, которая закреплена под фарой автомобиля.

Где располагается блок розжига?

Блок укреплен в нижней части фары. Самостоятельно добраться до него просто открыв капот не получится. Лучше всего, доставать фару и отсоединять датчики с проводами. Для этого потребуется снять передний бампер. Провести операцию можно самостоятельно или воспользовавшись услугами автоэлектрика.

Также читайте: Ауди Q7 2019 года – новая модель – когда выйдет в России

Как определить, что блок розжига ксенона вышел из строя?

В автомобиле, оснащенном функционирующими датчиками, бортовой компьютер сообщит об ошибке. «Проверьте лампу ближнего света», «Отсутствие ближнего света» и прочее. Конечно, сразу искать проблему в блоке – ошибка. Возможно, дело в самой лампе. Для этого, ее нужно достать и вначале проверить визуально.

Совет!

Если есть повреждения, то менять нужно именно ее. Также не будет лишним переставить лампочку из работающей фары. Если отклика не последует и свет не загорится, то проблема действительно в блоке розжига.

В некоторых марках, отключение предохранителей может привести к параличу конкретных систем организма. Решит проблему в таком случае обычная замена.

Также читайте: Какие изменения в ПДД с 1 января 2019 вступили в силу

Причины выхода из строя блока розжига

Практика показывает, что ключевыми причинами поломки являются:

Попадание в середину блока влаги.
Неисправности проводки, вызвавшие замыкание.
Отсутствие контакта в соединении.

Причина №1: вода

Любое запотевание фары – это тревожный сигнал для владельца авто. Разгерметизация позволяет воде заполнять саму нишу фары, что приводит к попаданию влаги в блок. Страдает само соединение. До определенного момента схемы держат нагрузку, но со временем, сильное напряжение и контакт с водой, приводят к поломке.

Совет!

При такой поломке только замена блока не поможет. Лучше всего просушить фару и герметизировать ее. Произвести такой процесс могут специалисты. Если фара имеет существенные нарушения целостности, то придется производить ее полную замену.

Возможно, что блок лишь частично вышел из строя вследствие окисления контактов. Просушив блок и продув внутренность можно его проверить установить еще раз.

Причина №2: неисправности проводки

Изъяны проводки может диагностировать исключительно профессионал. Самостоятельные попытки залезть в систему высокого напряжения могут трагически обернуться для жизни и здоровья. Если проблема действительно в проводах электрического обеспечения, то скорее всего, их лучше заменить.

Причина №3: отсутствие контакта

Автоэлектрик, в первую очередь, обязательно проверит все подходы к фаре. Иногда случается, что банальное окисление контактов или их отсоединение приводит к отключению света фары.

Важно!

Если проблема действительно в окислении, то блок был подвержен воздействию влаги. Значит, необходимо проверить места, где в основное пространство может попадать вода. Проблема разгерметизации фары описана выше. Возможно, необходимо проверить резинку крышки капота.

Ремонт блока розжига

Блок розжига – сложная схема, в которой связаны сотни деталей. Если вы специалист в данной сфере, то провести ремонт можно самостоятельно. Для этого вскрываем металлическую коробку, прочищаем детали, находит поврежденные места и производим их очищение, замену.

Также читайте: Тойота Рав 4 2019 года – когда выйдет в России

Большая часть экспертов склонна полагать, что ремонт сгоревшего блока – это временное мероприятие. Статистика показывает, что такая вещь прослужит совсем недолго, а иногда приводит и к более серьезным последствиям.

Найти и заказать блок всегда можно через официальный сервис или интернет.
