Определения

Эти термины важно запомнить. Ведущая ветвь ремня — набегает на ведущий шкив

При работе передачи растягивается

Ведущая ветвь ремня — набегает на ведущий шкив. При работе передачи растягивается.

Ведомая ветвь ремня — сходит с ведущего ремня и набегает на ведомый. При работе передачи расслабляется.

Межосевое (межцентровое) расстояние – кратчайшее расстояние между осями шкивов.

Натяжной ролик (леникс, от нем. lenix, lenixrolle — натяжной ролик) – элемент ремённой или цепной передачи; свободно вращающееся на оси колесо (шкив, звездочка, ролик), которое используется для регулирования натяжения ремня или цепи. Например, используется в тракторах для натяжения гусениц или в двигателе автомобиля для натяжения ремня ГРМ (газораспределительного механизма).

Пассик (от польского pasek — ремешок) – исторически вошедшее в наш оборот название приводного ремня круглого сечения. Слово «пассик» имеет польское происхождение. Его появление в русском словаре связывают с 80-ми годах 20-го века, когда им называли соответствующий элемент в импортном польском магнитофоне. Пассик, как правило, выполнен из резины или других полимерных материалов. Пассики использовались в устройстве протяжного механизма магнитной ленты старого кассетного магнитофона – он хорошо сглаживал рывки от электромотора и предохранял от искажений звука. «Пассики» входят в комплект конструктора Lego WeDo или ресурсного набора Lego MINDSTORMS Education EV3. В общем, всякий пассик — приводной ремень, но не каждый приводной ремень – пассик.

Приводной ремень – гибкий замкнутый элемент (ремень) для передачи вращения между двумя шкивами. Вращение передается за счет силы трения (гладкий ремень) или силы зацепления (ремень с зубчиками). Может иметь разную форму: бывают плоские ремни, зубчатые ремни, клиновидные ремни.

Ремённая передача (англ. belt drive)– механизм, предназначенный для передачи вращательного движения с помощью силы трения или зубчатого зацепления замкнутой гибкой связи (ремня) с помощью колес (шкивов), закрепленных на входном и выходном вале.

Угол обхвата – угол прилегания ремня к шкиву.

Шкив – фрикционное (англ. friction — трение) колесо с ободом или канавкой по окружности. Передает или принимает движение от приводного ремня. В отличие от блока, который имеет похожую форму, шкив всегда передавет усилие с оси на ремень, либо принимает усилие с ремня на ось. Блок же всегда свободно вращается на оси и обеспечивает изменение направления движения каната/троса, а также изменяет прикладываемую силу.

Выбираем тип редуктора

Для того, чтобы определиться с типом редуктора, нужно рассмотреть пространственное расположение всех механизмов, которые присоединяются к редуктору, их места креплений и способы монтажа.

  1. Цилиндрические редукторы:
    • Горизонтальный тип такого редуктора подходит для схем, в которых оси входного и выходного валов между собой параллельны и при этом находятся в одной плоскости (а именно, горизонтальной);
  2. У вертикального цилиндрического типа оси редуктора должны располагаться в одной вертикальной плоскости;
  3. Планетарный или соосный цилиндрический тип используется в том случае, если оси валов находятся в разных плоскостях, но при этом расположены на одной прямой.
  4. Коническо-цилиндрические редукторы применяются только для тех схем, где оси валов находятся в одной плоскости (горизонтальной) и перпендикулярны друг другу.
  5. Червячные редукторы:
    • Оси одноступенчатого червячного редуктора должны скрещиваться под прямым углом и лежать в разных плоскостях;
  6. У двухступенчатого червячного редуктора оси валов пересекаются под прямым углом или параллельны друг другу, но при этом обязательно лежат в разных плоскостях.

Более того, в зависимости от области применения редуктора могут оказать влияние такие факторы, как:

  • Громкость работы (самый «тихий» — червячный редуктор);
  • КПД или коэффициент полезного действия (самые эффективные в плане работы считаются планетарные редукторы, в то время как у двухступенчатых червячных редукторов КПД самый низкий);
  • Стоимость в относительном эквиваленте (планетарные редукторы считаются самыми недорогими).

Также, производя расчет червячного редуктора, следует учитывать тот факт, что его использование в большей мере оправдано при повторяющихся кратковременных режимах эксплуатации.

Слабые места и недостатки Рено Сценик 3 / Grand Scenic с пробегом | Часть 2|

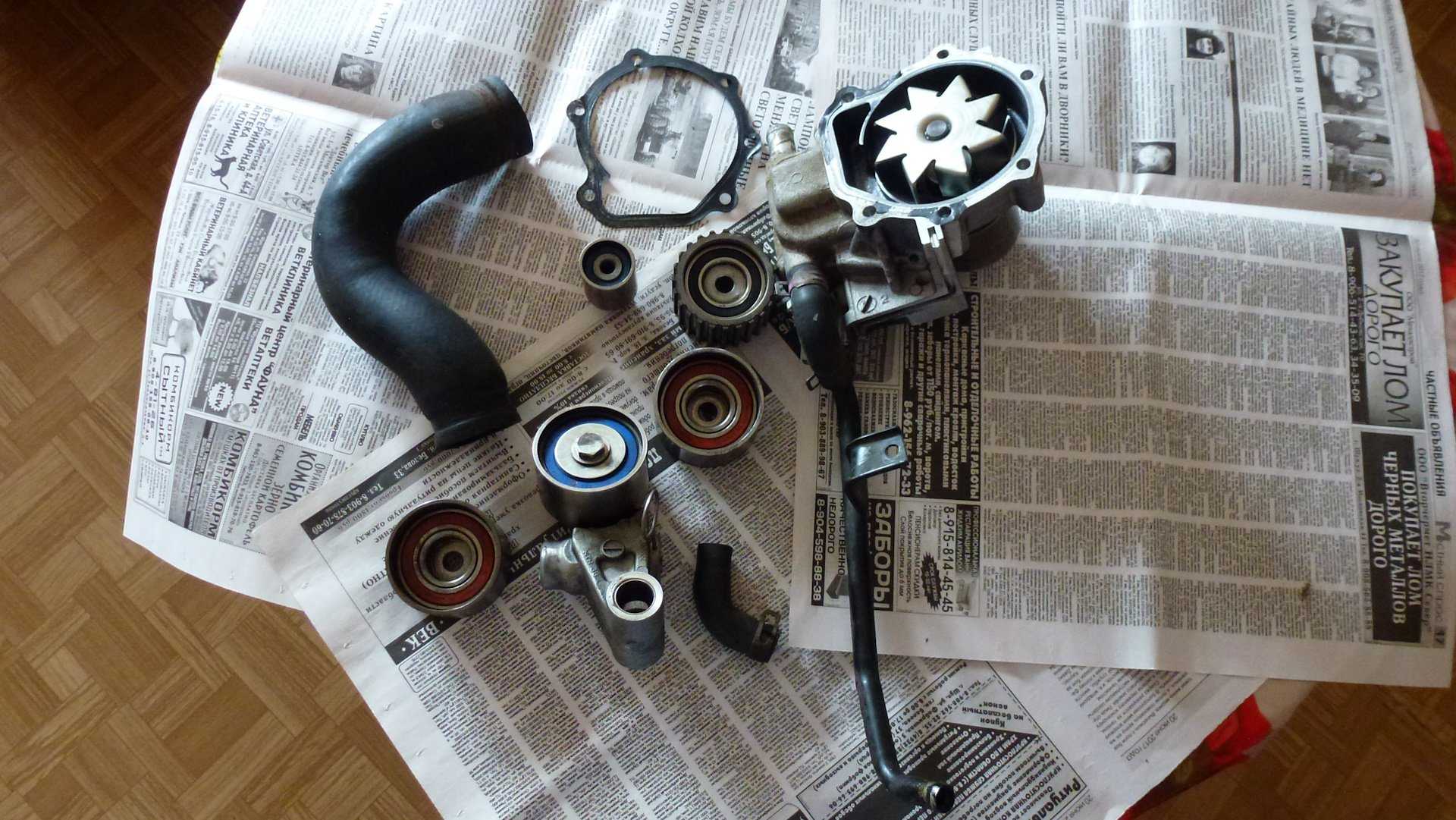

Процесс замены роликов ГРМ

Итак, на вопрос, нужно ли менять ролики при замене ремня ГРМ, ответ предоставлен. Теперь нужно разобраться, как провести процедуру замены.

Сначала проводится подготовка к проведению процедуры. Обводные ролики, с высокой долей вероятности, надо заменять, следовательно, нужно приобрести новые. Это делается у официальных дилеров соответствующего производителя автомобилей. Обращаться за покупкой новых запчастей к частным продавцам — не лучшая идея, в силу распространенности некачественных подделок.

Купив необходимые детали, можно переходить к самой процедуре замены роликов. Для этого демонтируется защитный кожух. Затем коленчатый вал устанавливается в положение верхней мертвой точки первого цилиндра. Это делается посредством использования пусковой рукоятки, или вручную, вращая шкив коленвала. Когда метки на шкивах коленчатого и распределительного валов совпадут, можно переходить к процедуре замены.

Сначала снимается сам ремень ГРМ. Затем с помощью ключа откручивается «обводник». Размеры детали, в зависимости от модели, кузова и особенностей двигателя могут различаться, поэтому ключ придется подбирать отдельно. Как правило, на обводных роликах правая резьба, при которой нужно откручивать против часовой стрелки.

На место снятой детали устанавливается новая. Процедура повторяется для всех обводных роликов, нуждающихся в замене.

Затем снимается шкиф генератора. Для его снятия потребуется специальное приспособление, так и называемое «устройство для снятия/установки шкива». Приобрести его можно в большинстве магазинов запчастей, и продавцы обычно объясняют, как им пользоваться. При откручивании шкива, его нужно откручивать тоже против часовой стрелки, по правой резьбе. Затем, в обратном порядке, устанавливается новый шкив на новый ролик. Эта процедура так же повторяется для всех замененных деталей, и в завершение на них натягивается новый ремень газораспределительного механизма.

Процедура занимает по времени час-полтора.

Причины

Ремень ГРМ является важным элементом автомобиля, поэтому требуется проводить его обслуживание своевременно. Причины, которые приводят к его перескоку следующие:

Попадание на ременную поверхность масла или жидкости для охлаждения

Как только на изделии появились следы технической жидкости, ремень следует незамедлительно поменять. В ином случае это может привести к проскальзыванию через зубцы, соскальзыванию его со шкива и даже обрыву.

Грубая ошибка, когда водители просто очищают загрязнившуюся поверхность и продолжают пользоваться данным изделием дальше.

Практика показывает, что если на ремень попала жидкость, то она полностью впитывается в резину. Он теряет свои свойства и начинает растягиваться.

Запоздалая замена

Большинство изготовителей ремней ГРМ рекомендуют менять свои изделия примерно каждые 60 тысяч километров. Однако этот показатель может варьироваться в большую или меньшую сторону, в зависимости от качества продукции.

Ненадлежащая эксплуатация

Бывает, что изделие может перескочить из-за ошибок, при его эксплуатации. Частый пример — ослабел ролик или натяжитель. Когда происходит ослабление ременного натяжения, то есть вероятность соскальзывания с пазов шкива. В противоположной ситуации, если при установке ремня, его сильно перетянули, то это приведёт к его обрыву.

Проскальзывание может произойти и в случае, когда у одного из шкивов имеется сильный люфт

Поэтому очень важно следить за уровнем натяжения у всех частей механизма

Неправильно выставлены метки

Иногда внешне не видно перескока, но мотор плохо заводится и сразу глохнет. Такое может происходить, если метки были сбиты или неправильно выставлены изначально. Сдвиг даже на один зуб может вызвать проблемы с мотором. Если двигатель дизельный, то он не заведётся даже при ошибке в один зубец.

Необходимо проводить замену ремня грм в надежных местах с использованием специальных инструментов.

На данной фотографии видно, что смещен впуск на один зуб по часовой стрелке, это является одной из самых распространенных ошибок при замене ремня. Чтобы этого не происходило можно пользоваться специальными фиксаторами шкивов при замене ГРМ.

Внешние повреждения

Со временем на поверхности расходника могут появиться различные трещинки и углубления, а нити изделия могут начать отслаиваться. При больших нагрузках на ремень, даже самые маленькие дефекты довольно быстро разовьются. Поэтому их невозможно устранить самостоятельно. Все что можно сделать – это произвести замену как можно раньше.

Низкое качество запчастей

В продаже имеются весьма дешёвые «неоригинальные» ремни. Но не стоит обольщаться их ценой. Зачастую ресурса такого изделия хватает всего на 20 тысяч километров. Далее следует либо растяжение, либо обрыв.

Сложные условия эксплуатации

В отличие от цепи, ремень очень чувствителен к высоким и низким температурам, повышенной влажности и другим погодным явлениям. Они сказываются на преждевременном износе изделия. Поэтому может потребоваться более частая замена.

Почему гнет клапана при обрыве ГРМ?

Работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня приводит к тому, что клапана не успевают своевременно закрыться перед приходом поршня. Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется. Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.

С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить). То есть поршни продолжают работать, а как результат – бить по открытым на данный момент клапанам. Довольно редко, но случается, когда клапана повреждают и сам поршень.

Причины обрыва ремня ГРМ

  • изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
  • клинит коленвал.
  • клинит помпа (самое распространенное явление).
  • клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
  • откручивается натягивающий ролик или клинят ролики (происходит ослабление или перетяжка ремня).

Современные двигатели, так как они мощнее, в сравнении с их предшественниками, имеют намного меньшую и живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб. Так как для большей компрессии и сжатия в дне поршня нет проточки под клапан необходимой глубины.

Периодичность и причины замены ремня ГРМ

Ремень выходит из строя без предупреждения, поэтому ему требуется периодическая замена. Периодичность колеблется в зависимости от марки и модели автомобиля. Данная информация приводится производителями в технической документации на машину. Специалисты рекомендуютменять ремень через каждые 75 000 километров пробега. Этот срок может быть большим или меньшим в зависимости от текущего состояния детали.

Видимы повреждения ремня явный повод для преждевременной замены.

Оно определяется визуально: если ремень не стерся, не растянулся, на нем не появились трещины и другие дефекты, он будет работать и дальше.

Конкурент — металлическая цепь ГРМ

 Иногда вместо ремня в автомобях используется металлическая цепь ГРМ. Конечно, цепь —  достаточно проверенный временем механизм, не долговечный и дорогой. Конечно, вы вспомните о том, что автомобили с цепью шумны, но следует не забывать о современном мире и технологии шумоизоляции далеко ушли вперед. Цепь ГРМ прошла все этапы эволюции:

— была двух-трехрядной, сложно было ее порвать, но она в процессе работы растягивалась, сильно начинала шуметь.

— при изменении расположения двигателя в автомобилях размеры цепи постепенно уменьшались, цепь ГРМ стала компактной и однорядной. Это облегчило конструкцию, но сократило срок службы цепи, превратив ее в расходный элемент, аналогичный ремню ГРМ.

Средняя стоимость замены цепи ГРМ может быть несколько раз больше стоимости замены ремня ГРМ. Максимальная стоимость замены ремня ГРМ может достигать стоимости капитального ремонта двигателя автомобиля. Возможно, сформировалось мнение, что привод с цепью имеет большое количество недостатков. Все немного не так и ремень не смог вытеснить цепь ГРМ.

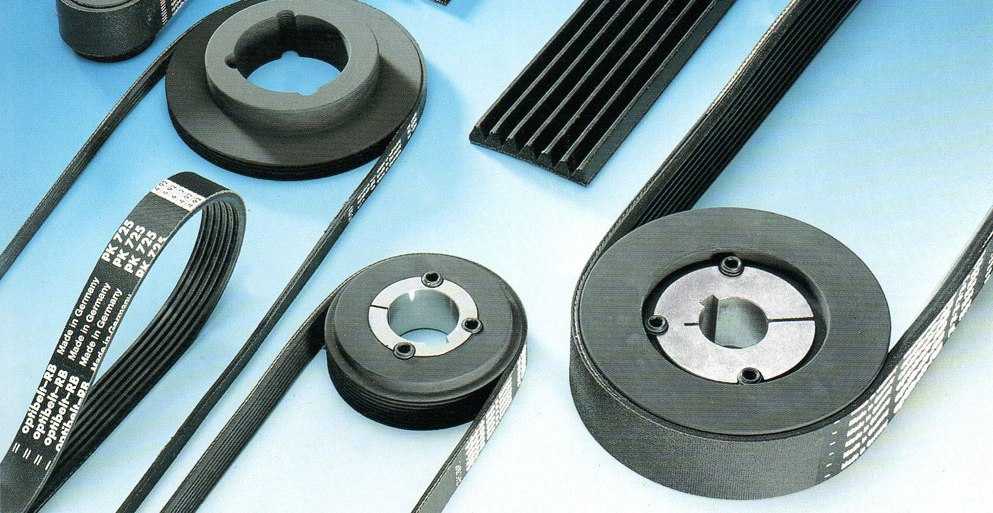

Виды поликлиновых ремней

Для обеспечения работы различных систем оптимально подходит ремень, способный обеспечить жесткую передачу. Таким способом обеспечивается «отвод» крутящего момента на генератор, водяной насос и другие системы. Поликлиновые ремни – разновидность клиновых конструкций, позволяющая уменьшить величину радиуса изгибания гибкого соединения и увеличить передаточное число.

Для снижения габаритов практикуется использование обеих сторон ремня для приведения в действие вспомогательного оборудования. Такие модификации действуют в условиях небольшого монтажного пространства, но используются не во всех моделях автомобилей.

Современные улучшенные навесные ремни обладают высоким рабочим ресурсом и обеспечивают работу мощных генераторов, которые, в свою очередь, питают точную электронику бортовых систем и всех установленных вспомогательных систем.

Какими ещё способами можно проверить ремень ГРМ

Проверить ремень газораспределения и предотвратить его обрыв – более сложная задача в сравнении с серво-ремнем (управляет работой генератора, гидроусилителя и т.д.). Это обусловлено затрудненным доступом к этому узлу, который, как правило, закрыт специальными кожухами. Чтобы проверить ремень ГРМ необходимо провести работы по частичной разборке мотора, а для этого необходимы профессиональные навыки и специальный инструмент. Но, стоит отметить, что о состоянии зубчатого ремня можно судить не только по результатам визуального осмотра, но и по некоторым признакам его неисправности:

Превышение срока эксплуатации.

Ресурс службы ремня газораспределения определяется пробегом авто или длительностью его эксплуатации. К примеру, некоторые автопроизводители указывают, что на их моделях ремень ГРМ следует менять через 60 тыс. км

Но не менее важно учитывать и временной срок службы этого элемента. Материал, из которого он изготовлен, теряет свои характеристик, в среднем, через  4 — 5 лет

После этого ремень ГРМ становится менее эластичным, растрескивается и может оборваться. Об этом моменте часто забывают владельцы автомобилей, которые ездят очень редко и на небольшие расстояния.

Для производства ремней ГРМ используются материалы, которые подвержены воздействию временем, поэтому стоит учитывать возраст этого изделия. Именно поэтому, эксперты рекомендуют проверить или даже заменить ремень ГРМ при приобретении авто с пробегом (нет гарантии, что предыдущий владелец строго соблюдал регламентные требования или покупал качественные запчасти).

Двигатель авто плохо заводится и его мощность заметно снизилась.

Растянувшийся, изношенный или слабо натянутый ремень механизма газораспределения может перескочить на один или несколько зубцов. В результате будет нарушена работа системы зажигания, так как топливно-воздушная смесь будет возгораться до или после нужно момента. При такой неисправности двигатель будет плохо заводиться, а после его запуска могут наблюдаться вибрации и провалы в работе. В таких случаях будет полезно узнать, как проверить натяжение ремня ГРМ, поскольку длительная работа мотора в таком режиме приведет к более серьезным поломкам.

Увеличение дымности при работе ДВС.

Изношенный ремень ГРМ может стать причиной разрушения катализатора, так как топливо не полностью сгорает в камерах двигателя и попадает в выхлопную систему. В результате катализатор будет работать при более высоких температурах, а его соты начинают спекаться. Проверить наличие такой неисправности можно визуально. Нужно понаблюдать за выхлопной системой. Если во время работы двигателя появляются хлопки, а из трубы идет дым черного цвета, то это может указывать на переобогащение топливной смеси, вызванное неисправностью ремня ГРМ.

Тикающий звук при работе двигателя.

Если материал ремня ГРМ потерял свои характеристики из-за сильного износа или от времени, то он начинает растрескиваться или разлохмачиваться. В таком случае во время работы мотора в районе защитного кожуха газораспределительного механизма могут появляться тикающие или шаркающие звуки. При этом, периодичность такого шума зависит от количества оборотов двигателя. Похожие звуки могут появиться в результате подклинивания подшипника в натяжном ролике. Не стоит затягивать с обращением в автосервис при появлении таких шумов. Чтобы проверить работу узла ГРМ и устранить проблему, нужно будет снять защитный кожух.

Наличие подтеканий из-под защитного кожуха.

Показателем потенциальной неисправности узла ГРМ могут являться подтеки технических жидкостей в районе крышки газораспределительного механизма. Антифриз из-под шкива водяного насоса или масло из-под изношенного сальника коленвала, попадая на ремень ГРМ, способствуют его растрескиванию и ускоренному износу. Чтобы проверить состояние механизма и заменить комплект ГРМ, нужно выполнить разборку узла.

Стартер работает хорошо, но мотор не заводится.

Такой признак может свидетельствовать о серьезных неприятностях. Если стартер крутится даже лучше, чем обычно, но двигатель даже не пытается запуститься, то это может указывать на отсутствие компрессии в результате обрыва ремня ГРМ и деформации клапанов после контакта с поршнями. Достаточно часто после обрыва ремня автовладельцам приходит выполнять капитальный ремонт или замену двигателя. В обоих случаях предстоят существенные финансовые затраты.

Заключение
