Генератор на ВАЗ 2114, 2113, 2115, 2109, 21099, 2108

Технические характеристики:

  • Модель: 9402.3701,  3202.3771, ваз 2110.
  • Регулируемое напряжение: 13,2в – 14,7в.
  • Сила тока – 80,90А.
  • Прогиб ремня  при нагрузке в 10кг – примерно 8мм.
  • Регулятор напряжения генератора – к1216ен1.
  • Конденсатор генератора – К73-58-4Х3, емкостью на 2,2мкФ.

Для возбуждения генератора при запуске зажигания напряжение подводится к выводу “D+” регулятора, а процесс его работы контролируется лампой в комбинации приборов. Когда зажигание включено – лампочка должна гореть, а когда запускается двигатель – она должна гаснуть, если так происходит, то генератор исправен. Если лампочка ярко светит или тускло мигает (почему постоянно горит/тускло мигает “аккумулятор”?), то это означает какую-либо неисправность в генераторе. Как проверить генератор?

Замена заднего ступичного подшипника ваз 2114

Ваз 2114 является практичным и надежным автомобилем отечественного производства. Но зачастую автолюбители не…

Диагностика

В силу того, что цена нового генератора «кусается», а ремонтопригодность довольно таки высока многие автомобилисты своими руками устраняют в ваз 2110 неисправности генератора, что я и предлагаю вам сделать с помощью настоящей инструкции:

Неисправность №1

В случае, когда в щитке приборов контрольная лампочка показывает разряд аккумуляторной батареи, а при проверке тестером в электрической цепи автомобиля напряжение не поднимается выше 13,2 вольта необходимо проверить:

Проверка напряжения в бортовой сети

  • Натяжение приводного ремня генератора ваз — при необходимости подтяните;
  • На повреждение вентили блока выпрямителей – замена всего выпрямительного блока;
  • Диоды, питающие возбуждающую обмотку ротора – замена диодов или всего блока выпрямителей;
  • Вывода возбуждающей обмотки идущие от контактных колец на предмет их отпайки – припаять выводы/замена ротора или всего генератора в сборе.

Так же возможно короткое замыкание обмотки статора, ее обрыв или замыкание «на массу» (в этом случае появляется в ваз 2110 шум из генератора, генератор «воет»). Данные предположения проверяются с помощью омметра, при выявлении неисправности статор или весь генератор подлежат замене.

Неисправность №2

Контрольная лампа в щитке приборов так же сигнализирует о разрядке батареи, а тестер выдает значение напряжения в цепи автомобиля не менее 14,7 вольт:

Однозначно вышел из строя регулятор напряжения (замкнулись контакты вывода «DF» с «массой») – замена регулятора.

Неисправность №3

Отчетливо слышен в ваз 2110 шум генератора:

  • Если прослушиваются звуки типа подвывания и повизгивания. При отключении проводов остаются, а при снятии приводного ремня исчезают, это значит что вышли из строя подшипники — замена подшипников (передний меняется в сборе с крышкой);
  • Если же при отключении проводов шумы исчезают, это указывает на короткое замыкание обмоток статора замыкания их на «массу» — замена статора/генератора.

Так же в этом случае возможно замыкание одного из вентилей, что грозит заменой блока выпрямителей.

https://youtube.com/watch?v=oK5FpoIF6i8

Неисправность№4

Контрольные лампы в щитке приборов при повороте ключом замка зажигания не загораются:

  • Проверка в монтажном блоке предохранителя «F19» — замена (желательно выяснить причину выхода из строя предохранителя);
  • Обрыв электрической цепи в комбинации приборов «выключатель зажигания» — проверьте целостность голубого провода с красной полосой, идущий от монтажного блока до замка зажигания. а так же провод оранжевого цвета идущего от щитка приборов к монтажному блоку;
  • Неисправность группы контактов замка зажигания – проверьте тестером наличие контакта, при необходимости замените контактную группу или весь замок зажигания.

Неисправность №5

При включении зажигания и при работе двигателя не загорается контрольная лампа сигнализирующая о разряде аккумуляторной батареи, остальные лампы в комбинации приборов работают:

  • Перегорание контрольной лампы/плохой контакт – перегоревшую лампочку заменить/контакты в посадочном месте зачистить и прижать;
  • Обрыв электрической цепи «вывод генератора «D» на щиток приборов» — проверка на целостность провода коричневого цвета с полосой белого идущего от вывода «D» на щиток приборов;
  • Окисление контактных колец, а так же подвисание и износ щеток – щеткодержатель в сборе со щетками следует заменить, контактные кольца протереть чистой тряпочкой смоченной обезжиривателем;
  • Обрыв цепи «вывод «DF – масса» (повреждение регулятора напряжения) – замена регулятора;
  • Обрыв провода щеткодержателя от вывода «D+» — восстановить контакт;
  • Замкнулись «положительные диоды (вентиля) – замена блока выпрямителей;
  • Отпаялись вывода идущие от контактных колец на обмотку возбуждения ротора – припаять вывода на место/заменить ротор/ заменить генератор.

На этом перечисление основных неисправностей генератора ваз 2110 заканчивается, надеюсь что данная инструкция выручит вас в нужную минуту.Как говорится — ни гвоздя, ни жезла)))

Основные поломки генератора ВАЗ 2114

Для ремонта своими руками необходимо знать основные поломки и методики их устранения. Итак, вот весь список:

  1. При выходе из строя предохранителя необходимо установить новый после тщательной проверки цепи. Необходимо установить точную причину, по которой произошел выход из строя.
  2. При обрыве питающей цепи необходимо убедиться в надежности крепления минусовых проводов.
  3. При неполадках в замке зажигания проверьте его контакты, при невозможности устранения замените узел полностью.
  4. Перегоревшая контрольная лампа, установленная в приборной панели, необходима для диагностики цепи питания роторной обмотки. В случае ее перегорания зарядки на АКБ ВАЗ 2114 не будет и вы это увидите не сразу.
  5. При выходе из строя щеток ВАЗ 2114 они меняются только в сборе с регулятором напряжения. Последний ремонту не подлежит.
  6. При недостаточном уровне заряда аккумулятора причиной может являться слабо натянутый ремень.
  7. Гудение и треск подшипника (как правило, в передней крышке) лечится его заменой. Благо, цена его небольшая, вот только придется почти полностью разбирать генератор ВАЗ 2114.

Особенности национальной экологии Костромы

Экологическая ситуация в пределах Костромы имеет следующие признаки природно-антропогенного воздействия на окружающую среду:

  • Значительный уровень лесистости как в границах города, так и в пределах области.
  • Богатые водно-болотные угодья в регионе.
  • Относительно невысокая плотность населения Костромы.
  • Достаточно низкий уровень техногенной нагрузки на окружающую среду (минимальное количество промышленных предприятий, упадок транспортной сферы, отсутствие крупных транзитных магистралей).
  • Ряд эффективных мероприятий по охране окружающей среды, проводимых органами местного самоуправления (уборка территории, запуск мусороперерабатывающего комплекса).

В целом экологическая обстановка в городе имеет тенденцию последних лет к улучшению состояния окружающей среды.

ПОЛОМКИ ГЕНЕРАТОРА

Неисправности генератора ВАЗ 2114 можно условно разделить на «механические» и «электрические». Давайте в таком порядке их и рассмотрим.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «МЕХАНИЧЕСКИЕ»

Косвенным подтверждением наличия такой поломки служит повышенная шумность генераторной установки во время работы двигателя автомобиля. Он может «шуметь» и в некоторых других случаях, но об этом будет сказано несколько позже. Источником повышенного шума в большинстве случаев являются изношенные подшипники генератора. В первую очередь это касается подшипника в передней крышке генератора. Он испытывает повышенные радиальные нагрузки, поэтому может быстрее выйти из строя. Натяжение приводного ремня сверх меры способствует увеличению нагрузки на подшипник.

НЕИСПРАВНОСТИ ИЗ РАЗРЯДА «ЭЛЕКТРИЧЕСКИЕ»

Их может быть несколько, это:

  • Отсутствие напряжения заряда аккумулятора;
  • Генератор выдаёт низкое напряжение;
  • Превышение напряжения заряда.

Первичную проверку работоспособности генераторной установки можно провести, не снимая её с машины. Для этого нужно иметь измерительный прибор типа тестера, мультиметра или вольтметра постоянного тока. Подойдёт даже простенький китайский тестер. Измерив, напряжение на клеммах аккумулятора, можно сделать определённый вывод о работоспособности генератора.

Метод проверки генератора, при котором снимают плюсовую клемму с АКБ применять нельзя, во избежание выхода из строя электронного реле-регулятора или другой электроники автомобиля. Более конкретные способы проверки рассмотрим чуть позже. Сейчас вспомним о том, как снять генератор ВАЗ 2114 для дальнейшей его проверки.

Какой генератор следует выбрать?

Перед тем, как перейти к рассказу о том, какой генератор ваз 2114 лучше, стоит сказать — почему не стоит приобретать родной для 14-й модели аккумулятор? Дело в том, что он рассчитан на довольно низкую силу тока — всего 80 А.

Учитывая то, что во время работы автомашины, генератору приходится не только заряжать аккумуляторную батарею, но и питать электронные устройства, этого тока просто не хватит на полноценную зарядку АКБ (сюда же следует добавить пусть и небольшие, но потери тока в цепи). Именно поэтому желательно установить более мощный генератор.

И так, какие же устройства можно установить на ваз 2114?

Во-первых, безо всяких модификаций можно поставить 37.3701 от 15-й модели. Он полностью заменяем с родным генератором 14-й, но проблема в том, что его ампераж еще меньше — всего 55 А. Поэтому устанавливать его следует только в крайнем случае.

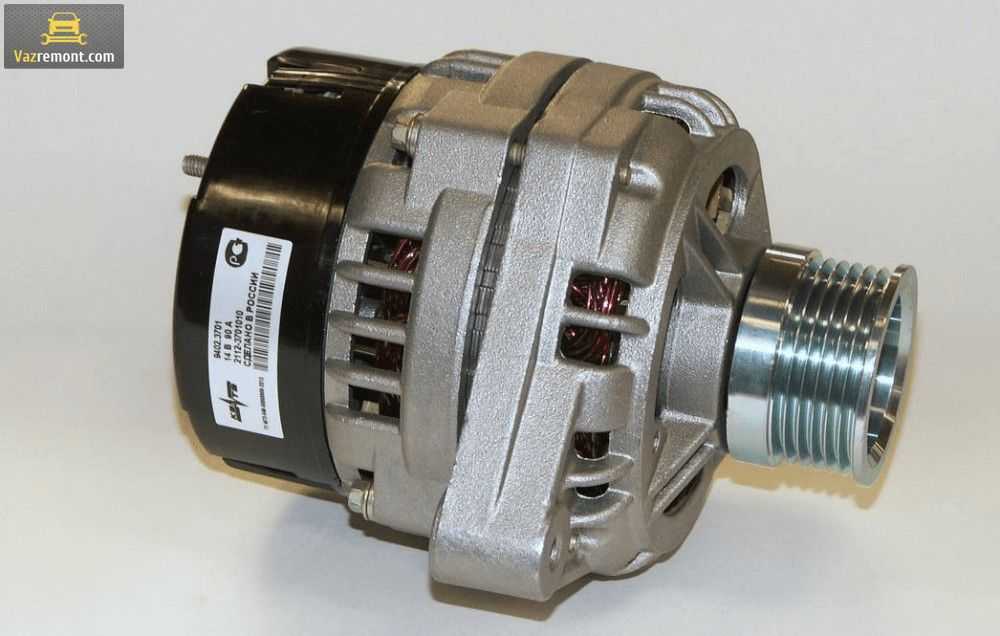

Новый генератор ваз 2114

Вторым допустимым вариантом является генератор от Приоры либо Калины — он создает ток силой в 115 А, которого хватит и на зарядку аккумулятора и на работу всей бортовой электроники. Правда, придется заменить шкив устройства на более подходящий.

Третий вариант — генератор от PRAMO, имеющий ампераж 120 А. Это — наиболее оптимальный из всех вариант для 2114.

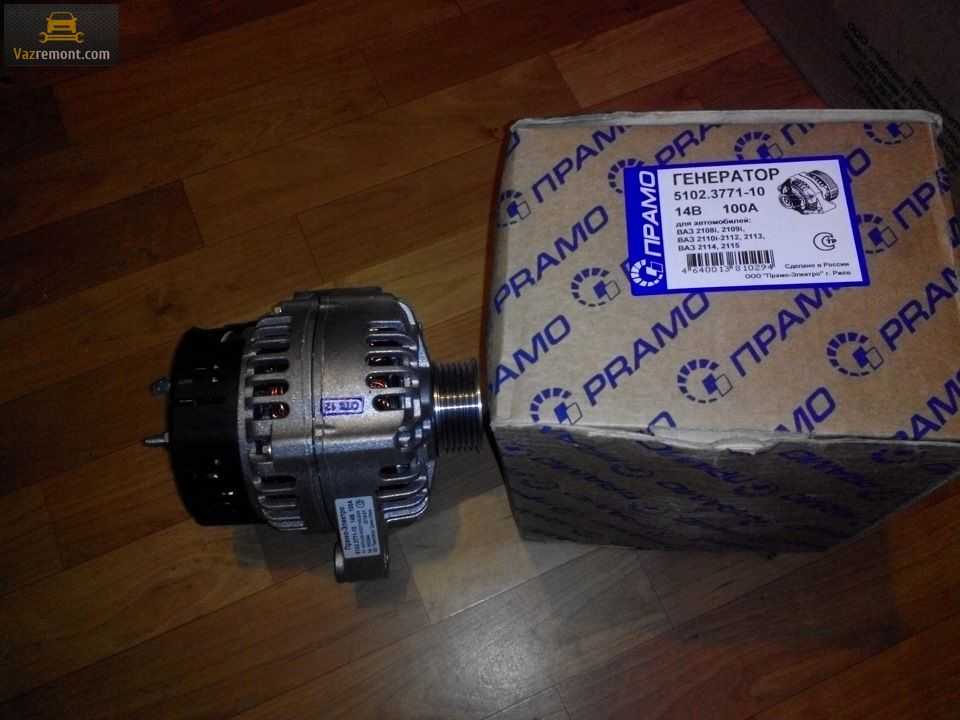

Генератор от PRAMO

Ну и, наконец, генераторы от Eldix с силой тока 80 или 115 А — они полностью идентичны с генератором 14-й модели по внешним габаритам и параметрам шкива. Единственное, что стоит помнить — они практически не ремонтопригодны. Даже при небольшой поломке придется заменять все устройство.

КАК РАЗБИРАЮТ ГЕНЕРАТОРЫ ВАЗ 2114

Разборка генератора ВАЗ 2114 проводится в таком порядке:

  1. Отжимают три защёлки и снимают пластмассовый защитный кожух на корпусе;
  2. Помечают взаимное расположение крышек и статора, для облегчения последующей сборки;
  3. Отвёрткой выворачивают винты, крепящие щёточный узел, снимают его с корпуса;
  4. Отсоединяют провода от вывода регулятора;
  5. Выворачивают четыре винта крепления выпрямительного блока, отключают выводы обмоток и снимают его вместе с помехоподавительным конденсатором;
  6. Выворачивают четыре стяжных винта, которые затянуты при сборке с большим усилием, и снимают крышку со стороны контактных колец генератора;
  7. Вал ротора зажимают в тисках, чтобы он не смог провернуться, и откручивают гайку, крепящую шкив. Теперь можно снять шкив генератора и упорную шайбу с вала ротора;
  8. Снимают крышку с ротора генератора.

После этого можно внимательно осмотреть все детали на предмет износа или повреждения.

Staffelter Hof (862 год)

Возможные неисправности и способы их устранения

Перед тем, как и заняться его ремонтом, нужно убедиться в том, что узел работает с неполадками.

К примеру, если при активации зажигания в машине на приборке не загораются индикаторы и не функционируют датчики, причина может заключаться:

  • в обрыве электропроводки, диагностика осуществляется путем проверки провода 0 на обрыв;
  • в выходе из строя предохранительного устройства, тогда его надо будет заменить;
  • в обрыве участка цепи, соединяющего выключатель зажигания, а также предохранительный блок, в данном случае нужно будет проверить все провода.

Если приборы на щитке работают, но не включается индикатор, причины следующие:

  • вышел из строя сам индикатор, тогда его надо поменять;
  • произошел обрыв в электроцепи, следует произвести диагностику проводки и контактов;
  • контактные кольца окислились, вышли из строя или залипли щетки — в этом случае осуществляется ВАЗ, а также очистка колец;
  • если проблема кроется в повреждении регулятора напряжения, то устройство также следует поменять;
  • при замыкании в плюсовых вентилях необходимо снять генератор на ВАЗ и поменять выпрямительный блок.

Если при включенном зажигании индикатор горит ярко, а после запуска мотор более тускло, то причины могут быть следующими:

  • проскальзывает ремешок, можно попытаться его подтянуть, если же он износился, то выполняется замена ремня генератора ВАЗ;
  • еще одна проблема, которая часто возникает на ВАЗ 2115 — это повреждение диодных элементов питания обмотки возбуждения либо же выход из строя вентилей на блоке, все детали подлежат замене;
  • если в статоре произошло замыкание или обрыв обмотки, статорный механизм полностью меняется.

В том случае, если индикатор на приборке продолжает гореть после того, как мотор был заведен, причина, скорей всего, кроется в регуляторе напряжения. Устройство необходимо менять.

Часто бывает такое, что после запуска мотора водители диагностируют нехарактерный для работы механизма шум, это может быть связано:

  • с замыканием на вентилях, как сказано выше, в данном случае нужно менять весь выпрямительный блок;
  • с повреждением подшипниковых деталей — восстановлению они не подлежат, поэтому осуществляется ВАЗ;
  • с замыканием на массу обмотки статора, последний необходимо менять.

Koman — работает с 717 года

Диагностика

Для проверки генератор можно не снимать. Проверку проводят с помощью тестера. Можно воспользоваться дешевым китайским тестером. Два щупа измерительного прибора нужно подключить к клеммам аккумулятора и проверить напряжение.

Анализ значений напряжения дает возможность судить об исправности генераторной установки. Какое выдает генераторное устройство напряжение, можно узнать из мануала.

Место расположения агрегата

Признаки неисправности устройства:

  • постоянно горит контрольная лампочка зарядки или мигает при работе двигателя;
  • аккумулятор либо не разряжается до конца, либо получает повышенный заряд;
  • недостаточно хорошо светят фары при работающем двигателе, плохая работа других потребителей электроэнергии;
  • слишком большая яркость фар, закипает электролит в аккумуляторной батарее;
  • греется при большом напряжении;
  • повышенные шумы во время работы двигателя со стороны генератора.

Возможны проблемы в щеточном узле, которые могут быть связаны с неисправностью щеток, их размером или с неполадками в трехуровневом регуляторе. Проверить размер и исправность щеток без снятия генератора невозможно. Но поменять щетки можно.

Признаки изношенности щеток:

  • нет зарядки аккумулятора;
  • скачет напряжение при зарядке;
  • бортовое напряжение в сети ниже нормы.

Если щетки имеют длину меньше 0,5 см, то есть не соответствуют нужному размеру, их нужно заменить. Проверяется состояние щеток, как щетки перемещаются в пазах. После замены щеток, генератор восстанавливает свою работу через несколько минут, когда притрутся контактные кольца и щетки.

Трехуровневый регулятор напряжения

Вместе с держателями щеток следует проверить трехуровневый регулятор. При исправном регуляторе напряжение должно составлять 14,7 В. Если напряжение меньше 13 В, регулятор нужно менять на новый, так как он поддерживает необходимое напряжение для приборов в бортовой сети. Если регулятор неисправен, то греется установка. Процедура замены трехуровневого регулятора аналогична замене щеток, так как устройства извлекаются вместе.

Возможны проблемы не только со щеками, но и с диодным мостом.

Признаки неисправности диодного моста:

  • полностью отсутствует зарядка;
  • зарядка значительно превышает допустимые значения.

Ремонт диодного моста путем замены его запчастей проблематичен. Поэтому решить проблему можно путем замены диодного моста на новый. При замене диодного моста монтируют контактный болт, устанавливают выводы обмоток статора, устанавливают щеточный узел. После установки защитного кожуха монтируется диодный мост, подключается электропитание  и надевается ремень привода на шкив. После установки ремня на шкив следует проверить натяжение ремня привода.

5 полезных инструментов типографики, о которых вы даже не подозревали

Как он работает

Для начала разберемся, как функционирует это устройство. Схема работы у него следующая:

  • Вставляется ключ в замок зажигания;
  • Ток идет на провода возбуждения;
  • Создаваемое якорем магнитное поле проходит через обмотки статора, на его выводах появляется напряжение;
  • Когда частота вращения якоря становится достаточно большой, начинается режим самовозбуждения;
  • Предусмотренный конструкцией авто выпрямительный блок превращает переменный ток в постоянный;
  • Начинает работать регулятор напряжения при изменении частоты вращения коленвала, осуществляется регулировка времени, на которое активируется провод возбуждения.

Представленное видео позволит вам наглядно познакомиться с принципом действия генератора.

Функции

Новичков очень интересует самый главный вопрос, без которого самостоятельно пытаться что-то починить не имеет смысла — для чего служит генератор.

Первым делом, задача генератора заключается в обеспечении энергией всего электрозависимого оборудования.

Ошибка многих заключается в том, что питание оборудования осуществляет аккумуляторная батарея. АКБ нужна для поддержания работоспособности устройств при выключенном двигателе. За счет него работает аудиосистема, сигнализация и пр.

Когда двигатель включается в работу за счет помощи аккумулятора, все бразды правления переходят к генератору. Он отныне отвечает за работу аудиосистемы, кондиционера, стеклоподъемников и пр.

Вторая, но не менее важная задача аккумулятора, заключается в подзарядке АКБ. Происходит это тогда, когда двигатель работает. Если бы не генератор, батарея не смогла бы длительное время обеспечивать питание всех потребителей, пришлось бы регулярно ее заряжать в гараже.

РЕМОНТ ГЕНЕРАТОРА

Теперь нам необходимо разобраться как быстро заменить щетки генератора на ваз, как снять генератор с машины и в прочих соответствующих нюансах. К слову, необходимо отметить, что и проблемы с ремнем привода генератора также могут быть причиной всех бед с электрооборудованием машины, что описаны выше.

Плохо натянутый ремень, однако, быстро себя проявляет – он начинает издавать визг, особенно при резком ускорении машины. Это связано с тем, что ремень проскальзывает по шкивам на коленчатом валу и на устройстве. Чтобы проверить натяжение можно просто попытаться повернуть ремень, он должен минимально изгибаться. А если при проверке вы еще и трещины обнаружите, то менять придется весь ремень точно.

Генератор на ВАЗ-2114. Технические характеристики

Генераторные установки, которыми оборудована вышеуказанная модель автомобиля ВАЗ, отличается от других такими характеристиками:

  1. На обмотке возбуждения есть напряжение, которое варьируется в диапазоне от 13,2 до 14,7 Вольт.
  2. Сам генератор способен вырабатывать ток, сила которого достигает 80 ампер.
  3. Ремень генератора натягивается таким способом, что при воздействии на него 10 килограммов веса, его прогиб должен составлять не более 8 миллиметров.

Технические характеристики и принцип работы

Технические характеристики генератора для автомобилей ВАЗ 2114 такие:

  • модель – 3202.3771, 9402.3701;
  • регулируемое напряжение на выходе – 13,2-14,7 вольт;
  • сила тока – в пределах 80-90 ампер;
  • прогиб ремня генератора при нажатии с нагрузкой до 10 кг – около 8-10 миллиметров;
  • регулятор напряжения – К1216ЕН1;
  • конденсатор емкостью 2,2 мкФ – К73-58-4Х3.

Для контроля работы генератора на приборной панели авто имеется специальная лампочка. При включении зажигания она загорается, а при запуске двигателя тухнет. Это значит, что генератор работает исправно. Если же лампа светит ярко или тускло мигает, это значит, возникла какая-то неисправность. В этом случае лучше сразу обратиться в мастерскую, занимающуюся обслуживанием генераторов и стартеров.

Физически генератор расположен с левой стороны двигателя под капотом, а в движение приводится посредством ремня, соединенного с коленчатым валом автомобиля.

Проверка генератора на автомобиле мультиметром

Есть методически правильная последовательность проверки – от простого к сложному.

Тестирование реле-регулятора

Этот модуль предназначен для поддержания постоянного напряжения (насколько это возможно) на выходе генератора. При движении автомобиля, скорость вращения вала генератора постоянно меняется.

Напряжение «скачет» в пределах от 12 до 20 вольт. Регулятор ограничивает величину. От его работоспособности зависит не только зарядка аккумулятора. При скачках или недостатке напряжения все электронные блоки автомобиля работают нестабильно, и могут просто перегореть.

Как проверить напряжение генератора при заведенном двигателе. Режим: «измерение постоянного напряжения», предел измерений: 20-50 вольт. Точки измерения – выходные контакты непосредственно на генераторе, или клеммы аккумуляторной батареи.

Напряжение должно быть в пределах 14-14,2 В. при любых оборотах коленвала. Попросите помощника несколько раз нажать на акселератор, а сами следите за показаниями.

Поверка генератора непосредственно на автомобиле — видео.

Проверяем диодный мост

Если неисправность не обнаружена, придется разбирать корпус генератора. Он расположен под вентиляционной крышкой, на тыльной стороне генератора. Конструкция своеобразная, но понятная даже для водителя без электротехнического образования.

Режим: «прозвонка». Диоды проверяются без выпаивания из схемы. Прозвонка в обоих направлениях. При этом «пищать» мультиметр должен лишь в одну сторону. Если ток не проходит вовсе, либо протекает в обе стороны – диод меняется. Проверять проще относительно корпуса. Второй щуп касается изолированного контакта диода.

Важно! Перед тем, как прозвонить генератор мультиметром, очистите контакты и проведите визуальный осмотр электрической части прибора

Проверяем ротор генератора

Если диодный мост в порядке, щетки на регуляторе напряжения не сточены, визуальных повреждений и загрязнений не обнаружено – смотрим ротор генератора.Режим: «измерение сопротивления». Проверяем сопротивление между токосъемными кольцами обмотки возбуждения. Сопротивление разное для каждой модели генератора, общий принцип – величина не должна быть большой.

Затем «прозваниваем» отсутствие которого замыкания между обмотками и корпусом ротора. Оцениваем состояние витков.

При обнаружении обрыва или короткого замыкания, не старайтесь самостоятельно устранить неисправность.

Генератор автомобиля – энерго и температурно нагруженный прибор. Перемоткой обмоток должны заниматься профильные специалисты.

Последним проверяется статор

Как самая сложно демонтируемая часть агрегата. Его можно диагностировать лишь после извлечения из корпуса генератора.В первую очередь традиционный визуальный осмотр. Проверяем целостность изоляции проволоки, отсутствие обрывов и следов обгорания. Затем в режиме «прозвонка» ищем короткое замыкание обмоток с корпусом статора. Сопротивление должно стремиться к бесконечности. Если пробоев на корпус не выявлено – проверяем сопротивление всех обмоток. Их в генераторе три – система асинхронная. Величина сопротивления индивидуальна для каждой модели агрегата, но сопротивление всех обмоток в одном агрегате, должно быть одинаковым.

Важно! Обязательно проверьте мультиметром все силовые кабели от генератора до аккумулятора. Сопротивление должно быть минимальным, и не меняться при изгибе проводника

Последний этап проверки – контрольная цепь лампы на приборной панели. Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения.

Схема не очень сложная, состоит из сопротивления определенной величины, диода и лампы. Правильность работы этого узла порой зависит от качества пайки и окисла на контактах. Даже сопротивление спирали лампочки, учитывается при калибровке контрольной схемы.

Поэтому при замене лампы на светодиод, лампа часто загорается невпопад. Тут простым мультиметром не обойтись, требуется подключение диагностического сканера с возможностью моделирования неисправностей.

Совет: При сборах в дальнее автопутешествие, обязательно возьмите с собой мультиметр. Прибор не займет много места, но может выручить вас в критической ситуации.

Проверка генератора не снимая с машины — видео инструкция

Поделиться с друзьями:

Генератор ВАЗ 2104: назначение устройства

Под капотом «четвёрки» скрывается множество самых разных механизмов и деталей, поэтому новичку порой бывает трудно разобраться с теми или иными поломками. Большой интерес на ВАЗ 2104 представляет именно генератор, так как от его работы «пляшет» и вся остальная механика автомобиля.

Автогенератор — это устройство, главной задачей которого является преобразование энергии из механической в электрическую, то есть выработка тока. То есть, по сути, генератор обеспечивает стабильное функционирование всей электротехники в машине, а также поддерживает уровень заряда аккумулятора.

В работе всех электрических приборов ВАЗ генератор играет огромную роль выработки энергии

Для выполнения своей функции в корпусе генератора происходит следующая работа:

  1. Сразу же после того как водитель завёл автомобиль, через замок зажигания энергия со знаком «плюс» проходит в предохранительный блок, лампу заряда,выпрямитель и выходит через резистор на энергию со знаком «минус».
  2. Когда загорается лампочка на панели приборов в салоне о включении питания, «плюс» попадает в генератор — на медную обмотку.
  3. Обмотка преобразует сигнал и в виде механической энергии передаёт его шкиву.
  4. Шкив начинает вращаться, вырабатывая электричество.
  5. Переменный ток, полученный таким образом, передаётся аккумулятору и другим устройствам в конструкции автомобиля.

Основные характеристики генератора «четвёрки»

На ВАЗ 2104 устанавливают штатный генератор модели Г-222. Это типовое устройство производства АвтоВАЗ, имеющие стабильные показатели работы. Если говорить о технических характеристиках генератора Г-222, то они выражаются в следующих показателях:

  • максимально возможная сила тока при вращении ротора 5000 об/мин — 55 А;
  • напряжение — до 14 В;
  • мощность — до 500 ватт;
  • вращение ротора происходит в правую сторону;
  • вес устройства без шкива — 4.2 килограмма;
  • размеры: длина — 22 см, ширина — 15 см, высота — 12 см.

Устройство имеет компактные размеры и литой прочный корпус для защиты внутренних элементов

Расположение с правой стороны от мотора обусловлено конструкцией ВАЗ 2104

Сертификаты и лицензии

Посмотреть все сертификаты

Sean’s Bar (900 год)

Ремкомплекты генератора

Чтобы устранить указанные неисправности генератора, понадобится провести ремонт. Начиная поиск ремкомплекта генератора в интернете, стоит приготовиться к разочарованию — предлагаемые комплекты, как правило, содержат шайбы, болты и гайки. А вернуть генератору работоспособность порой можно только заменой — щеток, диодного моста, регулятора… Поэтому храбрец, решившийся на ремонт, составляет индивидуальный ремкомплект из тех деталей, которые подходят к его генератору. Выглядит это примерно так, как показывают таблице ниже, на примере пары генераторов для ВАЗ 2110 и Форд Фокус 2.

Генератор КЗАТЭ 9402.3701-03
Деталь Каталожный номер Цена (руб.)
Щетки 1127014022 105
Регулятор напряжения 844.3702 580
Диодный мост БВО4-105-01 500
Подшипники 6303 и 6203 345
Генератор Bosch 0 986 041 850
Деталь Каталожный номер Цена (руб.)
Щетки 140371 30
Щеткодержатель 235607 245
Регулятор напряжения IN6601 1020
Диодный мост INR431 1400
Подшипники 140084 и 140093 140/200 рублей

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

  • Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  • Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
  • При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Great Авто
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
