Вероятные симптомы и причины


Ниже описаны признаки, по которым можно косвенно определить трещину в блоке или головке. Хотя, описанные признаки могут означать и иные неисправности.

Перегрев двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ

Важно: будьте осторожны, при протяжке болтов они могут лопнуть.
Некорректная работа прибора управления температурой (термопары), вследствие перегрева происходит деформация головки блока цилиндров.
Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки.
В тёплую погоду происходит колебание температуры двигателя. Стрелка термодатчика производит резкие скачки в сторону увеличения, либо уменьшения температур.
Вибрация двигателя или «троение», особенно это ощутимо при подъёме в гору

Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Важно: чтобы подтвердить наличие микротрещин на блоке цилиндров или убедиться, что есть трещина в ГБЦ, выкрутите свечу зажигания. Если свеча мокрая, попробуйте жидкость на язык. Сладкий вкус означает что это антифриз, попадающий через микротрещину в масло. Долейте охлаждающую жидкость и включите двигатель, не закрывая капот и крышку расширительного бака. Если жидкость сразу начнёт кипеть, это верный признак наличия трещины в ГБЦ.
Велика вероятность появления трещин возле направляющей втулки или втулки впускного клапана. В этом случае головку придется менять.
Уходят газы. Для определения утечки можно надеть резиновую медицинскую перчатку на расширительный бачок, или горловину радиатора, и закрепить канцелярской резинкой. Если перчатка надувается, значит проблема есть.


Антифриз лучше использовать импортный и безсиликатный G-11 – для алюминиевых блоков. Для чугунных блоков цилиндров лучше использовать антифриз красный, штатный. Он рассчитан под температуру -80 +135.

Методы определения

Чтобы окончательно убедиться в образовании микротрещин, существует несколько способов определения дефектов.

  • Производится установка магнитов по корпусу устройства или ГБЦ. Сверху насыпается металлическую стружку. Она начинает двигаться к местам установки магнитов, забиваясь в трещины.
  • На тщательно промытую ацетоном либо керосином поверхность ГБЦ наносим особую жидкую краску и ждем 10 минут. После этого чистой тряпкой стираем оставшуюся краску. Дефекты после такого метода обнаруживаются сразу.
  • Для проверки целостности можно использовать жидкость. Для этого необходимо герметично закрыть все отверстия и залить в канал воды. С помощью насоса закачиваем в канал воздух под давлением 0,7 Мпа. Оставляем блок в таком состоянии на несколько часов. Ушедшая вода скажет о том, что в головке блока присутствуют дефекты. Таким же образом целостность проверяется путем погружения блока в емкость с водой. В этом случае пузырьки покажут место трещин.

Места расположения дефектов, за устранение которых браться не стоит.

  • на клапанных гнёздах;
  • на зеркалах цилиндров;
  • на плоскости прилегания блока и головки.

Удаление накипи

Накипь в водяной рубашке ухудшает охлаждение двигателя, вызывает его перегрев и потерю мощности. Для удаления накипи все круглые отверстия водяной рубашки закрывают деревянными пробками, а к фасонным отверстиям привертывают пластины с резиновыми прокладками. Затем в рубашку заливают раствор следующего состава:

  • Каустическая сода: 50 г.
  • Керосин: 10 г.
  • Вода: 1 л.

Через 6—8 час. раствор выпускают и рубашку промывают водой.

Блоки с алюминиевыми головками (автомобилей М-20 «Победа», ГАЗ-51) промывают 3%-ннм раствором соляной кислоты, который заливают на 30—40 мин.; после этого раствор выпускают и рубашку цилиндров промывают чистой водой.

Износ внешней поверхности гильзы блока цилиндров

Пожалуй, самая распространенная проблема с данной деталью из всех означенных выше. В процессе работы практически всей внешней площадью гильза блока цилиндров соприкасается с охлаждающей жидкостью. Это вызывает возникновение процесса кавитации, который происходит по причине образования в жидкости мелких пузыриков, которые “взрываются” у поверхности гильзы при ее вибрации. Тем самым на внешней поверхности гильзы блока цилиндров возникает износ.

Опасна данная ситуация тем, что мельчайшие повреждения внешней поверхности детали могут вести к образованию коррозии в микротрещинах. Со временем эти трещины разрастаются, и гильза не может сдерживать в полной мере охлаждающую жидкость. Через нее жидкость попадает в картер двигателя, и в масле двигателя возникает эмульсия.

Устранить износ внешней поверхности гильзы блока цилиндров возможно путем извлечения детали и наложения на участки с трещинами полимерных композитов. Но стоит отметить, что подобный ремонт далеко не всегда экономически целесообразен, поскольку данная работа довольно трудозатратная, а эффект от подобных действий низкий, и через некоторое время гильзу придется заменить.

Чтобы сократить износ внешней площади гильзы, рекомендуется использовать качественные охлаждающие жидкости, которые рекомендуются производителями для конкретного мотора.

Как проверить прокладку головки блока цилиндров самостоятельно

Если симптомы не являются постоянными, прокладка головки блока цилиндров проверяется держателем автомобиля с помощью профессиональной мойки двигателя. При промывке двигателя удаляется преимущественно масляная грязевая пленка, которая прилипает к двигателю. Если после промывки снова образуются подтеки — подозревается, что испарения масла выходят наружу, а прокладка головки цилиндров протекает.

Промывку двигателя выполняйте тщательно и, по возможности, пусть это сделает специалист. Если это выполняется неправильно – кабели, блоки управления и другие детали могут быть повреждены. Кроме того, современные двигатели часто устанавливаются так, что испытание таким образом вряд ли возможно.

Износ внешней поверхности гильзы блока цилиндров

Опасна данная ситуация тем, что мельчайшие повреждения внешней поверхности детали могут вести к образованию коррозии в микротрещинах. Со временем эти трещины разрастаются, и гильза не может сдерживать в полной мере охлаждающую жидкость. Через нее жидкость попадает в картер двигателя, и в масле двигателя возникает эмульсия.

Устранить износ внешней поверхности гильзы блока цилиндров возможно путем извлечения детали и наложения на участки с трещинами полимерных композитов. Но стоит отметить, что подобный ремонт далеко не всегда экономически целесообразен, поскольку данная работа довольно трудозатратная, а эффект от подобных действий низкий, и через некоторое время гильзу придется заменить.

Чтобы сократить износ внешней площади гильзы, рекомендуется использовать качественные охлаждающие жидкости, которые рекомендуются производителями для конкретного мотора.

Новости

  • Спасибо нашим клиентам за отзывы о нас:

  • При замене масла в АКПП замена масла в двигателе бесплатно!

  • Как не попасть на некачественный ремонт АКПП.

Типичные неисправности автомобиля

Как проверить ГБЦ на трещины?

Если
говорят о трещине в ГБЦ, то совсем необязательно речь идет о серьезном
повреждении. Как правило, на этой детали появляются микротрещины. Их можно
определить такими методами:

  • механическая опрессовка;
  • сканирование при помощи
    ультразвука;
  • анализ
    магниточувствительным оборудованием;
  • гидроконтроль.

Любой
из этих способов эффективен. С их помощью определяют, в каком именно месте
образовались микротрещины. Увы, далеко не все сервисные центры оснащены специальным
оборудованием. Во многих наличие дефектов определяют при помощи воды или
воздуха.

Расскажем,
в чем суть такой проверки. Внутренняя часть БЦ заполняется водой, а ремонтник наблюдает,
в каком месте сочится жидкость. Если для диагностики применяют воздух,
накачанная им деталь помещается в воду. Разлом определяется появляющимися на
воде пузырьками.

Есть
другой способ найти дефект — при помощи магнитов. Место предполагаемой трещины
определяем заранее. По ее краям устанавливаем 2 магнита. Расстояние между ними
засыпаем металлическими опилками. Если трещина есть, магнитное поле будет
разорвано и опилки сконцентрируются в месте разлома.

Привариваем заплатку на трещину в головке двигателя

Вы можете также приварить заплатку, для этого вам понадобятся медные электроды, обернутые жестью. В завершение швы необходимо покрыть эпоксидной пастой.

Эпоксидную пасту, о которой мы уже упомянули, можно использовать для устранения трещин в головке и блоке двигателя еще и другим способом. Для этого необходимо зачистить их поверхность, просверлить на концах трещины небольшие отверстия, после в них следует нарезать резьбу и ввернуть заподлицо заглушки из меди или алюминия. Затем необходимо обезжирить поверхность (для этого подойдет ацетон или бензин). После с помощью шпателя нужно наносить слой за слоем, в результате у вас должен получиться слой толщиной 3-4 миллиметра. После этого в течение суток эпоксид должен застыть, а если создать стоградусную жару, то он затвердеет за пару часов. В завершение следует отшлифовать поверхность и готово!

Для третьего способа ликвидации трещин нам вновь потребуется эпоксидная паста и стеклоткань, которую будем использовать в качестве заплатки. Подготовительный этап к работе аналогичен выше представленному, только каждый слой пасты нужно чередовать со стеклотканью. Не пожалейте, делайте заплатку с запасом в несколько миллиметров, иначе результат будет неудовлетворительным. Последний слой должен быть эпоксидным.

И завершающий на сегодня, но не последний в общем списке, вариант реанимирования трещин блока и головки двигателя – с помощью штифтов. Для этого в самом начале по всей трещине просверливаем отверстия на расстоянии 7-8 мм друг от друга. Нарезаем резьбу и ввертываем прутки из меди на глубину соответствующую толщине стенки. Затем обрезаем их ножовкой, оставляя выступающие над поверхностью детали на несколько миллиметров концы. После несильными ударами расчеканиваем концы штифтов, которые и образуют сплошной шов. Для закрепления результата в завершение можно покрыть это все эпоксидкой.

Мы описали наиболее подходящие для самостоятельного устранения трещин в головке и блоке двигателя варианты, однако на этом неприятности с авто, к сожалению, не заканчиваются, проблемы могут еще возникнуть при износе распредвала, а также при отработке амортизаторов. В любом случае, не отчаивайтесь, все это легко устранить своими руками, лишь следуя нашим нехитрым рекомендациям.

Главная →

Своими руками →

Трещины в гильзе блока цилиндров

Рассмотренная выше проблема вызывает образование микротрещин на поверхности гильзы. Но могут и более серьезные повреждения возникнуть на детали, если мотор эксплуатируется в агрессивном режиме или с нарушением правил эксплуатации. Например, к образованию трещин на гильзе приведут:

  • Использование низкокачественного топлива, либо топлива, которое не рекомендуется производителем двигателя;
  • Агрессивный старт на повышенных оборотах;
  • Частое движение автомобиля при повышенных оборотах;
  • Движение на непрогретом двигателе;
  • Использование низкокачественного моторного масла;
  • Некачественно выполненные ремонтные работы, связанные с двигателем.

Помимо факторов, которые зависят от водителя автомобиля, также стоит отметить, что образование трещин в гильзах возможно по причине производственного брака.

Есть ряд симптомов, которые указывают на наличие трещин на гильзах блока цилиндров:

  • Снижение мощности автомобильного двигателя;
  • Образование эмульсии в моторном масле и расширительном бачке;
  • Неправильный температурный режим при отсутствии проблем с термостатом;
  • Запах выхлопных газов из расширительного бачка.

Если имеют место быть перечисленные симптомы, рекомендуется прекратить эксплуатацию такого автомобиля и направиться на СТО, где специалисты смогут провести диагностику и определить наличие или отсутствие трещин на гильзах.

Для диагностики трещин гильзы блока цилиндров используются методы:

  • Рентгенография — исследование двигателя при помощи специального оборудования;
  • Внедрение красящих химических растворов с целью обнаружения наличия трещин.

Если в гильзе блока цилиндров образовались трещины, она не подлежит ремонту, и потребуется замена детали.

Ремонт трещин ГБЦ на дизеле

Способов
устранения разломов много — все зависит от объема повреждения. В некоторых
случаях блок лучше полностью заменить, чем пытаться его отремонтировать. Если
повреждена гильза, то ее тоже меняют. Но здесь мы будем говорить о том, что
делать, если деталь нужно именно отремонтировать.

Подготовка

Прежде всего дефект чугунного блока нужно
зафиксировать. При помощи фрезы или отрезного абразивного круга на трещине
проделываем канавку. Ее глубина не должна превышать 2 мм. Чтобы разрыв «не
расползался», засверливаем его по краям. Также трещину прихватываем
штифтами или сваркой. Прихватку нужно сделать минимум в 2 местах.

Теперь
обрабатываемой поверхности нужно придать необходимую для сцепления
шероховатость. Лучше всего подойдет абразивный состав К-00-04-16. Абразивный
порошок наносим на поверхность под давлением, пока не будет достигнута нужна
степень адгезии. Для этого применяем абразивоструйный аппарат СД-6. Использовать
его нужно на третьем режиме.

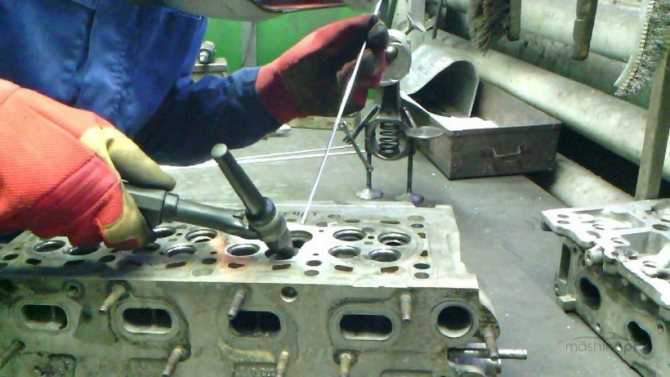

Сварка

Этот способ — самый распространённый, но важно чётко
соблюдать регламент. Если при сварке допустить ошибку, при работе мотора швы
разойдутся

Перед сваркой засверливаем концы разлома — так предотвратим его
«расползание». Засверливаем под углом 90 градусов.

БЦ
предварительно разогреваем до 650 градусов. Потом накладываем сварочный шов. В
качестве присадки используем чугунный прут. Потом остужаем разогретую сваркой
деталь. Охлаждение должно быть постепенным, иначе шов разорвется. Заваривание
шва должно быть на холодной детали. Сварка проводится медными электродами в
железной обертке. Наложенный шов обрабатываем эпоксидной пастой — для этого лучше
использовать шпатель. Шов подсушиваем при комнатной температуре. По завершении
работ шов шлифуем.

SEAL-LOCK

Трещина
в ГБЦ может быть заделана и этим, надо сказать, довольно непростым способом.
Плюс способа в том, что никакой сварки и даже снятия двигателя не требуется. Разломы
заделываются металлом.

Прежде
всего трещину надо локализовать, рассверлив по краям. Затем вдоль трещины с
разных сторон делаем несколько отверстий, в которые помещаем скобы для стяжки.
Стягивающие скобы есть разных видов. Они отличаются как по длине, так и по
форме. На СТО их могут сделать и под заказ, если того потребует конфигурация
разлома.

Между
установленными скобами при помощи дрели делаем отверстие. Метчиком в нем
нарезаем резьбу. Полученное резьбовое отверстие обрабатываем специальной
жидкостью для предотвращения окиси. После этого вкручиваем металлическую
заглушку — такую можно купить на СТО. Она сделана из специального металла,
вступающего в активный контакт с металлом БЦ. На той части заглушки, которая
после вкручивания остаётся на поверхности, делаем подпил. В этом месте ее легко
сломать. Выступающую часть аккуратно зашлифовываем.

Затем
делаем следующее отверстие и повторяем процедуру. Процесс продолжаем до тех
пор, пока вся трещина не окажется заполнена заглушками. По завершении работ
образуется шов. Его спрессовываем дополнительно — это нужно для ликвидации
оставшихся пустот. Для этого используем пневматический молоток. В результате
получится прочный шов, намного качественнее сварочного. Его преимущества:

  • перепады
    температуры ему не страшны;
  • прочность;
  • отсутствие напряжения
    металла.

Наложение эпоксида

Суть
этого способа в том, что на поверхности разлома появляется слой из
стекловолокна и эпоксидной смолы. Сначала обрабатываемый участок обезжириваем
для лучшей «приживаемости» состава. Затем по очереди накладываем
эпоксидку и стекловолокно. И то, и другое кладём в несколько слоев, но
завершающим слоем должна быть эпоксидная смола.

Способов
заделать разлом в БЦ много — как простых, так и сложных. Но выбирать вариант
устранения проблемы нужно, исходя из степени повреждения.

6.1.1 Общие вопросы безопасности труда

Создание безопасных и здоровых условий труда на каждом рабочем месте является главной задачей всех руководящих и инженерно-технических работников сельскохозяйственных предприятий. Администрация обязана соблюдать требования государственных стандартов, норм и правил по охране труда, осуществлять мероприятия по технике безопасности и производственной санитарии, принимать необходимые меры по предупреждению несчастных случаев.

Важнейшее значение имеет обучение работающих безопасности труда, которое осуществляется в соответствии с ГОСТ 12.0.004–90 на всех предприятиях и в организациях, независимо от степени опасности. Вновь принятых или меняющих работу рабочих должны обучать в учебных мастерских (в цехах, на участках) безопасным приёмам работы инструкторы, на рабочем месте – высококвалифицированный рабочий, бригадир, мастер, имеющий соответствующую подготовку. Производственное обучение производится с помощью инструктажей.

Различают следующие виды инструктажа:

1) вводной инструктаж (его проводит инженер по охране труда со всеми приглашаемыми на работу);

2) первичный инструктаж (на рабочем месте до начала производственной деятельности);

3) повторный инструктаж (со всеми рабочими по безопасным приёмам и методам работы);

4) внеплановый инструктаж (в случаях введения новых или переработки стандартов, правил, инструкций, замены оборудования инструмента и т.п., при аварии, травме, пожаре, перерыве в работе более 30 календарных дней;

5) целевой инструктаж (при выполнении разовых работ, ликвидации аварий, бедствий, катастроф) .

Ремонт трещин ГБЦ на дизеле

Способов устранения разломов много — все зависит от объема повреждения. В некоторых случаях блок лучше полностью заменить, чем пытаться его отремонтировать. Если повреждена гильза, то ее тоже меняют. Но здесь мы будем говорить о том, что делать, если деталь нужно именно отремонтировать.

Подготовка

Прежде всего дефект чугунного блока нужно зафиксировать. При помощи фрезы или отрезного абразивного круга на трещине проделываем канавку. Ее глубина не должна превышать 2 мм. Чтобы разрыв «не расползался», засверливаем его по краям. Также трещину прихватываем штифтами или сваркой. Прихватку нужно сделать минимум в 2 местах.

Теперь обрабатываемой поверхности нужно придать необходимую для сцепления шероховатость. Лучше всего подойдет абразивный состав К-00-04-16. Абразивный порошок наносим на поверхность под давлением, пока не будет достигнута нужна степень адгезии. Для этого применяем абразивоструйный аппарат СД-6. Использовать его нужно на третьем режиме.

Сварка

Этот способ — самый распространённый, но важно чётко соблюдать регламент. Если при сварке допустить ошибку, при работе мотора швы разойдутся

Перед сваркой засверливаем концы разлома — так предотвратим его «расползание». Засверливаем под углом 90 градусов.

БЦ предварительно разогреваем до 650 градусов. Потом накладываем сварочный шов. В качестве присадки используем чугунный прут. Потом остужаем разогретую сваркой деталь. Охлаждение должно быть постепенным, иначе шов разорвется. Заваривание шва должно быть на холодной детали. Сварка проводится медными электродами в железной обертке. Наложенный шов обрабатываем эпоксидной пастой — для этого лучше использовать шпатель. Шов подсушиваем при комнатной температуре. По завершении работ шов шлифуем.

SEAL-LOCK

Трещина в ГБЦ может быть заделана и этим, надо сказать, довольно непростым способом. Плюс способа в том, что никакой сварки и даже снятия двигателя не требуется. Разломы заделываются металлом.

Прежде всего трещину надо локализовать, рассверлив по краям. Затем вдоль трещины с разных сторон делаем несколько отверстий, в которые помещаем скобы для стяжки. Стягивающие скобы есть разных видов. Они отличаются как по длине, так и по форме. На СТО их могут сделать и под заказ, если того потребует конфигурация разлома.

Между установленными скобами при помощи дрели делаем отверстие. Метчиком в нем нарезаем резьбу. Полученное резьбовое отверстие обрабатываем специальной жидкостью для предотвращения окиси. После этого вкручиваем металлическую заглушку — такую можно купить на СТО. Она сделана из специального металла, вступающего в активный контакт с металлом БЦ. На той части заглушки, которая после вкручивания остаётся на поверхности, делаем подпил. В этом месте ее легко сломать. Выступающую часть аккуратно зашлифовываем.

Затем делаем следующее отверстие и повторяем процедуру. Процесс продолжаем до тех пор, пока вся трещина не окажется заполнена заглушками. По завершении работ образуется шов. Его спрессовываем дополнительно — это нужно для ликвидации оставшихся пустот. Для этого используем пневматический молоток. В результате получится прочный шов, намного качественнее сварочного. Его преимущества:

  • перепады температуры ему не страшны;
  • прочность;
  • отсутствие напряжения металла.

Разные случаи

Порядок действий при неисправности двигателя зависит, когда это произошло. Если в движении автомобиль резко остановился, то вероятнее всего механическое попадание инородного тела или поломка вращающегося узла. Рекомендуется искать неисправное место и отказаться от дальнейших попыток крутить движок насильно.

После длительной поездки был заглушен двигатель. А наутро его невозможно прокрутить вручную. Высока вероятность свернувшегося масла. Потребуется капитальный ремонт. Скорее всего, вращать коленвал получится, но очень с большим усилием.

Если авто долго стояло и потребовалось его завести, а двигатель не крутится, то рекомендуется принудительно осуществить вращение через коробку передач тросом или вручную. Часто так происходит в морозы, когда минеральное масло сильно густеет. Неисправности нет, требуется просто разогреть масло или дождаться теплой погоды.

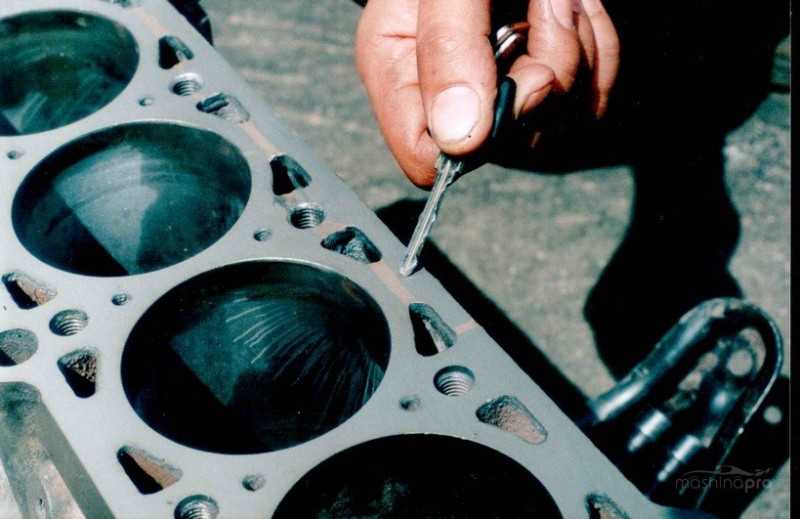

Как обнаружить трещины в блоке цилиндров

Далеко не всегда, когда речь идет о трещине в блоке цилиндров, подразумевается серьезный заметный на глаз дефект. Довольно часто это микротрещины, которые можно определить одним из следующих методов:

  • Пневматической опрессовки;
  • Использования ультразвукового сканирования;
  • Применения специализированного магниточувствительного оборудования;
  • Гидроконтроля.

Каждый из этих способов позволяет установить, имеются ли микротрещины в блоке цилиндров, и где они конкретно находятся. Чаще всего в сервисных центрах при отсутствии специализированного оборудования для диагностики блока цилиндров используют метод поиска трещины с помощью воды или воздуха.

Суть данного метода проста — внутрь блока цилиндров закачивается вода, и если она просачивается, значит, в этом месте имеется трещина. При использовании воздуха внутрь закачивается воздух, а сама деталь погружается под воду, тем самым по наличию пузырьков на поверхности воды можно будет понять, есть ли трещина.

Обратите внимание: Чтобы точно определить место трещины, можно использовать магниты. Они устанавливаются по краям от предполагаемого раскола блока цилиндров, после чего между ними пространство засыпается проводящими опилками

Если трещина имеется, линии магнитного поля разорвутся, и опилки будут собираться в месте, где находится микротрещина.

Повреждения деталей ЦПГ и их причины

При работе ДВС в системе поршень-гильза происходят обратно-поступательные движения с высокими значениями скоростей, а также огромными нагрузками. Ненадлежащее техническое обслуживание может привести к ускоренному износу элементов и вызвать частичную техническую неисправность двигателя или вовсе полный отказ.

В большинстве случаев диагностика позволяет выявить лишь малую часть проблем. Определить техническое состояние и причины поломки можно при осмотре отдельных компонентов, что поможет сделать приведенная ниже информация.

Повреждения гильзы цилиндра

Деформация цилиндра

  • Неравномерная или ненадлежащая затяжка головки блока
  • Ненадлежащее состояние поверхностей головки и блока
  • Грязная или повреждённая резьба крепежа головки блока
  • Несоответствующая прокладка головки блока
  • Отложения в системе охлаждения
  • Некачественная посадка бурта гильзы, несоответствующее выступание гильзы, ненадлежащее состояние нижнего посадочного места гильзы
  • При сухих гильзах слишком слабая посадка гильзы так же вредна, как и слишком тугая
  • В посадочных местах блока при сухих гильзах возникает контактная коррозия, посадочное место должно быть тщательно обработано для обеспечения прилегания гильзы по всей площади.
  • Отдельно стоящие цилиндры воздушного охлаждения должны быть строго параллельны блоку и головке, при единой головке цилиндры должны быть одинаковой высоты, очень важна исправность воздуховодов.

Отрыв бурта гильзы цилиндра

  • Некачественно обработано посадочное место гильзы в блоке
  • Не соблюдены предписанные порядок и моменты затяжки
  • Применены прокладки несоответствующей толщины

Кавитация

  • Не соблюдён зазор поршень/цилиндр (установлены б/у поршни)
  • Ненадлежащая посадка гильзы в блоке
  • Пониженное давление в системе охлаждения
  • Ненадлежащее качество охлаждающей жидкости

Повреждения поршня

Эрозия материала на днище поршня (дизельный двигатель)

  • Неисправная форсунка
  • Неисправный нагнетательный клапан в топливном насосе высокого давления
  • На форкамерных двигателях — дефект форкамеры

Эрозия на днище и жаровом поясе поршня (бензиновый двигатель)

Качество топлива не соответствует степени сжатия двигателя, бензин в дизельном топливе, масло в камере сгорания

  • Ненадлежащий угол опережения зажигания Негерметичные выпускные клапаны
  • Значительное количество нагара в камере сгорания
  • Слишком высокая температура впускного воздуха, общий перегрев

Прихват от перегрева, в основном на головке поршня

  • Эксплуатация необкатанного двигателя с высокими нагрузками
  • Повышенная температура в камере сгорания из-за неисправности системы питания
  • Неисправность системы охлаждения

Разрушение перемычек между канавками поршневых колец (дизельный двигатель)

  • Неисправная форсунка
  • Низкая компрессия в цилиндре
  • Дефект форкамеры
  • Неправильное или чрезмерное пользование пусковыми средствами
  • Цилиндр при неработающем двигателе заполнился водой или топливом (гидроудар)

Трещины на днище и вокруг камеры сгорания в поршне

  • Неисправность системы питания
  • Дефект форкамеры
  • Перегрев двигателя
  • Неисправность моторного тормоза

Износ поверхностей из-за избытка топлива в камере сгорания

  • Избыток топлива в камере сгорания в дизеле из-за неисправности топливной системы
  • Пониженная компрессия
  • На дизелях ненадлежащий зазор между поршнем и головкой

Задиры при недостаточном зазоре между поршнем и цилиндром

  • Ненадлежащая обработка блока при ремонте — диаметр цилиндра меньше допустимого размера
  • Головка блока перетянута или затянута неравномерно, повреждена или загрязнена резьба на элементах крепления головки к блоку цилиндров, не смазаны опорные места для гаек и болтов в головке
  • Имеются повреждения привалочных поверхностей блока цилиндров и головки блока
  • Некачественная прокладка головки блока
  • Деформация цилиндров из-за неравномерного охлаждения — накипь или грязь в системе охлаждения
  • Не подготовлены посадочные места для гильз в блоке
  • Нагружение двигателя без предварительного прогрева

Задиры на боковой поверхности поршня рядом с бобышками

  • Нагружение двигателя без предварительного прогрева
  • Деформация цилиндра при перегреве двигателя
  • Недостаточный зазор между пальцем и бобышкой поршня

Сухой прихват на юбке (недостаток масла)

  • Неисправность системы смазки или полное отсутствие масла в двигателе
  • Недостаточное разбрызгивание масла из-за малого зазора в шатунных вкладышах

Задиры на поршне только с одной стороны

Воздушные и паровые пробки в системе охлаждения из-за выхода из строя термостата или водяного насоса, а также загрязнения в полости охлаждения в блоке, приводят к местному перегреву и прекращению охлаждения

Задиры на боковой поверхности (сухой прихват)

Неисправности системы охлаждения

Способ устранения кавитационных разрушений гильз цилиндров привариванием стальной ленты.

Существует простой метод контактной приварки стальной ленты для устранения кавитационных разрушений гильзы цилиндров.

Для приваривания стальной ленты к поверхности гильзы используют установку 011-1-07. Стальная лента вырезается из стального листа толщиной 0,3 мм. Поврежденный участок гильзы должен быть перекрыт стальной лентой на 5-10 мм. Стальная лента приваривается одной сварной точкой к поверхности гильзы, так чтобы сварная точка была не дальше чем 1-2мм от края ленты. Нижнюю часть стальной ленты приваривают симметрично верхней одной точкой сваривания. Затем приваривают края ленты.

Для сварки рекомендуется применять широкие электроды в целях не разрушения гильзы.

Диаметр электродов 150 мм, ширина верхней рабочей части — 5 мм, нижней— 12 мм.

Когда стальная лента уже приварена, начинают шлифовать пояски гильзы до номинального размера. Для шлифования поясков гильзы цилиндров используют шлифовальный станок. Аккуратно устанавливаем гильзу цилиндров на шлифовальный станок, чтобы не возникало никаких деформаций гильзы

 Обратите внимание, чтобы приваренный слой не выступал за поверхность посадочного пояска.

Принимаемся за восстановление внутренней поверхности гильз цилиндров. После проведения очистки, контроля и устранения кавитационных разрушений на наружной поверхности гильзы цилиндров,  восстановления посадочных поясков необходимо обработать внутреннюю поверхность гильзы цилиндров под ремонтный размер, то есть увеличить внутренний диаметр гильзы цилиндра на 0,5-0,7 мм. в зависимости от типа двигателя.

Трещина в блоке цилиндров: признаки

Есть симптомы, при обнаружении которых обязательно нужно диагностировать двигатель на предмет серьезных повреждений. Особенно часто о наличии разломов говорят такие признаки:

  1. Постоянный перегрев мотора. Разгерметизация системы приводит к вытеканию масла и перегреву силового агрегата. Проблема может появиться из-за прогорания прокладки.
  2. Неисправности термопары. Следствие — перегрев мотора и его деформация.
  3. Расширительный бочок не держит давление, в результате появляются воздушные пробки.
  4. Температурный датчик выдает неправильные показания. Если стрелка прибора ведет себя беспорядочно, это может говорить о резких изменениях температуры мотора при его работе.
  5. Мотор вибрирует. Это главный признак того, что образовалась трещина в блоке цилиндров. На трещину указывает также «троение» двигателя во время высокой нагрузки.

Подведем итоги

Учитывая вышесказанное, гильза блока цилиндров —  деталь ЦПГ, которая в значительной степени подвержена воздействию высоких температур, вибраций и детонационных нагрузок. Поэтому заметно увеличен риск возникновения разного рода дефектов, которые могут повлечь за собой дорогостоящий ремонт двигателя.

Как правило, в случаях, когда владелец транспортного средства сталкивается с описанными выше проблемами, настоятельно рекомендуется отказаться от попыток самостоятельного или кустарного ремонта (гильзовки или перегильзовки блока в гаражных условиях).

В подобной ситуации оптимально воспользоваться помощью квалифицированных специалистов и провести дефектовку, так как непрофессиональный ремонт или  замена гильз блока  цилиндров не по технологии  может существенно сказаться на сроке службы и стабильности работы ДВС.

  • Гильзованный двигатель: что это значит, плюсы и минусы

    Для чего в блок цилиндров устанвливается гильза. Преимущества и недостатки гильзованных моторов, блоки из алюминиевых сплавов, особенности, ремонт. Читать далее

  • Расточка и гильзовка блока цилиндров

    Ремонт чугунного или алюминиевого блока цилиндров двигателя при помощи гильзовки. Виды гильз и как гильзы вставляются в блок. Советы и рекомендации. Читать далее

  • Шлифовка головки блока цилиндров

    Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ. Читать далее

  • Дефектовка двигателя: что это такое и для чего нужна

    Что такое дефектовка двигателя и в каких случаях необходимо выполнять дефектовку мотора. Особенности проведения дефектовки силового агрегата, рекомендации. Читать далее

  • Когда делать капремонт двигателя автомобиля: что…

    Как определить, когда двигателю нужно делать капитальный ремонт: ресурс мотора, основные признаки скорого капремонта. Как выполняется ремонт ДВС, советы Читать далее

  • Капитальный ремонт двигателя автомобиля

    Что значит капремонт двигателя автомобиля, какие работы выполняются. От чего зависит ресурс двигателя до капремонта и как его увеличить. Полезные советы. Читать далее

Подведем итоги

Учитывая вышесказанное, гильза блока цилиндров — деталь ЦПГ, которая в значительной степени подвержена воздействию высоких температур, вибраций и детонационных нагрузок. Поэтому заметно увеличен риск возникновения разного рода дефектов, которые могут повлечь за собой дорогостоящий ремонт двигателя.

В подобной ситуации оптимально воспользоваться помощью квалифицированных специалистов и провести дефектовку, так как непрофессиональный ремонт или замена гильз блока цилиндров не по технологии может существенно сказаться на сроке службы и стабильности работы ДВС.

Для чего в блок цилиндров устанвливается гильза. Преимущества и недостатки гильзованных моторов, блоки из алюминиевых сплавов, особенности, ремонт.

Ремонт чугунного или алюминиевого блока цилиндров двигателя при помощи гильзовки. Виды гильз и как гильзы вставляются в блок. Советы и рекомендации.

Для чего и когда головку блока цилиндров необходимо шлифовать. Как проверить привалочную плоскость головки блока своими руками. Фрезеровка и шлифовка ГБЦ.

Что такое дефектовка двигателя и в каких случаях необходимо выполнять дефектовку мотора. Особенности проведения дефектовки силового агрегата, рекомендации.

Что значит капремонт двигателя автомобиля, какие работы выполняются. От чего зависит ресурс двигателя до капремонта и как его увеличить. Полезные советы.

Как определить, когда двигателю нужно делать капитальный ремонт: ресурс мотора, основные признаки скорого капремонта. Как выполняется ремонт ДВС, советы

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Great Авто
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
