Тормозная лента акпп: для чего нужна и что это такое

Смотрите также

Комментарии 171

у меня цефир а33. пробовал по твоей методе. поставил на маленькую горку. видимо да 20лет не регулировали ни разу. всё заржавело. кое как открутиь контргайку. держа торкс на 30 воткнутый в свечной ключ длинную трубку откручивал по шпильке контрагайку. потом этой контрагайкой так как она сидит намертво на шпильке вкрутил шпильку внутрь на шесть ! шесть оборотов. и никакого упора не почувствовал. поставил нетралку и отпустил ручник. машина покатилась будто лента не стопорит барабан. тянуть больше 6ти оборотов боюсь. выкрутил шпильку обратно на 4. законтрил. поехал тестить. пинки с родным резистором стали гораздо менее ощутимы а с резистором в 18ом остался лёгкий пинок только со 2 на 3. А 1 и 2 переключение только по стрелке стало определяться и без тупизны прям махом без пинка. покатался кайфовал. утром след. дня поехал. и всё вернулось на круги своя. не в такой лютой форме как было а менее заметно. но всеравно опять пинается хотя и слабее и коробка будто стала както отзывчивее что ли. будет выдохной попробую еще пол оборот вкрутить)

а ну да. пробега я купил её в 210тыс. и цепь шумела а опа как известно гуметь начинает после 300тыс. стало быть щас пробега тыщ под 400) соответственно если люли с пробегом по 150твщ пишут что вкрутил на 3.5 а вывернул 2.5 оборота считай на 1 каждые 120-170 тыщ так то мне как раз еше оборттик нужно вкрутить

Прогрев холодного двигателя: Альтернативное мнение

Регулировка ленты

Настройка зазора между лентой и тормозным барабаном производится системой рычагов, на которые прикладывается усилие через регулировочную шпильку или винт. Если настройка делается шпилькой, то она закручивается динамометрическим ключом. Усилие, с которым проводится кручение, определяется автопроизводителем.

АКПП с установленной шпилькой:

Под воздействием на шпильку/винт происходит воздействие на крепление ленты в АКПП. Если механизмы регулировки доступны снаружи, дополнительных манипуляций не требуется, в противном случае придется демонтировать поддон коробки.

Следует контролировать натяжение при малейшем подозрении на неполадки с лентой. Желательно проводить профилактическую диагностику и при замене масла, поскольку при этом, как правило, снимается поддон, и стоит воспользоваться данной возможностью.

Как делать регулировку в полевых условиях, без динамометрического ключа (желательно делать это вдвоем):

встать в месте с небольшим уклоном;
поставить авто на ручной тормоз;
подложить под колесо булыжник, кирпич, тормозной башмак для удержания машины;
отложить кирпич (башмак) на несколько сантиметров в сторону от колеса;
если есть напарник, он должен следить за машиной и сообщить, когда та начнет движение;
ослабить контргайку болта;
затянуть его, но не до конца – так, чтобы был легкий упор;
отпустить «ручник»;
постепенно ослаблять болт ленты, пока машина не начнет сама катиться;
завернуть винт на 2-3 оборота.

Требуемое число оборотов определяется экспериментально, до тех пор, пока толчки коробки не пропадут. Этот метод не претендует на точность измерения момента силы при регулировке, но поможет устранить проблему с лентой в полевых условиях, после чего желательно посетить автосервис для более точной настройки и проверки, или сделать таковую самостоятельно, уже с динамометрическим ключом.

данный способ регулировки считаю самым правильным, дабы не ловить маленький момент затяжки всех кто не согласен (и желающих поумничать) с этим просьба просьба не тыкать и т.д.

необходимость нормально отрегулировать ленту возникла после возни с пинком 1-2 так же у меня замечались толчки и при 2-3 (это было до подкладки шайб)

необходимо накидной на 14 , маленькая трещетка с длинным удлинителем и торкс (torx) на 30 а и самое главное это кирпич ! желательно красный ставим машину на небольшой пригорок, на ручник, подкладываем кирпич и Обязательно проверяем что при отпускании ручника кирпич удержит машину. далее ставим опят на ручник + нейтраль в акпп кирпич подкладываем на не большом растоянии 2-3 см чтоб машина смогла немного скатится (если делать в двоем то можно ваще не парится) ослабляем контр гайку — ключ оставляем на месте, внутрь вставляем торкс и начинаем Закручивать ! до легкого упора — ну подтянуть немного — далее отпускаем ручник и машина должна стоять на месте ! далее начинаем ослаблять регулировку до тех пор пока машина не покатится (это высвободили барабан) вот с этого момента отсчитываем 2.5 оборота (откручиваем ) после придерживая торкс контрим стопорную гайку вот и все далее возможна индивидуальная регулировка т.е. 2 или 3 оборота

Разновидности тормозных лент

А вы знаете, что существует три типа ленточного тормоза. Эти виды даны в таблице, а также их характеристики.

Тип ЛТ	Характеристика
ЛАТ 2	Эта лента будет работать при давлении не более 5 МПа. Выдерживает температуру трения до 350 градусов. Используется в тропических странах.
ЭМ-К	Эта лента будет работать при давлении не более 3 МПа. Выдерживает температуру трения до 250 градусов. Используется в странах с сухим климатом.
ЭМ-1	Этот тип используется в различных странах. Температурные характеристики – от – 60 до + 250. Это вальцованный тип ленты.

Ленточный тормоз для АКПП состоит из эластичных полосок. Они изготавливаются на заводе производителе и проходят жесткие испытания. К таким тестам относятся:

испытание на разрыв. Определяется прочность и надежность;
тест на гибкость;
на противодействие стираемости.

Только пройдя все эти тестирования на «отлично», ленточный тормоз может быть допущена к установке на автомат. Но какой бы она ни была прочной или сделана из гибкого и нестираемого сплава металлов, при неправильном эксплуатировании АКПП, ТЛ быстро придет в негодность.

Принцип действия фрикционов.

Пакет фрикционов состоит из частей, показанных на рис. 14. Входной крутящий момент передаётся с барабана (drum) на ведущие диски. Ведомые диски поддерживаются втулкой (hub), которая передаёт выходной крутящий момент. Поршень (piston) приводится в действие давлением масла. Двигаясь под давлением масла вправо (по рисунку), поршень посредством конического диска (dished plate) плотно прижимает ведущие диски пакета к ведомым. Заставляя их вращаться как единое целое и осуществляя передачу крутящего момента от барабана к втулке. Как только давление масла падает, поршень под действием возвратной пружины (return spring) перемещается влево, ведущие и ведомые диски разжимаются, крутящий момент через пакет больше не передаётся.

Даже когда фрикцион выключен, в барабане, который вращается с большой скоростью, масло, оставшееся между барабаном и втулкой, отбрасывается под действием центробежной силы к внутренней стенке барабана. Вследствие этого возникает остаточное давление масла, которое прикладывается к поршню, вынуждая его к перемещению и подвключению фрикциона. Это приводит к преждевременному износу дисков и прочим неприятностям. Существуют 2 метода устранения подобного явления (рис. 15).

Метод 1

Используется контрольный шарик (check ball). Когда давления масла под поршнем нет (фрикцион выключен), центробежная сила вынуждает шарик переместиться со своего седла (по рисунку — влево), освобождая отверстие, через которое оставшееся в барабане масло вытекает из полости между поршнем и барабаном наружу. Когда в эту полость подаётся масло (фрикцион включается), его давление превышает центробежную силу и шарик под давлением масла возвращается на своё седло. Перекрывая отверстие для вытекания масла наружу.

Метод 2

Масло из полости между поршнем и барабаном вытекает наружу через отверстие (orifice). Воздух в эту полость поступает через секцию с контрольным шариком, которая ближе к оси вращения барабана. При таком способе при включении фрикциона всегда будет небольшая утечка масла. Но, поскольку масляный насос поддерживает постоянное давление масла в гидравлической системе, такая утечка не является проблемой.

Как быстро разморозить бачок стеклоомывателя?

Признаки износа тормозной ленты

Если ТЛ АКПП коробки изношена, то вы будете наблюдать следующие симптомы:

скрежет и рывки говорят об разрушении фрикционного слоя. В этом случае не происходит полного зажатия и блокирования планетарного ряда;
рывки после каждого переключения скоростей или смены положения кулисы селектора передач с «Движение вперед» на «Движение назад», или наоборот. Эти симптомы говорят о разрушении манжеты поршня сервопривода;
если повреждается шток сервопривода, то его разрушение по началу незаметно. Только в последствии, когда продукты износа металлического механизма попадут в фильтр и другие части АКПП, водитель заметит, что автомат падает в аварийку, либо не желает переключаться. Слишком долгое игнорирование проблемы приведет к капитальному ремонту АКПП

Поэтому так важно делать ежегодно техническое обслуживание автомату;
разрушение или растяжение пружины приведет к тому, что в АКПП не будет работать задняя передача. А сама лента при переключении будет клинить.

Читать

Что это такое фрикционы АКПП и их замена своими руками

Чтобы избежать перечисленных проблем важно внимательно относиться к каждой части АКПП и реагировать на любое внештатное подергивание или толчок автомата

Регулировка тормозной ленты АКПП

Как правило, регулировка тормозной ленты АКПП

всегда неизменно производится мастерами при обслуживании или ремонте автоматической коробки переключения передач в любых автосервисах. Кроме того, опытные механики советуют время от времени выполнять настройку этого элемента самостоятельно, вне зависимости от появления неприятных ударов во время переключения скоростей. А вот если они появились, то натянутьболт регулировки тормозной ленты нужно как можно быстрее — поскольку это поможет избежать не только дискомфорта при передвижении, но и сохранит работоспособность трансмиссии.

Кстати говоря, в различных трансмиссионных системах болт регулировки тормозной ленты

может располагаться как внутри коробки, так и снаружи. В принципе, каждый из этих вариантов имеет свои преимущества, поэтому выбор конечного расположения зависит только от усмотрения конструкторов. Например, если болт находится внутри, то его головка менее подвержена коррозионному воздействию. Благодаря наружному расположению регулировка тормозной ленты АКПП не требует демонтажа кожуха коробки, что существенно сказывается на временных затратах и на финансовых, если работа проходит в автосервисе.

Однако, достичь качественной работы фиксирующих элементов трансмиссии можно и самостоятельно. Для этого, используя болт регулировки тормозной ленты

нужно изменить зазор между лентой и тормозным барабаном, выставив его в оптимальном значении, которое устанавливается каждым заводом-изготовителем машин индивидуально. Само собой, даже на одинаковых марках автомобилей такое значение может немного варьироваться, потому весь процесс натяжения будет выполняться под каждый автомобиль с различным упором болта в креплении, при этом точность такой регулировки определяется только «на глаз».

Собственно, как раз из-за этого у многих автовладельцев и возникает первая проблема. Поймать необходимый момент натяжения на некоторых машинах не составляет труда. А вот на некоторых других добиться этого подолгу не удается. Причина кроется в том, что каждый водитель эксплуатирует машину в разных условиях, поэтому болт регулировки тормозной ленты

может со временем прикипеть или сорвать резьбу. Встречаются и другие причины. В целом же, используя динамометрический ключ, регулировка происходит так:

Автомобиль загоняется на местность с небольшим уклоном.
Далее проверяется исправность работы ручного тормоза.
Если машина удерживается, в пяти сантиметрах от колеса кладется кирпич.
Теперь нужно попросить напарника следить за положением машины. Если она начнет скатываться, он должен будет Вас предупредить.
Для закручивания болта на трансмиссии ослабляется контр-гайка.
После этого необходимо закрутить регулировочный болт до небольшого упора.
Стояночный тормоз отпускается. Нужно, чтобы автомобиль стоял на месте.
Возвращаясь к болту, его нужно немного ослабить до момента, пока машина не начнет потихоньку скатываться к кирпичу.
Теперь нужно «на глаз» определить число оборотов, на которые необходимо закрутить регулировочный болт. Как правило, это 2 или 3 оборота

Важно добиться отсутствия ударов и рывков при переключении передачи.

Обратите внимание, что регулировка тормозной лентыАКПП динамометрическим ключом должна выполняться аккуратно. Нужно избежать перенатяжения, поскольку это не лучшим образом может сказаться на работоспособности трансмиссии и других механических узлов автомобиля

Данный способ не является исконно верным, но он максимально доступен и легок даже для автовладельцев с небольшим опытом ремонта. Если Вы не уверены в своих силах и возможностях, то намного лучше и правильнее будет отвезти машину в подходящую станцию технического обслуживания и доверить всю эту работу мастерам.

Где применяются

Ленточные тормоза устанавливают на всех устройствах, где необходим усиленный фиксирующий момент. Они широко применяются во многих сферах благодаря тому, что конструкция небольшая, несложная в обслуживании, и в то же время способна развивать достаточное тормозное усилие.

Чаще всего их устанавливают на крановые конструкции разного типа, к которым относятся башенные краны, лебедки, буровые установки. Кроме того, применяются ленточные тормоза на АКПП, токарных станках, мототехнике и малых тракторах.

Как эксплуатация АКПП влияет на тормозную ленту

Тормозная лента состоит и множества эластичных полос, изготовленных из гибкого и достаточно прочного к механическим воздействиям металлического сплава. На внутреннюю ее часть нанесено фрикционное покрытие, что делает ленту более надежной и долговечной.

Во время эксплуатации АКПП металлические полосы и фрикционное покрытие тормозной ленты изнашивается, вследствие чего происходит ухудшение фиксации. Следовательно, лента перестает выполнять свои функции и требует замены, причем менять нужно на полный комплект, то есть тормозная лента с натяжными болтами.

Установка натяжных болтов может быть либо снаружи АКПП, либо внутри коробки, что будет зависеть от ее конструктивных особенностей. Преимущества внутреннего и внешнего размещения болтов:

головка болта не подвергается загрязнению и коррозии (внутреннее размещение);
регулировка натяжения тормозной ленты проводится без демонтажа кожуха автоматической коробки передач (внешнее расположение);
самостоятельное натяжение тормозной ленты без посещения автосервиса (внешнее расположение).

Эксплуатация АКПП с тормозной лентой

Эксплуатация ТЛ на автоматической коробке передач постепенно изнашивает механизм. Если водитель любит гонять в городских условиях, значит, ему приходится часто тормозить на перекрестках, пешеходных переходах. Частые подтормаживания приведут к быстрому износу фрикционного и металлического слоя.

Читать

В чем разница и чем отличается роботизированная коробка от автомата

Если вы будете покупать новую ленту, то обратите внимание на наличие болтов в комплекте. Обычно они продаются вместе с ТЛ

Эти винты тоже желательно заменять вместе механизмом торможения переключения передач.

Обычно все эти работы по регулировке и замене ТЛ проводятся после смены трансмиссионной жидкости или после доливки масла в АКПП. Как бы вам не хотелось, но крутить болт регулировки ТЛ придется, чтобы автомобиль не дергался при смене скоростей. Для вашего комфорта.

Приступаем к ремонту

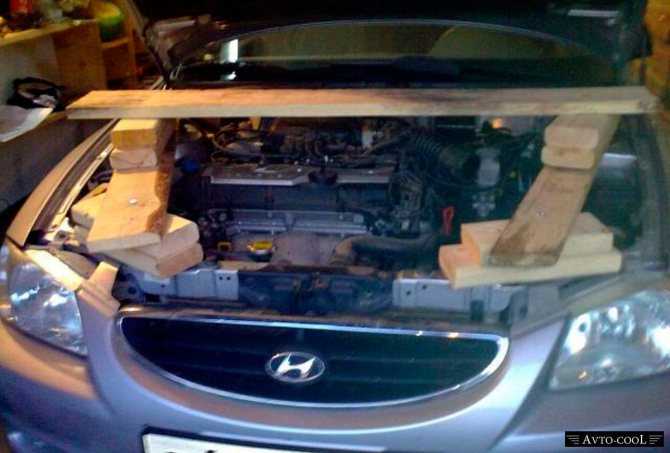

Прежде всего, нам необходимо выполнить снятие АКПП Акцент. Как уже говорилось, тут необходимо в точности следовать инструкции. Коробка и мотор прикреплены к кузову при помощи четырех опор, три из которых расположены на автомате. Для удобства работы можно соорудить деревянную конструкцию, куда на стропах подвесить агрегаты (при этом лучше сделать ее достаточно устойчивой, так как весит оборудование не так уж и мало).

Также будет интересно: Обзор Nokian Hakka Green

Сначала приступаем к снятию колес, затем транспортное средство монтируем на подставках. Предварительно срываем ступичные гайки. Просим помощника завести мотор, после чего нажать на тормоз. С помощью Г-образного ключа откручиваем против часовой стрелки гайки. После приступаем к сливной пробке картера, масло выливаем в емкость (если оно менялось не так давно, можно будет залить его обратно).

После от стоек откручиваем поворотный кулак и снимаем тормозные суппорты (они зафиксированы с помощью двух болтов). Если есть определенные проблемы с тормозной системой, сейчас будет актуально извлечь колодки. Далее откручиваются ступичные гайки, выворачивается кулак, после чего наружный ШРУС проталкивается внутрь, чтобы полностью вытянуть его. Далее приступаем к съему аккумуляторной батареи, площадки под нее, а также корпуса воздушного фильтра.

Далее мы видим датчик оборотов. Откручиваем фиксирующий болт, отсоединяем разъем, который передает импульсы для ленточного тормоза. Еще один датчик расположен рядом с колесом. Перед тем, как мы сможем извлечь его, требуется демонтаж грязезащитного щитка.

Далее занимаемся отсоединением проводки, стартера, датчиков скорости, откручиваем болты, которые соединяют корпус мотора и коробки передач. После завершения всех этих манипуляций, движок должен быть подвешен к стропам.

Откручиваем бублик от маховика, снимаем опоры. Фактически, мы сняли АКПП Хендай Акцент. Стоит помнить, что вес узла достаточно большой, так что делаем все очень аккуратно. Возможно, стоит положить снизу доски, чтобы агрегат упал на них, а не на бетон.

Регулировка

Если все системы и механизмы прибора исправны, но нет достаточного торможения, нужно выполнить регулировку этого устройства. Она выполняется в такой последовательности:

Для начала следует проверить, насколько изношена фрикционная накладка (если этот показатель составляет половину от начальной толщины, то следует ее заменить).
При помощи гаек отрегулировать пружину, установив прижатие на 71-73 мм.
Закрутить болт 10 до тех пор, пока тормозная лента не будет упираться в шкив тормоза.
Затем ослабить на один оборот и зафиксировать.
Переместить размыкатель с помощью регулировочного винта, сделать длину от коромысла до головки болта 11-13 мм.

После того как процедура регулировки полностью выполнена, следует проверить тормоза. Для этого груз с максимальным весом поднимают на высоту 10-20 см и проверяют, насколько хорошо работает после регулировки ленточный тормоз. При этом вентиль, который соединяет магистрали гидромотора на механизме подъема, должен быть открыт.

Замена ленты

Как упоминалось ранее, при износе ленты она подлежит замене. Заменить тормозную ленту может каждый автолюбитель, более-менее знакомый с устройством автомобиля. Сейчас мы объясним, как это сделать.

Итак, для осуществления замены тормозной ленты понадобится следующий набор инструментов:

Головки на 10, 14 и 19.
Герметик.

Процесс замены начинается с демонтажа защиты мотора, подкрылка и водительского колеса. После стоит снять воздушный фильтр и корпус посредством использования головки на 10. Головкой на 14 снимается болт для регулировки автоматической коробки переключения передач. Под силовой агрегат устанавливается домкрат, и головкой на 19 откручивается подушка АКПП (демонтируется болт, расположенный сверху конструкции).

Это позволит подобраться к коробке, в которой расположена лента. Далее головкой на 10 откручиваются болты с крышки, и она проталкивается внутрь. Это позволит отклеить крышку, которая держится на герметике. После этого вытечет немного автомобильного масла. На место старой ленты устанавливается новая, а крышка смазывается тонким слоем герметичного клея. Процесс сборки осуществляется в обратном разборке порядке.

Функции регулировочных болтов автомобиля

На все запчасти, которые расположены внутри автомобиля, оказывают влияние основные законы физики. Металлические изделия расширяются при тепловом воздействии. В расчет берется порядок регулировки и процесс конструирования двигателя. Пример – настройка зазора, возникающего между кулачком и рычагом клапана на распредвале.

Принцип работы регулировочных болтов АКПП на автомобиле Форд Фокус:

Переключение с первой на вторую скорости происходит при блокировке тормозного барабана путем воздействия тормозной ленты. Бортовой компьютер дает команду, после чего лента сжимается – барабан тормозит – происходит включение второй передачи.
Лента отличается от любой цельной запчасти тем, что имеет разброс по габаритам. Торможение происходит в определенный момент – при сборке коробки завод-изготовитель предусматривает точную регулировку, чтобы при различных габаритах ленты были компенсированы эти различия. Такие же действия производят при любых заменах ленты. Когда лента находится в растянутом положении, тогда блок управления дает команду и происходит сжатие ленты, а момент торможения происходит с запозданием.
Такая регулировка выполняется при помощи упорного болта ленты, который может иметь различную длину – от 36 мм до 39 мм и шаг в 0,25 мм.
Установка подходящего по длине болта дает требуемое натяжение ленты. При эксплуатации АКПП лента и барабан начинают изнашиваться, в итоге момент схватывания ленты происходит с опозданием. Постепенно появляется толчок при переходе с первой на вторую передачу. По этой причине рекомендуется при появлении характерного толчка, после определенного периода времени либо показателей километража, перемерить нужную длину регулировочного болта и произвести его замену.

На видео показано, как использовать болт регулировки клапанов на Форд Фокус 2:

Остаться или расстаться: как распознать признаки скорого разрыва

Регулировка тормозной ленты

К процессам, входящим в техническое обслуживание автомобиля (например, замена или доливка автомобильного масла или же ремонт автоматической коробки переключения передач), причисляют и регулировку тормозной ленты. Как прочие детали и механизмы автомобиля, лента имеет свойство изнашиваться.

Вследствие износа могут возникать проблемы при эксплуатации транспортного средства. Регулировка осуществляется с использованием динамометрических ключей, ими необходимо затянуть болты, которые отвечают за натяжение ленты. Крепежные элементы могут быть расположены как внутри АКПП, так и на внешней стороне корпуса коробки-автомат.

Замена ленты

Итак, для осуществления замены тормозной ленты понадобится следующий набор инструментов:

Головки на 10, 14 и 19.
Герметик.

Причины некорректной работы и регулировка тормозной ленты АКПП

В процессе эксплуатации АКПП автомобиля могут возникнуть неисправности, связанные с блоком фиксации планетарного механизма.

Причины и следствия:

Повреждение или износ фрикционного слоя тормозной ленты, приводящие к неполному блокированию планетарного механизма. При переключении скоростей ощущаются толчки и даже скрежет в АКПП;
Обрыв или другие повреждения манжета поршня сервопривода. В этом случае тормозная лента не способна блокировать планетарный узел. Каждая смена передаточного числа сопровождается рывками автоматической коробки;
Повреждение штока поршня сервопривода. При механическом повреждении происходит разрушение поршня, вследствие чего его обломки переносятся в рабочей жидкости, попадают в разные узлы АКПП и могут их повредить. Если вовремя не устранить проблему, коробка может выйти из строя;
Износ или повреждение пружины, загрязнение открывающей полости сервопривода. В этом случае тормозная лента будет «подклинивать» подвижные части АКПП. Автомобиль не может начать движение, не работает задняя передача и т.д.

Так вот, с помощью регулировочных болтов или шпилек с контргайками, воздействующих на системные рычаги, происходит изменение расстояния зазора между лентой и тормозным барабаном. Другими словами, можно компенсировать зазоры, что позволяет избавиться от толчков АКПП.

шпилька с контргайкой закручивается динамометрическим ключом;
важно не перетягивать тормозную ленту;
может потребоваться демонтаж поддона коробки переключения передач (в случае расположения регулировочного болта внутри картера коробки);
настройка зазора при помощи специальных штоков (регулируются только некоторые разновидности АКПП).

Также возможна регулировка тормозной ленты АКПП без динамометрического ключа. В этом случае порядок выполнения регулировки следующий:

автомобиль должен находиться под небольшим уклоном;
во избежание самостоятельного движения автомобиля, необходимо поставить его на ручной тормоз, при этом подложив под колесо упор или тормозной башмак;
после автомобиль необходимо снять с ручного тормоза и проверить, удерживает ли его тормозной башмак;
затем необходимо опять поставить автомобиль на ручной тормоз, при этом переложив тормозной башмак так, чтобы он был в нескольких сантиметрах от колеса автомобиля;
необходимо ослабить контргайку для простоты закручивания регулировочного болта;
потом необходимо затянуть регулировочный болт до легкого упора;
далее автомобиль нужно снять с ручника, постепенно ослабляя регулировочный болт тормозной ленты дождаться, пока автомобиль не начнет катиться;
закрутить регулировочный болт на 2-3 оборота (количество оборотов определяется экспериментально до момента полного отсутствия рывков при переключении передач).

Порядок регулировки

Для обеспечения нормальной работы фиксирующей системы требуется регулярно контролировать зазор между тормозным барабаном и лентой. Для этого с помощью системы рычагов происходит изменение расстояния при воздействии на регулировочный винт либо шпильку.

Шпилька для регулировки натяжения в комплекте с контр-гайкой

Регулировочная шпилька, установленная на автомобиль

Во время регулировки винт изменяет расположение упора. В результате появляется воздействие на крепление тормозной ленты на корпусе автоматической коробки передач. При расположении винта регулировки внутри картера требуется снимать масляный поддон АКПП.

Специальный ключ для проведения регулировки

Контролировать натяжение следует при возникновении подозрений на ненормальную работу ленты. Так как при смене масла обычно требуется снимать поддон, то следует воспользоваться доступом к регулировочному винту и произвести диагностику зазора. Натягивать ленту с расчетом на будущее и превышать норму усилия не следует, так как это плохо отразится на сроке службы АКПП и тормозного механизма в частности.

Преимущества

Ленточные тормоза часто применяют для создания разного вида подъемников и кранов. Несмотря на простое устройство, эти механизмы являются очень надежными. Инженеры-проектировщики называют следующие преимущества ленточных тормозов:

небольшие размеры;
легкость в обслуживании;
несложная конструкция;
возможность добиваться больших тормозных моментов при увеличении угла охвата.

Из всех разновидностей самыми востребованными являются простые ленточные механизмы. Их легче регулировать. Кроме того, с помощью несложных вычислений можно выполнить расчет ленточного тормоза. Вычислить вес груза и силу торможения.

Тормозная лента в автоматической коробке

Суть работы автоматической трансмиссии заключается в передаче различных скоростей вращения коронной и солнечной шестерням. Преимущество автоматической трансмиссии заключается в том, что изменять скорости можно просто за счет использования небольшого пакета фрикционных дисков (фрикционов).

В отличие от механической трансмиссии, для работы автоматической КПП также необходим гидротрансформатор (конвертер крутящего момента). Во время торможения при включенной скорости с помощью гидромуфты, гидротрансформатор «изолирует» вращение двигателя от коробки передач.

Еще одной из составляющих АКПП является тормозная лента, кратковременно блокирующая элементы планетарного механизма. Давайте рассмотрим этот элемент более подробно. Итак, чтобы понять, для чего нужна тормозная лента в АКПП, нужно отметить, что одним из важных аспектов в работе АКПП является максимально плавное переключение передач.

В результате включения и выключения в определенной последовательности сцепления и тормозной ленты происходит перераспределение крутящего момента от ДВС в планетарном механизме. Благодаря этому обеспечивается плавное переключение передач.

Тормозная лента АКПП входит в систему управления планетарным механизмом, так же как и фрикционные диски, муфты свободного хода и т.д. При неправильной регулировке тормозная лента АКПП может привести к рывкам автомобиля (при включении первой или задней передачи). Такая поломка может сократить срок службы не только автоматической трансмиссии, но и самого ДВС.

Неисправности тормозной ленты АКПП: признаки и следствие

Как правило, ресурс эксплуатации тормозной ленты совпадает с плановым капремонтом коробки передач – при щадящей эксплуатации автомобиля деталь придется менять только вместе с отработанными соленоидами и фрикционами АКПП. Тем не менее проверять состояние ленты необходимо при каждом ТО или после ремонта или замены других комплектующих.

К наиболее распространенным неисправностям тормозной ленты коробки-автомат относятся:

Износ фрикционного покрытия – происходит только по причине естественной выработки примерно на пробеге в 150-200 000 км пробега, в зависимости от манеры эксплуатации автомобиля. Симптомы выработки фрикционного слоя тормозной ленты – скрежет под капотом во время переключения передач и появление рывков в момент смены передаточного числа.
Деформация манжета поршня сервопривода – неисправность возникает в случае обрыва или по причине естественного износа. Поврежденный манжет поршня полностью исключает возможность блокировки лентой планетарного механизма, в результате чего переключение АКПП происходит с сильными ударами и рывками.
Деформация штока поршня – в данном случае поршень раскалывается на части, которые попадают в трансмиссионную жидкость. Проблема возникает на коробках с большим пробегом и в состоянии пред капитального ремонта – даже непродолжительная эксплуатация авто с данной неисправностью приведет к выходу из строя всех систем АКПП.

Обратите внимание! В случае появление любых признаков, свидетельствующих об проблемах с тормозной лентой АКПП, необходимо отправиться в сервисный центр для диагностики или дефектовки коробки. Игнорирование любых неисправностей приведет к быстрому износу всех элементов коробки передач, что кратко увеличит стоимость ремонта автомобиля.
