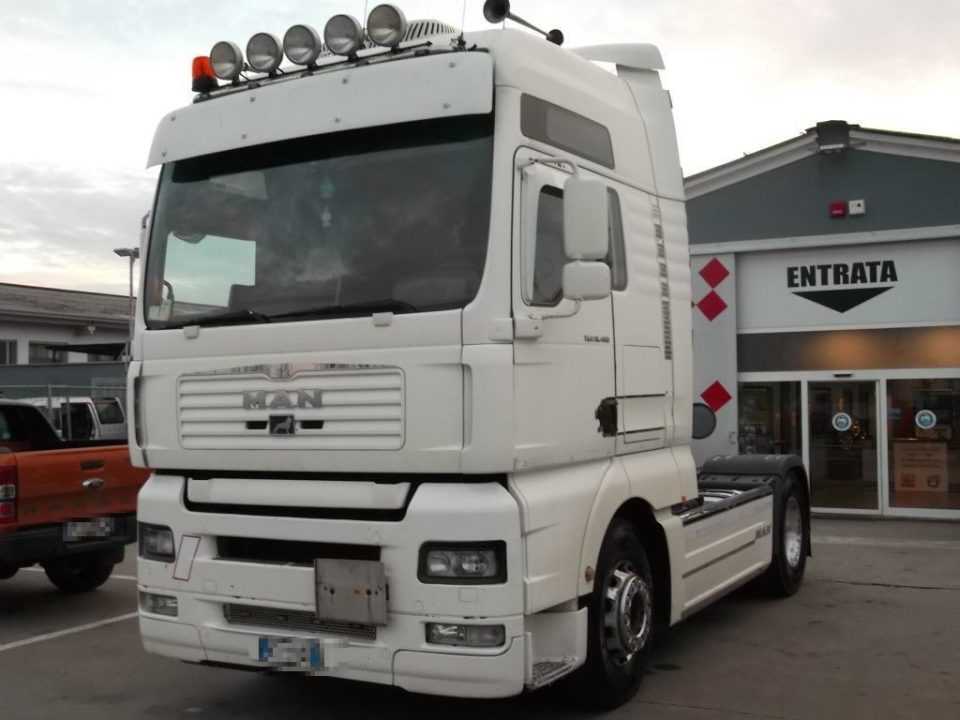

Общие сведения man tga с 2000 года

Мкпп, устройство и принцип работы механической коробки передач для чайников, селектор и синхронизатор, схема переключения скоростей на шестиступенчатой

Работа сцепления

Неисправности и ремонт

Ремонт КПП состоит из разборки узла, диагностики, починки или замены изношенных элементов. После восстановления работы механизма проводится обратная сборка узла и осуществляются испытания системы в работе. Можно обратиться в сервисный центр, но лучше выполнить руками своими ремонт раздаточной коробки.

Как проверить уровень масла

Уровень масла в коробке проверяют следующим образом. Отворачивают пробку картера. При проверке надо установить указатель картера в отверстие до упора. Масло из картера десятиступенчатой МКПП сливают через 3 отверстия. Из них 2 отверстия расположены в нижней части картера КПП, а третье — делителя. Из картера пятиступенчатой КПП слив происходит через 2 отверстия.

Замена масла

Чтобы поменять масло, нужно помыть картер КПП моторным маслом. Очистить магнитные пробки от частиц металла и заливать масло до верхней черты указателя. Уровень масла измеряют через 5 минут. При движении машины КПП должна работать без колебаний, скорости должны переключаться свободно и фиксироваться прочно. Сильный шум может указывать на износ подшипников валов, недостаточный уровень масла или плохое качество смазки в картере.

Как снять коробку

Снятие коробки передач осуществляется следующим образом:

  1. Надо снять карданную передачу. Для этого откручивают 4 гайки крепежа.
  2. Снимают ПГУ.
  3. Демонтируют крепления стартера.
  4. Отсоединяют трубку, которая идет к понижающему редуктору.
  5. Демонтируют рычаг переключения передач.
  6. Ставят домкрат между маховиком и поддоном мотора, и через деревянную подставку демонтируют мотор.
  7. Откручивают гайки задней траверсы и снимают ее.
  8. Демонтируют распорную тягу.
  9. Откручивают болты крепежа кронштейна системы выпуска.
  10. Подсоединяют таль к болтам и натягивают его.
  11. Отвинчивают гайки крепежа к боковым подушкам мотора.
  12. Откручивают болты, которые фиксируют КПП к ДВС.
  13. Поднимают таль, отодвигают КПП от мотора до выхода первичного вала трансмиссии.
  14. Вытаскивают коробку передач.

Как отрегулировать

Теперь нужно отрегулировать КПП, выполнить дефектовку узлов и деталей. Если они вышли из строя, заменяют новыми. Шлицевые соединения не должны иметь дефектов и сколов. Подшипники шестерен следует заменить, предварительно осмотрев место их установки, нет ли износа или участков, продавленных роликами.

Подшипники вала заменяют, так как в результате поломки и попадания в масло металлической стружки места качения подшипников получили повреждения, которые могут вызвать поломку КПП. Осматривают шестерни, выявляют повреждения, износ зубьев шестерен. Конические обоймы синхронизатора не должны быть деформированы или изношены. Направляющие валы не должны болтаться. Не должно быть повреждений на шлицах.

Как правильно собрать

Сборка КПП осуществляется в обратном порядке. Промежуточный вал устанавливают в корпус коробки передач. Монтируют подшипники — передний роликовый и задний сферический. Закручивают опорную шайбу. Фиксируют ее гайкой и закрывают заднюю крышку крепления сферического подшипника. Устанавливают прокладки. Вал должен вращаться легко, не должно быть заедания детали при движении.

Схема ремонта КПП КамАЗ-5320 с делителем

Для проведения ремонта КПП КАМАЗ-152 с делителем ее необходимо разобрать. Разбор включает в себя следующие шаги:

  • для разбора коробки сначала потребуется демонтировать воздушный переключатель, вывернуть крепежные элементы;
  • снять валик и вилку переключения КПП;
  • следующим шагом станет демонтаж вилки и вала выжимного устройства, а также синхронизатора;
  • далее необходимо открыть крышку заднего подшипника, открутив предварительно фиксирующие ее винты;
  • произвести демонтаж подшипника и вала;
  • также, чтобы открыть доступ к мультипликатору КПП, потребуется снять опорную роликовую шайбу, металлический стакан и подшипник ведомого вала;
  • используя резиновый (не металлический) молоток или деревянный брусок, необходимо аккуратно достать подшипник из корпуса мультипликатора, стараясь не помять деталь;
  • далее нужно снять стяжную и маслонагнетательную гайки при помощи соответствующих ключей;
  • последним этапом разбора узла является демонтаж роликового подшипника, втулки, ведущей шестеренки КПП.

Далее следует осмотреть все детали и произвести замену износившихся, а затем собрать устройство, следуя вышеизложенной инструкции в обратном порядке.

Комплектация кабины автомобиля

Немецким производителем предусмотрены три комплектации кабины. Для использования в городских условиях пользуется спросом специальная дневная кабина. Разделение автомобилей осуществляется при помощи маркировки.

  • М – городские транспортные средства;
  • LX – магистральные машины.

Для магистральной техники предусмотрена собственная классификация кабин с размером XLX или XXL, которые комплектуются двумя спальниками. Одной из главных особенностей машин является электроника, передовые системы управления. Кабина МАН ТГА оборудована системой круиз-контроля, а также бортовым компьютером. Из салона тягача можно осуществлять контроль за большинством действующих систем. Дополнительно грузовики оснащаются передовым горным тормозом, автоматической трансмиссией, механизмом антиблокировки колес, при помощи которой значительно сокращается фактический тормозной путь, обеспечивающий курсовую устойчивость транспортного средства.

Добавлена автономная система отопления, которая позволяет эффективно использовать грузовики в условиях холодного климата. Производителем установлен кондиционер, устройство для обогрева сидений. Дополнительное удобство для водителей обеспечивают холодильник, рация, стандартная CD-магнитола. В комплекте поставляются противотуманные фары, устройство обогрева зеркал, электронные подъемники стекол. Машина подходит для эксплуатации в городских условиях. Для этого был использован пластиковый бампер с тремя конструктивными частями. Благодаря этому обеспечивается экономия денежных средств и времени на проведение замены или срочного ремонта комплектующих. На фарах установлены специальные защитные решетки. Корпус транспортного средства выполнен в классическом строгом дизайне, который характерен для автомобилей немецкого производителя.

Кабина представлена почти квадратной формой с узкими фарами и радиаторной решеткой, которая отличается наличием прямых линий. Удобный в использовании козырек способствует максимальной защите от повреждений лобового стекла. Эффективный обзор дороги обеспечивает габаритное лобовое стекло, боковые зеркальные блоки. Машина отличается управляемостью, быстро отвечает на движения руля водителем, курсовой устойчивостью.

Общая информация

Механическая коробка передач ZF 16 S New Ecosplit

Коробка передач с NMV и интардером:

  1. Зависимая от двигателя коробка отбора мощности.
  2. Корпус кулисного механизма.
  3. Рабочий цилиндр.
  4. Теплообменник.
  5. Пневмоаккумулятор.
  6. Интардер.
  7. Типовая табличка интардера.
  8. Датчик Kitas.
  9. Пневматический сервопривод.
  10. Типовая табличка коробки передач.
  11. Фланец крепления подшипника.
  12. Рабочий цилиндр сцепления.
  13. Выжимная вилка сцепления.
  14. Вал привода коробки отбора мощности.
  15. Первичный вал коробки передач.

Коробка передач с интардером:

  1. Корпус кулисного механизма.
  2. Блокировка передачи.
  3. Рабочий цилиндр.
  4. Теплообменник.
  5. Пневмоаккумулятор.
  6. Интардер.
  7. Типовая табличка интардера.
  8. Датчик Kitas.
  9. Пневматический сервопривод.
  10. Типовая табличка коробки передач.
  11. Рабочий цилиндр сцепления.
  12. Выжимная вилка сцепления.

Коробка передач без интардера:

  1. Корпус механизма переключения.
  2. Рабочий цилиндр.
  3. Пневматический сервопривод.
  4. Типовая табличка.
  5. Рабочий цилиндр сцепления.
  6. Выжимная вилка.

Коробка передач состоит из четырехступенчатого узла, включенной предварительно группы делителя и последовательно включаемого заднего делителя планетарной конструкции. 4-ступенчатый синхронизированный узел коробки передач в исполнении с переключением кулачковыми муфтами и сервоприводом. Группа делителя и задний делитель аналогичным образом синхронизированы. Синхронизация осуществляется с помощью управления двигателем.

Группа делителя включается соответствующим переключателем на рычаге переключения передач. Этим переключателем водитель предварительно вызывает низшую или высшую группу делителя и затем нажатием на педаль сцепления завершает процесс.

Устройство Servoshift состоит из механически-пневматической управляющей части и пневмоцилиндра двойного действия.

Коробки передач Ecosplit могут оснащаться зависимыми от двигателя, трансмиссии и связанными с режимом работы коробками отбора мощности.

Некоторые коробки передач Ecosplit оснащены зависимыми от двигателя коробками отбора мощности. Коробка передач Ecosplit может дополнительно оснащаться связанной с режимом работы и зависимой от трансмиссии коробкой отбора мощности.

Отзывы

{{ reviewsOverall }} / 5 Пользователей (1 Оценка)

Надежность

Удобство и комфорт

Ремонтопригодность

Ходовые качества

Количество отзывов Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{{{ review.rating_title }}}

Показать еще {{ pageNumber+1 }}

Причины быстрого износа робота и его слабые места

Несмотря на распространенное среди автолюбителей мнение, что робот с «мокрым» сцеплением капризен и ненадежен, DQ250 способна выработать весь заложенный производителем потенциал. Первые проблемы обычно возникают на рубеже 150 000 километров. В первую очередь страдает сцепление, а если не придерживаться основных правил эксплуатации транспортного средства с РКПП, то еще раньше выйдет из строя мехатроник – «мозговой» центр трансмиссии.

DSG-6 DQ250 не переносит кратковременную езду с резкими остановками. Подобный ритм движения происходит, например, в пробках, которых по возможности следует избегать не только с целью экономии времени, но и с целью предотвращения активного износа деталей коробки передач. Работая в таком режиме, детали коробки DSG-6 намного интенсивнее изнашиваются, чем во время устойчивого движения машины по дороге или загородной трассе с установленной скоростью.

Наиболее уязвимые детали DSG-6 DQ250:

  • соленоиды;
  • двухмассовый маховик;
  • фрикционная муфта;
  • электронный блок мехатроника.

Автомобили с роботизированной коробкой любят равномерную езду без постоянных смен режимов движения. Любители резко трогаться с пробуксовкой в скором времени становятся клиентами сервисного центра. Не следует поддаваться соблазну вдавить педаль акселератора с загоранием зеленого света светофора. Безусловно, ресурс робота сопряжен с качеством и своевременностью его обслуживания. Необходимо как минимум каждые 60 тысяч километров пробега менять трансмиссионную жидкость с фильтрами. В идеале это должна быть рекомендованная изготовителем узла техническая жидкость. Пользоваться дешевыми аналогами не рекомендуется, экономия в данном случае – не лучшее решение. Все сэкономленные средства на масле и оригинальных фильтрах автовладелец растратит позже, когда робот выйдет из строя.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Вариаторная коробка

Этот вид КП конструктивно отличается от перечисленных выше. Прежде всего, в нем нет передач, поэтому такую коробку называют бесступенчатой.

Главное преимущество вариатора – плавное изменение передаточного отношения. Такой эффект достигается благодаря особому способу передачи вращения посредством трения через ремень, натянутый между шестернями с изменяющимся диаметром.

В современных авто используются три основных вида вариатора: ременной, клиномерный, торовый. Наиболее распространенным для автопрома является первый тип, а последние два – прерогатива спецтехники.

Достоинств у вариатора достаточно:

  • плавный и более быстрый разгон;
  • легкость управления;
  • отсутствие шума;
  • экономичность по расходу горючего;
  • высокие экологические характеристики.

Недостатки тоже есть:

  • дорогостоящий ремонт;
  • использование большего количества масла;
  • отсутствие возможности буксировки;
  • высокий риск перегрева при пробуксовке.

Несмотря на больший комфорт управления, использование вариаторов на грузовиках не оправдано. Гораздо продуктивнее показывают себя ступенчатые КП с большим КПД, например, КПП ЯМЗ 238.

Любая компания, выпускающая транспортные средства, может комплектовать их разными видами коробок передач. Выбор авто с конкретной коробкой, той же КПП на ЯМЗ 236, зависит от цели использования транспорта, стиля вождения, предполагаемых нагрузок и условий эксплуатации.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Устройство и принцип работы

Вот, например, как устроена коробка передач Камаза (модель 154):

  • основная коробка на 5 скоростей;
  • делитель на 2 ступени или мультипликатор;
  • сцепление;
  • валы — основной, вторичный, промежуточный;
  • синхронизаторы и шестерни;
  • картеры и привод

Принцип работы, нацеленный на улучшение работы автомобиля, увеличение скорости передвижения и позволяющий экономить горючее, можно представить себе так. При включении 1-й передачи, механизм сцепления соединяет валы редуктора и МКПП. От двигателя Камаза к трансмиссии поступает начальный момент вращения или КМ (крутящий момент). Как только скорость повышается, зубья синхронизаторов соединяются с ведущим валом ДВС. Вращение передаётся на промежуточный вал коробки, коэффициент уменьшается, а число оборотов повышается.

Но есть и другие варианты:

  • 10-ступенчатый или 15 модель;
  • 8-ступенчатый с редуктором на четыре передачи и «понижайкой» или 16 модель — используется на КамАЗ-65115;
  • 9-скоростная ZF со вспомогательной понижающей ступенью — полноприводные вездеходы КамАЗ-43150, 4310, 4350 Мустанг.

14-ю модель КПП на последних версиях грузового авто усовершенствовали. Получилась новая коробка Камаза 154, отличающаяся несколькими преимуществами перед классической старой «пятиступкой»:

  • усиленные синхронизаторы;
  • новое крепление шестерёнок;
  • доработанная шлицевая система;
  • использование новых конусообразных подшипников в опорах валов;
  • отсутствие шлицевого крепления;
  • увеличенная высота зубьев.

КПП с делителем

5-скоростная коробка обычная, предназначена для одиночных машин. 10-ступенчатая — усовершенствованная КПП Камаз с делителем. По сути, это одинаковые коробки, но в случае с 10-скоростной добавляется редуктор. Вместе с коробкой передач он создаёт 10 передних скоростей и 2 задние.

Коробка с делителем считается усовершенствованной моделью, даёт немало плюсов:

  • меньшая частота переключения в ходе передвижения;
  • увеличение тяги двигателя;
  • повышение комфорта управления.

Устройство привода управления делителя выглядит так:

  • рычаг или опора;
  • уплотнительное кольцо;
  • ось;
  • вибрационный изолятор.

Необходимость ухода за КПП

Способствует продлению ресурса скоростной коробки – своевременное ее обслуживание. В частности, автовладелец должен следить за эффективностью работы шестеренок, рычага управления, контролировать уровень залитого в автомобильную систему МАЗ масла.

В случае необходимости ремонта коробки передач на МАЗ, необходимо демонтировать из штатного места коробку передач. Устройство должно быть визуально осмотрено на предмет внешних деформаций. Велика вероятность того, что именно это является причиной того, что КПП «не слушается» команд водителя. Если деформаций нет, можно приступать к разбору на составляющие КПП.

Если схема КПП МАЗ дала сбой, то станут проявляться следующие признаки:

  • не срабатывают некоторые передачи, например, 4 и 5;
  • отмечается затруднение ручного переключения.

Для промывки КПП требуется около 3-х литров специального масла. Ремонт КПП МАЗ может заключаться в восстановлении мостов, мойке, дефектации коробки. Также, ремонту подлежат картер и крышка.

Умение ездить, это не только верчение баранкой при маневрировании и чередование нажатий на педали акселератора и тормоза, это еще и правильный выбор положения-зацепления шестерен в коробке переключения трансмиссии. Конечно, давным-давно разработаны вариаторы и прочие виды автоматических и полуавтоматических КП, где вариативность крутящего момента выбирается узлом «самостоятельно, следуя заложенным настройкам. Вот только есть у них некоторая ограниченность «выбора», и на внедорожниках, и грузовиках они встречаются редко. Почему, и зачем они вообще нужны? Отвечаем…

Как происходит переключение

Разное покрытие или вариации отсутствия оного, изменение рельефа по вектору «вверх-вниз», движение порожняком, с средней или полной загрузкой — каждый из предложенных случаев требует какой-нибудь конкретной скорости кручения движителей-колес и усилия, с которым это все происходит. У двигателя внутреннего сгорания есть определенные рамки по числовому выражению частоты и крутящего момента, расширить его, и получить возможность стабильного удержания в нескольких положениях, призвана коробка перемены скоростей.

При этом АКПП тоже имеют четко обозначенные реакции, а работа большегруза часто связана с умением быстрого, иногда даже неожиданного варьирования скорости-момента работы приводных валов. Особенно, если ехать приходится по дороге, состояние которой далекое от идеального. А так как управление МКПП выполняется дистанционно, посредством рычага-переключателя, то должно и знать, какие его положения какому моменту-скорости соответствуют.

Конечно, можно было бы сделать что то вроде линейного смещения, но в этом случае механизм-кулиса напоминал бы габаритами толстое коромысло, а возможно, что и в кабине стало бы тесновато. И это даже при стандартной 4-ех, 5-тиступке, а про 9-ти, 12-ти и 16-тиступенчатые трансмиссии и говорить не будем. Поэтому конструкторам и приходится все возможности «запихивать» в сложный, зато компактный рисунок-схему. А запомнить его необходимо потому, что несоответствие выбранной передачи-диапазона это не только проблемы с преодолением маршрута, но риск повышенного износа деталей, особенно если «неправильности» будут систематическими.
