Все об автомобильных глушителях: устройство, неисправности, замена и ремонт своими руками

Если двигатель тарахтит как дизель, необходимо срочно устранить причину

Признаки неисправности глушителя

Изменение звука выхлопа является четким признаком  возникших проблем. При этом  игнорировать такие проблемы крайне нежелательно, так как ремонт глушителя обычно целесообразен только на ранней стадии.

Обычно глушитель:

  • сечет;
  • пробит;
  • прогорает;
  • разрушился изнутри.
  • отваливается.

Когда глушитель сечет, это указывает на потерю герметичности (часто в местах соединений).  В этом случае звук стрекочущий.  Если пробит глушитель, звук выхлопа резкий, запах выхлопных газов в салоне чувствуется отчетливо.

Если глушитель прогорел или насквозь прогнил, шум напоминает  звук работы прямотока. При этом дым будет выходить не из трубы, а где-то на поверхности самой банки. Если же глушитель отвалился, его корпус  попросту качается на подвесах, из выхлопной трубы дым не идет,  при запуске двигателя звук резкий, достаточно громкий.

Бывает и так, что визуально глушитель в порядке, однако нарушена его внутренняя структура. В этом случае можно услышать изменения звука выхлопа, газы выходят неравномерно,  тональность может меняться при езде по неровностям, когда банка качается (звук изменяется от звонкого до низкого).

Основные моменты

Чтобы замена глушителя ВАЗ 2107 прошла максимально быстро, вам потребуются отвертки, набор ключей и головок, а также смотровая яма. Если таковой нет, то можно максимально приподнять всю заднюю часть автомобиля, чтобы под ним было удобно работать. Основной глушитель находится в задней части автомобиля. Его край виден, если смотреть на машину сзади. Замену этого элемента необходимо проводить либо в случае сильных деформаций, в результате чего сильно ухудшается способность пропускать выхлопные газы, либо же при его полном прогорании, из-за чего выхлопные газы вырываются из глушителя, не подвергаясь очистке и снижению шума. Даже если имеются пробои или прогары, уровень шума повышается во много раз. При этом нужно обязательно проводить замену этого элемента.

Доработка глушителей на ВАЗ 2106

Когда глушитель начнёт «уставать» от работы, водитель начнёт замечать это на себе: повышенный шум при езде, запах выхлопных газов в салоне, сокращение динамики мотора… Замена глушителя на новый — не единственный способ устранить все эти проблемы. Любители экспериментов часто тюнингуют выхлопную систему, ведь так она служит дольше, а работает качественнее.

Сегодня автолюбители выделяют три вида доработки глушителей:

  1. Аудио-доработка — так называется тюнинг, цель которого усилить «рычащие» звуки в глушителе во время езды. Такая доработка действительно позволяет превратить тихую «шестёрку» в рычащего льва, однако на рабочие характеристики выхлопной системы она мало влияет.
  2. Видео-доработка — тюнинг, направленный скорее на внешние украшательства выхлопной трубы, нежели на создание улучшенных рабочих характеристик. Видео-тюнинг обычно включает в себя замену выхлопной трубы на хромированную и использование насадок.
  3. Технический тюнинг — самый действенный с точки зрения рабочих характеристик. Он направлен на улучшение работы выхлопной системы и даже на увеличение мощности двигателя до 10–15%.

Как сделать глушитель спортивным

Спортивный глушитель — это прямоточный глушитель. Он необходим для создания дополнительных динамичных свойств и придания особого спортивного вида модели. Глушитель-прямоток имеет предельно простую конструкцию, поэтому его можно легко сделать и самостоятельно, даже из штатного глушителя ВАЗ 2106.

Для изготовления спортивного прямотока потребуются:

  • штатный глушитель;
  • труба подходящего размера (обычно 52 мм);
  • сварочный аппарат;
  • УШМ (болгарка);
  • дрель;
  • диски для резки металла;
  • обычные металлические губки для мытья посуды (около 100 штук).

Видео: как работает прямоток на ВАЗ 2106

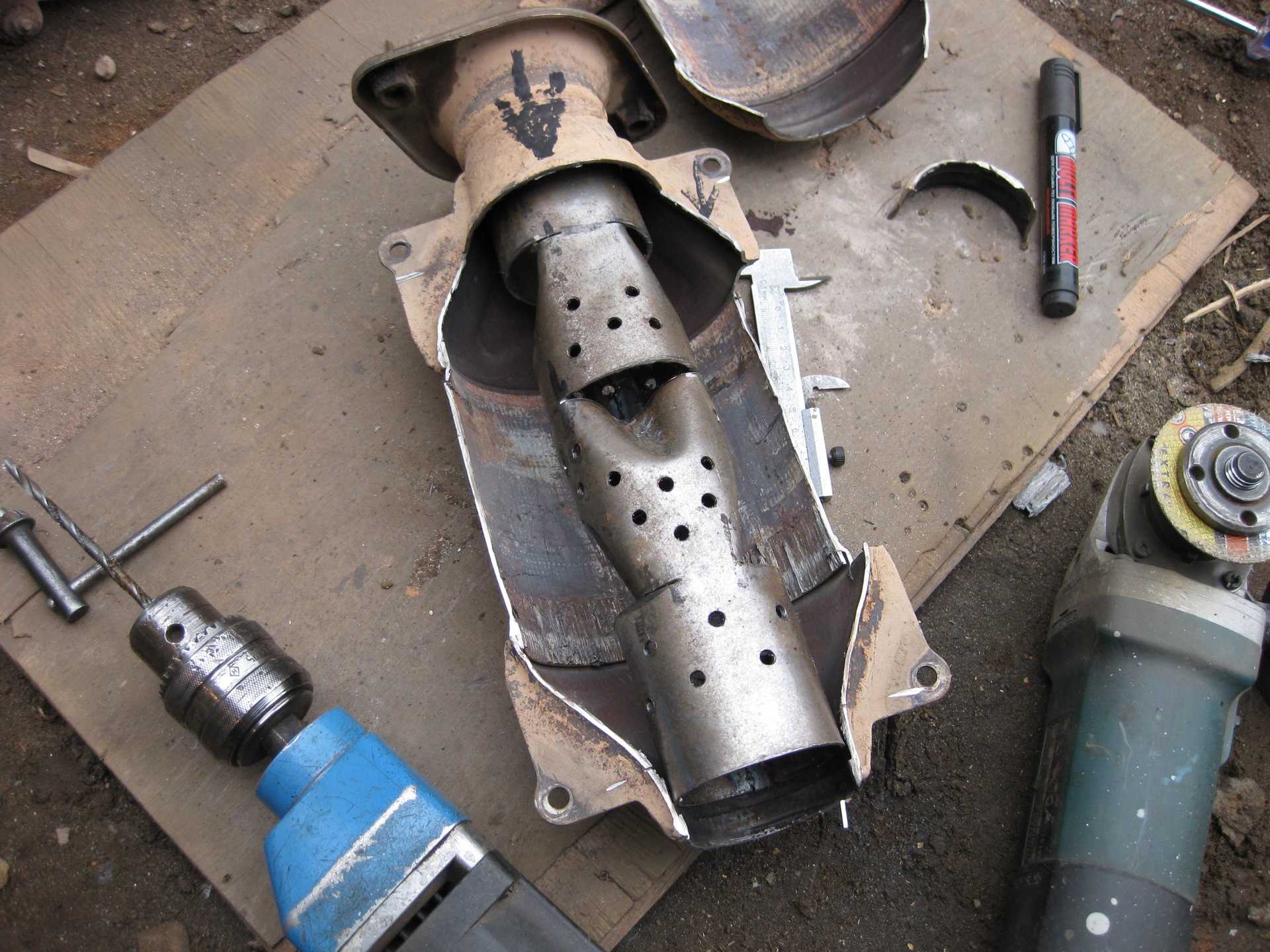

Порядок изготовления прямоточного глушителя сводится к выполнению следующих работ:

  1. Старый глушитель снять с машины.
  2. Болгаркой выпилить кусок с его поверхности.
  3. Вытащить все внутренние детали.
  4. На трубе 52 мм сделать распилы в виде ёлочки или же высверлить дрелью множество отверстий.
  5. Трубу с перфорацией вставить в глушитель, надёжно приварить к стенкам.
  6. Всё пустое пространство внутри глушителя заполнить металлическими губками для мытья посуды из металла.
  7. Приварить вырезанный кусок к корпусу глушителя.
  8. Покрыть изделие мастикой или термостойкой краской.

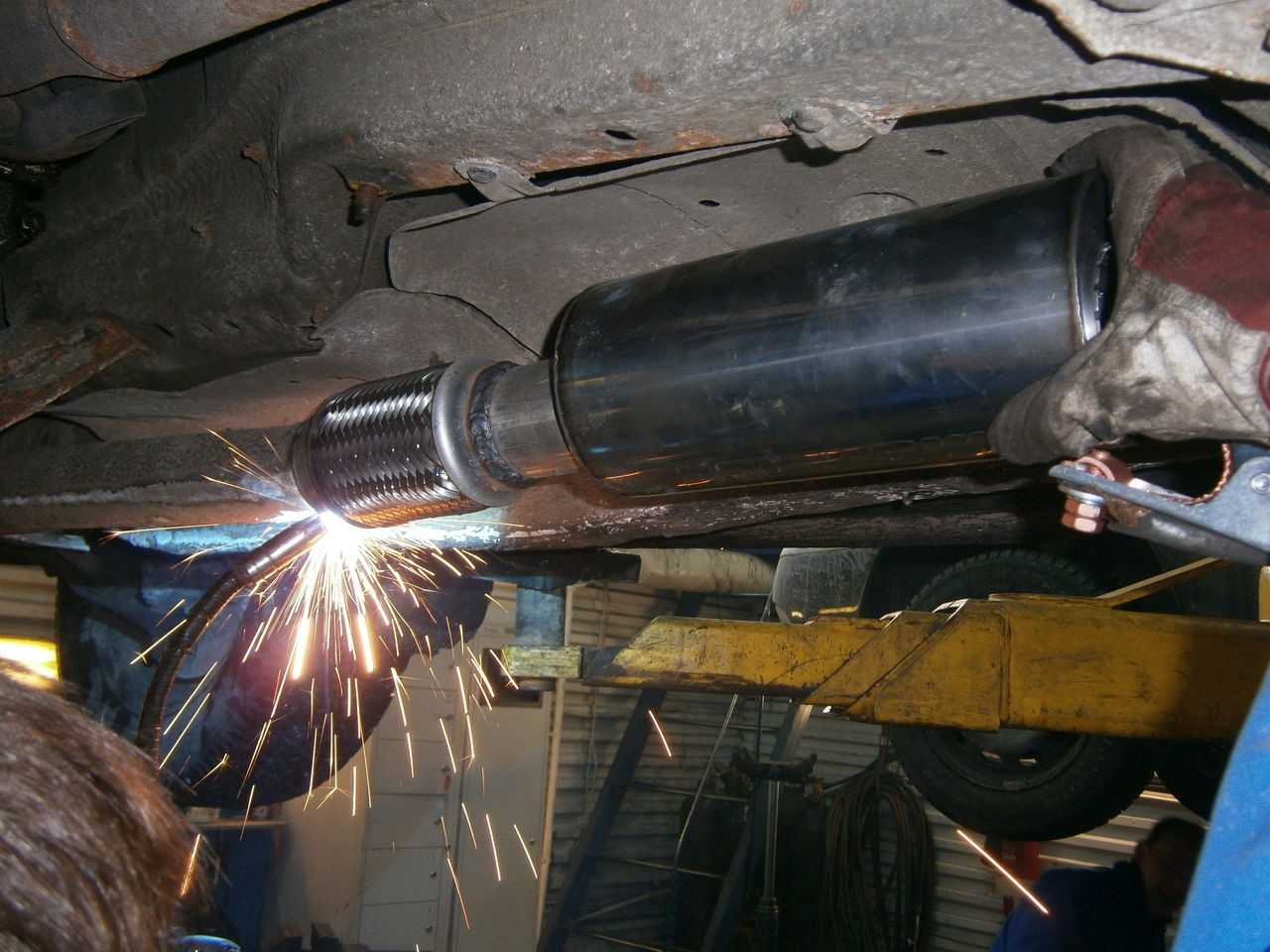

  9. Установить прямоток на автомобиль.

Фото: основные этапы работы

Прямоточный спортивный глушитель собственного изготовления оптимизирует работу мотора, сделает ВАЗ 2106 более спортивным и динамичным. В магазинах есть огромный выбор таких модификаций глушителей, поэтому при отсутствии опыта изготовления можно купить новый заводской «глушак».

Насадки на «глушак» своими руками и покупные

Насадки, которые используются обычно в качестве декоративного элемента, позволяют модифицировать глушитель и оптимизировать его работу. Так, правильно выполненная и установленная насадка гарантированно улучшает следующие показатели:

  • горючее выгорает до конца;
  • на свечах зажигания образуется меньшее количество нагара;
  • примерно на 15% увеличивается мощность силового агрегата;
  • уменьшается расход топлива (примерно на 20%).

То есть использование насадки может улучшить основные показатели удобства и экономичности транспортного средства. Сегодня в продаже можно встретить насадки самых разных форм, выбор ограничен только финансовыми возможностями водителя.

Насадки создают привлекательный внешний вид кузову, а также оптимизируют работу всей системы выхлопов

Однако насадку на глушитель «шестёрки» можно сделать и самостоятельно. Для этого потребуются самые простые материалы и инструменты:

  • лист из нержавеющей стали с толщиной 1–1.2 мм;
  • картон для шаблона;
  • болгарка;
  • шкурка и полировочные материалы;
  • ножницы по металлу.

Типовая насадка на выхлопную трубу имеет круглое сечение, поэтому проще всего изготовить именно такой элемент:

  1. Из картона смоделировать корпус будущей насадки, учесть места для крепёжных соединений.
  2. По картонному шаблону вырезать из листового материала заготовку изделия.
  3. Заготовку аккуратно согнуть, место стыка скрепить болтовыми соединениями или сваркой.
  4. Зачистить будущую насадку, можно отполировать до зеркального блеска.
  5. Установить на выхлопную трубку автомобиля.

Видео: изготовление насадки

Насадка обычно крепится на трубу с помощью болта и сквозного отверстия или же просто на металлическом хомуте. Между трубой и насадкой рекомендуется прокладывать огнеупорный материал, чтобы увеличить срок службы нового изделия.

Из «стиралки» в глушитель

Чтобы сделать глушитель из стиральных бачков, вам потребуется:

  • стиральные бачки (нержавейка);
  • болгарка;
  • сверло;
  • сварочный аппарат.

Теперь приступайте к следующим действиям:

  1. Разрежьте бачок стиральной машины.

    Части разрезанного бачка от стиральной машины

  2. Получившийся фрагмент листа согните по форме старого глушителя, сварите швы.
  3. Сделайте то же самое и для второй половины.

    Первая половина будущего глушителя

  4. Из нержавейки сделайте 2 перфорированных трубы нужного диаметра и размера, отверстия просверлите вручную или возьмите уже готовый металл (бачок от иностранной стиральной машины).

    Вид самодельной перфорированной трубы

  5. Вырежьте стенки и перегородки глушителя нужного размера.

    Пример того, какой формы нужно вырезать стенки для самодельного глушителя

  6. Приварите все друг к другу по краям.

    Вид соединенных вместе деталей (перфорированна труба, бачок и стенка)

  7. Вставьте первую перегородку, заранее соединённую со второй перфорированной трубой, и приварите так, чтобы стенка находилась не на конце первой половины бочки, а немного глубже; при желании можно сделать отверстия и на перегородке.

    Вид соединенных вместе деталей (перфорированна труба, бачок и перегородка)

  8. Сварите вместе первую и вторую части.

    Соединить части и сварить

  9. Приварите вторую перегородку ко второй перфорированной трубе и сварите эту конструкцию со второй половиной глушителя.
  10. Покрасьте термостойкой краской (по желанию).
  11. Оцените свою работу.

    Собранный из стиральной машины глушитель

  12. В конце приварите новый глушитель к выхлопной трубе.

Насадка на выхлоп своими руками

Если вы хотите сделать насадку на выхлопную трубу в домашних условиях, то вам понадобятся:

  • фрагмент нержавеющей стали подходящего размера толщиной около 1 мм;
  • картон;
  • угловая шлифмашина с отрезным диском или электролобзик с полотном для резки металла;
  • электродрель;
  • комплект автомобильных инструментов;
  • шкурка и материалы для полировки.

Существует множество разнообразных вариантов изготовления насадки, она может быть разной формы и из разного материала, но принцип конструирования один и тот же, а именно:

  1. Из картона вырезается необходимая форма для будущей насадки, с учётом крепления к трубе.
  2. Конструируется картонный шаблон.
  3. По шаблону вырезается корпус будущей насадки из части листа нержавеющего металла.
  4. Заготовка сгибается и соединяется стык.
  5. Насадка зачищается и полируется до блеска.

Закрепите изделие так, чтобы оно сидело плотно, но легко снималось. Это сделать нужно для того, чтобы потом была возможность очищать корпус от грязи.

Пример самодельной насадки

Глушитель — это незаменимая часть автомобиля. Благодаря ему мы с комфортом водим машины, а его неисправная работа подвергает жизни людей опасности. Не забывайте следить за выхлопной системой авто, и она прослужит вам долгую и верную службу.

Прострелы при заводке

Если в глушителе слышатся хлопки, это может свидетельствовать о самых разных неполадках — от забитого воздушного фильтра до неправильно настроенного карбюратора. Соответственно, и ремонт применяется разный:

  • Замена фильтра.
  • Настройка карбюратора — проверка уровня топлива в камере, целостности поплавка, чистка жиклеров.
  • Нормализация зажигания — «стрелять» может, если оно слишком позднее.
  • Регулировка теплового зазора клапанов ГБЦ.
  • Подтяжка или замена ремня ГРМ, зубчатого шкива, шлифовка клапанов.

Специалисты определяют причины и следствия путем проведения компьютерной диагностики, это наиболее быстрый способ понять, в какой детали авто заключается проблема.

Особенности работы и виды глушителей

В современных автомобилях используются два вида глушителей: резонансные и прямоточные. Оба могут устанавливаться в комплексе с резонатором (предварительным глушителем). В некоторых случаях прямоточная конструкция может заменять передний глушитель.

Устройство резонатора

Конструктивно резонатор глушителя, который также называют пламегасителем, представляет собой перфорированную трубу, находящуюся в герметичном корпусе, разделенном на несколько камер. Он состоит из следующих элементов:

  • корпус (имеет цилиндрическую форму);
  • теплоизоляционная прослойка (выхлопные газы имеют очень высокую температуру);
  • глухая перегородка (для поворота потока газов);
  • перфорированная труба;
  • дроссель (позволяет изменять сечение потока отработавших газов).

Конструкция резонансного глушителя


Глушитель в разрезе

В отличие от предварительного, главный резонансный глушитель устроен сложнее. Он состоит из нескольких перфорированных труб, установленных в общем корпусе, которые разделены перегородками и находятся на разных осях (см. рис. Глушитель в разрезе):

  1. передняя труба с перфорацией;
  2. задняя труба с перфорацией;
  3. впускная труба;
  4. передняя перегородка;
  5. средняя перегородка;
  6. задняя перегородка;
  7. выпускная труба;
  8. корпус (овального сечения).

Таким образом, резонансный глушитель использует все виды преобразования звуковых волн различных частот.

Особенности прямоточного глушителя

Основным недостатком резонансного глушителя является эффект создания противодавления, который возникает в результате перенаправления потока отработавших газов (при его столкновении с перегородками). В связи с этим многие автомобилисты выполняют тюнинг системы выхлопа, устанавливая прямоточный глушитель.


Прямоточный глушитель

Конструктивно прямоточный глушитель состоит из следующих элементов:

  1. герметичный корпус;
  2. выпускная и впускная труба;
  3. труба с перфорацией;
  4. шумоизоляционный материал – чаще всего используется стекловолокно, которое отличается устойчивостью к высоким температурам и хорошими звукопоглощающими свойствами.

На практике глушитель-прямоток имеет следующий принцип работы: через все камеры проходит одна перфорированная труба. Таким образом, гашение шума путем изменения направления и сечения потока газов отсутствует, а подавление шумов реализуется исключительно благодаря интерференции и поглощению.

За счет беспрепятственного прохождения выхлопа через прямоточный глушитель возникающее противодавление очень мало. Однако на практике большого прироста мощности это не обеспечивает (от 3% до 7%). С другой стороны, у автомобиля появляется характерное для спортивных автомобилей звучание, поскольку присутствующие в нем шумопоглощающие технологии устраняют только высокие частоты.

От того, как работает глушитель, зависит комфорт водителя, пассажиров и пешеходов. Так при длительной эксплуатации повышенный шум может причинять серьезные неудобства. На сегодняшний день установка в конструкции прямоточного глушителя для автомобиля, перемещающегося в городской черте, является административным нарушением, которое грозит штрафами и предписанием о демонтаже устройства. Связано это с превышением норм шума, заданных стандартами.

Прямоточный глушитель

С учетом того, что любой стандартный глушитель обеспечивает акустический комфорт, но отнимает мощность, в некоторых случаях глушитель и резонатор дорабатывают.

С одной стороны, автомобиль в этом случае работает шумно, однако с другой можно получить прибавку мощности.

Если просто,  прямоточные глушители или прямотоки не имеют перегородок (стенок). В результате выхлопные газы не встречают сопротивления, мотору легче «дышать», лучше вентилируются цилиндры и т.д.  Кстати, если дополнительно вырезать катализатор, установить тюнинговый выпускной коллектор или поставить пламегаситель, в целом можно получить 7-10% прибавки мощности.

Конечно, такие доработки во многих странах запрещены, так как автомобиль становится шумным, заметно повышается токсичность выхлопа. Однако частичная модернизация, когда ставится всего лишь негромкий прямоток, вполне допустима. Это позволяет сделать звук выхлопа «богаче», хотя на увеличение мощности рассчитывать после установки такой «банки» глушителя не стоит.

Виды

Резонаторы или дополнительные глушители классифицируют в зависимости от того, на двигателях какого типа они используются.

Потому различаются 2 основных вида устройств.

  1. Предназначенные для установки на двухтактные двигатели. Если транспортное средство оснащается подобным мотором, что в наше время встречается не так часто, то резонатор становится обязательным элементом компоновки выхлопной системы. Если резонатор будет отсутствовать, это моментально приведёт к увеличению количества потребляемого топлива. Изменится работа мотора в худшую сторону, снизится скорость и мощность. Это обусловлено тем, что удаляться будет не только отработанный выхлопной газ, но также и не до конца сгоревшее топливо. Отсюда падение скорости параллельно с увеличением расхода топлива.
  2. Резонаторы, устанавливаемые на четырёхтактные силовые установки. В случае с такими двигателями резонатор может сыграть не на пользу автомобилю, а создать определённые дополнительные проблемы. Демонтаж позволяет увеличивать уровень мощности двигателя примерно на 15%. Опытные автомобилисты считают, что на четырёхтактных моторах резонатор только мешает нормальной работе двигателя. Да, если его убрать, мощность действительно повысится. Но одновременно ухудшится экологичность транспортного средства, выхлоп начнёт загрязнять окружающую среду. Потому на 4-тактных моторах всё равно стоят резонаторы, позволяющие достичь требуемых экологических норм.

Есть ещё одна дополнительная классификация, которая различает резонаторы по их конструктивным особенностям.

На некоторые автомобили устанавливаются стандартные элементы моноблочного типа. Но постепенно практически все переходят на комбинированные устройства.

Второй тип резонаторов состоит из двух основных частей. Это классическая конструкция с трубой и перегородками, а также камера, заполненная специальными материалами, обладающими свойствами шумопоглощения. Зачастую в конструкциях используют материалы на основе базальтового волокна.

Комбинированные устройства являются более эффективными, современными и полезными в работе автомобильных двигателей и выхлопных систем. Потому на большинстве автотранспортных средств встречаются именно такие типы резонаторов.

Малые глушители или резонаторы глушителя разделяют по их размерам. Различают следующие подкатегории:

  • короткие;
  • средние;
  • длинные.

Ещё иногда классифицируют резонаторы в зависимости от их объёма. Это полезный способ классификации, поскольку во многом именно от объёма зависит, насколько эффективным окажется резонатор в конструкции автомобильной выхлопной системы. Если будет наблюдаться дефицит объёма в резонаторе, то в момент резкого нажатия водителем на педаль газа уровень шума окажется крайне высоким. Кому-то этот звук нравится, а потому специально устанавливаются резонаторы. Но из соображений безопасности системы выхлопа, а также из уважения к окружающим людям, лучше устанавливать устройств с достаточным рабочим объёмом.

Резонаторы или малые глушители изготавливаются из различных материалов. Наиболее бюджетные конструкции создают на основе алюминированной стали. Хотя в действительности это самая простая сталь, поверх которой наносится небольшой слой алюминия. Выглядят, как полноценно алюминиевые, но по факту не способны выдерживать значительные нагрузки. Требуют более частой замены. Слой алюминия только временно предотвращает образование коррозии на устройстве.

Резонатор глушителя автомобиля

Если автомобилист хочет получить действительно качественный, долговечный и эффективный резонатор, когда стандартный заводской элемент не устраивает или износился, оптимально выбирать конструкции на основе нержавеющей стали с двойным корпусом.

Выхлопная система постоянно подвергается сильным нагрузкам в виде высокой температуры. В результате периодически происходят сбои в нормальной работе всего автомобиля. Чтобы поломка резонатора или иного компонента не стала неожиданностью для автовладельца, настоятельно рекомендуется проводить профилактическую проверку и диагностику работоспособности узла. Заметив первичные признаки неисправностей, можно своевременно принять меры, провести ремонтно-восстановительные работы или просто полностью заменить вышедший из строя резонатор.

Назначение

Как известно, в двигателе при работе происходит воспламенение смеси. Это возгорание сопровождается характерным звуком. При взрыве образуется колоссальная толкательная энергия. Она настолько велика, что способна поднять поршень в верхнюю мёртвую точку. В последнем такте работы происходит выпуск газов. Они под давлением выходят в атмосферу. Но для чего же нужна система выхлопа? Она служит для гашения звуковых колебаний. Ведь без нее работа даже самого технологичного мотора была бы громкой и невыносимой. Таким образом, система выхлопа выполняет следующие функции: Вывод из цилиндров двигателя продуктов горения. Снижение уровня токсичности газов. Исключение попадания продуктов горения в салон автомобиля.

Изготавливаем насадку

Насадка на выхлопную трубу выполняет не только эстетическую функцию. Как показали исследования, она:

  • позволяет топливу лучше прогорать в моторе;

  • сокращает количество нагара на свечах зажигания;

  • сокращает расход горючего;

  • увеличивает динамику мотора.

И все эти преимущества достигаются засчёт использования маленькой насадки на глушитель, которую можно изготовить своими руками в обычных гаражных условиях.

Все насадки делятся на два типа: внутренние (то есть вставляются в саму выхлопную трубу) и внешние (надеваются на трубу).

Для изготовления потребуется минимальный набор материалов — всего лишь небольшой фрагмент листа из нержавеющей стали, которая подходит по диаметру к выхлопу.

Толщину стенки трубы можно брать любую, идеальный вариант — 1 мм.

Корпус насадки может быть любой формы, однако в гаражных условиях проще всего изготовить круглую:

  1. Изготовить из картона шаблон будущей насадки (сообразно размерам выхлопной трубы вашего автомобиля).

  2. На основании шаблона вырезать фрагмент из нержавейки.

  3. Заготовку согнуть, скрепить стык цилиндра заклёпками, сварочным швом или болтами.

  4. Изделие зачистить, отполировать и закрепить на выхлопной трубе болтовыми соединениями.

Двойное исполнение скорее служит для придания кузову привлекательности, нежели для оптимизации работы мотора

Таким образом, самостоятельный ремонт или изготовление глушителя не представляет особенной проблемы для опытных водителей.

Однако новички могут испытывать неуверенность в своих силах в работе сварочного аппарата или демонтажа труб из-под кузова.

Все рекомендуемые работы призваны удешевить расходы автовладельцев на обслуживание выхлопной системы.

Однако если нет опыта и навыков в работе с техническими элементами, целесообразнее будет обращение к специалистам СТО.
