Шпингалеты: типы и их параметры, дизайнерские варианты и мастер-класс по установке

Какие бывают замки для МД

Учитывая врезку, использование и другие параметры, замки бывают:

Плоскими. У них прямоугольный остов и язычок, которые отделены от замочной защелки. Также они имеют нажимную ручку (фалевую). Такие конструкции очень надежные.


Плоский замок

  • Круглыми. У таких механизмов цилиндрический корпус, защелка и язычок соединены. Форма ручки может быть произвольной. В таких устройствах стопор и личинка врезаны в шпиндель.
  • Плоскими небольшого размера с поворотной ручкой. Защелка не предусмотрена;
  • круглыми со ручкой-кнобом.


Круглый замок

Чтобы врезать замок, нужно знать толщину и структурные особенности двери. Современные МД бывают:

  • с МДФ шириной 3,5 или 4,5 см;
  • МД деревянная нового типа с шириной от 5 см;
  • Деревянная дверь ДВП со старой конструкцией (с дощатым каркасом).

Монтаж устройства в МД можно выполнить без посторонней помощи, но для этого нужно знать особенность конструкции и схему работы замка.

Плоские

Такие замки самые дорогие. Их сложнее устанавливать, но они обладают хорошей противовзломной защитой. Они нагружают дверное полотно (ДП), поэтому их лучше ставить в наличную дверь.

В полотна из МДФ с толщиной 35 см можно ставить только маленький плоский замок. Также для них подойдут ЗМ с широким язычком около 1,5 см. Ширина торца максимум 2,4 см. Это ограничение объясняется тем, что нагрузку, которую создает замок, может выдержать только деревянная рама.


Дверь МДФ

Круглые

Такой ЗМ чаще всего используют в квартирах и жилых домах. Их можно врезать в любую дверь. Нажимную ручку принято ставить в домах, где проживают люди, страдающие от ограниченной подвижности. Чтобы открывать дверь поворотной ручкой, им нужно использовать больше силы.

Ручка-кноб очень безопасна: она не ранит и не цепляется к вещам. Установка круглых замков неизменная. Такие ЗМ разрабатываются для дверей толщиной 3,5-4,5 см. замки для больших деревянных дверей иногда найти очень сложно. Но главная особенность круглых ЗМ – адаптация к любым по ширине ДП. Для этого нужно просто установить большее водило защелки. Оно представляет собой стальную прямоугольную пластинку толщиной 0,2-0,3 см. Один из концов имеет отверстие.


Ручка типа кноб

Для тумблера выхода защелки нужно подобрать позицию, которая подойдет к материалу, используемому для изготовления косяка двери. Для деревянных ДП он равен 7 см, для МДФ – 6.

Создание запоров для МД имеет небольшое отличие – личинку располагают в середине, чтобы было удобнее запирать дверь изнутри.

Если ДП открывается влево, а соответствующий ЗМ не удалось найти, то для его установки нужно просто поменять защелку и личинку местами. Конечно, чтобы провести эту процедуру, конструкцию нужно предварительно разобрать. Для офисов такие ЗМ не подойдут, поскольку их можно быстро демонтировать вручную.

Как поставить?

Установить накладной шпингалет на деревянную дверь своими руками очень просто.

Пошаговый процесс:

  1. точно разметить место прикрепления основной части и ответной планки;
  2. подготовить углубления под крепежные элементы;
  3. прикрепить основную часть механизма и проверить ее функционирование – если щеколда ходит плавно, переходите к следующему шагу;
  4. прикрепите ответную планку;
  5. закройте дверь и еще раз протестируйте работу защелки.

Для установки шпингалета накладного типа на металлическую дверь необходимо использовать специальные штифты из такого же материала. Купить их возможно в том же месте (магазине, торговом центре), где вы приобрели саму задвижку.

На двустворчатые двери обычно устанавливают два шпингалета: вверху и внизу дверного полотна.

Монтаж врезных вертикальных моделей для двойных дверных конструкций (в том числе раздвижных) рекомендуется проводить до навешивания дверцы на петли.

Производится он следующим образом:

  1. нужно приложить боковой шпингалет от кромки дверного тела (от верхней – для верхнего шпингалета, от нижней – для нижнего) строго посередине торцевой грани, и обвести контур мелком, карандашом или ручкой;
  2. вырезать паз фрезером либо стамеской;
  3. вставить в углубление шпингалет;
  4. зафиксировать его положение шурупами.

Ответную часть защелки рекомендуется монтировать после установки двери на петли. Прикройте дверцу, отметьте месторасположение паза для стержня шпингалета. Высверлите необходимой глубины отверстие чуть шире диаметра стержня.

Закройте дверь, проверьте функционирование защелки. Если шпингалет закрывается плавно и без особых усилий, прикрутите ответную часть механизма саморезами.

О том, как сделать шпингалет своими руками, смотрите в следующем видео.

Лучший японский производитель литых дисков

Как перевесить двери с одной стороны на другую?

Просто поменять положение защелки в межкомнатной двери недостаточно. Необходимо еще перевесить и само дверное полотно на другую сторону. Делается это в следующей последовательности:

  • Снимаем всю фурнитуру.
  • Снимаем дверь с петель и замеряем расстояние от края полотна до посадочных отверстий верхней и нижней петель.
  • Аналогичные замеры производим для дверной коробки.
  • Просверливаем отверстия под петли на противоположных сторонах двери и дверной коробки.
  • Заделываем отверстия и пазы, оставшиеся после снятия фурнитуры. Это наиболее сложная и ответственная часть процесса. Необходимо изготовить деревянные вставки, соответствующие по размерам отверстиям. Избежать этой процедуры можно, если дверь симметричная и замок располагался примерно по середине. В подобных случаях можно просто поменять положение полотна на 180 градусов вокруг горизонтальной оси.
  • Делаем отверстия под замок и фурнитуру.
  • Устанавливаем дверь на другую сторону, монтируем запорное устройство и фурнитуру.
  • Проверяем работоспособность и при необходимости корректируем положение дверного полотна или механизма.

Лучшие иностранные производители литых дисков

Что это такое?

Засов – конструкция, которой пользовались ещё во времена Древнего Египта. Проще говоря, это большая версия задвижки. Как правило, она используется для блокировки массивных ворот, люков. Основными составляющими засова являются такие элементы.

  1. Рама: железный профиль прямоугольной формы. На раму крепятся листы обшивки.
  2. Полотно: та самая обшивка каркаса, которая также выполнена из металлических листов или поликарбоната, пластика, древесных панелей. Иногда полотно может совмещать в себе несколько видов материала, например, профлист с поликарбонатом.
  3. Направляющая балка: это профильная труба, которая надёжно закреплена с прорезью, швеллер.
  4. Каретки: вид опоры, который оснащён роликами. Благодаря им направляющая планка с закреплённой на ней створкой может перемещаться, тем самым обеспечивая два режима – «открыто» и «закрыто».

Помимо этого, некоторые модели могут включать в себя элементы автоматики. Это электропровод с зубчатой рейкой, которые срабатывают при нажатии кнопки дистанционного пульта-брелока. Также новейшие модели автоматического скрытого засова позволяют контролировать процесс при помощи телефона. Такой простой и одновременно эффективный элемент защиты полюбился благодаря следующим нюансам.

Долгий срок эксплуатации. Засов может прослужить до 30 лет. Это происходит за счёт равномерного распределения веса во время работы механизма.

Прочность. Даже небольшая конструкция способна выдерживать большие нагрузки. Как показывает практика, такой простой и надёжный механизм крайне редко выходит из строя.

Размер. Есть возможность использовать засов в условиях ограниченного пространства, а также в тех случаях, когда любые другие виды замков нельзя установить.

Автоматика. Позволяет на расстоянии открывать и замыкать двери в квартиру. Это удобно в нелётную погоду и при любых других обстоятельствах

Важно отметить, что данная функция доступна только для электромеханических изделий.

Из недостатков владельцы засовов часто выделяют стоимость монтажа механизма. В этой статье подробно расскажем, как сэкономить на монтаже и без проблем установить засов самостоятельно.

Открытые и закрытые шпингалеты дверные

Установка шпингалетов – дело не такое уж и трудное. Шпингалеты по типу установки делятся на открытые и закрытые.

  • Закрытый шпингалет – этот тип шпингалетов представляет собой замок, у которого виден весь запирающий механизм. Этот шпингалет обладает красивым внешним видом и имеет автоматическую защелку.
  • Открытый шпингалет – этот вид представляет собой замок, у которого видна только та часть механизма, что выдвигается. Данные шпингалеты считаются наиболее безопасными, так как защемление пальцев исключается.

На сегодняшний день дверные шпингалеты – это один из самых надежных и безопасных вариантов блокировки помещения. Современные шпингалеты, могут быть любой расцветки и размера, что позволяет подобрать их под абсолютно любой дизайн интерьера. Самые экономные – с покрытием латуни, но можно выбрать и «под золото», пр. Выбирая шпингалет, следуют помнить, о том, что, чем проще механизм, тем он, обычно, надежней.

Установка плоского врезного замка

Механизмы с личинкой для ключа, имеющие плоскую прямоугольную форму, могут вставляться в дверь с уже имеющейся ручкой. Если её нет, выбирают замок со встроенной ручкой.

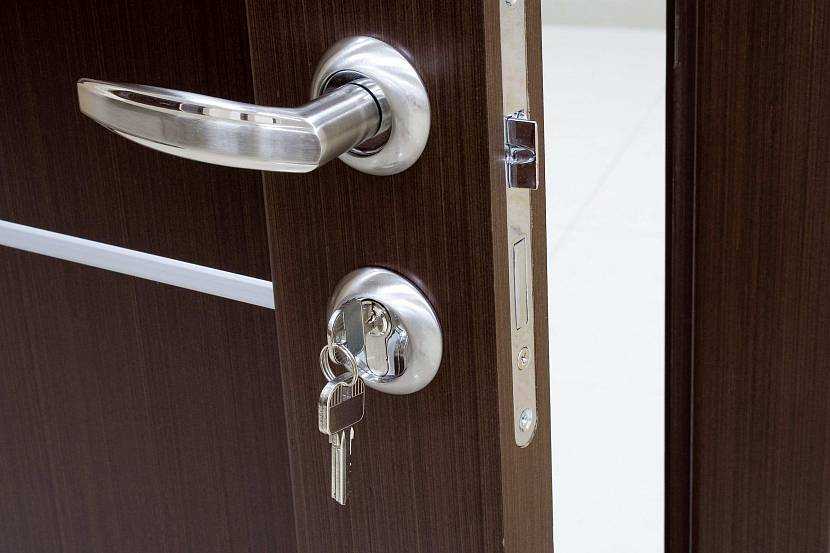

Замок с ручкой-защёлкой и личинкой под ключИсточник poiskdetei.info

Врезать замок в межкомнатную дверь намного сложнее, чем защёлку, так как необходимо сделать в торце полотна довольно длинную и глубокую выемку для его установки. При отсутствии фрезера или других специальных приспособлений действовать приходится сверлом и стамеской.

Разметка.

На торце двери на выбранном уровне чертится осевая вертикальная линия. К ней тыльной частью приставляется замок, по верхней и нижней кромке которого на линии ставятся метки, обозначающие габариты изделия в высоту.

Сверление отверстий.

От верхней до нижней метки по осевой линии сверлом большого диаметра, соответствующего толщине замка, просверливаются друг под другом отверстия. На сверле нужно заранее поставить метку, соответствующую глубине механизма.

Доработка выемки.

Оставшиеся между отверстиями перемычки убираются сверлом, боковые стенки аккуратно выравниваются стамеской.

Видео описание

Облегчить работу поможет приспособление для врезки замков в межкомнатные двери, применение которого показано в видеоролике:

Далее все по известной схеме: замок вставляют в гнездо, обводят крепёжную пластину и делают для неё углубление. Затем размечают на лицевой стороне полотна положение ручки и личинки (с обеих сторон), изготавливают для них сквозные отверстия.

Замковый механизм устанавливают в выемку, фиксируют с торца саморезами, после чего вставляют в него личинку и ручку и прикручивают их винтами. Ответную часть замка в коробке монтируют аналогично выемке под него в торце двери.

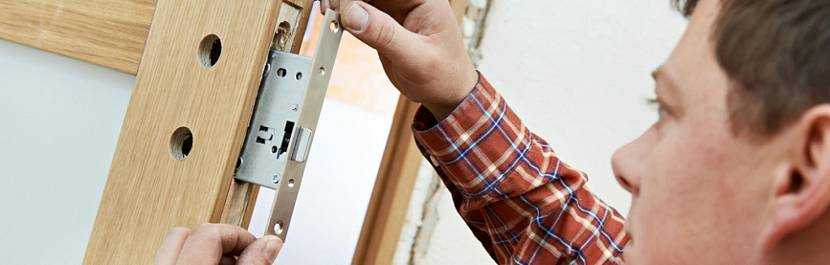

Установка механизма в готовое гнездоИсточник skil.ru

Коротко о главном

Технология монтажа запирающих устройств на межкомнатные двери зависит от их вида. Это могут быть простые ручки с защёлкой, защёлки с блокиратором, врезные замки. Качество установки зависит от того, насколько чётко будет выполнена разметка. Чтобы правильно ставить замок на дверь, необходимы перьевые сверла и насадки на дрель в виде коронок, с помощью которых высверливаются отверстия для защёлки, ручки, замкового механизма

Не менее важно правильно разметить и установить ответную часть на дверном косяке, в которую входит язычок защёлки или ригели замка

Конструкция дверной ручки и замка

Принцип действия любых замковых устройств с язычком-защелкой, независимо от их типа, основан на воздействии внутренних деталей на блок сжатия возвратной пружины при надавливании или повороте дверной ручки. Сложность конструкции замка зависит от его модели, типа и назначения. Если запирающий механизм предназначен для удержания в закрытом положении входной двери, он имеет более сложную конструкцию.

Принципиальное устройство такого замка с язычком-защелкой можно представить следующим образом:

  1. Блок запорного механизма. Это та часть, которая вставляется в паз полотна двери с ее торца. Его составные элементы находятся внутри закрытого корпуса и предназначены для блокировки створки внутри дверного проема. Основной элемент такой конструкции – запор-ригель, представленный в виде фалевой пластины или защелки.
  2. Четырехгранный штифт или стержень. Вставляется в специальное отверстие внутри корпуса таким образом, чтобы он выступал наружу с обеих сторон полотна. Его назначение – привести в движение внутренний механизм замка.
  3. Дверная ручка. Соединяется с штифтом-стержнем посредством внутреннего четырехгранного отверстия, размеры которого соответствуют параметрам стержня. Для открытия и закрытия двери рукоятку нажимают или поворачивают.
  4. Защитная или декоративная накладка. Может иметь различную форму, предназначена для маскировки крепежных элементов конструкции, придания ей эстетичного внешнего вида.
  5. Ответная планка. Представляет собой металлическую пластину с отверстием, форма и размеры которой соответствуют язычку-защелке. Монтируется на дверной коробке и прикрывает отверстие в ней, укрепляя конструкцию.

Визуальное расширение жилых помещений — самые эффективные способы

Виды

Задвижки для двери можно подразделить на несколько типов, ознакомимся с ними подробнее.

  • Врезные шпингалеты. Самый популярный вид среди задвижных устройств. Устанавливается внутрь тела двери в процессе ее монтажа. Не портит внешний вид дверных конструкций, обычно применяется для дверей с двумя створками. Единственный недостаток – при поломке вам предстоит довольно трудоемкий процесс замены.
  • Встраиваемые. Монтируются по высоте полотна, возможно открытие как сверху, так и снизу двери. Для их установки необходимо подготовить паз в дверном полотне. Кроме того, изделия практически незаметны со стороны.
  • Накладные. Крепятся к поверхности тела двери и косяку с помощью саморезов. Весьма заметны, поэтому рекомендуется подбирать такие устройства в гармонии с цветом материала двери и остальной фурнитурой. Отличаются чрезвычайной простотой монтажа, небольшой стоимостью и разнообразием моделей, подходящих под любой дверной материал.

Также шпингалеты производят как дополнительные элементы для навесных замочных механизмов.

По принципу действия задвижки можно разделить изделия на механические и автоматические; по виду конструкции – на открытые и закрытые. Механические врезные модели оснащаются поворотной ручкой для закрытия и открытия засова. Автоматические защелки часто бывают пружинными, с кнопкой фиксации положения ригеля. У открытых механизмов в любом положении видны все детали конструкции, в том числе запирающий стержень, а у закрытых просматривается лишь часть.

Замки для дверей из металла

Чтобы затраты на дорогостоящие и качественные замки оправдывались, необходимо приобретать конструкцию из прочного материала, устанавливать ее прочно в коробке и правильно подогнать по уровню и размерам. По этой причине на полотно с низкой ценой чаще всего устанавливаются замки, которые приготовленные не для стальных изделий, чтобы цена на них была экономной. Но, это не правильный ход.

На прочные стальные двери лучше применять две запорные системы разных типов, к примеру: цилиндровый, а также сувальдный. Один из них будет служить как силовой, который имеет высокую устойчивость к взлому. Второй будет служить как вспомогательный, он пригоден для закрывания створок в светлое время суток или, когда хозяева временно отсутствуют. Они имеют небольшую стойкость к взлому, но к ним предъявляются высокие требования к надежности, а также секретности.

Замок врезной, имеющий крюкообразный ригель, который выдвигается, а затем удаляется, когда ключ поворачивается на 360 градусов. Использовать такой замок можно с другими приспособлениями совместно, главное, чтобы они отвечали всем необходимым требованиям по стандарту.

Замок цилиндровый, запирающийся автоматически, который предназначенный для дверей, находящихся внутри помещения. При нажатии ручек происходит свободный выход и автоматическое закрывание, которые задаются специальной кнопкой, находящейся на передней планке. В комплект входит крепежные детали.

Другой вид цилиндрового замка, который врезается в полотно имеет не такую систему: во время поворота ключа выходит ригель примерно на 2 см и сразу происходит автоматическое запирание. Чтобы открыть необходимо повернуть ключ в другую сторону. Также можно воспользоваться кнопкой: когда производится поворот ключа против часовой стрелки, настраивается переход замочной системы на дневной режим и ригель выходит только на 14 мм. В таком случае открыть замок можно будет только поворотом ручки.

Замок, устанавливаемый на входные двери, имеющий автоматическое запирание открывается нажатием ручек. Режим предопределяется кнопкой, находящейся на планке впереди замка.

Замочная система для профильных дверных конструкций имеющая автоматическое запирание. Такой элемент, как ригель находится внутри корпуса, выход его свободный во время нажимания ручки.

Замок, который устанавливается на межкомнатные двери в ванную комнату имеет специальный фиксатор, которым можно закрыться изнутри. Сторонность открывания изменяется, когда переворачивается на 180 градусов ригель.

Обзор автоматического замка находится в этом видео:

Сильные и слабые стороны литых и штампованных дисков

Критерии выбора

При покупке дверной щеколды надлежит учесть ряд нюансов. Ключевыми из них являются вид запорного устройства, область назначения задвижки и ее размеры. Немало зависит от материала дверного полотнища. Варианты на пластиковую дверь отличаются от аналогов для металлической либо деревянной.

Модели с закрытым корпусом отличаются большей запирающей прочностью. Их можно устанавливать на тяжелые деревянные двери. Они выносят повышенную нагрузку, не расшатываются со временем. Врезные щеколды монтируют там, где дополнительная фурнитура портит внешний вид двери. Однако для крепления приходится высверливать дополнительные отверстия.

Для каркасных межкомнатных дверей чаще всего приобретают накладные задвижки. Модели с иной конструкцией крепления установить в них технически сложно. При желании их можно устанавливать на балконную, пластиковую или входную металлическую (например, железную) дверь или дверное полотно в туалет.

Параметры моделей подбираются индивидуально. Длина и ширина подбираются с учетом расстояния между дверным полотном и коробкой, ширины двери

Если планируется покупка врезной модели, обращают внимание на толщину щеколды. Ее толщина должна быть меньше дверной толщины

Иначе щеколда не встанет на место.

Если дверь легкая, нужно брать пластиковый вариант. Легкий механизм не перекосит ни ПВХ-двери, ни оконные створки. Что касается вида, то далеко не все модели универсальны.

В продаже встречаются варианты для дверей на правую и левую стороны.

Дополнительные параметры выбора

Среди дополнительных параметров, учитываемых при выборе, необходимо отметить:

  • размеры устройства. Не рекомендуется устанавливать на межкомнатные двери засовы больших размеров, так как это отразится на виде помещения и, наоборот, на входные двери запоры малых форм, так как это значительно снизит степень защиты дома;
  • материал изготовления. Металлическая задвижка отличается прочностью и длительным периодом использования. Для изготовления таких механизмов используются сталь, медь, бронза, латунь и иные аналогичные сплавы. Пластиковый шпингалет отличается приятным внешним видом и небольшими размерами, то надежность такого механизма – это самое существенное отрицательное качество;
  • цвет и форма шпингалета также являются немаловажным фактором при подборе запора;
  • производитель. Наибольшей популярностью пользуются шпингалеты, изготовленные компаниями Apecs, Aldeghi Luig, Rezident и Нора-М.

Разновидности запоров

Помимо описанных выше разновидностей, для самостоятельного изготовления пригодны следующие типы запирающих механизмов:

  1. Винтовой запор. Монтируется с внешней стороны. Запирающий механизм включает в себя стержень с резьбой, основой ключевой разновидности. Она обладает специализированной выемкой. Открытие происходит с использованием особого ключа, приводящего в движение запорную систему. Замок винтовой разновидности довольно просто соорудить самостоятельно.

  2. Потайной замок. С помощью специального ключа приводится в движение поворотный шестерённый механизм, обеспечивающий открытие и закрытие двери.
  3. Калиточный запор со щеколдой, шнуром во внутренней части. При монтаже используется щеколда, в затворе которой есть отверстие с закреплённым в ней шнуром. Второй конец шнура размещается в доступном для использования месте на внешней стороне. Чтобы открыть калитку, требуется потянуть за него.

Выдвижной шестерёнчатый засов

При самостоятельном изготовлении того или иного типа запирающего механизма требуется внимательно изучить особенности их конструкции.

Виды

Все задвижки различаются цветом, оформлением, материалами, механизмами. Но более общая классификация — по способу монтажа. Здесь выделяются три вида:

  1. Врезной. Задвижки этого типа устанавливают чаще остальных. Все объясняется одним важным преимуществом — они не портят дизайн полотна. К тому же нет смысла задумываться над их дизайном, так как они практически полностью скрыты от глаз. Врезной шпингалет нередко становится частью двустворчатых конструкций, а монтируют его еще в момент установки дверей. И здесь раскрывается главный минус — если устройство сломается, без столярных работ не обойтись.
  2. Накладной. Простейшая задвижка, элементы которой крепятся прямо к поверхности дверного косяка и полотна. Учитывая, что эти устройства всегда находятся на виду, следует задуматься об их дизайне. Они хотя бы должны быть в одной цветовой гамме с дверью и ее фурнитурой. Накладной задвижной механизм устанавливают тогда, когда монтаж врезного варианта невозможен. Например, из-за недостаточной толщины полотна.
  3. Встраиваемый. Особая разновидность задвижек, которые могут фиксировать створку в двух местах — сверху и снизу. Их установку производят с торца дверного полотна по его высоте. Хорошо, когда двери уже оснащены этим устройством, иначе придется производить сложный монтаж. Это основная причина, по которой эти модели встречаются редко.

Врезку следует проводить аккуратно, чтобы не повредить поверхность полотна.

Даже среди многообразия защелок не всегда получается найти ту, которая понравится. Зато всегда можно на основании своих пожеланий нарисовать эскиз и заказать ручную работу.

Выбор запорного механизма

В двери между помещениями устанавливают разные виды замков, и самыми популярными являются ручки с встроенной в них защёлкой. По исполнению они бывают самыми разными и отличаются:

  • по форме ручки, которая может быть сферической (кноб) и Г-образной;
  • по наличию запирающего устройства – с ним или без него;
  • по виду запирающего устройства: ключ и/или блокиратор в виде кнопки либо рычага.

То есть, скважина для ключа может быть с двух сторон или с одной – тогда с другой установлен ручной блокиратор (фиксатор защёлки). Есть и замки только с фиксатором, без ключа.

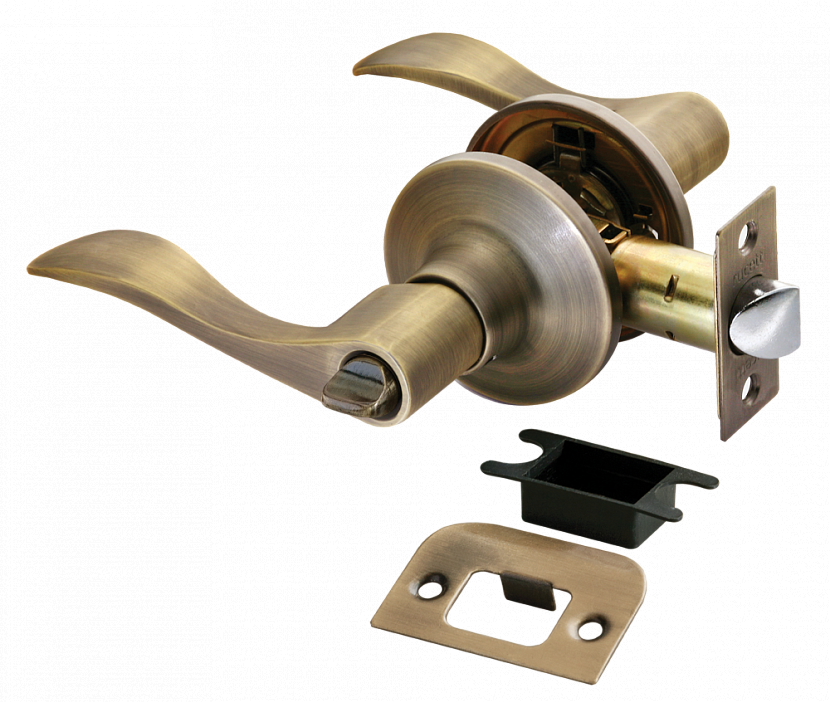

Г-образная ручка с защёлкой и рычажковым блокираторомИсточник prom.st

В двери между жилыми помещениями также вставляют плоские врезные замки с ручками или без них, и простые личинки под ключ. Они бывают двух видов: открывающиеся только ключом с обеих сторон и имеющими с одной стороны вертушку-блокиратор.

Защёлки без фиксатора обладают единственной функцией: они удерживают дверь в закрытом положении и не дают ей распахиваться от сквозняков. При нажатии на ручку или её повороте язычок защёлки уходит в паз и дверь легко открывается. Запереться изнутри либо закрыть комнату от посторонних она не позволит, поэтому её обычно монтируют в общей комнате или кухне.

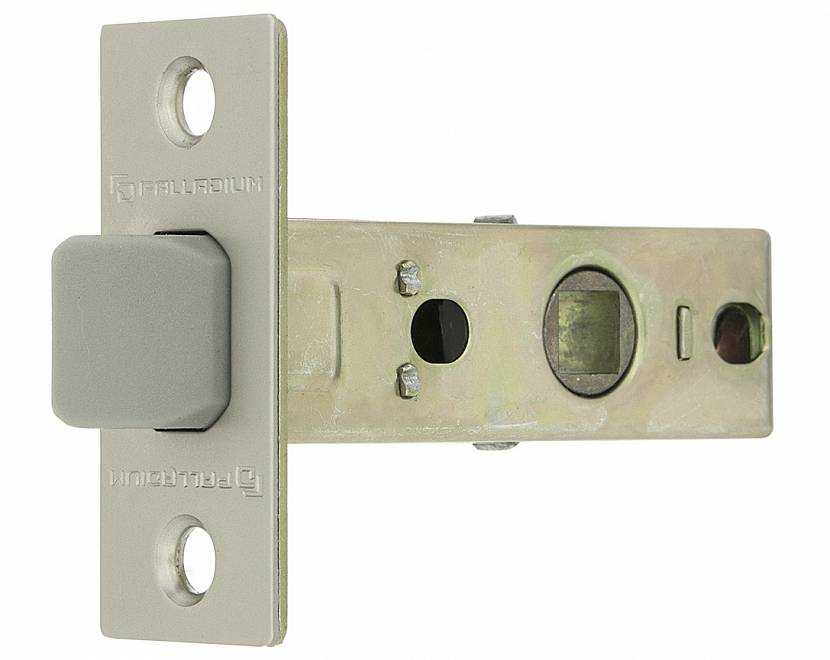

Бесшумная защёлка с пластиковым язычкомИсточник palladium.ru

Установка замка в межкомнатную дверь бывает необходима, когда нужно иметь возможность запереться изнутри – в спальне или в ванной комнате, туалете. Для таких помещений отлично подходят защёлки с блокираторами. А врезные замки и прочие запорные устройства с ключами незаменимы для комнат, доступ в которые должен быть ограничен в отсутствие хозяина. Чаще всего это вход в рабочий кабинет и помещения, опасные для детей – бойлерная, подвал и т.п.

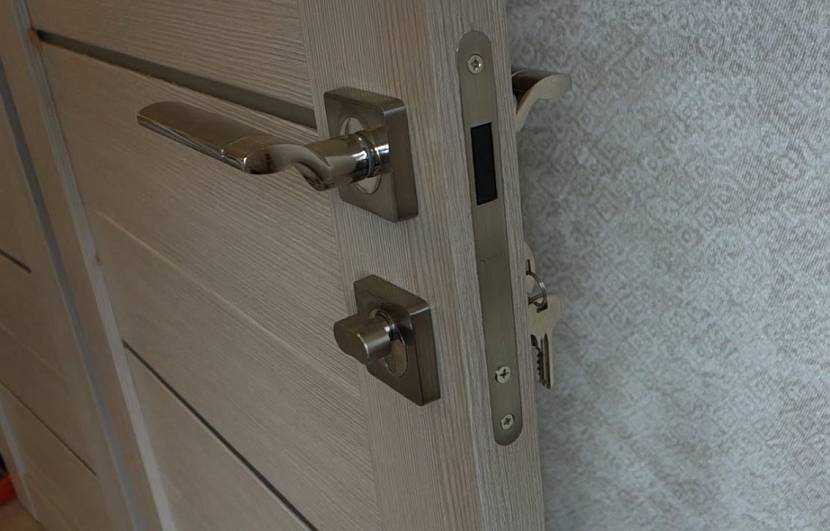

Врезной замок с ручкой и внутренним блокираторомИсточник postila.ru
