Форсунки омывателя лобового стекла

Как выбрать

Чтобы выбрать веерные форсунки омывателя, для начала следует заглянуть в каталог запчастей вашего автомобиля. Возможно, что в более дорогих комплектациях они предусмотрены с завода, а значит, их можно заказать отдельно

Если такой возможности нет, обратите внимание на недорогие и повсеместно имеющиеся в продаже детали от Volvo S80 или SsangYong, которые подойдут на большинство автомобилей

Выбор форсунок веерной конструкции

Первый, и самый простой вариант – это подбор оригинальных форсунок именно для вашего автомобиля. Иногда такие форсунки поставляются как опция или как элемент более богатых комплектаций. Если оригинальные веерные форсунки не предусмотрены именно на вашу модель или вы хотите сэкономить – стоит подумать о подборе альтернативных форсунок, которые сразу подойдут на ваш автомобиль или с незначительными доработками.

Самый распространённый вариант, которым пестрит весть интернет – это форсунки от Volvo S80, каталожный номер модели Volvo 30655605. Подходит на самые разные автомобили. Есть примеры установки на автомобили Toyota, Subaru, Daewoo, Mazda и ряд других.

Кстати, об этом информации гораздо меньше, но существует очень интересный и главное абсолютно идентичный и не дорогой вариант – это Ssang Yong 7845009010. Фактически это точный клон веерных форсунок омывателя VOLVO – соответственно и подойдет на те же автомобили.

На Daewoo Lanos и Chevrolet Aveo хорошо подходят форсунки от VW-Skoda, каталожный номер 3b0955985. Стоимость около 300 рублей за штуку.
Почти на все модели, кроме Grandis, Pajero Sport, Pajero 4, Outlander XL подходят форсунки от американского Galant 2008 года. Каталожные номера № MR300201 и MR300202.

Замена форсунок омывателя

Для начала надо приобрести новые шланги, при помощи которых будет подводиться жидкость. Хорошим вариантом будет трубка, которая подключается к аквариуму. Для замены не нужны большой опыт или специальное образование. Процесс довольно простой и в большинстве нынешних автомобилях совершенно одинаков. Для замены форсунок необходимо выполнить следующие действия:

убрать обивку, если она имеется, далее нужно очень осторожно вынуть пластиковые пистоны. Для этого вам понадобится специальные инструменты;
снятие буферных поролоновых прокладок, установленных на скотче (для их сборки необходимо приобрести ранее не использованный скотч) и отсоединение накладки на пластиковые детали;
убрать трубки, через которую направляется вода;
снятие ранее установленных форсунок;
подключение патрубка на новые форсунки и монтаж без окончательной фиксации;
обратный клапан подключается к патрубкам форсунок и трубопроводам;
под конец проверяем работу системы, регулируем направление подачи жидкости и осуществляем окончательную фиксацию.

Установка веерных форсунок омывателя

Монтаж веерных форсунок омывателя вместо штатных струйных как правило не вызывает особых затруднений. В зависимости от модели автомобиля форсунки могут устанавливаться как без дополнительных доработок, так и с некоторыми нюансами, связанными, например,  с регулировкой форсунок по высоте. На некоторых автомобилях область распыление может быть очень высокой. Можно решить эту проблему, если подложить под заднюю часть форсунки уплотнитель или два-три слоя изоленты. Иногда нижняя часть корпуса веерных форсунок оказывается немного шире чем ранее стоявшие струйные аналоги. в этом случае придётся немного подточить корпус, чтобы форсунка встала на своё место.

Что необходимо для установки веерных форсунок

Для замены штатных форсунок веерными необходимо купить:

  • комплект веерных форсунок стеклоомывателя;
  • обратный клапан;
  • новые шланги;
  • тройник.

Подбор обратного клапана

Обратный клапан необходим для установки веерных форсунок омывателя лобового стекла, поэтому если он отсутствует в системе подачи омывающей жидкости на вашем автомобиле его надо пиобрести и установить.

Задача обратного клапана – обеспечить стабильное давление в системе и предотвратить стекание жидкости в бачок сразу после выключения насоса. Именно благодаря обратному клапану при включении омывателя жидкость без задержек подаётся в веерные форсунки омывателя и дворники не царапают сухое стекло.

Устроен такой клапан достаточно просто. Внутри находится подпружиненный шарик, который блокирует прохождение стеклоомывающей жидкости когда давление в системе отсутствует.

Нужен только один клапан и устанавливается он перед тройником.  Если поставим перед каждой форсункой – это уменьшит силу струи.

Вполне подойдёт клапан системы омывателя от Toyota 85321-26020. Стоимость – 50 рублей.

Обратный клапан Toyota 85321-26020

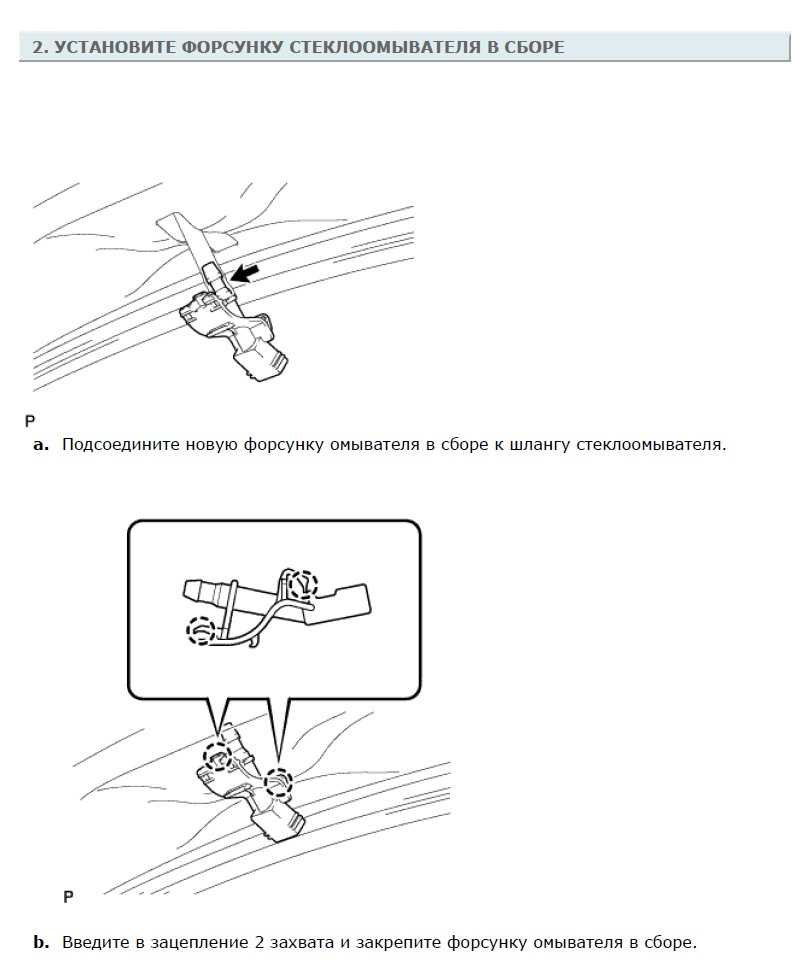

Порядок установки веерных форсунок:

  • Поднять капот и снять обшивку, если она есть.
  • Снять с  форсунок трубки подачи жидкости.

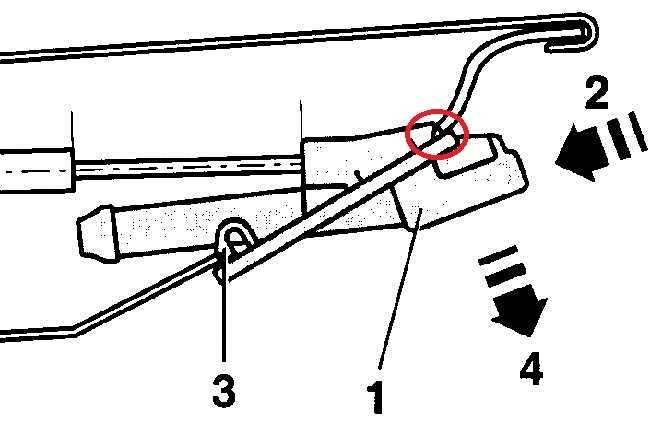

  • Демонтировать штатные струйные форсунки. Для этого разжать зажимы и вытолкнуть их вверх со своего места.
  • Подключить обратный клапан если он не предусмотрен.
  • Установить веерные форсунки омывателя в штатные места. Доработать при необходимости.
  • Подсоединить к форсункам шланги подвода жидкости.

Критерии выбора веерных форсунок

Лучшим вариантом при выборе жиклеров является приобретение фирменных изделий. Производители изготавливают их для конкретных марок и моделей автомобилей. Если найти жиклеров для конкретной модели не удалось, можно приобрести универсальные. Правда, может понадобиться небольшая доработка, настройка и регулировка форсунок омывателя.

Универсальные изделия для стеклоомывателя

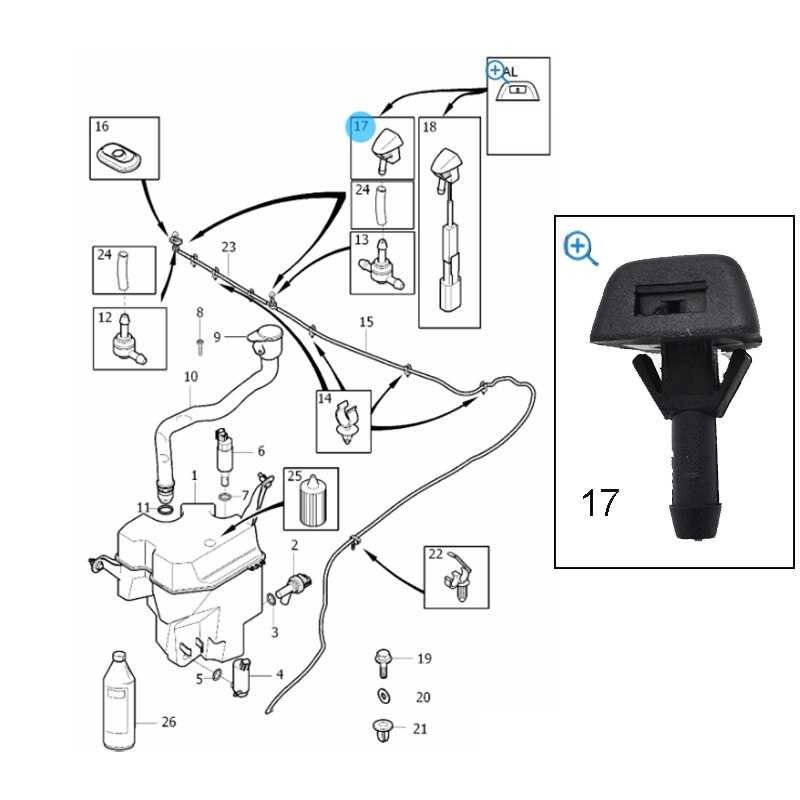

Примером универсальных жиклеров являются изделия компании Volvo подходят для многих машин. Большой выбор предлагает корейская фирма SsangYong. Конструкция изделий обеих фирм одинакова, но корейские в два раза дешевле. Шведская фирма считается престижнее. Еще один вариант – изделия концерна Toyota, они могут устанавливаться на разные автомобили.

Как смонтировать веерные форсунки?

Вопреки распространенному мнению, установка веерных форсунок лобового стекла не вызывает сложностей. Алгоритм действий следующий:

1. Демонтируйте обивку (теплоизоляцию), смонтированную на капоте (если она предусмотрена)

Действуйте осторожно, чтобы не поломать хрупкие пистоны из пластика. Доставайте их специальным инструментом или с помощью пары отверток

2. Снимайте прокладки из поролона, которые удерживаются на скотче двустороннего типа (в процессе монтажа вам потребуется новый кусок).

3. Отбрасывайте накладки на пластиковых элементах.

5. Демонтируйте старые устройства. Они могут удерживаться на раме или капоте с применением креплений из пластика или гаек.

6. Ставьте веерные жиклеры (без крепления) и подводите к ним патрубки.

7. Подключайте обратные клапана к трубопроводам и патрубкам жиклеров, после чего фиксируйте их.

8. Убедитесь, что устройство нормально работает, а поток распыления капелек падает на ветровое стекло. Закрепите жиклеры.

Видео по установке веерных форсунок.

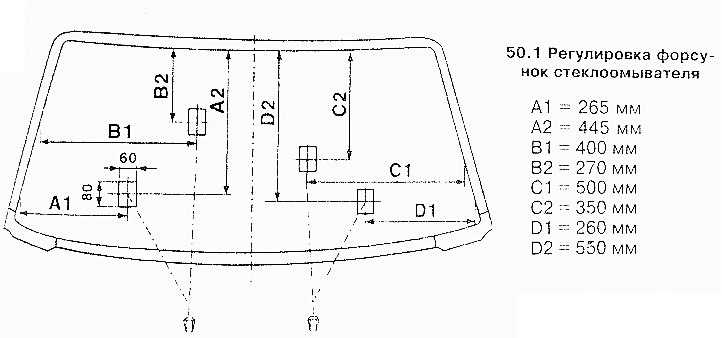

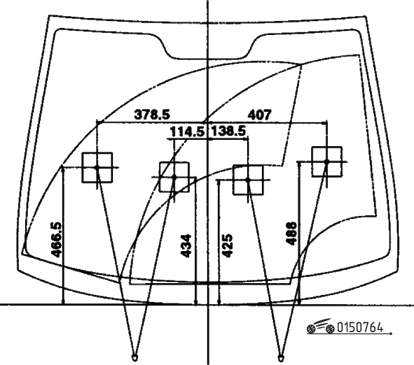

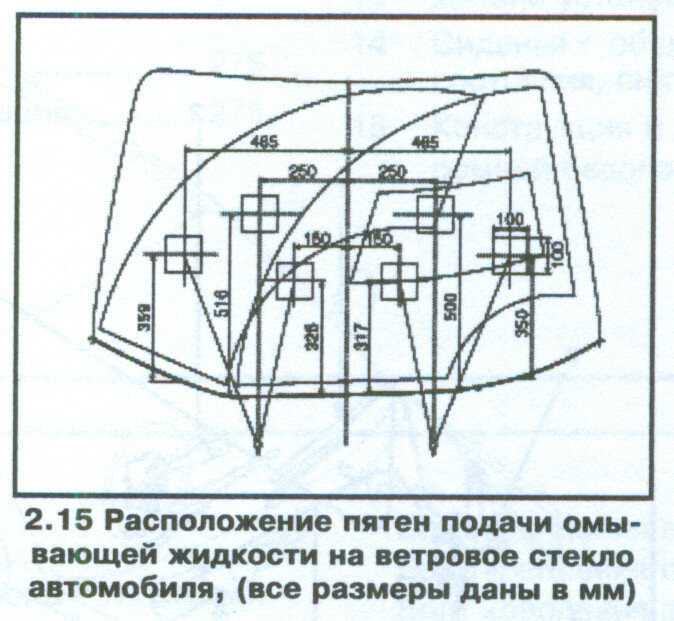

Изменить угол наклона, высоты или направления, стоит скорректировать основание жиклеров при помощи подпила, подрезки или наращивания основания. Здесь могут потребоваться специальные прокладки из пластика или резины

Важно, чтобы в результате регулировки жидкость покрывала стекло и не выходила за его границы

Максимальная обзорность очень важна для любого водителя, поэтому производители автомобилей уделяют большое внимание процессу очистки лобового стекла, который включает в себя работу нескольких систем. Благодаря дворникам, правильному обтеканию встречными потоками воздуха и форсункам автовладельцы всегда четко и ясно видят, что происходит на дорожном полотне

Однако если одна из этих систем выйдет из строя, работа другой не сможет выполняться на нужном уровне, именно поэтому необходимо правильно подбирать такие важные элементы, как форсунки или как их еще называют жиклеры.

Чтобы приобрести правильные устройства в первую очередь необходимо разобраться в существующих типах этих деталей.

Что это такое

Мы уже с вами обсуждали форсунки омывателя для лобовых стекол автомобиля. Но в этот раз хочется более подробно остановиться именно на веерных устройствах.

Если вы заметили, то в последнее время многие современные авто оснащаются новыми, полезными и просто интересными решениями. Даже в базовых комплектациях недорогих машин можно встретить сиденья с подогревом, подогрев заднего стекла, ряд других девайсов и решений.

Среди них стоит выделить и веерные форсунки на стеклоочистителе. Все чаще именно их ставят на машины автопроизводители.

Как можно законно не платить транспортный налог: разбираем подробно

Рубрика: Инструкции

Отличительной особенностью веера является способ подачи воды. Если обычные струйные устройства подают 2-3 отдельные струи через специальные сопла, то здесь создается сплошной фронт из капель воды. Это позволяет одновременно покрыть большую часть лобового стекла. Внешне это похоже на раскрытый веер. Отсюда и соответствующее название.

И тут многие думают, стоит ли себе купить на Рено Логан или Меган, ВАЗ 2114, Хендай Солярис, Рено Дастер, Киа Рио или любой другой автомобиль подобное решение. Будет ли от них польза, и как изменится поведение стеклоомывателя после смены форсунок, понимают не все.

Но давайте будем откровенными. На автомобилях Тойота, Ниссан, Вольво и многих других современных иномарках уже с завода стоят вееры. Следовательно, на то есть объективные причины. Они очевидно лучше обычных струйных распылителей. Но даже если у вас Приора, Калина или Шевроле Нива, никто не запретит поменять форсунки. К тому же, других серьезных доработок в систему стеклоочистителя вносить не придется.

Преимущества и недостатки

Даже в Москве ездить на машине со струйными форсунками не стыдно. Автовладельцы должны учитывать все преимущества и недостатки своего решения, прежде чем его принимать. Ведь сколько споров ходит вокруг автомобильных мини кондиционеров.

Потому предлагаю посмотреть на сильные и слабые стороны веерных форсунок. Это позволит вам окончательно решить, стоит ли покупать их и устанавливать, либо нет.

Начнем с положительных качеств. К ним относят:

  • омывающая жидкость подается более равномерно и распределяется по всему стеклу;
  • щетки работают эффективнее, проходя по влажному стеклу, а не по сухой пыли и грязи;
  • лучше удаляются твердые загрязнения, налет и прилипшие насекомые;
  • снижается риск поцарапать сухими щетками стекло;
  • в некоторых машинах снижается расход омывающей жидкости.

Цена у них не такая высокая, потому завышенную стоимость точно не назовешь недостатком.

К негативной стороне веерных форсунок относят два основных момента.

Во-первых, из-за конструктивных особенностей такие девайсы чаще обмерзают при отрицательных температурах. Потому жителям регионов с суровой зимой лучше выбирать сразу форсунки с системой подогрева.

Во-вторых, за счет обработки большой площади лобового стекла, иногда водитель теряет контроль над происходящим впереди. То есть жидкость покрывает все стекло. Пока щетка не пройдет по нему, обзор снижается.

Недостатки условные, но и на них стоит обращать внимание

Если желаете веерную

Новая разновидность омывательных форсунок стремительно набирает популярность. И это понятно: по сравнению с обычными, струйными, веерные форсунки дают сразу несколько преимуществ:

  • Жидкость распыляется по ветровому стеклу более равномерно, так что щетки даже первое движение делают уже по влажному стеклу, снижая появление царапин;
  • Все та же равномерность обеспечивается более полное удаление твердых частиц;
  • Жидкость для омывания расходуется более экономно;
  • Почти под все современные модели производители разработали персональные веерные форсунки. Однако если нет возможности их заказать или лично под вашу таковой не выпускают, можно подобрать подходящую от другой марки;
  • Универсальной считается веерная форсунка от Volvo под каталожным номером 30655605. Она идет практически на все модели производства Daewoo и Opel, может быть установлена на Mitsubishi Colt и Subaru Forester;

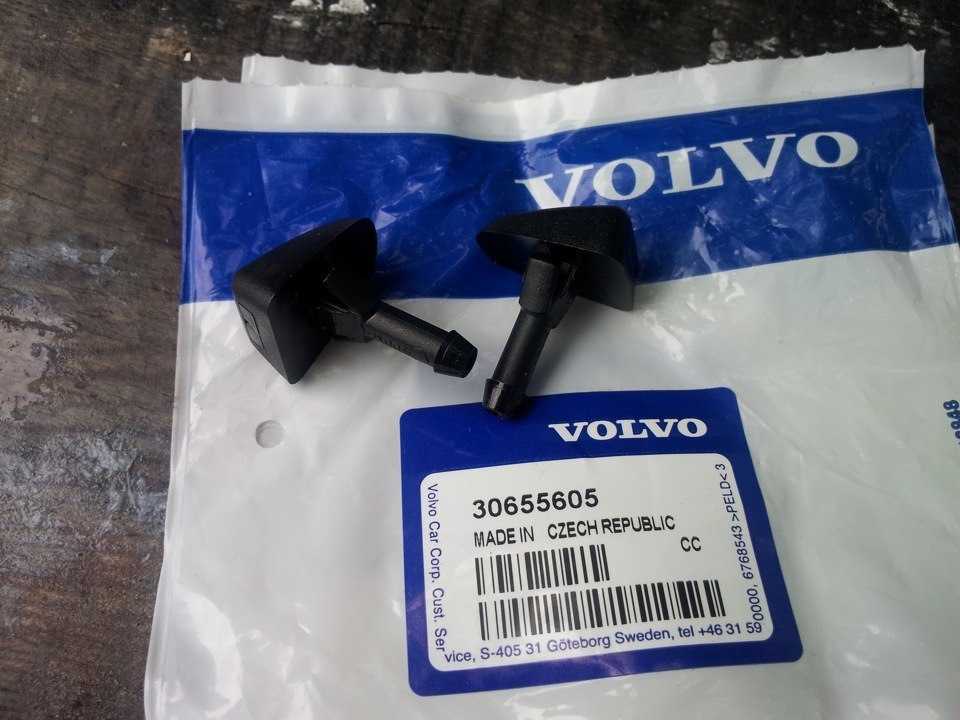

  • На Mazda 3 и Mazda 6 ставятся форсунки тоже от Volvo, но уже № 30655606;
  • Под Lanos отлично подходят форсунки с VW-Skoda, номер в каталоге 3b0955985 ;
  • Для почти всего модельного ряда Mitsubishi годятся форсунки с «американца» Galant (2008 г.в.). Их нельзя поставить на Grandis, Pajero Sport, Pajero 4, Outlander XL – угол наклона никак не отрегулируешь;
  • На кроссоверы Lexus GX 470, Pajero и Toyota LandCruiser Prado 120 отлично станут форсунки Honda 76810SEAA01.

Собираясь поставить форсунки-веера, помните, что они особо уязвимы в морозы – замерзают куда быстрее струйных, так что лучше заказывать их с подогревом. Если же капот на вашей машине имеет острый угол, при установке форсунок нужно подрегулировать направление распыления путем подкладки под их заднюю часть уплотнителя. Другой же вариант — это сделать подогрев бачка омывателя.

Преимущества и недостатки

Нет ничего ужасного в том, чтобы эксплуатировать автомобиль с классическими струйными форсунками. Они также обладают определёнными преимуществами, имеют ряд достоинств.

Задуматься о замене можно, если преимущества веерных систем перевесят возможные недостатки.

У веерных форсунок выделяют несколько ключевых достоинств:

  • равномерное распределение омывающей жидкости. При подаче воды она попадает на поверхность ветрового стекла плотным слоем мелких капель. Распределение происходит по всей охватываемой стеклоочистителями поверхности, а иногда даже за её пределы. Это уже зависит от настроек. Отдельные струи на одну зону льют основную массу жидкости, пропуская остальные участки. От этого дворники хуже справляются с задачей по удалению загрязнений;
  • повышается эффективность работы щёток стеклоочистителя. Это вытекает из первого преимущества, поскольку дворники движутся по увлажнённой поверхности вдоль всей своей рабочей зоны. Струя оставляет после себя сухие и загрязнённые участки. Из-за этого дворникам приходится часть пути проходить по сухой пыли и грязи;
  • вееры лучше справляются с удалением засохших насекомых и прилипших твёрдых загрязнений. Некоторым кажется, что струя лучше удаляет твёрдую грязь. По факту мелкие капли попадают на всю поверхность загрязнения, размягчают её быстрее и помогают дворникам завершить очистку;
  • снижается количество образующихся царапин. Когда дворник проходит по сухой поверхности, которую не сумела увлажнить струя классической форсунки, щётка царапает стекло. Если при этом имеется слой пыли или грязи, абразивные свойства значительно увеличиваются. В итоге лобовое стекло покрывается мелкими царапинами, постепенно теряется привлекательный внешний вид;
  • падает расход стеклоомывательной жидкости. Это происходит не на всех автомобилях, но на большинстве транспортных средств. Хотя жидкость для омывателя не самый дорогой расходник, даже такая экономия имеет значение.

Кто-то скажет, что за подобные преимущества придётся платить. Но нет, цена вполне адекватная. Форсунки веерного типа не обходятся значительно дороже струйных жиклеров, потому тратить на них целое состояние не придётся. Стоимость никак нельзя относить к недостаткам.

Но минусы у вееров действительно есть. Здесь выделяют два основных негативных момента.

  1. Обмерзание. Из-за особенностей своей конструкции веерная форсунка менее защищена от отрицательной температуры. Потому они способны чаще обмерзать, нежели струйные аналоги. Для решения этой проблемы разработали специальные форсунки, оснащённые системой подогрева. Если вы проживаете в регионе с очень холодной зимой, есть смысл установить подогрев. В таких условиях и струйные модели могут обмерзать, потому называть этот недостаток сугубо прерогативой веерных распылителей не стоит.
  2. Покрытие водой большой площади ветрового стекла. Достоинство иногда выступает в качестве недостатка. Поскольку всё стекло покрывается мелкими каплями, до момента, пока по нему не пройдёт стеклоочиститель, нарушается видимость дороги для водителя. При сложных условиях даже секундная потеря контроля над ситуацией может стать причиной неправильного действия водителя. Но и этот минус условный. При правильной настройке работы щёток водитель быстро получает хороший обзор после нанесения распылённой жидкости из бачка стеклоомывателя.

Несмотря на условность недостатков, их также следует учитывать при выборе оптимального варианта форсунок для своего автотранспортного средства.

Если вас полностью удовлетворяют веерные устройства, это станет прекрасным дополнением стеклоочистителям на автомобиле. Но дополнительно придётся научиться самостоятельно чистить и регулировать вееры. В этом ничего сложного нет, потому каждый автовладелец должен справиться с поставленной задачей.

Форсунки омывателя стекла, какие задачи должны решать форсунки

Если форсунки работают неэффективно или неправильно, очищение лобового стекла будет происходить гораздо дольше, а омывающая жидкость будет израсходоваться быстрее, что довольно неприятно. Обычно, проблемы появляются в зимний период, когда из-под колес впереди идущих и встречных автомобилей летят грязные брызги, но убрать их со стекла уже не так легко.

Для этого необходима специальная омывающая жидкость с чистящими присадками, но даже они бессильны, когда форсунки работают некорректно. Отличное решение в данной ситуации — замена форсунок, однако не на штатные, эффективность которых оставляет желать лучшего, а на более экономные и производительные, т. н. веерные форсунки, которые гораздо экономнее и равномернее распыляют омывающую жидкость, что обеспечивает быструю и качественную очистку лобового стекла.

Веерные форсунки

Для выполнения очистки важно чтобы дворники не растягивали пыль по сухому стеклу. Веерные форсунки представляют более удобное решение в распылении жидкости. В такой системе омыватель стёкол разбрызгивается по принципу дождя по всей рабочей поверхности

К преимуществам этого способа можно отнести такие параметры:

В такой системе омыватель стёкол разбрызгивается по принципу дождя по всей рабочей поверхности. К преимуществам этого способа можно отнести такие параметры:

  • Равномерное покрытие моющим раствором всей площади стекла;
  • Дворники начинают движение по уже смоченной поверхности;
  • Экономный расход омывателя стёкол благодаря рассеиванию;
  • Уменьшение микроцарапин вследствие отсутствия сухого трения.

У такой технологии есть и слабые стороны. Конструкция веерных форсунок более восприимчива к низким температурам, и для предотвращения замерзания устанавливается дополнительная система подогрева.

Виды форсунок

Возможности омывателя стёкол зависят от марки машины и её года выпуска. Такое устройство легко заменить на штатную или более универсальную модель. В этом случае будет необходима регулировка форсунок омывателя, которая позволит задать нужное направление подачи жидкости. Их использование такое же простое, как и установка. Форсунки бывают всего двух видов и отличаются по функциональности.

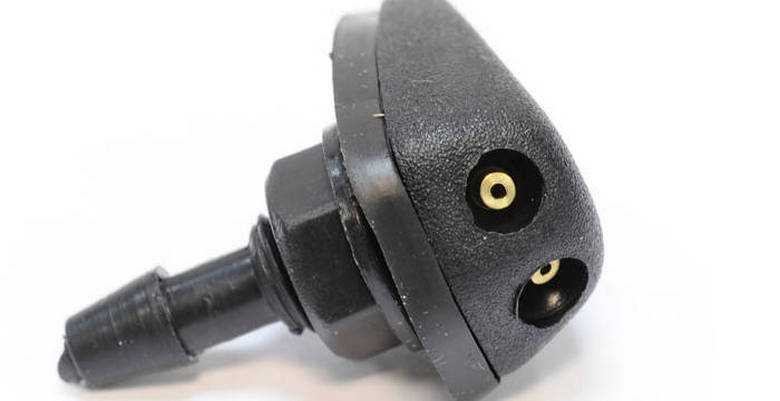

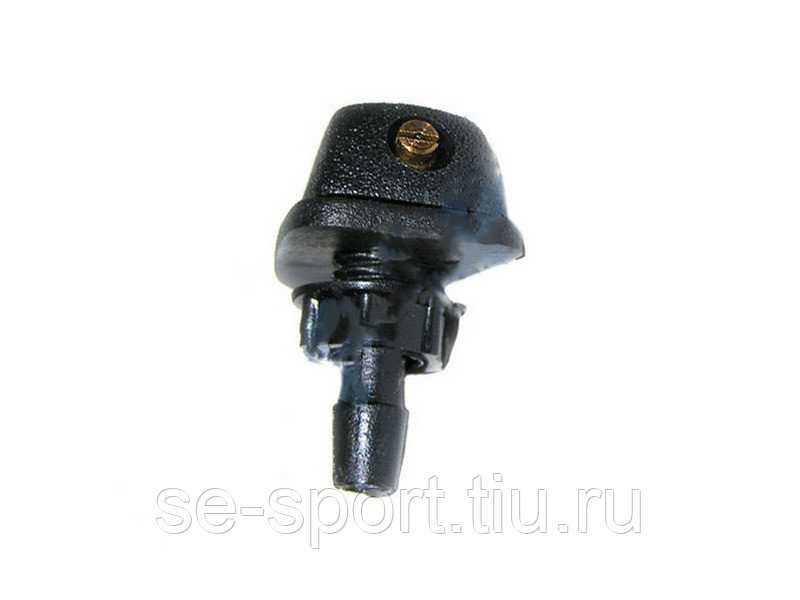

  • Струйные – имеют форму цилиндра, в нижнем крае которого установлен штуцер. При подключении к шлангу поступающая вода рассеивается через распылитель, находящийся сверху. Процесс настойки выполняется с помощью регулировочного винта;

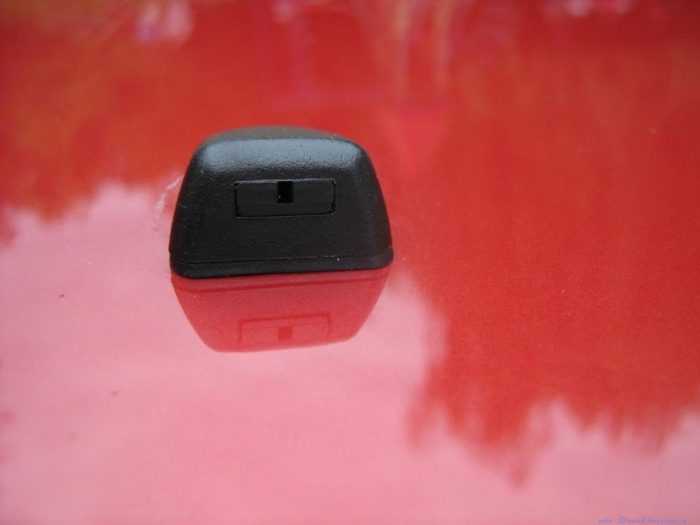

  • Веерные – позволяют охватить большую площадь благодаря нескольким отверстиям для распыления. Обычно в таком устройстве установлено не менее 3 форсунок, а их каналы имеют меньший диаметр чем струйные модели.

Стоит отметить, что омыватель заднего стекла также может иметь разную конфигурацию и мало отличается от устройства, расположенного спереди. Наибольшей популярностью пользуются веерные форсунки, применение которых стало нормой в новых моделях автомобильной техники. Их можно установить на любую машину благодаря универсальности и простоте монтажа.

Замена форсунок омывателя лобового стекла

Хороший обзор во время движения – это главное условие безопасности. В плохую погоду, когда остекление заливает дождём и грязью или летом, когда сбитые насекомые лепятся всплошную, обзор обеспечивает система очистки лобового стекла. При этом не последнюю роль играет омыватель и в частности, форсунки. От того насколько они эффективно работают, зависит качество очистки остекления. Как и любая другая деталь, форсунки со временем выходят из строя, и их приходится либо чистить или заменять новыми. Сразу возникает вопрос, какие покупать форсунки, те, которые ранее были установлены или новые, более эффективные?

Какие выбрать форсунки омывателя?

Ранее на автомобилях устанавливались форсунки струйного типа. Они разбрызгивали жидкость на стекло струёй, направленной в одну точку. На современных моделях машин используются веерные форсунки омывателя лобового стекла. Их основное конструктивное отличие от струйных устройств в количестве сопел. Плюс к этому диаметр отверстий по сравнению со струйными форсунками меньше. За счёт этого разбрызгивание жидкости происходит под большим давлением веером. При этом сразу покрывается значительная площадь лобового стекла.

Сегодня наиболее востребованными и надёжными считают форсунки веерного типа торговых марок Volvo и Toyota. Если у вас автомобиль старой модели, на котором установлены струйные жиклёры, рекомендуется замена форсунок омывателя лобового стекла устройствами веерного типа. Для этого придётся выполнить небольшие доработки. Однако это вполне будет оправдано.

Самостоятельная замена форсунок омывателя лобового стекла

Для замены форсунок омывателя в первую очередь необходимо снять старые жиклёры. Сначала следует открыть капот и отсоединить шланги подвода жидкости к форсункам. Затем аккуратно надавите на форсунку с внутренней стороны капота, она должна легко выйти вверх. Если этого не происходит, подденьте форсунку тонкой отвёрткой с внешней стороны и извлеките её.

Установку новых форсунок произведите в обратной последовательности. Перед этим внимательно посмотрите штатное отверстие для форсунки и конструкцию самого жиклёра. Возможно, потребуется подстройка по высоте. В таких случаях рекомендуется снизу форсунки подложить уплотнитель.

Чистка форсунок омывателя

Если форсунки омывателя работают плохо, что заметно по качеству струи, возможно, они засорились. В этом случае необходимо их почистить. Для этого вам понадобится компрессор, булавка (иголка или тонкая струна), большой шприц, вода и мыло.

Сначала убедитесь в том, что причина неполадок действительно в засорении форсунок. Проверьте наличие воды в бачке. Если вода есть, снимете шланги подвода жидкости к форсункам и включите омыватель. Хорошая струя воды из трубок будет свидетельствовать об исправном состоянии остальной системы. Значит, действительно проблема в форсунках.

  • Чистка компрессором. Для начала отсоединяем шланг подвода жидкости и хорошо промываем форсунку мыльной водой от грязи и мусора. После этого вставьте в сопло форсунки шланг от компрессора и продуйте.
  • Промывка шприцом. Набираем воду в шприц и промываем струёй сопло жиклёра в обратном направлении. Грязь должна вылиться вместе с водой.
  • Чистка булавкой. Иголкой, булавкой или тонкой струной прочистите входящее и выходное отверстие форсунки насколько это возможно. После этого промойте сопло водой с помощью шприца.

Если в результате чистки отверстий работоспособность форсунок не восстановилась, придётся их снять и замочить на ночь в мыльном растворе. После этого необходимо повторить чистку с промывкой, как указано выше.

Если на вашем автомобиле установлены форсунки разборной конструкции, их можно разобрать и почистить. Для этого снимаем концевую втулку и извлекаем шарик с пружиной. Всё хорошо чистим и промываем. Затем производим сборку в обратном порядке.

  • Перед промывкой форсунки в обязательном порядке необходимо предварительно отсоединить шланг подвода жидкости. В противном случае мусор попадёт в систему, что приведёт к выходу их строя других элементов или к повторному засорению жиклёров.
  • Использовать острые металлические предметы (булавки, иголки или струны) нужно аккуратно. Избегайте повреждения калиброванных отверстий, что может привести к выходу из строя форсунки. Особенно это актуально при чистке тех жиклёров, в конструкции которых предусмотрены шариковые распылители.
  • Если засорение форсунок происходит регулярно, проверьте наличие мусора в бачке для омывающей жидкости. После чистки форсунок рекомендуется промыть всю систему.

Веерные форсунки

Для выполнения очистки важно чтобы дворники не растягивали пыль по сухому стеклу. Веерные форсунки представляют более удобное решение в распылении жидкости

В такой системе омыватель стёкол разбрызгивается по принципу дождя по всей рабочей поверхности. К преимуществам этого способа можно отнести такие параметры:

  • Равномерное покрытие моющим раствором всей площади стекла;
  • Дворники начинают движение по уже смоченной поверхности;
  • Экономный расход омывателя стёкол благодаря рассеиванию;
  • Уменьшение микроцарапин вследствие отсутствия сухого трения.

У такой технологии есть и слабые стороны. Конструкция веерных форсунок более восприимчива к низким температурам, и для предотвращения замерзания устанавливается дополнительная система подогрева.
