Устанавливаем на ваз 2110 противотуманные фары

Какие противотуманные фары лучше поставить на ваз-2114: выбор птф – taxi bolt

Подключаем фары

Существует два основных пути подключения, от которых в дальнейшем также будет зависеть и то, как правильно отрегулировать противотуманные фары.

Первый, и самый элементарный – это обычное подключение всей системы проводов. Зачастую на такую установку уходит около 15-20 минут. Все просто, ведь для того, чтобы подключить фару нужно вставить все необходимые провода в правильные разъемы. В заводской схеме уже стоят самые важные детали

Важно осознавать, что подбирать фары нужно исключительно под свой автомобиль. В комплекте должна быть кнопка и само оборудование

Не забудьте, что каждый провод нужно тщательно изолировать.

Монтаж начинается со снятия центральной панели , под которой и скрываются необходимые провода. Именно в этот момент стоит проверить наличие всех элементов, например, реле, кнопки и так далее. Иногда требуется полная замена всех деталей, в том числе и проводов.

Нужный нам провод находится возле лампочек, ведущих к печке, на конце которого вы увидите релейный контакт, к которому мы и подключим фары. Для этого присоедините один провод к кнопке, а второй – к найденному релейному контакту

Важно сделать так, чтоб цепь замкнулась

На видео как подсоединить противотуманные фары:

Сложнее, когда в автомобиле нет проводки и провода нужно проложить самостоятельно. В этом случае помимо непосредственно фар нужно приобрести выключатель, реле и предохранитель. Медные провода в изоляции следует аккуратно проложить так, чтоб в итоге от кнопки провод шел под педалью к аккумулятору, а оттуда, как и в ситуации с встроенной проводкой, к фарам.

Подключить противотуманки несложно, если в автомобиле уже имеется проводка для их питания, нужно убедиться, что размеры фар и штекеров подходящие. Если же электрическую цепь нужно проложить самому, то запаситесь изолированным медным проводом, реле, выключателем и предохранителем. Последний выбирайте в зависимости от мощности фар. Можно подключить эти приборы от аккумулятора через выключатель. Контакты ламп подключают попарно в одну цепь и подсоединяют один к «-» клемме, а другой к «+».

Еще один вариант схемы: основа из первого способа, но от кнопки питания прибора цепь подключают к любому из проводов , в котором возникает напряжение, когда включают зажигание.

Горная часть

Процесс регулировки

Эти работы можно разделить на два этапа – подготовка всего необходимо и непосредственно настройка светового потока. Рассмотрим каждый из них более подробно.

Подготовительные работы

На этой стадии надо проделать следующие действия:

В первую очередь убедитесь, что ваше оборудование работает верно и включается отдельно, а не совместно с ближним светом фар. Если у вас все сделано кустарным способом, переделайте конструкцию так как положено, схема, расположенная ниже, подскажет правильный порядок подключения.


Схема довольно проста, и в ней разберется даже неопытный автовладелец

  • Далее необходимо проверить надежность крепления ваших ПТФ, если они болтаются, то настройка будет бесполезна. Еще один важный нюанс – давление в шинах, оно должно быть одинаковым, чтобы автомобиль стоял без наклона.
  • Для настройки следует найти ровную площадку со стеной или ровным сплошным забором перед ней. После этого отмеряется расстояние от земли до оси положения противотуманных фар, и на стене отчерчивается горизонтальная линия на этой высоте.
  • Затем выставляется автомобиль на расстоянии 5 метров от поверхности, на этом подготовку можно считать завершенной, как видите, тут нет ничего сложного, вы своими руками проделаете все действия буквально за 10 минут.

Настройка

Теперь непосредственно рассмотрим, как отрегулировать противотуманные фары ВАЗ 2110, инструкция по проведению работ выглядит следующим образом:

Примерная схема регулировки, где N – ось расположения ПТФ

Когда расстояние выставлено, можно приступать к регулировке высоты. Опять же, лучше настраивать каждую фару отдельно, центр светового потока должен быть на оси расположения световых элементов, настройка производится с помощью специального винта, расположенного сбоку, для этого в обрамлении присутствует отверстие для отвертки.

После окончания работ вы получаете свет, соответствующий нормам, который будет обеспечивать отличную видимость даже в самых сложных условиях. На фото показан пример ПТФ с ксеноновым светом, яркость этого варианта намного выше, чем стандартных модификаций с лампами накаливания. Не забывайте про коррекцию, если, к примеру у вас установлен фаркоп и вы буксируете прицеп.


Ксенон светит очень ярко, и без настройки он может слепить встречный транспорт

Руководство по замене лампы

Менять лампочки в ПТФ удобнее на подъемнике или смотровой яме. Для этого нужно приобрести либо такую же лампочку, как стояла, либо подходящую по параметрам. Поменять лампочку несложно.

Для этого следует выполнить последовательность действий:

  1. Для снятия оптики необходимо открутить крепежные болты.
  2. Сначала нужно сдвинуть резиновую защиту, чтобы добраться до колодки питания ПТФ.
  3. Затем следует отсоединить колодку от оптики.
  4. Чтобы снять лампочку, нужно аккуратно нажать на один конец защелки и сдвинуть вниз.
  5. Лампочку вынимают вместе с цоколем. Галогенка имеет несколько контактов, которые следует запомнить, чтобы правильно установить новую.
  6. Далее необходимо установить новое изделие так, чтобы совпали все контакты. Если ошибиться лампа противотуманной фары светить не будет.
  7. Сборка производится в обратном порядке.
  8. После сборки нужно проверить работу оптики.

Замена противотуманок на других марках автомобилей зависит от особенностей их конструкции. Есть машины, на которых противотуманки находятся вместе с головным светом, в этом случае понадобится небольшая разборка оптики. Примером может быть Лада Калина.

 Загрузка …

Руководство по установке

На ВАЗ 2110 или даже — вполне разумное решение, ведь эта оптика позволяет отлично справиться с проблемой освещения дороги в туман. Если автовладелец никогда ранее не сталкивался с такой задачей, то ему наверняка будет интересно узнать, как подключить противотуманные своими силами. Подробнее об этом мы расскажем ниже.

Инструменты и материалы

Чтобы установить или ксенон в ПТФ, вам понадобятся:

  1. Сами фары, которые можно приобрести в любом магазине. Отечественные магазины могут поставлять фары в двух вариациях — для центральный консолей старого образца оптимально использовать ПТФ для «десяток», но если ваша машина оснащена новой торпедой, то понадобится оптика для ВАЗ 2115. В данном случае разница заключается в кнопках включения оптики.
  2. Мультиметр для замера напряжения.
  3. Контрольная лампочка с проводом.
  4. Упаковка термоусадки.

Если вы решите использовать ксенон в противотуманки, то дополнительно вам также потребуется ксеноновый комплект.

Схема подключения

Как правильно подключить противотуманки на свое авто:

  1. Сначала нужно открыть блок с предохранителями и выкрутить один саморез, после чего само устройство нужно развернуть. Зеленым цветом на фото отмечены провода, которые нужно будет подключить дополнительно. Цифрой 1 отмечается кабель, передающий положительный заряд, можно проверить при помощи контрольной лампы. Соединение этого провода осуществляется с реле на разъем 20, что касается провода под цифрой 2, то это также плюс и его нужно подключить к реле на ножку 87.
  2. Далее, к предохранительным элементам нужно подключить провода, которые впоследствии разойдутся на левый и правый фонари. Производится монтаж проводки, на выход с двойным контактом «мама» подключается соответствующий провод (также с выходом «мама» на обоих концах), длина которого должна составлять 30 см.
  3. После этих действий нужно вставить кабеля с одиночными контактами типа «мама» в белый разъем на блоке. Что касается разъема с двойной «мамой», то его необходимо вывести из блока и подключить к выходу «папа», который расположен сзади от кнопки открытия багажного отсека.
  4. Далее, черный кабель, который отмечается цифрой 3 и идет от выхода 87, следует провести от верхней части БП, этот провод является минусом. Здесь вы сможете увидеть провода, которые были установлены еще на заводе, они подведены под гайку, которую можно открыть ключом на 10. Кабель, который отмечается цифрой 4, обеспечивает активацию и деактивацию оптики.

Есть несколько вариантов, откуда можно проложить кабель управления противотуманками:

Как вариант — от габаритный огней напрямую, без использования переключателя. В этом случае противотуманная оптика будет автоматически включаться вместе с габаритными огнями.

  1. Еще один вариант — от тех же габаритных огней последовательным образом, но уже с использованием переключателя. В данном случае, на регулятор переключения противотуманными фонарями будет поступать напряжение. Однако включаться оптика будет только в случае нажатия на кнопку.
  2. Еще один вариант — от системы зажигания через переключатель. То есть когда водитель будет включать зажигание, на переключателе оптики будет присутствовать плюс. Как и в предыдущем случае, включаться фонари будут только после активации переключатели.
  3. В моторном отсеке следует отключить провода, который подводятся к регулятору контроля жидкости и расширительному бачку омывателя. Чтобы сделать это, выкрутите гайку фиксации омывателя и демонтируйте колодку с проводами, которая расположена под левым лонжероном.
  4. Для разъему Ш-1 вам потребуется три кабеля — один желтый и два черно-желтых.
  5. После этого нужно будет отрезать два куска от желтого кабеля — их следует протянуть в салон транспортного средства. Проводка тщательно зачищается, к ней подключаются клеммы типа «папа». Выполнив эти действия, разъемы нужно подключить к колодке таким образом, чтобы отмеченный кабель подключился с черно-желтым проводом. Далее, колодку необходимо соединить и придать к жгуту два кабеля желтого цвета. Сделав это, бачок омывательного устройства можно установить на место.
  6. После этого вам понадобятся еще два отрезка провода, для каждого должна составлять 0.5 м. К этим проводам необходимо подключить клемму под массу, после чего зафиксировать ее к шпильке вместе с кабелем массы от оптики.
  7. Кабель от ПТФ нужно протянуть от переднего лонжерона и вывести туда, где будет фиксироваться сам фонарь. К каждому из кабелей необходимо подключить клемму массы.
  8. После этих действий скобы монтируются на сам бампер, а на провода подключаются колодки клеммы. Завершающим этапом будет монтаж лампочек в фонари (автор видео — канал proVAZ-2110).

Требования к установке ПТФ

Насколько самостоятельная установка противотуманных фонарей законна и не вызовет ли проблем при встрече с сотрудниками ГИБДД? Рассмотрим выдержки из стандартов, по которым ПТФ устанавливает производитель (ГОСТ 8769–75 и ГОСТ 41.48–2004):

  1. Количество фонарей – 2 шт.
  2. Установка по высоте – не ниже 25 см от дорожного полотна, но ниже фонарей ближнего света.
  3. Установка по ширине – не дальше 40 см от габаритных огней.
  4. Угол покрытия вертикальный – 5-10 градусов.
  5. Угол освещения дорожного покрытия (горизонтальный) – 45-55 градусов.
  6. Включаются ПТФ только вместе с габаритными огнями.

Виды приборных панелей и расположение кнопки противотуманных фонарей

Как я уже отмечал выше, в зависимости от модификации автомобили ВАЗ 2110 комплектуются двумя типами панелей: так называемой старой и европанелью. Если у тебя установлена европанель, то место для установки кнопки включения противотуманных фонарей расположено слева от руля, причем эта кнопка размещается в непосредственной близости от кнопки включения габаритных огней.

Выбор противотуманных фар на ВАЗ 2110

Ассортимент ПТФ на ВАЗ 2110 сегодня довольно широк: большие и маленькие, круглые и квадратные, желтые и белые. Какие выбрать? Тут все будет зависеть от твоего вкуса и финансовых возможностей, но несколько советов я все же осмелюсь дать.

  1. Желтый свет меньше поглощается водой (а туман и дождь – это вода). Значит, желтые ПТФ будут давать более высокое качество светового пятна, чем белые той же мощности, и при этом они не будут слепить встречных водителей.
  2. Форма фар значения не имеет, главное, они должны как можно лучше подходить к посадочным местам твоего бампера.
  3. Не стоит брать очень дорогие фары именитых брендов. Чаще всего такие компании берут огромные деньги только за то, что они известны (так называемая доплата за бренд).
  4. Перед покупкой возьми фару в руки и внимательно осмотри качество изготовления корпуса и стекол. Даже по весу и внешнему виду ты почувствуешь, стоящая это вещь или барахло, которое развалится после 100 км пробега.

Ниже я приведу некоторые распространенные и доступные модели ПТФ для ВАЗ 2110, которые действительно заслуживают внимания.

PL-519DLВ W ВАЗ
Китай
DLAA
Светодиодные, стекло белое, гладкое
1 200

ПТФ ВАЗ 2110
Италия
Magneti Marelli Automotive Lighting
Накаливания, стекло рифленое белое
930

Bosch ВАЗ
Россия
г. Рязань
Накаливания, стекло рифленое белое
890

Фара противотуманная ВАЗ 2110
Россия
Lada
Накаливания, стекло рифленое желтое
520

Противотуманные фары для а/м ВАЗ 2110-11-12
Россия
Ставр
Светодиодная, стекло белое гладкое, корпус хромированный
800

Фара противотуманная «Освар» для а/м ВАЗ
Россия
Авто Старт
Накаливания, стекло белое, рифленое
850

HY-174-2LED ВАЗ
Россия
Авто Ключ
Светодиодные, стекло белое, линзы
900

Hella FF 75 ВАЗ
Германия
Hella
Накаливания, наружные, стекло белое, гладкое + комплект для монтажа (реле, кнопка и пр.)
5 000

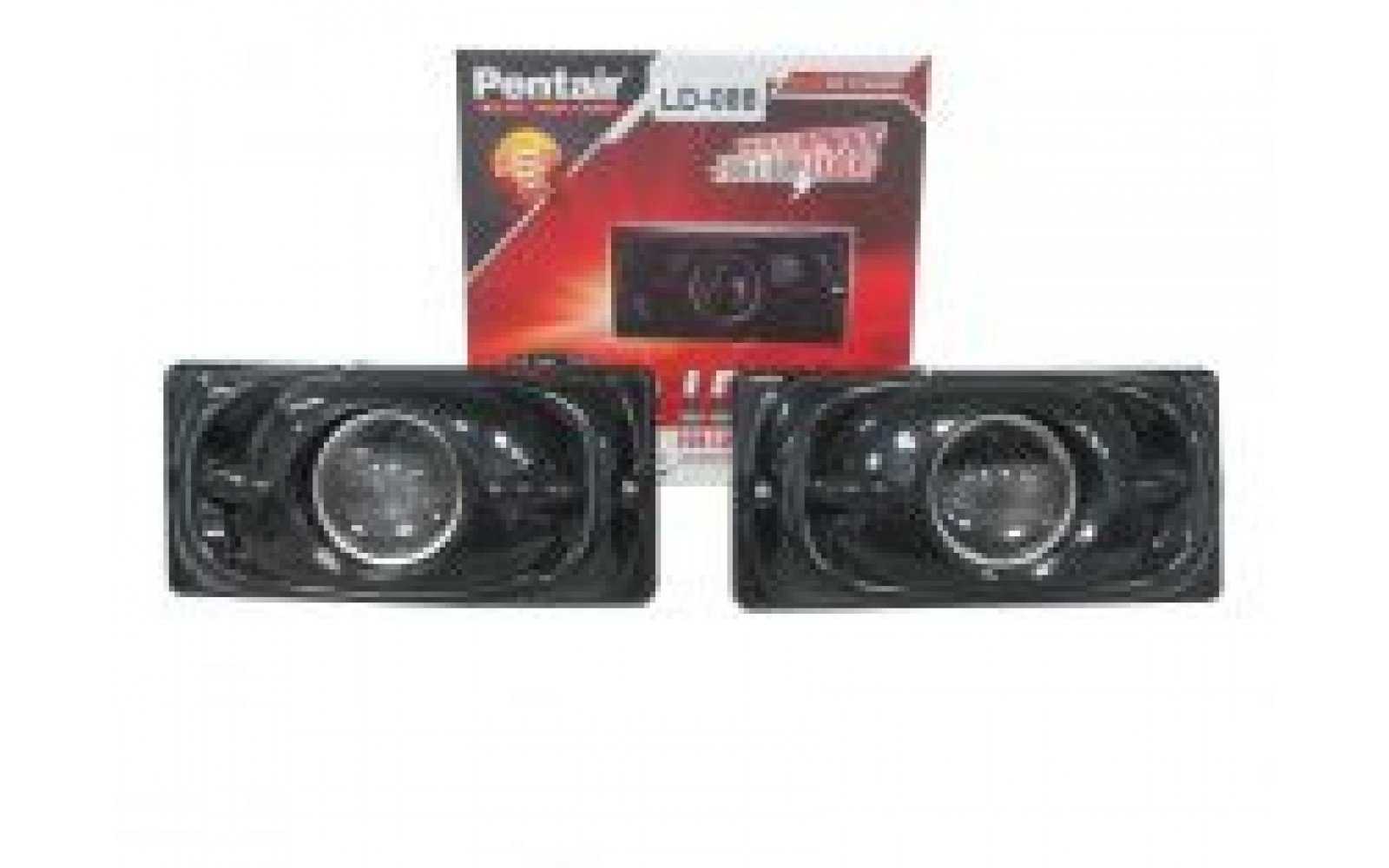

LD-088
Китай
DLAA
Светодиодные, стекло белое, линзы
1 100

Статьи посвященные ПТФ:

Как установить противотуманные фары? Если на вашем автомобиле нет противотуманок, то можно купить установочный комплект и вмонтировать фары самостоятельно, оставив при этом родной бамперКакие противотуманные фары выбрать?

На Самары существуют 3 вида ПТФ + подходящие аналоги. Возникает вопрос, какие из них светят лучше? Как определить подделку ПТФ “Киржач”?

Сегодня на рынке полно подделок на ПТФ Киржач, т. к. он считается лучшим среди остальных конкурентов.

Поэтому перед покупкой важно уметь отличать подделку от оригинала. Не работают противотуманки, что делать?. Куда смотреть, и где искать причину неисправности, если ваши противотуманные фары не работают

Куда смотреть, и где искать причину неисправности, если ваши противотуманные фары не работают.

12 привычек, которые влияют на поведение за рулем

Большой улов

Установка, подключение и регулировка ПТФ

В зависимости от типа противотуманных фар, монтаж может быть более простым или сложным. Проще установить ПТФ там, где места для установки уже есть и просто прикрыты заглушками. Если таких мест нет, тогда их потребуется вырезать или высверливать. В случае с ВАЗ некоторые владельцы также иногда меняют весь бампер (например, от 2115 с отверстиями под ПТФ).

Что касается регулировки ПТФ, такая возможность на многих авто не предусмотрена. В том случае, когда  на нерегулируемых ПТФ требуется регулировка фар по причине  того, что туманки слепят или светят не на дорогу, для изменения углов наклона используются специальные прокладки, устанавливаются накладки и т.д. Кстати, чтобы отрегулировать свет, нужен специальный стенд, при помощи которого удается отрегулировать ближний и дальний свет, а также ПТФ.

Противотуманные фары ваз 2110 схема подключения

Схема подключения противотуманок.

подключение вариант 1

1) Открываем блок с предохранителями, после этого выкручиваем саморез, вытаскиваем и переворачиваем блок предохранителей. Провода, отмеченные зеленым цветом, с завода не идут, их необходимо добавлять.

Обратная сторона блока предохранителей.

2) От бухты проводов идущих в комплекте отрезаем два проводка по 15сантиметров каждый. На концах обоих проводов крепим разъемы “мама”.

Красный провод, отмеченный на рисунке 2 цифрой 1, является плюсовым, можете даже проверить контрольной лампочкой. Протягиваем его к ножке под номером тридцать с обратной стороны реле.

Подключаем первый плюсовой провод.

3) Провод, обозначенный на рисунке номер 4 цифрой 2, является полюсом, идущим от ножки 87 обратно к блоку предохранителей.

Подключаем второй плюсовой провод.

4) Подводим к предохранителям на рисунке 5 (они предназначены для ПТФ) красные плюсовые провода, после чего они расходятся по одному на правую и левую фары.

Предохранители для ПТФ (по 10ампер) установленные с завода.

5) Монтируем провода, как показано на рисунке 7. К разъему с двойной “мамой” прикрепляем тридцатисантиметровые провода с “мамами” на концах.

Создаем удобное монтажное соединение.

6) Вставляем провода с одиночными “мамами” в белый штекер, в местах, выделенных кружочками на блоке предохранителей.

Места подключения одиночных “мам” на блоке предохранителей.

7) Разъем с двойной мамой выводим из блока предохранителей и подключаем к разъему двойной ”папа”, который находится позади кнопки открывания багажника.

Подключаем наш разъем к разъему за кнопкой открывания багажника.

Минус и провод включения ПТФ.

Несколько вариантов, откуда протянуть провод управления ПТФ.

1) От габаритных огней напрямую, при включении габаритов у нас включается ПТФ.

2) От габаритов с дополнительной кнопкой. Тогда включение габаритов лишь подает питание на кнопку, а уже сама кнопка включает ПТФ.

3. Проводим провод от замка зажигания через кнопку, как в способе 2. Это наиболее удобный вариант.

На фото №11 цифрой 1 выделено реле включения ПТФ, а цифрой 2 — место, для реле электроподъемников. От него берем два провода, удлиняем и выводим на кнопку включения фар

Один из них (розовый тонкий в нашем случае) при включении зажигания появится “плюс”, а черный провод будет «минус».
Для правильного подключения ПТФ, важно знать, что левый выход располагается около радиатора, под левой фарой головного освещения, и легко крепится хомутом к кузову машины. Симметрично под правой фарой находится правый выход.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

  • мультиметр (мультитестер);
  • контрольную лампочку;
  • комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
  • плоскогубцы;
  • кусачки;
  • гаечные ключи 8х10, 12х14;
  • лёгкий молоток;
  • изоленту;
  • упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

  • ПТФ — 2 шт.;
  • рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
  • клавишу с жёлтым индикатором-подсветкой;
  • реле;
  • провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
  • соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
  • колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
  • болты М8х45 — 4 шт.;
  • «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Противотуманная фара вставляется в специальную рамку, с помощью которой крепится в отверстии переднего бампера

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

  1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
  2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
  3. Снять плюсовую клемму с аккумулятора.
  4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
  5. Открутить отвёрткой саморез и извлечь блок.

Монтажный блок с предохранителями находится с левой стороны вблизи левой ноги водителя

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Расположение и предназначение плавких предохранителей в монтажном блоке ВАЗ 2110, 2111, 2112 указано на внутренней стороне защитной крышки

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Электрическая схема подключения противотуманных фар ВАЗ 2110, 2111 и 2112 с помощью клавиши с подсветкой и реле

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

Простое подключение своими руками противотуманных фар на ВАЗ 2110 и ВАЗ 2111 со старой передней панелью без подключения реле включения ПТФ

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Выбираем производителя фар

Водителям, в первую очередь, всегда важен хороший ближний свет. Фары Киржач оснащены линзой для ближнего света и, соответственно, отражателем для дальнего. Bosch использует отражатели в обоих случаях. В отличии от отражателя, линза имеет значительно более четкую световою линию, помимо этого, осветительные приборы «Киржач» можно вполне законно «комплектовать» ксеноном, что не предусмотрено для «Бош». Однако если сравнивать результаты обзора специалистов и мнения автовладельцев, то стоит отметить, что они несколько отличаются. Фары «Bosch» имеют слабую засветку с боковой стороны в ближнем свете, но, помимо этого, именно они вызывают предпочтение. Кроме этого, они имеют большую поверхность под ближний свет из-за отражателя. Это наилучшим образом сказывается на качестве автомобильного освещения дороги в пасмурную погоду.

Для того, чтобы в ночное время освещение было максимально продуктивным, выбрать качественную оптику не достаточно. Следует правильно фары отрегулировать, а также иметь чистые стекла (следует о стекла закрепляют на герметик, а вот на Bosch они держатся на уплотнителях. Это делает процесс замены стекол проще). Однако самым лучшим вариантом будет использование ярких галогеновых ламп для автомобильных осветительных приборов.

Немного отзывов

Каждый мастер сам выбирает комплектующие для автомобиля. Чтобы проще было сориентироваться, мы собрали отзывы о ПТФ на ВАЗ 2110 от автомобилистов:

Комментарий от пользователя Отзыв от lazutin09 Отзыв на Киржач

Противотуманные огни завода Киржач Автосвет зарекомендовали себя как недорогие и надежные, легко регулируются, дают ровный прямой свет, работают до 5 лет, цена оправдывает характеристики. Следом за ними идут Бош: хороший свет, герметичная защита от влаги и пыли, работают до 4 лет, немного дороже.

Комментарий от SVN Комментарий от Ронин Комментарий от Satch

Китайские огни на ВАЗ 2110, имеют непродолжительный срок службы, неровный световой поток, иногда приходят недоукомплектованные.

Сколько батареек типа АА нужно, чтобы запустить двигатель автомобиля?

Выводы

Теперь каждый может выбрать правильную противотуманку для своей десятки, конечно, посоветовавшись с кошельком и здравым смыслом. Ровных и хорошо освещённых всем дорог!
