Как заменить прокладку клапанной крышки? подробное руководство от мастеров сто renoshka.ru

Самостоятельная замена прокладки клапанной крышки ДВС

Если не говорить о конкретной модели автомобиля, то меняется прокладка следующим образом.

Первым делом отсоединяю все шланги и патрубки, которые присоединены непосредственно к клапанной крышке. Далее – откручиваю тросик привода педали газа. Затем отворачиваю болты и снимаю крышку. Затем снимаю старую прокладку.

Чтобы уплотнительный элемент работал эффективно и в будущем не было течей, важно тщательно очистить плоскости от масла. Также нужно тщательно обезжирить обе поверхности – и крышку, и ГБЦ

Для обезжиривания подойдет бензин или жидкость для очистки карбюраторов.

Далее можно устанавливать крышку на ГБЦ и затягивать болты

Здесь лучше использовать динамометрический ключ – важно не перетянуть

Типы, конструкция и характеристики прокладок клапанных крышек

Клапанная крышка с прокладкой и их место в силовом агрегате

Независимо от типа, все прокладки крышки клапанов имеют принципиально одинаковое устройство. Это плоская эластичная деталь, повторяющая форму плоскости прилегания крышки к головке блока цилиндров, и имеющая отверстия под крепеж и другие детали. Прокладка подкладывается под крышку, и за счет своей эластичности уплотняет щель между крышкой и ГБЦ (заполняя микронеровности и компенсируя небольшие отклонения их привалочных поверхностей от плоскости), обеспечивая ее герметизацию.

При этом прокладки могут иметь различную конструкцию:

Целые (безразрывные) — кольцевая прокладка или прокладка более сложной формы (например, под крышки двигателей с двумя распредвалами на ГБЦ) без разрывов, которая просто устанавливается под крышку;
Составные — прокладка с разрывами и вставками для герметизации входа распределительного вала или иных деталей;
Комплектные — кроме основной прокладки в комплект могут входить дополнительные кольцевые уплотнители для свечных колодцев и других отверстий в крышке.

Прокладки клапанных крышек можно разделить на несколько типов по материалу изготовления и применяемости с различными видами ГБЦ.

По материалу изготовления прокладки бывают:

Резиновые;
Резинопробковые;
Паронитовые;
Картонные.

Первых тип типа изделий изготавливаются на основе термостойкой и маслобензостойкой резины, которая подвергается модификации с помощью добавок и последующей вулканизации.

Резиновая прокладка крышки клапанов

Резиновая прокладка производится из различных сортов резины, она наиболее эластична, однако вследствие недостатков материала изготовления может значительно изменять свои характеристики при перепаде температур (размягчаться при высоких температурах, становиться менее эластичной на морозе) и в целом обладает меньшей долговечностью.

Резинопробковая прокладка крышки клапанов

Резинопробковые прокладки изготавливаются на основе резины, в которую добавлена гранулированная пробка или иные пористые наполнители. Такой материал обеспечивает высокую степень герметизации и вибрационной развязки, однако прокладки из него очень требовательны к качеству установки и монтажа крышки, зачастую они требуют дополнительной обработки жидким герметиком и имеют ограниченный срок службы.

Паронитовые прокладки изготавливаются из паронита — материала на основе резины с различными минеральными добавками, которая в дальнейшем подвергается формовке и вулканизации. Паронит может быть асбестовым и безасбестовым, однако сегодня производители отказываются от использования асбеста в пользу более безопасных материалов. Также прокладки из паронита могут быть обычными неармированными и армированными стальной проволокой, тонкой перфорированной жестью и т.д. Именно паронитовые прокладки крышек ГБЦ сегодня имеют самое широкое распространение вследствие своей высокой надежности, устойчивости к негативным воздействиям и неплохих герметизирующих качеств.

Картонные прокладки изготавливаются из специальных сортов плотной бумаги, прошедших обработку для приобретения устойчивости к маслам, бензину, воде и другим негативным воздействиям. Эти прокладки наиболее дешевы, однако они наименее надежны, поэтому сегодня они используются на самых простых двигателях.

По применяемости прокладки клапанных крышек можно разделить на две группы:

Для общих ГБЦ — в рядных и V-образных двигателях с общей для всех или одного ряда цилиндров головкой и крышкой;
Для раздельных ГБЦ — в двигателях с индивидуальными для каждого цилиндра головками и крышками.

Конструктивно прокладки для общих и раздельных головок не отличаются, они только имеют различные размеры под соответствующие крышки.

Прокладки крышки ГБЦ изготавливаются по стандартам автопроизводителей, а также они могут соответствовать отечественным стандартам ГОСТ 481-80, ГОСТ 15180-86 и другим.

Как самому проверить давление топлива в топливной рейке

Следующим шагом станет проверка давления топлива в топливной системе (топливной рампе). От давления горючего напрямую зависит стабильность работы двигателя при езде на различных режимах. Для такой диагностики можно приобрести специальное устройство, которое представляет собой особый манометр и различные переходники для подключения к топливной рейке (рампе).

Перед началом работ стоит учитывать повышенный риск возгорания топлива, которое может пролиться в подкапотное пространство

Для минимизации рисков необходимо соблюдать меры предосторожности, а также рекомендуется накрыть автомобильный генератор и другие элементы под капотом плотной тканью или другим подручным материалом.
Затем потребуется осуществить сброс давления топлива в системе посредством отключения предохранителя бензонасоса. Указанный предохранитель расположен на панели предохранителей

Для точного обнаружения элемента необходимо изучить руководство по эксплуатации конкретного автомобиля. После необходимо завести двигатель с отключенным бензонасосом. Мотор заглохнет после того, как израсходует остатки топлива в системе.
Следующим шагом станет подключение манометра к топливной рейке. Место для подключения чаще всего закрыто пластиковой заглушкой, которую нужно выкрутить. После откручивания откроется доступ к специальному клапану. Указанный клапан напоминает ниппель, устанавливаемый на колеса автомобиля. Затем штуцер нужно снять. Стоит учитывать, что при попытке снятия возможна течь бензина, так что следует заранее подготовить тряпки.
Теперь можно подключить шланг манометра к рампе, проверив надежность его крепления. После этого сам манометр следует вывести через кромку капота на ветровое стекло. Далее предохранитель бензонасоса устанавливается на место и производится запуск двигателя. После включения зажигания показания манометра фиксируются.
Различные модели автомобилей могут иметь разное давление горючего в топливной системе. Например, инжекторные 1.6-литровые агрегаты ВАЗ имеют показатель давления в топливной рампе около 4 атмосфер
При нормальном давлении в рейке показания манометра должны находиться в рамках около 300-380 кПа.
Далее автомобиль потребуется разогнать до 40-50 км/ч на третьей передаче, обращая внимание на показания манометра. При нормальной производительности бензонасоса они должны оставаться на той же отметке, что и при запуске двигателя.

Необходимо добавить, что для измерения давления топлива может также подойти обычный манометр, который используется для замера давления воздуха в шинах автомобиля. При этом стоит учесть, что такие манометры изначально предназначаются для замеров высокого давления до 16 атмосфер, тогда как топливные манометры ограничены пределом около 6 атмосфер. Также воздушный манометр может иметь заметную погрешность.

Как поменять прокладку клапанной крышки

Снимаем декоративную накладку двигателя

2. Послабляем хомут и снимаем шланг справа…

… и две трубки слева

3. Отключаем колодку проводов от датчика положения распредвалов. Делается это так — отверткой или, если позволяет толщина пальцев, тогда пальцем прижимаем металлический фиксатор, расположенный справа от колодки, к этой самой колодке и вынимаем колодку вверх.

Датчик положения распределительного вала Лачетти

4. Отключаем провода от свечей и убираем их в сторону.

5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

6. Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой

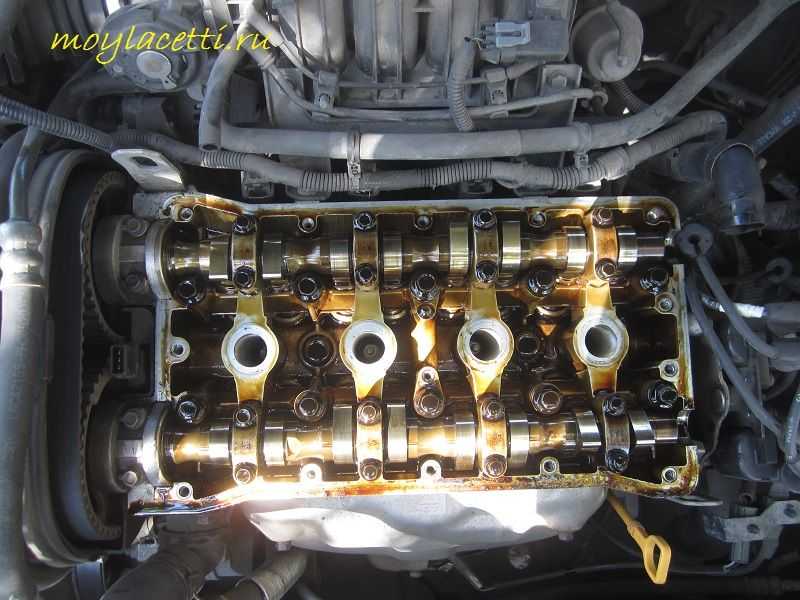

Вид со снятой клапанной крышкой

7. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ.

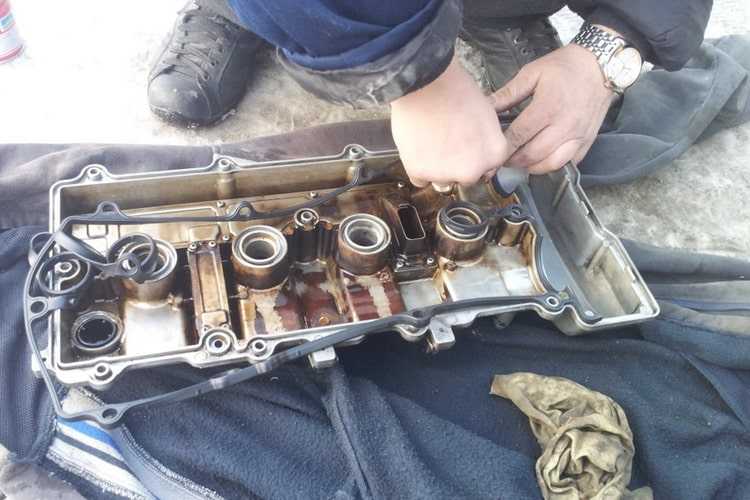

8. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера

Мойка клапанной крышки

Средство очень хорошее! Вымывает всё быстро, даже не нужно дополнительно обезжиривать.

9. Устанавливаем новые уплотнительные колечки в пазы на клапанной крышке

Вот такие изношенные колечки под болты клапанной крышки

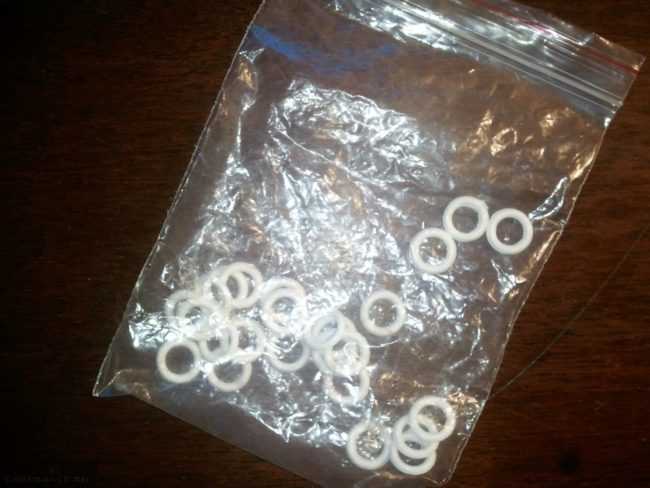

Колечки под болты клапанной крышки

10. Берем новую прокладку…

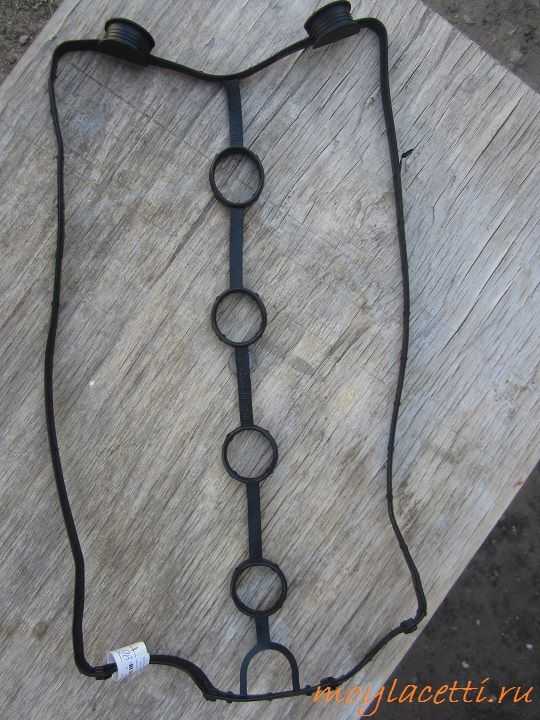

Прокладка клапанной крышки Лачетти

…и вставляем её в пазы клапанной крышки.

Внимание! Это оригинальная прокладка. Но лучше установить прокладку Elring 174.251

Эта прокладка предназначена для алюминиевых крышек двигателя A16DMS, но на наш двигатель подходит отлично! В конце будет ссылка на статью по этой теме, которую настоятельно советую посмотреть.

11. Наносим НЕМНОГО герметика на проблемные места на изгибах

Места, куда следует наносить герметик для монтажа клапанной крышки

Примечание: Не наносите много герметика! При затяжке болтов, он может «вылезти» внутрь клапанной крышки и, отвалившись, закупорить какой-нибудь канал! Не дай Бог, конечно.

12. Устанавливаем клапанную крышку в сборе с прокладкой на двигатель

Совет: Если при переворачивании клапанной крышки прокладка выпадает из пазов, можете в некоторых местах зафиксировать её солидолом или литолом.

13. Теперь устанавливайте все 15 болтов на место, но не затягивая их, так как затягивать их нужно в определённой последовательности.

14. Самый ответственный момент — затяжка болтов. Если есть динамометрический ключ, тогда будет проще — затягиваем болты с усилием 10Н.м.

Если такого ключа нет, тогда совет — затягивайте болты торцевым ключом одной рукой и получится так , как надо. Тянуть болты клапанной крышки сильно не нужно!

Будьте аккуратней. Представьте ситуацию, когда затянули 14 болтов, а 15-й сломался (ломаются они довольно легко). Тогда Вам нужно заново выкрутить все 14 болтов, снять крышку клапанов и удалить обломыш. А там герметик уже застыл практически… и получается такая ситуация, что врагу не пожелаешь.

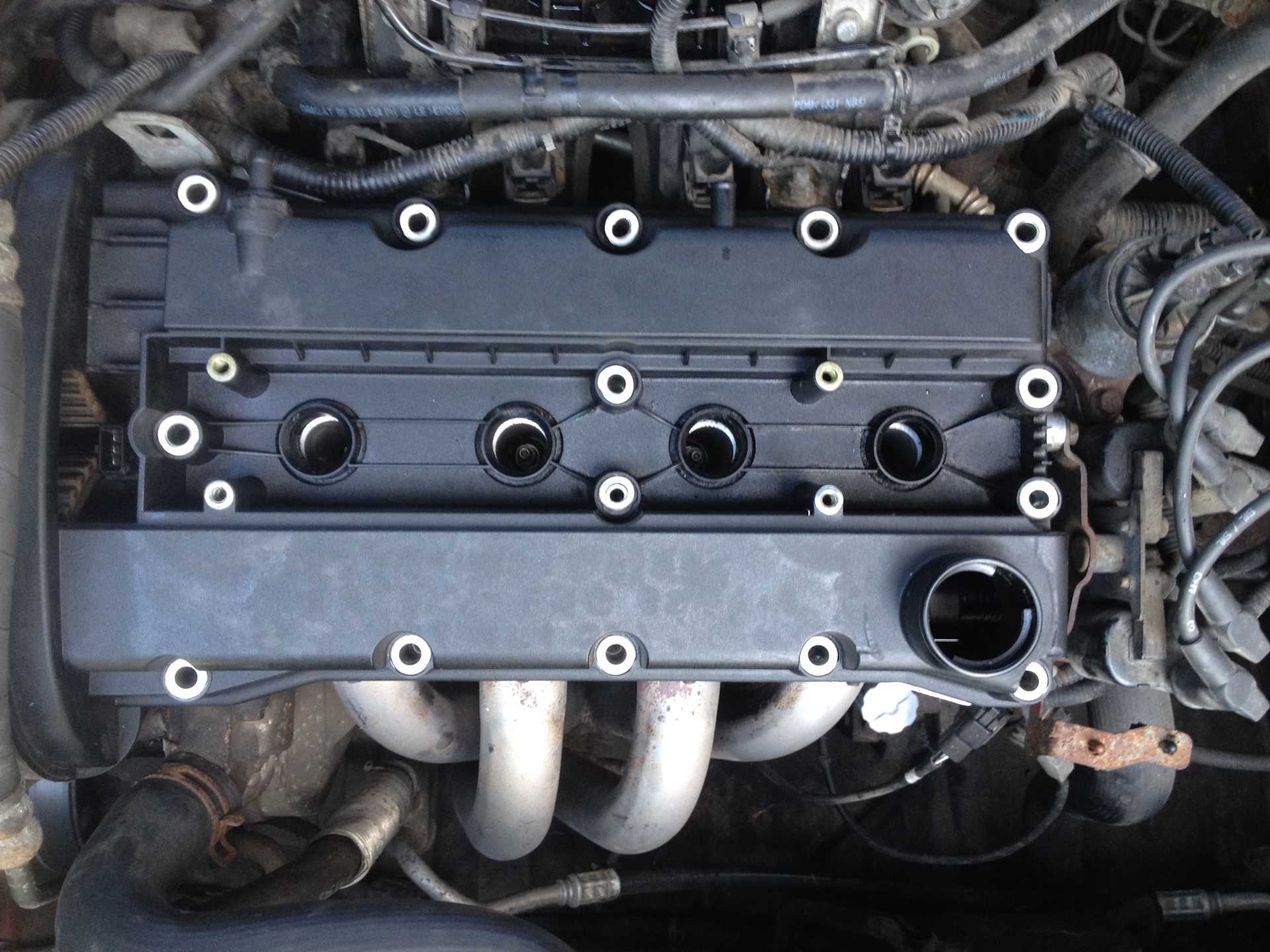

Схема затяжки болтов клапанной крышки Шевроле Лачетти

15. Подсоединяем шланги на место, подключаем высоковольтные провода к свечам зажигания, подключаем колодку к датчику положения распредвалов. Накладку двигателя лучше пока не устанавливать, а пока временно поездить без неё, чтобы проверить нет ли течи масла. После проверки установите её на место.

Как видим, если всё делать аккуратно и, имея всё под рукой, замена прокладки клапанной крышки не составляет труда и не отнимет много Вашего времени.

Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

Открываем капот и снимаем минусовую клемму с аккумулятора.

Снимаем минусовую клемму.
Откручиваем пластиковую декоративную накладку.

Пластиковая накладка отмечена стрелочкой.
Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

Послабляем хомут и снимаем шланг справа.

Снимаем два шланга слева.
С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

Отключаем колодку проводов от датчика положения распредвала.
Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

Проверяем состояние и натяжение приводного ремня.
Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

Откручиваем болты крепления крышки ключом на 10.
Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

Снимаем крышку головки блока цилиндров.
Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.
Очищаем привалочную плоскость на головке блока и обезжириваем её.

Чистим поверхность головки блока от масла и старого герметика.
Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.
Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

Наносим немного герметика, как показано на рисунке.
Надеваем на болты новые уплотнительные кольца.

Устанавливаем новые уплотнительные кольца.
Устанавливаем крышку на место, устанавливаем болты.

Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

Герметик Permatex RTV Silicone High-Temp.

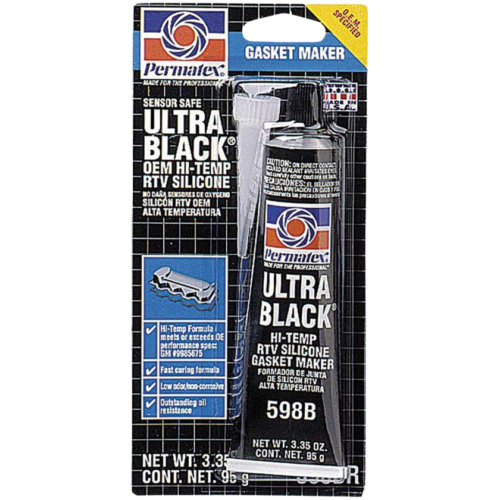

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

Набор ключей и отвёрток.
Плоскогубцы.
Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

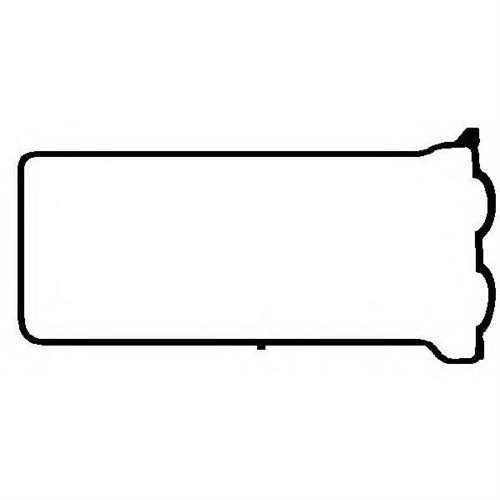

Какую выбрать прокладку для клапанной крышки?

К выбору герметизирующего материала следует отнестись со всей серьёзностью. Последствий несвоевременной замены изношенного резинового материала не так много, но в некоторых случаях они могут приобретать серьёзный характер. Даже незначительная потеря моторного масла может стать причиной повышенного износа деталей двигателя. Через образовавшиеся щели внутрь узла может проникать грязь, пыль и прочие включения. А в дождливый период незащищенные элементы двигателя становятся уязвимыми перед водой.

Рекомендованы к монтажу следующие аналоги оригинальных резинотехнических изделий:

Наименование	Производитель	Стоимость
Glaser	Испания	570 рублей
Goetze	Германия	990 рублей
Ajusa	Испания	1200 рублей
Trialli	Италия	1800 рублей

Что касается оригинала, то такое изделие, например, для автомобилей ВАЗ имеет артикул 2108-1003270. Цена на оригинальную прокладку составляет около 500 рублей. Основное её преимущество – она идеально вписывается в посадочное место, поэтому от водителя не требуется никаких доработок. В случае с аналогом вполне вероятно придется подгонять резиновый материал под соответствующие размеры.

Самостоятельная замена, — что нужно учитывать?

Процесс по замене считается довольно простым, но нужно понимать, что провести работу не всегда удается гладко.

Именно поэтому при проведении работ стоит придерживаться простых советов, которые помогут вам избежать ошибок:

При снятии крышки стоит промыть ее в скипидаре.
Оптимальным решением будет использовать качественные прокладки.
Все используемые детали должны быть чистыми, при проведении работ специалисты советуют протирать края деталей от имеющегося масла.
При установке можно использовать герметик, он наносится на места стыков.
После того, как замена будет завершена, нужно проверить уровень масла.
Для проверки системы нужно запустить машину, повторный осмотр проведите после того, как совершите первую поездку.
Паз под прокладкой должен вычищаться как можно тщательнее.

Зачем нужна такая замена

Если взять конструирование автомобиля в целом эта прокладка не является такой значимой деталью, как скажем, колеса, мотор или руль. Она не оказывает никакого влияния на технические параметры работы двигателя, мотора или самого автомобиля в целом. Однако из-за отсутствия ухода за ней могут появиться различные повреждения, трещины и другие проблемы которые влияют на чистоту мотора. Именно поэтому замену прокладки нужно проводить своевременно и не отлагаемо.

Горловину принято считать одним из важных элементов клапанной крышки, которая является посредником, когда моторную смазку добавляют с систему. Сама прокладка сделана из резины и дополнительных примесей для большего удержания воды, она находится между головкой ГРИ и некоторыми креплениями. Клапанные прокладки сделаны уникальным образом – ни из-за самых низких, ни из-за самых высоких температур не могут произойти изменения технических параметров прокладок. В роботе прокладки не соприкасаются с маслом. Процесс, когда прокладка начинает течь является незначительной проблемой и в тот самый момент колоссальной. Одной из причин такого явления можно назвать срок службы прокладки, так как со временем, она теряет свою эластичность и начинает твердеть. Вследствие этого на ее поверхности появляются микротрещины, через которые начинают проходить маленькие порции масла. Как следствие вокруг двигателя образуется корка из грязи, которая только ухудшает его работоспособность.

Типичные ошибки при замене прокладки

Несложная, казалось бы, процедура по замене эластичной прокладки у некоторых автовладельцев иногда вызывает затруднения. После установки новой прокладки, течь масла не только не прекращается, но даже становится больше. Ошибки могут быть разными, но самые распространенные из них, такие:

Использование некачественной прокладки;
неравномерное нанесение или использование загрубевшего (старого) герметика;
неравномерное затягивание болтов крышки и, соответственно, ее перекос.

Прежде чем приступить к ремонтным работам, в руководстве по эксплуатации вашего автомобиля (так называемый «мануал») обязательно следует найти схему затяжки крепежа крышки и точно ей соответствовать. При этом следует контролировать усилие затягивания с помощью динамометрического ключа.

Необходимость в замене

В зависимости от условий работы через 10-15 тыс. км пробега она теряет свои эластичные свойства и нуждается в замене. Процедура является несложной и редко занимает более часа у опытного водителя.

При выявлении косвенных или прямых признаков стоит заехать в ближайший автомагазин и запастись новой прокладкой. К таким признакам относятся:

наличие масляных следов на наружной стороне крышки;
обязательно во время капитального либо текущего ремонта двигателя;
во время ремонта ГРМ, а иногда и при смене моторного масла;
при диагностических работах с мотором.

Для замены подойдут гаражные условия и ремкомплект. Также нужны будут гаечные ключи и отвертка. Лучшее прилегание к поверхности обеспечивается с помощью герметика. Необходимо также использовать растворитель для обезжиривания сопрягающихся поверхностей.

Что нужно для замены прокладки клапанной крышки?

Инструмент:

торцовый ключ на 10 мм
плоскогубцы или отвертка (зависит от того какие на Вашем Лачетти стоят хомуты)
желательно динамометрический ключ. Если нет, тогда можно и без него

Материалы:

Собственно, сама прокладка.
Герметик. Многие с «пеной у рта» доказывают, что силиконовый использовать нельзя, потому что можно «отравить» датчик кислорода. Это утверждение не совсем соответствует действительности. Силиконовые герметики бывают разные. Поэтому, покупайте тот, на тюбике которого есть надпись:»Безопасный для кислородных датчиков». Либо можно определить по запаху герметика — не должно быть характерного запаха уксуса, а в идеале — не должно быть никакого запаха вообще! Как правило, производители автомобильных герметиков практически уже не производят опасных для датчиков силиконов. Если всё же боитесь использовать силиконовые герметики, тогда возьмите любые другие. Но я остановил свой выбор все-таки на силиконовом герметике — у них масса преимуществ перед альтернативными, начиная от лучшей адгезии и долговечности и, заканчивая высокой степенью эластичности, которая дает возможность применять его также на подвижных конструкциях, не снижая при этом качество заделки стыков. Также прочитайте инструкцию, чтобы после застывания, герметик выдерживал высокую температуру.
уплотнительные колечки под болты — 15шт. Можно использовать КАМАЗовские, белые из силикона. Я допустим нашёл красные силиконовые колечки. Даже не знаю от чего они, но стоят в разы дешевле оригинальных.
желательно купить сразу пару болтов про запас, чтобы потом не бегать в магазин снова, так как они очень легко ломаются!
какое-нибудь моющее средство для мойки клапанной крышки. У меня было вот это. Быстро и удобно.

Внимание! Такие колечки под болты, как у меня, имеют номер 96353007. Они ставились до 2011 года

После 2011 года стоят колечки нового образца под номером 25185121. Они не взаимозаменяемы!!! Вот фото колечек после 2011 года.

В период 2011 — 2012 годов могли устанавливаться уплотнители болтов как первого варианта, так и второго. Поэтому перед заказом запчастей лучше проверить, что установлено на Вашем авто.

Функция прокладки

Перед тем как поменять прокладку клапанной крышки, необходимо приобрести качественную замену изношенной детали. Не стоит экономить в такой ситуации и приобретать дешевую подделку или делать покупку невысокого качества в сомнительном месте.

Вся работа по монтажу/демонтажу может оказаться бесполезной, и ее нужно будет проводить буквально через пару-тройку тысяч километров пробега снова. При этом понадобится очередная мойка двигателя и затраты на обслуживание.

В подкапотном пространстве даже начинающий водитель сумеет заметить крышку клапанов, так как некоторые автопроизводители ставят их окрашенными в яркие цвета. Данный элемент обеспечивает закрытие газораспределительного механизма. Между крышкой и корпусом располагается прокладка.

Прорезиненый материал длительное время сохраняет свойства при работе со значительными температурными перепадами и агрессивной химической средой. По всей поверхности прокладка под клапанную крышку прижимается болтами к корпусу через саму крышку.

Обеспечение доступа

Просто так к прокладке крышки не добраться, придется произвести кое-какие предварительные манипуляции. Сначала плоскогубцами надо сдвинуть с воздушных клапанов хомуты, затем – вынуть их из крышки. Следующим шагом будет ослабление хомута и последующее снятие масляного шланга. Дальше вынимается из крышки проводка датчика распредвала, со свечей снимается проводка от зажигания и с ремня ГРМ убирается крышка.

Следом ослабляется очередной хомут – на воздушном фильтре – и откручиваются 2 болта, которыми фиксируется корпус фильтра. После его снятия можно приступить к демонтажу самой клапанной крышки. Она крепится 12 болтами, их надо выкрутить и отложить в сторону.

Демонтаж старой прокладки: Раз возникла необходимость смены, значит, «внутренности» уже в масле. Его надо по мере снятия старой прокладки подтирать. Причем удалять потеки надо не только с ложа прокладки, но и из свечных колодцев, и с крышки – отовсюду, куда масло успело дотечь. Снимается прокладка обычно без труда; если она успела «прикипеть», ее поддевают отверткой. Главное – не делать резких телодвижений, чтобы лишний раз не рвать «резинку» и не оставлять под капотом обрывки.

Ошибки, которые совершают начинающие механики

Ошибки при установке прокладки – это еще одна причина для замены. Как говорилось выше, что в процессе замены нужно тщательным образом очистить плоскости прилегания. Если этого не сделать, то в скором времени уплотнитель потечет и его придется менять.

На часто начинающие механики спешат и забывают про этот момент.

Еще одна частая ошибка – пренебрежение динамометрическим ключом. Крепеж затягивают достаточно сильно. При этом уплотнительный элемент пережимается, выдавливается и ни об каком уплотнении речь идти уже не может.

Также уплотнитель за счет неправильной затяжки прижимается к плоскостям неравномерно.

Что нужно знать о моторе?

Перед тем, как клапанная крышка ваз 2114 будет снята, а прокладка заменена, стоит поговорить об особенностях мотора. Если вы ничего не знаете о конструктивных особенностях, то оптимальным решением будет обратиться к специалистам. Помните о том, что для проведения подобных работ потребуется определенный инструмент.

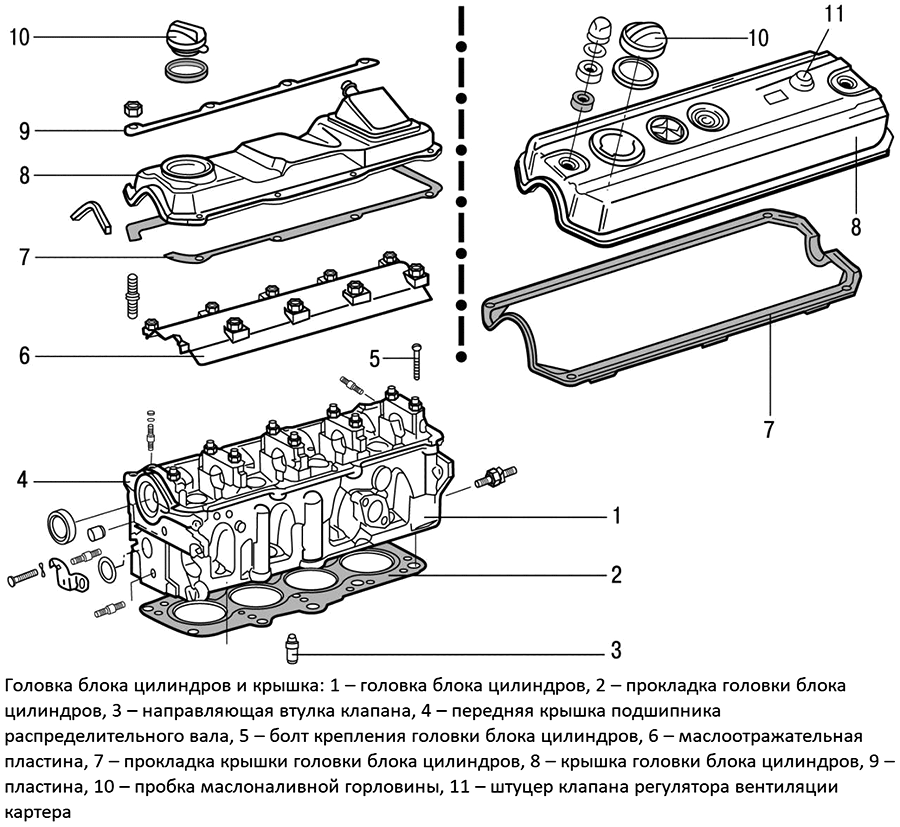

Устройство ДВС

№	Номер детали	Наименование запчасти
1	2108-1003298	Гайка
2	2108-1003278-01	Шайба
3	2108-1003277-01	Втулка
3	2108-1003277-02	Втулка
4	2108-1003274	Шпилька крышки
5	2111-1003260	Крышка головки цилиндров
6	2108-1003271	Болт М12х1,25х135
7	2108-1003265	Шайба
8	14328201	Заглушка 10 чашечная
9	14329101	Заглушка 30 чашечная
10	1118-1003011	Головка блока цилиндров
11	2101-1002042	Втулка
12	14329201	Заглушка 36 чашечная
13	10158601	Заглушка 16 сферическая
14	11183-1002011-10	Блок цилиндров
15	14234330	Болт М10х1,25х65
16	2108-1003284-10	Кольцо уплотнительное
17	2111-1003284	Кольцо уплотнительное
18	2111-1003286	Болт
19	2111-1003288-10	Заглушка
20	10725911	Гайка М6 низкая
21	11197773	Шайба 6 пружинная коническая
22	13541221	Шпилька М6х22
23	2108-1003270-10	Прокладка крышки
23	2108-1003270-11	Прокладка крышки головки цилиндров
24	21083-1003020-10	Прокладка головки
24	21083-1003020-11	Прокладка головки
25	2112-3855020	Датчик детонации
25	2112-3855020-01	Датчик детонации
25	2112-3855020-02	Датчик детонации
25	2112-3855020-03	Датчик детонации
26	2101-1002040	Втулка

В частности автолюбителю нужно чтобы под рукой были такие детали, как:

трещотка с удлинителем;
головка на 10;
отвертка с крестообразной насадкой.

Советы для качественного проведения работ

Не во всех случаях у автомобилистов получается осуществить процедуру без проблем. Иногда течь масла формируется практически сразу после нескольких километров пробега. Наиболее популярных причин для этого может быть несколько:

использование низкокачественных прокладок;
недостаточное количество используемого герметика, неаккуратное нанесение его на поверхность;
перекос крышки, образовавшийся за счет неправильного затягивания крепежа.

Проводить замену необходимо на остывшем двигателе, чтобы температурные расширения не повлияли негативно на результат работы.

Для работы с крепежом обычно нужен ключ на 10. После отвинчивания всех болтов необходимо тщательно промыть детали от остатков смазки или старого герметика.

Применение герметика

Затяжку болтов желательно проводить с помощью динамометрического ключа. Если нет схемы, по которой проводится операция, то ее можно найти на официальном сайте компании-изготовителя. В любом случае затягивание крепежа проводится от середины к краям.

Предварительное усилие на динамометрическом ключе должно быть около 5 Нм, а при окончательном затяге оно повышается в два раза до 10 Нм. Лишь после этого можно доливать моторное масло.

Динамометрический ключ

Прокладка кладется не все поверхность одновременно, а сначала прислоняется одна сторона, а затем опускается середина, в последнюю очередь кладется вторая сторона, чтобы герметик равномерно распределился по поверхности. Его слой должен быть около 2-3 мм на каждой стороне.

Примерное время полного застывания герметика составляет около 10-12 часов. После этого автомобиль можно использовать в обычном режиме.

Что в итоге

Напоследок хотелось бы добавить, что не всегда причиной утечек масла через прокладку является сам уплотнительный элемент. Дело в том, что на многих автомобилях клапанная крышка изготовлена из пластика. Это означает, что в процессе длительной эксплуатации, а также в результате перегрева мотора и по ряду других причин именно крышка становится дефектной. Другими словами, деформация прилегающей поверхности приводит к тому, что крышка клапанов не прилегает к прокладке должным образом. В таком случае указанный элемент меняется вместе с прокладкой.

На практике это означает, что достаточно сменить тип масла на более подходящий качественный вариант. После смены смазочного материала так называемое «запотевание» клапанной крышки и даже незначительные утечки масла могут исчезнуть сами собой. Данное утверждение справедливо и для сальников распредвала, коленчатого вала, нижних колец инжекторных форсунок и других уплотнительных элементов двигателя.

Виды герметиков для двигателя автомобиля: анаэробные, силиконовые, ремнотные. Принцип дейсвтия, отличия, сферы применения. Как выбрать лучший герметик.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Клапана стучат на холодном двигателе или после прогрева мотора: возможные причины стука клапанного механизма. Диагностика неисправности, полезные советы.

Почему заливает свечи зажигания на инжекторных и карбюраторных двигателях: основные причины мокрых свечей. Как просушить свечи и запустить мотор, советы.

Подведем итог

Итак, среди самых популярных причин, по которым вентилятор работает нестабильно, можно выделить проблемы с электроникой. Именно на это жалуются большинство автовладельцев на профильных форумах. Многие решают данную неисправность заменой датчика и предохранителей. И это помогает. В половине случаев вопрос удается решить заменой термостата. Также ситуацию можно улучшить при помощи чистки радиатора.

Проблемы случаются на любых автомобилях, эта тема беспокоит владельцев автомобилей «Форд-Фокус». Постоянно работает вентилятор охлаждения и на люксовых авто

Важно вовремя заметить данную проблему, иначе это может привести к плачевным последствиям. При сильном перегреве двигателю сможет помочь только капитальный ремонт с заменой ГБЦ, цилиндров, поршней и других комплектующих

Как известно, во время работы автомобильного двигателя происходит сгорание топлива. При этом образуется большое количество тепла в рамках преобразования тепловой энергии в механическую. При этом излишки тепла необходимо отводить от во внешнюю среду для предотвращения перегрева механизмов и деталей.

Сам двигатель не должен перегреваться выше оптимальных 80-90°C. Для этого задействуются специальные устройства, которые в комплексе образуют . Системы охлаждения также разделяются на два типа: жидкостную и воздушную. В современных автомобилях эти два типа систем совмещены и являются гибридными.

Хотя основной принято считать жидкостную систему, отдельного внимания заслуживает и воздушное охлаждение, без которого при определенных условиях двигатель автомобиля неизбежно . Давайте рассмотрим систему воздушного охлаждения и ее неисправности более подробно.

Читайте в этой статье
