Даже самое качественное климатическое оборудование может выйти из строя и без замены отдельных деталей не обойтись. Особенно при интенсивной эксплуатации в российских погодных условиях. ООО «Автовариант» предлагает купить запасные части и комплектующие для отопителей Планар и предпусковых подогревателей Бинар. Предлагаемые изделия от проверенных лидеров рынка отличаются высокими техническими показателями, грамотной проработкой каждого элемента, приемлемой ценой. Наша компания располагает полным ассортиментом запчастей для отопителей Планар. Использование запчастей и комплектующих и их своевременная замена — гарантия бесперебойной работы климаттехники!

Автономные отопители Теплостар разрабатываются и выпускаются в России компанией «Адверс». На сегодняшний день под этой маркой представлены различные дизельные и бензиновые отопители (сухие фены) для грузовиков и легковых автомобилей, а также серия предпусковых подогревателей Бинар, разработанных с учетом наших суровых зим.

Воздушные отопители салона

Для эффективного подогрева салона лучше всего подойдет воздушный отопитель Планар, выпускаемый в нескольких вариантах. Отопитель Планар 2Д 12 – наиболее компактный и экономичный из всех. Он идеально подойдет для салона дизельных легковых авто, а также для кабины небольших грузовиков и микроавтобусов. Его основные преимущества:

малый расход топлива;
быстрый подогрев салона;
тихая работа;
крайне высокая надежность;
доступная цена.

«Сердцем» всех этих устройств является японская свеча накаливания, которая обладает очень большим сроком службы. По своему опыту мы можем сказать, что эта автономка, как и более мощные обогреватели Планар 4ДМ 12 имеет огромный ресурс. Во всяком случае, многие наши клиенты используют их уже много лет без каких-либо проблем. Качество работы управляющей электроники тоже не вызывает никаких нареканий. Все это уверенно доказывает, что российские производители могут выпускать продукцию отличного качества и по доступной цене.

Жидкостные предпусковые подогреватели

Жидкостные подогреватели представлены серией Бинар. На сегодняшний день предпусковой подогреватель двигателя Бинар – это единственный отечественный нагреватель, гарантирующий надежный запуск автомобиля даже в очень сильный мороз (до -45ºС). Кроме того, эти устройства также могут использоваться в качестве салонного обогревателя, поддерживая комфортную температуру и предохраняя стекла от обледенения. При этом подогрев можно включать и отключать дистанционно по телефону или программировать по таймеру.

Продажа и установка

Купить жидкостный подогреватель Бинар или автономный отопитель Планар вы можете в компании «Автовариант» в Москве. Мы поможем вам выбрать подходящую модель и установим ее на ваш автомобиль. Установка займет совсем немного времени, при этом вы получите гарантию, как на само устройство, так и на выполненные работы. В случае любых неполадок в работе системы обогрева вы всегда сможете обратиться к нам, и мы быстро устраним все проблемы.

Система контроля и управления

С помощью блока управления можно регулировать количество тепла

Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

включение и отключение аппарата;
контроль и управление процессом горения топлива;
начальная диагностика при поломках во время запуска;
автоматическая вентиляция после остановки Планара;
аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Прибор одновременно выполняет функцию вентиляции салона

Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Конструкция отопителя

Установка, осуществляющая обогрев кабины или рабочего места водителя с помощью потоков теплого воздуха, получило название воздушного обогревателя. Конструкция включает в себя нагревательный элемент, насос для подачи дизельного топлива, пускорегулировочную аппаратуру и провода для соединения элементов. Приборы выпускают российским заводом «Планар» (г. Самара) и характеризуются доступной ценой при высокой эффективности, как свидетельствуют отзывы. На фото – отопительная автомобильная установка.

Принцип работы воздушного отопителя Планар таков: насосом топливная смесь подается в камеру сгорания. Тепло, получаемое при сгорании, передается теплообменнику. Последний обдувается потоком воздуха, а затем нагретый воздух подается в кабину водителя. Продукты сгорания выводятся из салона автомобиля, поэтому использовать обогреватель Планар в закрытых помещения — гараж, мастерская, запрещается.

Топливной смесью для прибора служит дизельное топливо, получаемое из бака. Обогреватель работает в автономном режиме, вне зависимости от состояния двигателя.

Во время каждого включения обогревателя проводится предварительное тестирование датчика перегрева, состояния насоса, индикатора горелки и электроцепей. При отклонении в состоянии элементов согласно инструкции розжиг инициироваться не будет. Если тест пройден успешно, камера сгорания предварительно продувается – воздух выводится из салона, разгорается свеча, а затем подается смесь топлива и воздуха для сгорания. По достижению нормального стабильного горении отключается свеча.

При отключении прекращается подача топливной смеси, производится гашение горелки и продувка камеры сгорания.

Регулировка температуры производится автоматически, согласно установленному значению: от 15 до 30 градусов. Когда температура воздуха в салоне достигает заданной величины, прибор переходит в режим с меньшей теплоотдачей. Если разница между параметрами велика, то устройство может активировать режим вентиляции, способствующий охлаждению рабочего места. При понижении температуры воздуха, автономный обогреватель Планар переходит в более активный режим. Опционально прибор может быть снабжен выносным температурным датчиком, который размещается в кабине

Монтаж установки производится только специалистами.

Пошаговая техника выполнения

Требования к монтажу

Устройство можно ставить в любом месте автомобиля, пульт управления рядом с водителем

Установка Планара выполняется строго по инструкции:

Отопитель закрепляется как на стену, так и на пол. Положение строго горизонтальное, наклон запрещается.
Дистанция от стенок или перегородок до входного отверстия – не менее 5 см.
Расстояние от стенок кабины от выходного отверстия – не менее 15 см.
Отопитель монтируют в таком месте, где возможен его ремонт и демонтаж.
Корпус не должен соприкасаться со стенками или полом кабины.
Топливный бак нельзя монтировать в салоне, багажнике или моторном отсеке. Он закрепляется так, чтобы при разлитии солярка не оказывалась на проводке.
Воздух для горения берут снаружи, а не из салона или грузового отсека. Всасывающее отверстие патрубка размещается против воздушного потока во время езды.

Установочный комплект и технологии

Комплектация отопителя Планар включает в себя все необходимые элементы для успешной установки устройства на автомобиль. Отметим, что в монтажный комплект входит большое количество деталей и узлов, которые являются импортными изделиями высокого качества. Например, топливный насос, который является насосом плунжерного типа, надежный электрический двигатель, свеча накала, датчик перегрева, индикатор пламени и т.д.

Кроме самого установочного комплекта, вместе с устройством идет техническая документация, которая содержит исчерпывающую информацию о том, как правильно установить автономный отопитель и подключить устройство при необходимости самостоятельного монтажа.

Единственное, при самостоятельной установке (не в специализированном сервисе, который имеет сертификаты на проведение подобных работ), могут возникнуть проблемы с гарантией. Это нужно обязательно учитывать, чтобы в полной мере сохранить гарантийные обязательства производителя.

Если суммировать информацию, тогда в списке основных преимущества воздушных отопителей Планар можно выделить:

приемлемую стоимость;
низкий расход горючего;
достаточную производительность;

Также внимания заслуживает наличие функции автодиагностики отопителя, возможность выбора режима работы с учетом мощности или температуры в салоне. Параллельно отмечается сниженное энергопотребление во время работы устройства при выключенном ДВС.

Еще следует упомянуть низкий уровень шумов, так как в конструкции используется бесколлекторный двигатель, разработанный отечественными специалистами. Камера сгорания в новом поколении устройств также изготавливается по запатентованной уникальной технологии.

Устройство удобно обслуживать, так как конструкция корпуса выполнена так, чтобы максимально упростить доступ и разборку во время сервиса. Все разъемы отличаются герметичностью, что исключает попадание влаги, окисление или разрушение электрических контактов.

https://youtube.com/watch?v=UmOyjwPdkd8

Дополнительное описание

Планар-4Д-24
Универсальный комплект

Отопители воздушные модельного ряда «Планар» обеспечат тепло зимой и комфорт летом в кабине грузовика, салоне микроавтобуса и «вахтовике» без затрат ресурса двигателя и при малом расходе топлива. Отопители имеют режим обогрева зимой и режим вентиляции летом, запускаются с помощью терморегулятора.

Характеристики

Технические характеристики	Режимы
Сильный	Малый
Теплопроизводительность, кВт	3	1
Расход топлива, л/час	0,36	0,12
Потребляемая мощность отопителя, Вт	30	9
Количество нагреваемого воздуха, м3/ч	120	70
Применяемое топливо	дизельное топливо по ГОСТ305
Номинальное напряжение питания, В	24
Режим запуска и остановки	Ручной
Масса, кг, не более	8

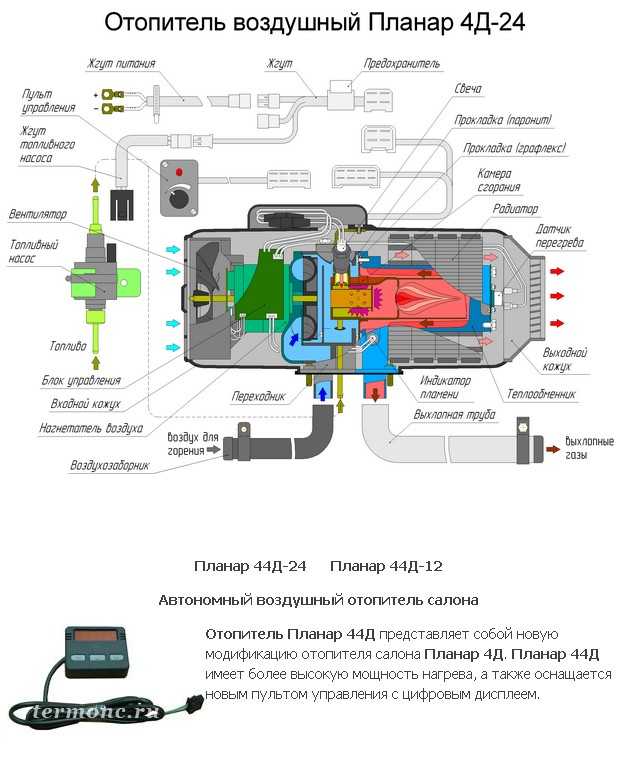

Описание устройства и работы отопителя

Отопитель работает независимо от автомобильного двигателя.

Питание отопителя топливом и электроэнергией осуществляется от автотранспортного средства.

Отопитель является автономным нагревательным устройством, которое содержит:

нагреватель;
топливный насос для подачи топлива в камеру сгорания;
устройство пуска и индикации (пульт управления);
жгуты проводов для соединения элементов отопителя и АКБ автомобиля.

Принцип действия отопителя основан на разогреве воздуха, принудительно вентилируя его через теплообменную систему отопителя.

В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Проходя через ребра теплообменника воздух, нагревается и поступает в салон автомобиля или помещение АТС.

При включении отопителя осуществляется тестирование и контроль работоспособности элементов отопителя:

индикатора пламени;
датчика перегрева;
электромотора нагнетателя воздуха;
свечи;
топливного насоса и их электроцепей.

При исправном состоянии начинается процесс розжига.

По заданной программе происходит предварительная продувка камеры сгорания и разогрев до необходимой температуры свечи накаливания. Затем по той же программе начинает подаваться топливо и воздух. В камере сгорания начинается процесс горения. После образования стабильного горения происходит отключение свечи накаливания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления.

Блок управления осуществляет контроль за температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения.

Кроме того, имеется возможность выключить отопитель в любой момент времени.

При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.

Руководство по эксплуатации ПЛАНАР-4Д-12
Схема Планар 4Д-12

Видео работы

Устройство отопителя Планар включает не только регулятор мощности в виде поворотной ручки, но и таймер. Последний необходим для того, чтоб отключить установку после продолжительной работы.

Разработано устройство таким образом, чтоб сделать работу автономной во всех аспектах. Автоматика также контролирует текущее состояние каждого рабочего элемента, расположенного внутри. Процесс розжига начинается только в том случаях, когда управляющий элемент убедится в исправности всех узлов. Таким образом достигается очень высокий уровень безопасности в процессе эксплуатации.

Рабочий процесс более подробно можно описать следующим образом:

В первую очередь продувается камера сгорания
Затем до нужной температуры нагреваются свечи накаливания
Внутрь камеры сгорания подаются необходимые порции воздуха и горючего
Происходит непосредственное сгорание топлива
Свеча поддерживает его до тех пор, покуда процесс не стабилизируется, после чего отключается

Чтобы образовавшееся пламя оставалось в пределах нормы, оно контролируется соответствующим индикатором. Если температурный предел будет превышен, блок управления прекратит горение.

Несмотря на высокий уровень автоматизации, выключение устройства поддерживается в ручном режиме. Камера сгорания начинает вентилироваться. Полностью прекращается подача топлива.

Читайте так же как сделать отопление в своем гараже

Некоторые особенности устройства отопителя Планар

Как правило, топливо поступает внутрь камеры сгорания прибора непосредственно из топливного бака транспортного средства. Однако такой вариант не единственный из возможных. Иногда аппарат имеет собственную емкость, в которую заливается необходимое для работы горючее.

По аналогии устроено электроснабжение. Питается отопитель планар непосредственно от автомобильного аккумулятора.

Число составляющих отопительного устройства огромное, но среди них можно выделить тройку основных элементов:

Управляющий пульт или блок – необходим, чтоб контролировать работу устройства в целом
Топливный насос – необходим, чтоб подавать требуемое количество горючего в камеру хранения
Нагревательный элемент – в нем происходит нагревание воздуха, который впоследствии поступает в салон автомобиля

Возможно вас так же заинтересует наша статья про электрическое отопление

Правила тонирования стекол

Многие люди хотят нанести пленку на стекла балкона, но не знают, как сделать это. На самом деле, затонировать балкон своими руками вполне возможно. Эта статья и пошаговые фото помогут вам. Что же для этого необходимо?

Обязательно приготовьте пульверизатор, канцелярский нож, тонкую иглу, резиновый шпатель и саму пленку для тонировки окон.

В первую очередь нужно произвести очистку окон от грязи. Также необходимо обезжирить стекла. Кстати, сами стекла не надо доставать из деревянных рам или же убирать резинки по бокам у пластиковых окон. Чтобы нанести тонировку, надо сделать мыльный раствор.

Чтобы раствор получился «правильным», необходимо растворить пять-шесть капель жидкого мыла или моющего средства на полтора литра воды. Наносить раствор можно с помощью пульверизатора.

Чтобы стекло не было слишком мокрым, после нанесения на него раствора, пройдите резиновым шпателем по стеклу.

Затем необходимо сделать выкройки пленки. Для этого замерьте окна балкона и вырежете куски пленки с запасом. Помните о том, что лучше сделать выкройку немного с запасом.

Во время изготовления выкройки своими руками нужно использовать канцелярский нож. Пленку лучше всего прикладывать к окну, чтобы выкройка была максимально достоверной. Когда все это будет готово, необходимо еще раз вымыть окна и руки.

Тонировочную пленку надо наносить на окна так, чтобы не возникало горизонтальных складок. Пленка должна прилегать к стеклу как можно плотнее. Именно это является залогом того, что между ней и стеклом не будет воздуха, и соответственно складок.

Если же складка образовалась, то необходимо проколоть ее тоненькой иглой, чтобы воздух вышел наружу. Затем разгладьте складку от краев к отверстию. Во время разглаживания выйдет еще воздух, что позволит сделать качество тонировки лучше.

Установка отопителя Планар: цена на услугу

Цена установки отопителя Планар приятно удивит каждого клиента и будет зависеть от типа транспортного средства и объема работ. Кроме экономии средств на этапе установки, вы существенно снизите свои расходы в процессе эксплуатации транспортного средства. Установка воздушных отопителей Планар позволит быстро прогревать воздух в салоне и поддерживать комфортную температуру без существенного увеличения расхода топлива.

Установка автономки Планар демонстрирует целый ряд дополнительных преимуществ:

отсутствие шума при работе оборудования;
беспролемный ремонт системы в случае поломки — для этого производитель обеспечил удобную и понятную конструкцию оборудования;
экономия горючего по сравнению с традиционным штатным обогревателем;
значительный износ двигателя.

Обратившись в «1Автоклимат», вы можете рассчитывать на качественное сервисное обслуживание — к вашим услугам квалифицированные грамотные мастера, доступная цена на установку и оперативное выполнение задач любой сложности. Мы поможем обеспечить комфортные условия нахождения в салоне вашего транспортного средства и организовать оптимальный микроклимат в салоне, который будет поддерживаться при любых погодных условиях.

Звоните, приезжайте на установку автономки Планар!

+7 (495) 988-79-75

Наш техцентр удобно расположен в 3 км от МКАД по Горьковскому шоссе.

Адрес: г.Балашиха, Шоссе Энтузиастов, 8А

Техника безопасности

Один из главных аспектов использования отопителя Планар – соблюдение техники безопасности. Рассмотрим наиболее значимые правила:

Если устройство было отключено, его повторное включение разрешается лишь спустя 10 сек
В процессе цикла продувки отключение питания запрещается
Отопитель должен быть отключен от сети, если кузов подвергается сварочным работам
Рекомендуется выключать прибор во время заправки автомобиля

Нельзя эксплуатировать обогреватель в закрытом помещении
Установив подобное устройство, необходимо иметь поблизости ведро с песком и исправный огнетушитель
Запрещается осуществлять прокладку топливных трубок внутри салона автомобиля, однако снаружи они должны быть надежно утеплены
В случае поломки не рекомендуется заниматься самостоятельным ремонтом оборудования

Установить отопитель планар способен каждый самостоятельно. Однако для большей уверенности в его последующей надежности и работоспособности рекомендуется доверить этот процесс профессионалу. Стоимость услуг относительно невелика и значительно ниже, чем затраты на возможные восстановление или ремонт.

Рассмотренное устройство для отопления автомобилей в зимний период или небольших, но обязательно хорошо вентилируемых помещений (сторожка, бытовка и т. д.), пользуется спросом. Однако, не глядя на многочисленные преимущества, стоимость может стать некоторой преградой. В среднем цены на различные модели начинаются от 18 тысяч рублей.

Как упоминалось ранее, монтаж отопительного оборудования можно произвести самостоятельно. В целях экономии времени и для большей надежности следует обратиться к специалисту, стоимость услуги которого начинается от 5-6 тысяч рублей.

При транспортировке различных грузов, а также при эксплуатации спецтехники нередко зимой возникают экстренные ситуации, в которых необходимо прогреть кабину или прицеп, различные узлы и конструкции. Отличное решение для таких ситуаций – автономка «Планар». Это дизельный отопитель, который может вполне эффективно обеспечить теплом кабины грузовых автомобилей, салоны автобусов, прицепы. Это очень актуальное устройство для водителей грузовиков, которым приходится работать в экстремальных северных условиях при низких температурах.

ДОКУМЕНТАЦИЯ НА ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА

Адаптер для подогревателей и отопителей инструкция 479.09 Кб (Добавлен 18.01.2016)
Схема адаптера RS232776.99 Кб (Добавлен 18.02.2011)
Описание стенда для автоцентров1.59 Мб (Добавлен 18.01.2016)
Инструкция к УПТ-4285.62 Кб (Добавлен 06.03.2017)
Инструкция к устройству подкачки507.28 Кб (Добавлен 18.01.2016)
Инструкция к Устройству диагностики 14ТС-10, 14ТС-20, 14ТС-10МК, 11ТС428.28 Кб (Добавлен 18.01.2016)
Инструкция к Адаптеру-USB для подогревателей и отопителей916.46 Кб (Добавлен 03.06.2013)
Инструкция на Пульт-Таймер для 14ТС-10, 11ТС (В данный момент не выпускается)318.93 Кб (Добавлен 18.01.2016)

Установка автономного отопителя на автомобиль своими руками

Поскольку наиболее употребительными и экономными являются обогреватели воздушного и жидкостного типа, работающие на бензине или дизтопливе, процедуру монтажа опишем именно для таких устройств. Электрические модели монтируются несколько проще, а вот работающие на сжиженном газу лучше самостоятельно не устанавливать – слишком опасно.

В любом случае перед началом работ следует внимательно ознакомиться с инструкцией, прилагаемой к конкретной модели, при этом будьте особо внимательны при покупке – документация должна быть на русском языке. Изучите комплектность устройства: обычно в состав приобретаемого входит всё необходимое для выполнения монтажных работ, включая детали крепежа.

Итак, последовательность действий при монтаже АО:

определяемся с местом установки обогревателя и способом его крепления. Обычно автономный отопитель монтируют в моторном отсеке, но можно встретить и салонные реализации (например, за спинкой заднего ряда сидений);
после этого следует тщательно продумать, как подключить устройство к топлипроводу и бортовой электросети. Если отопитель имеет собственный топливный бак (есть и такие модели с баком ёмкостью до пяти литров), задача упрощается. Но в большинстве случаев используется схема с подключением к автомобильному бензобаку, поэтому вам понадобится бензопровод соответствующей длины. Рекомендуется использовать металлическую трубку (медную или стальную), наподобие тех, которые применяют в тормозной системе, но, в крайнем случае, можно использовать и резиновый шланг соответствующего диаметра;
независимо от того, каким маршрутом осуществляется подача горючего к отопителю, топливопроводы следует обязательно закрепить – хомутами, саморезами или болтовыми стяжками, при этом отверстия, проделанные в кузове для крепежа, следует обработать антикоррозионным составом;
электропроводка должна обеспечивать автономным питанием насос, а также бензонасос. При этом обеспечьте работу собственного нагнетателя через предохранитель;
следует также определиться с местом расположения на торпеде панели управления отопителем, которую также подключаем к общей схеме электропитания;
для отвода отработанных газов следует использовать входящий в комплект воздуховод. Если его нет, приобретите для этих целей два шланга: один будет использоваться для подачи воздуха в камеру сгорания и теплообменник, другой – для отвода выхлопных газов;
и проводка, и шланги, и трубки нужно проложить таким образом, чтобы они не контактировали с горячими деталями силовой установки, а если они проложены в салоне – чтобы их нельзя было случайно задеть;
установите на подготовленное место отопитель, надёжно укрепите, подсоедините все шланги и трубки;
водяной АО следует встроить в систему охлаждения мотора согласно прилагаемой инструкции;
после завершения монтажных работ запустите двигатель, чтобы убедиться в отсутствии протечек охлаждающей жидкости;
точно также следует проверить герметичность топливопроводов;
при включённом на полную мощность обогревателе измерьте потребляемый устройством ток – он не должен превышать номинал, указанный в паспорте, более чем на 10-20%. В противном случае следует искать причину утечек электроэнергии;
убедитесь, что отопитель работает исправно и нагревает салон до указанной температуры за время, соответствующее нормативным показателям.

Установленный отопитель салона в автомобиле УАЗ

Отдельно нужно упомянуть, что установка автономной печки на автомобиль требует обязательного соблюдения правил безопасности при выполнении монтажных работ, особенно если это модель, работающая на бензине или солярке. Как уже отмечалось, прокладка всех коммуникаций должна быть скрытной – только в этом случае можно обезопасить себя, пассажиров и автомобиль от утечек горючего, обрыва или КЗ в бортовой сети, от попадания в салон выхлопных газов. Защищайте трубки, проводку и шланги в местах соприкосновения с острыми кузовными деталями посредством резиновых манжетов. Не забывайте хотя бы раз в месяц осуществлять проверку герметичности всех систем автономного отопителя.

Требования к монтажу

Установка Планара выполняется строго по инструкции:

Отопитель закрепляется как на стену, так и на пол. Положение строго горизонтальное, наклон запрещается.
Дистанция от стенок или перегородок до входного отверстия – не менее 5 см.
Расстояние от стенок кабины от выходного отверстия – не менее 15 см.
Отопитель монтируют в таком месте, где возможен его ремонт и демонтаж.
Корпус не должен соприкасаться со стенками или полом кабины.
Топливный бак нельзя монтировать в салоне, багажнике или моторном отсеке. Он закрепляется так, чтобы при разлитии солярка не оказывалась на проводке.
Воздух для горения берут снаружи, а не из салона или грузового отсека. Всасывающее отверстие патрубка размещается против воздушного потока во время езды.

Разместить входное отверстие нужно так, чтобы во время работы Планар не подсасывал выхлопные газы.
