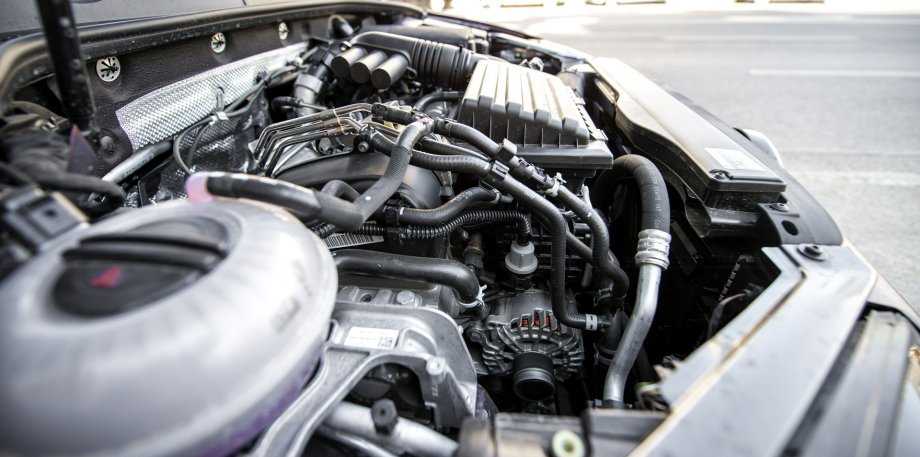

Применяемость двигателя 1.4 TSI ЕА211 на автомобилях по годам выпуска
| Марка, модель автомобилей с 1.4 TSI ЕА211 | Модель двигателя 1.4 TSI ЕА211 | годы применения | |
|---|---|---|---|
| Сиат Леон III | CPWA | 03.2014 — | |
| Шкода Октавия III | 03.2015 — | ||
| Фольксваген Гольф VII | 04.2013 — | ||
| Ауди A3 8V | 02.2014 — | ||
| CZCC | 02.2016 — | ||
| CMBA | 05.2012 – 04.2014 | ||
| Сиат Леон III | 11.2012 – 03.2014 | ||
| Фольксваген Гольф VII | 08.2012 – 04.2014 | ||
| Ауди | A1 | CZCA | 11.2014 |
| A3 8V | 07.2013 – 04.2016 | ||
| Q3 8U | 06.2016 | ||
| Сиат | Леон III | 04.2014 — | |
| Толедо IV | 07.2015 — | ||
| Шкода | Кадьяг | 03.2017 — | |
| Рапид | 04.2015 — | ||
| Фабия III | 04.2018 – 08.2018 | ||
| Superb III | 03.2015 — | ||
| Йети | 06.2015 — | ||
| Фольксваген | Гольф VII | 04.2014 — | |
| Пассат B8 | 07.2014 — | ||
| Тигуан I | 05.2015 – 01.2016 | ||
| Тигуан II | 06.2016 — | ||
| Сиат Леон III | CHPA | 11.2012 – 03.2014 | |
| Шкода Октавия III | 12.2012 – 05.2015 | ||
| Фольксваген Гольф VII | 08.2012 – 04.2014 | ||
| Ауди | A1 8X | CPTA | 02.2013 – 11.2014 |
| A3 8V | 02.2013 – 04.2016 | ||
| Сиат Ибица (6J/6P) | 12.2013 – 08.2015 | ||
| Фольксваген | Гольф VII | 08.2012 – 04.2014 | |
| Поло V | 10.2012 – 03.2014 | ||
| Ауди | A4 B9 | CZDA, CVNA | 08.2015 — |
| A5 F5 | 2017 — | ||
| Сиат Алхамбра II | 05/2015 — | ||
| Фольксваген Шаран II | |||
| Шкода | Кадьяг | 03.2017 — | |
| Октавия III | 05.2015 — | ||
| Йети | 06.2015 — | ||
| Фольксваген | Битл | 10.2014 — | |
| Гольф VII | 04.2014 – 06.2017 | ||
| Пассат B8 | 07.2014 — | ||
| Тигуан I | 05.2015 – 01.2016 | ||
| Тигуан II | 06.2016 — | ||
| Тоуран II | 05.2015 — | ||
| Ауди | A1 | CZEA | 11.2014 — |
| A3 8V | 04.2014 — | ||
| Q2 | 10.2016 — | ||
| Q3 8U | 11.2014 — | ||
| Сиат | Ибица (6J/6P) | 09.2015 — | |
| Леон III | 04.2014 — | ||
| Атека | 04.2016 — | ||
| Шкода | Суперб III | 03.2015 — | |
| Кадьяг | 03.2017 — | ||
| Фольксваген | Гольф VII | 04.2014 – 03.2017 | |
| Пассат B8 | 07.2014 — | ||
| Поло V | 04.2014 — | ||
| Тигуан II | 06.2016 — |
Вывод. Одноразовый конструктив мотора не позволяет ремонтировать блок цилиндров проточкой под ремонтные размеры после окончания ресурса. Капитальный ремонт возможен но агрегатным способом, то есть, заменой изношенных узлов и деталей (блок, коленвал, и т. д.), такой ремонт более дорогой, в отличие от установки контрактного двигателя.
Как исправить осанку и избавиться от болей в шее, если на работе или в школе вы весь день сидите за компьютером?

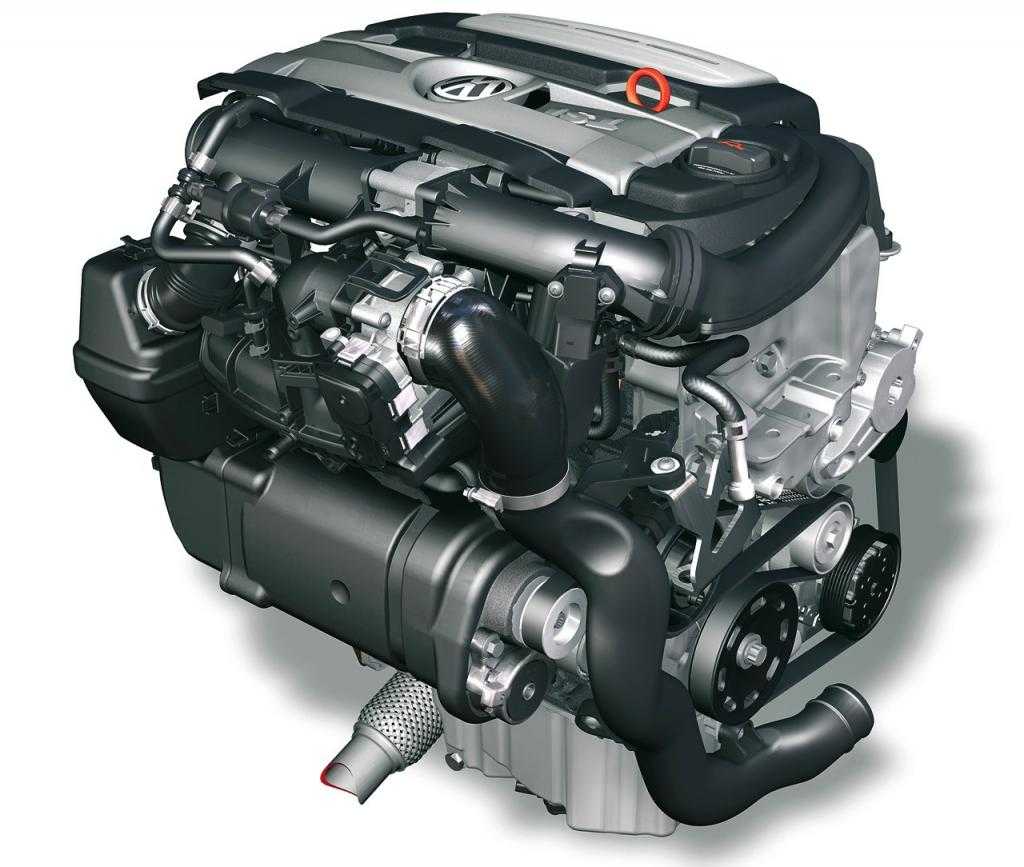

Двойной турбонаддув и послойный впрыск
Пожалуй, наиболее яркой и наиболее важной особенностью описываемых моторов, а это моторы бензиновые и только они, является наличие двойной системы турбонаддува. Здесь имеется и обычная турбина, которая вращается при помощи потока отработанных газов, а так же механический компрессор, приводимый в движение механическим же приводом
Благодаря такому тандему, воздух равномерно и в достаточной мере поступает в камеру сгорания не зависимо от оборотов двигателя.
Для обычных турбомоторов характерным является такой эффект, как турбо яма. Она возникает на низких оборотах двигателя, когда поток выхлопных газов не может достаточно быстро вращать турбину и соответственно турбокомпрессор не закачивает в цилиндры нужное количество воздуха. С этим борются при помощи турбин с изменяемой геометрией лопасти, или как в двигателях Twincharged Stratified Injection при помощи механического компрессора. И такой компрессор показывает себя очень даже неплохо.
Еще одной изюминкой TSI двигателей является система послойного впрыска топлива. Она позволяет более качественно готовить топливную смесь, и достигать более полного ее сгорания. Ну а это, как вы понимаете, повышает эффективность двигателя, его экономичность и экологические показатели. Так например, если мощность обычного турбомотора объемом 1,2 литра будет составлять 90 лошадиных сил, то такой же по объему TSI двигатель выдаст уже более сотни лошадок.
Устройство системы непосредственного впрыска топлива
Конструкция системы непосредственного впрыска топлива рассмотрена на примере системы, устанавливаемой на двигатели FSI (Fuel Stratified Injection – послойный впрыск топлива). Система непосредственного впрыска составляет контур высокого давления топливной системы двигателя и включает топливный насос высокого давления, регулятор давления топлива, топливную рампу, предохранительный клапан, датчик высокого давления и форсунки впрыска.
Топливный насос высокого давления служит для подачи топлива к топливной рампе и далее к форсункам впрыска под высоким давлениям (3-11 МПА) в соответствии с потребностями двигателя. Основу конструкции насоса составляет один или несколько плунжеров. Насос приводится в действие от распределительного вала впускных клапанов.
Регулятор давления топлива обеспечивает дозированную подачу топлива насосом в соответствии с впрыском форсунки. Регулятор расположен в топливном насосе высокого давления. Топливная рампа служит для распределения топлива по форсункам впрыска и предотвращения пульсации топлива в контуре. Предохранительный клапан защищает элементы системы впрыска от предельных давлений, возникающих при температурном расширении топлива. Клапан устанавливается на топливной рампе.
Схема системы непосредственного впрыска на примере системы Motronic MED7. 1.топливный бак; 2. топливный насос; 3.топливный фильтр; 4. перепускной клапан; 5. регулятор давления топлива; 6. топливный насос высокого давления; 7. трубопровод высокого давления; 8. распределительный трубопровод; 9. датчик высокого давления; 10. предохранительный клапан; 11. форсунки впрыска; 12. адсорбер; 13. электромагнитный запорный клапан продувки адсорбера.
Датчик высокого давления предназначен для измерения давления в топливной рампе. В соответствии с сигналами датчика блок управления двигателем может изменять давление в топливной рампе. Форсунка впрыска обеспечивает распыление топлива в камере сгорания для образования топливно-воздушной смеси.
Согласованную работу системы обеспечивает электронная система управления двигателем, которая является дальнейшим развитием объединенной системы впрыска и зажигания. Традиционно система управления двигателем объединяет входные датчики, блок управления и исполнительные механизмы.
Помимо датчика высокого давления топлива в интересах системы непосредственного впрыска работают датчик частоты вращения коленчатого вала, датчик положения распределительного вала, датчик положения педали акселератора, расходомер воздуха, датчик температуры охлаждающей жидкости, датчик температуры воздуха на впуске.
В совокупности датчики обеспечивают необходимой информацией блок управления двигателем, на основании которой блок воздействует на исполнительные механизмы — электромагнитные клапаны форсунок, предохранительный и перепускной клапаны.
Система впрыска топлива бензиновых двигателей: слаженный симбиоз технологий
Сommon Rail в действии
Топливный насос низкого давления (его роль может выполнять подкачивающая секция, расположенная в корпусе ТНВД либо электрический насос в топливном баке) подает топливо под давлением 2,6-7 бар к ТНВД, в котором и происходит нагнетание давления топлива. При прокрутке двигателя стартером ТНВД способен создавать давление 500-600 бар. После запуска двигателя эта величина вырастает до 1300-2000 бар.
В рейке постоянно поддерживается оптимальное давление, величина которого контролируется с помощью датчика давления, лишнее топливо сбрасывается регулятором в магистраль обратного слива. Регулятор может располагаться в топливной рейке либо в корпусе ТНВД. Дополнительно в рейке может быть вмонтирован клапан экстренного сброса топлива, предотвращающий разрыв рейки в случае нештатной ситуации. Также для более точной работы в некоторых системах в топливную рампу вмонтирован датчик температуры топлива. В некоторых вариантах системы можно встретить отдельную форсунку, использующуюся для увеличения дозировки топлива и прожига сажевого фильтра, в других системах работа двигателя в режиме прожига достигается изменением ЭБУ момента впрыска и количества подаваемого в цилиндры дизеля.
Форсунки
Под давлением топливо подается к форсункам, которые могут быть 2 видов.
- Электрогидравлические. Представляют собой обычные электромагнитные форсунки, поднятие иглы распылителя и подача топлива в которых осуществляется после подачи напряжения на электромагнитный клапан. Электромагнитные форсунки очень надежные и имеют высокий уровень ремонтопригодности.
- Пьезоэлектрические. Пьезокристалл при подаче на него напряжение очень быстро расширяется, позволяя игле подыматься в 3-4 раза быстрее, нежели в случае с электромагнитной форсункой. Это повышает быстродействие форсунки, благодаря чему за такт можно осуществить большее количество впрыска дизеля в камеру сгорания, а также точнее отмерить подаваемую порцию горючего. Но сложность конструкции оборачивается меньшим ресурсом и трудностями в ремонте.
ТНВД
Топливная система Сommon Rail была разработана специалистами компании Bosch, которой и принадлежит основная доля рынка дизельных систем впрыска. На данный момент существует 5 генераций ТНВД Bosch системы Сommon Rail.
- СР1 – трехплунжерный ТНВД с подкачивающей секцией, расположенной в баке. Насос лишен клапана дозирование топлива, его функцию выполняет регулятор давления, вмонтированный в рейку (отличительная черта систем с СР1). Чаще всего СР1 комплектуются электромагнитными форсунками.
- СР1Н – усовершенствованный вариант СР1. Вместо подкачивающего насоса в баке, в корпус ТНВД вмонтирована механическая подкачивающая секция. Главная особенность – наличие клапана регулировки количества топлива, нагнетаемого в рейку. По сравнению с СР1, обеспечивает большое давление – 1600-1800 бар. Также большая эффективность достигается за счет возможности принудительного отключения одного из плунжеров, когда в большом количества горючего нет необходимости.
- СР2 – ТНВД, предназначенные для тяжелого коммерческого транспорта.
- СР3. Отличительная черта – количество нагнетаемого топлива регулируется не в контуре высокого давления, а еще на подходе к плунжерам путем контроля объема топлива, подаваемого к насосу. СР3 имеет механическую топливоподкачивающую секцию (варианты с электронасосами крайне редки). Двигатели с ТНВД СР3 оснащались только пьезоэлектрическими форсунками CRI 3.
- СР4. ТНВД имеет две модификации: одноплунжерный CP 4.1 (создаваемое давление – 1800 бар) и 2-плунжерный CP 4.2 (максимальное давление – 2000 бар). ТНВД имеет встроенный регулятор давления и механическую секцию низкого давления (5 бар). Большинство двигателей с СР4 оснащаются пьезофорсунками, но существуют системы и с электрогидравлическими инжекторами.
Помимо Bosch, производством компонентов и усовершенствованием системы Сommon Rail занимаются Delfi (Lukas), Densо и др.
Посредством данных, полученных от датчика положения педали газа, ЭБУ понимает желаемый водителем уровень крутящего момента. Считывая данные с ДВКВ, ДВРВ, ДМРВ, ДТОЖ, датчика наддува, датчика температуры топлива в рампе, электронный блок управления двигателем оценивает фактическую режимную нагрузку на мотор и решает, в какой момент нужно подать сигнал на форсунки и сколько топлива впрыснуть в цилиндры за цикловую подачу.
Основные особенности системы впрыска топлива
Основной принцип работы данной системы состоит в том, что топливо непосредственно впрыскивается в цилиндры двигателя. Для работы системы обычно необходимо наличие двух топливных насосов:
- первый располагается в баке с бензином,
- второй – на двигателе.
Причем второй является насосом высокого давления, иногда выдающим более 100 бар. Это необходимое условие работы, так как топливо поступает в цилиндр на такте сжатия. Высокое давление является основной причиной особого строения форсунок, которые выполняются в виде уплотнительных тефлоновых колец.
Данная топливная система, в отличие от системы с обычным впрыском, является системой с внутренним смесеобразованием с послойным или однородным образованием топливовоздушной массы. Способ смесеобразования изменяется с изменением нагрузки двигателя. Разберемся в работе двигателя при послойном и однородном образовании топливовоздушной смеси.
Возможность установки системы на автомобиль
Автомобилистов интересует вопрос относительно возможности установки системы впрыска воды с метаном в двигатель своими руками. Возможность такая есть.
Существует множество самодельных схем по реализации водяной системы впрыска, где в ход идут такие приспособления как медицинские шприцы, капельницы и прочие фактически подручные средства. Их монтируют во впускной коллектор, располагая за заслонкой дросселя. Но самое интересное здесь то, что системы оказываются вполне рабочими и достаточно эффективными.
В итоге автовладелец получает некоторый прирост мощности и увеличение крутящего момента. Но за всеми этими преимуществами не стоит забывать о существовании одного весомого недостатка. Заключается он в том, что самодельные системы попросту заставляют заливать воду в больших объёмах внутрь коллектора. Жидкость при этом не распыляется. В итоге взвесь происходит неравномерное распределение по цилиндрам. То есть в одних цилиндрах будет смесь обеднённая, в других нормальная. А это прямой путь к неравномерной работе всего двигателя. Если количество воды превысит критические отметки, гидроудара будет практически не избежать.
Если вы готовы потратить на модернизацию больше денег, тогда есть смысл обратиться в специализированные тюнинг-ателье. Здесь продаются комплекты, куда входят:
- бачок для смеси воды со спиртом;
- насос высокого давления (выдаёт от 5 до 10 бар);
- электронный блок управления, отвечающий за работу насоса;
- форсунки для впрыска жидкости.
Наиболее дорогостоящие системы предусматривают использование регулирующего клапана. Он контролирует давление и следит за объёмами воды, которые поступают в мотор.
Такая система работает по достаточно простому принципу. Блок управления подключается к автомобильному датчику, который отвечает на расход воздуха силового агрегата. Блок считывает и анализирует полученные параметры, определяет оптимальное количество воды и подаёт её путём передачи соответствующей команды исполнительному устройству. В данном случае это насос высокого давления.
Хотя система кажется предельно простой, не стоит забывать о некоторых возникающих сложностях. Водяной впрыск будет осуществляться только в условиях определённого режима работы силовой установкой. Зачастую такие системы функционируют, когда обороты двигателя преодолевают отметку в 3000 оборотов в минуту. Также дополнительное оборудование практически не будет контролировать подачу смеси воды со спиртом. Она только даёт команды, чтобы насос высокого давления включался или выключался. Единственным ограничителем количества поступающей воды становится только форсунка. Потому к её выбору следует подходить предельно внимательно.
Есть ещё один немаловажный момент. Пока управляющий блок передаёт команду насосу за включение, пока насос запустится и начнёт перекачивать жидкость, наблюдается определённая задержка по времени между отправкой сигнала на впрыск и непосредственно самим впрыском. От этого страдает вся система, поскольку снижается эффективность её работы на двигателе.
В итоге мнения относительно форсировки путём использования водяной смеси с метаном расходятся. Но можно сказать, что в настоящее время это достаточно дорогостоящее удовольствие, которое выглядит необычно и многих автомобилистов попросту пугает даже одним своим названием. Люди не могут понять, как это вода может повышать мощность.
Как вы поняли из всего рассмотренного ранее, система действительно работает и приносит определённые плоды. Но предела совершенству нет. Пока подобное форсирование воспринимают как некую экзотику, имеющую множество подводных камней и вопросов, остающихся без ответа.
Удастся ли как-то повысить эффективность, сделать систему доступнее и массово внедрить её в автопроизводство, говорить сложно. При нынешних альтернативных способах форсировки и повышения отдачи двигателей водяной впрыск не выглядит самым предпочтительным. Но ситуация может меняться с течением времени.
Нельзя исключать, что через несколько лет кто-то снова вспомнит про водяной впрыск, придумает новый способ применения системы и реализует её на своих автомобилях. И тогда все скажут, что вода действительно работает, и все захотят себе установить подобное решение. Но пока ситуация складывается не в пользу водяного впрыска.
Линейка агрегатов
Достаточно обширна, причем моторы с одинаковым рабочим объемом могут выдавать разную мощность. Яркий тому пример – 1,4-литровый TSI-двигатель. 122 лошадиные силы – далеко не граничный порог. Также концерн производит моторы 1,4 TSI на 140 и 170 лошадиных сил. Как это возможно? Все просто: отличия заключаются в технологии наддува:
- при использовании одного турбокомпрессора мощность двигателя TSI 1,4 варьируется в пределах от 122 до 140 лошадиных сил;
- с использованием двух турбин мощность возрастает до 150-170 сил. При этом меняется программное обеспечение электронного блока управления двигателем.
И все это на моторе с рабочим объемом в 1,4 литра! Но это далеко не единственный мотор в линейке. Существуют разные вариации двигателей TSI:
- 1.0 TSI. Это самый младший мотор. Он укомплектовывается одной турбиной и развивает мощность в 115 лошадиных сил. Литровый двигатель TSI имеет в распоряжении всего три цилиндра.
- 1.4. Об этих моторах мы уже рассказали выше. В линейке присутствует пять вариаций двигателей с мощностью от 122 до 170 лошадиных сил. Все цилиндры расположены в один ряд.
- 1.8. Такие моторы имеют три модификации. Мощность данной силовой установки может составлять от 152 до 180 лошадиных сил.
- 2.0. Эти агрегаты развивают мощность от 170 до 220 сил. Блок двигателя – рядный, четырехцилиндровый (как и на предыдущих двух агрегатах).
- 3.0. Это флагманский мотор, используемый на «Фольксвагене Туарег». Это шестицилиндровый двигатель V-образного типа. В зависимости от степени наддува, его мощность может составлять от ЗЗЗ до 379 лошадиных сил.
Как видите, линейка силовых агрегатов достаточно обширна.
Схема устройства системы питания дизельного ДВС
Система питания дизельного двигателя состоит из следующих базовых элементов:
- топливный бак;
- фильтры грубой очистки дизтоплива;
- фильтры тонкой очистки топлива;
- топливоподкачивающий насос;
- топливный насос высокого давления (ТНВД);
- инжекторные форсунки;
- трубопровод низкого давления;
- магистраль высокого давления;
- воздушный фильтр;
Дополнительными элементами частично становится электронасосы, выпуск отработанных газов, сажевые фильтры, глушители и т.д. Систему питания дизельных ДВС принято делит на две группы топливной аппаратуры:
- дизельная аппаратура для повода топлива (топливоподводящая);
- дизельная аппаратура для подвода воздуха (воздухоподводящая);
Топливоподводящая аппаратура может иметь различное устройство, но сегодня наиболее распространена система разделенного типа. В такой системе топливный насос высокого давления (ТНВД) и форсунки реализованы в виде отдельных устройств. Топливо подается в дизельный двигатель по магистралям высокого и низкого давления.
Дизельное топливо хранится, фильтруется и подается к ТНВД под невысоким давлением посредством магистрали низкого давления. В магистрали высокого давления ТНВД поднимает давление в системе для осуществления подачи и впрыска строго определенного количества топлива в рабочую камеру сгорания дизельного двигателя в заданный момент.
В системе питания дизеля присутствуют сразу два насоса:
- топливоподкачивающий насос;
- топливный насос высокого давления;
Топливоподкачивающий насос обеспечивает подачу топлива из топливного бака, прокачивает горючее через фильтр грубой и тонкой очистки. Давление, которое создает топливоподкачивающий насос, позволяет осуществить подачу топлива по топливопроводу низкого давления к топливному насосу высокого давления.
ТНВД реализует подачу топлива к форсункам под высоким давлением. Подача происходит в соответствии с порядком работы цилиндров дизельного мотора. Топливный насос высокого давления имеет определенное количество одинаковых секций. Каждая из таких секций ТНВД соответствует определенному цилиндру дизельного двигателя.
Данные моторы работают жестко и шумно, имеют небольшой срок службы. В конструкции их системы питания отсутствуют топливопроводы магистрали высокого давления. Указанный тип ДВС не имеет большого распространения.
Вернемся к массовой конструкции дизельного мотора. Дизельные форсунки располагаются в головке блока цилиндров (ГБЦ) дизельного двигателя. Основной их задачей становится точное распыление горючего в камере сгорания двигателя. Топливоподкачивающий насос подает к ТНВД большое количество топлива. Получившиеся избытки горючего и проникающий в систему топливоподачи воздух возвращаются в топливный бак по специальным трубопроводам, которые называются дренажными.
Инжекторные дизельные форсунки бывают двух видов:
- дизельная форсунка закрытого типа;
- дизельная форсунка открытого типа;
Четырехтактные дизельные моторы преимущественно получают форсунки закрытого типа. В таких устройствах сопла форсунки, которые представляют собой отверстие, закрываются особой запорной иглой.
Получается, что внутренняя полость, расположенная внутри корпуса распылителей форсунок, сообщается с камерой сгорания только во время открытия форсунки и в момент впрыска дизельного топлива.
Ключевым элементом в конструкции форсунки выступает распылитель. Распылитель получает от одного до целой группы сопловых отверстий. Именно эти отверстия и образуют факел топлива в момент впрыска. От их количества и расположения зависит форма факела, а также пропускная способность форсунки.
Устройство и принцип работы инжекторной системы впрыска
Второе название систем впрыска бензиновых моторов – инжекторная. Основная ее особенность заключается в точной дозировке топлива. Достигается это путем использования в конструкции форсунок. Устройство инжекторного впрыска двигателя включает в себя две составляющие – исполнительную и управляющую.
В задачу исполнительной части входит подача бензина и его распыление. Она включает в себя не так уж и много составных элементов:
- Бак.
- Насос (электрический).
- Фильтрующий элемент (тонкой очистки).
- Топливопроводы.
- Рампа.
- Форсунки.
Но это только основные компоненты. Исполнительная составляющая может в себя включать еще ряд дополнительных узлов и деталей – регулятор давления, систему слива излишков бензина, адсорбер.
В задачу указанных элементов входит подготовка топлива и обеспечение его поступления к форсункам, которыми и осуществляется их впрыскивание.
Принцип работы исполнительной составляющей прост. При повороте ключа зажигания (на некоторых моделях – при открытии водительской двери) включается электрический насос, который качает бензин и заполняет им остальные элементы. Топливо проходит очистку и по топливопроводам поступает в рампу, которая соединяет собой форсунки. За счет насоса топливо во всей системе находится под давлением. Но его значение ниже, чем на дизелях.
Открытие форсунок осуществляется за счет электрических импульсов, подаваемых с управляющей части. Эта составляющая системы впрыска топлива состоит из блока управления и целого комплекта следящих устройств – датчиков.
Эти датчики отслеживают показатели и параметры работы – скорость вращения коленчатого вала, количества подаваемого воздуха, температуры ОЖ, положения дросселя. Показания поступают на блок управления (ЭБУ). Он эту информацию сравнивает с данными, занесенными в память, на основе чего определяется длина электрических импульсов, подаваемых на форсунки.
Электроника, используемая в управляющей части системы впрыска топлива, нужна, чтобы высчитать время, на которое должна открыться форсунка при том или ином режиме работы силового агрегата.
Виды инжекторов
Но отметим, что это общая конструкция системы подачи бензинового мотора. Но инжекторов разработано несколько, и каждая из них обладает своими конструктивными и рабочими особенностями.
На автомобилях применяются системы впрыска двигателя:
- центрального;
- распределенного;
- непосредственного.
Центральный впрыск считается первым инжектором. Его особенность заключается в использовании только одной форсунки, которая впрыскивала бензин во впускной коллектор одновременно для всех цилиндров. Изначально он был механическим и никакой электроники в конструкции не использовалось. Если рассмотреть устройство механического инжектора, то она схожа с карбюраторной системой, с единственной разницей, что вместо карбюратора использовалась форсунка с механическим приводом. Со временем центральную подачу сделали электронной.
Сейчас этот тип не используется из-за ряда недостатков, основной из которых — неравномерность распределения топлива по цилиндрам.
Распределенный впрыск на данный момент является самой распространенной системой. Конструкция этого типа инжектора расписана выше. Ее особенность заключается в том, что топливо для каждого цилиндра подает своя форсунка.
В конструкции этого вида форсунки устанавливаются во впускном коллекторе и располагаются рядом с ГБЦ. Распределение топлива по цилиндрам дает возможность обеспечить точную дозировку бензина.
Непосредственный впрыск сейчас является самым совершенным типом подачи бензина. В предыдущих двух типах бензин подавался в проходящий поток воздуха, и смесеобразование начинало осуществляться еще во впускном коллекторе. Этот же инжектора по конструкции копирует дизельную систему впрыска.
В инжекторе с непосредственной подачей распылители форсунок располагаются в камере сгорания. В результате компоненты топливовоздушной смеси здесь запускаются в цилиндры по отдельности, и уже в самой камере они смешиваются.
Особенность работы этого инжектора заключается в том, что для впрыскивания бензина требуется высокие показатели давления топлива. И его создание обеспечивает еще один узел, добавленный в устройство исполнительной части – насос высокого давления.
Типы смесеобразования
Используя непосредственный впрыск топлива, инженерам удалось снизить расход бензина. И все достигнуто возможностью использования нескольких типов смесеобразования. То есть под определенные условия работы силовой установки подается свой тип смеси. Причем система контролирует и управляет не только подачей топлива, для обеспечения того или иного типа смесеобразования устанавливается еще и определенный режим подачи воздуха в цилиндры.
Всего же прямой впрыск способен обеспечить два основных типа смеси в цилиндрах:
- Послойная;
- Стехиометрическая гомогенная;
Это позволяет подобрать смесь, которая при определенной работе мотора, обеспечит наибольшее КПД.
Послойное смесеобразование позволяет двигателю функционировать на очень бедной смеси, в которой массовая часть воздуха больше топливной части в более чем 40 раз. То есть в цилиндры подается очень большое количество воздуха, а затем в нее добавляется немного топлива.
В нормальных условиях такая смесь от искры не загорается. Чтобы воспламенение произошло, конструкторы придали днищу поршня особую форму, обеспечивающую завихрение.
При таком смесеобразовании в камеру сгорания воздух, направленный заслонкой, поступает на большой скорости. В конце такта сжатия форсунка впрыскивает топливо, которое достигая днища поршня, за счет завихрения поднимается вверх к свече зажигания. В результате в зоне электродов смесь является обогащенной и легковоспламенимой, в то время как вокруг этой смеси находится воздух практически без частиц топлива. Поэтому такое смесеобразование и получило название послойного – внутри имеется слой с обогащенной смесью, поверх которого находится еще один слой, практически без топлива.
Данное смесеобразование обеспечивает минимальное потребление бензина, но и приготавливает такую смесь система лишь при равномерном движении, без резких ускорений.
Стехиометрическое смесеобразование – это изготовление топливной смеси в оптимальных пропорциях (14,7 части воздуха на 1 часть бензина), что обеспечивает максимальный выход мощности. Такая смесь уже воспламеняется легко, поэтому надобности в создании обогащенного слоя возле свечи не требуется, наоборот, для эффективного сгорания необходимо, чтобы бензин равномерно распределился в воздухе.
Поэтому топливо впрыскивается форсунками на также сжатия, и до воспламенения оно успевает хорошо перемещаться с воздухом.
Такое смесеобразование обеспечивается в цилиндрах во время ускорений, когда необходим максимальный выход мощности, а не экономичность.
Конструкторам пришлось также решать вопрос с переходом двигателя с бедной смеси на обогащенную во время резких ускорений. Чтобы не произошло детонационного сгорания, во время перехода используется двойной впрыск.
Первая закачка топлива выполняется на такте впуска, при этом топливо выступает в качестве охладителя стенок камеры сгорания, что исключает детонацию. Вторая порция бензина подается уже на конце такта сжатия.
Система непосредственного впрыска топлива благодаря применению сразу нескольких типов смесеобразования, позволяет неплохо экономить топливо без особого влияния на мощностные показатели.
Во время ускорений двигатель работает на обычной смеси, а после набора скорости, когда режим движения размеренный и без резких перепадов, силовая установка переходит на очень обедненную смесь, тем самым экономя топливо.
В этом и кроется основное достоинство такой системы питания. Но есть у нее и немаловажный недостаток. В топливном насосе высокого давления, а также в форсунках используются прецизионные пары с высокой степенью обработки. Именно они и являются слабым местом, поскольку эти пары очень чувствительны к качеству бензина. Наличие сторонних примесей, серы и воды способно вывести ТНВД и форсунки из строя. Дополнительно, бензин обладает очень слабыми смазывающими свойствами. Поэтому износ прецизионных пар выше, чем у того же дизельного мотора.
К тому же сама система непосредственной подачи топлива конструктивно более сложная и дорогостоящая, чем та же система раздельного впрыска.
Особенности устройства инжекторного двигателя
Для того чтобы грамотно эксплуатировать автомобиль, у которого имеется система питания бензинового двигателя с впрыском топлива, необходимо иметь представление о его работе. Особенно когда речь идет об отечественных автомобилях, инжекторной системе подачи топлива ВАЗ 2114 и других машин.
Без этого будет сложно самому понимать и устранять возможные неисправности машины. Усвоив особенности конструкции, принцип работы, устройство инжекторного двигателя можно разобраться в неисправности и даже устранить ее, не обращаясь на СТО.
Инжекторным двигателем управляет контроллер. В отечественных машинах его обычно размещают справа под приборной панелью. Задача этого прибора — непрерывно обрабатывать информацию о состоянии мотора и обеспечивать надежную работу его систем. Блок управления включает различные реле, форсунки, датчики.
С помощью встроенной системы диагностики происходит распознавание неполадки в двигателе, сигнализируя контрольной лампой, хранит коды диагностики неисправностей. Она располагает тремя запоминающими устройствами, позволяющими оперативно анализировать техническое состояние за разные периоды времени.
Принципиальной особенностью двигателя является наличие форсунок, которые обеспечивают дозированный впрыск топливовоздушной смеси во впускную трубу после получения команды от управляющего блока. При этом необходимый воздух подается при помощи дроссельного узла и регулятора холостого хода. Форсунки крепятся к рампе, которая установлена на впускной трубе.
Форсунка представляет собой электромеханический клапан, который при помощи пружины запирается иглой. Когда от блока управления подается на обмотку электромагнита форсунки импульс, игла поднимается, открывая сопло распылителя. Через него смесь подается во впускную трубу мотора. Форсунки требуют постоянного контроля. Малейшее их засорение может негативно сказаться на работе двигателя.
Также важной частью этого двигателя является нейтрализатор, который преобразует вредные компоненты отработанных газов
