Что такое аккп tiptronic и чем отличается от вариатора?

Отличия АКПП Типтроник от моделей со схожим механизмом работы (преимущества)

• АКПП хороша при простом передвижении по прямой линии, без передачи излишних нагрузок силовому агрегату. Но, если на пути окажется возвышенность или затяжной подъём, преодолеть преграду будет проще для мотора на Tiptronic за счёт наличия селектора выбора повышенной или пониженной передачи без потери мощности и момента вращения;
• ежедневно каждый автомобилист сталкивается с необходимостью проведения внезапного обгона впередиидущего транспорта. В сравнении с модификациями автомата, легче всего совершить манёвр на Tiptronic. Так как конструкционно имеется функция резкой подачи максимального количества топлива «Kick Down» для проведения определённого движения, но кратковременного. Уж если вести речь о сравнении с механикой, то последний вариант наиболее приемлем;
• Tiptronic, как никакая иная коробка передач, обеспечит наиболее эффективное торможение силовым агрегатом при необходимости;
• в зимний период вероятность качественного старта на автомобиле в несколько раз повышается, так как допускается начало движения машины со второй передачи в ручном режиме;
• различные передвижения по бездорожью, лёгкой пересечённой местности дадутся просто и непринуждённо, при условии использования коробки автомат нового типа;
• эффективное предотвращение активации нежелательной или некорректной скорости. Часто бывает так, что по ошибке включишь не ту передачу и мотор моментально испытывает резкий скачок нагрузки, что крайне нежелательно. В случае с Tiptronic этого физически неможет быть. За все процессы с автоматом отвечает электронный блок управления двигателем, который собирает данные на основе показаний ряда датчиков. При несоответствии скорости фактической, агрегат просто не позволит её активировать во вред техническому средству;
• эффективное средство для экономии топлива, если сравнивать с остальными представителями «автоматов». Как показывает практика, экономия равна от 5 до 15%, при условии соблюдения основных правил эксплуатации технического средства. Механическому типу Tiptronic проигрывает несколько параметров, «пальма первенства» достаётся МКПП.

Описание РКПП Easytronic

Easytronic – механическая роботизированная коробка переключения передач. Её «роботизированность» заключается в том, что вместо педали сцепления установлен электрогидравлический привод и включение передач выполняется электромеханически. Данная КПП включает в себя плюсы (но, добавляет в конструкцию и достаточное количество минусов) механической и автоматической коробок передач. Роботизированная трансмиссия Easytronic является совместным проектом компаний Opel и Luk, в данный момент применяется на автомобилях Opel.

В конструкции Easytronic применяется сцепление с саморегулировкой (Self-Adjusting Clutch), осуществляющее регулировку степени износа, а также выполняет функции постоянного выжимного усилия, чем достигает увеличения срока эксплуатации сцепления. Также небольшое усилие срабатывания дает возможность использования в приводе слабого по мощности электродвигателя.
В основу Easytronic легла пятиступенчатая механическая КПП, с добавлением приводов сцепления и передач. Электродвигатель, эксцентриковый механизм и червячный редуктор входят в устройство привода. Для измерения величины «нажатия на педаль» используется датчик перемещения штока поршня цилиндра сцепления. На привод сцепления ложатся те же функции, которые водитель возлагает на педаль включения сцепления: дозировка усилия при трогании с места, вкл/выкл. при процессе переключения передач, разъединения при остановке.

ЭБУ Easytronic, расположенный в приводе, выполняет функцию управления данной коробкой передач. Электронный блок берет ответственность на себя за такие действия как:
— Прием и расшифровка входных сигналов;
— Определение передачи, которая необходима в непосредственный момент;
— Расчет параметров;
— Подача сигналов исполнительным механизмам;

Привод включения передач включает в себя два редуктора, приводящиеся в действие электродвигателями. Работа данного привода включает в себя перемещение рычага, воздействующий на вилку, осуществляет переключение передачи. Рычаг селектора не связан жестко с коробкой передач и является частью электронной системы. Положение рычага оценивает датчик, генерирующий аналоговый сигнал, который запускает определенную программу управления КП.
В автоматическом режиме ЭБУ берет на себя полное управление коробкой переключения передач, поэтому трансмиссия ведет себя аналогично АКПП в автоматическом режиме. В полуавтоматическом режиме водитель переключает передачи вручную.

Что такое Типтроник

Типтроник – АКПП (автоматическая коробка передач автомобиля), которая дарит возможность ручного переключения, когда это нужно. Механизм был создан и запатентован концерном Porsche, как вариация «спортивного» режима: изначально исключительно для трансмиссии спортивных авто он и был изобретен. По сравнению со стандартной механикой, типтроник был проще в освоении и удобнее в эксплуатации.

Первоначально типтроник создавался для 4-ступенчатой АКПП, современные наработки позволили устанавливать его на 8-ступенчатых автоматах, например в Porsche Panamera с полным и задним приводом. Естественно, типтроник не остался уникальным – на рынок со временем пришли его вариации, а само слово «Типтроник» стало нарицательным.

Параллельно с Porsche, разработкой подобной АКПП занималась компания Chrysler (США). Свое детище они назвали Ultradrive. Со временем от идеи отказались: рассчитывавший на массовый рынок Chrysler, не смог финансово позволить себе полномасштабное производство такой КПП (коробка передач автомобиля). На данный момент доработанная версия Ultradrive, названная Autostick, занимает в рядах разработок Chrysler свое почетное место.

Идеи типтроника воплотились в ряде аналогов от других производителей: применение подобных автоматических КПП можно обнаружить у Audi, Volkswagen, BMW, Honda. Разработка велась под левый руль, что не помешало выпускать и праворульные автомобили с типтроником, например, Mitsubishi для японского рынка.

Как работает робот от Opel

Коробка Easytronic может работать в автоматическом и полуавтоматическом режиме. В первом случае контроль полностью осуществляет ЭБУ. Роботизированная КПП работает подобно «автомату», однако при переключении скоростей происходит разрыв тягового усилия. Под воздействием управляющих сигналов блока управления коробкой передач происходит следующее:

• уменьшается крутящий момент;
• выключается сцепление;
• выбирается передача;
• происходит синхронизация вращения валов;
• включается передача;
• включается сцепление;
• увеличивается крутящий момент.

Режим полуавтомата позволяет водителю самому последовательно переключать передачи, перемещая селекторный рычаг в положение «+» или «-». Этот режим аналогичен режиму Tiptronic. Компания Opel дала ему собственное название – Active Select.

5 типичных поломок Изитроника

Если электроника выявит неисправность, загорится сигнальный значок, индикатор F. При таких дефектах дальнейшее движение невозможно. Среди наиболее вероятных поломок роботизированной трансмиссии EASYTRONIC выделяют:

Выход из строя ЭБУ (щетки в электромоторе ходят 120–150 тыс

км, при выявлении износа официальный дилер предлагает менять блок в сборе, хотя в гаражных условиях уже научились монтировать щетки от дрелей, ГАЗелей и даже газонокосилок; учтите, щетки, используемые при замене, должны быть меднографитовыми, обычные графитовые и стальные не подходят).
Неправильное функционирование главного цилиндра сцепления (перепускной клапан покрывается грязью или отложениями, это приводит к тому, что главному цилиндру сложно держать давление, автомобиль двигается с рывками и подергиваниями; важно не допускать длительной работы на загрязненной тормозной жидкости, следить за герметичностью соединений, особенно в том месте, где шланг высокого давления примыкает к главному цилиндру).
В механической части EASYTRONIC F17 изношен вторичный вал (во время езды появляется характерный гул).
Потеря контактов в электрической части, перегорание предохранителя селектора.
Поврежден диск сцепления (частички рассыпавшегося диска сцепления засоряют систему, иногда это сопровождается гулом выжимного подшипника).

Трогание с места

Для того чтобы привести автомобиль с изитроником в действие, необходимо зажать педаль главного тормоза, перевести коробку в автоматический режим. В этот момент на мониторе подсвечивается сигнал «А», и включается первая передаче (А1). Если зима – вторая передача (А2).После отпускания педали тормоза автомобиль должен тронуться.Движение с места машины возможно, но только при условии, что после включения скорости сразу нажимается педаль акселератора. Если не требуется нажатие кнопки газа и передача «А» не включена, необходимо перевести селектор в положение «А» с нажатием главного тормоза.

Запуск двигателя OPEL

Дальнейшее переключение скоростей осуществляется автоматически, в зависимости от количества оборотов двигателя.Если установлен ручной режим, то переключение скоростей осуществляется вручную. На дисплее загорается значок «М». Передача включена. Если количество оборотов двигателя невелико, то роботизированный блок управления автоматически переходит в ручной режим на пониженной передаче. Это помогает избежать глушение двигателя.Переводим рычаг для выбора передач в «плюс» или «минус».Переключение в «плюс» — на повышенную передачу.Переключение в «минус» — на пониженную передачу.

Сравниваем типтроник в коробке автомат и механическую коробку

Механическая коробка передач известна многим автолюбителям с богатым опытом вождения. Данный тип КПП предлагает водителю принимать непосредственное участие в переключении передач, тем самым полностью контролируя процесс управления, что и является плюсом. Очевидное преимущество перед АКПП – нет необходимости в гидротрансформаторе, который был создан из-за невозможности воздушного охлаждения. Минус механики в том, что в городских условиях необходимость ее использования мала: разогнаться негде – кругом либо знаки со светофорами и постами ГАИ, либо пробки: долго стоять в них тяжело, любое движение требует переключения передачи. Для некоторых водителей МКПП не дает безграничные возможности, а наоборот – заставляет отвлекаться, мешает сконцентрироваться на дороге.

Стоит упомянуть еще один тип, совмещающий механическую коробку передач с автоматической, но разработанный на основе МКПП. Речь идет о роботизированной коробке переключения передач или «роботе». Пожалуй, лучшим примером является разработка Opel под названием Easytronic (Изитроник). От МКПП была взята, собственно, механическая часть, автомат представлен электронным блоком, который отвечает за сцепление и самостоятельно решает, когда переключать передачи.

К сожалению, хороший замысел оказался плохо реализован. Стали намного заметнее рывки при нагрузке, порой включение новой передачи занимает кучу времени, даже с зажатой до упора педалью газа. Переключать передачи мгновенно (как на механике) эта коробка не может, плавность переключения (как у автоматной коробке) тоже отсутствует. Применять автомобиль с роботом можно только в условиях города, для тихой, аккуратной езды.

Назначение основных частей коробки Easytronic

Достоинством саморегулирующегося сцепления является то, что оно автоматически регулирует степень износа, обеспечивая постоянное и невысокое усилие выжима, благодаря чему значительно продляется срок службы механизма. Кроме того, небольшое усилие позволяет обойтись маломощным электродвигателем в приводе сцепления.

Основу всей конструкции составляет пятиступенчатая механическая коробка передач, доукомплектованная приводом сцепления и селектором.

Привод сцепления состоит из электромотора небольшой мощности, червячного редуктора и эксцентрикового механизма, взаимодействующего со штоком поршня главного цилиндра сцепления. Перемещение штока оценивается датчиком. Работа привода аналогична действиям водителя с педалью сцепления на автомобиле с механической коробкой: при трогании с места дозируется усилие, при переключениях сцепление включается и выключается, при остановке полностью разъединяется.

Управляется 5 ступенчатая Easytronic электронным блоком управления, расположенным прямо в приводе. ЭБУ принимает входящие сигналы от рычага селектора (его положении), исполнительных механизмов, педали газа, также принимаются сигналы от блока управления двигателем и системы АБС. Принятые сигналы проходят проверку на достоверность, затем блок определяет передачу, которую необходимо включить, рассчитывает выходные параметры и посылает сигналы к исполнительным механизмам.

Основными частями привода выбора и включения передач являются два редуктора, их приводят в действие два электромотора. Его задача – перемещать рычаг, который при помощи вилки выбирает и включает передачи.

Рычаг селектора входит в состав электронной системы управления КПП, и не имеет жесткой связи с самим агрегатом. Его положение контролируется датчиком, генерирующим аналоговый сигнал и запускающим тот или иной алгоритм управления.

Эксплуатация изитроника

Лучше всего изитроник подходит тем автовладельцам, которые привыкли к размеренной, спокойной езде — для таких водителей трансмиссия создает наиболее комфортные условия. Конечно, автоматическая коробка более комфортна для размеренного вождения, но изитроник гораздо экономичнее и дешевле. Водителям, которым нравится более «рваный» стиль вождения с максимальным кратковременным использованием пониженных передач, вероятнее всего, с изитроником будет некомфортно в силу некоторых моментов, связанных с автоматизацией процесса переключения (хотя переключение передач по своей плавности куда ближе к механической коробке ПП, чем к автомату). О них будет сказано далее. Как было сказано выше, для того, чтобы изитроник «понял», что нужно включить следующую передачу, необходимо немного сбросить газ — если оборотов двигателя достаточно, коробка включит следующую передачу именно под момент сброса. Если этого не делать, изитроник сам сбросит обороты, что является причиной «провалов» в динамике автомобиля, на которые жалуются многие водители. При достижении критических оборотов для каждой передачи изитроник переключает их сам. Также трансмиссия отсекает ошибки водителя даже в ручном режиме переключения — грубо говоря, включить вторую передачу, в 160 километров в час она не позволит. При быстром двойном толчке рычага трансмиссия позволяет переключать передачи не в порядке очередности, а перескакивая через одну. Водитель может переключаться между режимами работы трансмиссии прямо в процессе движения, правда, использовать эту возможность лучше пореже, для того чтобы сильно не нагружать трансмиссию и продлить срок ее эксплуатации. При остановке производитель рекомендует выставлять нейтраль, для того чтобы поберечь сцепление. При парковке следует также выставлять нейтраль и ставить машину на ручной тормоз. Стоит максимально внимательно следить за цепью электропитания, включающей в себя стоп-сигналы: дело в том, что при разомкнутой цепи (к примеру, из-за перегоревшей лампочки) блок управления трансмиссией не может получить сигнал о том, что водитель нажимает на педаль тормоза, что делает работу изитроника практически невозможной. Конечно же, водитель самостоятельно выбирает автомобиль с тем типом коробки, который сам предпочитает. Однако же принимать такое решение стоит лишь тогда, когда вы действительно хорошо понимаете, как работает тот или иной тип трансмиссии.

Общее впечатление

Как избежать ремонта EASYTRONIC?

Во-первых, коробка не приспособлена к езде по бездорожью, частым пробуксовкам. Это приводит к включению аварийного режима. Поэтому владельцам Опелей с Изитроником зимой рекомендовано включать соответствующий режим коробки, избегать сложных обледенелых участков.

Во-вторых, каждые 30–40 тыс. км следует менять тормозную жидкость. Она имеет свойство впитывать влагу и быстро приходит в негодность. При замене обязательно прокачивайте гидросистему.

В-третьих, чтобы продлить ресурс коробки EASYTRONIC F13MTA и F17MTA, проводите профилактическую обработку составом RVS-Master. Геомодификатор трения защитит и восстановит механическую часть роботизированной трансмиссии. В результате обработки изношенные поверхности покроются металлокерамическим защитным слоем.

Благодаря РВС-обработке восстановятся геометрия шестерен, валов, подшипников. Трение снизится до 0,003–0,007. На практике доказано, что RVS-Master устраняет гул, посторонние шумы и вибрации, делает переключения роботизированной коробки плавными.

Из-за разрыва потока мощности в момент переключения коробка «тупит». При создании EASYTRONIC инженеры усовершенствовали конструкцию: для управления тремя приводами использован электронный блок и множество датчиков. Это сделало коробку немного проворней, но полностью исключить задумчивость не удалось. При износе конструктивных механических элементов переключения в роботизированной трансмиссии занимают еще больше времени. Как правило, этот дефект уходит после двукратной обработки геомодификатором трения.

RVS-Master кардинально отличается от любого герметика, промывки, кондиционера металла. Продукты износа 100% не забьют масляные каналы. Частицы состава воздействуют на поверхности трения, не меняя свойств тормозной жидкости, которая служит обычным транспортировочным материалом.

Важно, что геомодификатор восстанавливает все механические элементы, в основе которых лежит черный металл. Твердость новообразованного МКЗС  колеблется в пределах 63–70 HRC

А за счет минимизации трения снижается вероятность перегрева, который так часто случается с EASYTRONIC в пробках.

В-четвертых, проводите процедуру адаптации точек сцепления каждые 20–30 тыс. км. Старайтесь на заведенной машине включать режим N. Это убережет сцепление от перегрева. Ведь ресурс диска сцепления и выжимного подшипника не превышает 100 тыс. км.

Если обнаружены неисправности, обязательно протестируйте EASYTRONIC компьютерным сканером. Точный код ошибки позволит понять, чем вызвана поломка. Например, P1732 сигнализирует о выработке вилок переключения, а P1722 – о нарушении связи кулисы с коробкой.

5 ступенчатая коробка передач easytronic

Коробка передач Easytronic представляет собой роботизированную механическую КПП. Педаль сцепления в автомобилях с Easytronic отсутствует, а ее роль выполняет электромеханический привод. Такая коробка передач сочетает в себе преимущества «механики» с удобствами АКПП. Данная конструкция разработана совместно компаниями Opel и Luk, и устанавливается на модели Opel Corsa, Astra и Zafira.

Коробка Изитроник: основные режимы работы

Коробка передач Изитроник может работать в двух режимах:

Автоматический режим работы (коробка полностью управляется ЭБУ). В этом режиме роботизированная коробка Изитроник напоминает работу обычного автомата, поскольку самостоятельно переключает передачи. Но есть отличие. Так как Изитроник является коробкой робот, в ней происходит разрыв потока мощности от двигателя, поэтому при переключении скоростей (в момент) необходимо немного сбрасывать газ.

На РКПП Изитроник есть и другие режимы. Например, спортивный режим, экономичный или зимний. В зимнем режиме на скользких поверхностях движение только со второй передачи, спортивный режим отличается более резким включением передач, автомобиль начинает активный разгон.

Или, например, режим KICK-DOWN (кик-даун) — переключения на низшую передачу. При резком нажатии на педаль газа коробка понижает передачу, что обеспечивает более быстрый разгон автомобиля, например, при обгоне.

Коробка передач Easytronic

Easytronic – торговое название автоматизированной механической коробки передач, в которой педаль сцепления заменена электрогидравлическим приводом, а выбор и включение передач осуществляется с помощью электромеханического привода. Коробка передач Easytronic сочетает в себе преимущество механической коробки передач с функциями автоматической коробки. Робот Easytronic является совместной разработкой Opel и Luk, в настоящее время устанавливается на автомобили Opel Corsa.

Устройство Easytronic

Коробка передач Easytronic состоит из сцепления, механической коробки передач, приводов сцепления, выбора и включения передач.

В конструкции коробки передач используется саморегулирующееся сцепление SAC (Self-Adjusting Clutch), которое осуществляет автоматическое регулирование степени износа, обеспечивает постоянное и невысокое выжимное усилие, чем достигается существенное увеличение срока службы сцепления. Кроме этого невысокое усилие срабатывания позволяет в приводе сцепления использовать маломощный электродвигатель.

Основу Easytronic составляет типовая пятиступенчатая механическая коробка передач, в которую добавлены приводы сцепления и передач.

Привод сцепления включает электродвигатель, червячный редуктор и эксцентриковый механизм, который взаимодействует со штоком поршня главного цилиндра сцепления. Величину перемещения штока поршня главного цилиндра оценивает соответствующий датчик. Привод сцепления выполняет те же задачи, что и водитель осуществляет с педалью сцепления, а именно: дозирование усилия при трогании с места, включение/выключение при переключении передач, разъединение при остановке.

Управление коробкой передач осуществляется с помощью электронного блока, который располагается непосредственно в приводе сцепления. Электронный блок управления выполняет следующие функции:

• прием входных сигналов (положение исполнительных механизмов, рычага селектора, педали газа, параметры работы автомобиля);
• проверка достоверности сигналов;
• определение необходимой передачи;
• расчет выходных параметров;
• подача сигналов на исполнительные механизмы.

Механический привод выбора и включения передач состоит из двух редукторов, которые приводятся в действие от электродвигателей. Работа привода заключается в перемещении рычага, который воздействуя на вилку, осуществляет выбор и переключение конкретной передачи.

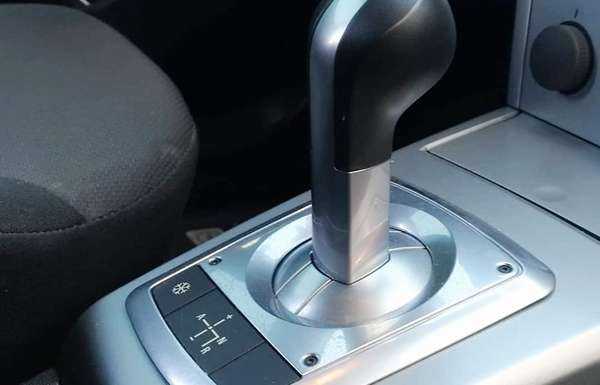

Рычаг селектора является элементом электронной системы управления коробкой передач и не имеет с ней жесткой связи. Положение рычага селектора оценивается соответствующим датчиком, который генерирует аналоговый сигнал и запускает определенный алгоритм управления коробкой передач.

Работа коробки передач

В конструкции коробки передач Easytronic реализовано два режима работы: автоматический и полуавтоматический.

В автоматическом режиме электронный блок полностью управляет коробкой передач. Коробка передач ведет себя как автоматическая коробка, но операции переключения передач происходят с разрывом тягового усилия. Алгоритм управляющих воздействий электронного блока осуществляется в следующей последовательности: уменьшение крутящего момента — выключение сцепления — выбор передачи — синхронизация — включение передачи — включение сцепления — увеличение крутящего момента.

В полуавтоматическом режиме переключение передач осуществляется водителем вручную. Передачи в этом режиме переключаются последовательно на повышение или понижение с помощью рычага селектора. Ручной режим переключения передач в коробке Easytronic носит собственное название Active Select, по сути аналогичный функции Tiptronic.

5 ступенчатая коробка передач easytronic

Коробка передач Easytronic представляет собой роботизированную механическую КПП. Педаль сцепления в автомобилях с Easytronic отсутствует, а ее роль выполняет электромеханический привод. Такая коробка передач сочетает в себе преимущества «механики» с удобствами АКПП. Данная конструкция разработана совместно компаниями Opel и Luk, и устанавливается на модели Opel Corsa, Astra и Zafira.

Что такое изитроник в машине

Рассмотрим все поочерёдно.

1. Привод сцепления. Он складывается из таких частей:

• электродвигатель
• червячный редуктор
• эксцентриковый механизм

Функция привода соизмерима с действиями водителя, которые он совершает при помощи педали сцепления на классическом варианте коробки.

1. Саморегулирующее сцепление. В этом и заключается главное отличие этого типа от других. Оно именуется SAC и его достоинствами выступают саморегулирование уровня износа и поддерживание умеренного выжима.
2. Привод сцепления с блоком управления Easytronic.
3. Электронный блок управления. Это центр управления, который отвечает и за привод сцепления и за коробкой в общем. Действует он вместе с системой управления мотором и АБС тормозов.
4. Селектор выбора передач.

Основные режимы работы

Easytronic выполняет работу в двух режимах: автоматическом и полуавтоматическом. В первом случае она работает по принципу классического «автомата», то есть управление в полной мере отходит к электрическому блоку. Бывает и такое, что во время переключения скоростей образуется разрыв тягового усилия. Исправляет установка ситуацию следующими действиями:

• понижает крутящий момент,
• отключает сцепление,
• выбирает передачу,
• синхронизирует валы,
• запускает передачу и сцепление,
• увеличивает крутящий момент.

Суть работы второго режима намного проще, так как все зависит непосредственно от водителя, им выполняется следующее действие: переключение передачи при помощи рычага. Этот режим именуется как «Active Select».

Подведем итоги
