КПП CVT
Разберем виды бесступенчатых автоматических трансмиссий и чем они отличаются.
Клиноременный
Этот тип коробок передач считается самым распространенным. Трансмиссия оснащается ведомым либо клиновидным ремешком и валом. Работа клиноременного вариатора зависит исключительно от количества оборотов двигателя машины. Во время эксплуатации коробка передач не откликается на нагрузки. Если транспортное средство движется в гору, возрастает нагрузка задних колес, но передаточное число при этом не меняется.
Ремни клиноременных вариаторов считаются клиновидными, поскольку они имеют трапециевидную форму и устанавливаются в специальный вал боковыми частями. Когда боковины изнашиваются, ремешок еще глубже вклинивается в вал, таким образом обеспечивая надежное сцепление между деталями.
Передаточное число в трансмиссиях клиноременного типа изменяется в соответствии с оборотами ведомого и ведущего валов. Ведущий вал под воздействием коленвала сжимается, выталкивая ремешок подальше от центра, что приводит к разжиманию ведомого вала. Передаточное число поступает на заднее колесо.
Основное отличие между ведомым и ведущим валом заключается в присутствии пружинного элемента на втором. Клиноременные трансмиссии оснащаются специальными устройствами, предназначенными для контроля изменения направления вращения шкивов при активации задней скорости.
Рекомендуем: Чип-тюнинг двигателя – мифы и реальность
Тороидальный
Основное различие тороидальных вариаторов заключается в использовании специальных колес и роликов в конструкции вместо валов и ремешков. По устройству эта разновидность имеет отличия от клиноременной КПП, однако принцип действия коробки передач будет практически идентичным. Все конструктивные компоненты выполняют аналогичные функции, которые приводят к одному результату — изменению трансмиссии.
Один вал тороидальной коробки передач совмещается с силовым агрегатом, а другой с диском кардана. Между этими шкивами располагаются специальные колеса и ролики, которые осуществляют передачу мощности друг другу. Колесики вращаются вокруг двух шкивов — вертикального и горизонтального. Это приводит к тому, что они соприкасаются с валами в разных областях.
В результате воздействия рядом с центральной частью ведущего шкива происходит контакт в районе обода этого диска с ведомым элементом. Такое соприкосновение приводит к увеличению крутящего момента и понижению скорости. Этот процесс называется специалистам овердрайвом или повышенной передачей.
Гидростатический
Описанные вариаторные трансмиссии функционируют посредством радиуса точек, контактирующих между двумя вращающимися валами. Но принцип действия гидростатической коробки передач другой, он заключается в использовании насосных устройств переменного объема. Благодаря этому узлу обеспечивается движение.
Преимущества и недостатки
Основные плюсы вариаторных трансмиссий:
- экономия горючего по сравнению с классическими автоматами;
- отсутствие толчков во время разгона или торможения благодаря плавному изменению передаточного числа;
- хорошая динамика транспортного средства во время движения, а точнее, на длинном участке дороги;
- колеса автомобилей с вариаторными коробками передач сложно сорвать в букс, поэтому такие модели машин более безопасны при движении по гололеду;
- двигатель транспортного средства работает в условиях пониженных нагрузок, что способствует увеличению его ресурса эксплуатации.
Недостатки:
- автомобили с вариаторами проигрывают старт машинам, оснащенным другими разновидностями коробок передач;
- трансмиссии CVT более чувствительны к повышенному крутящему моменту, поэтому при эксплуатации авто в сложных условиях на агрегат действует высокая нагрузка;
- дороговизна обслуживания и ремонта;
- если используется агрессивный стиль езды, то ресурс эксплуатации у ремешка будет боле низким;
- необходимость применения качественных и дорогих масел для обслуживания;
- конструктивные особенности вариаторных коробок передач не позволяют использовать спортивные приемы вождения.
Рекомендуем: Трансмиссионные масла разных производителей: можно ли мешать между собой
Коробка передач X Tronic CVT: что это такое?
Икс-Троник — вариаторная КП, которая постепенно приходит на смену АКПП, так как в отличие от нее является надежной, долговечной и экономичной. Считать её коробкой передач можно «с натяжкой», поскольку передачи в ней отсутствует, но есть бесступенчатая трансмиссия. Бесступенчатой такую коробку называют из-за того, что во время работы она размеренно изменяет передаточное число.
Первые из подобных коробок были не слишком надежны — они быстро исчерпывали свои ресурсы, если водители практиковали экстремальную езду. Но новые Xtronic лишены недостатков «предшественников». Теперь есть модернизированные варианты, отвечающие технологическим нормам. Сейчас это клиноременный вариатор, имеющий свои особенности:
- Шкивы в нем приспособлены к эксплуатации при повышенных нагрузках.
- Ремень стал менее гибким, зато срок его эксплуатации значительно увеличился.
- Масляный насос стал более производительным.
Габариты коробки уменьшились. Оснащенные такими КП автомобили стали двигаться плавнее и гораздо медленнее расходовать топливо. Узел больше не испытывает перегрузок, из-за чего срок его эксплуатации значительно увеличился. Коробка увереннее чувствует себя на высоких оборотах.
Модернизация коснулась и прошивки. Добавили некоторые адаптивные режимы — для использования в сельской местности, спортивные и прочее. Все эти изменения позволили использовать коробки даже с высокомощными моторами.
Советы по эксплуатации вариатора
Рабочие жидкости и моторное масло в вариаторе всегда должны находиться на необходимом уровне. Надо чаще проверять и при необходимости менять все фильтры. Если смазка начинает пахнуть гарью, лучше заменить трансмиссионную жидкость.
В холодную погоду нужно машину прогревать без спешки. Делать это необходимо на «нейтралке» или на небольшой скорости. До полного прогрева двигателя включать повышенные обороты не рекомендуется.
Требуется постоянно следить за состоянием датчиков и проводки. Вариаторные трансмиссии напичканы электроникой. Поломка одного из датчиков станет причиной некорректной работы всего агрегата. При неисправности трансмиссия переходит в аварийный режим.
В холодную погоду перед ездой лучше поочередно включать все режимы с помощью рычага, задержавшись на каждом из них по несколько секунд.
Не допускайте пробуксовок. Если автомобиль застрял, не нужно его раскачивать, переключая селектор из положения D в режим R и обратно — так шлицевые соединения износятся быстрее, а шестеренки вообще могут поломаться. Лучше попытаться вытянуть машину при помощи другого автомобиля.
Вариаторы конструктивно отличаются от обычных коробок. Модернизация позволила увеличить срок эксплуатации трансмиссий, но если вы практикуете спортивный или агрессивный стиль езды, от покупки автомобиля с CVT лучше отказаться. Езда с такими нагрузками быстро «убьёт» трансмиссию.
Форма выпуска и артикулы
- XA 10330 Ревитализант XADO EX120 для КПП и редукторов (туба в блистере) 9 мл;
- XA 10030 Ревитализант XADO EX120 для КПП и редукторов (шприц, блистер) 8 мл.
Редуктор автомобиля
Типичные поломки
В большинстве случаев вариатор уходит на покой, когда
заканчивается ресурс его основных трущихся элементов: ремень+конусы. Обычно это
происходит по следующему сценарию. Ремешок проскакивает, стачиваются
поверхности, затем образовавшая стружка несется по каналам и уничтожает всё на
своем пути: маслонасос, подшипники, редукционный клапан, гидроблок,
гидротрансформатор и т.д, что ещё сильнее вынуждает ремень буксовать.

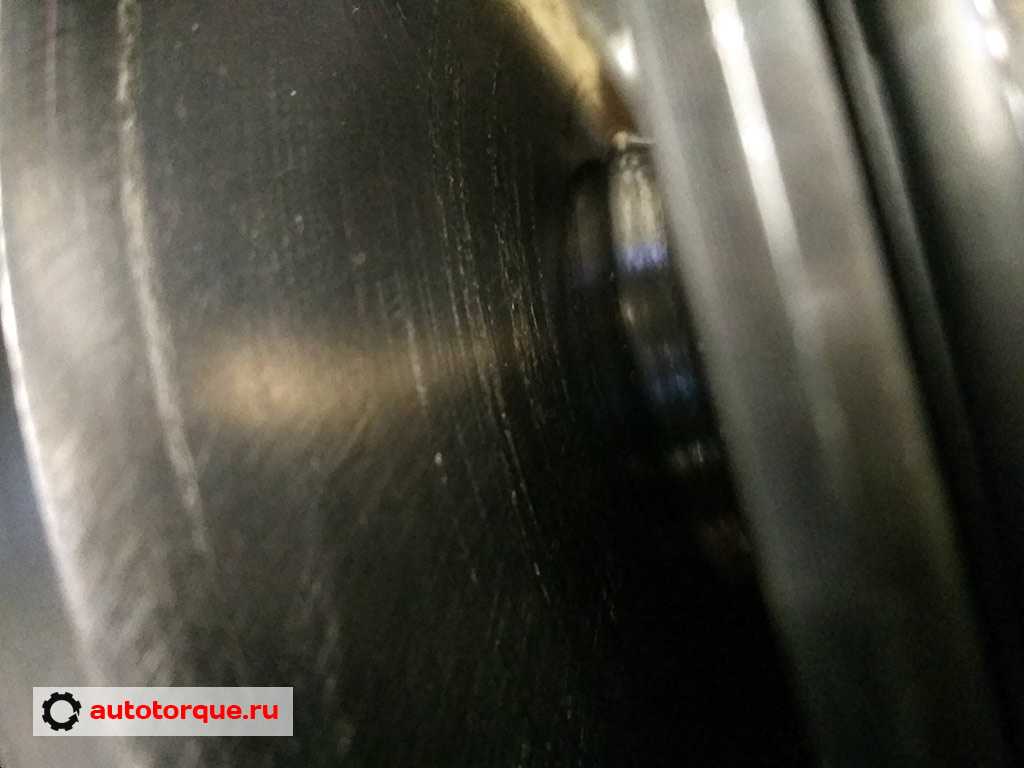

Задиры на конусах
Ещё одна частая проблема – перегрев. Обычно всё проходит не
так страшно, так как коробка отслеживает температуру масла и предупреждает
водителя о том, что нужно снизить скорость. Другое дело – не все делают, что требуется.
Бывают, конечно и частные проблемы в роде отказа только
насоса или только подшипников конусов, но реже. Обычно дело в стружке, а
стружка сами знаете откуда. Стоит понимать, что любая «болезнь» всегда
прогрессирует, пока машина не уйдет в аварийный режим и не будет обездвижена.

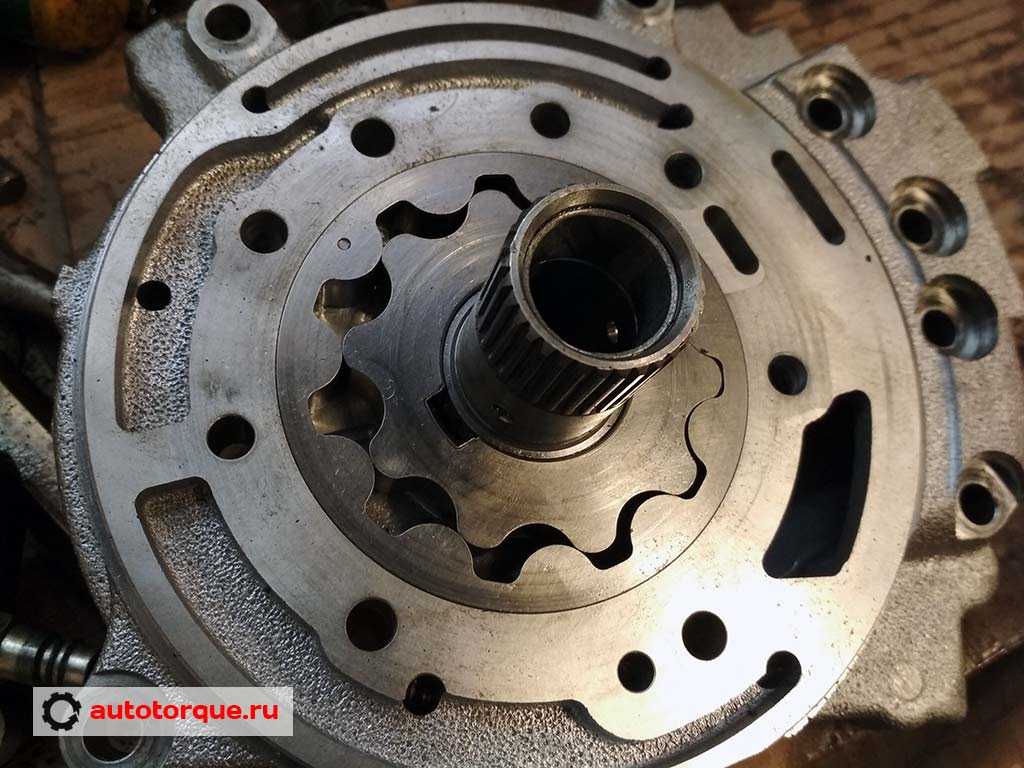

Масляный насос вариатора Jatco
Самое
страшное, чего стоит опасаться, так это обрыв ремня. Обычно после такого сильно
повреждаются практически все узлы, включая сам корпус трансмиссии, а это уже
замена всей коробки целиком.
Изношенный ремень вариатора

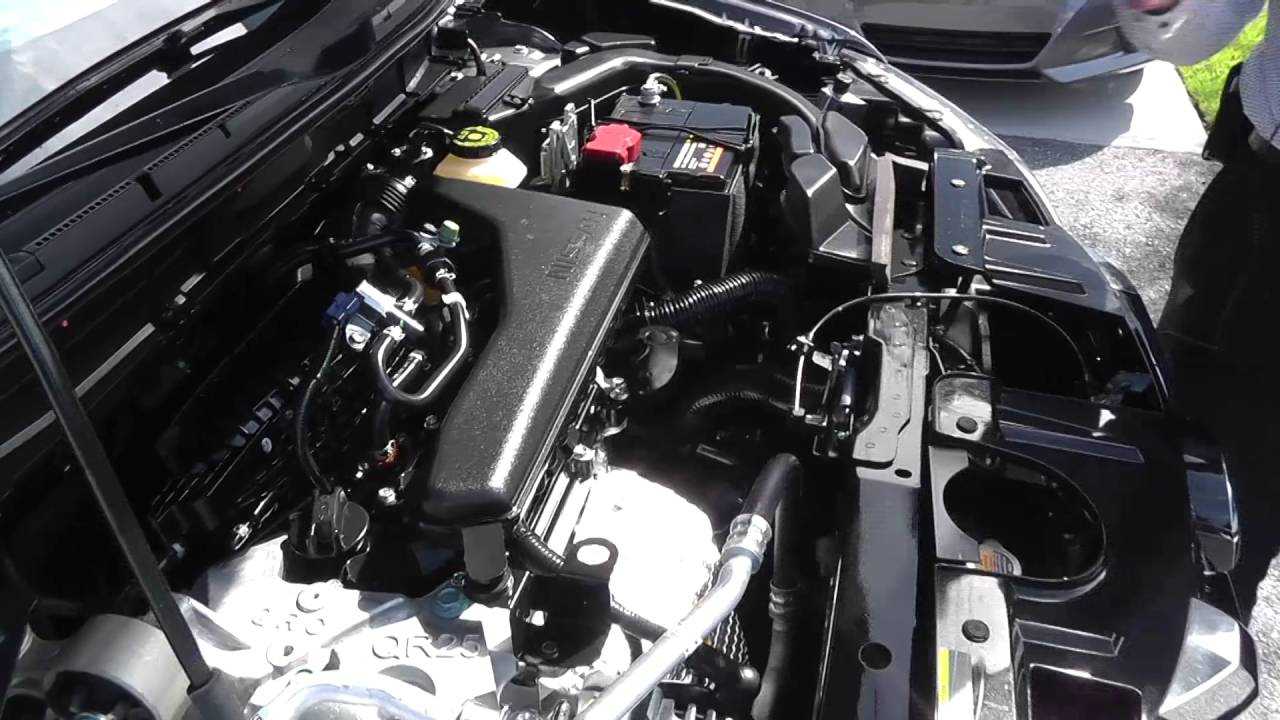

Коробка CVT-XTRONIC
Разобравшись с основными типами вариаторов и их особенностями, можно перейти непосредственно к коробке CVT XTRONIC. Итак, данный тип КПП можно встретить на моделях альянса Renault – Nissan (например, кроссовер Kaptur CVT X tronic или Nissan X-trail с данным типом вариатора).
Изменения затронули устройство шкивов, а также передаточного ремня. Шкивы изготовили более тонкими, передаточный ремень в основе имеет алюминий, что несколько уменьшило его гибкость. Компактный и производительный масляный насос позволяет увеличить надежность благодаря снижению давления между шкивами и ремнем.
Коробка стала легче и меньше по размерам, снизился уровень шума при работе, потери на трение внутри КПП уменьшили на целую треть. Уникальная система Adaptive Shift Control позволяет коробке гибко подстраиваться практически под любые условия эксплуатации.
Также вариатор CVT Xtronic может работать в паре с мощными ДВС без потери своего ресурса. Одним словом, такая бесступенчатая трансмиссия является весьма перспективной разработкой и способна изменить общее представление о вариаторах и их надежности.
На практике владельцы отмечают, что данная коробка работает тихо даже на низких оборотах, автомобиль с таким вариатором уверенно разгоняется, при езде КПП обеспечивается максимум комфорта, достигается приемлемая топливная экономичность.
Среди минусов стоит отметить пробуксовку на снегу или в грязи, все те же сложности в ремонте, дороговизну обслуживания, а также во многих случаях только узловую замену при серьезных поломках. Однако положительных отзывов о CVT Xtronic Nissan больше.
Основные правила использования коробки автомата
Прежде всего следует помнить, что автоматические коробки не любят резких ускорений и длительной пробуксовки колес – это приводит к их перегреву «автоматов». В случае невозможности движения ни в одном направлении не стоит лихорадочно перемещать кулису в пазу селектора, а лучше обратиться за посторонней помощью и подтолкнуть или отбуксировать авто. Общий процесс вождения автомобиля и использования коробки автомата состоит в следующем. Чтобы начать пользоваться коробкой автоматом нужно:
утопить педаль тормоза, селектор из положения Р, N или R переключается в положение D;
автомобиль снимается с ручного тормоза;
после плавного отпускания педали тормоза машина понемногу и плавно начнет двигаться вперед;
для наращивания скорости следует больше задействовать акселератор, что будет сопровождаться повышением передач; — для снижения скорости достаточно ослабить давление или полностью отпустить педаль газа
Передачи будут сменяться уже в сторону понижения;
при желании более существенного замедления или остановки необходимо задействовать тормоз, а во время возобновления движения достаточно снова прибегнуть к педали газа;
важно помнить, что при таком ритме езды коробка передач должна постоянно находиться в «драйве» (положение D), сменять который целесообразно лишь во время длительной стоянки.. Добавочные алгоритмы работы автоматической коробки
Добавочные алгоритмы работы автоматической коробки
Зимний режим «автомата» Зависимо от изготовителя он может иметь различную маркировку: Winter, значок *, Snow, W и т.п. Основным предназначением зимнего режима является минимизация пробуксовки, для чего исключается активация первой передачи
Для старта используется вторая ступень, что позволяет более плавно передать колесам крутящий момент, что очень важно на скользком покрытии. Любая смена передачи проходит при пониженных оборотах двигателя, обеспечивая тем самым плавность работы КПП и практически полностью исключая возможность возникновения заноса
При теплой температуре окружающего воздуха активизировать данный алгоритм строго запрещено.
Инструкция по работе вариатора
На ручку переключения МКПП нанесены буквенные обозначения. Вот что означают данные литеры:
- P — режим парковки. Рукоять ставится в данное положение при длительной стоянке автомобиля. В этом же положении рычаг должен находиться и при зажигании;
- D — эта литера означает движение;
- N — это нечто вроде нейтралки. Рычаг должен находиться в этом положении во время осуществления парковки на наклонной местности;
- L — движение на повышенных оборотах и при торможение мотором. Это положение рукоять должна принимать во время езды по бездорожью, под горку или во время езды с прицепом.
В некоторых марках автомобилей используются еще следующие позиции и режимы:
- S — спортивный. Мотор работает на максимальных оборотах;
- E — экономичный. В этом положении горючее будет расходоваться по минимуму.
Список автомобилей с X-Tronic CVT
Прежде, чем говорить о технических характеристиках и работе вариатора X-Tronic CVT, давайте узнаем на какие модели устанавливается данная трансмиссия:
- Nissan Altima;
- Nissan Juke;
- Nissan Maxima;
- Nissan Murano;
- Nissan NV200;
- Nissan Note
- Nissan Pathfinder;
- Nissan Quest;
- Nissan X-Trail;
- Nissan Sentra;
- Nissan Versa
Также данную коробку передач можно встретить и на некоторых моделях Renault:
До недавнего времени бесступенчатую коробку передач X-Tronic CVT можно было встретить исключительно на версиях с 2.0 и 3.5 литровыми моторами. Основной задачей трансмиссии является экономия топлива, что является одним из немаловажных факторов при выборе автомобиля. Сейчас же X-tronic нового поколения можно встретить и на автомобилях с 1.6 литровым мотором, примером тому служит новый Renault Kaptur. Производители заявляю, что им удалось уменьшить расход топлива на 12%, по сравнению с предыдущей версией вариатора, а также снизить коэффициент трения на 40%, что увеличило ресурс и надежность бесступенчатой трансмиссии. Также стоит отметить:
- наличие нового современного и более компактного масляного насоса;
- использование специально разработанного масла с низкой вязкостью, что позволило уменьшило трение;
- 60% составных частей вариатора были модифицированы с целью уменьшения трения, по сравнению с предыдущей версией;
- бесступенчатая трансмиссия оснащена современной системой Adaptive Shift Control (ASC), позволяющей работу трансмиссии под стиль езды водителя (в зависимости от стиля езды меняется отклик на педаль газа).
Плюсы и минусы вариаторной коробки
Аналогично механике или автомату бесступенчатая коробка передач обладает положительными сторонами и недостатками. В качестве плюсов отмечаются:
- комфортное передвижение на авто (положение «D» на селекторе выставляется перед началом движения, двигатель разгоняет и замедляет автомобиль без характерных для механики и автомата толчков);
- равномерная нагрузка на мотор, которая сочетается с точной работой трансмиссии и способствует экономии горючего;
- сниженное количество выбросов вредных веществ в атмосферу;
- динамичный разгон машины;
- отсутствующая пробуксовка колес, что повышает безопасность (особенно если речь идет о езде в гололедицу).
Из минусов бесступенчатой трансмиссии обращают на себя внимание:
- конструктивное ограничение на сочетание вариатора с мощными ДВС (пока можно говорить лишь о нескольких экземплярах автомобилей с таким тандемом);
- ограниченный ресурс даже при регулярном ТО;
- дорогой ремонт (покупка);
- высокие риски при покупке б/у авто с CVT (из серии «кот в мешке», поскольку доподлинно неизвестно, как прежний владелец эксплуатировал продаваемый автомобиль);
- небольшое количество сервисных центров, в которых мастера взялись бы за починку устройства (все о вариаторах знают единицы);
- ограничение на буксировку и использование прицепа;
- зависимость от контролирующих датчиков (бортовой компьютер в случае неисправности будет давать некорректные данные для работы);
- дорогое трансмиссионное масло и требование постоянного контроля его уровня.
