Бензонасос ваз 2110: признаки неисправности

Приспособление для диагностики

Для определения напора в магистрали необходимо приспособление. Его легко сделать своими руками. Надо взять манометр на 10 атмосфер, штуцер и кислородный шланг с внутренним диаметром 9 мм. Все элементы скручиваем и затягиваем хомутиками.

Измеритель подсоединяют к рампе. Для этого с конца трубки снимают пластмассовую крышку. Далее колпачком от шин откручивают ниппель.

Стравливают излишки бензина. Перед сливом огнеопасной жидкости следует подложить ветошь, чтобы бензин не попал на генератор. Категорически запрещено курить и пользоваться электрифицированным инструментом возле капота.

Свободный конец шланга натягивают на рампу. Закрепляют хомут. После подключения аккумулятора включают зажигание. Снимают показания. Напор бензонасоса ВАЗ-2110 инжектор отклонит стрелку манометра до 3 атм.

После завода двигателя наблюдаем за перемещением стрелки. На исправном оборудовании давление будет поддерживаться в пределах 2,8-3,2 единиц. Если отклонений не обнаружено, то бензонасос ВАЗ-2110, инжектор и регулятор работают правильно. Характеристики оборудования желательно запомнить.

Производительность насоса составляет около 2 л в секунду. При возникновении проблем с подачей топлива необходима замена насоса. Перед тем как проверить насос, убеждаются в исправности остальных элементов. Возможно, забит фильтр или сетка. Топливный фильтр меняют, а сетку чистят.

Бензонасос Инжектор

Процесс замены

Прежде чем приступить к замене необходимо подготовить инструмент и место разборки самого стакана. Для этого понадобиться чистая ткань для того чтобы расстелить ее на верстаке или столе и уже на ней производить работы. Это необходимо для того чтобы в бензонасос не попал лишний мусор.

Необходимый инструмент:

• Трещотка или вороток;
• Головка на «10» или «8»;
• Ключ на «17»;
• Пассатижи;
• Отвертка;

Пошаговый процесс

Первым действием необходимо сбросить остаточное давление в топливной магистрали. Для этого вынимаем предохранитель бензонасоса (F3-15А). Находится предохранитель бензонасоса под центральной консолью со стороны пассажира за пластиковой крышкой воздуховода ног.

Запускаем автомобиль и даем поработать на холостом ходу пока автомобиль не заглохнет.

Далее приступаем к снятию заднего сидения. На автомобилях седан необходимо надавить на фиксаторы сиденья с двух сторон.

На автомобиле универсал и хэтчбэк необходимо потянуть за язычок и поднять сидение вверх.

Откручиваем два самореза крышки стакана бензонасоса.

Вычищаем весь мусор и грязь под крышкой стакана. Можно воспользоваться щеткой, пылесосом или компрессором. Это необходимо чтобы после того как будет снят стакан бензонасоса лишняя грязь не попала в бак.

Снимаем фишку бензонасоса.

Откручиваем штуцеры топливных трубок на автомобилях старше 2003 г.в. На автомобилях выпущенных после 2003 г.в. устанавливались пластиковые фиксаторы штуцера. Для того чтобы снять пластиковый фиксатор необходимо надавить на кнопочки как показано на картинке и потянуть штуцер на себя.

Далее головкой на «10» или «8» (так же зависит от года выпуска авто) аккуратно открутить 8 гаек крепления кольца стакана бензонасоса.

Вынимаем стакан, аккуратно не согнув датчик уровня топлива, из бака.

Далее уже приступаем непосредственно к разборке стакана бензонасоса на чистой ветоши.

Вытаскиваем стопор стакана и снимаем отстойник.

Снимаем старую сеточку бензонасоса поддев ее с помощью отвертки.

Устанавливаем новую сеточку и производим сборку в обратной последовательности.

При затяжке кольца стакана бензонасоса, не прилагайте
чрезмерное усилие в противном случае шпильки на бензобаке могут оторваться.

Надеемся, статья была вам полезна далее можно посмотреть видео по замене сеточки бензонасоса на Приоре.

Почему отключается бензонасос после прогрева двигателя на ВАЗ 2114

Есть проблема, не пойму в чем дело! Движок заводится и работает нормально, без нареканий. Когда двигатель прогреется, через некоторое время отключается бензонасос и не реагирует на зажигание. Минут 15 — 20 постоит и опять начинает работать. В чем проблема?

Точно сказать о том, что является проблемой того, что бензонасос на ВАЗ 2114 отключается после прогрева двигателя, невозможно из-за недостаточности описания, и все же мы рассмотрим варианты, от чего может такое происходить.

Причины при этом можно разделить на две части – механические и электрические. Причем часто одна часть может стать следствием второй.

Одной из простейших неисправностей, которая может дать такой результат – засорение системы вентиляции топливного бака. Крышка бака не является герметичной, в ней имеются дренажные отверстия, через которые проходит воздух. Здесь все очень просто – воздух нужен, чтобы в баке не создавалось разрежение по мере расхода топлива. Если же дренажные отверстия будут забиты, по мере увеличения разрежения в баке из-за недостаточно поступающего количества воздуха, насосу будет сложнее закачивать в систему топливо. Это приводит к увеличению нагрузки на нем и на реле его включения. При достижении критической нагрузки реле просто отключает насос.

А теперь как все происходит на авто: пока машина стоит, воздух все же проникает в бак и давление в нем выравнивается. После запуска мотора бензонасос активно качает топливо, а поскольку воздух не поступает в нужном количестве, то появляется разрежение. По мере прогрева двигателя, разрежение увеличивается и возрастает нагрузка на бензонасос и реле. Чтобы предотвратить выход из строя насоса в «один прекрасный момент» реле отключает питание цепи.

Стоит постоять 15-20 минут, воздух снова поступает в бак, выравнивая давление, и весь цикл происходит по новой.

Примерно такой же результат может давать забитая сетка топливоприемника бензонасоса. Но здесь уже все происходит не из-за недостатка воздуха, а потому что насосу необходимо подавать определенное количество топлива, а через засоренную сетку сделать это очень сложно. Он начинает работать под нагрузкой и реле через время отключает питание. Тоже может происходить из-за засорения топливного фильтра.

Проблемы могут быть и в самом бензонасосе. Подгорание проводов, подходящих к нему, недостаточная масса, износ или повреждение электромотора создает повышенную нагрузку на реле бензонасоса, из-за чего через определенное время происходит срабатывание.

После того, как двигатель заглохнет, необходимо сразу же найти его реле и проверить его температуру рукой. Если элемент сильно горячий, то это сигнал к тому, что вся цепь работает под сильной нагрузкой. А вот что является причиной нагрева – необходимо еще определить.

Расположено же оно на ВАЗ 2114 с пассажирской стороны, под боковой декоративной панелью центральной консоли. Там располагается три реле и предохранители к ним. Реле бензонасоса установлено посредине.

Проверяя температуру, сразу же следует оценить состояние предохранителя, а также контакта самого реле в посадочном месте. Кстати, этот элемент тоже может выйти из строя, из-за чего работа его будет некорректной. Проверить работоспособность несложно, достаточно замкнуть его контакты сразу после того, как двигатель заглохнет. Если бензонасос при этом начнет работать, то реле необходимо заменить.

Если с этим элементом все в порядке, а неисправность проявляется, далее причину следует искать в составных элементах топливной системы. Проверяется производительность насоса и пропускная способность фильтра. Ведь из-за излишней нагрузки на насос из-за неисправности, засорения фильтра, сетки топливоприемника или системы вентиляции бака, реле будет через определенное время отключать насос, чтобы предотвратить перегорание.

Еще один элемент, который следует проверить – датчик положения коленчатого вала. Изначально может показаться, что именно к системе подачи топлива ДПКВ отношения не имеет, но это не так. Ведь на основании показаний этого элемента электронный блок управляет системой питания и цепью подачи топлива тоже. При некорректной работе или повреждении проводки, идущей к датчику, блок может в определенные моменты отключать питание насоса.

В общем, при поиске причины следует отталкиваться от реле и предохранителя, а далее уже проверять как механическую, так и электрическую составляющие цепи элементов подачи топлива.

Рекомендуем

• Замена ремня генератора на ВАЗ 2114
• Самостоятельная замена датчика давления масла на ВАЗ 2114
• Обозначение значков на панели приборов ВАЗ 2114
• Правильная натяжка цепи ГРМ на ВАЗ 2107

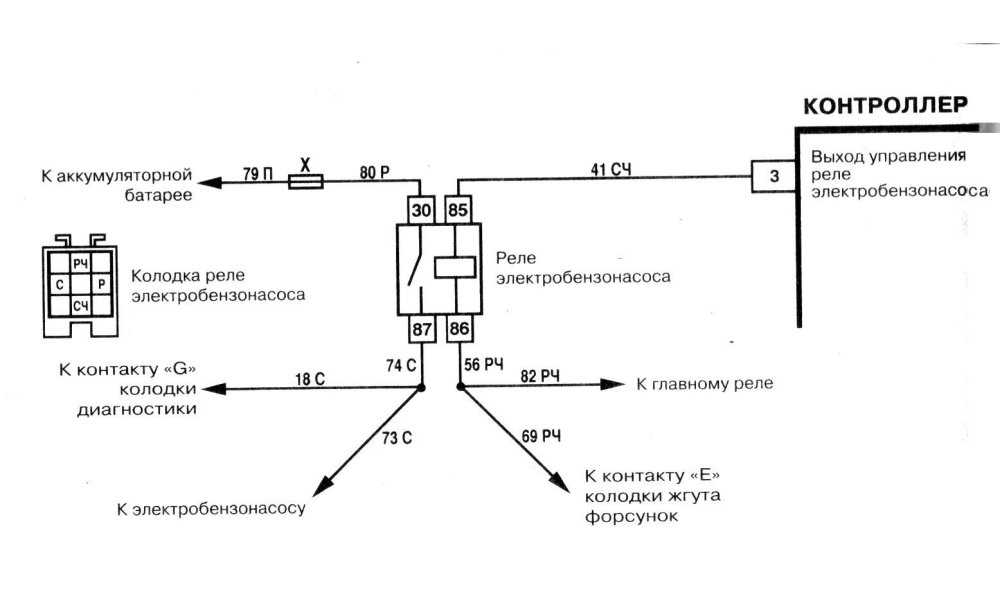

Как проверить и заменить реле бензонасоса

Если электробензонасос во время включения зажигания не подает признаков жизни, это совсем не означает, что он сгорел. Причиной поломки также может быть «релюшка». Наиболее простой метод проверки реле бензонасоса на слух — во время включения зажигания оно должно щелкать. Если же щелчка не слышно, значит, вероятнее всего, реле неисправно.

Однако все не так просто — поломка может быть «хитрой», к примеру, машина не запускается с первого раза. Причиной поломки могут быть подгоревшие контакты реле.

В таком случае проверить работоспособность насоса очень просто:

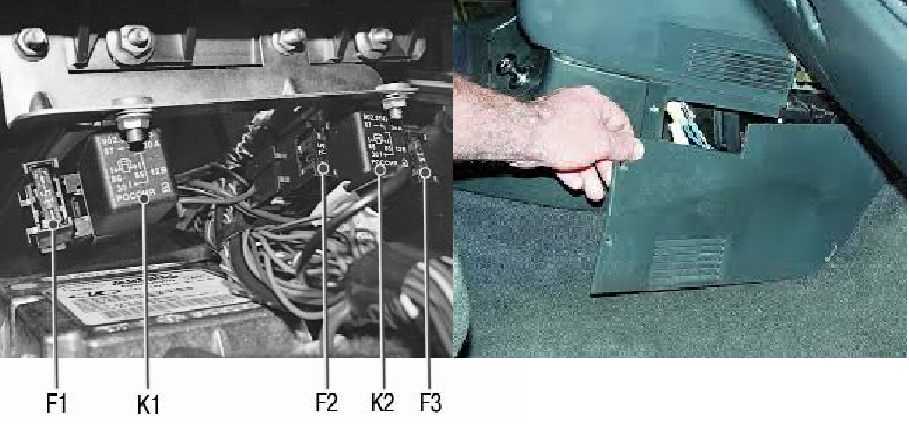

1. Снимите защитный кожух, который скрывает колодку с предохранителями и реле.
2. Открутите крепления колодки и выньте ее, она останется держаться на проводах.
3. Выдерните реле из колодки и поставьте перемычку между 2-мя противоположными контактами, так, мы подадим питание напрямую на бензонасос.
4. Если электромотор бензонасоса при таком соединении начинает шуметь, значит, скорее всего, сам бензонасос рабочий, и неисправность кроется в реле. В таком случае замените реле.

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см 3 и 1,6 см 3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

• 2112–1139009–12 — для двигателей объёмом 1,5 см 3 ;
• 2112–1139009–01 — для двигателей объёмом 1,6 см 3 ;
• 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см 3 .

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Реле бензонасоса ВАЗ 2110 инжектор 8 клапанов где находится

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Реле бензонасоса ВАЗ 2110 инжектор 8 клапанов где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

спасибо за подробное видео, назрел вопрос о замене сеточки бензонасоса, и как молодому водителю это очень помогло

12.08.2017 — 21:05 Smouk65

подскажи что за кнопка справа от ключей красным помигивает?

05.08.2017 — 05:25 оипм пмпм

скажите пожалуйста, у меня загудел насос, замена сетки поможит?или лучше менять насос?

03.08.2017 — 20:20 слава Казак

а можно отдельно поменять поплавок и дорожку а то у меня на десятке как машину не заведешь так на приборе показывает разный уровень топлива.

18.07.2017 — 04:25 SteFan

Мне залили нечайно по пяне воду в бак гдето 1. 5 литра что мне делать бензонасос неработает как спустить воду.

12.07.2017 — 16:22 Борис Гришин

молодец Всё чётко доходчиво.

11.07.2017 — 04:13 Александр Суворов

Спасибо за видео Сними пожалуйста видео о замене бензонасоса

23.06.2017 — 19:19 Иван Дадыкин

Это топливный модуль старого образца?смотрел другое видео по замене, немного отличаются модули.

09.06.2017 — 20:45 MIKHAIL TROFIMOV

При разборке сорвал резьбу на топливной трубке, точнее первые два витка. При сборке в обратном порядке топливная трубка до конца не закручивается. Машину заводил, бензонасос качает бензин из под трубки ничего не сочится. Что посоветуете если не менять трубку?

06.06.2017 — 07:43 malytino

Отличное учебное видео. Автор вы молодец Действительно может начинающим водителям пригодится.

09.05.2017 — 07:38 taksist komandir

Вместо уплотнительной резинки можно намотать нитку, держит отлично не течет

28.04.2017 — 13:13 Сергей Сергеев

30.03.2017 — 11:02 юрий зотов

все понятно четко и правильное замечание про акб и прокладочки кольцевые, сброс давления

28.03.2017 — 20:08 Hicks Aliens

Ебт сетка грязная, чем заправляешь брат тазавоз?

04.03.2017 — 20:43 Soslan Bekoev

День добрый. Подскажите пожалуйста. У меня проблема на калина 8 клапанной. Когда температура поднимается выше 90 то двигатель не заводится пока давление не упадет. Диагностика нечего не показала. Клапана отрегулировал. Тяга и работа двигателя без проблем. но только до 90 градусов

27.02.2017 — 21:38 Евгеша

Подскажите пожалуйста. Какие уплотнительные колечки брать в магазине на трубки? У нас в магазинах не знают каких они размеров.

18.02.2017 — 15:39 Long Project

Спасибо огромное за видос. У меня заводится плохо когда постоит, видимо давление упадет. Если глушу и завожу то все отлично, попробую поменять сетку, ведь такой шлак щас бензин

24.01.2017 — 01:23 ЛУЧШЕЕ КИНО В HD

Молодец. всё отлично объяснил

08.01.2017 — 05:39 craniosex Nekroman

Добрый вечер, я из-за плохого зрения перед тем как достать бензонасос, сломал ту самую длинную трубочку, которую вы откручивали 17-тым ключем Что мне теперь делать?

01.01.2017 — 10:20 иван рысев

добрый вечер, а я вот не смог одеть ту посудину которая находится под бензонасосом, это ничем не грозит?

Достоинства инжекторных моделей

Основной функцией насоса является подача топлива в камеру сгорания. Он должен соответствовать определенным требованиям. Главным критерием считается давление.

Помпы инжекторных и карбюраторных двигателей отличаются. Благодаря двигателю с прямым впрыском топлива отпадает необходимость в предварительной подготовке горючей смеси. Как известно, карбюратор является слабым звеном. Сложная регулировка, засор жиклеров, тяжелый пуск в холода создают неудобства владельцам классических марок ВАЗ.

Двигатели внутреннего сгорания десятки и ВАЗ-2112 имеют существенные достоинства. Отметим преимущества инжекторных агрегатов:

• поддержка экологических стандартов;
• непосредственный впрыск в камеру сгорания;
• экономия топлива;
• надежность системы;
• повышенная мощность двигателя;
• старт холодного агрегата без прогрева;
• дозирование порции смеси;
• топливный модуль контролируется электроникой.

К сожалению, инжектор имеет ряд недостатков. Обслуживание и ремонт приходится проводить на СТО. Также требуется наличие квалифицированного персонала и компьютера для определения неисправности электронных блоков. Укажем другие недостатки:

• сложность конструкции;
• высокое требование к октановому числу бензина;
• сложная диагностика и ремонт;
• дорогостоящие запчасти и оборудование.

Выбор автомасла для МКПП

Автомасло для трансмиссии предназначено для того, чтобы смазывать запчасти механики. Качественные масла с высокими показателями при функционировании КПП проходят по всем деталям, создают на них особую пленочку. Благодаря этому повышается износоустойчивость запчастей, они становятся прочнее. Ввиду этого масло для механической коробки передач считается значимым расходником.

Соответственно с рекомендациями производителей, моторную смазку в МКПП возможно лить, если машина имеет передний привод. Масляные жидкости для движка и КПП различаются по вязкостному индексу. Смазка для ДВС жиже. Вы можете удостовериться в этом, встряхнув бутылки с моторным и трансмиссионным автомаслом.

Выбирая, какое масло лить в агрегат, обязательно учитывайте вязкостный индекс и показатели эксплуатации. Трансмиссионные масла делятся на следующие категории:

• GL-1 – минералка без добавок;
• GL-2 – заключает в себе жирные продукты;
• GL-3 – хорошо противостоит задирам;
• GL-4 – является стойкой к задирам, изнашиванию;
• GL-5 – устойчива к коррозийному воздействию, износу, задирам.

Масла, входящие в 1-ые три категории, применяются в механике машин, произведенных давно. Смазки 4-ой и 5-ой категории используются в трансмиссиях легковушек различных моделей. GL-4 льют лишь в авто с передним приводом. GL-5 подходит для КПП машин с задним приводом, ведущих мостов.

Сегодня самыми распространенными являются универсальные нефтепродукты, то бишь те, которые возможно применять в любое время года. Сезонная смена расходника не слишком выгодна для автомобилиста, отнимает деньги и время.

https://youtube.com/watch?v=jpzO7iyGtpk%3F

Что такое бензонасос и принцип его работы

Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.

Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).

Механический бензонасос прикрепляется снаружи топливного бака, а электрический — внутри. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.

Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.

При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.

Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление. В случае, если в течении двух секунд сигнал не подаётся в бортовой компьютер, происходит автоматическое отключение бензонасоса.

Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.

Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.

Ремонт механического бензонасоса

Работоспособность механического бензонасоса может быть восстановлена, если заменить его неисправные элементы. Купить их можно в любом автомобильном магазине. Но лучше покупать не отдельные запчасти, а ремонтный комплект. В его состав входят все элементы, которые могут выйти из строя:

• впускной и выпускной клапаны;
• диафрагмы с дистанционными прокладками, «тарелками», стержнем;
• толкатель;
• тепловая проставка;
• прокладки

Замена клапанов

Чтобы заменить клапаны насоса потребуются ударная шлицевая отвёртка и небольшой молоток. Клапаны удерживаются в своих посадочных местах за счёт кернения в трёх точках. Эти участки необходимо аккуратно сбить отвёрткой. После этого клапаны можно извлекать. Установив новые детали, закрепляем их кернением. Для этого жало отвёртки ставим на кромку корпуса по окружности гнезда и наносим по ней несильный удар молотком. Закрепляем каждый клапан в трёх местах.

Замена клапанов

Как поменять диафрагмы

Для замены диафрагм нужно открутить гайку на 10 в верхней части стержня. Далее снимаем повреждённые элементы, а на их место устанавливаем детали из ремкомплекта.

В комплект входят три диафрагмы: две рабочие и одна предохранительная. Последняя служит для предотвращения несанкционированного попадания топлива в карбюратор при повреждении первых двух. Она устанавливается в самом низу стержня сразу после нижней «тарелки». Сверху неё на стержень ставим дистанционные прокладки: сначала маленькую, потом большую. На них укладываем рабочие мембраны и верхнюю «тарелку». Закрепляем полученную конструкцию гайкой.

Механический бензонасос имеет 3 диафрагмы

Замена толкателя, тепловой проставки и прокладок

Тепловую проставку менять необязательно, если только она не повреждена. Осмотрите её привалочные плоскости, особенно наружную, к которой крепится нижняя часть корпуса насоса. Она должна быть идеально ровная. В ином случае может возникать течь масла в месте соединения деталей во время работы двигателя.

Замена толкателя осуществляется путём извлечения старого и установкой на его место нового штока. Разницы в том, каким концом куда он будет установлен, нет.

Теперь о прокладках. Их в ремонтном комплекте всего три, и они имеют разную толщину:

• «А» – 02,27–03 мм;
• «В» – 0,7–0,8 мм;
• «С» – 1,1–1,3 мм.

Первая предназначена для установки между тепловой проставкой и корпусом привода вспомогательных агрегатов, а прокладки «В» и «С» служат для регулировки выступания толкателя над её привалочной поверхностью.

Регулировка производится следующим образом:

1. Устанавливаем тепловую проставку с первой прокладкой и новым штоком в корпус привода вспомогательных агрегатов.

2. Прокладку «В» накладываем на привалочную плоскость проставки. Далее нужно прокрутить коленчатый вал двигателя до того положения толкателя, пока он не будет максимально утоплен. Сделать это можно при помощи большой шлицевой отвёртки. Вставляем её конец в окошко картера сцепления и потихоньку толкаем маховик по часовой стрелке.

3. Периодически проверяем положение толкателя и замеряем его выступание. Когда он зайдёт в корпус привода вспомогательных агрегатов на максимальную длину, измеряем, насколько он выступает над привалочной плоскостью проставки с уже установленной на неё прокладкой. Эта величина должна составлять 0,8–1,3 мм. В случае если она больше, меняем прокладку «В» на прокладку «С». Если же длина выступания меньше указанной, меняем местами прокладки «А» и «В».

По окончании регулировки бензонасос устанавливается на место и закрепляется при помощи гаек.

Как проверить давление в топливной системе

Когда вы знаете, что топливный насос подает топливо, тест давления топливной системы может иногда идентифицировать источник неисправности. В следующей серии испытаний вы будете использовать датчик давления топлива для проверки давления в системе.

1. Сбросьте давление в топливной системе.

Если топливная система вашего автомобиля оснащена клапаном Schrader или испытательным портом (он похож на воздушный клапан на ваших шинах), закройте клапан магазинной тряпкой и осторожно нажмите на клапан небольшой отверткой. Используйте тряпку, чтобы поймать топливо. Этот клапан похож на воздушный клапан на ваших шинах.
Если ваша топливная система не оснащена тестовым отверстием, вы можете удалить предохранитель топливного насоса и запустить двигатель. Он умрет через несколько секунд из-за нехватки топлива. Вставьте обратно предохранитель топливного насоса.

1. Подсоедините датчик давления топлива к контрольному отверстию.Если у вас нет подходящего адаптера для подключения датчика к клапану Шредера, попробуйте снять клапан и подключить датчик к фитингу; однако, если нет испытательного порта, отсоедините линию подачи топлива от рампы (это линия, идущая от топливного фильтра), и подключите T-адаптер к линии, чтобы вы могли повторно подключить линию к топливной рампе и подключите датчик также.
2. Запустите двигатель и дайте ему поработать на холостом ходу.ПРИМЕЧАНИЕ. Руководство по ремонту для вашего конкретного автомобиля может включать в себя проверку при включении двигателя. Проверьте ваше руководство при необходимости.
3. Сравните давление топлива со спецификациями. Проверьте показания давления по манометру и сравните их со спецификацией в руководстве по ремонту вашего автомобиля (если автомобиль не заводится, поверните ключ зажигания в положение ON и прочитайте давление топлива. Сравните показания со спецификацией в вашем руководстве для ключа На давление). Система впрыска обычно производит от 15 до 40 фунтов на квадратный дюйм (фунтов на квадратный дюйм) (100-280 кПа) или более, в зависимости от применения. Показание включает давление от регулятора давления топлива (FPR). Так что, если ваши показания не соответствует спецификации, у вас могут быть проблемы с FPR, поэтому продолжайте измерения.

ПРИМЕЧАНИЕ. Новые современные топливные системы не используют FPR в системе впрыска; скорее они изменяют напряжение на насосе или используют внутренний клапан насоса для регулирования давления в системе.

А. Что делать, если давление правильное

• Когда датчик давления топлива все еще подключен и двигатель работает на холостом ходу, отсоедините вакуумную линию от регулятора давления топлива (FPR – небольшой металлический цилиндр, который соединяется с топливной рампой).
• Убедитесь, что вакуумная линия полностью сухая. Если вы обнаружите следы горючего внутри шланга, он всасывает топливо из регулятора давления, потому что мембрана порвана. Заменить регулятор давления топлива.
• Давление топлива должно увеличиться от 3 до 10 фунтов на квадратный дюйм. В противном случае проверьте вакуумную линию: если в линии нет вакуума, убедитесь, что шланг правильно подсоединен и не поврежден, и что вакуумный порт не ограничен; если в линии есть вакуум, но при отсоединении вакуумного шланга давление не увеличивается, замените регулятор давления топлива. Для достижения наилучших результатов проведите тест, описанный в следующем разделе, Проверка FPR с помощью вакуумного насоса.
• Заглушите двигатель и подождите не менее 5 минут. Сравните показания давления со спецификацией (для удержания давления) в руководстве по ремонту. Если в течение пяти минут давление упадет ниже указанного значения, возможно, вы где-то обнаружили утечку: проверьте топливопроводы, топливный насос, инжектор или регулятор давления на утечку.

1. Что делать, если давление низкое

• Поместите тряпку над линией возврата топлива.
• Зажмите шланг, используя подходящие плоскогубцы, чтобы заблокировать поток.
• Следите за манометром; если давление остается низким, топливный насос получает недостаточное напряжение или насос изношен. Однако, если давление повышается, замените FPR.

1. Что делать, если давление высокое

• Сначала проведите тест, описанный в следующем разделе «Как проверить FPR с помощью вакуумного насоса».
• Затем выключите двигатель.
• Отсоединить возвратный топливопровод.
• Продуйте линию возврата, чтобы убедиться, что она не заблокирована. Если обратная линия заблокирована, найдите где именно.

ПРИМЕЧАНИЕ. Приведенное ниже видео дает представление о том, как проверить напряжение и массу на электрическом разъеме топливного насоса.
