Фаркоп на рено сандеро своими руками

Установка фаркопа на Рено

Монтаж фаркопного устройства на хэтчбэке Renault выполняется со вспомогательного этапа:

Снятие обшивки багажного отделения;
Очистка от посторонних предметов багажника;
Извлечение всех элементов, которые могут воспламениться.

Чтобы правильно и грамотно все установить, вам потребуются чертежи. Сначала фиксируется временная деталь, позволяющая соединить кузов Сандеро с прицепной рамой. При предварительной установке, происходит «наживление» с помощью хомутов. В случае удачной примерки и если фаркоп сел, начинают готовить крепежные пазы. На чертежах все наглядно показывается, как должно быть. В днище багажного отсека создается отверстия на 12,5 мм, через которые с помощью болтов, шайб и гаек будет установлена вся сцепная конструкция.

Перед покупкой Дастера узнайте про него поподробнее посмотрев тест-драйв

При установке следует повысить несущую способность кузова Renault Sandero. Для крепления накладок через дно багажника просверливаются два отверстия, расположенные против нижних балок рамы автомобиля. Столь простая операция повысит прочность кузова Сандеро и защитит оси лонжеронов. Теперь необходимо выполнить качественно сварку мест, где крепится фаркоп на кузове Renault Sandero.

Сборка и установка фаркопа

Следует помнить, что модификация кузова автомобиля на процесс установки фаркопа практически не повлияла. Конструкторские изменения не коснулись этой зоны. Специалисты рекомендуют использовать фаркоп украинской фирмы Vastol как наиболее доступный по ценовой политике. Он применяется с 2005 г. Необходимо учитывать, что новая модификация кузова не предусматривает для установки фаркопа снятия заднего бампера и прорезки отверстий в кузове. Комплект прицепного устройства оснащён всем необходимым, и крепление производится в отверстия, подготовленные на заводе-производителе.

Виды и типы фаркопов для различных моделей автомобилей

Устройство представляет из себя комбинацию крепёжной части и непосредственно крюка для фиксирования прицепа. Оно изготавливается из различных материалов, хотя большинство владельцев Рено предпочитают хромированную сталь как средство для улучшения внешнего вида машины.

Все фаркопы выпускаются производителем под конкретную модель автомобиля. Крепёжные приспособления делятся на несколько видов, в зависимости от особенностей конструкции и условий эксплуатации:

Вариант А – служит для транспортировки прицепа с полной массой не более 1500 кг. Он самый простой по конструкции.
Вариант В – грузоподъёмность без изменений, в конструкции применяют полуавтомат на гайке.
Вариант С – позволяет увеличить полезную нагрузку до 1,8 тонны, используют полуавтомат на экцентрике.
Варианты F и G применяются для перевозки 2000 кг груза, имеют железисто-кованную структуру и отличаются количеством отверстий для креплений к кузову.

Прицепный фаркоп в сборе от фирмы Vastol

После приобретения фаркопа следует подготовить рабочее место. Полностью освобождают пространство багажника, готовят поверхность кузова и проводят наружный осмотр электрической системы багажника.

Следующим этапом работ становится сборка конструкции из имеющихся в наборе частей и наживление крепёжных гаек, далее производят окончательную затяжку: её проводят после того, как фаркоп займёт своё место на кузове. Для этого необходимо освободить заводские отверстия от фабричных заглушек. В освобождённые проёмы вставляются крепёжные болты и затягиваются заранее наживлённые гайки.

По окончанию технической части работ осуществляют подключение электрических проводов и сбор розетки фаркопа, согласно инструкции, прилагающейся к самому комплекту. Правильная и чёткая работа сигналов поворота прицепа является подтверждением правильности сборки устройства транспортировки.

Подготовка к установке

После приобретения фаркопа, необходимо разобраться со всем, что находится в комплекте. А комплект этот представляет из себя некий набор запчастей, предлагающий владельцу собрать всё своими руками и состоит из таких частей:

Металлической конструкции.
Крепежных элементов.
Электрической части.

Для работы потребуется следующие инструменты и оборудование:

Эстакада или яма.
Домкрат.
Противооткатные башмаки или кирпичи.
Крестообразная и плоская отвертки.
Накидные и торцевые ключи.

Его замена

1. Демонтаж.

Для того чтобы выполнить демонтаж датчика, необходимо получить к нему доступ. Для этого следует демонтировать элементы конструкции автомобиля, иногда бампер.

В некоторых конструкциях датчик парктроника приклеивают к бамперу, требуется обработка поверхности специальным средством. После демонтажа его отсоединяют от разъема.

2. Подбор замены.

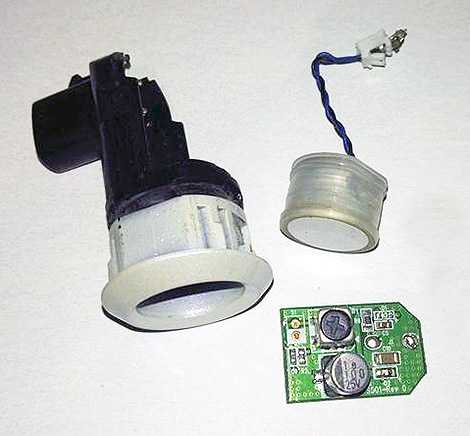

Большинство датчиков, устанавливаемых в парктроники, имеют аналоги. Исключение составляют штатные. Они, как правило, взаимозаменяемы только в пределах совместимости одного производителя. Чтобы иметь 100-процентную гарантию совместимости моделей датчиков, необходимо ознакомиться с технической документацией и схемой подключения. Можно найти информацию на специальных форумах.

Видео — ремонт заднего парктроника на Мондео 4 путем подбора и замены фишки контактов:

Если подключить несовместимый датчик к парктронику, можно вывести из строя и сам датчик, и парктроник. Поэтому лучше не рисковать и приобрести либо оригинал, либо точный аналог.

Если в датчике неисправен только излучатель, можно попробовать отремонтировать датчик, поставив исправную запчасть.

3. Как правильно установить и подключить.

Установка родного датчика обычно не вызывает проблем. Если он не соответствует по цвету кузову, можно покрасить его корпус. Рабочую зону датчика лучше не покрывать краской, так как краска может нарушить его работоспособность. При установке необходимо использовать специальный уплотнитель. Во время подключения неродного датчика следует проверить соответствие разъемов подключения, полярность его подключения в соответствии со схемой.

Советы профессионалов

Многие эксперты рекомендуют не экономить на смазочных материалах для суппортов и покупать только проверенную продукцию. К примеру, оптимальная смазка для поршней тормозных цилиндров на силиконовой основе. Она полностью безопасна для пыльников и при этом является высокотемпературной. Следовательно, эффективно работает как зимой, так и летом.
