Устройство автомобильного аккумулятора

Устройство аккумулятора

Корпус АКБ объединяет в себе шесть аккумуляторов, каждый из них чередует отрицательные и положительные электроды, покрытые активной массой и имеющие решетчатую структуру. За счет наличия пластмассового сепаратора обеспечивается изоляция пластин разной полярности. Для изготовления корпуса устройства берется пропилен, который не проводит ток и устойчив к воздействию кислоты.

Для выгона электродов применяется свинцово-кальциевый сплав, за счет этого получилось добиться низкого уровня саморазряда — при правильной эксплуатации устройства батарея потеряет только половину емкости за полтора года. Помимо этого, современные АКБ расходуют воду в минимальном количестве -1 г/Ач. С целью улучшения уровня устойчивости электродов к процессу появления коррозии сплав может быть разбавлен частицами олова или серебра.

https://youtube.com/watch?v=aEaIJt-53Lw

Электроды находятся в растворе, состоящем из серной кислоты, называется он электролитом. Эта жидкость имеет уровень плотности, по которому можно определить заряд АКБ — низкий показатель плотности может свидетельствовать о плохом заряде.

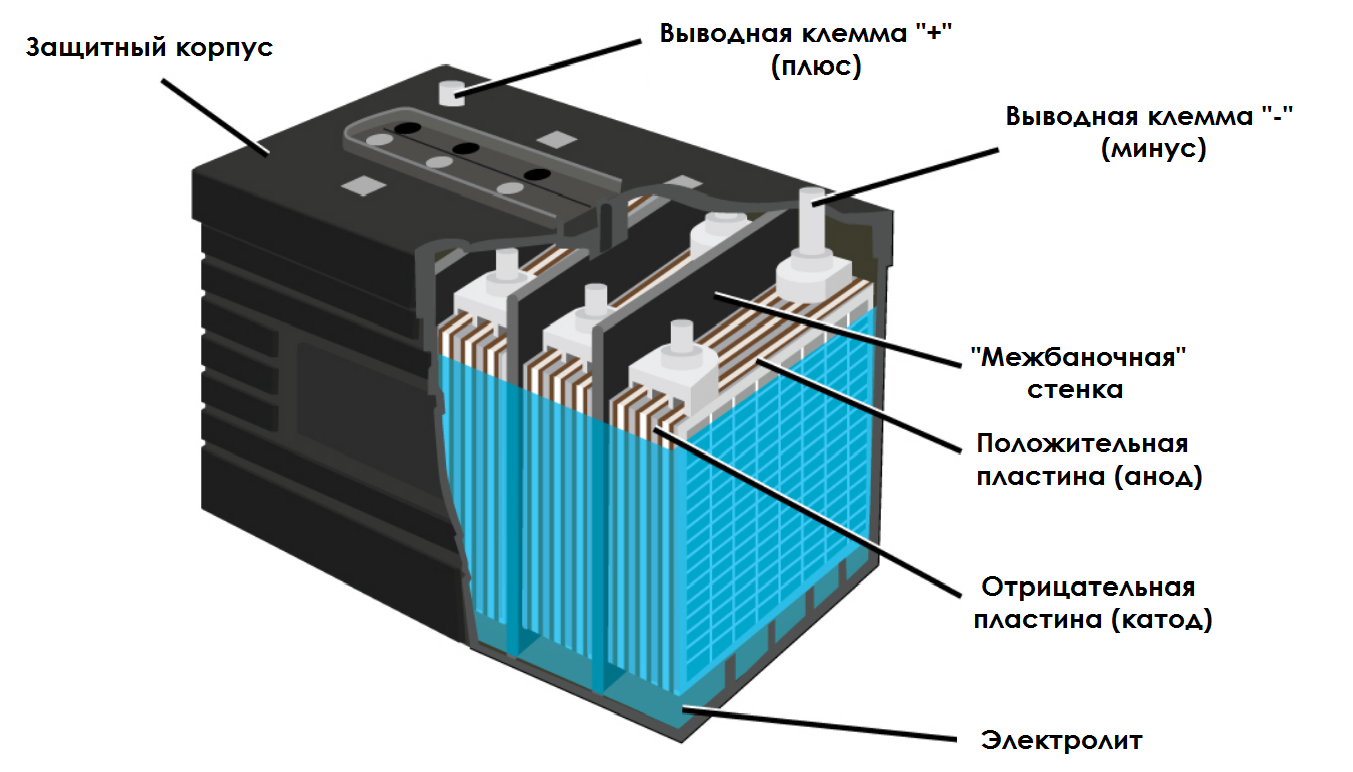

Состав и конструкция автомобильного аккумулятора

АКБ включает в себя следующие функциональные элементы:

• Корпус батареи. Изготовлен из прочного кислотостойкого пластика. Верхняя часть корпуса выполнена в виде крышки, на которой расположены перемычки между отдельными аккумуляторными элементами (банками), герметизирующая заливка, пробки, вентиляция и клеммные наконечники. Банки внутри корпуса разделены герметичными переборками.
• Электроды. В каждой банке их два набора, положительные и отрицательные. Материалом электродов служит свинцовый сплав различного состава, в зависимости от применяемой технологии. Увеличенная отдача в стартёрном режиме требует большой эффективной площади электродов, поэтому каждый из них состоит из нескольких пластин, расположенных в шахматном порядке по всему объёму банки. Электроды снабжены токосъёмниками, объединяющими одноимённые полюса и выведенными наверх, к токовым перемычкам между банками.
• Сепараторы. Располагаются между электродами и предотвращают возможные замыкания. Выполнены из пористого материала, хорошо пропитывающегося электролитом.
• Электролит. Представляет собой раствор чистой серной кислоты в дистиллированной воде. Обеспечивает электрохимические реакции на поверхности электродов. Плотность электролита строго определена при заливке и в дальнейшем зависит от степени заряженности батареи. Уровень электролита в каждой банке имеет нормированный допуск и должен контролироваться при эксплуатации. При этом расходу подвержена только испаряющаяся из раствора вода, которую и следует доливать.

Возможны разные исполнения аккумуляторов. В зависимости от материала электродов, они могут быть малообслуживаемыми или герметичными необслуживаемыми. В этом случае вентиляция и долив жидкости в эксплуатации не предусмотрены, пробки залиты пластмассой или отсутствуют.

Встречаются более дорогие и совершенные гелевые аккумуляторы. В них электролит находится в виде желеобразного геля, что обеспечивает дополнительный срок службы и высокие технические характеристики. Электроды имеют спиральную конструкцию, между ними располагаются сепараторы из стекловолокна, наполненные гелевым электролитом.

Виды и периодичность обслуживания автомобильного аккумулятора

Обслуживание автомобильного аккумулятора можно разделить на диагностику и, собственно, и сами сервисные операции с батареей. Можно выполнять обслуживание аккумулятора автомобиля своими руками или доверить его работникам СТО, а вот диагностику автомобильного аккумулятора нужно проводить самостоятельно. В этом случае вы будете в курсе текущего состояния аккумуляторной батареи.

Диагностика автомобильного аккумулятора

К диагностике автомобильного аккумулятора можно отнести следующие операции:

• Проверка напряжения на выводах АКБ при разомкнутой цепи (то есть, батарея не подключена к автомобильной сети);
• Проверка напряжения в бортовой сети автомобиля при запущенном двигателе;
• Проверка уровня электролита (на автомобиле или на снятой АКБ);
• Визуальный контроль (повреждения, загрязнения).

Эти операции нужно выполнять, не дожидаясь, пока возникнут проблемы с аккумулятором автомобиля. Их можно проводить с такими действиями по обслуживанию автомобиля, как проверка уровня масла, доливка жидкости в омывательный бачок, проверка давления в покрышках и тому подобное.


Операции по обслуживанию автомобильного аккумулятора

• Периодическая и внеплановая (при необходимости) зарядка АКБ сетевым зарядным устройством;
• Проверка и корректировка плотности электролита;
• Тест аккумулятора нагрузочной вилкой;
• Проверка тока утечки;
• Профилактические работы по десульфатации.

Для проведения работ вам потребуются следующие приборы, инструменты, материалы:

• мультиметр (или вольтметр);
• нагрузочная вилка;
• ареометр;
• зарядное устройство;
• стеклянная или пластиковая трубочка;
• груша;
• электролит;
• дистиллированная вода.

Теперь рассмотрим подробнее, как все это выполняется на практике.


Выбор шланга

Основные требования к изделию, помимо армирования, следующие:

Трудности выбора

Выбор аккумулятора – непростое дело. На первый взгляд может показаться, что это совсем простое устройство

Но на деле получается, что у него полно характеристик, имеющих важное значение. Но не стоит впадать в отчаяние

Вам по большому счету нужно определиться с типоразмером АКБ, видом, ёмкостью и пусковым током. В принципе все эти параметры вы можете узнать осмотреть свой старый аккумулятор.

Ёмкость и пусковой ток, как правило, написаны большими буквами на видном месте. К примеру, 55 А-ч 450 Ампер. Это и есть они. Выше приводилась таблица с ёмкостью в зависимости от транспортного средства. По ней может дополнительно сориентироваться. Также в статье приводились размеры отечественных, европейских и азиатских аккумуляторов, по которым вы можете понять, к какому типу относится ваша батарея. На российском рынке продаются в основном только эти АКБ.

Сонник — Члены тела

Потерять — получишь почетную должность. Изуродованные — после тяжелых испытаний наступит успокоение. Ломоту в членах — ложь приносит тебе страдания.

Золотые правила

При эксплуатации батарей нужно соблюдать следующие основные правила:

• Ни в коем случае не оставлять батарею в разряженном состоянии. После каждого разряда необходимо сразу ставить батарею на подзарядку, иначе начнется необратимый процесс сульфатации пластин. Это приводит к снижению емкости и срока службы батарей.

• Разряжать батарею не более чем на 80% (для гелевых АКБ – 60%). Как правило, за это отвечает датчик разряда, установленный на машине, однако его поломка, отсутствие или неправильная настройка может также привести к сульфатации пластин, перегреву батарей при заряде и в конечном итоге сокращению срока их службы.

• В АКБ можно доливать только дистиллированную воду. В обычной воде содержится множество примесей, оказывающих негативное влияние на аккумуляторную батарею. Долив электролита в АКБ для увеличения плотности запрещен: во-первых, это не даст прироста емкости, а во-вторых, вызовет необратимую коррозию пластин.

Чистка АКБ

Чистота абсолютно необходима не только для хорошего внешнего вида батареи, но в значительно большей степени – для предотвращения несчастных случаев и ущерба, уменьшения срока службы, а также для того, чтобы АКБ находилась в состоянии, пригодном к эксплуатации. Аккумуляторные корпуса, ящики, изоляторы необходимо чистить для обеспечения требуемой изоляции элементов по отношению один к другому, по отношению к земле («массе») или внешним проводящим частям. Кроме того, очистка позволяет избежать коррозионных повреждений и возникновения блуждающих токов. Вне зависимости от времени работы и места на АКБ неизбежно оседает пыль.

Небольшое количество электролита, выступающего из батареи во время заряда после достижения напряжения газообразования, образует более-менее токопроводящий слой на крышках элементов или блоков, по которому протекают блуждающие токи. Результатом является повышенный и неоднородный саморазряд элементов или блоков. Это одна из причин того, почему операторы электрических машин жалуются на упавшую емкость батареи после того, как техника не эксплуатировалась в течение выходных дней.

Аккумуляторный журнал и организация работы

При использовании парка электропогрузчиков целесообразно закреплять за каждым погрузчиком свои АКБ. Для этого их нумеруют: 1а, 1б, 2а, 2б и т. д. (батареи с одинаковым номером используются на одном и том же погрузчике). После этого заводят журнал, в котором о каждой АКБ ежедневно отражается информация, проиллюстрированная на примере.

Пример 1

Номер батареи	Установлена на погрузчик	Поставлена на заряд
Дата	Время	Плотность (средняя по трем элементам выборочно)	Показания счетчика, машино-ч	Дата	Время	Плотность (средняя по трем элементам выборочно)	Показания счетчика, машино-ч
1а
1б
2а
и т.д.

Таким образом, с помощью данного мероприятия можно избежать использования недозаряженных батарей, а также спрогнозировать и спланировать замену АКБ до полного выхода ее из строя. Помимо этого по каждой батарее целесообразно вести еще один журнал, в котором раз в месяц отражается информация о батарее, перечисленная в примере 2. Эти данные являются основным источником информации для сервисной службы, поэтому зачастую ведение такого журнала является обязательным условием гарантийного обслуживания. За все аккумуляторное хозяйство должен быть ответственен один или два (в случае двухсменной работы) человека. В их обязанности по данной зоне ответственности должны входить прием и выдача АКБ, их обслуживание и заряд, ведение аккумуляторных журналов, прогнозирование выхода АКБ из строя.

Функции АКБ

Основным источником тока в автомобиле является генератор. Но этот прибор способен отдавать мощность в полном объёме, только когда двигатель работает, причём как минимум на средних оборотах. В режиме холостого хода его отдачи может не хватать даже на обеспечение части штатных потребителей. Чтобы исключить связанное с перегрузкой падение напряжения в бортовой сети, необходим буферный источник, способный пополнять свои запасы при избытке мощности генератора и отдавать энергию потребителям, когда его способностей не хватает. Это и будет одной из ролей аккумулятора в системе.

Второй функцией батареи стало обеспечение пуска мотора. Используемый для этого стартёр при относительно низком напряжении потребляет значительный ток. Отсюда и требование к АКБ быть не просто резервным помощником генератора, а иметь способность работать в стартёрном режиме, то есть кратковременно выдавать токи порядка нескольких сотен ампер. Далеко не каждый аккумулятор на такое способен, поэтому в обозначении типа батареи всегда указывается, что она стартёрная. Это накладывает значительные ограничения на применяемые при её производстве технологии.

Сочетание требований по большому рабочему диапазону токов отдачи, приемлемой ёмкости, низкой себестоимости и предельным температурам вынуждает производителей отдавать предпочтение свинцово-кислотным аккумуляторам, хотя данный тип и считается уже давно устаревшим. Были попытки применения щёлочных элементов и многих других вариантов, включая высокотехнологичные суперконденсаторы, но у каждой технологии помимо достоинств в одном направлении есть неискоренимые недостатки в других.

Правила техники безопасности

Аккумуляторные батареи заполнены серной кислотой и в процессе нормального цикла заряда-разряда в них выделяются взрывоопасные газы (водород и кислород). Во избежание травмирования персонала или повреждения автомобиля неукоснительно соблюдайте следующие правила техники безопасности:

1. Перед тем как приступать к работе с любыми электрическими компонентами автомобиля, отсоедините кабель питания от минусовой клеммы аккумулятора. При отсоединенном минусовом кабеле питания все электрические цепи в автомобиле будут разомкнуты, что обеспечит предотвращение случайного замыкания любого электрического компонента на массу. Электрическая искра создает потенциальную опасность травмирования и возникновения возгорания.
2. Любые работы, связанные с аккумуляторной батареей, должны выполняться в защитных очках.
3. Для защиты от попадания серной кислоты, которой заполнена аккумуляторная батарея, на кожу используйте защитную одежду.
4. Не нарушайте указанных в процедурах технического обслуживания правил техники безопасности при обращении с оборудованием, используемым для технического обслуживания и испытания аккумуляторных батарей.
5. Категорически запрещается курить или использовать открытый огонь в непосредственной близости от аккумуляторной батареи.

Что нужно знать про АКБ

Аккумулятор – это контейнер который состоит из шести отдельных секций. Каждая отдельная секция представляет собой отдельный источник питания (вырабатывает каждая секция около 2,1 В), внутри секции находятся две пластины (сделаны из свинца), положительная и отрицательная, отделенные друг от друга.

Масса аккумулятора состоит из: веса электролита, свинцовых пластин и соединений, и составляет примерно 16-17 кг.

В свинцовые пластины добавляют сурьму (для увеличения прочности пластин), но к сожалению наличие сурьмы ведет к выкипанию воды из электролита, из-за чего почти во все типы аккумуляторов надо доливать воду. Благодаря прогрессу количество сурьмы в пластинах удалось уменьшить, что привело к появлению малообслуживаемых и гибридных аккумуляторов.

Сама работа аккумулятора очень проста. На положительном электроде нанесена двуокись свинца (цвет темно-коричневый), на отрицательном – губчатый свинец (серого цвета), внутрь залит электролит – водный раствор серной кислоты. При начале работы (разрядка) активная масса отрицательного электрода превращается в сульфат цинка и отдает в электрическую цепь два электрона, активная масса положительного электрода также преобразуется в сульфат цинка, и принимает из электрической цепи два электрона.

Для преобразования в сульфат цинка, как положительного, так и отрицательного электрода, тратится серная кислота — уменьшается массовая доля электролита. При зарядке, все наоборот, а также идет образование серной кислоты и увеличивается массовая доля электролита.

Аккумуляторные батареи делятся на четыре типа: обслуживаемые, малообслуживаемые, гибридные и необслуживаемые (как выбрать аккумулятор для авто). Обсудим каждую по отдельности:

Обслуживаемые – найти такие трудно, но возможно. По сравнению с другими у них очень много недостатков и мало плюсов, а именно: довольно-таки дорогая стоимость, эбонитовый корпус (очень хрупкий), сверху они заливаются мастикой, которая из-за перепадов температуры и загрязнения теряет свои изоляционные свойства (аккумулятор самопроизвольно разряжается, и очень быстро). Из плюсов можно отметить возможность замены блока пластин. Из минусов — с мастики надо регулярно сдувать (убирать) грязь и часто надо доливать воду, примерно каждые 5-7 тыс.км.

Малообслуживаемые – представлены очень широко, цены на них варьируются, от очень дешевых до дорогих, корпус пластиковый и очень надежный, воду надо заливать примерно каждые 20-30 тыс.км.

Гибридные – относятся к малообслуживаемым, за некоторыми но: решетки положительных и отрицательных электродов состоят из разных сплавов, таким образом «гибридные» аккумуляторы сочетают в себе положительные свойства двух технологий, а именно: высокие пусковые токи, низкий расход воды и «выносливость». Найти такие трудно, да и стоимость высоковата.

Необслуживаемые – расход воды у таких аккумуляторов так мал, что крышек для залива воды уже нет, обслуживания не требуется никакого. Но есть несколько недостатков: надо проверять натяжение ремня генератора, исправность самого генератора, регулятора напряжения и отсутствие утечек тока в системе электрооборудования. Цена на них, как на качественные малообслуживаемые, и если Вы уверены в своем автомобиле – это идеальный вариант.

Заряжать батарею начинают летом – если разрядка составляет 50%, зимой – 25%. Если зимой плотность электролита упала до 1,20 г/см3, то электролит будет замерзать примерно при -20С.

Что такое необслуживаемый аккумулятор?

Понятие необслуживаемый аккумулятор вошло в обиход со времени появления автомобильных батарей типа Ca/Ca. В таких моделях положительные и отрицательные решётки электродов производятся из сплава свинца с кальцием. Так называемые обслуживаемые модели, которые выпускались до этого, имели решётки из сплава свинца с сурьмой. Старые автомобильные аккумуляторы имели большое содержание сурьмы и очень большой расход воды. Сейчас они уже не выпускаются, а на их место пришли модели с меньшим содержанием сурьмы. Они ещё получили название малосурьмянистых. Содержание сурьмы в пластинах менее 6 процентов. В них контроль за уровнем электролита должен быть периодическим, поскольку дистиллированная вода из него постоянно уходит. Почему? Для этого нужно рассмотреть процессы, происходящие в аккумуляторе.

Когда АКБ разряжается, то внутри автомобильного аккумулятора на аноде происходит восстановление диоксида свинца серной кислотой. Одновременно на катоде происходит окисление свинца. В процессе зарядки аккумуляторной батареи процесс идёт в противоположном направлении. Сурьму в свинцовые пластины стали добавлять для того, чтобы улучшить их прочностные характеристики. Использовать электроды из чистого свинца не представляется возможным из-за его малой прочности. Но добавка сурьмы приносит и проблему. Сурьма выступает катализатором гидролиза воды из электролита. Гидролиз – это разложение воды на водород и кислород под действием электрического тока. Внешне это выглядит как кипение. Поэтому и возникло такое выражение, как «выкипание» воды из электролита.

Чтобы решить эту проблему производители стали добавлять в решётки электродов кальций. Это решение оказалось очень удачным, с точки зрения, уменьшения расхода вода.

В продуктовых линейках производителей АКБ стали появляться модели без отверстий для доступа к банкам. Для проверки степени заряженности батареи на таких аккумуляторах часто можно встретить гидрометр или «глазок». Гидрометр предназначен для контроля за степенью заряда АКБ. На изображениях ниже можно посмотреть необслуживаемую и обслуживаемую аккумуляторную батарею.

Необслуживаемый аккумулятор

Малообслуживаемый аккумулятор

гибридные автомобильные аккумуляторы

Гибридный автомобильный аккумулятор

Стоит отметить ещё одну категорию необслуживаемых аккумуляторов – гелевые. В гелевых аккумуляторах электролит находится в связанном состоянии. Это может быть пропитка стекловолокна или гелеобразное состояние. В большинстве случаев такие модели выполняются в необслуживаемых корпусах, и им не требуется доливка воды. Хотя в ряде случаев в AGM аккумуляторы добавляют дистиллированную воду. Например, при восстановлении гелевых аккумуляторов.

Что влияет на срок службы аккумулятора автомобиля?

Чтобы правильно выполнять обслуживание аккумулятора автомобиля, нужно понять какие факторы влияют на срок его эксплуатации

Тогда будет понятно, на что нужно обращать внимание в первую очередь. Ниже перечислены основные факторы, влияющие на срок службы АКБ

Степень заряженности

Если автомобильная аккумуляторная батарея часто находится в разряженном состоянии, то это сильно сокращает срок её службы. В идеале аккумулятор должен постоянно находиться в заряженном состоянии. То есть, при запуске двигателя он отдаёт часть заряда, а при дальнейшей зарядке от генератора во время поездки восполняет эти потери. Но современный автомобиль с большим количеством потребителей тока просто не успевает восполнять потери заряда. Этому совершенно не способствует режим езды в городском цикле с частыми пусками двигателя и многочасовыми простоями в пробках. Поэтому возникает необходимость в периодической зарядке от сетевого зарядного устройства. Если батарея постоянно будет в разряженном состоянии, то срок службы аккумулятора автомобиля значительно сократиться.


Температура эксплуатации

Температура, при которой эксплуатируется аккумуляторная батарея, также является фактором, оказывающим влияние на срок её службы. От температуры во многом зависит пусковая мощность автомобильного аккумулятора.

Замерзший электролит в аккумуляторе

Замёрз аккумулятор автомобиля: причины и что делать

Состояние бортовой сети автомобиля

Это важный момент, поскольку от исправности автомобильной электросети сильно зависит состояние аккумуляторной батареи

Особенно важно иметь исправный генератор и регулятор напряжения. Если эти узлы не работают должным образом, то даже при регулярном обслуживании аккумулятора автомобиля, он будет изнашиваться раньше времени

Содержите в порядке электросеть автомобиля

Кипит аккумулятор на машине: причины

Если напряжение в сети будет меньше нормы, то аккумуляторная батарея будет постоянно находиться в разряженном состоянии. О негативных последствиях этого говорилось выше. Так, что неисправная бортовая сеть авто значительно сокращает срок службы аккумуляторной батареи.


Процессы коррозии

Если эти расходные материалы будут низкого качества, то вы рискуете только усугубить коррозийные явления. Здесь можно рекомендовать покупать дистиллированную воду в аптеке, а не в автомагазинах. Там вы рискуете напороться на простую воду из-под крана.


Сульфатация

Сульфатация – оседание сульфата свинца на пластинах аккумулятора, что приводит к снижению ёмкости АКБ. Процесс сульфатации, как и коррозии является естественным при использовании и хранении АКБ. Но при правильном и регулярном обслуживании аккумулятора автомобиля можно заметно снизить интенсивность сульфатации.

Пример сульфатации пластин

десульфатации аккумулятора

Корпус и крышка

Основа работы любой АКБ заключена в электролите, частью которого является серная кислота, хоть и разбавленная. Стало быть, и материалы должны быть соответствующими. То есть корпус и крышка изготавливаются из того сырья, который нейтрален по отношению к воздействию электролита.

В частности для изготовления современных источников могут применяться такие материалы:

• Пропилен — обладает стойкостью к кислоте, не проводит ток.
• Вулканизированный каучук или эбонит — этому материалу характерны такие качества, как высокая прочность на растяжение, упругость, хрупкость (ниже стекла). Обычно из такого материала делаются переносные корпуса.
• Кислотоупорные пластмассы — оптимальный вариант.
• Металл — в редких случаях все выглядит как металлический бак с резиновым чехлом.
• Термопласт — его особенность в том, что при нагревании он размягчается, а охлаждаясь, переходят в твердое состояние.

Крышка изготавливается из того же материала что и корпус. Для соединения этих деталей воедино используется мастика.

Электроды

Они выполнены из свинца, причем не только положительные, но и отрицательные, хоть с небольшим отличием:

• катод — пористый или губчатый свинец;
• анод — диоксид свинца.

В целях повышения эффективности и срока службы свинцовые пластины легируются кальцием.

Изоляция

В пространство между токопроводящими пластинами помещены сепараторы. Для изготовления этого микропористого изоляционного слоя используется эбонит или ревертекс. Оба варианта производятся из каучука и внешне имеют сходство с резиной.

Функция сепараторов заключается в том, что изолировать положительные и отрицательные пластины между собой. Тем самым исключается их короткое замыкание друг на друга. Не будь их, это бы произошло, в результате вибраций силового агрегата. А без них просто не обойтись, так как это обусловлено спецификой работы двигателя.

Исходом короткого замыкания является выход из строя бортового компьютера, а также прочего электрооборудования и то в лучше случае. Нельзя исключать риска возгорания машины. К тому же огонь по автомобилю распространяется очень быстро.

Клеммы

Сами контакты изготовлены тоже из свинца. Именно они обеспечивают связь с электрической бортовой сетью транспортного средства. При этом существуют самые разные вариации (в скобках указан стандарт):

• Исходя из размеров:
  • Тип A: диаметр положительной клеммы — 19,5 мм, отрицательной — 17,8 мм. (европейский).
  • Тип B: размеры плюсового контакта — 12,7 мм, минусового — 11,1 мм (азиатский).
• По конструкции:
  • Винтовые — тип E — европейский стандарт, F — американский стандарт.
  • Под болт — тип G — американский стандарт, T — российский стандарт.

Также можно встретить другие типы — C, D, H, которые отличаются друг от друга формой исполнения. Клеммы типа A и B имеют коническую форму, причем у АКБ для отечественных автомобилей плюсовой контакт заметно больше минусового. Это не позволит сбиться в случае чего, надо только запомнить. Тип «под болт» рассчитан на грузовой транспорт.

Перемычки

Соединительные перемычки тоже свинцовые, поскольку их задача кроется в объединении банок в один блок. В итоге получается общая конструкция, которые выдает необходимые 12 вольт.

Электролит

Это раствор, состоящий следующих компонентов:

• серная кислота — 35%;
• дистиллированная вода — 65%.

В этой жидкости электрический ток свободной перетекает от отрицательных пластин к положительным. На рынке можно найти более дорогие изделия, где электролит выглядит как гель, что исключает его испарение и растекание. В связи с этим, такой вариант считается необслуживаемыми.

Полезное дополнение

Внутри работающего источника электрической энергии протекают химические процессы с образованием газа. В целях снижения его пагубного влияния ряд производителей делает в корпусах газоотвод. При этом отвод выполняется в определенную сторону, исходя из конкретного типа изделия, и его расположения.

Современные новации в устройстве аккумуляторной батареи

Попытки устранить основные недостатки в конструкции аккумулятора автомобиля привели к созданию новых сплавов свинца, более стойких к агрессивному воздействию кислоты. Применение легирующих добавок кальция, олова, никеля позволили снизить саморазряд и потери воды до минимально возможного уровня. В днище корпуса устройства стали применяться ловушки для накопления частиц активной массы электродов, что в значительной мере снизило риск замыкания анода и катода в придонной части.

Устройство батареи автомобиля изменилось, она получила статус необслуживаемой. Теперь, по замыслу производителя, устройство не требует контроля уровня воды в банках аккумулятора и плотности электролита, как это было в старых моделях. В устройстве батареи появились приспособления в виде поплавкового индикатора-глазка, меняющего свой цвет в зависимости от состояния заряда.

Перспективные решения

Среди новшеств, появившихся в устройстве сравнительно недавно и призванных улучшить характеристики свинцово-кислотной батареи автомобиля можно отметить:

• использование гелеобразных видов аккумуляторного электролита на основе соединений кремния. Нулевая потеря воды и хорошие эксплуатационные качества позволяют использовать такие устройства даже в салонах автомобилей;
• применение электронных диагностических чипов, позволяющих тонко и дозированно вмешиваться в работу каждой банки устройства;
• применение графита и углерода для формирования основы положительного и отрицательного электродов, что сделает батарею автомобиля легче и компактнее.

Совет! Несмотря на широко рекламируемое отсутствие необходимости обслуживать современные модели аккумуляторных батарей, основой долголетия – будет современная система зарядки и диагностики, позволяющая заряжать ее в оптимальных условиях.

Безламельные железоникелевые аккумуляторы со щелочным электролитом

Была разработана и внедрена идея стартерных аккумуляторов на основе щелочного электролита и электродами из прессованного порошка никеля и железа. Хорошо известна модель серии СЖН -50, выпускавшаяся в Советском Союзе ограниченными партиями для военной техники. Устройство батареи обладало хорошими характеристиками:

• высокий ресурс, количество циклов заряд-разряд достигло 1000, что превысило ресурс кислотного;
• малая чувствительность к условиям эксплуатации;
• длительный перезаряд или хранение в разряженном состоянии не оказывали столь пагубного влияния на состояние устройства.

В устройстве использовалось большое количество дефицитного никеля, производство аккумулятора было сложным и нерентабельным.

Интересно! Практика эксплуатации советских щелочных аккумуляторов для автомобиля, показала возможность использования таких батарей в течении 15-20 лет при расчетном 10-летнем периоде, с условием тщательного соблюдения правил эксплуатации.

Современные ионно-литиевые автомобильные аккумуляторы

Массовое применение литиевых аккумуляторов на автомобиле ассоциируется с современными электромобилями, где подобное устройство широко применяется из-за высоких параметров емкости и малого веса. На рынке представлены вспомогательные ионно-литиевые аккумуляторы, предназначенные для быстрого заряда основного аккумулятора. Есть ряд устройств, оснащенных блоком ионисторов, позволяющих запускать двигатели с рабочим объемом не более 500 см3.

Важно! Ионно-литиевый аккумулятор невероятно чувствителен к перезарядке и требует точной работы электронного блока управления. При неисправном чипе возможны случаи его возгорания.. Видео устройства аккумулятора:
