Расточка блока цилиндров — одна из ключевых операций капитального ремонта двигателя, которая позволяет восстановить геометрию изношенных цилиндров и вернуть мотору близкие к заводским параметры. Подробнее об условиях и процессе проведения этой процедуры можно узнать здесь: https://avto1sto.ru/services/dvigatel/protochka_bloka_tsilindrov/. Операция применяется тогда, когда износ зеркала цилиндра выходит за пределы допустимых значений, а хонингование или замена колец уже не могут исправить ситуацию.
Признаки износа цилиндров и повод для расточки

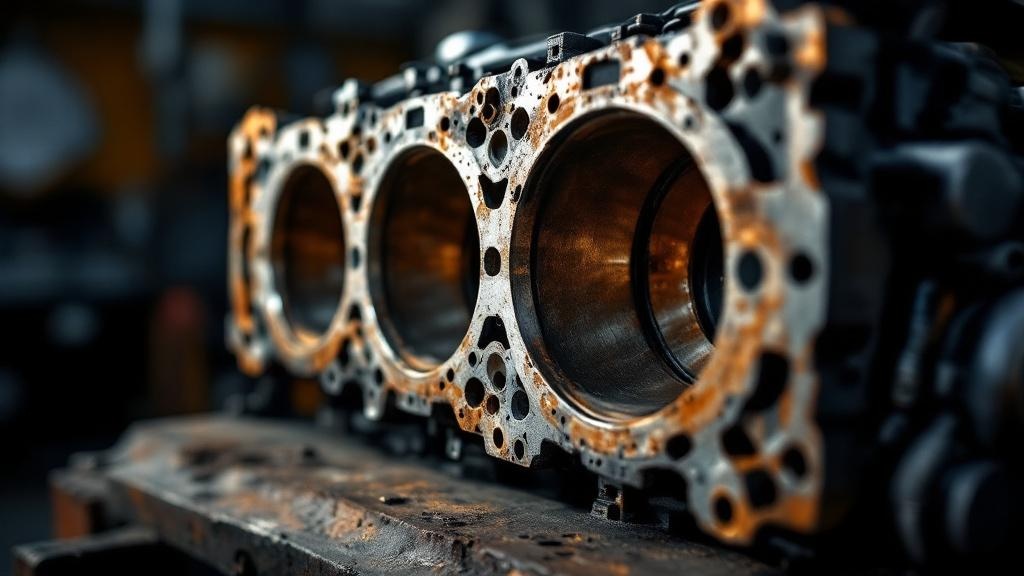

Цилиндры двигателя изнашиваются неравномерно: наибольшая нагрузка приходится на зону верхнего положения поршневых колец, поэтому именно там со временем образуется характерная выработка — конусность и овальность. Когда отклонение геометрии превышает 0,05–0,10 мм (в зависимости от конструкции двигателя), нормальная компрессия уже не достигается даже при замене поршневых колец.
Внешние симптомы, указывающие на критический износ цилиндров, достаточно характерны. Двигатель начинает дымить синим или сизым дымом, расход масла резко возрастает, мощность заметно падает, а компрессия в одном или нескольких цилиндрах оказывается существенно ниже нормы. Стуки при холодном пуске, которые исчезают после прогрева, тоже нередко указывают на чрезмерный зазор между поршнем и стенкой цилиндра.
Решение о расточке принимается после замера цилиндров нутромером в нескольких плоскостях и сравнения результатов с допусками, указанными в технической документации на конкретный двигатель. Только точные измерения дают основание для выбора между хонингованием, расточкой под ремонтный размер или полной заменой блока.
Как выполняется расточка блока цилиндров
Технологически расточка выполняется на специализированных станках — расточных или координатно-расточных. Блок цилиндров устанавливается на станок, выверяется по осям и фиксируется. Резец снимает слой металла со стенок цилиндра, формируя правильную геометрию — круглое сечение без конусности и овальности. Глубина съёма рассчитывается так, чтобы после расточки применялись поршни ремонтного размера — как правило, это шаг 0,25, 0,50 или 0,75 мм.
После расточки поверхность цилиндра остаётся достаточно грубой для нормальной работы колец, поэтому следующий обязательный этап — хонингование. Хон создаёт на зеркале цилиндра мелкую сетчатую риску под определённым углом: она удерживает масляную плёнку и обеспечивает правильную приработку колец. Пропустить этот шаг нельзя — без хонингования кольца будут прирабатываться значительно дольше, а ресурс двигателя окажется ниже расчётного.
Помимо самой расточки, мастера параллельно проверяют плоскостность привалочной поверхности блока, состояние постелей коленчатого вала и посадочных мест под вкладыши. Эти работы логично совместить, поскольку блок уже находится на стенде и разобран до основания.
Ремонтные размеры и подбор поршней

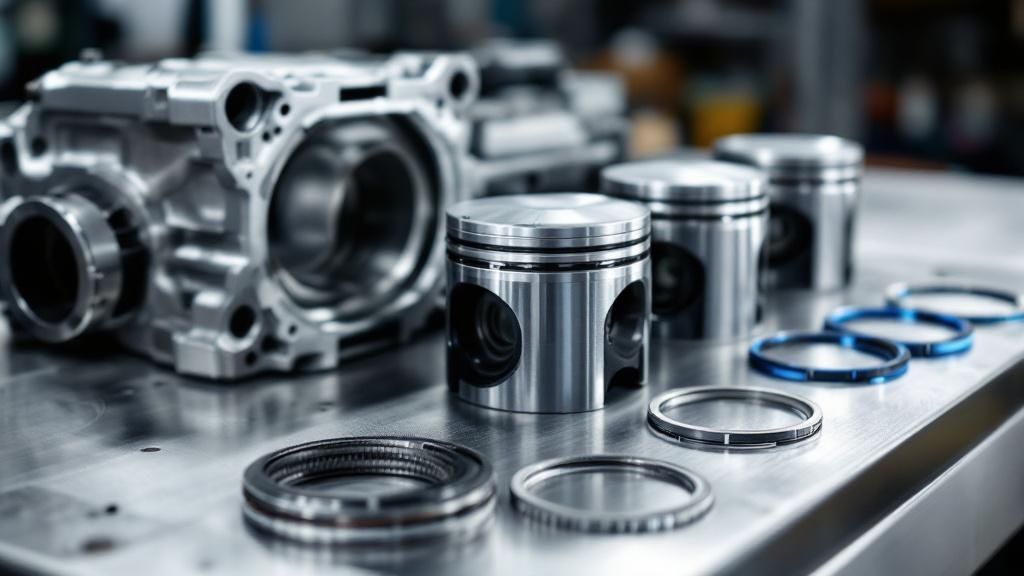

Большинство двигателей рассчитаны на несколько ремонтных размеров — от одного до четырёх, реже пяти. Каждый ремонтный размер соответствует увеличению диаметра цилиндра на фиксированную величину, и под каждый из них выпускаются поршни с соответствующим наружным диаметром. После расточки важно подобрать поршни с правильным зазором по цилиндру: слишком малый зазор грозит задиром при нагреве, слишком большой — стуком и повышенным расходом масла.
При выборе ремонтного размера руководствуются несколькими критериями:
- Фактический износ цилиндра — диаметр растачивают ровно настолько, чтобы убрать дефектный слой металла и выйти на следующий ремонтный размер.
- Наличие поршней нужного ремонтного размера в продаже — для редких или снятых с производства двигателей это может стать ограничивающим фактором.
- Толщина стенок блока — у некоторых двигателей с тонкими или гильзованными цилиндрами допустим лишь один ремонтный размер, после чего требуется замена гильз.
- Состояние остальных цилиндров — если один цилиндр изношен сильнее, расточку обычно проводят сразу по всем, чтобы обеспечить одинаковую компрессию.
Когда все ремонтные размеры исчерпаны, а блок ещё пригоден к дальнейшей эксплуатации, прибегают к замене гильз. В расточенный под гильзу цилиндр запрессовывают стальную или чугунную втулку, после чего она растачивается под стандартный или первый ремонтный размер. Это технически более сложная и дорогостоящая операция, но она позволяет сохранить блок цилиндров.
Что влияет на результат и ресурс после ремонта
Качество расточки напрямую определяет, насколько долго прослужит отремонтированный двигатель. Ключевую роль играет точность оборудования и квалификация специалиста: отклонение от заданного диаметра даже на несколько сотых миллиметра скажется на подборе поршней и зазоре в паре поршень–цилиндр. Не менее важна чистота поверхности после финишного хонингования — она должна соответствовать требованиям производителя двигателя.
После сборки двигателя с расточенными цилиндрами обязательна обкатка — первые несколько тысяч километров следует избегать высоких нагрузок и резких ускорений. В этот период кольца прирабатываются к поверхности цилиндра, формируется масляная плёнка, и от соблюдения режима обкатки во многом зависит итоговый ресурс мотора.
Расточка блока цилиндров — не быстрая и не простая процедура, но при грамотном исполнении она способна восстановить двигатель на срок, сопоставимый с ресурсом нового агрегата. Выбор исполнителя с профессиональным оборудованием и опытом работы с конкретными типами двигателей здесь важнее, чем любые другие факторы.
