Как поменять ремень генератора на renault logan

Зачем в автомобиле ролик натяжителя ремня?

Что же это и для чего нужен ролик?

Не смотря на то, что в любом городе количество специализированных сервисных центров постоянно растёт, подобная поломка может произойти в самое неподходящее время и месте

Поэтому очень важно знать, как провести такую процедуру собственными силами

Первое, что мы видим, открывая крышку капота на Рено Логан это двигатель. Но те, кто думают, что он нужен только для того, чтобы машина ехала, глубоко заблуждаются. На самом же деле мотор предназначен для выполнения целого ряда очень важных функций. Кроме того, что ДВС (двигатель внутреннего сгорания) является прямым источником энергии передаваемого колёсам, еще он обеспечивает функционирование целого ряда систем, таких как кондиционер, гидроусилитель руля и конечно же генератор.

Все из вышеназванных устройств предназначены для выполнения своей функции, но большая их часть, в том числе и двигатель, не могут обойтись без энергии, которую вырабатывает генератор.

Генератор заряжает аккумулятор, если неисправен ролик натяжителя, то генератор не даст нужный заряд и вы «заглохнете»

Чёткая и устойчивая работа генератора, возможна лишь в том, случае, когда натяжения ременной передачи достаточно для снабжения энергией всех потребителей. Поэтому практическое большинство автомобилей независимо от производства имеют соответствующий ролик ремня генератора.

На видео об особенностях процедуры закрытия

Генератор Рено Логан замена, снятие ремня генератора

Генератор Рено Логан замена которого может понадобится в случае выхода из строя данного агрегата несложная операция. Но снятие генератора Renault Logan придется проводить весьма в стесненных условиях.

При этом изначально нам надо снять ремень генератора Логан, а для этого надо определится, какая из двух схем приводных ремней применена на вашем автомобиле.

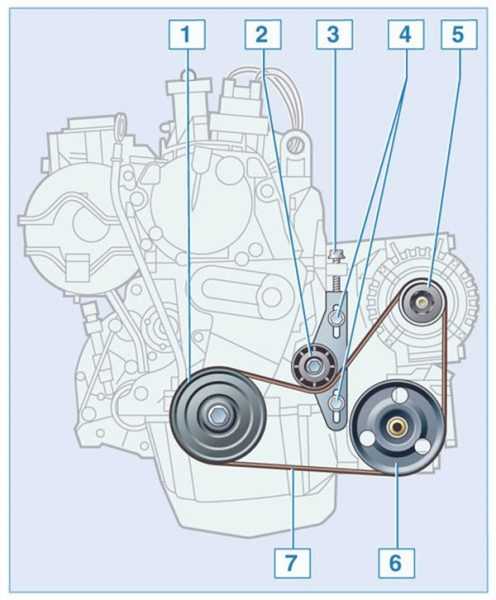

В самой простой версии Рено Логан без кондиционера применяется следующая схема приводного ремня генератора, смотрим фото ниже.

  • 1 — шкив привода вспомогательных агрегатов
  • 2 — натяжной ролик с кронштейном
  • 3 — регулировочный болт
  • 4 — болт крепления кронштейна натяжного ролика
  • 5 — шкив генератора
  • 6 — шкив насоса гидроусилителя рулевого управления
  • 7 — ремень

Что бы снять ремень генератора Логан в такой конфигурации достаточно ослабить болты крепления кронштейна натяжного ролика (4) и открутить регулировочный болт (4). Тем самым натяжной ролик перестанет давить на ремень, он ослабнет и вы легко снимите его руками.

В обратном порядке устанавливаете ремень обратно и натягиваете с помощью регулировочного болта (3). Для проверки правильного натяжения ремня генератора снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала.

При усилии нажатия 10 кгс прогиб ремня должен составлять 6 – 8 мм.

Если на вашем Renault Logan стоит кондиционер, тогда схема приводных ремней выглядит следующим образом, как на фото далее.

  • 1 — шкив привода вспомогательных агрегатов
  • 2 — натяжной ролик
  • 3 — шкив насоса гидроусилителя рулевого управления
  • 4 — шкив генератора
  • 5 — шкив компрессора кондиционера
  • 6 — опорный ролик
  • 7 — ремень

Здесь для ослабления ремня генератора и его дальнейшего снятия необходимо ключом на 13 ослабить болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства. Затем фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник на 6 или стержень диаметром 6 мм (можете вставить отвертку например). Как показано на фото далее.

Затем снимаем ослабленный ремень генератора. А теперь можно переходить к снятию и замене генератора Рено Логан. для этого отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Отсоединяем колодку провода возбуждения от разъема генератора, нажав отверткой на фиксатор. Затем ключом на 13 откручиваем гайку крепления плюсового вывода В2+ на генератора и снимаем провод.

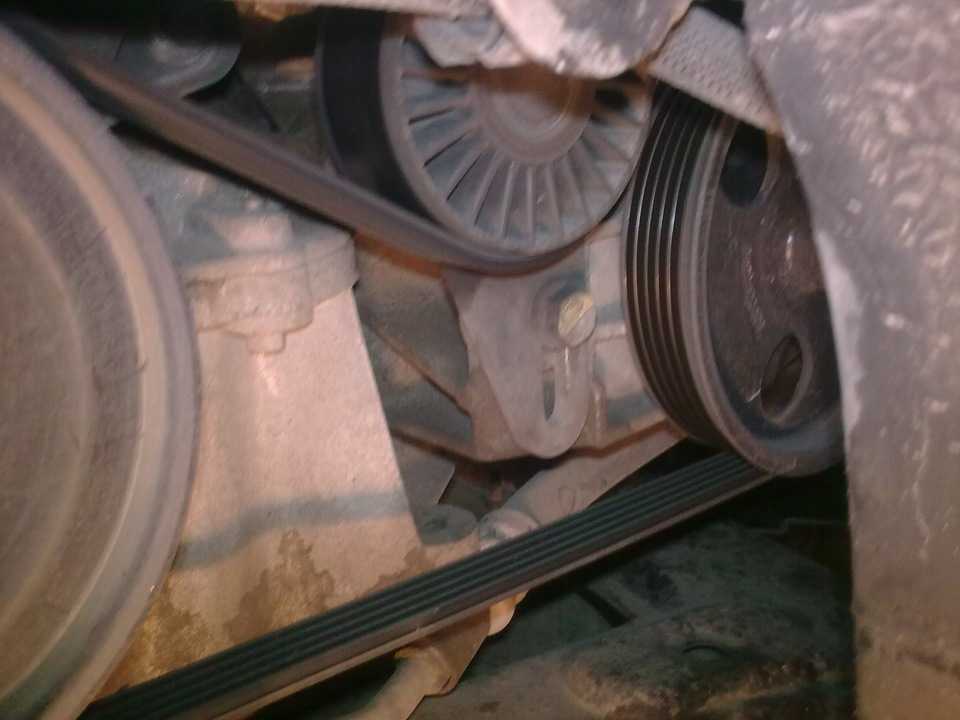

Смотрим фото.

  • Головкой на 13 отворачиваем болт крепления кронштейна трубки нагнетательной магистрали гидроусилителя рулевого управления к кронштейну двигателя.

Отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и не отсоединяя от насоса трубку и шланг, отводим его в сторону. Затем накидным ключом или головкой на 13 отворачиваем два болта нижнего крепления генератора к кронштейну двигателя и болт верхнего крепления.

  1. Все три болта генератора, которые и держат агрегат, показаны далее на фото для наглядности.

Теперь генератор Рено Логан снят, можете ставить новый или чинить старый. Конструкция самого генератора довольно простая и замена регулятора напряжения или выпрямительного блока обычно не вызывает сложностей. Эта инструкция так же пригодится и владельцам Renault Sandero.

Официальный дилер Рено в Твери http://renault.nordavtotver.ru предлагает весь модельный ряд французского производителя. Большой выбор востребованных машин на складе позволит совершить покупку без длительного ожидания. Профессиональное гарантийное, постгарантийное обслуживание и квалифицированный ремонт.

Делаем натяжку ремня своими руками

Данная процедура имеет некоторые отличия на автомобилях с разными комплектациями. Также о с кондиционером регулировка выполняется автоматически. Если ваш автомобиль не оборудован климатической системой, натяжку ремня производят вручную следующим образом:

  • В комплектациях 5К**** (порядковый номер) ослабляют два винта, что крепят кронштейн. При помощи регулировочного элемента возвращают его на место. После настройки крепежные болты затягивают обратно. Работа производится шестигранным ключом.
  • В комплектациях 4РК *** затягивается верхний крепежной винт. После проверки натяжения его снова ослабляют при необходимости. Нижний винт закручивается в последнюю очередь.

Зачем в автомобиле ролик натяжителя ремня?

Что же это и для чего нужен ролик?

Не смотря на то, что в любом городе количество специализированных сервисных центров постоянно растёт, подобная поломка может произойти в самое неподходящее время и месте

Поэтому очень важно знать, как провести такую процедуру собственными силами

Первое, что мы видим, открывая крышку капота на Рено Логан это двигатель. Но те, кто думают, что он нужен только для того, чтобы машина ехала, глубоко заблуждаются. На самом же деле мотор предназначен для выполнения целого ряда очень важных функций. Кроме того, что ДВС (двигатель внутреннего сгорания) является прямым источником энергии передаваемого колёсам, еще он обеспечивает функционирование целого ряда систем, таких как кондиционер, гидроусилитель руля и конечно же генератор.

Все из вышеназванных устройств предназначены для выполнения своей функции, но большая их часть, в том числе и двигатель, не могут обойтись без энергии, которую вырабатывает генератор.

Генератор заряжает аккумулятор, если неисправен ролик натяжителя, то генератор не даст нужный заряд и вы «заглохнете»

Чёткая и устойчивая работа генератора, возможна лишь в том, случае, когда натяжения ременной передачи достаточно для снабжения энергией всех потребителей. Поэтому практическое большинство автомобилей независимо от производства имеют соответствующий ролик ремня генератора.

Когда нужна замена ремня дополнительного оборудования Рено Логан?

Так как ремень дополнительного оборудования подвержен постоянному вращению и трению, то, со временем, необходимость его замены становится неизбежной. Проскальзывание изношенной детали приводит к тому, что дополнительное оборудование перестает работать так, как это необходимо, а если происходит обрыв, то оно полностью перестает функционировать.

Признаки необходимости замены таковы:

  • свисты или скрипы во время работы агрегата;
  • снижение эффективности работы дополнительного оборудования;
  • полный отказ работы оборудования, приводимого в действие ремнем.

Так как основной функцией приводного ремня является передача крутящего момента за счет силы трения или зацепления, то со временем он изнашивается, даже если эксплуатировать автомобиль очень бережно. Чаще всего автовладельцы задумываются о замене уже после того, как появились первые признаки неисправности, но лучше всего, если такая поломка будет выявлена заранее во время прохождения технического осмотра.

Важно понимать, что в случае обрыва ремня дополнительного оборудования вам сразу становятся недоступны некоторые важные функции, без которых управлять автомобилем становится сложно или невозможно вообще. Если вы услышите посторонний скрип или свист под капотом, то ни в коем случае не откладывайте на потом посещение автомастерской для поиска и устранения неисправности

Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем. Мы проверим его натяжку и, если понадобится, заменим его на новый

Если вы услышите посторонний скрип или свист под капотом, то ни в коем случае не откладывайте на потом посещение автомастерской для поиска и устранения неисправности. Если вы заблаговременно посетите наш специализированный автосервис, наши мастера проведут диагностику и устранят имеющиеся проблемы с ремнем. Мы проверим его натяжку и, если понадобится, заменим его на новый.

Ликвидация общества по причине банкротства

Процесс банкротства (признаки, этапы, ответственность) регулирует закон № 127-ФЗ. Чтобы его начать, владельцы предприятия, кредиторы или уполномоченная инстанция подают заявку в арбитражный суд, который назначает арбитражного управляющего.

Руководство может инициировать банкротство в ситуации, когда отсутствует возможность полностью оплатить долги размером более 300 тыс. рублей. Если Налоговая инспекция или таможенная служба не получает выплаты более 3-х месяцев, они подают иски в суд. Также поступают финансовые учреждения, выдающие кредиты. Иногда судебные иски подают контрагенты-кредиторы и работники, несколько месяцев не получавшие зарплату.

Чаще всего это:

Необходимость банкротства

  • сделки, которые противоречат интересам бизнеса
  • непринятие мер, предотвращающих банкротство
  • повреждение, сокрытие, уничтожение имущества
  • несвоевременная подача заявки об инициации банкротства
  • предоставление ложной информации в заявке
  • представление управляющим лицам, не соответствующего требованиям законодательства

Уголовная ответственность предусмотрена за фиктивное и преднамеренное банкротство, скрытие факта несостоятельности. Перед началом процедуры это обязательно проверяется. После проверки проводится наблюдение, совершаются попытки оздоровления. Если все же требуется завершение работы, то используется упрощенная или полная схема.

При первом варианте:

  • создается промежуточный ликвидационный баланс
  • пишется заявка учредителей в арбитражный суд
  • назначается управляющий (юридическое или физическое лицо) для проверки документации
  • выплачиваются долги, предприятие признается банкротом
  • начинается процесс прекращения деятельности

Немного сложнее полная схема:

  • предприятие продолжает работу
  • составляется и подается в суд заявка
  • назначается временный управляющий для проверки финансового состояния
  • суд принимает решение, базируясь на результатах проверки
  • назначаются управляющие-кредиторы, проводятся мероприятия, нацеленные на повышение платежеспособности
  • за счет продажи имущества, закрытия нерентабельного производства, сокращения штата
  • выплачиваются долги
  • объявляется банкротство, назначается управляющий
  • информация публикуется в СМИ
  • создается список требований кредиторов
  • определяется стоимость имущества, проводятся мероприятия по возврату задолженностей дебиторов
  • формируется масса для конкурса
  • возвращаются кредиторские долги
  • собрание учредителей принимает решение о прекращении работы общества, назначается ликвидатор или ликвидационная комиссия

Ликвидатор или председатель комиссии уведомляет регистрационный орган о решении учредителей, чтобы данные были внесены в ЕГРЮЛ. Создается и утверждается отражающий активы и долги новый баланс и утверждается собранием учредителей.

В Налоговую инспекцию подается:

Документы о банкротстве

  • баланс
  • уведомление (№ 15003)
  • решение собрания
  • квитанция, удостоверяющая публикацию уведомления в СМИ

Через 3 дня ФНС выдает свидетельство о получении документации. После выплаты оставшихся кредиторских долгов создается новый баланс, который подается в ФНС вместе с решением учредителей.

Одновременно предоставляется:

  • уведомление (№ 16003)
  • квитанция, удостоверяющая оплату пошлины
  • справка, выданная Пенсионным фондом
  • документы, подтверждающие, что о ликвидации уведомлены кредиторы

К заявке для арбитражного суда присоединяется:

  • протокол собрания учредителей
  • выписка из ЕГРЮЛ
  • Устав и регистрационная документация
  • документ, содержащий наименования кредиторов и данные о размере долга
  • данные о материальных и других активах (баланс)
  • документы, удостоверяющие невозможность возврата долгов
  • размер вознаграждения управляющего

Через месяц суд назначает арбитражного управляющего, наделенного полномочиями директора. Он принимает решение о финансовом оздоровлении или завершении работы. Если предприятие должно прекратить существование, все имущество продается через аукцион конкурсными управляющими.

В стоимость банкротства входят затраты на:

  • управляющего
  • специалистов, проверяющих документацию
  • оплату пошлины

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае,  перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером).  Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия.

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

  1. Подготовив все необходимое, снимается переднее правое колесо;
  2. Далее нужно снять грязезащитный щиток;
  3. После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
  4. Затем в отверстие нужно вставить шестигранник «6»;
  5. Выполненные действия позволят ослабить ремень генератора и снять его;
  6. Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
  7. В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
  8. Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
  9. Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
  10. Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке  предполагает ослабление ремня);
  11. Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень  лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Как поменять ремень генератора на Рено Логан самому?

Чтобы автомобиль не подвел в пути, необходимо следить за его техническим состоянием: своевременно менять рабочие жидкости и расходные материалы. Одной из регламентированных операций является замена ремня генератора. В статье дана подробная инструкция и видео о том, как поменять ремень генератора Рено Логан.

Назначение генератора – обеспечение электрической энергией все системы автомобиля. Для этого его ротор должен постоянно вращаться. Это осуществляется за счет ременной передачи между коленвалом и генератором. Когда ремешок рвется, то автомобиль не может самостоятельно передвигаться. Поэтому необходимо следить за состоянием ремня, чтобы не было неприятных сюрпризов в дороге.

Модель без ГУР и климатической системы, как заменить ремень

Конструктивно механизм на модельном ряде Рено Логан в отсутствие ГУРа более прост. Поэтому, ремонтные действия, а также непосредственно эксплуатации владельцу не принесут столько нервотрепки, как другие варианты комплектации. Но на 16-клапанных моторах 1.4 или же 1.6 такой вариант исполнения практически отсутствует.

Но есть и негатив подобной модели Рено Логан – при ремонтных действиях велика вероятность деформации генератора, когда сильно натянут непосредственно ремень генератора.

Генератор размещается не там, где обычно. Следовательно, он более доступен – процедуры демонтажа/монтажа фактически не занимают долго времени.

  • Сам демонтаж поломанного узла на Рено Логан и дальнейший его ремонт (или же его составляющих, например, кольца либо шкива) выполняется от коленвала.
  • В этом варианте следует провести замер точного усилия по напряжению новой ременной передачи, чтобы исключить возможные дефекты генератора, при необходимости подтянуть. Для этого применяется специальный прибор-тестер или же другое оборудование, для проверки текущей исправности других агрегатов – подшипников и регулятора. Но обычно силу напряжения автомобилисту устанавливают визуально, ведь использование подобного прибора для измерений имеет свою специфику, поэтому следует все правильно натянуть.

Renault Logan: меняем ремень привода вспомогательных агрегатов

Renault > Logan

Подготовительные работы

Установка приводного ремня усложняется тем, что он находится в неудобном месте. Пространства для работы будет немного, поэтому лучше всего поставить машину на подъемник или использовать яму.  Также в районе крыла располагается защитная панель. Ее необходимо снять, открутив крепеж.

Как только машина и набор ключей будут подготовлены, можете приступать. Обязательно возьмите яркий фонарик, чтобы освещать темные места в подкапотном пространстве. Также понадобятся тряпки. Грязь со шкивов лучше удалить, как и различные камешки, которые могли забиться в ребрах

 Обратите внимание, что разбирать конструкцию необходимо только после того, как двигатель полностью остыл

Причины

В чем причина данного явления? Если ремень генератора начал трескаться раньше установленного срока замены, вероятнее всего, вам попался бракованный элемент. Оригинальная продукция рассчитана на весь срок эксплуатации. Также недопустимо наличие масляных потеков на нем. Это способствует изменению свойств резинового ремня не в самую лучшую сторону. Впоследствии он может разорваться. Само масло может попадать на поверхность из-за выдавленных сальников коленчатого вала.

Если во время проверки вы обнаружили обтрепанные края, это говорит о неправильной установке детали. В случае неправильной натяжки проблема будет сопровождаться характерным свистом. С набором оборотов этот звук будет усиливаться. Свист говорит о недостаточном сцеплении со шкивом, из-за чего генератор будет работать не на полную мощность. Возможно падение напряжения в бортовой сети автомобиля.

Но в любом случае, при выявлении деформации или трещин, автомобилю требуется замена ремня генератора. «Рено Логан» 1.6 имеет несколько другую схему установки, поскольку здесь есть гидроусилитель и кондиционер. Эти узлы тоже приводятся в действие от шкива коленчатого вала. Ниже мы рассмотрим, как производится на автомобиле «Рено Логан» замена ремня генератора с кондиционером и без.

Shkiv_03.ai

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем руля (без кондиционера):

  • 1 — шкив привода вспомогательных агрегатов;
  • 2 — натяжной ролик с кронштейном;
  • 3 — регулировочный болт;
  • 4 — болт крепления кронштейна натяжного ролика;
  • 5 — шкив генератора;
  • 6 — шкив насоса гидроусилителя руля;
  • 7 — ремень

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера завод-изготовитель рекомендует выполнять с применением специального приспособления (тензометрического тестера) на дилерском сервисе Renault. Учитывая, что ремень, возможно, придется менять вне дилерского сервисного центра (например, при его обрыве), покажем способ, при котором можно приблизительно оценить натяжение ремня.

Снимаем правый грязезащитный щиток моторного отсека. Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия

10 кгс прогиб ремня должен составлять 6–8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.

Внимание! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и натяжного ролика, а также подшипников вспомогательных агрегатов. Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика

Ослабив натяжение ремня, снимаем его со шкивов

Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика. Ослабив натяжение ремня, снимаем его со шкивов.

Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиручьевой, длиной 1110 мм). При замене ремня необходимо также заменить его натяжной ролик. Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.

Внимание! Шкивы привода вспомогательных агрегатов, генератора и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой
