Проблемы со сцеплением: учимся определять и устранять

Популярное видео

Как самому доехать до СТО?

Гораздо лучше, когда поломка деталей в авто происходит у вас дома, или, непосредственно, недалеко от дома. Тогда можно считать, что вам повезло. Нет никаких проблем прикатить машину во двор и заняться ее ремонтом. Что же делать тем водителям, у которых такая проблема как мягкая педаль сцепления случилась в дороге. Как быть, и как доехать до ближайшей станции технического обслуживания? Если честно, даже врагу не пожелаю сломаться в дороге.

Но не все так критично, как кажется. Со сломанной деталью можно доехать или все-таки оттолкать автомобиль до ближайшего СТО. Итак, рассмотрим, как и что необходимо делать.

Если в дороге вы почувствовали, что у вас мягкая педаль сцепления вместо упругой педали, как положено, не переживайте. Этим горю, как говорится, не поможешь. Все что нужно делать, это следовать четки последовательностям, с помощью которых вы сможете попытаться самостоятельно исправить поломку или сделать так, что бы машина смогла доехать до СТО.

Вариант первый. Чтобы попытаться восстановить работу педали, нужно сделать следующие действия: устанавливаем рычаг коробки передач в нейтральное положение и при этом сбрасываем газ. Когда же начинает западать рычаг, то нужно немножко погазовать, это позволит освободить его.

Способ второй. Относится к той ситуации, когда ремонт автомобиля невозможен на трассе, а требует вмешательства специалистов. В таком случае, чтобы выйти из этого положения нужно заглушить двигатель, и на коробке передач установить минимальную скорость (первую). Далее нужно покрутить стартер для того, чтобы опять запустить мотор. Когда авто заведется, с ним могут происходить непонятные для вас вещи: он будет трогаться рывками. Это потому, что включенная передача не соответствует режиму скорости. Что бы повысить передачу вам нужно нажать газ, потом установить рычаг в нейтральное положение и после включить вторую передачу. Но, выполнять такие маневры не желательно, лучше медленно, но уверенно доехать до ремонтной мастерской и отремонтировать неисправность.

Подводя итоги, можно подчеркнуть, что причин, почему проваливается педаль сцепления, может быть несколько. Решать их можно как прямо на месте поломки, так же и на СТО. Но, что бы с вами никогда не происходило поломок в дороге, берегите свое авто. И он станет для вас надежным другом.

Homie – Pandora

Статьи по теме

Как убрать стук рейки и продлить срок ее службы

Стук рулевой тяги: причины, диагностика, замена

Рулевой люфт автомобиля: особенности диагностики и ремонта

Шумы под капотом: что делать, если они появились

Как осуществить ремонт рулевой рейки БМВ

Медсправка на права-2020: стоимость, врачи, проблемы

Сколько хранится моторное масло: разбираемся в сроках и условиях хранения.

Замена ролика приводного ремня: он тоже не вечный

Штраф за просроченные права: что делать и как избежать

Штраф за езду без страховки: будет ли увеличение

Уходит антифриз из расширительного бачка: причины и диагностика

Направление протектора: правила зимней езды

Можно ли доливать антифриз или разбавлять его водой

Какой антифриз залить в «Пежо»: цвет, марки, производители

В машине пахнет бензином: разбираемся в причинах и ищем способы устранения

Сцепление: диск, корзина и выжимной

Итак,  в общих чертах устройство традиционного механического сцепления (однодискового) предполагает наличие следующих элементов:

  • педаль сцепления в салоне автомобиля;
  • приводной механизм, который может быть гидравлическим, пневматическим или механическим;
  • вилка сцепления;
  • выжимной подшипник;
  • ведомый диск;
  • корзина сцепления;

В тот момент, когда водитель нажимает на педаль, усилие передается на вилку сцепления. Затем, через выжимной подшипник, усилие передается на лепестки корзины. Далее корзина производит отжим ведомого диска сцепления от маховика, тем самым размыкая КПП и ДВС, то есть происходит разрыв потока мощности. Добавим, что на роботизированных КПП за выжим сцепления отвечает не водитель, а исполнительные механизмы, так как педаль сцепления отсутствует.

Идем далее

Если рассматривать корзину сцепления более подробно, важно понимать, что именно данный элемент позволяет реализовать соединение и разъединение диска и маховика. Другими словами, корзина осуществляет включение/выключение сцепления

При этом повреждения, износ, деформация и другие дефекты корзины приводят к тому, что весь механизм начинает работать некорректно.

Статья в тему:  Отсечка оборотов двигателя: для чего это нужно

Сама корзина сцепления представляет собой единую деталь, которая включает в себя нажимной диск, диафрагменную пружину и кожух. Также корзина находится в тесном контакте с рядом деталей. Кожух корзины болтовым соединением прикреплен к маховику. Возвратная пружина, которая крепится в корзине, взаимодействует с выжимным подшипником.

Нажимной диск  позволяет соединить ведомый диск и маховик. Когда сцепление выключено, нажимной диск  осуществляет нажим на ведомый диск, который находится в контакте с маховиком.

Если сцепление выключено, давление нажимного диска на ведомый диск отсутствует, то есть диск вращается отдельно от маховика. Кстати, нажимной диск соединен с кожухом корзины  посредством специальных пластинчатых пружин (тангенциальные пружины).  Во время выключения сцепления пружины выполняют функцию возвратных пружин.

Также в устройстве корзины следует выделить диафрагменную пружину. Данная пружина создает нужное усилие, чтобы эффективно соединять диск и маховик. Получается, от силы прижима будет зависеть передача крутящего момента  от ДВС на коробку передач.

Диафрагменная пружина по виду напоминает лепестки и прикреплена к краю кожуха. Во внутренней части кожуха пружина прикреплена к кожуху болтами или опорными кольцами (в зависимости от конструктивных особенностей). Выжимной подшипник сцепления нажимает на концы лепестков снаружи корзины сцепления. Такое нажатие  позволяет добиться того, что внутри корзины пружина не нажимает на сам нажимной диск.

Статья в тему:  Промывка гидрокомпенсаторов без снятия мотора

Еще в рамках данной статьи следует отметить, что корзины сцепления могут быть разными по типу.  Среди основных видов можно выделить вытяжной и нажимной тип. При этом принцип их работы несколько отличается.

Как правило, из всех типов выжимных корзин именно корзина с нажимным принципом используется в устройстве сцепления чаще всего. Главной особенностью является то, что когда сцепление включено, лепестки  корзины перемещаются  ближе к маховику. Конструкция проста, проверена и надежна.

Если же  на машине стоит корзина с вытяжным принципом работы, тогда лепестки перемещаются от маховика.  Второй тип корзин имеет меньшие размеры, часто устанавливается  для того, чтобы экономить место в подкапотном пространстве.

Также есть и корзины, конструкция которых отличается  от стандартной. Обычно такие корзины нужны для мощных форсированных ДВС и имеют усиленную диафрагму, что позволяет в значительной степени увеличить силу прижима (до 1.5 раз и более по сравнению со стандартом).

Для этого корзину и отдельные элементы изготавливают из прочных сплавов, а также сама геометрия пружины усложняется. Обычно подобный тип корзин встречается на суперкарах, спорткарах  и автомобилях, которые не являются серийными.

Скрежет при нажатии на педаль сцепления

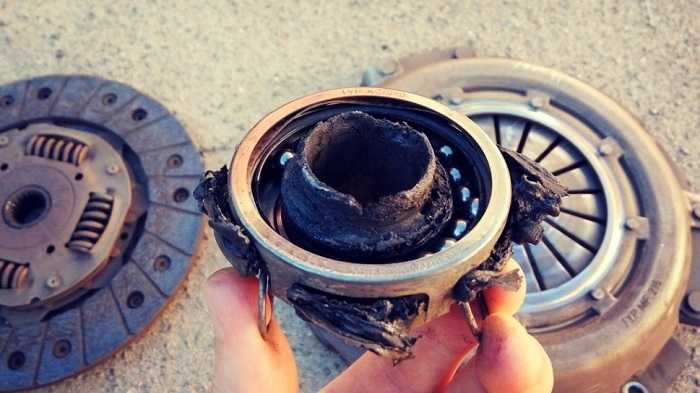

Когда вы начинаете отключать сцепление – то есть, когда вы начинаете нажимать на педаль – вы можете услышать визг или свист. Это обычно указывает на проблемы с выжимным подшипником. Выжимной подшипник может быть изношен, внутренняя смазка высохла или сам подшипник поврежден.

Другим потенциальным источником проблем является опорный подшипник первичного вала. Изношенный или поврежденный опорный подшипник может визжать или тереться, когда педаль достигает пола. Это связано с тем, что вспомогательный подшипник оставляет достаточно большой зазор, чтобы приводной вал трансмиссии и диск сцепления вибрировали.

Таким образом, вы можете определить, является ли источник шума опорным или направляющим подшипником. Плохо выжимной подшипник начнет визжать или свистеть при небольшом нажатии на педаль муфты или до полного нажатия. Плохой направляющий подшипник (за границей иногда на него говорят пилотный подшипник – если переводить на наш язык дословно) начнет скрипеть или хрустеть, когда педаль достигает пола.

Поэтому внимательно проверьте направляющий подшипник.

Какие еще встречаются неисправности сцепления автомобиля

Если в процессе включения передачи в автомобиле наблюдается вибрация, вероятно, имеет место одна из следующих причин:

  • плохо закрепленные двигатель и КПП;
  • износ шлицев на первичном валу коробки передач;
  • износ маховика, нажимного диска либо диафрагменной пружины;
  • коробление накладки;
  • расшатывание заклепок на накладках;
  • заедание ступица ведомого диска на шлицах первичного вала либо потеря упругости пружин на ведомом диске.

Неисправность может быть также обусловлена неодинаково отрегулированными рычагами нажимного диска. Кроме того, трансмиссия автомобиля часто вибрирует по причине неверно установленного свободного хода педали, поврежденного ведомого диска либо усталости пружин этого диска. Наконец, вибрация в трансмиссии зачастую происходит из-за сильного износа или выхода из строя демпфера ведомого диска.

Если при выключении сцепления в нем возрастает шум, это чаще всего говорит об износе или поломке выжимного подшипника. Неисправность также вызывается значительным усталостным износом переднего подшипника первичного вала коробки передач. Кроме того, могут повредиться штифты диафрагмы выжимного подшипника, и это также создает шум.

При включении механизма повышенный уровень шума свидетельствует о пониженной упругости или поломке демпферных пружин либо о выходе из строя пластин, соединяющих нажимной диск с кожухом. Оттяжная пружина на вилке выключения может в процессе эксплуатации также потерять упругость или соскочить, чем в том числе обуславливается повышение шума.

Когда при выключении зажигания педаль сцепления остается прижатой к полу, скорее всего, имеет место заедание привода или выжимного подшипника. Если нажимаемая педаль начинает скрипеть при выключенном двигателе, втулка оси этой педали изношена либо не смазана.

Если же выключить сцепление можно только при резком нажатии на педаль, а при плавном нажатии педаль сразу утапливается в пол, не задействуя механизм, тут стоит говорить об одной из нескольких причин неисправности:

  • износ или сильное загрязнение зеркал главного цилиндра;
  • значительный износ манжеты на поршне главного цилиндра;
  • при гидравлическом приводе выключения недостаточный уровень рабочей жидкости в бачке главного цилиндра;
  • недостаточная герметичность в соединении трубки с главным и рабочим цилиндрами и, как следствие, подтекание рабочей жидкости.

Если переключение передач сопровождается рывками автомобиля, скорее всего, заедают ступица ведомого диска или привод выключения сцепления, замаслились фрикционные накладки ведомого диска или загрязнились маховик с нажимным диском. Причина может быть и в чрезмерном износе фрикционных накладок, а также в их расшатанных заклепках.

Сведем признаки неисправности сцепления автомобиля в единую таблицу.

Признаки

Неисправности

сцепление не полностью выключается (его «ведет»)

ведомый диск деформирован;

шлицы на ведомом диске изношены;

повреждена или изношена накладка ведомого диска;

ослабилась или вышла из строя диафрагменная пружина;

рабочий цилиндр неисправен;

гидравлический привод засорился;

нарушена герметичность гидропривода;

трос механического привода поврежден, удлинился или заедает;

рычажная система неисправна.

наблюдаются рывки во время работы

повредились или износились накладки ведомого диска;

ведомый диск замаслился;

заедает ступица ведомого диска в шлицах;

диафрагменная пружина деформировалась;

износились или вышли из строя пружины демпфера;

деформировался нажимной диск;

ослабли опоры двигателя.

узел вибрирует при включении

изношены шлицы на ведомом диске

ведомый диск деформировался;

ведомый диск замаслился;

диафрагменная пружина деформировалась;

опоры двигателя ослабли.

при выключении сцепления возникает шум

изношен или поврежден подшипник включения.

Заключение

Итак, мы выяснили, как выполняется диагностика по свечам зажигания. Зная, о чем свидетельствует тот или иной нагар, можно определить, исправен ли двигатель. Стоит регулярно проверять состояние свечей, контролировать зазор и немедленно менять элементы в случае их разрушения.
