Обогрев заднего стекла. ремонт без проблем. рецепт токопроводящего клея

Как изготовить своими руками

Чтобы починить нити обогрева, вовсе не обязательно использовать специальные вещества. Токопроводящий клей вполне допустимо делать собственноручно. Существует несколько популярных вариантов таких средств.

Суперклей с алюминиевой стружкой

Чтобы получить действенный токопроводящий состав, стоит смещать стружку и суперклей. Это вещества берут в равных пропорциях.

Лак для ногтей с серебряной графитовой пудрой

Во флакон с лаком рекомендуется добавить 2 разновидности пудры. Чтобы перемешать состав, стоит воспользоваться зубочисткой.

Эпоксидная смола и медная стружка

Для изготовления клеевого вещества эпоксидную смолу рекомендуется смешать со стружкой. При этом стоит соблюдать соотношение 5:1. Перед нанесением рекомендуется добавить аминный ингредиент. Он требуется для застывания смолы.

Цапонлак и графитовая пудра

Чтобы получить графитовую пудру, рекомендуется измельчить сердечник элемента питания. Также порошок можно получить из графитового карандаша. Для приготовления клеевого состава рекомендуется смешать цапонлак с графитовой пудрой в пропорции 2:1.

Видео «Ремонт нитей обогрева заднего стекла»

Подробное объяснение ремонта нитей обогрева. Ролик взят с канала «БортЖурнал Рено Меган».

Почти на всех автомобилях на задних стеклах мы можем увидеть тонкие продольные линии. Это как раз и есть обогреватель. Так почему он есть почти на всех машинах? Все дело в том, что в районе задней части в салоне машины затрудненный воздухообмен и при повышенной влажности конденсируется влага и ухудшается видимость

Это влияет на безопасность вождения, поэтому крайне важно, чтобы этот элемент был исправен. Но, к сожалению, нити не так редко выходят из строя

В этом ситуации требуется восстановление обогрева заднего стекла.

Возможные неисправности устройства

Если не работает обогрев заднего стекла, значит один из перечисленных выше компонентов вышел из строя или произошел обрыв его электрической цепи. Выполнить проверку всех узлов обогревающего устройства можно самостоятельно, если имеется хотя бы малейшее представление о ремонте машин. Ниже подробно рассмотрим причины неисправности каждого узла.

Предохранитель системы

Первоначально при возникновении проблем с подогревом следует убедиться в целостности предохранительного элемента. Его перегорание отразится на работоспособности устройства. Каждый автопроизводитель в своих моделях размещает этот предохранитель в разных местах. Для быстрого нахождения его местоположения рекомендуется воспользоваться инструкцией по эксплуатации автомобиля или сервисной книжкой.

Нужно снять найденный элемент и проверить на пригодность. Перегоревший предохранитель следует поменять на новый, в противном случае дальнейшие попытки по поиску неисправностей обогрева стекла будут бессмысленными.

Одной из причин отказа работы обогрева стекла может быть неисправность реле, этот элемент расположен в монтажном блоке. Реле выключает обогрев, когда мотор прекращает работу. Данное устройство восстановлению не подлежит, поэтому его меняют на новое.

Неисправности электропроводки

В случае если предохранитель и реле находятся в исправном состоянии, требуется выполнить диагностику электрических проводов. Вероятно они переломились, перегорели или оборвались на месте крепления. В этом случае нагревающие полоски не будут получать напряжение.

Тестируют состояние питательных электропроводов так:

1. Нужно включить кнопку обогрева.
2. Используя мультиметр, проверить напряжение на первой и второй клемме подключения проводов к «шинам» обогрева. Они расположены в нижней части или по обе стороны стекла. Отсутствие напряжения является причиной неработоспособности обогревателя.

Первое, что требуется предпринять в этом случае — зачистить контакты клемм и все участки соединения, они могут окислиться и не пропускать ток. Если тестер по-прежнему выдает «0», значит где-то в проводке есть обрыв. Выполняется визуальный осмотр всего пути электроцепей. Обнаружив подозрительные или поврежденные участки, нужно соединить их, так как в этих местах, возможно, произошел обрыв.

Нагревающие полосы также подвержены повреждению. Прежде чем искать проблемный участок, следует ознакомиться непосредственно с рабочим процессом в нитях.

Подача напряжения осуществляется на весь обогревательный узел и равномерно рассредоточивается по каждой параллельно соединенной ленте. В результате данные ленты выполняют роль проводников электрического тока. За счет сопротивления нагреваются до небольшой температуры, которой вполне хватает для удаления льда и снега с поверхности стекла. Если целостность одной из нитей будет нарушена, электрический ток прекратит циркулировать по ней, обогрев этой области стекла не будет выполняться.

Нарушение целостности нити

Органы управления

При нажатии на кнопку должен загораться индикатор, оповещающий о начале работы. Если переключатель активирован, индикатор светится, а подогрев по-прежнему не происходит, значит, контакты кнопки пришли в негодность. В результате подача электроэнергии на обогреватель не осуществляется. Изношенный тумблер включения не ремонтируется – необходимо устанавливать новый.

Как найти причину

Все манипуляции по поиску причины поломки стоит совершать после проверки предохранителя. Также часто сам характер поломки может подсказать путь к поиску неисправности.

К примеру, вместе с обогревом заднего стекла перестала работать лампочка в кнопке. Вполне вероятно, что это всего лишь совпадение, так как лампочка могла просто перегореть. Но смежность говорит о вероятности отсутствия питания, поступающего к кнопке. В таком случае, согласно приведенной выше схеме, вам необходимо проверить цепь от замка зажигания, выводы 1 и 9, 2 и 4 на монтажном блоке, 85 и 86 контакты реле, а также саму кнопку.

Нагревание нитей отсутствует, но лампочка в кнопке после включения работает. В таком случае питание к кнопке точно приход, поэтому поломка в цепи после включателя. Необходимо проверить предохранитель F4, реле включения обогрева и соответствующие выводы в монтажном блоке, а также контакты нитей обогрева.

Стекло оттаивает лишь частично, что свидетельствует об обрыве некоторых нитей накаливания.

Проверка питания

Для диагностики обрыва цепи вам нужно знать правила использования мультиметра. В режиме измерения постоянного тока (DCV) вам нужно последовательно проверить, поступает ли напряжение к тем либо иным выводам.

Для проверки питания, поступающего к реле, его необходимо извлечь из монтажного блока. Для проверки вам потребуется мультиметр (в режиме постоянного тока, до 20 V) либо контролька. Включите обогрев заднего стекла. Если на 85 и 86 выводах реле есть ток, значит неисправность в самом реле либо в последующих элементах цепи.

Для проверки работоспособности самого реле его также нужно извлечь из блока.

Для проверки катушки, расположенной в реле, соедините щупы с контактами 85 и 86. Если мультиметр покажет бесконечное сопротивление, а в контрольке не загорится красный индикатор, свидетельствующий о КЗ, то катушка сгорела либо отпаялись контакты. Для последующей проверки присоедините к 85 и 86 выводам питание от АКБ. После щелчка, свидетельствующем о работоспособности катушки, должен появиться контакт между выводами 30 и 87.

Если вы не хотите проверять по отдельности реле и выводы 85, 86 в монтажном блоке, проверьте, есть ли напряжение на выводах 10 (Ш9) и 5 (Ш8). Наличие напряжения будет фактом того, что реле и дорожки монтажного блока вполне работоспособны.

Статья в тему: Как правильно ездить на коробке автомат — советы по вождению машины с АКПП

Если при поисках неисправности вы обнаружили окисление контактов, зачистите поверхность наждачной бумагой либо надфилем. Ремонт обогревателя на этом будет закончен.

Поиск обрыва нагревательного элемента

Существует масса способов обнаружения обрыва токопроводящих нитей. Для поисков вы можете использовать мультиметр в режиме измерения сопротивления. Вам необходимо измерить сопротивление в начале и в конце каждой нити. Значение должно быть примерно одинаковым. Если на экране загорится значение 1, это будет свидетельствовать об обрыве. Можете подключить к выводам нитей АКБ. Мультиметр необходимо перевести в режим измерения постоянного тока. Плюсовой щуп закрепите на плюсовом выводе нагревательного элемента, а минусовой прикладывайте к середине каждой нити. Значение должно быть равно половине величины заряда АКБ.

Чтобы локализировать место, производите измерение таким же способом, начиная от края нити. Расположите щупы на расстоянии, к примеру, 10 см и продвигайтесь к краю нити. Чтобы не повредить чрезмерно тонировку, можете припаять к выводам щупов иголки. Так вы сможете незаметно проткнуть пленку и не нанести вред самим нитям.

Температура замерзания концентрата

Многие автолюбители привыкли покупать антифризы в канистрах 1 литр. И сразу после покупки заливают продукт в систему охлаждения своего автомобиля. Но помните, что это не готовый антифриз, а концентрат.

И делать этого не нужно, так как чистый антифриз обладает температурой замерзания -13, как бы это банально не звучало. При этом на упаковке Вы всегда увидите температуру замерзания до -70С, но он работает только после смешивания с дистиллированной водой, или просто водой из под крана, в зависимости от качества антифриза.

В пример приведем, дизельный антигель, который мерзнет в чистом виде при температуре до -1С, а при смешивании с диз. топливом не дает ему загустеть до -33C.

Классификация и разновидности

В торговле данный продукт бывает двух видов: концентрированный и готовый к использованию. Концентраты не заливают в чистом виде, их надо развести с водой и лишь после этого применять как жидкость для охлаждения.

Многие профессионалы рекомендуют разбавлять антифриз с помощью воды, прошедшей стадию дистилляции, для увеличения периода эксплуатации. Более часто отношения разбавления указывают на упаковке жидкости для охлаждения. Надо заметить, что отношения имеют зависимость от температуры воздуха. Данное видео, поможет вам разобраться, какой же тип лучше всего выбрать и для какой машины.

Процесс сгорания топлива внутри двигателя осуществляется при температурах 2100-2300 градусов Цельсия. При такой температуре без принуждения охлаждения каждая деталь двигателя смогла нагреться бы до температуры, которая существенно превышает температуру, при которой воспламеняется масло.

Кроме сгорания масла в момент перегрева двигателя увеличивается сила трения и изнашивание деталей, становятся меньше тепловые зазоры, масло коксуется и отлагается нагар, цилиндры двигателей карбюратора наполняются плохо горючей смесью, а дизелей — воздухом после очистки. Одновременно, сильный отвод тепла способствует переохлаждению двигателя, изменению свойств вязкости масла, что вызывает увеличение изнашиваемости деталей, уменьшение мощности и экономности двигателя.

Идеальным тепловым режимом двигателя станет интервал 85-95 градусов Цельсия, вне зависимости от его нагрузки и температуры среды, которая окружает.

Способы ремонта нитей нагревательного элемента

Существует несколько способов восстановления работоспособности греющей нити в домашних условиях.

С помощью токопроводящих паст и клеев

Наиболее простой и эффективный, это с помощью специальных ремонтных комплектов, например DONE DEAL DD6590, предназначенный для ремонта нитей и контактов обогревателя заднего стекла как любителями, так и профессионалами. Способ хорош тем, что не требует наличия инструментов и материалов. Достаточно нанести по прилагаемой инструкции на место разрыва нити из шприца немного токопроводящей пасты, дождаться пока паста затвердеет и ремонт закончен. Но стоит такой набор более $15.

Второй способ аналогичен предыдущему. Но вместо фирменного набора применяют покупные токопроводящие клеи, например, «Элеконт», московского производителя. Клей наносится на место разрыва нити с перекрытием целой части нити по сантиметру с каждой стороны. Для получения аккуратного вида используется трафарет из изоленты или скотча. Для надежности клей наносится два раза. Между слоями токопроводящего клея желательно проложить отрезок залуженной медной проволочки диаметром 0,3-0,5 мм.

Бытует мнение, что токопроводящую пасту или клей для ремонта нитей нагревателя стекла можно изготовить самостоятельно, замешав краску или клей с опилками латуни в пропорции один к одному. Полученный состав через трафарет тонким слоем наносится на место обрыва нити в несколько слоев. Но надежность этой технологии не подтверждена практикой.

Гальваническим осаждением меди

Еще один способ – гальваническое осаждение меди. Метод ремонта нити нагревателя кажется привлекательным. Но из личной практики могу сказать, что надежность подобных покрытий в домашних условиях получается низкой. Так что я не решился воспользоваться этой технологией.

С помощью пайки мягким припоем

Широкое распространение получил механический способ восстановления целостности нитей обогревателя заднего стекла, методом пайки мягким припоем. Надежность этого способа проверена мною при ремонте нагревательных нитей заднего стекла в собственном автомобиле. Приведенная ниже пошаговая инструкция, написанная на основании моего опыта, позволит Вам без трудностей самостоятельно отремонтировать нить обогревателя всего за несколько минут практически без финансовых затрат.

По совету теоретиков из Интернета я допустил большую ошибку, попытался зачистить нить с помощью наждачной бумаги. В результате вместо разрыва нити шириной 1 мм получился разрыв величиной более 1 см. Лента нитки очень тонкая, всего с пару десятков микрон и стирается, даже самой мелкозернистой наждачной бумагой мгновенно. Нити нагревателя и так ничем не покрыты, и достаточно место пайки обезжирить с помощью лоскута, смоченного в спирте или ацетоне.

Если ширина разрыва нити менее 1 мм, то можно обойтись и без пайки дополнительного проводника. В моем случае ширина просвета была большой, и пришлось предварительно приготовить отрезок медной проволочки для перемычки. По одной нитке нагревателя протекает ток около 1 А. Исходя из этого, выбираем по провод сечением 0,17 мм2, что соответствует диаметру 0,45 мм. Длина медной перемычки должна быть равна ширине обрыва нити плюс 2 см. Перед пайкой, перемычку нужно обязательно залудить толстым слоем оловянно-свинцового припоя ПОС-61. Нитку нагревателя лудить не нужно.

Для того, чтобы припой надежно пристал к нитке нагревателя, перед припайкой перемычки нужно нитку в зоне пайки с помощью кисточки смазать тонким слоем .

Далее перемычка прижимается к нагревательной нитке и прогревается в течение одной секунды паяльником мощностью 12 Вт. Рука отводится в сторону. Перемычка должна держаться на нитке. Пробовать ее подергать для проверки качества пайки недопустимо, отвалится, и еще оторвет кусок нитки нагревателя. К сожалению, проверено опытным путем. В результате экспериментов перемычку в конечном итоге мне пришлось паять длиной 5 см.

После припайки одного конца перемычки, плотно к нитке прижимается второй и тоже прогревается паяльником. После окончания пайки, с целью удаления остатков кислотного флюса, стекло тщательно промывается водой.

В довершение для надежности, хотя это и не обязательно, я припаянную перемычку покрыл сверху прозрачным суперклеем «Момент» на основе цианакрилатов, термостойкость которого составляет около 70°С. Более этой температуры обогреватель не нагревается.

В результате время ремонта обрыва нити своими руками с учетом всех подготовительных работ составило не более десяти минут. Отремонтированные нити служат уже более трех лет.

Бизнес и финансы

БанкиБогатство и благосостояниеКоррупция(Преступность)МаркетингМенеджментИнвестицииЦенные бумагиУправлениеОткрытые акционерные обществаПроектыДокументыЦенные бумаги — контрольЦенные бумаги — оценкиОблигацииДолгиВалютаНедвижимость(Аренда)ПрофессииРаботаТорговляУслугиФинансыСтрахованиеБюджетФинансовые услугиКредитыКомпанииГосударственные предприятияЭкономикаМакроэкономикаМикроэкономикаНалогиАудитМеталлургияНефтьСельское хозяйствоЭнергетикаАрхитектураИнтерьерПолы и перекрытияПроцесс строительстваСтроительные материалыТеплоизоляцияЭкстерьерОрганизация и управление производством

Как установить подогрев лобового стекла

Установка подогрева лобового стекла является достаточно простой задачей. Стекло снимать не нужно. Основная задача — обезжирить поверхность стекла и затем аккуратно наклеить липкую ленту с нитями подогрева

Важно добиться того, чтобы лента не начинала отслаиваться. Еще нужно учитывать, что если часть нитей накала отслоилась от стекла, в этих местах возникает перегрев нитей и система частично или полностью выходит из строя

Также при выполнении работ нельзя клеить нити на влажное, неочищенное или же холодное стекло. В этом случае приклеить ленту надежно не удастся, произойдет отслойка. В случае если комплект для установки подогрева стекла минимальный, тогда в «плюсовой» провод подогрева нужно дополнительно установить предохранитель в отдельном корпусе.

При установке нитей важно приклеить нити так, чтобы прогревать линию контакта рабочих кромок щеток стеклоочистителя с самим стеклом. Это позволит избежать отрыва примерзшей резинки и дефектов лезвия в том случае, если дворники будут включены случайно или слишком рано, то есть пока лед не растаял

Также может срабатывать и датчик дождя, при этом дворники еще не отогрелись.

Также при установке лент важно разметить, где будут подключаться к нитям провода питания. Это в значительной степени упрощает монтаж

Саму проводку на обогрев лобового стекла можно спрятать под накладками передних стоек (если они без Airbag и/или их можно снять без трудностей).

Еще добавим, что при выборе предохранителя для обогрева стекла можно поставить предохранитель 10 А. Если же подогрев мощный, тогда можно заменить такой предохранитель на аналог 15А.

Схему подключения питания нужно продумывать так, чтобы запитаться от штатной проводки

Обратите внимание, брать питание от прикуривателя не следует, так как подогрев может работать даже в том случае, если зажигание выключено. Оптимально делать так, чтобы подогрев работал только при включенном зажигании

Еще нужно поставить выключатель (кнопку) подогрева лобового стекла. Такой выключатель желательно подбирать с износоустойчивой клавишей и контактами для мощных энергопотребителей, а также с надежным корпусом, который не будет плавиться. Для таких задач лучше выбирать подходящий выключатель автомобильный.

Параллельно можно использовать подключение подогрева лобового к подогреву заднего стекла, однако делать этого не рекомендуется по причине больших нагрузок. Лучше создать полностью отдельную схему.

Подключить лобовое стекло с подогревом лучше в области моторного отсека, выведя туда провода. При этом провод «+»также нужно заводить в салон, чтобы подключить кнопку обогрева лобового стекла. Такой подход позволит включать обогрев стекла только с кнопки из салона и только при включенном зажигании.

Определение неисправности и ремонт

Считается, что определить повреждения в системе подогрева довольно просто, и с заданной задачей справится каждый водитель. Перед началом работы рекомендуется посчитать нити, нанесенные на стекло, чтобы затем легче было запомнить, какая по счету повреждена. Бывают случаи, когда разрыв увидеть невозможно: он настолько маленький, что следует воспользоваться одним из приборов. Это может быть вольтметр или мультиметр. В любом случае, чтобы произвести ремонт нитей обогрева заднего стекла, нужно тщательно изучить поверхность и выявить повреждения.

Существует несколько эффективных способов поиска неисправностей:

• Способ визуальной диагностики – в поврежденных местах при включенном обогреве стекло не прогревается и остается запотевшим.
• С применением вольтметра – при включенном обогревателе следует один щуп положить на «массу» машины, а второй, обернув фольгой, поместить по центру нити. Необходимо следить за напряжением, его показатель не должен превышать 5 В. Если же прибор показывает 0 или 12 В, то в этом месте находится разрыв.
• С применением омметра – прибор включается в режиме «килоомы» и подсоединяется к противоположным выводам обогревателя. Следует смочить ватку и провести по нити. В месте, где стрелка будет дергаться, и находится разрыв.

Определение неисправности обогрева заднего стекла

Починить систему можно с помощью ремонтного набора, токопроводящей пасты и народными методами. Главным отличием всех вариантов являются материалы, которые используются во время работы.

Материалы для ремонта

Приобретая ремонтный набор, водитель имеет возможность починить нагревательную нить до 10 см. Материалы, которые используются в таких комплектах:

• шаблон с нитями;
• термически активная полимерная смола в баллоне.

Материалы для ремонта обогрева заднего стекла

Работы проводятся строго при выключенной системе обогрева. Определив место повреждения, необходимо снять защитную пленку с шаблона и прикрепить к найденному месту. Нанесение полимерного материала производится с помощью кисточки, и после высыхания повторяется несколько раз. После выполнения работ трафарет снимается и желательно не включать обогреватель в течение суток.

Материалами, которые используются при «народных» методах ремонта обогревателя, являются краска (клей) и стружка, металл для спаивания поврежденного места. Как правило, краску подбирают в соответствии с цветом нитей и соединяют со стружкой, придерживаясь пропорции 1:1. Для работы понадобится трафарет, по которому наносится смесь (при включенном устройстве). Преимуществом этого метода ремонта является отсутствие необходимости ожидания высыхания в течение суток. Водитель сразу же может ехать, после выполнения работ. Для пайки подойдет хлористый цинк.

Как восстановить тепло с помощью клея

Довольно часто водители используют токопроводящий клей для ремонта обогрева заднего стекла. Материал смешивают со стружкой, которую добывают напильником или медно-латунным бруском. Соблюдается пропорция 1:1. В результате получается консистенция мягкого теста. С помощью изоленты или скотча делается трафарет, и приготовленная смесь наносится на место повреждения. После процедуры не нужно дожидаться высыхания материалов и сразу можно двигаться в путь.

Клей для ремонта обогрева заднего стекла

Что делать с контактами, и другие методы

Если же в системе обогрева этого элемента авто были повреждены контакты, то лучше всего воспользоваться способом пайки. Такой метод наиболее надежный и надолго поможет забыть об этой данной проблеме. Для работы прекрасно подойдет хлористый цинк. Рекомендуется брать припой с минимальным содержанием олова. После окончания работ стекло нужно хорошо промыть водой, чтобы убрать остатки химического вещества.

Полезные советы

Тюнинг автомобиля – постоянный процесс.

Когда водитель решил заменить или просто удалить полностью тонировку автомобильных стекол, ему помогут следующие практические рекомендации:

снимать тонировочную пленку только в спокойной обстановке без спешки;
не применять абразивные методы;
с осторожностью пользоваться ножами и лезвиями;
позволить клею смягчиться и только потом начинать отделение пленки;
прогревать феном не до высоких температур во избежание расплавления пленки и трещины на стекле;
вначале применять мыльные растворы и только в крайнем случае химические растворители;
с осторожностью проводить удаление пленки на заднем стекле или же доверить это профессионалам.

Если следовать этим простым рекомендациям, можно уберечь свой автомобиль от неприятных повреждений. Снять тонировочную пленку без участия специалистов – вполне реально.

Для этого необходимо выделить несколько часов свободного времени, запастись терпением и некоторыми подручными материалами. После процедуры автомобильные стекла будут в первозданном виде.

Типы систем подогрева

Электрообогрев может быть реализован несколькими способами. Чаще всего в автомобилях подогреваются:

• вся площадь;
• зона покоя очистителей;
• форсунки омывателя;
• дворники.

Самостоятельно установить обогрев можно только в щетки стеклоочистителя и омывающие форсунки.

Интегрированные

Обогрев переднего стекла по всей площади — дорогостоящая технология, применимая не во всех марках автомобилей. Лобовое стекло состоит из нескольких слоев, которые приклеены к прочной пленке в середине. Это обеспечивает безопасность при аварии: от удара осколки не разлетаются и остаются на пленке.

Нити обогрева охватывают всю площадь ветрового стекла и обеспечивают быстрое таяние снега, льда и исчезновение испарины. Для увеличения производительности инженеры встраивают систему между уличным слоем стекла и защитной пленкой. Таким образом, невозможно добраться до нитей, не разбив стекло.

Важный фактор — наличие деполяризирующего покрытия. В противном случае тонкие нити будут отвлекать водителя при езде в светлое и в темное время суток. Получить дезориентацию или частичное ослепление можно даже днем от включенных фар ближнего света у встречного автомобиля.

Система включает в себя:

• стекло со встроенной системой;
• блок управления с контролем температуры и автоматическим отключением;
• выключатель обогрева в салоне автомобиля.

Прогрев зоны очистителей

Опция оптимальна для большинства водителей. Стоимость системы не сильно превышает цену за обычный щиток, а нити немешают оценивать обстановку на дороге.

Технология предусматривает монтаж толстых элементов обогрева в нижнюю часть стекла. Подключение реализовано с помощью клавиши в салоне и реле с таймером отключения. Система обычно работает 10-15 минут и выключается автоматически.

Толстые нити обеспечивают плавный нагрев стекла в зоне дворников. Тем самым размягчается резина, существенно повышается площадь прилегания к стеклу. Также обогрев убирает наледь на рабочих элементах щеток и предотвращает их примерзание.

Устройство опции:

• толстые нити;
• клавиша активации в салоне;
• реле с таймером.

Обогрев форсунок

Подогрев форсунок омывателя лобового стекла помогает быстро справиться с обледенением на капоте и освобождает проходы жидкости ото льда.

Опция часто сочетается с обогревом всей магистрали и бачка с незамерзайкой. Теплый раствор размягчает резинки щеток стеклоочистителя и помогает быстрее удалить прилипший снег и лед.

Устройство:

• форсунки с встроенным нагревательным элементом;
• кнопка подачи питания;
• временное реле на 10-20 минут.

Система не предусматривает применение обычной воды при холодных температурах, так как на полное удаление льда и возможность создавать давление в каналах уйдет много времени. При замерзании вода расширяется и может повредить бачок, каналы и форсунки.

Обогрев дворников

Подогрев дворников лобового стекла предотвращает обледенение подвижных элементов в холодное время года. Система наиболее дешева в производстве. Обогрев обеспечивается встроенным в корпус щетки элементом.

Питание осуществляется по кабелю, который проложен внутри ободка или по тыльной стороне. Опция смягчает резинку и передает тепло на область примыкания к стеклу. Лед в нижней части щитка оттаивает и не мешает работе дворников.

Чтобы согреть всю щетку, требуется мощный поток тепла, поэтому не рекомендуется использовать систему в дни с особенно низкой температурой воздуха. Это часто приводит к растрескиванию лобового щитка в области соприкосновения со щеткой.

Ремонт обогревающего механизма собственноручно

Восстановительные работы чаще всего связаны с возвращением в рабочее состояние нитей обогревателя. Ремонт может проводиться несколькими способами.

Устранение неисправностей обогревателя с помощью раствора меди

Инструментарий:

• кислота серная;
• медный купорос;
• прут из меди, диаметр которого составляет 6–10 мм;
• тканая полоса (длина — 50 см; ширина — 30 мм);
• ножницы;
• клейкая лента (скотч);
• очищающее средство для стёкол.

После проведения подготовительного этапа можно приступать к непосредственной починке.

Первым делом автомобилист должен обследовать нити обогревающей системы и найти место появления разрывов. Они зачастую видны невооружённым глазом. Далее, следует включить обогрев. Дать системе поработать некоторое время. После этого обследовать окно ладонью — все места разрывов будут более прохладными. Для определения повреждённых мест можно также воспользоваться вольтметром. При помощи положительного вывода определяются вышедшие из строя места. Разрывы сопровождаются падением показателей вольтметра до нуля. Отрицательный вывод устройства надо подключить к массе.

На видео показан процесс ремонта клеммы обогрева заднего стекла:

Один конец прута обмотать куском заранее подготовленной ткани. Закрепить импровизированную кисточку можно при помощи плотных ниток. Теперь можно приступать к приготовлению раствора. Вылить в ёмкость полстакана чистой воды и добавить в неё медный купорос (две чайные ложки). Размешать до полного растворения. После этого в жидкость добавить небольшое количество серной кислоты сильной концентрации (0,2–0,3%). Её можно заменить аккумуляторным электролитом (0,5–1%).

Клеммы от обогревающей системы подключаются к массе. К кисточке из металлического прута подсоединяется провод, отходящий от положительной аккумуляторной клеммы. Получившимся электродом, смоченным в растворе, водитель должен усердно натирать сектора, в которых отмечено появление обрывов токопроводящего элемента. Участки с незначительными повреждениями нитей после такой процедуры полностью затягиваются медью. Концы больших разрывов придётся предварительно обработать паяльником. С его же помощью прикрепляется дополнительная перемычка из очень тонкого провода.

Восстановительные работы автомобилисту рекомендуется проводить в рабочем костюме, иначе можно испортить одежду рабочим раствором.

Разрыв проводника обогревателя заднего стекла

Устранение неисправностей обогревателя с помощью токопроводящего клея

Ход работы:

1. Предварительная очистка повреждённых участков. Для этого можно использовать обычное моющее средство. В конце вытереть повреждённые места насухо и обезжирить их спиртом.
2. Использовать клейкую ленту для ограждения места нанесения токопроводящего клея.
3. Токопроводящий клей, состоящий из двух компонентов, замешивается в отдельной посуде, точно придерживаясь инструкции, указанной на упаковке.
4. Слой нанесения клеящей жидкости не должен превышать 2 мм. Время застывания токопроводящего слоя — 30 минут.
5. Работу выполнять ватной палочкой или кисточкой.
6. Удаление скотча по окончании проделанной работы.

Для облегчения ремонтных работ в автомагазинах можно приобрести специальные ремкомплекты, в состав которых входит трафарет и токопроводящий клей. Их цена колеблется в пределах 300 рублей. Вместо них можно также использовать клей DD6590. Он имеет вид шприца с активатором, деревянным аппликатором и смоченной в спирте салфеткой.

Зная, как починить систему обогрева заднего стекла и какие при этом использовать инструменты, автомобилист никогда не будет ездить с обледенелыми стёклами, а следовательно, сможет избежать ДТП на дороге.

Конструкция системы обогрева на заднем стекле

Система, помогающая очищать заднее стекло от наледи, снега или запотевания, конструктивно не очень сложная. Электрическую схему в общих чертах можно изобразить в следующем виде:

• С — генератор.
• Е230 — выключатель системы ОЗС.
• J519 — блок управления бортовой электрической сетью.
• Z1 — нагревательный элемент системы ОЗС.

Хотя на разных моделях автомобилей и могут быть некоторые различия, тем не менее, если рассматривать ее в детальном плане, то принципиально она включает в себя следующие основные элементы.

1. Монтажный блок.
2. Выключатель зажигания.
3. Выключатель подогрева ЗС.
4. Контрольная лампа, сигнализирующая включение ОЗС.
5. Нагревательный элемент системы ОЗС.

К6 — реле дополнительное.К7 — реле включения ОЗС.А — подключение к системам питания.

Кроме того, в системе имеются предохранители, клеммы и провода, соединяющие все элементы в единое целое.

При повернутом ключе зажигания ОЗС включается нажатием кнопки, к которой питание подается через дополнительное реле К6. При этом срабатывает реле обогрева заднего стекла К7, подключается нагревательный элемент и одновременно загорается контрольная лампочка.

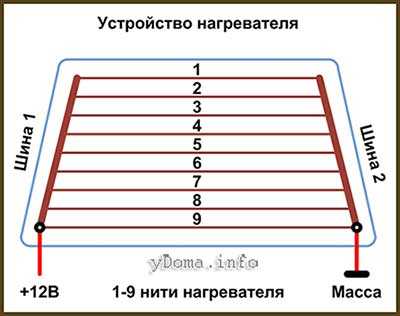

Устройство нагревательного элемента на заднем стекле также может быть разным. В стандартном исполнении оно представляет собой сетку тонких металлических никелевых нитей, которые соединены двумя токопроводящими шинами, расположенными с противоположных сторон. С одной стороны к шине подводится ток напряжением 12В, с другой — шина замыкается на массу. Такие устройства крепятся к стеклу с помощью специального клея.

На некоторых моделях автомобилей нагревательный элемент наносится на стекло с помощью напыления, к примеру, алюминиевого. Поверх такого напыления с помощью клея, который проводит ток, крепится тонкая пленка с хорошей светопроницаемостью.

Как починить обогрев заднего стекла своими руками

Теперь разберёмся, как осуществить ремонт обогрева заднего стекла автомобиля своими руками. Есть несколько способов:

1. С помощью пасты (клея). Нанесите пасту на место разрыва, выступая за два сантиметра целой нити. Просушите специальным феном (не для волос, а для различных материалов) или дайте высохнуть сутки естественным путём.
2. С помощью ремонтного комплекта. Если разрыв нитей обогрева заднего стекла исчисляется несколькими сантиметрами, то это лучший метод. Распакуйте трафарет и наклейте на нужный участок. Аккуратно приложите новую нить к пустому промежутку. Нанесите сверху слой смолы, входящей в набор. Как только она высохнет, нанесите ещё один слой. Всего их должно быть 4-5.
3. С помощью краски и медно-латунного порошка. Это уже можно назвать восстановлением с применением подручных средств. Возьмите слиток сплава меди и латуни и обработайте его напильником. Полученный мелкий порошок смешайте с краской в пропорции 1:1 до пастозного состояния. Приклейте изоленту в качестве трафарета и нанесите полученный состав на место разрыва.
4. С помощью паяльника. Нанесите на нужный участок хлористый цинк, приложите припой к месту пайки и прикоснитесь к проволоке паяльником. Таким путём тоже можно отремонтировать крупный разрыв.

Есть и другие советы, как восстановить обогрев, но для их применения на практике нужны небезопасные реактивы: серная кислота, медный купорос и т. п. Лучше всего, особенно для автомобилистов без опыта самостоятельного ремонта, воспользоваться пастой или специальным ремонтным комплектом.
